Принят и введен в действие Постановлением Госстандарта РФ от 28 октября 1999 г. № 378-ст

ОБЩИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ

ЧАСТЬ 2

ЗАКРЫТЫЕ ТИПЫ

Stationary lead-acid batteries. General requirements and methods of test. Part 2. Valve regulated types

ГОСТ Р МЭК 60896-2-99

Группа Е51

ОКС 29.220.20

ОКП 34 8112

1 января 2001 года

1.1 Область применения

Целью настоящего стандарта является спецификация основных характеристик и методов испытаний свинцово-кислотных стационарных аккумуляторов и батарей всех типов с предохранительными клапанами во взаимосвязи с областями их применения. Испытания могут быть использованы для квалификации типа, приемки продукции и проверки работоспособности во время эксплуатации.

Испытания, приведенные в Приложениях A - D, находятся в стадии разработки и проводятся по соглашению между потребителем и производителем.

Примечание. В таблице 2 дается подробное описание испытаний, относящихся к различным областям применения батарей. Некоторые испытания предназначены только для определенных областей применения. Рекомендации, относящиеся к проведению испытаний аккумуляторов или батарей разных типов, приведены в таблице 3.

1.2 Нормативные ссылки

ГОСТ Р МЭК 896-1-95. Свинцово-кислотные стационарные батареи. Общие требования и методы испытаний. Часть 1. Открытые типы

ГОСТ 28312-89 (МЭК 417-73). Аппаратура радиоэлектронная профессиональная. Условные графические обозначения

ГОСТ 30012.1-93 (МЭК 51-1-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей

ГОСТ Р 50695-94 (МЭК 707-81). Материалы электроизоляционные твердые. Методы определения воспламеняемости под воздействием источника зажигания.

1.3 Определения

В настоящем стандарте применяют следующие термины.

1.3.1. Закрытый аккумулятор: аккумулятор, который закрыт в обычных условиях, но имеет устройство, позволяющее выделяться газу, когда внутреннее давление превышает определенное значение. Обычно доливка электролита в такой аккумулятор невозможна [1].

1.3.2. Тепловой разгон: критическое состояние, возникающее в процессе заряда при постоянном напряжении, когда ток и температура батареи производят совокупный взаимно усиливающий эффект, который может привести к разрушению батареи [1].

2. Общие требования

Раздел 2 утратил силу с 1 января 2017 года. - ГОСТ Р МЭК 60896-22-2015, утв. Приказом Росстандарта от 20.11.2015 № 1900-ст.

3. Эксплуатационные характеристики

Раздел 3 утратил силу с 1 января 2017 года. - ГОСТ Р МЭК 60896-22-2015, утв. Приказом Росстандарта от 20.11.2015 № 1900-ст.

4. Общие условия испытаний

4.1 Точность измерительных приборов

4.1.1 Электроизмерительные приборы

4.1.1.1 Пределы измерений

Примечания. 1. Показания аналоговых приборов должны сниматься в последней трети градуированной шкалы.

2. Могут использоваться другие приборы, если они обеспечивают требуемую точность измерений.

4.1.1.2 Измерение напряжения

Для измерения напряжения используют вольтметр класса точности 0,5 или выше. Сопротивление вольтметра должно быть не менее 1000 Ом/В (см. ГОСТ 30012.1) [4].

4.1.1.3 Измерение тока

Для измерения тока используют амперметр класса точности 0,5 или выше. Система амперметр — шунты — провода должна быть класса точности 0,5 или выше (см. ГОСТ 30012.1) [5].

4.1.2 Измерение температуры

Для измерения температуры должны использоваться термометры с соответствующим диапазоном измерений, у которых цена деления не более 1 °C. Абсолютная точность этих приборов должна быть +/- 0,5 °C или выше.

4.1.3 Измерение времени

Точность прибора для измерения времени должна быть +/- 1% или выше.

4.1.4 Измерение давления газа

Точность прибора для измерения давления газа должна быть +/- 1% или выше.

4.1.5 Измерение объема газа

Точность прибора для измерения объема газа должна быть +/- 1% или выше.

4.2 Подготовка аккумуляторов и батарей к испытаниям

Аккумуляторы или батареи должны подготавливаться к испытаниям в соответствии с инструкциями производителя. Все испытания должны проводиться на новых полностью заряженных аккумуляторах или батареях. При испытаниях они должны находиться в вертикальном положении, если не предполагается использовать их в другом положении, оговоренном производителем.

Примечание. Если иное не установлено производителем, аккумуляторы или батареи считают полностью заряженными, когда при заряде при постоянном напряжении, рекомендуемом производителем, наблюдаемый ток остается постоянным в течение 2 ч, с учетом изменения температуры на поверхности аккумулятора или батареи.

5. Методы испытаний

5.1 Испытание на емкость (3.1)

См. таблицу 2.

5.1.1. Аккумулятор или батарея должны быть подготовлены согласно 4.2.

5.1.2. Для определения температуры батареи, состоящей из 100 или менее аккумуляторов или моноблоков батарей, следует выбрать один контрольный аккумулятор или моноблок в группе из шести аккумуляторов или моноблоков и один контрольный аккумулятор или моноблок в группе из 12 аккумуляторов или моноблоков для батарей, состоящих из более чем 100 аккумуляторов.

5.1.3. Температура поверхности посередине стенок баков всех контрольных аккумуляторов или моноблоков батарей должна быть измерена непосредственно перед разрядом. Индивидуальные показания должны быть в пределах 10 — 35 °C. Среднюю температуру аккумуляторов или моноблоков рассматривают как среднюю температуру батареи.

Примечание. Желательно, чтобы средняя начальная температура поверхности и температура окружающей среды были по возможности близки к установленной температуре 20 °C.

5.1.4. Через 1 — 24 ч после окончания заряда аккумуляторы или батареи должны быть разряжены током I_{rt} (см. 3.1.4). Этот ток должен поддерживаться в пределах +/- 1% на протяжении всего периода разряда. При ручном регулировании тока допустимы отклонения в пределах +/- 5% от установленной величины.

5.1.5. Напряжение между выводами аккумуляторов или батарей должно либо регистрироваться автоматически через определенные промежутки времени, либо показания должны сниматься с помощью вольтметра (см. 4.1.1.2). Показания вольтметра должны регистрироваться по меньшей мере через 25, 50 и 80% времени разряда, определяемого по формуле

где C_{rt} — гарантированная емкость, А x ч;

I_{rt} — ток разряда, А,

и через соответствующие интервалы времени, позволяющие своевременную фиксацию значения конечного напряжения U_{f} .

5.1.6. Разряд должен быть прекращен, когда напряжение достигнет величины nU_{f} , где n — число аккумуляторов (см. 3.1.3). Время разряда должно регистрироваться.

Примечания. 1. При испытании аккумулятора или батареи зарядное напряжение измеряют на выводах, включая одно межэлементное соединение.

2. По соглашению между производителем и потребителем могут применяться дополнительные ограничения напряжения аккумулятора или батареи при испытании на емкость.

5.1.7. Некорректированная емкость C (А x ч) при начальной средней температуре v (см. 4.1.2) должна вычисляться как произведение тока разряда (в амперах) на продолжительность разряда (в часах).

5.1.8. Если начальная средняя температура отличается от стандартной температуры (20 °C), некорректированная емкость C должна быть откорректирована посредством следующего уравнения для получения фактической емкости C_{a} при стандартной температуре

C_{a} = \frac{C}{1 + \lambda(v - 20)} . (3)

5.1.9. Аккумуляторы или батареи должны быть заряжены повторно в соответствии с 4.2.

5.1.10. Новый аккумулятор или батарея при повторных зарядах и разрядах в соответствии с 5.1.3 - 5.1.9 должны обеспечивать по крайней мере:

C_{a} = 0,95C_{rt} на первом цикле;

C_{a} = C_{rt} на пятом цикле или ранее,

если иное не оговорено между производителем и потребителем.

5.2 Испытание на пригодность батареи к работе в режиме непрерывного подзаряда (3.2)

См. таблицу 2.

5.2.1 Испытание на постоянство напряжения и емкости

5.2.1.1. Испытание должно проводиться на группе, состоящей по крайней мере из шести аккумуляторов или батарей, прошедших испытание на емкость в соответствии с 5.1, показавшее, что они имеют емкость C_{a} не менее C_{rt} .

5.2.1.2. Аккумуляторы или батареи должны храниться при температуре окружающей среды от 15 до 25 °C. Средняя температура должна быть насколько возможно близка к стандартной температуре 20 °C. Верхние поверхности аккумуляторов или моноблоков (крышки) должны поддерживаться в чистом и сухом состоянии на протяжении всего испытания.

5.2.1.3. Испытуемые аккумуляторы или батареи должны быть подвергнуты постоянному буферному заряду при напряжении U_{fl0} , который должен устанавливаться производителем обычно в пределах [(2,23 — 2,30)n] В, где n — число аккумуляторов. Начальное напряжение каждого отдельного аккумулятора (на выводах) или батареи должно быть измерено и зарегистрировано.

5.2.1.5. После 3 мес работы батареи в буферном режиме аккумуляторы или батареи должны быть подвергнуты испытанию на емкость в соответствии с 5.1.2 - 5.1.9.

5.3 Испытание на наработку (3.3)

См. таблицу 2.

5.3.1. Испытание должно проводиться на аккумуляторах или батареях, которые выдержали испытание в соответствии с 5.1 и имеют емкость C_{a} не менее C_{rt} .

5.3.2. Аккумуляторы или батареи должны быть подсоединены к устройству, с помощью которого их подвергают на протяжении всего испытания непрерывной серии циклов, каждый из которых состоит из:

а) 3-часового разряда током I = 2,0I_{10} , поддерживаемого постоянным в пределах +/- 1%,

где I_{10} = \frac{C_{10}}{10} ; (4)

б) 21-часового заряда, следующего непосредственно после разряда, при напряжении, рекомендованном производителем, но не превышающем 2,40 В на аккумулятор; ток в начале заряда ограничивают I_{max} = 2,0I_{10} , если иное не рекомендовано производителем.

5.3.3. Аккумуляторы или батареи должны быть подвергнуты испытанию на наработку в режиме — один цикл в сутки.

5.3.4. Аккумуляторы или батареи должны храниться при температуре окружающей среды от 15 до 25 °C. Средняя температура окружающей среды должна быть насколько возможно близка к стандартной температуре 20 °C.

5.3.5. После 50 циклов испытаний аккумуляторы или батареи должны быть подвергнуты испытанию на емкость в соответствии с 5.1. Фактическая емкость C_{a} должна быть зарегистрирована.

5.3.6. Аккумуляторы или батареи должны быть подвергнуты следующим 50 циклам испытаний в соответствии с 5.3.2 - 5.3.5. Испытания должны повторяться до тех пор, пока фактическая емкость C_{a} не снизится ниже 0,8C_{rt} .

5.3.7. Если наработка определяется как число циклов до остаточной емкости C_{a} = 0,8C_{rt} , то регистрируемые значения фактической емкости C_{a} должны выражаться графически в зависимости от наработки через каждые 50 циклов. Наработка при любом значении фактической емкости C_{a} характеризуется точкой пересечения текущего значения фактической емкости со значением 0,8C_{rt} на графике зависимости фактической емкости от наработки.

5.4 Испытание на сохранность заряда (3.4)

См. таблицу 2.

5.4.1. После проведения испытания на номинальную емкость в соответствии с 5.1 и получения емкости C_{a} не менее C_{rt} аккумуляторы или батареи должны быть подготовлены в соответствии с 4.2. Верхние поверхности аккумуляторов (крышки) должны поддерживаться чистыми и сухими на протяжении всего испытания.

5.4.2. Аккумуляторы или батареи должны быть поставлены на хранение при разомкнутой цепи на 90 сут, при средней температуре окружающей среды (20 +/- 2) °C.

5.4.3. После 90-суточного хранения при разомкнутой цепи аккумуляторы или батареи должны быть подвергнуты испытанию на емкость в соответствии с 5.1.3 - 5.1.10. Измеренная емкость должна быть откорректирована в соответствии с 5.1.8. Откорректированную емкость обозначают C_{a}\prime .

5.4.4 Остаточную емкость C_{r} (в процентах) вычисляют по формуле

где C_{a}\prime — откорректированная емкость, А x ч;

C_{a} — фактическая емкость, А x ч.

Минимальное значение C_{r} должно соответствовать стандарту на конкретное изделие или значению, указанному производителем.

5.5 Испытание на ток короткого замыкания и внутреннее сопротивление (3.5)

См. таблицу 2.

5.5.1. Испытание должно проводиться на аккумуляторах или батареях, которые после испытания на емкость в соответствии с 5.1 показали емкость C_{a} не менее C_{rt} .

5.5.2. После подготовки в соответствии с 4.2 аккумуляторы или батареи должны быть помещены в камеру температурой (20 +/- 2) °C и выдержаны до тех пор, пока поверхность аккумуляторов или батарей не достигнет температуры, установленной в камере.

5.5.3. Разрядная характеристика U = f(I) должна устанавливаться определением напряжения в двух точках на графике (см. рисунок 1) следующим образом.

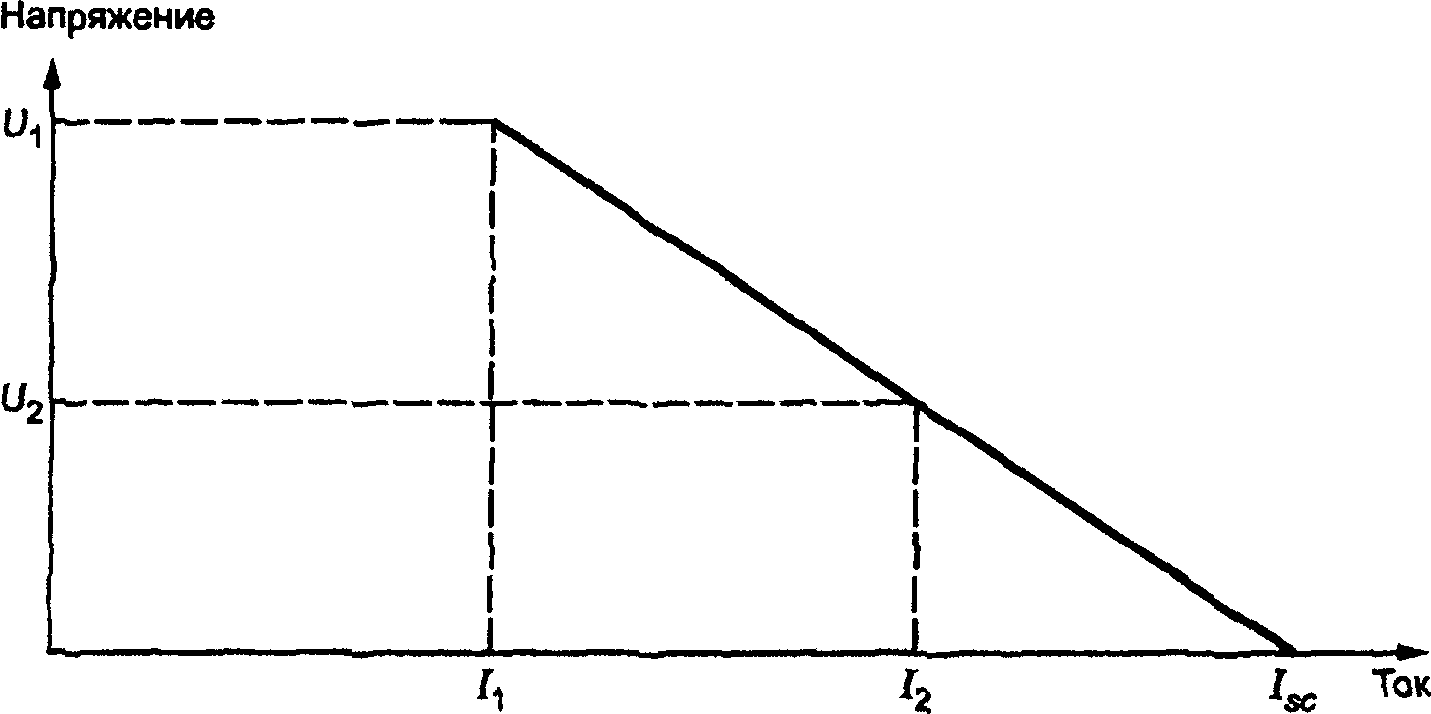

Рисунок 1. Разрядная характеристика U = f(I)

а) Первая точка

Разряд должен быть прекращен максимум через 25 с.

Без повторного заряда и после выдержки в течение 2 — 5 мин при разомкнутой цепи определяют вторую точку.

б) Вторая точка

Через 5 с разряда током I_{2} = 20I_{10}...40I_{10} регистрируют напряжение и ток.

5.5.4. Характеристику U = f(I) линейно экстраполируют до U = 0. Точка пересечения указывает ток короткого замыкания (I_{sc}) . Может быть определено также внутреннее сопротивление R_{i} .

5.5.5. В соответствии с рисунком 1 рассчитывают ток короткого замыкания I_{sc}(\text{А}) и внутреннее сопротивление R_{i}(\text{Ом}) по формулам:

I_{sc} = \frac{U_{1}I_{2} - U_{2}I_{1}}{U_{1} - U_{2}} , (6)

R_{i} = \frac{U_{1} - U_{2}}{I_{2} - I_{1}} , (7)

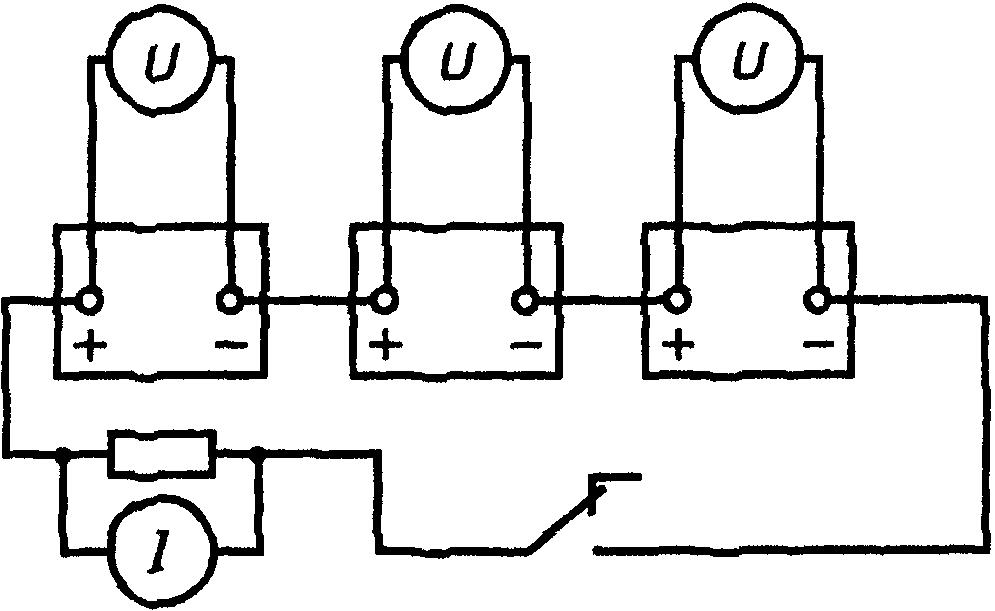

Рисунок 2. Типичная схема цепи испытания

5.5.7. Значения тока короткого замыкания и внутреннего сопротивления, полученные при испытании по схеме рисунка 1, относят к одному аккумулятору или батарее. Однако при расчете тока короткого замыкания и внутреннего сопротивления полной батареи необходимо учитывать сопротивление межэлементных соединений.

Примечание. Данный метод испытаний дает информацию при стабильных условиях испытаний и не учитывает динамические реакции, например возникающие во время первых нескольких миллисекунд короткого замыкания. Результаты данного испытания имеют погрешность порядка +/- 10%.

6. Испытания и последовательность испытаний

6.1 Последовательность испытаний

См. таблицу 2.

6.1.1. Типовые испытания проводят на группах, состоящих из шести аккумуляторов или батарей каждая.

6.1.2 Последовательность испытаний приведена в таблице 1.

Последовательность испытаний

батарей различного применения

Таблица 3

Приложение A (справочное)

СИЛЬНОТОЧНЫЕ ИСПЫТАНИЯ НА БЕЗОПАСНОСТЬ

A.1. Введение

Величина сопротивления, используемая при данном испытании, должна быть выбрана таким образом, чтобы имитировать короткое замыкание вне аккумулятора или батареи, вызванное сбоем в работе двигателя. Это испытание применимо к закрытым свинцово-кислотным стационарным аккумуляторам и батареям, предназначенным для использования при запуске двигателя.

Если короткое замыкание имеет место во время эксплуатации, то следует иметь в виду, что описанные ниже испытания только показывают надежность батареи в эксплуатации, но не подразумевают ее дальнейшей пригодности.

A.2. Методы испытаний

A.2.1. Испытания проводят на шести аккумуляторах или батареях следующим образом: три аккумулятора или батареи подвергают в течение 1 мин испытанию на наработку в циклах (см. A.2.2), остальные — на наработку до нулевого напряжения (см. 2.2.3).

Аккумулятор или батарея, подвергаемые испытанию на наработку до нулевого напряжения, не должны проявлять признаков возгорания и взрываться в результате самовозгорания. При испытании следует иметь в виду, что существует опасность взрыва, и испытание следует проводить в камере, способной предохранять от взрывных осколков.

A.2.2. Определяют емкость всех трех аккумуляторов или батарей методом, описанным в 5.1, и затем заряжают их согласно 4.2. Подключают нагрузку (1,8 +/- 0,3) мОм (при температуре 20 °C) на каждый аккумулятор или батарею. Продолжительность выдержки с подключенной нагрузкой — 1 мин. Аккумуляторы или батареи охлаждают и затем, после заряда, снова определяют их емкость методом, описанным в 5.1.

A.2.3. Аккумуляторы или батареи, используемые при испытании, должны отдавать номинальную емкость C_{rt} и быть полностью заряжены согласно 4.2. Подключают нагрузку (1,8 +/- 0,3) мОм на 24 ч или до тех пор, пока напряжение аккумулятора или батареи не снизится до нуля.

Приложение B (справочное)

ТЕПЛОВОЙ РАЗГОН

B.1. Чтобы снизить до минимума тепловой разгон, выполняют следующие рекомендации.

а) Расположение аккумулятора или батареи должно быть таким, чтобы обеспечивать достаточную вентиляцию для рассеяния тепла, выделяющегося за счет энергии непрерывного подзаряда. В идеальном случае вентиляция должна обеспечивать рассеяние тепла, выделяющегося при отказе или неправильной эксплуатации.

Если батареи находятся в закрытом помещении, рекомендуемое расстояние между аккумуляторами или батареями должно быть от 5 до 10 мм.

б) Если температура окружающего воздуха повышена по сравнению с нормальной, должны быть приняты меры по снижению энергии непрерывного подзаряда, проходящей через аккумулятор или батарею, путем регулирования зарядного устройства (например, снижения напряжения). При таких обстоятельствах нужно принимать во внимание рекомендации производителя.

в) В качестве альтернативы непрерывного заряда при постоянном напряжении можно применять непрерывный заряд при постоянном малом токе, если это рекомендовано производителем.

Приложение C (справочное)

ИСПЫТАНИЕ НА ЦЕЛОСТНОСТЬ УПЛОТНЕНИЯ

C.1. Введение

Конструктивная целостность уплотнений (например, бак/крышка) аккумуляторов и батарей должна проверяться в соответствии с C.2 - C.4. У аккумуляторов или моноблоков батарей не должно наблюдаться течи газа или электролита.

C.2. Выбор образцов и требования

Испытания по C.3 и C.4 должны проводиться на аккумуляторах и батареях, включающих чувствительные особенности конструкции, общие для испытуемых изделий, и заряженных в соответствии с 4.2. Три из этих аккумуляторов или батарей должны подвергаться испытанию на тепловое циклирование, а другие три — трехэтапному механическому испытанию, по одному аккумулятору или батареи на каждый этап. Должна быть проведена проверка на герметичность всех узлов, например, при избыточном давлении, рекомендованном производителем как до, так и после испытаний. При отсутствии рекомендации производителя может быть использовано избыточное давление 30 кПа.

C.3. Испытание в условиях теплового циклирования

Три аккумулятора или батареи подвергают 30 циклам теплового циклирования. Один цикл состоит из 12 ч испытания при температуре окружающей среды 0 °C и 12 ч — при температуре окружающей среды 50 °C.

C.4. Механическое испытание

Испытание проводят на трех аккумуляторах или батареях при температуре окружающей среды от 15 до 35 °C: по одному аккумулятору или батареи на каждый из трех этапов испытаний (см. ГОСТ 11478, ГОСТ 28203, ГОСТ 28215, ГОСТ 28218) следующим образом:

• аккумулятор или батарею в вертикальном положении подвергают вибрации при ускорении 19,6\text{м } \cdot \text{с}^{- 2} (2g) при амплитуде 6 мм в трех плоскостях в диапазоне частот 5 — 150 Гц с частотой перехода 13 Гц на одну октаву в минуту, в течение 30 мин в каждой плоскости (см. ГОСТ 28203);
• аккумулятор или батарею в вертикальном положении подвергают 1000 непрерывным ударам продолжительностью 6 мс каждое при ускорении 245\text{м } \cdot \text{с}^{- 2} (25g) (см. ГОСТ 28215);
• аккумулятор или батарею два раза сбрасывают основанием на твердый пол:
• аккумуляторы или батареи массой до 50 кг — с высоты 100 мм;
• аккумуляторы или батареи массой от 50 до 100 кг — с высоты 50 мм;
• аккумуляторы или батареи массой от 100 до 250 кг — с высоты 25 мм (см. ГОСТ 28218).

C.5. Нормативные ссылки

В настоящем приложении используют ссылки на следующие стандарты:

ГОСТ 11478-88 (МЭК 68). Аппаратура радиоэлектронная бытовая. Нормы и методы испытаний на воздействие внешних механических и климатических факторов

ГОСТ 28203-89 (МЭК 68-2-6-82). Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытание Fc и руководство. Вибрация (синусоидальная)

ГОСТ 28215-89 (МЭК 68-2-29-87). Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытание Eb и руководство. Многократные удары

Приложение D (справочное)

ИСПЫТАНИЕ НА ГАЗОВЫДЕЛЕНИЕ

D.1. Введение

Аккумуляторы и батареи закрытого типа выделяют водород во время эксплуатации. Концентрация водорода должна быть разбавлена таким образом, чтобы локальная концентрация не превышала взрывоопасного уровня более чем на 4% по отношению к объему воздуха.

D.2. Метод испытания

D.2.1. Испытания проводят для определения газовыделения из аккумуляторов и батарей с предохранительными клапанами при эксплуатации их в режиме непрерывного подзаряда от источника постоянного напряжения и периодическими разрядами после обычных непрерывных подзарядов.

Повторное испытание имитирует перезаряд в условиях непрерывного подзаряда.

Предполагаемые значения нормального газовыделения из новых аккумуляторов или батарей (V_{r}) следующие:

а) для условий непрерывного подзаряда

V_{r} \leq 30\text{см}^{3}(\text{нормальныеклиматическиеусловия})/C_{10}\text{А } \cdot \text{ч}/\text{за}30\text{сут} ;

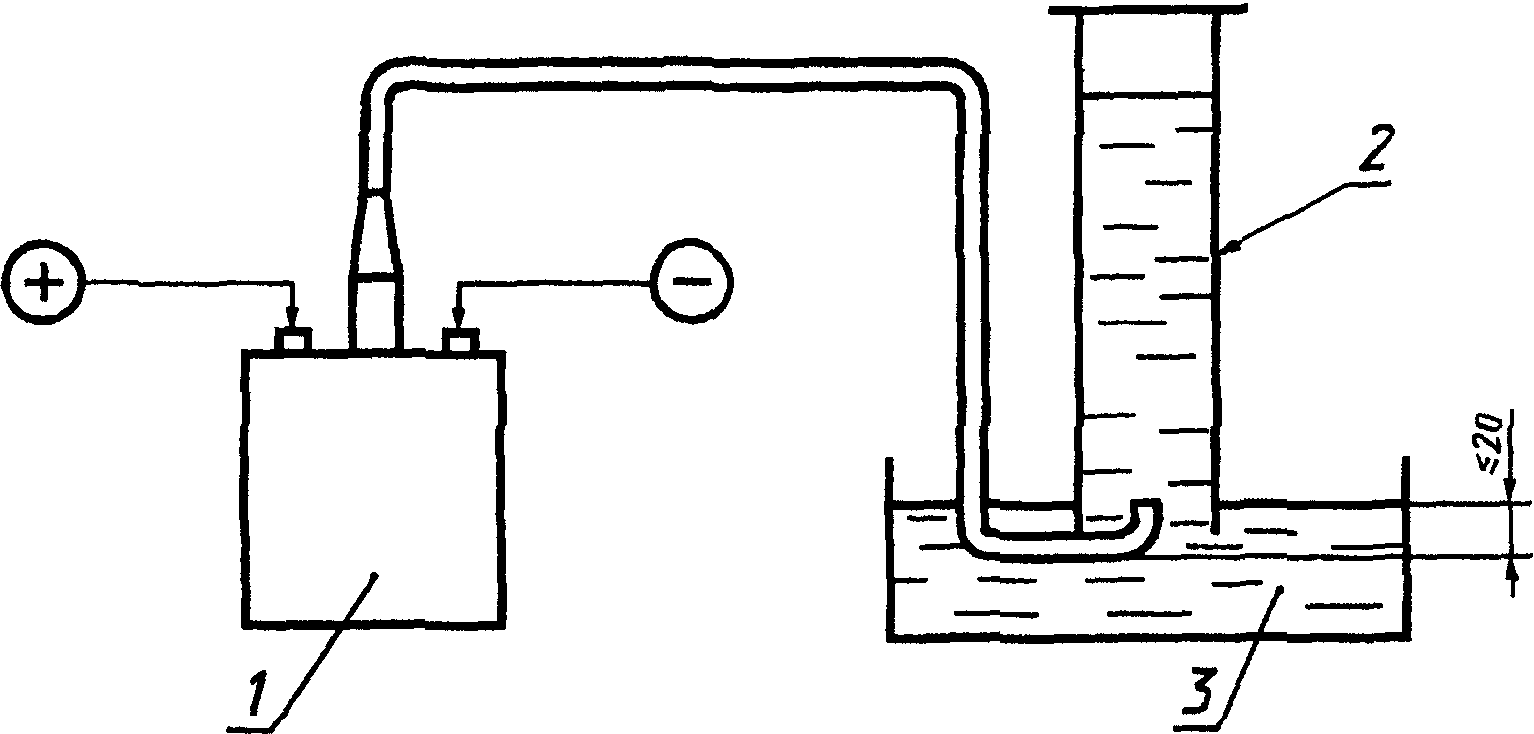

1 — аккумулятор или батарея; 2 — измерительный цилиндр; 3 — сосуд с водой

Рисунок D.1. Приспособления для сбора и измерения газа

D.2.4. Испытание при условиях непрерывного подзаряда

D.2.4.1. Схема испытаний

1 — 30 сут (720 +/- 10) ч — непрерывный подзаряд при рекомендованном производителем верхнем пределе напряжения и заданной температуре окружающей среды.

Регистрируют значения напряжения подзаряда на 30-е сутки.

30 — 44 сут (336 +/- 4) ч — начинают сбор газа и регистрируют объем выделившегося газа (V_{1}^{\text{в}}) . Устанавливают на нуль приборы для измерения объема газа. Регистрируют значения напряжения на 44-е сутки.

44 — 46 сут (48 +/- 2) ч — регистрируют объем газа, выделившегося за период с 44 до 46 сут (V_{2}^{\text{в}}) . Устанавливают на нуль приборы для измерения объема газа на 46-е сутки.

46 — 60 сут (336 +/- 4) ч — регистрируют объем выделившегося газа (V_{3}^{\text{в}}) и значения напряжения на 60-е сутки.

D.2.4.2. Расчет газовыделения

Зарегистрированные объемы газа (V_{1}^{\text{в}},V_{2}^{\text{в}},V_{3}^{\text{в}}) приводят к нормальным значениям объема (V_{\text{н}1},V_{\text{н}2}\text{и }V_{\text{н}3}) с помощью уравнения

V_{\text{н}} = \frac{P293V^{\text{в}}}{P_{0}(T + 273)} , (D.1)

где V_{\text{н}} — нормальный объем газа, см3;

P — внешнее атмосферное давление в момент измерения, кПа;

P_{0} = 101,3\text{кПа} ;

T — температура окружающей среды вокруг измерительного цилиндра.

Нормальное газовыделение при непрерывном подзаряде в течение 30 сут новых аккумуляторов или батарей должно быть в пределах, указанных в D.2.1, и вычисляется с помощью следующего уравнения

V_{\text{н}} = \frac{V_{\text{н}1} + V_{\text{н}2} + V_{\text{н}3}}{nC_{10}} , (D.2)

где V_{\text{н}1} + V_{\text{н}2} + V_{\text{н}3} — суммарный объем нормальных объемов газов аккумуляторов, см3;

n — количество аккумуляторов;

C_{10} — значение емкости 10-часового режима разряда, А x ч.

Примечание. Для определения средней величины выделившегося газа в течение длительного периода эксплуатации вышеуказанное испытание может быть проведено в течение 30 — 60 сут три раза.

D.2.5.1. Схема испытаний

1 — 14 сут — устанавливают и поддерживают в батарейной цепи напряжение

U_{t} = U_{f} \cdot 1,08 , (D.3)

где U_{t} — напряжение в батарейной цепи, В;

U_{f} — предельное верхнее значение напряжения непрерывного подзаряда, установленное производителем, при заданной температуре окружающей среды, В;

1,08 — фактор превышения напряжения непрерывного подзаряда (+8%);

14 сут — начинают сбор газа и регистрируют суммарный объем выделившегося газа (V_{4}^{\text{с}}) . Устанавливают на нуль приборы для измерения объема газа.

Регистрируют значения напряжения на 14-е сутки.

Разряжают батарейную цепь током I_{C_{3}} до напряжения 1,6 В на один аккумулятор. Повторно заряжают батарею током I_{C_{3}} при напряжении перезаряда U_{t} .

14 — 16 сут — регистрируют объем газа, выделившегося за период с 14 до 16 сут (V_{5}^{\text{с}}) . Устанавливают на нуль приборы для измерения объема газа.

16 — 30 сут — регистрируют объем выделившегося газа (V_{6}^{\text{с}}) и значения напряжения на 30-е сутки.

Проводят вышеописанное испытание в последовательности (1 — 30 сут) один раз.

D.2.5.2. Расчет газовыделения

Применяют метод, описанный в D.2.4.2, но в этом случае используемые результаты пересчитывают на зарегистрированные объемы газов V_{4}^{\text{с}} , V_{5}^{\text{с}} , V_{6}^{\text{с}} .

Приложение E (справочное)

БИБЛИОГРАФИЯ

1. МЭК 50(486):1991. Международный электротехнический словарь (МЭС). Глава 486. Аккумуляторы и батареи

2. ИСО 8601:1988. Элементы обработки и обмена данных. Обмен информации. Отражение даты и времени

3. МЭК 50(151):1978. Международный электротехнический словарь (МЭС). Глава 151. Электрические и магнитные устройства

4. МЭК 485:1974. Цифровые электронные вольтметры постоянного тока и электронные аналоги цифровых преобразователей постоянного тока

5. МЭК 359:1987. Выражение рабочих характеристик электрического и электронного оборудования.

------------------------------------------------------------------
