ГОСТ Р МЭК 60598-2-18-98. Светильники. Часть 2. Частные требования. Раздел 18. Светильники для плавательных бассейнов и аналогичного применения
(принят и введен в действие Постановлением Госстандарта РФ от 19.03.1998 № 60)
Внимание
Документ утратил силу с 1 января 2013 года в связи с изданием Приказа Росстандарта от 13.12.2011 № 962-ст. Взамен введен в действие ГОСТ IEC 60598-2-18-2011. Документ утратил силу с 1 января 2013 года в связи с изданием Приказа Росстандарта от 13.12.2011 № 962-ст. Взамен введен в действие ГОСТ IEC 60598-2-18-2011. Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 27.12.2009 г. № 347-ФЗ «Технический регламент о безопасности низковольтного оборудования» (Приказ Росстандарта от 14.09.2010 № 3546). Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов необходимых для применения и исполнения Федерального закона «Технический регламент о безопасности низковольтного оборудования» и осуществления оценки соответствия (Распоряжение Правительства РФ от 29.07.2010 № 1284-р).
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р МЭК 60598-2-18-98"]:::rst click n0 "https://bukva.ai/docs/gost-r-mek-60598-2-18-98" "ГОСТ Р МЭК 60598-2-18-98. Светильники. Часть 2. Частные требования. Раздел 18. Светильники для плавательных бассейнов и аналогичного применения (принят и введен в действие Постанов" n1["ГОСТ IEC 60598-2-18-2011"]:::rst click n1 "https://bukva.ai/docs/gost-iec-60598-2-18-2011" "ГОСТ IEC 60598-2-18-2011. Межгосударственный стандарт. Светильники. Часть 2. Частные требования. Раздел 18. Светильники для плавательных бассейнов и аналогичного применения (введен" n2["ГОСТ IEC 60598-2-18-2025"]:::doc click n2 "https://bukva.ai/docs/standart-gost-iec-60598-2-18-2025" "ГОСТ IEC 60598-2-18-2025. Межгосударственный стандарт. Светильники. Часть 2-18. Частные требования. Светильники для плавательных бассейнов и аналогичного применения (введен в дейст" n0 --> n1 n1 --> n2 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 19 марта 1998 г. № 60
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВЕТИЛЬНИКИ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ И АНАЛОГИЧНОГО ПРИМЕНЕНИЯ
Luminaires. Part 2. Particular requirements. Section 18. Luminaires for swimming pools and similar applications
1 января 1999 года
Предисловие
1. Разработан и внесен Всероссийским научно-исследовательским, проектно-конструкторским светотехническим институтом им. С.И. Вавилова (ООО «ВНИСИ»).
2. Принят и введен в действие Постановлением Госстандарта России от 19 марта 1998 г. № 60.
3. Настоящий стандарт представляет собой полный аутентичный текст международного стандарта МЭК 60598-2-18 (1993) «Светильники. Часть 2. Частные требования. Раздел 18. Светильники для плавательных бассейнов и аналогичного применения».
18.1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает специальные требования к стационарным светильникам с лампами накаливания, предназначенным для использования в воде и/или непосредственной близости от нее, например в плавательных бассейнах, фонтанах, гребных и садовых водоемах.
Примечание. Правила устройства электроустановок для плавательных бассейнов установлены в МЭК 364-7-702.
Стандарт не распространяется на светильники, не находящиеся в контакте с водой (например установленные за стеклянным иллюминатором, который отделен от светильника), ручные и переносные светильники.
Стандарт следует применять совместно с соответствующими разделами МЭК 598-1, на которые имеются ссылки.
18.1.1 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
МЭК 245-1 (1985) <*>. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования
МЭК 364-7-702 (1983). Электрические установки зданий. Часть 7. Требования к монтажу и размещению. Раздел 702. Плавательные бассейны
МЭК 598-1 (1992) <*>. Светильники. Часть 1. Общие требования и методы испытаний
МЭК 742 (1983) <*>. Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования.
<*> См. Приложение А.
18.2. ОБЩИЕ ТРЕБОВАНИЯ К ИСПЫТАНИЯМ
Применяют положения раздела 0 МЭК 598-1. Испытания, приведенные в соответствующем разделе МЭК 598-1, проводят в последовательности, указанной в настоящем стандарте.
18.3. ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют определения, приведенные в разделе 1 МЭК 598-1.
18.4. КЛАССИФИКАЦИЯ
Светильники должны классифицироваться в соответствии с положениями раздела 2 МЭК 598-1 совместно с требованиями 18.4.1 - 18.4.3 настоящего стандарта.
18.4.1. По способу защиты от поражения электрическим током светильники должны быть класса III и иметь внешние и внутренние цепи, которые работают при напряжении не более 12 В.
18.4.2. По степени защиты от попадания пыли и влаги светильники следует классифицировать следующим образом.
18.4.2.1. Части светильника, которые находятся в контакте с водой водоемов, фонтанов и т.д., должны быть классифицированы как водонепроницаемые под давлением (IPX8).
18.4.2.2. Части светильника, не соприкасающиеся с водой, должны быть классифицированы как пыле- и брызгозащищенные (IP54).
18.4.3. Светильники в зависимости от способа установки лампы, замены лампы и способа присоединения к источникам питания следует классифицировать следующим образом.
18.4.3.1. Категория A. Светильники, присоединение к источнику питания, замена ламп которых происходит со стороны, не соприкасающейся с водой.
18.4.3.2. Категория B. Светильники, замена ламп которых происходит со стороны, соприкасающейся с водой, но тогда, когда вода частично или полностью удалена.
18.4.3.3. Категория C. Светильники, которые полностью вынимают из воды для замены ламп.
18.5. МАРКИРОВКА
Применяют положения раздела 3 МЭК 598-1 совместно с требованиями 18.5.1 - 18.5.4 настоящего стандарта.
18.5.1. Светильники, предназначенные для использования только в воде, следует маркировать: «Использовать, только погрузив в воду».
18.5.2. Светильники, предназначенные для использования с безопасным разделительным трансформатором, следует маркировать в соответствии с МЭК 742 символом
«Для работы только с безопасным разделительным трансформатором».
Выходную мощность трансформатора (в вольт-амперах) указывают на светильнике или в инструкции по эксплуатации, прилагаемой к светильнику.
18.5.3. Светильники должны быть снабжены инструкцией по эксплуатации. Эти инструкции должны содержать всю необходимую информацию по монтажу, подключению к источнику питания, работе и обслуживанию светильника.
18.5.4. В инструкции к светильнику изготовитель должен дать указания по его монтажу, уделяя особое внимание защите от коррозии, например исключая контакт алюминия и его сплавов с бетоном или аналогичными материалами, или не допускать электрохимического воздействия разнородных металлов.
В прилагаемой информации по правильной установке светильников изготовитель должен учитывать требования МЭК 364-7-702.
18.6. КОНСТРУКЦИЯ
Применяют положения раздела 4 МЭК 598-1 совместно с требованиями 18.6.1 и 18.6.2 настоящего стандарта.
18.6.1. Светильники испытывают на механическую прочность следующим образом.
Детали светильника, включая защитные стекла, которые находятся в контакте с водой при нормальном использовании, должны быть подвергнуты испытанию ударом с энергией 0,7 Н x м по направлению давления воды. Испытание проводят на открытом воздухе. После этого испытания образец не должен иметь видимых значительных повреждений (см. 4.13 МЭК 598-1).
18.6.2. Светильники испытывают на коррозионную устойчивость следующим образом.
Детали светильника, которые находятся в контакте с водой, при нормальном использовании должны быть погружены в искусственную морскую воду температурой (25 +/- 2) °C в течение 14 сут. После этой обработки на поверхности деталей не должно быть видимых следов коррозии или шероховатостей. Следы коррозии, устраняемые протиркой, не принимают во внимание.
Состав искусственной морской воды следующий:
- раствор A — 28,0 г NaCl; 5,0 г MgCl_{2} \cdot 6H_{2}O ; 2,4 CaCl_{2} \cdot H_{2}O растворить в 885 мл дистиллированной воды;
Раствор B медленно добавляют в раствор A и хорошо перемешивают. Смесь отстаивают в течение 24 ч и затем фильтруют. Окончательное значение жесткости (pH) смеси должно быть между 7 и 8 при дополнительном добавлении бикарбоната натрия (NaHCO_{3}) . Во время стабилизации значения pH пузырьки воздуха легко проходят через смесь.
Материалы испытательного устройства должны быть такими, чтобы они не могли повлиять на результаты испытаний.
18.7. ПУТИ УТЕЧКИ И ВОЗДУШНЫЕ ЗАЗОРЫ
Применяют положения раздела 11 МЭК 598-1.
18.8. ЗАЗЕМЛЕНИЕ
Положения раздела 7 МЭК 598-1 не применяют.
18.9. КОНТАКТНЫЕ ЗАЖИМЫ
Применяют положения разделов 14 и 15 МЭК 598-1 совместно с требованиями 18.9.1 настоящего стандарта.
18.9.1. Контактные зажимы для присоединения к источнику питания должны обеспечивать присоединение проводов с номинальным сечением от 1,5 до 4,0 мм2 включ.
18.10. ВНЕШНИЕ ПРОВОДА И ПРОВОДА ВНУТРЕННЕГО МОНТАЖА
Применяют положения раздела 5 МЭК 598-1 совместно с требованиями 18.10.1 - 18.10.5 настоящего стандарта.
18.10.1 Соединительные провода (концы) недопустимы.
18.10.2 Выключатели на гибких кабелях и шнурах недопустимы.
18.10.3. Номинальное сечение жил присоединительных кабелей или шнуров должно быть не менее 1,5 мм2.
18.10.4. Светильники категории B (см. 18.4.3.2) должны иметь несъемный гибкий кабель или шнур, по крайней мере равноценный по своим механическим и электрическим характеристикам типу 245 МЭК 57 по МЭК 245-1.
18.10.5. Для светильников категории C (см. 18.4.3.3) любой несъемный гибкий кабель или шнур должен иметь механические и электрические свойства, по крайней мере равноценные типу 245 МЭК 57 по МЭК 245-1.
18.11. ЗАЩИТА ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
18.12. ИСПЫТАНИЕ НА СТАРЕНИЕ И ТЕПЛОВЫЕ ИСПЫТАНИЯ
Светильники с классификацией IP, превышающей IP20, должны подвергаться соответствующим испытаниям по 12.4 — 12.6 МЭК 598-1 после испытаний по 9.2, но до испытаний по 9.3 МЭК 598-1, указанных в 18.13 настоящего стандарта.
18.12.1. При испытаниях на старение и тепловых испытаниях по разделу 12 МЭК 598-1 светильник устанавливают (насколько возможно) как для нормального использования в соответствии с инструкцией, поставляемой изготовителем. Если положение светильника может изменяться, следует выбрать то положение, которое создает наиболее тяжелый тепловой режим.
Температура воды перед светильником должна поддерживаться на уровне (t_{a} \pm 10)^{\circ}C . Соответствующее устройство для испытания светильника, у которого передняя часть находится в контакте с водой, показано на рисунке 1.

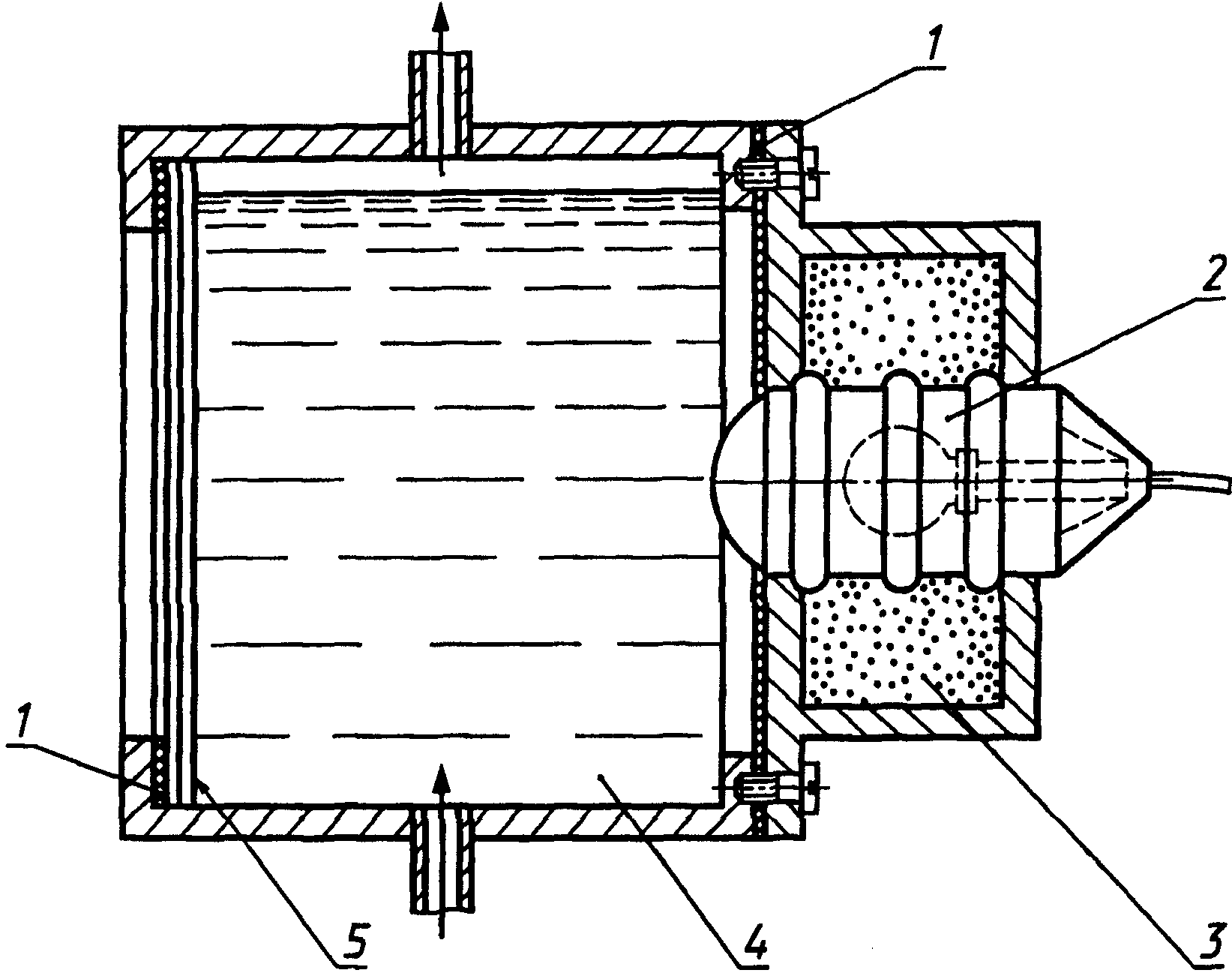

1 — уплотнение; 2 — испытуемый образец; 3 — песок с размером частиц около 1 мм; 4 — вода;
5 — стеклянная перегородка
Рисунок 1. Рекомендуемое устройство для испытания светильников, передняя часть которых соприкасается с водой
18.13. ЗАЩИТА ОТ ПОПАДАНИЯ ПЫЛИ И ВЛАГИ
Применяют положения раздела 9 МЭК 598-1 совместно с требованиями 18.13.1 настоящего стандарта. Испытания по 18.13.1 должны предшествовать испытаниям по разделу 9 МЭК 598-1. Для проверки надежности уплотнений и аналогичных устройств светильник следует демонтировать до такой степени, которая необходима для нормального обслуживания, например для замены лампы, а затем опять собрать перед испытаниями по разделу 9 МЭК 598-1.
Для светильников с классификацией IP, превышающей IP20, порядок испытаний, указанный в разделе 9 МЭК 598-1, должен быть таким же, как в 18.12 настоящего стандарта.
18.13.1. Светильник должен подвергаться испытанию на тепловой удар следующим образом.
Светильник работает на открытом воздухе до достижения стабилизации температуры, затем его погружают на 30 с в воду температурой (20 +/- 2) °C так, чтобы все детали, которые при нормальной работе соприкасаются с водой, были погружены в воду ниже ее поверхности.
Испытания не проводят на светильниках, имеющих маркировку в соответствии с 18.5.1 настоящего стандарта.
18.14. СОПРОТИВЛЕНИЕ И ЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ ИЗОЛЯЦИИ
Применяют положения раздела 10 МЭК 598-1.
18.15. ТЕПЛОСТОЙКОСТЬ, ОГНЕСТОЙКОСТЬ И СОПРОТИВЛЕНИЕ ТОКАМ ПОВЕРХНОСТНОГО РАЗРЯДА
Применяют положения раздела 13 МЭК 598-1.
СООТВЕТСТВИЕ СТАНДАРТОВ МЭК ГОСУДАРСТВЕННЫМ СТАНДАРТАМ
| Обозначение стандартов МЭК | Обозначение государственных стандартов |
|---|---|
| МЭК 245-1 (1985) МЭК 598-1 (1992) МЭК 742 (1983) | ГОСТ Р МЭК 245-1-95 ГОСТ Р МЭК 598-1-96 ГОСТ 30030-93 (МЭК 742-83) |
