НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ДО 450/750 В ВКЛЮЧИТЕЛЬНО

ЧАСТЬ 8

ШНУРЫ ДЛЯ ОБЛАСТЕЙ ПРИМЕНЕНИЯ, ТРЕБУЮЩИХ ВЫСОКОЙ ГИБКОСТИ

Rubber insulated cables for rated voltages up to and including 450/750 V. Part 8. Cords for applications requiring high flexibility

IEC 60245-8:1998 Rubber insulated cables. Rated voltages up to and including 450/750 V. Part 8. Cords for applications requiring high flexibility (IDT)

ГОСТ Р МЭК 60245-8-2008

1 января 2009 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом «Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности» (ОАО «ВНИИКП») на основе собственного аутентичного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 46 «Кабельные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 апреля 2008 г. № 77-ст.

4. Настоящий стандарт идентичен международному стандарту МЭК 60245-8:1998 «Кабели с резиновой изоляцией. Номинальное напряжение до 450/750 В включительно. Часть 8. Шнуры для областей применения, требующих высокой гибкости» (IEC 60245-8:1998 «Rubber insulated cables. Rated voltages up to and including 450/750 V. Part 8: Cords for applications requiring high flexibility») с Изменением № 1:2003, которое выделено в тексте слева двойной вертикальной линией.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении C.

5. Взамен ГОСТ Р МЭК 60245-8-2002.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Общие положения

1.1. Область применения

Настоящий стандарт устанавливает технические требования к шнурам с изоляцией и оболочкой из резины или сшитого поливинилхлоридного пластиката на номинальное напряжение 300/300 В для областей применения, требующих высокой гибкости, например для электрических утюгов.

Шнуры должны соответствовать общим требованиям МЭК 60245-1 и конкретным требованиям настоящего стандарта.

1.2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:

МЭК 60228 <1>. Токопроводящие жилы изолированных кабелей

#МЭК 60245-1 <1>. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования

МЭК 60245-2:1994. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 2. Методы испытаний#

МЭК 60332-1-1 <1>. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Испытательное оборудование

МЭК 60332-1-2 <1>. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов

<1> В случае недатированных ссылок следует применять последнее издание нормативного документа.

МЭК 60719:1992. Расчет нижнего и верхнего пределов средних наружных размеров кабелей с круглыми медными токопроводящими жилами на номинальное напряжение до 450/750 В включительно

МЭК 60811-1-1:1993. Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-1. Методы общего применения. Измерение толщины и наружных размеров. Испытания для определения механических свойств

МЭК 60811-1-2:1985. Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения

МЭК 60811-1-4:1985. Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1-4. Методы общего применения. Испытания при низкой температуре

МЭК 60811-2-1:1998. Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных компаундов. Испытания на озоностойкость, тепловую деформацию и маслостойкость

МЭК 60811-3-1:1985. Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3-1. Специальные методы испытаний поливинилхлоридных композиций. Испытание под давлением при высокой температуре. Испытания на стойкость к растрескиванию

МЭК 60811-3-2:1985. Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3-2. Специальные методы испытаний поливинилхлоридных композиций. Определение потери массы. Испытание на термическую стабильность.

2. Шнур с резиновой изоляцией и оболочкой для областей применения, требующих высокой гибкости

2.1 Кодовое обозначение: 60245 IEC 86.

2.2 Номинальное напряжение: 300/300 В.

2.3. Конструкция

2.3.1 Токопроводящая жила

Число жил — две или три.

Токопроводящие жилы должны соответствовать требованиям МЭК 60228 для жил класса 6. Проволоки жилы могут быть лужеными или нелужеными.

2.3.2 Сепаратор

#Допускается наложение сепаратора из соответствующего материала на каждую токопроводящую жилу.#

2.3.3 Изоляция

#Изоляция должна быть из резины типа IE4, наложенной на каждую токопроводящую жилу.

Изоляция должна быть наложена методом экструзии.#

Толщина изоляции должна соответствовать значениям, указанным в таблице 1.

Размеры шнура типа 60245 IEC 86

2.3.4 Скрутка изолированных жил и заполнитель (при наличии)

Изолированные жилы должны быть скручены между собой.

Максимальный шаг скрутки указан в таблице 1. Направление скрутки должно быть одинаковым для токопроводящих жил и для изолированных жил.

Допускается применение центрального заполнителя.

2.3.5 Оболочка

На изолированные жилы должна быть наложена оболочка из резины типа SE3.

Толщина оболочки должна соответствовать значениям, указанным в таблице 1.

Оболочка должна быть наложена методом экструзии одним слоем так, чтобы она заполняла пространство между изолированными жилами.

Оболочка должна легко удаляться без повреждения изолированных жил.

2.3.6 Наружный диаметр

Средний наружный диаметр должен быть в пределах значений, указанных в таблице 1.

2.3.7 Наружная маркировка

На наружной поверхности шнура должна быть отпечатана маркировка 60245 IEC 86. Маркировка должна соответствовать требованиям МЭК 60245-1 (3.1.1, 3.2 и 3.3).

2.4. Испытания

Соответствие требованиям 2.3 должно быть проверено внешним осмотром и испытаниями, указанными в таблице 2.

Испытания шнура типа 60245 IEC 86

Шаг скрутки по 2.3.4 определяют измерением на образце длины 10 шагов скрутки. Полученный результат делят на 10 и принимают за шаг скрутки изолированных жил.

2.5. Указания по применению

Максимальная температура токопроводящей жилы при нормальной эксплуатации — 60 °C.

#3. Резервный#

4. Шнур с изоляцией и оболочкой из сшитого поливинилхлоридного пластиката (XLPVC) для областей применения, требующих высокой гибкости

4.1 Кодовое обозначение: 60245 IEC 88.

4.2 Номинальное напряжение: 300/300 В.

4.3. Конструкция

4.3.1 Токопроводящая жила

Число жил — две или три.

Токопроводящие жилы должны соответствовать требованиям МЭК 60228 для жил класса 6. Проволоки жилы могут быть лужеными или нелужеными.

4.3.2 Изоляция

Изоляция должна быть из компаунда XLPVC типа XP1, соответствующего требованиям Приложения A, наложенного на каждую токопроводящую жилу.

Изоляция должна быть наложена методом экструзии.

Толщина изоляции должна соответствовать значениям, указанным в таблице 5 <1>.

<1> Таблицы 3 и 4 исключены по Изменению № 1:2003 МЭК 60245-8:1998.

Размеры шнура типа 60245 IEC 88

4.3.3 Скрутка изолированных жил и заполнитель (при наличии)

Изолированные жилы должны быть скручены между собой.

Максимальный шаг скрутки указан в таблице 5. Направление скрутки должно быть одинаковым для токопроводящих жил и для изолированных жил.

Допускается применение центрального заполнителя.

4.3.4 Оболочка

На скрученные изолированные жилы должна быть наложена оболочка из компаунда XLPVC типа SX1, соответствующего требованиям Приложения A.

Толщина оболочки должна соответствовать значениям, указанным в таблице 5.

Оболочка должна быть круглой и должна быть наложена методом экструзии одним слоем поверх скрученных жил, промежутки между которыми заполнены соответствующим материалом, совместимым с материалом изоляции и оболочки.

Оболочка должна легко удаляться без повреждения изолированных жил.

4.3.5 Наружный диаметр

Средний наружный диаметр должен быть в пределах значений, указанных в таблице 5.

4.3.6 Наружная маркировка

На наружной поверхности шнура должна быть отпечатана маркировка 60245 IEC 88. Маркировка должна соответствовать требованиям МЭК 60245-1 (3.1.1, 3.2 и 3.3).

4.4. Испытания

Соответствие требованиям 4.3 должно быть проверено внешним осмотром и испытаниями, указанными в таблице 6.

Испытания шнура типа 60245 IEC 88

Шаг скрутки по 4.3.3 определяют измерением на образце длины 10 шагов скрутки. Полученный результат делят на 10 и принимают за шаг скрутки изолированных жил.

4.5. Указания по применению

Максимальная температура токопроводящей жилы при нормальной эксплуатации — 70 °C.

требующих высокой гибкости

5.1 Кодовое обозначение: 60245 IEC 89.

5.2 Номинальное напряжение: 300/300 В.

5.3. Конструкция

5.3.1 Токопроводящая жила

Число жил — две или три.

Токопроводящие жилы должны соответствовать требованиям МЭК 60228 (таблица 4) для жил класса 6, за исключением того, что максимальное электрическое сопротивление жил при 20 °C должно быть увеличено на 3%. Проволоки жилы могут быть лужеными или нелужеными.

5.3.2 Сепаратор

Допускается наложение сепаратора из соответствующего материала на каждую токопроводящую жилу.

5.3.3 Изоляция

Изоляция должна быть из этиленпропиленовой резины типа IE4, наложенной на каждую токопроводящую жилу.

Изоляция должна быть наложена методом экструзии.

Толщина изоляции должна соответствовать значениям, указанным в таблице 8.

5.3.4 Заполнители

Заполнители должны быть из текстильной пряжи.

5.3.5 Скрутка изолированных жил и заполнители

Изолированные жилы и текстильные заполнители должны быть скручены между собой.

Шаг скрутки не должен превышать 7,5-кратного диаметра по скрутке изолированных жил. Направление скрутки должно быть одинаковым для токопроводящих и изолированных жил.

Допускается применение центрального заполнителя.

5.3.6 Наружная текстильная оплетка

Поверх скрутки изолированных жил и заполнителей должна быть наложена текстильная оплетка:

• число нитей — не менее 60;
• число переплетений на метр — не менее 700;
• число коклюшек — не менее 24.

5.3.7 Наружный диаметр

Средний наружный диаметр должен быть в пределах значений, указанных в таблице 8.

5.4. Испытания

Соответствие требованиям 5.3 должно быть проверено внешним осмотром и испытаниями, указанными в таблице 9.

5.4.1 Проверка соответствия требованиям к конструкции

Шаг скрутки по 5.3.5 определяют измерением на образце длины 10 шагов скрутки. Полученный результат делят на 10 и принимают за шаг скрутки изолированных жил.

5.4.2 Испытание на гибкость на стенде с тремя роликами

Настоящее испытание проводят в соответствии с МЭК 60245-2 (3.5).

Число циклов должно составлять 2000, т.е. 4000 одиночных ходов, а испытательное напряжение должно соответствовать значениям, указанным в таблице 2.

5.4.3 Испытание на скручивание

Настоящее испытание проводят в соответствии с МЭК 60245-2 (3.6), используя значения испытательных параметров, приведенные в таблице 7.

создаваемое грузом

Размеры шнура типа 60245 IEC 89

Испытания шнура типа 60245 IEC 89

5.4.3.1 Образец

Для того, чтобы предотвратить достижение растягивающим грузом верхней части направляющего устройства и удара об ограничитель хода или заклинивание направляющего устройства, подготовку образца проводят следующим образом:

a) На образце выполняют три скрутки и временно скрепляют их липкой лентой перед помещением образца в испытательное устройство.

b) Концы образца закрепляют в фиксирующих зажимах, после чего удаляют липкую ленту.

c) Фиксирующие зажимы медленно разводят для того, чтобы образец распрямился при достижении зажимами своих крайних положений при приложенной растягивающей нагрузке и обеспечении подъема груза на высоту 50 мм, как указано в МЭК 60245-2 (3.6.4). При достижении зажимами крайних позиций растягивающий груз не должен касаться ограничителей направляющего устройства.

d) Если вышеуказанное выпрямление образца не происходит, проводят до 30 замедленных испытательных циклов, во время которых скрутки должны распределяться по всей длине образца более равномерно, без образования узлов на начальном этапе испытания.

5.4.3.2 Требования

Общее число циклов — 1500.

5.5. Указания по применению

Максимальная температура токопроводящей жилы при нормальной эксплуатации — 60 °C.#

(обязательное)

Таблица A.1

#Приложение B (обязательное)

ИЗМЕРЕНИЕ ПАРАМЕТРОВ ПОКРЫТИЯ В ВИДЕ ТЕКСТИЛЬНОЙ ОПЛЕТКИ

B.1. Определения

B.1.1. Нить: единичный текстильный элемент, образующий в сочетании с другими оплетку шнура.

B.1.2. Коклюшка: элемент для намотки нитей. На каждой коклюшке может быть несколько нитей.

B.1.3. Переплетение: расположение всех нитей коклюшек, обеспечивающее покрытие шнура оплеткой.

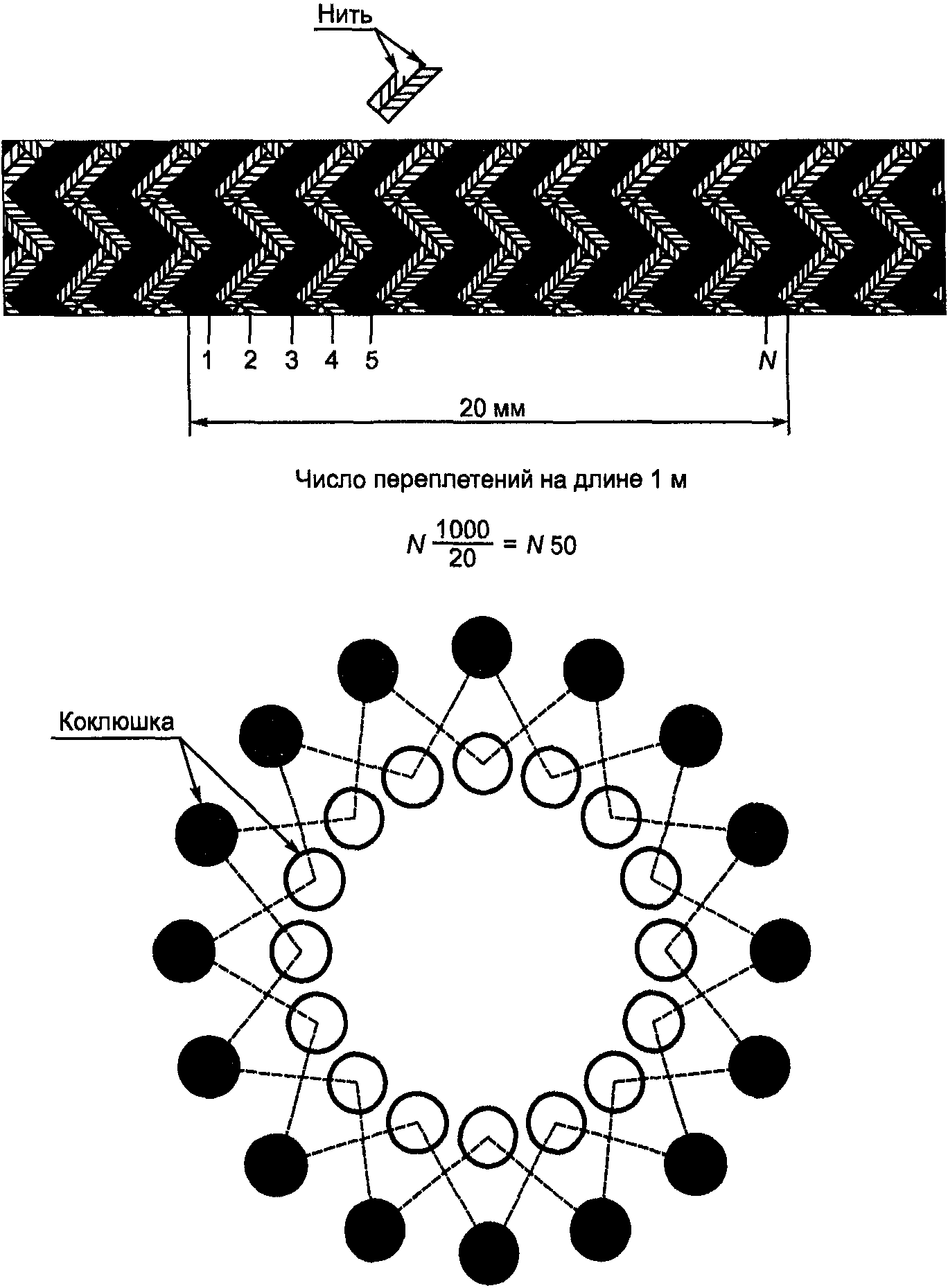

B.2.2. Число переплетений на 1 м оплетки

Образец испытуемого шнура выпрямляют и отмечают двумя маркировочными знаками отрезок длиной 20 мм. Определяют и фиксируют число переплетений (рисунок B.1).

Проводят три отдельных определения. Среднее значение трех результатов определения (каждое из которых пересчитано на 1000 мм) принимают за число переплетений на 1 м оплетки.

Приложение C (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ НАЦИОНАЛЬНЫХ СТАНДАРТОВ РОССИЙСКОЙ ФЕДЕРАЦИИ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ

Таблица C.1
