от 13 декабря 2011 г. № 1183-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БАТАРЕИ ПЕРВИЧНЫЕ

ЧАСТЬ 2

ФИЗИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Primary batteries. Part 2. Physical and electrical characteristics

IEC 60086-2:2006 Primary batteries — Part 2: Physical and electrical specifications (IDT)

ГОСТ Р МЭК 60086-2-2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Автономной некоммерческой организацией «Научно-технический центр сертификации электрооборудования „ИСЭП“» (АНО НТЦСЭ «ИСЭП») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 044 «Аккумуляторы и батареи».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1183-ст.

4. Настоящий стандарт идентичен международному стандарту МЭК 60086-2:2006 «Батареи первичные. Часть 2. Физические и электрические характеристики» (IEC 60086-2:2006 «Primary batteries — Part 2: Physical and electrical specifications»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.

5. Взамен ГОСТ Р МЭК 86-2-96.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Часть 2 серии стандартов МЭК 60086 содержит сведения о физических размерах, условиях испытаний на разряд и требованиях к разрядным характеристикам. МЭК 60086-2 дополняет основную информацию и требования, установленные в МЭК 60086-1.

МЭК 60086-2 был подготовлен преимущественно для пользователей первичных батарей, проектировщиков оборудования и производителей батарей для предоставления им информации о конструкции (форме), габаритных (посадочных) размерах и функциональных характеристиках стандартизованных первичных элементов и батарей. За годы действия содержание стандарта изменялось в целях улучшения информационного наполнения и будет пересматриваться далее в соответствии с решениями экспертов национальных комитетов на основе практического опыта и изменения технологии изготовления.

Действующая версия стандарта является результатом инициативы по пересмотру и внесению изменений, таких как некоторые изменения содержания, с целью сделать эту часть более понятной, содержащей меньше неоднозначной информации и перекрестных ссылок, полностью гармонизированной с другими стандартами серии МЭК 60086.

Примечание. Требования безопасности содержатся в МЭК 60086-4, МЭК 60086-5 и МЭК 62281.

1. Область применения

Настоящий стандарт является одной из частей серии МЭК 60086 и распространяется на первичные батареи, базирующиеся на стандартных электрохимических системах.

Настоящий стандарт устанавливает:

• физические размеры;
• условия испытаний на разряд и требования к разрядным характеристикам.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты, обязательные при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок стандартов применяется последнее издание ссылочного стандарта, включая все изменения и поправки.

МЭК 60050-482:2004 Международный электротехнический словарь (МЭС). Часть 482. Первичные и вторичные аккумуляторные элементы и аккумуляторные батареи (IEC 60050-482:2004, International Electrotechnical Vocabulary (IEV) — Part 482: Primary and secondary cells and batteries)

МЭК 60086-1 Батареи первичные. Часть 1. Общие положения (IEC 60086-1, Primary batteries — Part 1: General)

ИСО 1101 Геометрические характеристики продукции (GPS). Геометрические допуски. Допуски на форму, расположение, размещение и эксцентриситет (ISO 1101, Geometrical Product Specifications (GPS) — Geometrical tolerancing — Tolerances of form, orientation, location and run-out)

3. Термины и определения

В настоящем стандарте применены термины по МЭК 60086-1, а также следующие термины с соответствующими определениями:

3.1. Испытание на применение (application test): моделирование фактического использования батареи в установленных (конкретных) областях применения.

3.2. Конечное напряжение; EV (end-point voltage; EV): установленное значение напряжения замкнутой цепи батареи, при котором разряд батареи считается законченным.

3.3. Минимальная средняя продолжительность; MAD (minimum average duration; MAD): минимальная средняя продолжительность разряда, которая должна быть характерна для выборки батарей.

Примечание. Испытания на разряд проводят в соответствии с установленными методами. Они предназначены для определения соответствия стандарту, применяемому для батарей конкретного типа.

3.4.

3.5.

3.6.

3.7. Первичная батарея (primary battery): один первичный элемент или более, включая корпус, выводы и маркировку.

3.8.

3.9. Эксплуатационные характеристики (первичной батареи) [service output (of a primary battery)]: срок службы или емкость, или выходная мощность батареи при установленных условиях разряда.

3.10. Испытание эксплуатационных характеристик (service output test): испытание, предназначенное для измерения эксплуатационных характеристик батареи.

Примечание. Эксплуатационные испытания могут быть применены, например, в следующих случаях:

a) испытания на применение затруднительно повторить;

b) продолжительность испытания на применение может не соответствовать целям испытаний.

3.11.

3.12. Выводы [(terminals (of a primary battery)]: токопроводящая часть батареи, предназначенная для ее соединения с внешней цепью.

4. Символы и сокращения

EV — конечное напряжение;

MAD — минимальная средняя продолжительность разряда;

OCV — напряжение разомкнутой цепи;

R — нагрузочное сопротивление (сопротивление нагрузки);

V_{n} — номинальное напряжение батареи.

5. Физические размеры батарей и их обозначения

Для описания физических размеров батарей используют следующие обозначения:

A — максимальная наибольшая высота батареи;

B — минимальное расстояние между плоскими положительным и отрицательным выводами (контактами);

C — минимальный наружный диаметр плоской поверхности отрицательного вывода (контакта);

D — максимальный внутренний диаметр плоской поверхности отрицательного вывода (контакта);

E — максимальное заглубление (углубление) плоской поверхности отрицательного вывода (контакта);

F — максимальный диаметр положительного вывода (контакта) в пределах указанной проектной высоты;

G — минимальный выступ плоского положительного вывода (контакта);

K — минимальный выступ плоского отрицательного вывода (контакта);

L — максимальный диаметр отрицательного вывода (контакта) в пределах указанной проектной высоты;

M — минимальный диаметр плоского отрицательного вывода (контакта);

N — минимальный диаметр плоского вывода (контакта);

\text{Ш} — максимальный и минимальный диаметры батареи;

ШP — эксцентриситет (соосность) положительного вывода (контакта).

Углубление в пределах допуска в плоской поверхности отрицательного контакта определяется размерами C и D батарей, имеющих форму, приведенную на рисунке 1a, однако при размещении батарей последовательно в ряд и создании электрического контакта батарей друг с другом образуются многократные межконтактные зазоры (зазоры между разомкнутыми контактами) относительно первой батареи. Поэтому должны быть соблюдены следующие условия по физическим размерам батарей:

C > F;

N > D;

G > E.

6. Таблицы конструктивного исполнения и спецификации батарей

6.1. Батареи разделены на несколько категорий в зависимости от их формы.

6.2. В каждой категории батарей, имеющих одинаковую форму, они группируются в соответствии с принадлежностью к соответствующей электрохимической системе и показаны последовательно.

6.3. Батареи всегда перечисляют в порядке возрастания их номинального напряжения, а в пределах одинакового номинального напряжения — в порядке возрастания их объема.

6.4. Для каждой категории батарей показан один общий рисунок формы батареи, относящейся к этой категории.

6.5. Обозначение, номинальное напряжение V_{n} , размеры, условия разряда, минимальная средняя продолжительность разряда MAD и сфера применения батарей, относящихся к одной группе, сведены в одну таблицу.

6.6. В случае если на рисунке показан только один тип батарей, соответствующие размеры батарей могут быть указаны на рисунке.

6.7 Батареи группируют по следующим категориям:

a) категория 1 — круглые батареи согласно рисунку 1:

R1, R03, R6P, R6S, R14P, R14S, R20P, R20S, 2R10, LR8D425, LR1, LR03, LR6, LR14, LR20, CR12A604;

b) категория 2 — круглые батареи согласно рисунку 2:

CR14250, CR15H270, CR17345, CR17450, BR17335;

c) категория 3 — круглые батареи согласно рисунку 3:

LR9, LR53, CR11108;

d) категория 4 — круглые батареи согласно рисунку 4:

PR70, PR41, PR48, PR44, LR41, LR55, LR54, LR43, LR44, SR62, SR63, SR65, SR64, SR60, SR67, SR66, SR58, SR68, SR59, SR69, SR41, SR57, SR55, SR48, SR56, SR54, SR42, SR43, SR44, CR1025, CR1216, CR1220, CR1616, CR2012, CR1620, CR2016, CR2025, CR2320, CR2032, CR2330, CR2430, CR2354, CR3032, CR2450, BR1225, BR2016, BR2020, BR2320, BR2325, BR3032;

e) категория 5 — другие круглые батареи — разные:

R40 (рисунок 6), 4LR44, 2CR13252, 4SR44 (рисунок 7), 5AR40 (рисунок 8);

f) категория 6 — некруглые батареи — разные:

S4 (рисунок 9), 3R12C, 3R12P, 3R12S, 3LR12 (рисунок 10), 4LR61 (рисунок 11), BR-P2, CR-P2 (рисунок 12), 2CR5 (рисунок 13), 2EP3863 (рисунок 14), 4R25X, 4LR25X (рисунок 15), 4R25Y (рисунок 16), 4R25-2, 4LR25-2 (рисунок 17), 6AS4 (рисунок 18), 6AS6 (рисунок 19), 6F22, 6LR61 (рисунок 20), 6F100 (рисунок 21).

6.8. Чертежи круглых батарей, приведенные на рисунках 1 - 4, подготовлены посредством уменьшения или увеличения соответствующих оригинальных чертежей. Другие рисунки подготовлены посредством уменьшения или увеличения соответствующих обычных чертежей спецификаций.

В любом случае на рисунках показаны батареи соответствующей формы. Размеры каждой батареи приведены в таблицах.

Примечание. Для упрощения определения размеров батарей см. Приложения A, B и C.

7. Физические и электрические характеристики

7.1. Батареи категории 1

7.1.1. Категория 1 — Физические и электрические характеристики

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение	OCV_{max} , В
R1, R03, R6P, R6S, R14P, R14S, R20P, R20S	1,725
2R10	3,450
LR8D425, LR1, LR03, LR6, LR14, LR20	1,65
CR12A604	3,7
Для определения размеров батарей см. раздел 5. Цилиндрическая поверхность изолирована от контактов. Выводы: плоские/крышка и основание. Общая информация приведена в МЭК 60086-1. Рисунок 1a - отрицательный контакт C может не быть плоским по всей поверхности. Рисунок 1b — отрицательный контакт C должен быть плоским по всей поверхности.
Рисунок 1. Размеры батарей категории 1
Для батарей, соответствующих рисункам 1a и 1b, отрицательный контакт не обязательно должен быть плоским. В случае если поверхность отрицательного контакта является самой низкой частью батареи, размеры A и B измеряют от поверхности и размер E принимают за нуль. Размер P измеряют согласно ИСО 1101.

Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

7.1.4. Категория 1 — Характеристики батарей R20P, R20S, 2R10, LR8D425, LR1

Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Размеры, мм									Условия разряда			MAD a (начальный)	Область применения
			A	B	C	E	F	G	\text{Ш}		ШP	R, Ом	Продолжительность	EV, В
			Макс.	Мин.	Мин.	Макс.	Макс.	Мин.	Макс.	Мин.	Макс.
Без обозначения (см. примечание) R20P (большая мощность) 1,5
61,5	59,5	18,0	1,0	9,5	1,5	34,2	32,3	1,0	2,2	b	0,9	320 мин	Портативное освещение 1	3,9	1 ч	0,9
												11 ч	Магнитофоны	10	4 ч	0,9
												32 ч	Радио	2,2	1 ч	0,8
												5 ч	Игрушки	1,5	4 мин каждые 15 мин по 8 ч в сутки	0,9
												135 мин	Портативное освещение 2	R20S (стандарт)	1,5	61,5
	59,5	18,0	1,0	9,5	1,5	34,2	32,3	1,0	2,2	b	0,9	100 мин	Портативное освещение 1	3,9	1 ч	0,9
												4 ч	Магнитофоны	10	4 ч	0,9
												18 ч	Радио	2,2	1 ч	0,8
												2 ч	Игрушки	1,5	4 мин каждые 15 мин по 8 ч в сутки	0,9
												32 мин	Портативное освещение 2	2R10	3,0	74,6
	71,5	9,0	0,8	6,8	1,0	21,8	20,0		6,8	5 мин	0,9	85 мин	Портативное освещение	L (см. примечание 2)	LR8D425	1,5
42,5	41,5	2,3 c	0,1	3,8	0,7	8,3	7,7	0,1	5,1	5 мин	0,9	90 мин	Освещение	75	1 ч	1,1
												22 ч	Лазерный указатель	75	1 ч	0,9
												27 ч	Эксплуатационные испытания	LR1	1,5	30,2
	29,1	5,0	0,2	4,0	0,5	12,0	10,9	0,5	300	12 ч	0,9	130 ч	Слуховые аппараты	5,1	5 мин	0,9
												94 мин	Портативное освещение	3000 d - фоновая нагрузка, 10 — импульсная нагрузка	24 ч	5 с в час
												0,9	888 ч Испытания пейджеров	a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).	b 4 мин в начале каждого интервала каждые 8 ч ежесуточно.	c Эта батарея не выполняет требование C > F из-за конструктивных ограничений.
d Импульсная нагрузка 10 Ом подключается параллельно батарее. Это — полезная нагрузка. Она не подключается последовательно или параллельно фоновой нагрузке 3000 Ом. См. пример. Пример - Примечание 1. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD. Примечание 2. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD. 7.1.5. Категория 1 — Характеристики батарей LR03, LR6, LR14, LR20

Обозначение электрохимической системы

24

10

75

Ток нагрузки 600 мА

LR6

3,9

10

Ток нагрузки 250 мА

Ток нагрузки 1000 мА

Потребляемые мощности:

0 мВт

LR14

2 ч

4 ч

1 ч

1,5

2 ч

4 ч

1 ч

4 мин каждые 15 мин по 8 ч в сутки

^b 4 мин в начале каждого интервала каждые 8 ч ежесуточно.

^c Циклами, состоящими из 10 с, — включенными на разряд, 50 с — выключенными в течение 1 ч в сутки.

^d 10 раз циклами, состоящими из разряда потребляемой мощностью 1500 мВт в течение 2 с и 650 мВт в течение 28 с с паузой (потребляемая мощность 0 мВт) в течение 55 мин. Повторяют до достижения конечного напряжения 1,05 В.

Примечание 1. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 98% MAD.

7.2. Батареи категории 2

7.2.1. Категория 2 — Физические и электрические характеристики

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение	OCV_{max} , В
CR14250, CR15H270, CR17345, CR17450	3,7
BR17335	3,7
Для определения размеров батарей см. раздел 5. Цилиндрическая поверхность изолирована от контактов. Выводы: плоские/крышка и основание. Общая информация приведена в МЭК 60086-1.
Рисунок 2. Размеры батарей категории 2

7.3.2. Категория 3 — Характеристики батарей LR9, LR53, CR11108

7.4. Батареи категории 4

7.4.1. Категория 4 — Физические и электрические характеристики

Обозначение	OCV_{max} , В
PR70, PR41, PR48, PR44	1,68
LR41, LR55, LR54, LR43, LR44	1,65
SR62, SR63, SR65, SR64, SR60, SR67, SR66, SR58, SR68, SR59, SR69, SR41, SR57, SR55, SR48, SR56, SR54, SR42, SR43, SR44	1,63
CR1025, CR1216, CR1220, CR1616, CR2012, CR1620, CR2016, CR2025, CR2320, CR2032, CR2330, CR2430, CR2354, CR3032, CR2450	3,7
BR1225, BR2016, BR2020, BR2320, BR2325, BR3032	3,7
Для определения размеров батарей см. раздел 5. Цилиндрическая поверхность соединена с положительным выводом. Положительный контакт должен быть образован боковой поверхностью батареи, но может быть образован и основанием. Выводы: плоские/крышка и основание. Устойчивость к контактному нажатию (сжатию) см. в пункте 4.1.3.1 МЭК 60086-1. Общая информация приведена в МЭК 60086-1.
Разница между высотой батареи и расстоянием между контактами не должна превышать 0,1 мм. Не должно быть каких-либо выступающих конструктивных частей батареи, расположенных на поверхности положительного контакта. Маркировка: согласно пункту 4.1.6.2 МЭК 60086-1. Рисунок 4. Размеры батарей категории 2

7.4.2. Категория 4 — Характеристики батарей PR70, PR41, PR48, PR44

Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Размеры, мм								Условия разряда					MAD a (начальный)		Область применения
			A/B		M		N	\text{Ш}			R, кОм		Продолжительность		EV, В
			Макс.	Мин.	Мин.		Мин.	Макс.	Мин.
P (см. примечание)	PR70 b, c	1,4	3,6	3,3	-		-	5,8	5,55		3		12 ч		0,9	90 ч		Слуховые аппараты
											3 — фоновая нагрузка;		12 ч		1,0	45 ч		Эксплуатационные испытания на большую мощность
											0,51 — импульсная нагрузка		1 с включен/ 3 с выключен d
											Ток нагрузки: 0,7 мА — фоновая нагрузка; 3 мА — импульсная нагрузка		e		1,05	85 ч		Слуховые аппараты стандартные
											Ток нагрузки 1 мА — фоновая нагрузка; 5 мА — импульсная нагрузка		e		1,05	50 ч		Слуховые аппараты с высокой мощностью потребления
	PR41 b, c	1,4	3,6	3,3	3,0		3,8	7,9	7,55		1,5		12 ч		0,9	100 ч		Слуховые аппараты
											1,5 — фоновая нагрузка;		12 ч		1,0	25 ч		Эксплуатационные испытания на большую мощность
											0,160 — импульсная нагрузка		1 с включен/ 3 с выключен d
											Ток нагрузки: 1,2 мА — фоновая нагрузка; 5 мА — импульсная нагрузка		e		1,05	95 ч		Слуховые аппараты стандартные
											Ток нагрузки: 2 мА — фоновая нагрузка; 10 мА — импульсная нагрузка		e		1,05	55 ч		Слуховые аппараты с высокой мощностью потребления
	PR48 b, c	1,4	5,4	5,0	3,0		3,8	7,9	7,55		1,5		12 ч		0,9	195 ч		Слуховые аппараты
											1,5 — фоновая нагрузка;		12 ч		1,0	30 ч		Эксплуатационные испытания на большую мощность
											0,110 — импульсная нагрузка		1 с включен/ 3 с выключен d
											Ток нагрузки: 2 мА — фоновая нагрузка; 6 мА — импульсная нагрузка		e		1,05	85 ч		Слуховые аппараты стандартные
											Ток нагрузки: 3 мА — фоновая нагрузка; 12 мА — импульсная нагрузка		e		1,05	50 ч		Слуховые аппараты с высокой мощностью потребления
	PR44 b, c	1,4	5,4	5,0	3,8		3,8	11,6	11,25		0,62		12 ч		0,9	195 ч		Слуховые аппараты
											0,62 — фоновая нагрузка;		12 ч		1,0	38 ч		Эксплуатационные испытания на большую мощность
											0,043 — импульсная нагрузка		1 с включен/ 3 с выключен d
											Ток нагрузки: 5 мА — фоновая нагрузка; 15 мА — импульсная нагрузка		e		1,05	69 ч		Слуховые аппараты стандартные
											Ток нагрузки: 8 мА — фоновая нагрузка; 24 мА — импульсная нагрузка		e		1,05	45 ч		Слуховые аппараты с высокой мощностью потребления
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b Между активацией батареи и началом проведения испытаний должно пройти не менее 10 мин. c Обращаем внимание разработчиков оборудования на значимость положительного электрического контакта со стороны батареи: он должен быть изготовлен так, чтобы не препятствовать доступу воздуха для батарей «P»-системы. d Импульсная нагрузка должна подключаться параллельно батарее. Это — полезная нагрузка. Она не подключается последовательно или параллельно фоновой нагрузке. См. пример. e 12 ч в сутки повторяется цикл, состоящий из разряда на большую нагрузку в течение 100 мс и дополнительного разряда на маленькую нагрузку в течение 119 мин, 59 с, 900 мс.
Пример - Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 95% MAD. Рисунок 5. Измерительный калибр для батарей категории 4 Батареи, указанные в настоящем пункте, должны свободно входить в измерительный калибр (рисунок 5) вышеприведенной формы размерами, указанными ниже.
Обозначение электрохимической системы		Обозначение батареи		V_{n} , В		Размеры измерительного калибра, мм
						D				d			H				h
						Макс.		Мин.		Макс.		Мин.	Макс.	Мин.			Макс.		Мин.
P		PR70		1,4		5,814		5,805		4,652		4,643	3,612	3,604			3,031		3,023
		PR41		1,4		7,914		7,905		6,314		6,305	3,612	3,604			2,808		2,802
		PR48		1,4		7,914		7,905		6,314		6,305	5,412	5,404			4,612		4,604
		PR44		1,4		11,617		11,606		9,614		9,605	5,412	5,404			4,412		4,404

Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

7.4.5. Категория 4 — Характеристики батарей SR56, SR54, SR42, SR43, SR44

Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Размеры, мм						Условия разряда			MAD a (начальный)	Область применения
			A/B		M	N	\text{Ш}		R, кОм	Продолжительность	EV, В
			Макс.	Мин.	Мин.	Мин.	Макс.	Мин.
S (см. примечание)	SR56	1,55	2,6	2,3	3,8	3,8	11,6	11,25	15	24 ч	1,2	490 ч	Эксплуатационные испытания
	SR54	1,55	3,05	2,75	2,5	3,8	11,6	11,25	15	24 ч	1,2	580 ч	То же
	SR42	1,55	3,6	3,3	3,0	3,8	11,6	11,25	15	24 ч	1,2	670 ч	«»
	SR43	1,55	4,2	3,8	2,5	3,8	11,6	11,25	10	24 ч	1,2	620 ч	«»
	SR44	1,55	5,4	5,0	3,8	3,8	11,6	11,25	6,8	24 ч	1,2	620 ч	«»
									5,6 d - фоновая нагрузка 0,039 — импульсная нагрузка	b	0,9	450 ч	c
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b 24 ч в сутки плюс разряд на 39 Ом в течение 1 с каждые 6 с в течение 5 мин каждые сутки. c Ускоренные эксплуатационные испытания для автоматических видеокамер. d Импульсная нагрузка должна подключаться параллельно батарее. Это — полезная нагрузка. Она не подключается последовательно или параллельно фоновой нагрузке. См. пример. Пример - Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 98% MAD.

Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 98% MAD.

7.5. Батареи категории 5

7.5.1. Категория 5 — Физические и электрические характеристики

7.5.1.1 Категория 5 — Характеристики батареи R40

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение						OCV_{max} , В
R40						1,725
Размеры приведены в миллиметрах. Выводы: винтовые. Общая информация приведена в МЭК 60086-1.

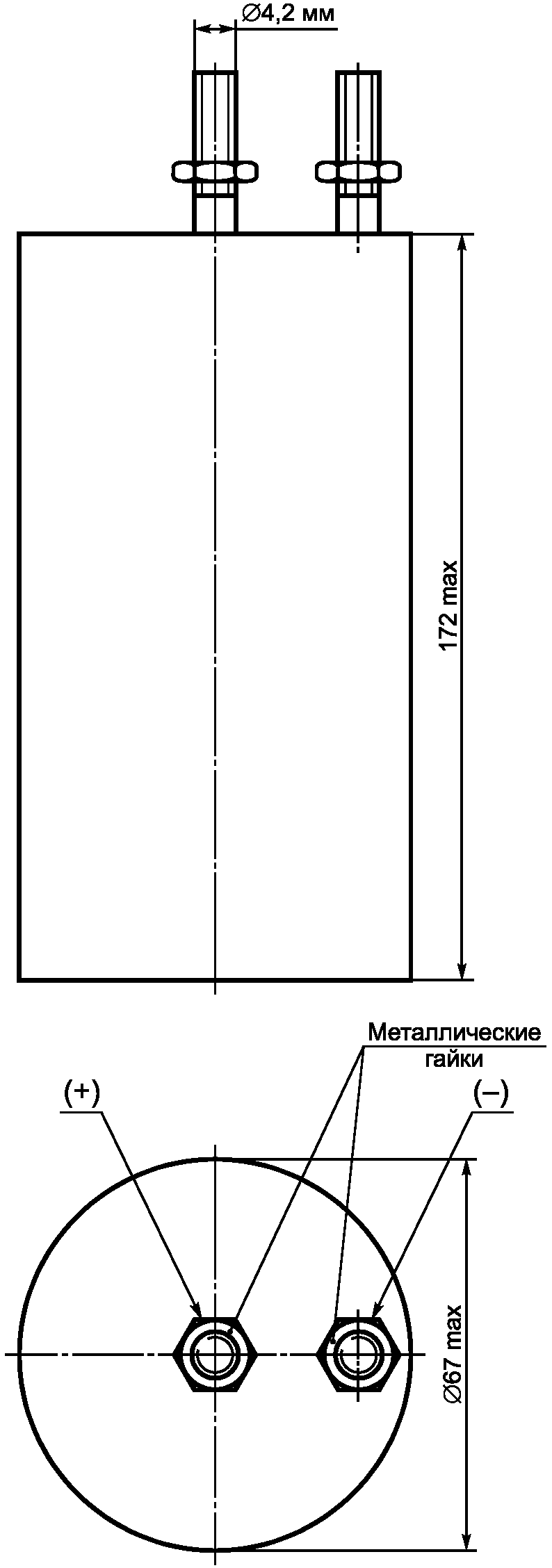

Рисунок 6. Размеры батареи R40
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда			MAD a (начальный)	Область применения
			R, Ом	Продолжительность	EV, В
Без обозначения (см. примечание)	R40	1,5	6,8	b	0,93	200 сут	Промышленное оборудование 1
			2,7	c	0,85	60 ч	Промышленное оборудование 2
			10	24 ч	0,85	280 ч	Промышленное оборудование 3
			51	24 ч	0,9	80 сут	Электрический заградительный контроллер
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b Десять периодов по 4 мин каждый в начале каждого часового интервала в течение шести дней в неделю. На седьмой день — пять периодов в начале 2-часового интервала. c Последовательно: 1 ч — включение на разряд, 6 ч — выключен, 1 ч — включение на разряд, 16 ч — выключен. Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

7.5.1.2 Категория 5 — Характеристики батарей 4LR44, 2CR13252, 4SR44

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже.

Обозначение

OCV_{max} , В

4LR44

6,60

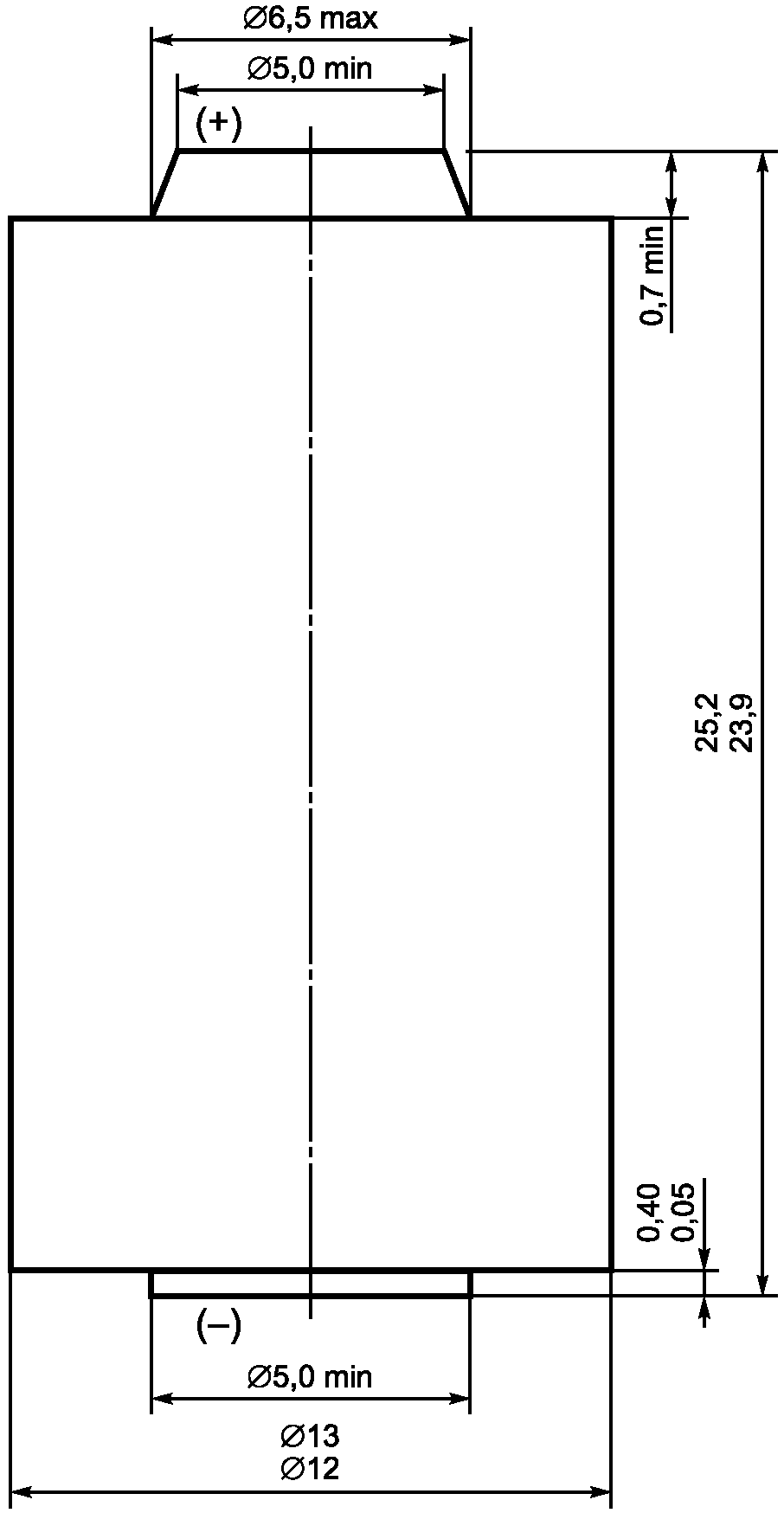

Рисунок 7. Размеры батарей 4LR44, 2CR13252, 4SR44

Обозначение электрохимической системы

Обозначение батареи

V_{n} , В

Импульсные испытания

^a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

^b 24 ч в сутки плюс разряд на нагрузку 160 Ом по 1 с каждые 6 с в течение 5 мин каждые сутки.

^c Ускоренные эксплуатационные испытания для автоматических камер.

^d 24 ч в сутки режимом разряда 2 с — включение на разряд, 1 с — выключен (пауза).

^e Импульсная нагрузка должна подключаться параллельно батарее. Это — полезная нагрузка. Она не подключается последовательно или параллельно фоновой нагрузке. См. пример.

Примечание 1. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

Примечание 2. Разрядные характеристики при отсроченном на 12 мес разряде составляют 98% MAD.

7.5.1.3 Категория 5 — Характеристики батареи 5AR40

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение					OCV_{max} , В
5AR40					7,75
Размеры батареи приведены в миллиметрах. Выводы: винтовые. Выводы размещают на крышке батареи. Максимальный диаметр выводного штифта (цапфы) 4,2 мм. Общая информация приведена в МЭК 60086-1.
Рисунок 8. Размеры батареи 5AR40 Размеры: A — не более 190 мм, \text{Ш} — не более 184 мм
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда				MAD a (начальный)	Область применения
			R, Ом	Продолжительность		EV, В
A (см. примечание)	5AR40	7,0	240	24 ч b		4,5	120 сут	Электрический заградительный контроллер
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b Обращаем внимание разработчиков на важность обеспечения воздушного зазора для батарей «A»-системы. Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

7.6. Батареи категории 6

7.6.1. Категория 6 — Физические и электрические характеристики

7.6.1.1 Категория 6 — Характеристики батареи S4

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение					OCV_{max} , В
S4					1,725
Размеры батареи приведены в миллиметрах. Выводы: - отрицательный: провод свободной длины, приблизительно 90 мм; - положительный: винтовой вывод (металлическая гайка). Общая информация приведена в МЭК 60086-1.
Рисунок 9. Размеры батареи S4
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда				MAD a (начальный)	Область применения
			R, Ом	Продолжительность		EV, В
Без обозначения (см. примечание)	S4	1,5	20	24 ч		0,85	500 ч	Промышленное оборудование
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

7.6.1.2. Категория 6 — Характеристики батарей 3R12C, 3R12P, 3R12S, 3LR12					Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:
					Обозначение
OCV_{max} , В					3R12C
5,175					3R12P
5,175					3R12S
5,175 3LR12 4,95
Размеры батарей приведены в миллиметрах. Выводы: пружинные зажимы (клеммы). Общая информация приведена в МЭК 60086-1.
		Рисунок 10. Размеры батарей 3R12C, 3R12P, 3R12S, 3LR12	Обозначение электрохимической системы				Обозначение батареи	V_{n} , В
			Условия разряда	MAD a (начальный)		Область применения
R, кОм Продолжительность	EV, В Без обозначения	(см. примечание 1)	3R12C	(большой емкости)		4,5	20	1 ч
		2,7	4,5 ч	Портативное освещение		4,5	220	4 ч
	2,7	96 ч	Радио	3R12P (большой мощности)		4,5	20	1 ч
		2,7	5,5 ч	Портативное освещение		4,5	220	4 ч
2,7 96 ч	Радио Без обозначения	(см. примечание 1)	3R12S	(стандарт)		4,5	20	1 ч
		2,7	3,5 ч	Портативное освещение		4,5	220	4 ч
2,7 96 ч	Радио	L	(см. примечание 2)	3LR12		4,5	20	1 ч
		2,7	12 ч	Портативное освещение		4,5	220	4 ч
2,7 300 ч Радио a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание 1. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

Примечание 2. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

7.6.1.3 Категория 6 — Характеристика батареи 4LR61

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение					OCV_{max} , В
4LR61					6,6
Размеры батарей приведены в миллиметрах. Выводы: плоские контакты. Общая информация приведена в МЭК 60086-1.
Рисунок 11. Размеры батарей 4LR61
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда				MAD a (начальный)	Область применения
			R, кОм	Продолжительность		EV, В
L (см. примечание)	4LR61	6,0	0,33	24 ч		3,6	24 ч	Электрическое оборудование
			6,8	24 ч		3,6	700 ч	Эксплуатационные испытания
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

7.6.1.4 Категория 6 — Характеристики батарей CR-P2, BR-P2

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение					OCV_{max} , В
CR-P2					7,4
BR-P2					7,4
Выводы: плоские контакты. Общая информация приведена в МЭК 60086-1.
Размеры батареи в миллиметрах
Обозначение размера	Макс.		Мин.		Обозначение размера	Макс.		Мин.
1	36,0		34,5		8	8,7		7,5
2	35,0		32,5		9	-		1,3
3	19,5		18,5		10	1,0		0,1
4	16,8				11	1,5		0,7
5	8,4				12	10,0		7,4
6	16,2		15,3		13	10,0		7,4
7	9,8		9,2
Рисунок 12. Размеры батарей CR-P2, BR-P2
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В		Условия разряда			MAD a (начальный)	Область применения
				R, Ом	Продолжительность	EV, В
C (см. примечание)	CR-P2	6,0		Ток нагрузки 900 мА	Непрерывно 3 с включен, 27 с выключен	3,1	1400 импульсов	Фотоиспытания
B (см. примечание)	BR-P2	6,0		200	24 ч	4,0	40 ч	Эксплуатационные испытания
				Ток нагрузки 900 мА	Непрерывно 3 с включен, 27 с выключен	3,1	1000 импульсов	Фотоиспытания
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 98% MAD.

7.6.1.5 Категория 6 — Характеристики батареи 2CR5

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение						OCV_{max} , В
2CR5						7,4
Выводы: плоские контакты. Общая информация приведена в МЭК 60086-1.
Размеры батарей в миллиметрах
Обозначение размера				Макс.			Мин.
1				45,0			43,0
2				34,0			32,5
3				17,0			16,0
4				16,0
5				8,0
6				15,5			-
7				1,0			0,2
8				4,5			3,5
9				4,6			3,5
10				0,9			0,1
11				4,5			3,5
12				9,0			8,0
Рисунок 13. Размеры батареи 2CR5
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда					MAD a (начальный)	Область применения
			R, Ом		Продолжительность		EV, В
C (см. примечание)	2CR5	6,0	200		24 ч		4,0	40 ч	Эксплуатационные испытания
C (см. примечание)	2CR5	6,0	200		24 ч		4,0	40 ч	Эксплуатационные испытания
			Ток нагрузки 900 мА		Непрерывно 3 с включен, 27 с выключен		3,1	1400 импульсов	Фотоиспытания
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 98% MAD.

7.6.1.6 Категория 6 — Характеристики батареи 2EP3863

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение					OCV_{max} , В
2EP3863					7,8
Размеры батареи приведены в миллиметрах. Выводы: два гибких провода с разъемом. Положительный вывод: красный. Отрицательный вывод: черный. Общая информация приведена в МЭК 60086-1.
Крепеж: - хомутом (скоба); - крючками (текстильной застежкой) с плотностью 75 — 85 на 1 см2.
Рисунок 14. Размеры батареи 2EP3863
Разъем с четырьмя контактами: 1 — отрицательный вывод; 2 — свободный; 3 — переключатель (ключ) полярности; 4 — положительный вывод. Свойства: биметаллический контакт. Золочение по никелю.
Информация по соединению (подключению): - 2,54 мм — расстояние между контактами; - 0,64 мм — прямоугольный или круглый штыревой контакт; - 5,84 мм — номинальная длина штыревого контакта.
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда				MAD a (начальный)	Область применения
			R, кОм	Продолжительность		EV, В
E	2EP3863	6,0	3,3	24 ч		3,0	650 ч	Эксплуатационные испытания
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

7.6.1.7. Категория 6 — Характеристики батарей 4R25X, 4LR25X					Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:
					Обозначение
OCV_{max} , В					4R25X
6,9 4LR25X 6,6 Размеры батарей приведены в миллиметрах.
Выводы: спиральные пружины, состоящие как минимум из трех сжимаемых витков на расстоянии 3 мм от верхней крышки корпуса. Батареи имеют скругленные или скошенные ребра и должны свободно проходить через калибр диаметром 82,6 мм. Общая информация приведена в МЭК 60086-1.
		Рисунок 15. Размеры батарей 4R25X, 4LR25X	Обозначение электрохимической системы				Обозначение батареи	V_{n} , В
			Условия разряда	MAD a (начальный)		Область применения
R, Ом Продолжительность	EV, В	Без обозначения	(см. примечание 1)	4R25X		6,0	8,2	30 мин
			3,6	350 мин		Портативное освещение 1	9,1	b
			3,6	270 мин		Портативное освещение 2	110	12 ч
3,6 155 ч	Дорожные предупреждающие лампы	L	(см. примечание 2)	4LR25X		6,0	8,2	30 мин
			3,6	900 мин		Портативное освещение 1	9,1	b
			3,6	1020 мин		Портативное освещение 2	110	12 ч
3,6 310 ч Дорожные предупреждающие лампы a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b 30 мин в начале каждого часа в течение 8 ч в сутки.

Примечание 1. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

Примечание 2. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

7.6.1.8 Категория 6 — Характеристики батареи 4R25Y

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение					OCV_{max} , В
4R25Y					6,90
Размеры батареи приведены в миллиметрах. Выводы: винтовые выводы (изолированные или металлические гайки). Максимальный диаметр цапфы (штифта) 3,5 мм. Батареи имеют скругленные или скошенные ребра и должны свободно проходить через калибр диаметром 82,6 мм. Общая информация приведена в МЭК 60086-1.
Рисунок 16. Размеры батареи 4R25Y
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда			MAD a (начальный)	Область применения
			R, Ом	Продолжительность	EV, В
Без обозначения (см. примечание)	4R25Y	6,0	8,2	30 мин	3,6	350 мин	Портативное освещение 1
			9,1	b	3,6	270 мин	Портативное освещение 2
			110	12 ч	3,6	155 ч	Дорожные предупреждающие лампы
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b 30 мин в начале каждого часа в течение 8 ч в сутки. Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

7.6.1.9. Категория 6 — Характеристики батарей 4R25-2, 4LR25-2					Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:
					Обозначение
OCV_{max} , В					4R25-2
6,90 4LR25-2 6,60 Размеры батарей приведены в миллиметрах.
Выводы: винтовые выводы (изолированные гайки). Максимальный диаметр цапфы (штифта) равен 4,2 мм. Максимальный диаметр рабочей поверхности вывода — 6,3 мм. Общая информация приведена в МЭК 60086-1.
		Рисунок 17. Размеры батарей 4R25-2, 4LR25-2	Обозначение электрохимической системы				Обозначение батареи	V_{n} , В
			Условия разряда	MAD a (начальный)		Область применения
R, Ом Продолжительность	EV, В	Без обозначения	(см. примечание 1)	4R25-2		6,0	8,2	30 мин
			3,6	900 мин		Портативное освещение 1	9,1	b
			3,6	696 мин		Портативное освещение 2	110	12 ч
3,6 200 ч	Дорожные предупреждающие лампы	L	(см. примечание 2)	4LR25-2		6,0	8,2	30 мин
			3,6	1800 мин		Портативное освещение 1	9,1	b
			3,6	2040 мин		Портативное освещение 2	110	12 ч
3,6 620 ч Дорожные предупреждающие лампы a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b 30 мин в начале каждого часа в течение 8 ч в сутки.

Примечание 1. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

Примечание 2. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

7.6.1.10 Категория 6 — Характеристики батареи 6AS4

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение					OCV_{max} , В
6AS4					9,3
Размеры батареи приведены в миллиметрах. Выводы: провода. Максимальная свободная длина соединительных проводов — 200 мм. Общая информация приведена в МЭК 60086-1.

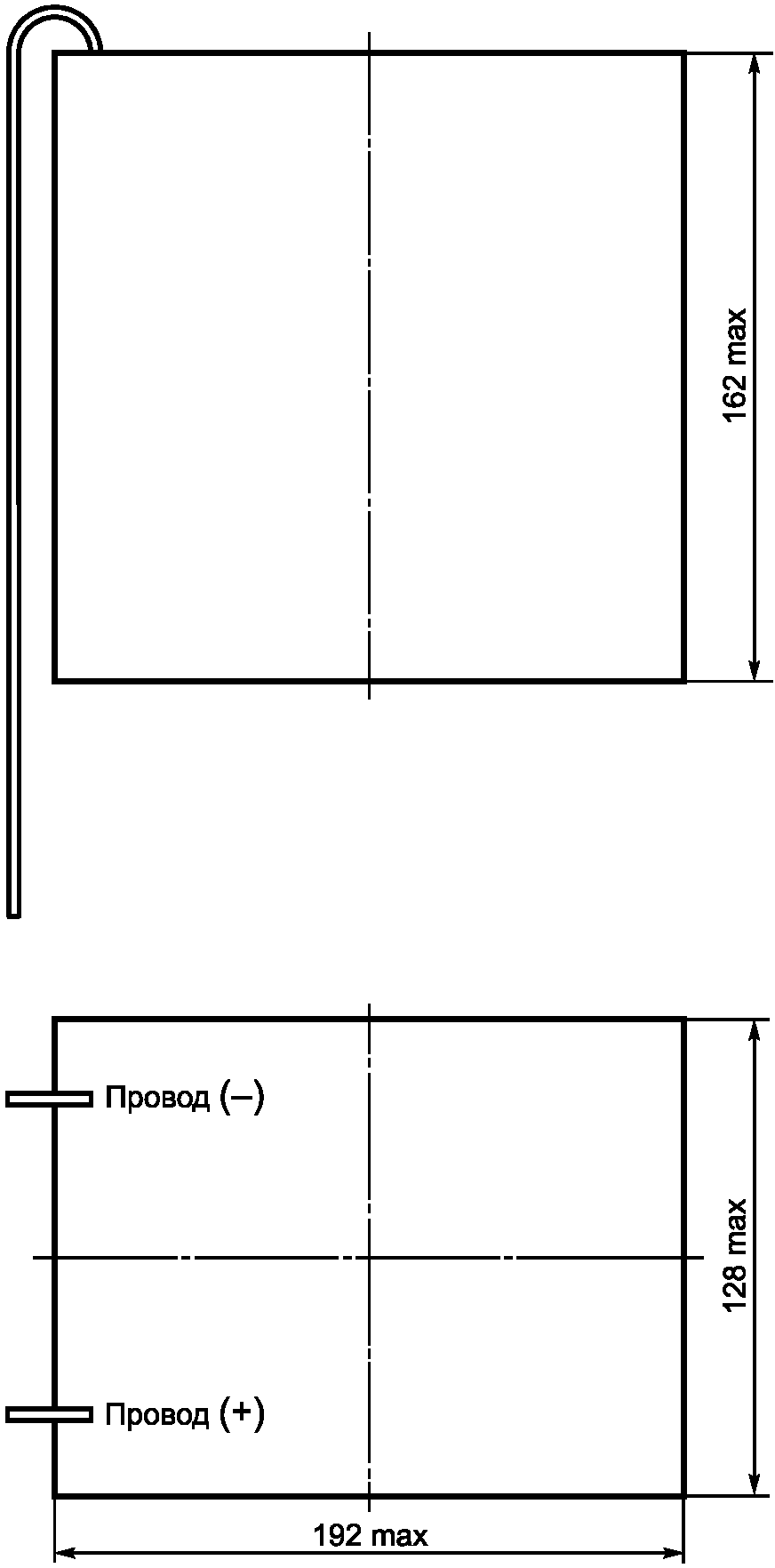

Рисунок 18. Размеры батареи 6AS4
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда				MAD a (начальный)	Область применения
			R, Ом	Продолжительность		EV, В
A (см. примечание)	6AS4 b	8,4	300	24 ч		5,4	80 сут	Электрический заградительный контроллер
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b Обращаем внимание разработчиков оборудования на важность обеспечения воздушного зазора для батарей «A»-системы. Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

7.6.1.11 Категория 6 — Характеристики батареи 6AS6

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение					OCV_{max} , В
6AS6					9,30
Размеры батареи приведены в миллиметрах. Выводы: провода. Максимальная свободная длина соединительных проводов — 200 мм. Общая информация приведена в МЭК 60086-1.
Рисунок 19. Размеры батареи 6AS6
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда				MAD a (начальный)	Область применения
			R, Ом	Продолжительность		EV, В
A (см. примечание)	6AS6 b	8,4	300	24 ч		5,4	120 сут	Электрический заградительный контроллер
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b Обращаем внимание разработчиков оборудования на важность обеспечения воздушного зазора для батарей «A»-системы. Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

7.6.1.12 Категория 6 — Характеристики батарей 6F22, 6LR61

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение				OCV_{max} , В
6F22				10,350
6LR61				9,90
Размеры батарей приведены в миллиметрах. Выводы: миниатюрные защелкивающиеся зажимы (клеммы). Общая информация приведена в МЭК 60086-1.
Рисунок 20. Размеры батареи 6F22, 6LR61
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда				MAD a (начальный)	Область применения
			R, Ом		Продолжительность	EV, В
Без обозначения (см. примечание 1)	6F22	9,0	620		2 ч	5,4	24 ч	Радио
			10000 b - фоновая нагрузка 620 — импульсная нагрузка		24 ч 1 с каждый час	7,5	8 сут	Детектор дыма c
			270		1 ч	5,4	7 ч	Игрушки
L (см. примечание 2)	6LR61	9,0	620		2 ч	5,4	33 ч	Радио
			10000 b - фоновая нагрузка 620 — импульсная нагрузка		24 ч 1 с каждый час	7,5	16 сут	Детектор дыма c
			270		1 ч	5,4	12 ч	Игрушки
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). b Испытания детектора дыма. См. пример ниже. c Ускоренные испытания. ПРИМЕР - Примечание. Импульсная нагрузка 620 Ом должна подключаться параллельно батарее. Это — полезная нагрузка. Она не подключается (добавляется) последовательно или параллельно фоновой нагрузке 10000 Ом.
Примечание 1. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD. Примечание 2. Разрядные характеристики при отсроченном на 12 мес разряде составляют 90% MAD.

7.6.1.13 Категория 6 — Характеристики батарей 6F100

Обозначение				OCV_{max} , В
6F100				10,350
Размеры батарей приведены в миллиметрах. Выводы: миниатюрные защелкивающиеся зажимы (клеммы). Общая информация приведена в МЭК 60086-1.
Рисунок 21. Размеры батареи 6F100
Обозначение электрохимической системы	Обозначение батареи	V_{n} , В	Условия разряда				MAD a (начальный)	Область применения
			R, Ом		Продолжительность	EV, В
Без обозначения (см. примечание)	6F100	9,0	240		4 ч	5,4	126 ч	Радио
a Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд). Примечание. Разрядные характеристики при отсроченном на 12 мес разряде составляют 80% MAD.

(справочное)

Каждая из нижеприведенных таблиц содержит перечень батарей, для которых содержатся сведения по разрядным испытаниям для конкретного применения в спецификациях.

В пределах каждой таблицы батареи перечислены в порядке возрастания номинального напряжения, а в пределах каждого номинального напряжения — в порядке возрастания объема.

Таблица A.2

Электрические заграждающие контроллеры

Радио

Электронное оборудование

Таблица A.7

Таблица A.11

Батареи различных электрохимических систем могут иметь одинаковые физические размеры.

Ниже приведены таблицы перекрестных ссылок в целях сравнения электрических характеристик физически взаимозаменяемых батарей различных электрохимических систем.

Батареи классифицированы по категориям, а в каждой категории — по химическому составу и их форме/размерам.

Батареи всегда ранжируются по напряжению и в пределах каждого напряжения по объему.
