Утвержден и введен в действие
Постановлением Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. № 403-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ХАРАКТЕРИСТИКИ ВЕЩЕСТВ ДЛЯ КЛАССИФИКАЦИИ ГАЗА И ПАРА
Explosive atmospheres. Part 20-1: Material characteristics for gas and vapour classification. Test methods and data
IEC 60079-20-1:2010 Explosive atmospheres — Part 20-1: Material characteristics for gas and vapour classification — Test methods and data (IDT)
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией «Ex-стандарт» (АННО «Ex-стандарт») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 403 «Оборудование для взрывоопасных сред (Ex-оборудование)».
3. Утвержден и введен в действие Постановлением Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. № 403-ст.
4. Настоящий стандарт идентичен проекту международного стандарта МЭК 60079-20-1:2010 «Взрывоопасные среды. Часть 20-1: Характеристики веществ для классификации газа и пара. Методы испытаний и данные» (IEC 60079-20-1:2010 «Explosive atmospheres — Part 20-1: Material characteristics for gas and vapour classification — Test methods and data»).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 52350.1.1-2006.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт содержит полный аутентичный текст первого издания международного стандарта МЭК 60079-20-1:2010, включенного в международную систему сертификации МЭК Ex и европейскую систему сертификации на основе директивы 94/9 EC; его требования полностью соответствуют потребностям экономики страны и международным обязательствам Российской Федерации.
Настоящий стандарт входит в комплекс национальных стандартов на оборудование для взрывоопасных сред.
1. Область применения
Настоящий стандарт содержит руководство по классификации газов и паров и устанавливает метод определения безопасных экспериментальных максимальных зазоров (БЭМЗ) для газо- или паровоздушных смесей при нормальной температуре <1> и давлении, используемых при определении соответствующих групп оборудования. Настоящий метод не учитывает возможное воздействие помех на безопасные зазоры <2>.
<1> Исключение делается для веществ, давление паров которых недостаточно, чтобы при нормальной температуре окружающей среды получить смеси необходимых концентраций. Чтобы получить необходимое давление пара для этих веществ, используется температура на 5 °C выше необходимой или на 50 °C выше температуры вспышки.
<2> Конструкция испытательного оборудования для определения безопасного зазора, отличающаяся от той, которая используется для определения соответствующей группы оболочки для конкретного газа, может отличаться от конструкции, описанной в настоящем стандарте. Например, могут различаться объем оболочки, ширина соединений, концентрации газа и расстояния между фланцами и любой наружной стенкой или преградой. Поскольку конструкция зависит от конкретных испытаний, которые будут проводиться, нецелесообразно давать рекомендации по конкретным требованиям к конструкции, однако в большинстве случаев будут использоваться общие принципы и меры предосторожности, изложенные в пунктах настоящего стандарта.
Настоящий стандарт устанавливает также метод испытаний для определения температуры самовоспламенения химически чистого пара или газа в воздухе при атмосферном давлении.
Значения химических и физических свойств веществ приведены в таблицах для помощи инженерам при выборе оборудования для взрывоопасных зон. Область применения данных была выбрана для применения оборудования во взрывоопасных средах с учетом стандартных методов измерений.
Примечания. 1. Данные в настоящем стандарте были взяты из нескольких источников, приведенных в библиографии.
2. Некоторые отклонения в данных могут быть при сравнении с источниками, но обычно несоответствие является незначительным и не имеет значения при выборе оборудования для взрывоопасных сред.
2. Нормативные ссылки
Приведенные ниже документы являются обязательными для применения настоящего стандарта. Для документов с датой опубликования применяют только указанные издания. В тех случаях, когда дата опубликования не указана, применяется последнее издание приведенного документа (включая любые поправки).
МЭК 60050-426. Международный электротехнический словарь. Часть 426. Электрооборудование для взрывоопасных сред (IEC 60050-426. International electrotechnical vocabulary. Chapter 426. Electric equipment for explosive atmospheres)
МЭК 60079-11. Взрывоопасные среды — Часть 11: Оборудование с видом взрывозащиты «искробезопасная электрическая цепь „i“ (IEC 60079-11. Explosive atmospheres — Part 11: Equipment protection by intrinsic safety „i“)»
МЭК 60079-14. Взрывоопасные среды — Часть 14: Проектирование, выбор и монтаж электрических установок (IEC 60079-14. Explosive atmospheres — Part 14: Electrical installations design, selection and erection).
3. Термины и определения
В настоящем стандарте приведены следующие термины с соответствующими определениями.
Примечание. Для терминов более общего характера необходимо использовать определения МЭК 60050 (426) или других соответствующих частей МЭС (Международного электротехнического словаря).
3.1. Воспламенение от нагретой поверхности (самовоспламенение) (ignition by hot surface (auto-ignition): реакция в испытательной колбе (см. 7.2.2), сопровождающаяся появлением пламени и (или) взрывом, для которой время задержки воспламенения не превышает 5 мин.
3.2. Время задержки воспламенения (ignition delay time): период времени между появлением источника воспламенения и фактическим воспламенением.
3.3. Температура самовоспламенения (auto-ignition temperature AIT): наименьшая температура нагретой поверхности, при которой происходит самовоспламенение горючего газа или пара в смеси с воздухом или инертным газом при указанных испытательных условиях.
3.4. Безопасный экспериментальный максимальный зазор; БЭМЗ (maximum eal safe gap; MESG): максимальный зазор между двумя частями внутренней камеры, который при указанных выше испытательных условиях препятствует воспламенению внешней смеси газа через дорожку воспламенения длиной 25 мм при воспламенении внутренней смеси для всех концентраций газа или пара в воздухе.
3.5. Минимальный воспламеняющий ток; МТВ (minimum igniting current, MIC): минимальный ток в резистивных и индуктивных цепях, который вызывает воспламенение взрывоопасной испытательной смеси в искрообразующем механизме согласно МЭК 60079-11.
4. Классификация газов и паров
4.1. Общие требования
Газы и пары могут быть классифицированы в соответствии с группой и подгруппой оборудования, применяемого в конкретной взрывоопасной среде.
Общие принципы, применяемые при составлении перечня газов и паров, представленного в таблице Приложения B, приведены ниже.
4.2. Классификация согласно безопасным экспериментальным максимальным зазорам (БЭМЗ)
Газы и пары могут быть классифицированы согласно их безопасному экспериментальному максимальному зазору по категориям, соответствующим группам оборудования I, IIA, IIB и IIC.
Примечание. Стандартный метод определения БЭМЗ основан на применении испытательного оборудования согласно 6.2, для предварительной классификации можно использовать определение БЭМЗ в сферической камере объемом 8 дм3 с поджиганием вблизи фланцевого зазора.
Группы оборудования для взрывоопасных газовых сред:
I — для использования в подземных горных выработках, опасных по рудничному газу (метан подземных выработок);
II — для применения во взрывоопасных газовых средах, кроме подземных горных выработок, опасных по рудничному газу.
Установлены следующие категории взрывоопасности смесей, соответствующих подгруппам оборудования группы II в зависимости от БЭМЗ:
IIB — БЭМЗ более 0,5 мм, но менее 0,9 мм;
Примечания. 1. Для газов и быстро испаряющихся жидкостей БЭМЗ применяется (или корректируется к) при температуре 20 °C.
2. Если необходимо определить БЭМЗ при значениях температуры выше значений температуры окружающей среды, то используется температура на 5 °C выше значения, которое необходимо для получения соответствующего давления пара или на 50 °C выше температуры вспышки. Это значение БЭМЗ приведено в таблице Приложения B, и классификация группы оборудования проводится на основе этого результата.
4.3. Классификация согласно минимальным воспламеняющим токам (МВТ)
Газы и пары классифицируют согласно отношению их минимальных воспламеняющих токов к минимальному воспламеняющему току лабораторного метана. Стандартный метод определения отношения МВТ должен основываться на использовании оборудования, описанного в МЭК 60079-11. Если определения отношения МВТ проводят на другом оборудовании, их результаты можно принимать лишь условно (в качестве предварительных).
Установлены следующие категории взрывоопасности газов и паров (подгруппы электрооборудования группы II) в зависимости от отношения МВТ:
IIA — соотношение МВТ более 0,8;
IIB — соотношение МВТ от 0,45 до 0,8 включ.;
IIC — соотношение МВТ менее 0,45.
4.4. Классификация согласно БЭМЗ и МВТ
Для классификации большинства газов и паров достаточно использовать только БЭМЗ или соотношение МВТ.
Одного критерия достаточно, когда:
- для категории IIA — БЭМЗ превышает 0,9 мм или отношение МВТ превышает 0,9;
- для категории IIB — БЭМЗ от 0,55 до 0,9 мм или отношение МВТ от 0,5 до 0,8;
- для категории IIC — БЭМЗ меньше 0,55 мм или отношение МВТ меньше 0,5. Необходимо определять как БЭМЗ, так и соотношения МВТ, когда известны только:
- для категории IIA: отношения МВТ, и они находятся в диапазоне 0,8 — 0,9 (тогда для классификации газа или пара требуется определение БЭМЗ);
- для категории IIB: отношения МВТ, и они находятся в диапазоне 0,45 — 0,5 (тогда для классификации газа или пара требуется определение БЭМЗ);
- для категории IIC: БЭМЗ, и его значение находится в диапазоне 0,5 — 0,55 мм (тогда для классификации газа или пара требуется определение отношения МВТ).
4.5. Классификация согласно сходству химической структуры
Когда газ или пар является членом некоторого гомологического ряда соединений, категория газа или пара может быть определена условно (предварительно) по результатам классификации других членов этого ряда с более низкой молекулярной массой. Следует соблюдать осторожность при использовании результатов такой классификации и рекомендуется провести испытание.
4.6. Классификация смесей газов
Классификацию смесей газов следует осуществлять только после специального определения БЭМЗ или отношения МВТ. Одним из методов классификации смеси является определение ее БЭМЗ по формуле
MESG_{mix} = \frac{1}{\sum i(\frac{X_{i}}{MESG_{i}})} .
Данный метод не должен применяться к смесям и/или парам, которые имеют в своем составе:
a) ацетилен или газ, эквивалентный по опасности;
b) кислород или другой сильный окислитель в качестве одного из компонентов;
c) большие концентрации (свыше 5%) окиси углерода. Из-за возможности получения очень высоких значений БЭМЗ необходимо соблюдать осторожность со смесями из двух компонентов, один из которых является инертным газом, например азотом.
Для смесей с инертным газом, например азотом, в концентрации менее 5% объема используется БЭМЗ, равный бесконечности. Для смесей с инертным газом в концентрации 5% объема и более используется БЭМЗ, равный 2.
5. Данные горючих газов и паров, относящиеся к эксплуатации оборудования
5.1. Определение свойств
5.1.1 Общие требования
Соединения, перечисленные в таблице Приложения B настоящего стандарта, подчиняются закономерностям раздела 4 или имеют свойства, одинаковые с другими соединениями, указанными в этих таблицах.
5.1.2 Группа оборудования
Оборудование классифицируется на группы по результату определения БЭМЗ или соотношения МВТ, кроме тех случаев, когда отсутствует табличное значение БЭМЗ или соотношения МВТ. В этом случае группа определяется на основе химического подобия (см. раздел 4).
Примечание. Если необходимо провести определение БЭМЗ при температуре выше температуры окружающей среды, то используется температура на 5 °C выше значения, которое необходимо для получения соответствующего давления пара или на 50 °C выше температуры вспышки. Это значение БЭМЗ приведено в таблице Приложения B, и классификация группы оборудования проводится на основе этого результата.
5.1.3 Пределы воспламенения
Определения проводились несколькими различными методами, но рекомендованный метод определения пределов воспламенения основан на воспламенении взрывоопасной смеси в нижней части трубы, заполненной взрывоопасной смесью, источником малой энергии. Значения (объемной концентрации в процентах и отношения массы к объему) приведены в таблице Приложения B.
При высокой температуре вспышки соединение не образует горючую паровоздушную смесь при нормальной температуре окружающей среды. Если для данных соединений присутствуют данные по воспламеняемости, определения проводят при значительно повышенной температуре, при которой возможно образование горючей смеси пара с воздухом.
5.1.4 Температура вспышки
Значения, указанные в таблице Приложения B, получены при измерении в закрытом тигле. Когда это значение недоступно, допускается также определение значения температуры вспышки в открытом тигле. Символ < (меньше) означает, что температура вспышки ниже установленного значения, °C.
5.1.5 Температурная классификация газов и паров
В таблице 1 приведен диапазон температур самовоспламенения газа или пара для соответствующего температурного класса оборудования согласно МЭК 60079-14.
Зависимость между температурными классами и диапазонами температур самовоспламенения
| Обозначение температурного класса | Диапазон температуры самовоспламенения (ТС) |
|---|---|
| Т1 | >= 450 |
| Т2 | 300 < ТС <= 450 |
| Т3 | 200 < ТС <= 300 |
| Т4 | 135 < ТС <= 200 |
| Т5 | 100 < ТС <= 135 |
| Т6 | 85 < ТС <= 100 |
5.1.6 Минимальный воспламеняющий ток
Искрообразующий механизм для определения минимального тока воспламенения определен в МЭК 60079-11. Искрообразующий механизм должен быть включен в цепь постоянного тока 24 В, содержащую катушку с воздушным сердечником индуктивностью (95 +/- 5) мГн. Ток в этой катушке изменяется, пока не произойдет воспламенение самой легко воспламеняемой концентрации специального газа или пара в воздухе.
5.1.7 Температура самовоспламенения
Значение температуры самовоспламенения зависит от метода проведения испытания. Рекомендованный метод и полученные данные приведены в разделе 7 и Приложении B.
Если соединение не входит в эти данные, то приводятся данные, полученные с использованием искрообразующего механизма аналогичной конструкции.
5.2. Свойства отдельных газов и паров
5.2.1 Коксовый газ
Коксовый газ — это смесь водорода, оксида углерода и метана. Если сумма концентраций (объемное соотношение) водорода и оксида углерода менее 75% общего объема, рекомендуется использовать взрывонепроницаемое оборудование группы IIB. В остальных случаях рекомендуется применять оборудование группы IIC.
5.2.2 Этилнитрит
Температура самовоспламенения этилнитрита составляет 95 °C; при более высокой температуре газ подвергается взрывному разложению.
Примечание. Этилнитрит не следует путать с его изомером — нитроэтаном.
5.2.3 БЭМЗ оксида углерода
БЭМЗ для оксида углерода определяется по смеси его с насыщенным влажностью воздухом при нормальной температуре. При этих условиях в присутствии окиси углерода должно применяться электрооборудование группы IIB. Более большой БЭМЗ может наблюдаться при меньшей влажности. Наименьшее значение БЭМЗ (0,65 мм) для окиси (оксида) углерода получено в смеси с насыщенным влагой воздухом при молярном отношении окиси углерода и воды около 7. Присутствие малых объемов углеводородов в смеси окиси углерода с воздухом снижает значение БЭМЗ. Для этих условий должно применяться электрооборудование группы IIB.
5.2.4 Метан, категория IIA
Промышленный метан, например природный газ, относится к категории взрывоопасности IIA, если он не содержит более 25% водорода. Смесь метана с другими соединениями из группы IIA в любой пропорции классифицируется как группа IIA.
6. Метод определения максимального экспериментального зазора
6.1. Описание метода
Внутренняя и внешняя камеры испытательного оборудования заполняются определенной смесью газа или пара в воздухе при нормальной температуре <3> и давлении (20 °C, 100 кПа) и кольцевом зазоре между ними, тщательно устанавливаемого определенного значения. Смесь во внутренней камере воспламеняется и, если присутствует распространение пламени, то оно наблюдается через окна во внешней камере. Безопасный экспериментальный максимальный зазор для газа или пара определяется путем его постепенного уменьшения, пока не будет определено максимальное значение зазора, при котором не происходит воспламенение внешней смеси при любой концентрации газа или пара в воздухе.
<3> Исключение делается для веществ, давление паров которых недостаточно, чтобы при нормальной температуре окружающей среды получить смеси необходимых концентраций. Чтобы получить необходимое давление пара для этих веществ, используется температура на 5 °C выше необходимой или на 50 °C выше температуры вспышки.
6.2. Испытательное оборудование
6.2.1 Общие требования
Схема оборудования показана на рисунке 1. Допускается использовать автоматическое устройство, если доказано, что получаются такие же результаты, как и с оборудованием с ручным управлением.
a — внутренняя сферическая камера; b — внешняя цилиндрическая оболочка; c — регулируемая часть (микрометрический винт); d — выходное отверстие; e — входное отверстие; f — смотровые окна; g — искровой электрод; h — нижняя стационарная поверхность зазора; i — верхняя регулируемая поверхность зазора
Рисунок 1. Испытательное оборудование
6.2.2 Механическая прочность
Для того, чтобы при взрыве во время испытаний не происходило увеличение зазора, механическая прочность устройства должна выбираться из условия, чтобы выдерживать давление в 1500 кПа без значительного увеличения зазора.
6.2.3 Внутренняя камера
Внутренняя камера a представляет собой сферическую оболочку объемом 20 см3.
6.2.4 Внешняя камера
Внешняя цилиндрическая оболочка b диаметром 200 мм и высотой 75 мм.
6.2.5 Регулировка зазора
Две части i и h внутренней камеры смонтированы так, что между плоскими параллельными поверхностями фланцев противоположных краев может быть установлен регулируемый зазор 25 мм. Точная ширина зазора может быть отрегулирована с помощью значений, измеряемых по шкале, выгравированной на верхней части микрометрического винта c.
6.2.6 Введение смеси
Внутренняя камера заполняется газо- или паровоздушной смесью через отверстие e. Внешняя камера заполняется смесью через зазор. Входные и выходные отверстия защищены огнепреградителями.
6.2.7 Источник воспламенения
Электроды g должны быть установлены так, чтобы путь искры был направлен перпендикулярно к плоскости соединения и симметрично располагался по обе стороны плоскости.
6.2.8 Материалы испытательной установки
Основные элементы испытательной установки и особенно стенки и фланцы внутренней камеры, а также электроды искрового промежутка должны изготавливаться из нержавеющей стали. Для испытания некоторых газов и паров допускается изготавливать основные элементы испытательной установки из других материалов, чтобы избежать коррозии и других химических эффектов. Электроды искрового промежутка не допускается изготавливать из легкого сплава.
6.3. Метод испытаний
6.3.1 Приготовление газовых смесей
Для получения достоверных результатов при проведении испытаний необходимо тщательно следить за стабильностью концентрации смеси.
Поток смеси через камеру поддерживают до тех пор, пока концентрации на входе и выходе не сравняются, или следует использовать метод обеспечения равной надежности.
Влажность воздуха, используемого для подготовки смеси, не должна превышать 0,2% по объему (относительная влажность 10%).
6.3.2 Температура и давление
Испытания проводятся при температуре окружающей среды (20 +/- 5) °C, за исключением испытаний смесей, где допускается другая температура <4>. Внутри испытательного оборудования устанавливается давление (1 +/- 0,01) кПа.
<4> Исключение делается для веществ, давление паров которых недостаточно, чтобы при нормальной температуре окружающей среды получить смеси необходимых концентраций. Чтобы получить необходимое давление пара для этих веществ, используется температура на 5 °C выше необходимой или на 50 °C выше температуры вспышки.
6.3.3 Регулировка зазора
Устанавливают минимальное значение зазора. Через смотровые окна проверяют параллельность расположения фланцев. Устанавливают нулевой зазор, при этом прикладываемый крутящий момент должен быть низким (например, усилие, прикладываемое к головке микрометрического винта, должно быть около 10^{- 2}\text{Н} ).
6.3.4 Воспламенение
Воспламенение взрывоопасной смеси во внутренней камере осуществляется с помощью искры, возникающей в зазоре между электродами при подаче на них напряжения 15 кВ.
6.3.5 Контроль за результатами испытаний
При проведении испытаний наблюдение за воспламенением смеси во внутренней камере осуществляется через зазор. Если внутреннего воспламенения не происходит, то испытание считается недействительным. Если воспламенение смеси во внешней камере происходит, видно, как воспламенение заполняет весь объем камеры.
6.4. Определение БЭМЗ
6.4.1 Предварительные испытания
При заданной концентрации горючего пара или газа в воздухе проводят два испытания на воспламенение смеси на каждом из зазоров, значения которых находятся между безопасным и опасным зазорами с интервалом 0,2 мм. На основании результатов определяют наибольший зазор g_{0} , при котором вероятность воспламенения равна 0%, и наименьший зазор g_{100} с вероятностью воспламенения 100%.
В диапазоне концентраций смесей проводят серии испытаний для получения изменений пределов зазоров g_{0} и g_{100} . Самая опасная смесь будет иметь минимальное значение зазора.
6.4.2 Подтверждающие испытания
При подтверждающих испытаниях результаты проверяют повторением испытаний на каждом установленном значении зазора на основании 10 опытов при концентрации смеси, близкой к наиболее опасной по передаче взрыва, полученной при предварительных испытаниях. По полученным результатам определяют минимальные значения g_{0} и g_{100} .
6.4.3 Обработка результатов испытаний
Наибольшая разница между значениями (g_{0})_{min} , полученная после серий испытаний, не должна превышать 0,04 мм.
Если полученные значения лежат в указанном диапазоне, то за табличное принимают такое значение БЭМЗ, для которого разница между (g_{100})_{min} - (g_{0})_{min} наименьшая. Для большинства веществ эта разница будет лежать в пределах одного шага регулировки зазора, т.е. в пределах 0,02.
Если разница между значениями (g_{0})_{min} , полученная при различных сериях испытаний, превышает 0,04 мм, то проводящая испытания лаборатория должна повторить свои испытания после подтверждения, что используемая установка позволяет воспроизвести табличное значение для водорода.
6.4.4 Табличные значения
В таблице Приложения B даны значения БЭМЗ (g_{0})_{min} , разница между (g_{100})_{min} - (g_{0})_{min} и самая опасная концентрация, определенная в 6.4.1. Значение БЭМЗ используют для определения группы, которую следует применять для электрооборудования.
Значение (g_{100})_{min} - (g_{0})_{min} показывает точность табличных значений БЭМЗ.
6.5. Контроль результатов испытаний БЭМЗ
Проверка результатов испытаний должна проводиться как для нового оборудования, так и для существующего оборудования. Существующее оборудование должно проверяться каждые 12 мес или те части оборудования, которые были изменены или восстановлены. Для нового оборудования необходимо провести испытания в соответствии с инструкциями 6.3 для всех горючих веществ согласно таблице 2. При восстановлении испытательной камеры достаточно провести контрольное испытание с метаном и водородом.
Значения БЭМЗ для проверки оборудования
| Наименование горючего вещества | Диапазон концентрации, объемная доля, % | БЭМЗ, мм | Чистота вещества, ppm |
|---|---|---|---|
| Метан | 8,0 — 10,0 | 1,16 | 5,5 |
| Пропан | 3,5 — 4,5 | 0,90 | 2,5 |
| Водород | 29,0 — 31,0 | 0,30 | 5,0 |
Результаты испытаний считаются удовлетворительными, если полученные значения не будут отличаться более чем на +/- 0,02 мм от значений, приведенных в таблице 2. Значения соответствуют температуре окружающей среды (20 +/- 2) °C и давлению окружающей среды (1,013 +/- 0,02) кПа.
Запись о соответствии результатов, полученных на испытательном оборудовании, требованиям необходимой верификации вносится в постоянный протокол.
Если результаты, полученные на испытательном оборудовании, не соответствуют требованиям необходимой проверки, необходимо проверить параллельность плоских поверхностей фланцев оборудования. Отклонение от параллельности должно быть менее 0,01 мм для расстояний между 0,03 мм и 1,5 мм. При необходимости проводят повторную проверку.
7. Метод определения температуры самовоспламенения
7.1. Описание метода
Заданный объем вещества, предназначенного для испытания, вводят в нагретую открытую колбу вместимостью 200 см3, заполненную воздухом. Содержимое колбы наблюдается в затемненном помещении до тех пор, пока не произойдет самовоспламенение. Испытание проводят с различными температурами колбы и объемами пробы. Наименьшую температуру колбы, при которой происходит самовоспламенение, принимают в качестве температуры самовоспламенения в воздухе при атмосферном давлении.
7.2. Оборудование
7.2.1 Общие требования
Для испытаний используют оборудование двух типов: МЭК (согласно A.1) и оборудование DIN (согласно A.2). Оборудование МЭК отличается тем, что оно имеет дополнительный нагреватель на горловине колбы. Обычно на результаты испытаний это не влияет. Принципы испытательного оборудования указаны ниже. Также возможно использовать автоматическую установку.
7.2.2 Испытательная колба
Испытательная колба — колба вместимостью 200 мл из боросиликатного стекла. Для испытаний каждого вещества и заключительной серии испытаний должна использоваться химически чистая колба.
Если температура самовоспламенения испытуемой пробы превышает температуру размягчения стекла, из которого изготовлена колба, или проба может быть причиной повреждения (химической коррозии) колбы, следует использовать кварцевую или металлическую колбу; это должно быть отмечено в протоколе испытаний.
7.2.3 Печь
Испытательная колба должна быть равномерно прогрета горячим воздухом печи. Удовлетворяющие этим требованиям типы печей описаны в Приложении A настоящего стандарта.
Считают, что колба прогревается равномерно, а места для измерения температуры выбраны правильно, если определенные по методике настоящего стандарта значения температуры самовоспламенения для н-гептана, этилена и бензола согласуются, с учетом допусков по 7.5, с заданными данными при соблюдении требований процедуры настоящего стандарта. Пробы, используемые для такой проверки, должны иметь чистоту не менее 99,9%.
7.2.4 Термопары
Для определения температуры колбы должны использоваться одна или более аттестованные термопары с максимальным диаметром 0,8 мм. Термопары должны быть расположены в выбранных точках (см. 7.2.3) на внешней поверхности колбы.
7.2.5 Шприцы или пипетки для пробы
Жидкие пробы вводят в колбу одним из следующих способов:
a) аттестованным шприцем вместимостью 0,25 или 1 мл и ценой деления не более 0,01 мл, снабженным антикоррозионной стальной иглой диаметром отверстия не более 0,15 мм;
b) аттестованной мерной пипеткой вместимостью 1 мл, позволяющей выпустить 1 мл дистиллированной воды при комнатной температуре в виде 35 — 40 капель.
Газообразные пробы вводят с помощью аттестованного стеклянного герметичного шприца вместимостью 200 мл, снабженного трехходовым вентилем и соединительными трубками.
Примечание. Следует предусмотреть меры предосторожности против обратного проникновения пламени. Один из способов, который используют для этих целей, схематично представлен на рисунке A.9.
7.2.6 Таймер
Для определения запаздывания самовоспламенения следует использовать аттестованный таймер с ценой деления не более 1 с.
7.2.7 Зеркало

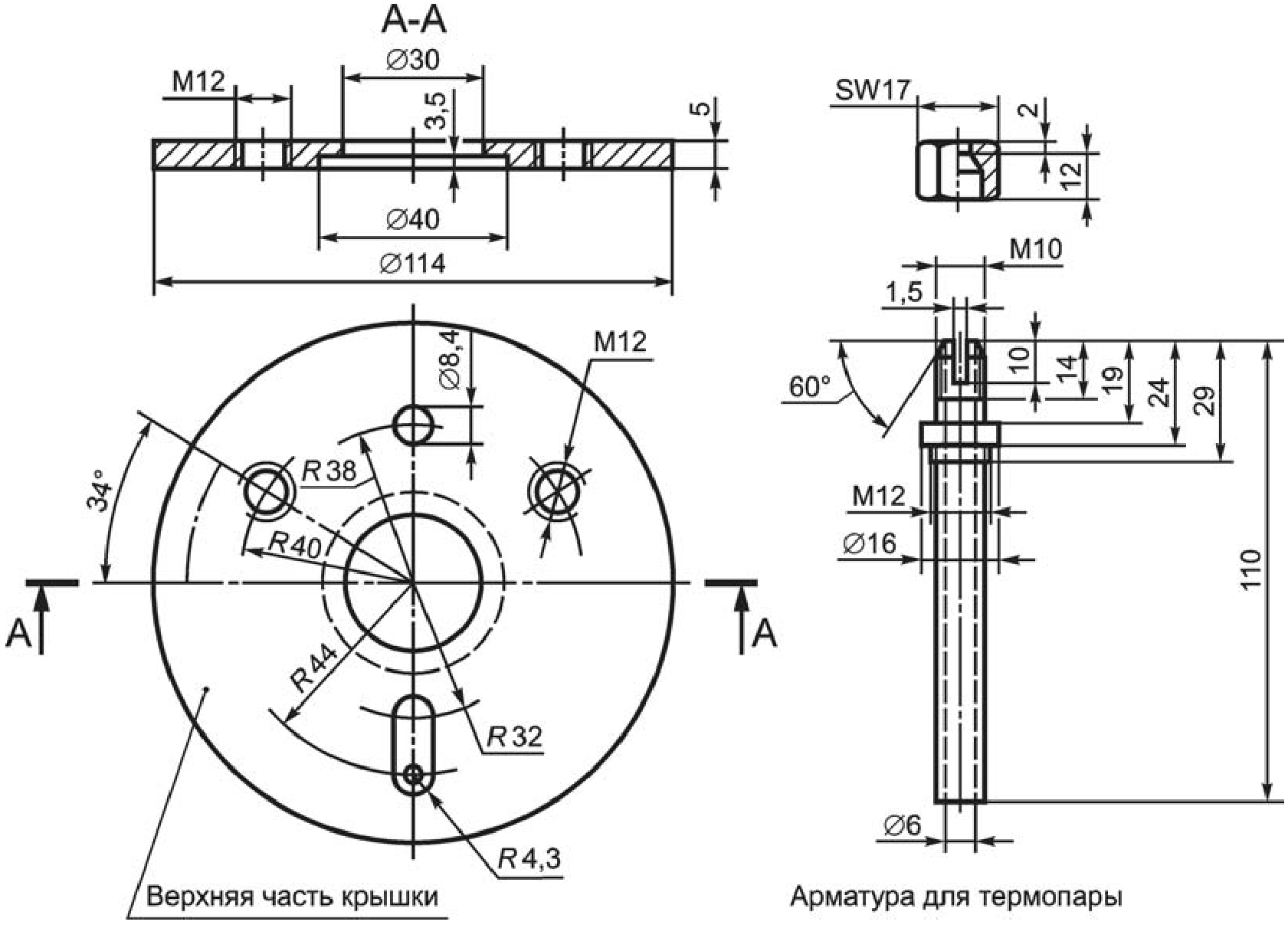

Для удобства наблюдения за внутренним объемом колбы на крышке печи на высоте примерно 250 мм над колбой закрепляют зеркало.
7.3. Метод испытаний
Температура печи должна быть такой, чтобы колба была равномерно прогрета до требуемой температуры.
7.3.1 Введение пробы
Если точка кипения исследуемой жидкой пробы соответствует комнатной температуре или близка к ней, должны предприниматься меры предосторожности для поддержания температуры системы впрыскивания пробы на уровне, обеспечивающем уверенность, что состояние пробы до ее введения в испытательную колбу не изменится.
7.3.1.1 Жидкие пробы
Требуемый объем исследуемой пробы вводят в испытательную колбу с помощью шприца или пипетки. Проба должна быть введена в виде капель в центр колбы не более чем за 2 с. Шприц или пипетку следует затем быстро извлечь из колбы. Попадание пробы на стенки колбы в процессе впрыскивания должно быть исключено.
7.3.1.2 Газообразные пробы
Газообразные пробы вводят с помощью предварительно наполненных герметичного шприца и подводящих трубок, обеспечивающих последующее полное заполнение системы исследуемой газовой пробой. Требуемый объем пробы вводят в испытательную колбу по возможности с постоянной скоростью, равной 25 мл/с. Заполняющая трубка должна быть затем быстро извлечена из колбы.
7.3.1.3 Первичный объем пробы
Рекомендуемый объем пробы для первоначальных испытаний составляет 0,07 мл для жидкой и 20 мл для газообразной пробы.
7.3.2 Наблюдения
Таймер должен быть включен, как только проба будет полностью введена в испытательную колбу, и остановлен сразу при появлении пламени. Температура и время задержки самовоспламенения должны быть зарегистрированы. Если появление пламени не наблюдалось, таймер должен быть остановлен через 5 мин, а испытание закончено.
7.3.3 Последовательность испытаний
Испытания следует повторить при различных температурах и с различными объемами пробы до получения минимального значения температуры самовоспламенения. После каждого испытания колба должна продуваться чистым сухим воздухом. После продувки должно пройти время, достаточное для того, чтобы температура колбы восстановилась до требуемой испытательной температуры перед введением очередной пробы. Заключительные испытания проводят с шагом при температуре 2 °C до тех пор, пока не будет получена наименьшая температура, при которой происходит самовоспламенение.
7.3.4 Подтверждающие испытания
7.4. Температура самовоспламенения
Наименьшее значение температуры, при которой происходит самовоспламенение в процессе испытаний согласно подразделу 7.3, должно быть зафиксировано в качестве температуры самовоспламенения при условии, что результаты удовлетворяют требованиям подраздела 7.5. Должны быть зафиксированы также значения времени задержки самовоспламенения и давления окружающей среды.
7.5. Объективность результатов испытаний
7.5.1 Повторяемость
Расхождение двух результатов, полученных одним и тем же оператором, не должно превышать 2% значения определяемой величины.
7.5.2 Воспроизводимость
Усредненные результаты аналогичных испытаний, полученные в различных лабораториях, не должны различаться более чем на 5%.
Примечание. Допуски на расхождение результатов испытаний и воспроизводимость, установленные выше, являются рекомендуемыми значениями вплоть до накопления бо́льшего объема информации.
7.6. Регистрация данных
Регистрационные записи должны содержать наименование, источник и физические свойства вещества, номер испытания, дату его проведения, температуру и давление окружающей среды, объем пробы, температуру и время задержки самовоспламенения.
7.7. Контроль результатов определения температуры самовоспламенения
Проверка результатов испытаний должна проводиться как для нового оборудования, так и для существующего оборудования. Существующее оборудование должно проверяться каждые 12 мес или те части оборудования, которые были изменены или восстановлены. Для нового оборудования необходимо провести испытания в соответствии с инструкциями 7.3 для всех веществ согласно таблице 3, начиная испытания при заданной начальной температуре. При восстановлении испытательной камеры достаточно провести контрольное испытание только с одним веществом, выбранным в соответствии с предполагаемым диапазоном температур. Чистота веществ этилена и ацетона, выраженная в молярной доле, должна быть 99,8% или выше, для н-гептана должна быть 99,3% или выше.
Значения температуры самовоспламенения для проверки результатов испытаний
| Наименование горючего вещества | Начальная температура, °C | Наименьшая температура самовоспламенения, °C |
|---|---|---|
| Ацетон | 534 | 539 |
| Этилен | 455 | 436 |
| н-Гептан | 240 | 221 |
В таблице 3 приведены соответствующие средние значения самой низкой температуры, достигнутые при проведении межлабораторных испытаний.
Результаты испытаний считаются удовлетворительными, если полученные значения самой низкой температуры самовоспламенения не будут отличаться более чем на +/- 1,5% от значений, приведенных в таблице 3. Значения соответствуют температуре окружающей среды (20 +/- 2) °C и давлению окружающей среды (1,013 +/- 0,02) кПа.
Запись о соответствии результатов, полученных на испытательном оборудовании, требованиям необходимой проверки вносится в протокол.
Если результаты, полученные на испытательном оборудовании, не соответствуют требованиям необходимой проверки, необходимо проверить оборудование и печь с горячим воздухом. При необходимости заменить испытательный резервуар и провести повторную проверку.
Для испытаний по разделу 7 применяют печи, сконструированные в соответствии с A.1 и A.2.
A.1. Схема печи показана на рисунках A.1 - A.5. Она содержит:
- цилиндр из огнеупорного материала внутренним диаметром 127 мм и высотой 127 мм, на наружной поверхности которого намотан равномерно распределенный по высоте электрический нагреватель мощностью 1200 Вт;
- подходящий огнеупорный изоляционный материал и поддерживающий стальной корпус;
- крышку в форме кольца и центрирующее кольцо колбы из огнеупорного материала;
3 — обогреватель горловины; 4 — крышка из огнеупорного материала; 5 — колба вместимостью 200 см3; 6 — керамическая опора; 7 — поддерживающий цилиндр; 8 — электрический тигель печи; 9 — основной нагреватель; 10 — термопары
Рисунок A.1. Испытательное оборудование (сборка)

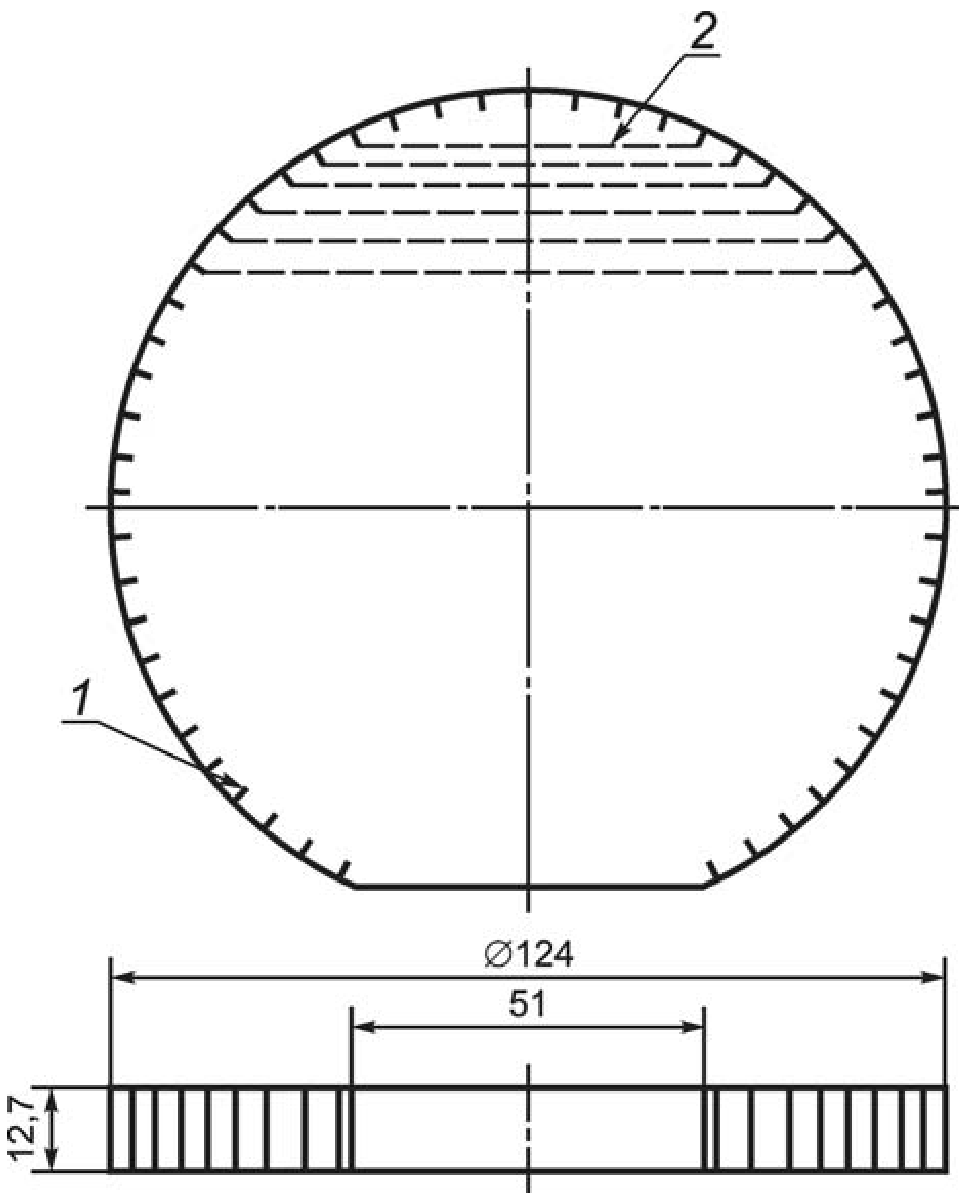

2 — способ укладки никель-хромового провода
(корпус — из огнеупорного материала)
Рисунок A.4. Центрирующее кольцо колбы
(корпус — из огнеупорного материала)
1 — паз размером 1,5 x 1,5 мм на внешней и внутренней
боковых поверхностях кольца; 2 — способ укладки
никель-хромового провода диаметром 0,4 мм и длиной 4,5 м
Рисунок A.5. Обогреватель горловины
(корпус из огнеупорного материала)
Для измерения температуры печи используют три термопары, расположенные на 25 и 50 мм ниже основания нагревателя горловины и под центром дна колбы.
Температура, измеренная каждой термопарой, должна находиться в пределах +/- 1 °C от ожидаемой испытательной температуры путем независимой регулировки каждого из трех нагревателей.
A.2. Схема печи показана на рисунках A.6 - A.8. Она содержит нагреватель мощностью 1300 Вт с максимальным током нагрева 6 А.
1 — высокотемпературная изоляция; 2 — зажимные втулки; 3 — термопары; 4 — верхняя часть крышки; 5 — изоляционное кольцо; 6 — нижняя часть крышки; 7 — теплоизоляция; 8 — нагреватель; 9 — керамическая трубка;
10 — стальной цилиндр; 11 — высокотемпературная мастика;
12 — контрольные точки; 13 — соединение нагревателя
на напряжение 220 В; 14 — изоляционный диск;
15 — металлическое основание

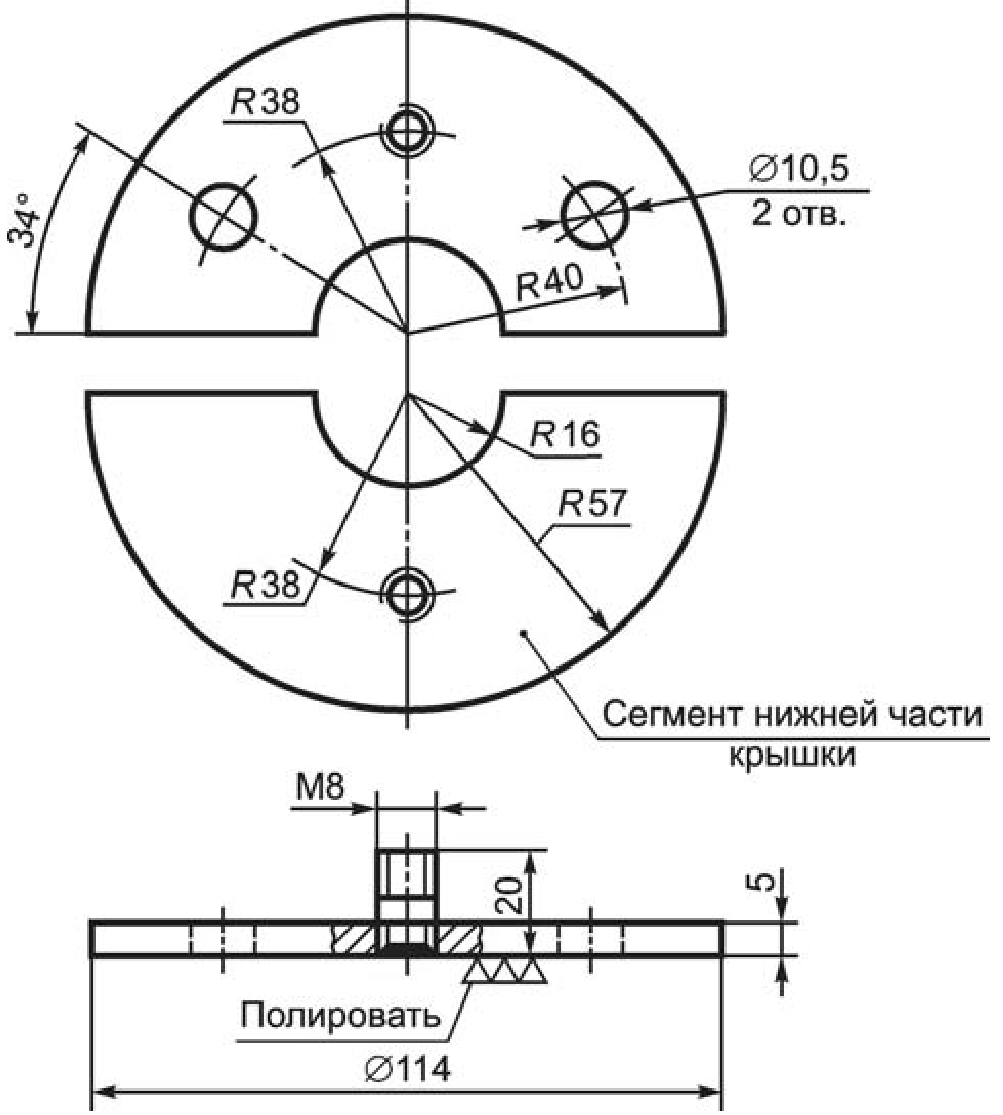

Рисунок A.7. Крышка стального цилиндра
Рисунок A.8. Крышка стального цилиндра
1 — огнепреградитель; 2 — предохранительная мембрана толщиной 1 мм; 3 — пластинки из спеченного стекла (перегородки) диаметром 10 мм и толщиной 3 мм; 4 — герметичный шприц; 5 — резервуар с газом; 6 — предкамера
Рисунок A.9. Введение газообразной пробы
Провод нагревателя диаметром 1,2 мм и длиной 35,8 м из сплава Cr/A1 (30/5) намотан на всю длину керамического цилиндра шагом 1,2 мм. Нагреватель закреплен с помощью высокотемпературной мастики и покрыт напыляемым термоизолирующим слоем оксида алюминия толщиной 20 мм. Цилиндр из нержавеющей стали вставлен в керамический корпус с минимально возможным зазором. Крышка, закрывающая печь, также изготовлена из нержавеющей стали и содержит колбу, расположенную внутри печи. Для этого крышка включает в себя верхний диск, разъемное изоляционное уплотнение и разъемный нижний диск. Горловину колбы вставляют в крышку с высокотемпературной изоляционной прокладкой и удерживают с помощью сегментов разъемного уплотнения и нижнего диска, которые обеспечивают уплотнение и крепятся к верхнему диску с помощью двух кольцевых гаек.
Нагреватель может работать от сети переменного или постоянного тока с соответствующим способом управления напряжением.
Максимальный ток нагрева 6 А следует использовать для достижения требуемой температуры в процессе предварительных испытаний. Если применяют систему автоматического управления температурой, периоды нагрева и охлаждения должны быть одинаковы и, по возможности, только часть тока нагрева должна регулироваться таким способом.
Измерительные термопары устанавливают на внешней поверхности стенок колбы на расстоянии (25 +/- 2) мм от ее дна и в центре нижней поверхности дна.
Классификация взрывоопасных смесей, представленная в настоящем стандарте, используется при классификации оборудования по подгруппам для применения в конкретных газо- или паровоздушных смесях для исключения возможности взрыва от источника воспламенения. Некоторые материалы, например этилнитрит, относительно нестабильны и подвержены самопроизвольному разложению.
Перечень газов и паров, приведенный в таблице, не является полным.
При использовании данных настоящего стандарта следует учитывать, что все данные получены при экспериментальных определениях и следовательно на них оказало влияние различие в экспериментальном оборудовании и методиках и точность контрольно-измерительного оборудования. В частности некоторые данные были определены при температуре выше температуры окружающей среды, так что пар находится в диапазоне взрываемости. Изменение температуры при определении повлияет на результаты определения, например, уменьшение нижних концентрационных пределов распространения пламени и безопасного экспериментального максимального зазора с увеличением температуры и/или давления; увеличение верхних концентрационных пределов распространения пламени с увеличением температуры и/или давления. Данные подвержены проверке, и если необходима более современная информация, рекомендуется применять обновляемую базу данных <5>.
<5> Информация о наличии обновляемой базы данных приведена в библиографии.
В таблице приведены:
a) Регистрационный номер CAS <6>
c) Плотность пара по воздуху, отн. единицы
g) Концентрационные пределы распространения пламени
h) Температура самовоспламенения
i) Наиболее легко воспламеняемая смесь
Значение буквы для каждого газа:
a — классифицировано согласно определению БЭМЗ.
b — классифицировано согласно соотношению МВТ.
c — определено БЭМЗ и соотношение МВТ.
d — классифицировано по сходству химической структуры (предварительная классификация).
<6> Индивидуальный номер, присваемый веществу в соответствии с классификацией общества «Chemical abstract service».
| Регистрационный номер CAS | Наименование, химическая формула | Плотность пара по воздуху, отн. единицы | Температура, °C | Концентрационный предел распространения пламени | Температура самовоспламенения, °C | Самая легковоспламеняемая смесь, объемная доля, % | БЭМЗ, мм | g — 100 — g , 0 мм | Соотношение | Температурный класс | Группа оборудования | Метод классификации | |||||
| плавления | кипения | вспышки | нижний | верхний | нижний | верхний | МВТ | ||||||||||
| Объемная доля, % | г/м3 | ||||||||||||||||
| 50-00-0 | Формальдегид (=метаналь) (=метиловый альдегид) HCHO | 1,03 | -92 | -6 | 60 | 7,0 | 73,0 | 88 | 920 | 424 | 0,57 | Т2 | IIB | a | |||
51-80-9 N,N,N',N'- 3,5 -140 84 < -13 1,61 67 180 1,06 Т4 IIA a Тетраметилдиаминометан (CH ) NCH N(CH )
3 2 2 3 2 57-14-7 1,1-Диметилгидразин 2,07 -58 63 -18 2,4 20,0 60 490 240 0,85 Т3 IIB a
(CH ) NNH
3 2 2 60-29-7 1,1-Оксибисэтан 2,55 -116 35 -45 1,7 39,2 50 1210 175 3,47 0,87 0,01 0,88 Т4 IIB a
(=Диэтиловый эфир)
(=Этиловый эфир)
(=Эфир)
(CH CH ) O
3 2 2 62-53-3 Анилин 3,22 -6 184 75 1,2 11,0 47 425 615 Т1 IIA d
(=аминобензол)
C H NH
6 5 2 64-17-5 Этанол 1,59 -114 78 12 3,1 19,0 59 532 400 6,5 0,89 0,02 0,88 Т2 IIB c (=Этиловый спирт) при при CH CH OH 60 °C; 100 °C 3 2 27,7
при
100 °C
64-18-6 Муравьиная кислота 1,60 8 101 42 18,0 57,0 190 1049 525 1,86 Т1 IIA a (=Метановая кислота) HCOOH
64-19-7 Уксусная кислота 2,07 17 118 39 4,0 19,9 100 428 510 1,76 2,67 Т1 IIA b (=Этановая кислота) (=кристаллическая уксусная кислота) CH COOH 3
64-67-5 Диэтилсульфат 5,31 -25 208 104 360 1,11 Т2 IIA a (CH CH ) SO
3 2 2 4 67-56-1 Метанол 1,11 -98 65 9 6,0 36,0 73 665 440 11,0 0,92 0,03 0,82 Т2 IIA c (=Карбинол) при при (=метиловый спирт) 60 °C; 100 °C CH OH 50,0 3 при
100 °C
67-63-0 2-Пропанол 2,07 -88 83 12 2,0 12,7 50 320 399 1,00 Т2 IIA a (=Диметилкарбинол) (=Изопропанол) (=Изопропиловый спирт) (CH ) CHOH 3 2
67-64-1 2-Пропанон 2,00 -95 56 < -20 2,5 14,3 60 345 539 5,9 1,01 1,00 Т1 IIA c (=Ацетон) при при (=диметилкетон) 100 °C 100 °C
(CH ) CO
3 2
68-12-2 N,N-Диметилформамид 2,51 -61 153 58 1,8 16,0 55 500 440 1,08 Т2 IIA d HCON(CH ) 3 2
71-23-8 1-Пропанол 2,07 -126 97 15 2,1 17,5 52 353 385 0,89 Т2 IIB a (=пропан-1-ол) CH CH CH OH
3 2 2 71-36-3 1-Бутанол 2,55 -89 118 35 1,4 12,0 52 372 343 115 мг/л 0,91 Т2 IIA a
(=н-бутанол)
(=Бутиловый спирт)
CH (CH ) CH OH
3 2 2 2 71-41-0 1-Пентанол 3,03 -78 138 42 1,06 10,5 36 385 320 100 мг/л 0,99 Т2 IIA a
(=н-бутилкарбинол)
(=н-пентиловый спирт)
CH (CH ) CH OH
3 2 3 2 71-43-2 Бензол 2,70 6 80 -11 1,2 8,6 39 280 498 0,99 1,00 Т1 IIA c
С Н
6 6
74-82-8 Метан (см. 5.2.4) -182 -162 газ 4,4 17,0 29 113 600 1,12 1,00 Т1 IIA a CH 4
Метан 0,55 газ 4,4 17,0 29 113 595 8,2 1,14 0,11 Т1 I a (рудничный газ, см. 5.2.4) CH 4
74-84-0 Этан 1,04 -183 -86 газ 2,4 15,5 30 194 515 5,9 0,91 0,02 0,82 Т1 IIA c CH CH
3 3 74-85-1 Этен 0,97 -169 -104 газ 2,3 36,0 26 423 440 6,5 0,65 0,02 0,53 Т2 IIB a
(=Этилен)
CH =CH
2 2 74-86-2 Ацетилен 0,90 газ 2,3 100 24 1092 305 8,5 0,37 0,01 0,28 Т2 IIC c
(=Этин)
CH \equiv CH
74-87-3 Метил хлорид 1,78 -24 газ 7,6 19,0 160 410 625 1,00 Т1 IIA a (=хлорметан) (=Хлористый метил) CH Cl 3
74-89-5 Метиламин 1,00 -92 -6 газ 4,2 20,7 55 270 430 1,10 Т2 IIA a (=Аминометан) CH NH
3 2 74-90-8 Водород цианид 0,90 -13 26 < -20 5,4 46,0 60 520 538 18,4 0,80 0,02 Т1 IIB a
HCN
74-93-1 Метантиол 1,60 -126 6 газ 4,1 21,0 80 420 340 1,15 Т2 IIA a (=Метилмеркаптан) CH SH 3
74-96-4 Бромэтан 3,75 -119 38 6,7 11,3 306 517 511 Т1 IIA d (=Этилбромид) (=Бромистый этил) CH CH Br
3 2 74-98-6 Пропан 1,56 -188 -42 газ 1,7 10,9 31 200 450 4,2 0,92 0,03 0,82 Т2 IIA c
CH CH CH
3 2 3 74-99-7 Пропин 1,38 -103 -23 газ 1,7 16,8 28 280 340 Т2 IIB d
(=Аллилен)
(=Метилацетилен)
CH C=CH
3
75-00-3 Хлорэтан 2,22 -139 12 газ 3,6 15,4 95 413 510 Т1 IIA d (=Этилхлорид) (=Этил хлористый) CH CH Cl
3 2 75-01-4 Хлорэтен 2,15 -160 -14 газ 3,6 33,0 94 610 415 7,3 0,99 0,04 Т2 IIA a
(=Винилхлорид)
(=Хлорэтилен)
CH =CHCl
2
75-04-7 Этиламин 1,50 -92 7 газ 3,5 14,0 49 260 385 1,20 Т2 IIA a (=Аминоэтан) C H NH
2 5 2 75-05-8 Ацетонитрил 1,42 -45 82 2 3,0 16,0 51 275 523 7,2 1,50 0,05 Т1 IIA a
(=этаннитрил)
(=метилцианид)
CH CN
3
75-07-0 Этаналь 1,52 -123 20 -38 4,0 60,0 74 1108 155 0,92 0,98 Т4 IIA a (=Ацетальдегид) (=Уксусный альдегид) CH CHO 3
75-08-1 Этантиол 2,11 -148 35 -48 2,8 18,0 73 468 295 0,90 0,9 Т3 IIA a (=Этилмеркаптан) (=Этилгидросульфид) CH CH SH
3 2 75-15-0 Углерод дисульфид 2,64 -112 46 -30 0,6 60,0 19 1900 90 8,5 0,34 0,02 0,39 Т6 IIC c
(=сероуглерод)
75-19-4 Циклопропан 1,45 -128 -33 газ 2,4 10,4 42 183 500 0,91 0,84 Т1 IIA a (=Триметилен) CH CH CH
2 2 2 75-21-8 Этиленоксид 1,52 -123 20 газ 2,6 100 47 1848 429 0,59 0,02 0,47 Т2 IIB a
CH CH O
2 2 75-28-5 Изобутан 2,00 -159 -12 газ 1,3 9,8 31 236 460 0,95 Т1 IIA a
(CH ) CHCH
3 2 3 75-29-6 2-Хлорпропан 2,70 -117 35 < -20 2,8 10,7 92 350 590 1,32 Т1 IIA a
(CH ) CHCl
3 2
75-31-0 Изопропиламин 2,03 -101 32 < -24 2,3 8,6 55 208 340 1,05 Т2 IIA a (CH ) CHNH
3 2 2 75-34-3 1,1-Дихлорэтан 3,42 -98 57 -10 5,6 16,0 230 660 439 1,82 Т2 IIA a
(=Этилидендихлорид)
CH CHCl
3 2 75-35-4 1,1-Дихлорэтен 3,40 -122 32 -18 6,5 16,0 260 645 530 10,5 3,91 0,08 Т1 IIA a
CH =CCl
2 2 75-36-5 Ацетилхлорид 2,70 -112 51 -4 5,0 19,0 157 620 390 Т2 IIA d
CH COCl
3
75-38-7 1,1-Дифторэтен 2,21 -144 -86 газ 3,9 25,1 102 665 380 1,10 Т2 IIA a CH =CF
2 2 75-50-3 Триметиламин 2,04 -117 3 газ 2,0 12,0 50 297 190 1,05 Т4 IIA a
(CH ) N
3 3
75-52-5 Нитрометан 2,11 -29 101 35 7,3 63,0 187 1613 414 1,17 0,92 Т2 IIA a CH NO
3 2 75-56-9 1,2-Эпоксипропен 2,00 -112 34 -37 1,9 37,0 49 901 430 4,55 0,70 0,03 Т2 IIB c
CH CHCH O
3 2 75-83-2 2,2-Диметилбутан 2,97 -100 50 -48 1,0 7,0 36 260 405 Т2 IIA d
(CH ) CCH CH
3 3 2 3 75-85-4 2-Метил-2-бутанол 3,03 -8 102 18 1,4 10,2 50 374 392 1,10 Т2 IIA a
CH CH C(OH)(CH )
3 2 3 2 75-88-5 Ацетонциангидрин 2,90 -20 82 74 2,2 12,0 543 Т1
CH C(OH)CNCH
3 3 75-89-8 2,2,2-Трифторэтанол 3,45 -44 77 30 8,4 28,8 350 1195 463 3,00 Т1 IIA a
CF CH OH
3 2 76-37-9 2,2,3,3-Тетрафтор- 4,55 -15 109 43 437 1,90 Т2 IIA a
1-пропанол
HCF CF CH OH
2 2 2 77-73-6 Дициклопентадиен 4,55 33 172 36 0,8 43 455 0,91 Т1 IIA a
(технический)
C H
10 12
77-78-1 Диметилсульфат 4,34 -32 188 83 449 1,00 Т2 IIA a (CH O) SO
3 2 2 78-10-4 Тетраэтилсиликат 7,18 -83 169 38 0,45 7,2 174 Т4
(C H ) Si
2 5 4
78-78-4 2-Метилбутан 2,50 -160 28 -56 1,3 8,3 38 242 420 0,98 Т2 IIA a (CH ) CHCH CH
3 2 2 3 78-80-8 2-Метил-1-бутен-3-ин 2,28 -113 32 -54 1,4 38 272 0,78 Т3 IIB a
HC=CC(CH )CH
3 2 78-81-9 Изобутиламин 2,52 -85 66 -20 1,47 14,0 44 330 374 1,15 Т2 IIA a (CH ) CHCH NH при 3 2 2 2 100 °C 78-83-1 2-Метил-1-пропанол 2,55 -108 +108 28 1,4 11,0 43 340 408 105 мг/л 0,96 Т2 IIA a
(CH ) CHCH OH
3 2 2 78-84-2 Изобутаналь 2,48 -65 64 -22 1,6 11,0 47 320 165 0,92 Т4 IIA a
(CH ) CHCHO
3 2
78-86-4 2-Хлорбутан 3,19 -140 68 -21 2,0 8,80 77 339 415 1,16 Т2 IIA a (=бутил хлористый) CH CHClCH CH
3 2 3 78-87-5 1,2-Дихлорпропан 3,90 -80 96 15 3,4 14,5 160 682 557 Т1 IIA d
(=хлористый пропилен)
CH CHClCH Cl
3 2 78-92-2 2-Бутанол 2,55 -89 99 24 1,7 9,8 406 Т2 IIA d
CH CHOHCH CH
3 2 3 78-93-3 2-Бутанон 2,48 -86 80 -10 1,5 13,4 45 402 404 4,8 0,84 0,02 0,92 Т2 IIB a
(=метилэтилкетон)
CH CH COCH
3 2 3 79-09-4 Пропионовая кислота 2,55 -21 141 53 2,1 12,1 64 370 485 1,10 Т1 IIA a
CH CH COOH
3 2 79-10-7 Пропеновая (акриловая) 2,48 13 141 55 2,4 8,0 72 406 0,86 Т2 IIB a
кислота
CH =CHCOOH
2
79-20-9 Метиловый эфир уксусной 2,56 -99 57 -10 3,1 16,0 95 475 505 208 мг/л 0,97 1,08 Т1 IIA c кислоты (=Метилацетат) CH COOCH
3 3 79-22-1 Метиловый 3,30 -61 72 10 7,5 26,0 293 1020 475 1,20 Т1 IIA a
эфир хлоругольной кислоты
(=Метилхлорформиат)
CH OOCCl
3
79-24-3 Нитробензол 2,58 -90 114 27 3,4 107 412 0,87 Т2 IIB d CH CH NO
3 2 2 79-29-8 2,3-Диметилбутан 2,97 -129 58 < -20 1,0 36 396 Т2 IIA d
(CH ) CH(CH )CH CH
3 2 3 2 3 79-31-2 2-Метилпропановая кислота 3,03 -46 155 58 2,0 10,0 443 1,02 Т2 IIA a
(=изобутановая кислота)
(CH ) CHCOOH
3 2
79-38-9 Трифторхлорэтен 4,01 -157 -28 газ 4,6 64,3 220 3117 607 1,50 Т1 IIA a CF =CFCl 2
80-62-6 Метилметакрилат 3,45 -48 101 10 1,7 12,5 71 520 430 0,95 Т2 IIA a CH =CCH COOCH
2 3 3 91-20-3 Нафталин 4,42 80 218 77 0,6 5,9 29 при 317 540 Т1 IIA d C H при 150 °C 10 8 150 °C 95-47-6 1,2-Диметилбензол 3,66 -25 144 30 1,0 7,6 43 335 470 1,09 Т1 IIA a
(=Ксилол)
C H (CH )
6 4 3 2 95-92-1 Диэтилоксалат 5,04 -41 185 76 0,90 IIA a
(COOCH CH )
2 3 2 96-22-0 3-Пентанон 3,00 -42 102 7 1,6 58 445 0,90 Т2 IIA a
(CH CH ) CO
3 2 2 96-33-3 Метилпропеонат 3,00 -75 80 -3 1,95 16,3 71 581 455 5,6 0,85 0,02 0,98 Т1 IIB a
CH =CHCOOCH
2 3 96-37-7 Метилциклопентан 2,90 -142 72 < -10 1,0 8,4 35 296 258 Т3 IIA d
CH CH(CH ) CH
3 2 3 2 97-62-1 Этилизобутират 4,00 -88 110 10 1,6 75 438 0,96 Т2 IIA a
(CH ) CHCOOC H
3 2 2 5 97-63-2 Этилметакрилат 3,90 -75 117 19 1,5 70 1,01 IIA a
CH =CCH COOCH CH
2 3 2 3 97-85-8 2-Метилпропил- 4,93 -81 147 34 0,8 47 424 1,00 Т2 IIA a
2-метилпропаноат
(=Изобутилизобутират)
(CH ) CHCOOCH CH(CH )
3 2 2 3 2 97-88-1 Бутилметакрилат 4,90 163 53 1,0 6,8 58 395 289 0,95 Т3 IIA a
CH =C(CH )COO(CH ) CH
2 3 2 3 3 97-95-0 2-Этилбутанол 3,52 -52 149 57 1,2 8,3 315 Т2
CH CH(CH CH )CH CH OH
3 2 3 2 2 97-99-4 2-Тетрагидрофурилметанол 3,52 178 70 1,5 9,7 64 416 280 0,85 Т3 IIB d
OCH CH CH CHCH OH
2 2 2 2 98-00-0 Фурфуриловый спирт 3,38 -31 171 61 1,8 16,3 70 670 370 0,8 Т2 IIB a
O(CH OH)CHCHCH
2
98-01-1 2-Фуральдегид 3,30 -33 162 60 2,1 19,3 85 768 316 0,88 Т2 IIB a (=фуран-2-альдегид) (=фураль) (=фурфураль) OCH=CHCH=CHCHO
98-82-8 Изопропилбензол 4,13 -96 152 31 0,8 6,5 40 328 424 1,05 Т2 IIA d C H CH(CH ) 6 5 3 2
98-83-9 \alpha - \text{Метилстирол} 4,08 -23 166 40 0,8 11,0 44 330 445 0,88 Т2 IIB a (=1-(Метилвинил)бензол) C H C(CH )=CH
6 5 3 2 98-95-3 Нитробензол 4,25 6 211 88 1,4 40,0 72 2067 481 0,94 Т1 IIA a
C H NO
6 5 2 99-87-6 п-Цимол 4,62 -68 177 47 0,7 5,6 39 366 436 Т2 IIA d
CH C H CH(CH )
3 6 4 3 2 100-37-8 2-Диэтиламиноэтанол 4,0 -70 162 60 320 Т2 IIA d
(=диэтилэтаноламин)
(C H ) NCH CH OH
2 5 2 2 2 100-40-3 Винилциклогексен 3,72 -109 128 15 0,8 35 257 0,96 Т3 IIA a
(CH =CH)CH(CH ) CH
2 2 4 2 100-41-4 Этилбензол 3,66 -95 136 15 0,8 7,8 44 340 431 Т2 IIA d
C H CH CH
6 5 2 3 100-42-5 Стирол 3,60 -31 145 30 1,0 8,0 42 350 490 1,21 Т1 IIA b
(=винилбензол)
(=фенилэтилен)
C H CH=CH
6 5 2 100-43-6 4-Винилпиридин 3,62 171 43 1,1 47 501 0,95 Т1 IIA a
NCHCHC(CH =CH)CHCH
2
100-44-7 \alpha - \text{Хлортолуол} 4,36 -39 179 60 1,1 55 585 Т1 IIA d C H CH Cl
6 5 2 100-52-7 Бензальдегид 3,66 -26 179 64 1,4 62 192 Т4 IIA d
C H CHO
6 5
100-69-6 2-Винилпиридин 3,62 -50 159 35 1,2 51 482 0,96 Т1 IIA a (=2-Этенилпиридин) NC(CH =CH)CHCHCHCH 2
103-09-3 2-Этилгексилацетат 5,94 -93 199 44 0,8 8,1 53 439 335 0,88 Т2 IIB a CH COOCH CH(C H )C H
3 2 2 5 4 9 103-11-7 2-Этилгексилакрилат 6,36 -90 214 82 0,7 8,2 252 Т3
CH =CHCOO(CH ) CH
2 2 4 3 104-76-7 2-Этил-1-гексанол 4,5 -76 182 73 0,9 9,7 288 Т3
CH (CH ) CH(CH CH )CH OH
3 2 3 2 3 2 105-45-3 Метилацетоацетат 4,00 -80 170 62 1,3 14,2 62 685 280 0,85 Т3 IIB a
CH COOCH COCH
3 2 3 105-46-4 Фторбутиловый эфир 4,00 -99 112 -18 1,3 7,5 422 Т2
уксусной кислоты
(=Фторбутилацетат)
(=Уксусно-фтор-
бутиловый эфир)
CH COOCH(CH )CH CH
3 3 2 3 105-48-6 Изопропилхлорацетат 4,71 151 42 1,6 89 426 1,24 Т2 IIA a
ClCH COOCH(CH )
2 3 2 105-54-4 Этилбутират 4,00 -93 121 21 1,4 66 435 0,92 Т2 IIA a
CH CH CH COOCH CH
3 2 2 2 3 105-58-8 Диэтилкарбонат 4,07 -43 126 24 1,4 11,7 69 570 450 0,83 Т2 IIB a
(CH CH O) CO
3 2 2 106-35-4 3-Гептанон 3,94 -38 298 37 1,1 7,3 410 Т2
CH CH CO(CH ) CH
3 2 2 3 3 106-42-3 1,4-Диметилбензол 3,66 13 138 25 0,9 7,6 42 335 535 1,09 Т1 IIA a
(=пара-Ксилол)
C H (CH )
6 4 3 2 106-46-7 Дихлорбензолы 5,07 53 174 66 2,2 9,2 134 564 648 Т1 IIA d
C H Cl
6 4 2 106-58-1 1,4-Диметилпиперазин 3,93 -1 131 21,5 1,0 47 199 1,00 Т4 IIA a
NH(CH )CH CH NH(CH )CH CH
3 2 2 3 2 2 106-89-8 1-Хлор-2,3-эпоксипропан 3,19 -48 116 28 2,3 34,4 86 1325 385 0,74 Т2 IIB a
OCH CHCH Cl
| 2 | 2 |
|---|
106-92-3 1-Пропенилокси- 3,94 -100 154 45 249 0,70 Т3 IIB a 2,3-эпоксипропан (1-аллилокси- 2,3-эпоксипропан) CH =CH-CH -O-CHCH CH O
2 2 2 2 106-96-7 3-Бром-1-пропин 4,10 -61 89 10 3,0 324 Т2
(=Пропаргилбромид)
CH_{3}CH \equiv CBr
106-97-8 Бутан 2,05 -138 -1 газ 1,4 9,3 33 225 372 3,2 0,98 0,02 0,94 Т2 IIA c CH (CH ) CH
3 2 2 3 106-98-9 1-Бутен 1,93 -185 -6 газ 1,6 10,0 38 235 345 0,94 Т2 IIA a
CH =CHCH CH
2 2 3 106-99-0 1,3-Бутадиен 1,87 -109 -5 газ 1,4 16,3 31 365 420 3,9 0,79 0,02 0,76 Т2 IIB c
(=дивинил)
(=эритрен)
CH =CHCH=CH
2 2 107-00-6 Бутин-1 1,86 -125 8 газ 0,71 IIB a
CH CH C=CH
3 2 107-02-8 Пропеналь 1,93 -88 52 -18 2,8 31,8 65 728 217 0,72 Т3 IIB a
(=акролеин)
CH =CHCHO
2
107-05-1 3-Хлор-1-пропен 2,64 -136 45 -32 2,9 11,2 92 357 390 1,17 1,33 Т2 IIA a (=аллилхлорид) CH =CHCH Cl
2 2 107-06-2 1,2-Дихлорэтан 3,42 -36 84 13 6,2 16,0 255 654 438 9,5 1,80 0,05 Т2 IIA a
CH ClCH Cl
2 2 107-07-3 2-Хлорэтанол 2,78 -68 128 55 4,9 16,0 160 540 425 Т2 IIA d
(=этиленхлоргидрин)
(=2-хлорэтанол)
CH ClCH OH
2 2 107-10-8 Пропиламин 2,04 -83 49 -37 2,0 10,4 49 258 318 1,13 Т2 IIA d
CH (CH ) NH
3 2 2 2 107-13-1 Пропенонитрил 1,83 -82 77 -5 2,8 28,0 64 620 480 7,1 0,87 0,02 0,78 Т1 IIB c
(=акрилонитрил)
CH =CHCN
2
107-15-3 1,2-Диаминоэтан 2,07 8 116 33 2,5 16,5 64 396 385 1,18 Т2 IIA a (=этилендиамин) NH CH CH NH
2 2 2 2 107-18-6 2-Пропен-1-ол 2,00 -129 97 21 2,5 18,0 61 438 378 0,84 Т2 IIB a
(=аллиловый спирт)
CH =CHCH OH
2 2 107-19-7 2-Пропин-1-ол 1,89 -48 115 33 2,4 55 346 0,58 Т2 IIB a
HC \equiv CCH_{2}OH
107-20-0 Хлоруксусный альдегид 2,69 88 5,7 18,4 ClCH CHO (вод- 2 ный
раст-
вор
40%)
107-30-2 Метоксихлорметан 2,78 -104 59 -8 1,00 IIA a CH OCH Cl
3 2 107-31-3 Метилформиат 2,07 -100 32 -20 5,0 23,0 125 580 525 0,94 Т2 IIA a
(=Муравьиная кислота)
HCOOCH
3
108-01-0 2-(Диметиламино)этанол 3,03 -40 131 39 220 Т3 IIA d (CH ) NC H OH
3 2 2 4 108-03-2 1-Нитропропан 3,10 -108 132 35 2,2 82 420 0,84 Т2 IIB a
CH CH CH NO
3 2 2 2 108-05-4 Винилацетат 3,00 -100 72 -7 2,6 13,4 93 478 385 4,75 0,94 0,02 Т2 IIA a
CH COOCH=CH
3 2 108-10-1 4-Метил-2-пентанон 3,45 -80 116 16 1,2 8,0 50 336 475 1,01 Т1 IIA a
(CH ) CHCH COCH
3 2 2 3 108-11-2 4-Метил-2-пентанол 3,50 -60 133 37 1,14 5,5 47 235 334 1,01 Т2 IIA a
(CH ) CHCH CHOHCH
3 2 2 3 108-18-9 N-(1-Метилэтил)- 3,48 -61 82 -20 1,2 8,5 49 358 285 1,02 Т3 IIA a
2-пропанамин
(=Диизопропиламин)
((CH ) CH) NH
3 2 2 108-20-3 Диизопропиловый эфир 3,52 -86 69 -28 1,0 21,0 45 900 405 2,6 0,94 0,06 Т2 IIA a
(=2-изопропоксипропан)
((CH ) CH) O
3 2 2 108-21-4 Изопропилацетат 3,51 -17 90 1 1,7 8,1 75 340 425 1,05 Т2 IIA a
(=Изопропиловый эфир
уксусной кислоты)
(=уксусноизопропиловый эфир)
CH COOCH(CH )
3 3 2 108-24-7 Ангидрид уксусной кислоты 3,52 -73 140 49 2,0 10,3 85 428 316 1,23 Т2 IIA a
(CH CO) O
3 2 108-38-3 1,3-Диметилбензол 3,66 -48 139 25 1,0 7,0 310 465 1,09 Т1 IIA d
(=мета-ксилол)
C H (CH )
6 4 3 2 108-62-3 Метальдегид 6,10 246 ./. 36 IIA d
(C H O)
2 4 4 108-67-8 1,3,5-Триметилбензол 4,15 -45 165 44 0,8 7,3 40 365 499 0,98 Т1 IIA a
CHC(CH )CHC(CH )CHC(CH )
3 3 3 108-82-7 2,6-Диметил-4-гептанол 4,97 -65 176 75 0,7 6,10 42 370 290 0,93 Т3 IIA a
((CH ) CHCH ) CHOH
3 2 2 2 108-87-2 Метилциклогексан 3,38 -127 101 -4 1,0 6,70 41 275 250 Т3 IIA d
CH CH(CH ) CH
3 2 4 2 108-88-3 Толуол 3,20 -95 111 4 1,0 7,8 39 300 530 1,06 Т1 IIA d
C H CH
6 5 3 108-89-4 4-Метилпиридин 3,21 3 145 43 1,1 7,8 42 296 534 1,12 Т1 IIA a
NCHCHC(CH )CHCH
3 2 108-90-7 Хлорбензол 3,88 -45 132 28 1,3 11,0 60 520 593 Т1 IIA d
(=Фенилхлорид)
C H Cl
6 5
108-91-8 Циклогексиламин 3,42 -18 134 27 1,1 9,4 47 275 Т3 IIA d (=Аминоциклогексан) CH (CH ) CHNH
| 2 2 4 | 2 |
|---|
108-93-0 Циклогексанол 3,45 24 161 61 1,2 11,1 50 460 300 Т3 IIA d CH (CH ) CHOH
| 2 2 4 |
|---|
108-94-1 Циклогексанон 3,38 -26 156 43 1,3 9,4 53 386 419 3,0 0,95 0,03 Т2 IIA a (=анон) (=пимелинкетон) CH (CH ) CO
| 2 2 4 |
|---|
108-95-2 Фенол 3,24 41 182 75 1,3 9,5 50 370 595 Т1 IIA d C H OH 6 5
108-99-6 3-Метилпиридин 3,21 -18 144 43 1,4 8,1 53 308 537 1,14 Т1 IIA a NCHC(CH )CHCHCH
| 3 |
|---|
109-06-8 2-Метилпиридин 3,21 -70 128 27 1,2 45 533 1,08 Т1 IIA a NC(CH )CHCHCHCH
| 3 |
|---|
109-55-7 N,N-Диметил- 3,52 -70 134 26 1,2 50 219 0,95 Т3 IIA a 1,3-диаминопропан (CH ) N(CH ) NH
3 2 2 3 2 109-60-4 Пропилацетат 3,50 -92 102 10 1,7 8,0 70 343 430 135 мг/л 1,04 Т2 IIA a
CH COOCH CH CH
3 2 2 3 109-65-9 1-Бромбутан 4,72 -112 102 13 2,5 6,6 6,6 143 265 Т3 IIA d
CH (CH ) CH Br
3 2 2 2 109-66-0 n-Пентан 2,48 -130 36 -40 1,1 8,7 33 260 243 2,55 0,93 0,02 0,97 Т3 IIA c
CH (CH ) CH
3 2 3 3 109-69-3 1-Хлорбутан 3,20 -123 78 -12 1,8 10,0 69 386 245 1,06 Т3 IIA a
(=бутил хлористый)
CH (CH ) CH Cl
3 2 2 2 109-73-9 Бутиламин 2,52 -50 78 -12 1,7 9,8 49 286 312 0,92 1,13 Т2 IIA c
CH (CH ) NH
3 2 3 2 109-79-5 n-Бутилмеркаптан 3,10 -116 98 2 1,4 11,3 272 Т3
CH (CH ) SH
3 2 3 109-86-4 2-Метоксиэтанол 2,63 -86 104 39 1,8 20,6 76 650 285 0,85 Т3 IIB a
CH OCH CH OH
3 2 2 109-87-5 Диметоксиметан 2,60 -105 43 -21 2,2 19,9 71 630 235 0,86 Т3 IIB a
(=Метилаль)
(=Диметилформаль)
CH (OCH )
2 3 2 109-89-7 Диэтиламин 2,53 -50 56 -23 1,7 10,1 50 306 312 1,15 Т2 IIA a
(C H ) NH
2 5 2
109-94-4 Этилформиат 2,55 -80 54 -20 2,7 16,5 87 497 440 0,91 Т2 IIA a HCOOCH CH 2 3
109-95-5 Этилнитрит; см 5.2.2 2,60 17 -35 3,0 50,0 94 1555 95 270 мг/л 0,96 Т6 IIA a
или (8013 CH CH ONO -58-9) 3 2
замечание: оба номера действи- тельны
109-99-9 Тетрагидрофуран 2,49 -108 64 -14 1,5 12,4 46 370 230 0,87 Т3 IIB a CH (CH ) CH O
| 2 2 2 2 |
|---|
110-00-9 Фуран 2,30 -86 32 < -20 2,3 14,3 66 408 390 0,68 Т2 IIB a CH=CHCH=CHO
110-01-0 Тетрагидротиофен 3,04 -96 121 13 1,1 12,3 42 450 200 0,99 Т4 IIA a CH (CH ) CH S
| 2 2 2 2 |
|---|
110-02-1 Тиофен 2,90 -36 84 -9 1,50 12,5 50 435 395 0,91 Т2 IIA a CH=CHCH=CHS
110-05-4 Ди-трет-бутилпероксид 5,0 -40 110 4 0,74 100 45 170 0,84 Т4 IIB a (CH ) COOC(CH )
3 3 3 3 110-43-0 2-Гептанон 3,94 -35 151 39 1,1 7,9 52 378 305 Т2 IIA d
CH CO(CH ) CH
3 2 4 3 110-54-3 Гексан (смесь изомеров) 2,97 -22 1,0 8,9 35 319 225 2,5 0,93 0,02 0,88 Т3 IIA c
(n-гексан) CH (CH ) CH
3 2 4 3 110-62-3 1-Пентаналь 2,97 -92 103 6 1,4 9,5 50 206 Т3
CH (CH ) CHO
3 2 3 110-71-4 1,2-Диметоксиэтан 3,10 -58 84 -6 1,6 10,4 60 390 197 0,72 Т4 IIB a
(=моноглим)
(=этиленгликоля
диметиловый эфир)
CH O(CH ) OCH
3 2 2 3 110-80-5 2-Этоксиэтанол 3,10 -100 135 40 1,7 15,7 68 593 235 0,78 Т3 IIB a
(=Этилцеллозольв)
(=Этиловый эфир
этиленгликоля)
CH CH OCH CH OH
3 2 2 2 110-82-7 Циклогексан 2,83 7 81 -17 1,0 8,0 35 290 244 90 мг/л 0,94 Т3 IIA a
CH (CH ) CH
| 2 2 4 | 2 |
|---|
110-83-8 Циклогексен 2,90 -104 83 -17 1,1 8,3 37 244 0,94 0,97 Т3 IIA d CH (CH ) CH=CH
| 2 2 3 |
|---|
110-86-1 Пиридин 2,73 -42 116 18 1,7 12,4 56 398 482 Т1 IIA d C H № 5 5
110-88-3 1,3,5-Триоксан 3,11 62 115 45 3,2 29,0 121 1096 410 0,75 Т2 IIB b OCH OCH OCH
| 2 2 | 2 |
|---|
110-91-8 Морфолин 3,00 -5 129 33 1,4 15,2 65 550 275 0,92 Т3 IIA a (=диэтиленимида окись) (=тетрагидро-1,4-оксазин) OCH CH NHCH CH
| 2 2 2 | 2 |
|---|
110-96-3 Диизобутиламин 4,45 -70 139 26 0,8 3,60 42 190 256 1,12 Т3 IIA d ((CH ) CHCH ) NH
3 2 2 2 111-15-9 2-Этоксиэтилацетат 4,56 -62 156 51 1,2 12,7 68 642 380 0,97 0,53 Т2 IIA a
CH COOCH CH OCH CH
3 2 2 2 3 111-27-3 1-Гексанол 3,50 -45 157 60 1,1 11,8 47 502 280 3,0 0,85 0,06 Т3 IIB a
(=амилкарбинол)
CH (CH ) CH
3 2 4 3 111-43-3 Дипропиловый эфир 3,53 - 122 90 < -5 1,18 50 175 Т4 IIB a
CH (CH ) O
3 2 2 111-49-9 Азепан 3,41 -37 135 23 279 1,00 Т3 IIA a CH (CH ) NH до
| 2 2 5 | 137 |
|---|
111-65-9 n-Октан 3,93 -57 126 13 0,8 6,5 38 311 206 1,94 0,94 0,02 Т3 IIA a CH (CH ) CH
3 2 6 3 111-69-3 1,4-Дицианобутан 1,00 2 295 93 1,70 5,0 550 Т1
(=Адипонитрил)
NC(CH ) CN
2 4
111-70-6 1-Гептанол 4,03 -34 175 60 0,9 43 275 0,94 Т3 I; IA a CH (CH ) CH OH
3 2 5 2 111-76-2 2-Бутоксиэтанол 4,1 -75 171 61 1,1 12,7 238 Т3
CH (CH ) OCH OH
3 2 3 2 111-84-2 Нонан 4,43 -51 151 30 0,7 5,6 37 301 205 Т3 IIA d
CH (CH ) CH
3 2 7 2 111-87-5 1-Октанол 4,50 -60 195 81 0,9 7,0 49 385 270 1,05 Т3 IIA d
(=гептилкарбинол)
CH (CH ) CH OH
3 2 6 2 111-90-0 2-(2-Этоксиэтокси)этанол 4,62 -80 202 94 1,3 73 190 0,94 Т4 IIA a CH CH OCH CH OCH CH OH до 3 2 2 2 2 2 -76 112-07-2 Бутоксиэтанол 5,52 64 192 71 0,9 8,9 340 Т2
C H O(CH ) OCOCH
4 9 2 2 3 112-30-1 1-Деканол 5,30 7 230 82 0,7 5,5 288 Т3
(=дециловый спирт)
CH (CH ) OH
3 2 9 112-34-5 2-(2-Бутоксиэтокси)этанол 5,59 -68 231 > 100 0,85 58 225 1,11 Т3 IIA a
CH (CH ) OCH CH OCH CH OH
3 2 3 2 2 2 2 112-41-4 1-Додецен 5,80 -32 213 77 0,6 42 225 Т3
CH (CH ) CH=CH
3 2 9 2 112-58-3 Дигексиловый эфир 6,43 -43 227 75 187 Т4 IIA d
(CH (CH ) ) O
3 2 5 2 115-07-1 Пропен 1,50 -185 -48 газ 2,0 11,1 35 194 455 4,8 0,91 0,02 Т1 IIA a
(=Пропилен)
CH =CHCH
2 3 115-10-6 Диметиловый эфир 1,59 -142 -25 газ 2,7 32,0 51 610 240 7,0 0,84 0,06 Т3 IIB a
(=метиловый эфир)
(CH ) O
3 2
115-11-7 2-Метил-1-пропен 1,93 -140 -7 газ 1,6 10,0 37 235 483 1,00 Т1 IIA a (CH ) C=CH
3 2 2 116-14-3 Тетрафторэтен 3,40 -143 -76 газ 10,0 59,0 420 2245 255 0,60 Т3 IIB a
CF =CF
2 2 121-44-8 Триэтиламин 3,50 -115 89 -8 1,2 8,0 51 339 215 Т3 IIA d
(CH CH ) N
3 2 3 121-69-7 Ксилидин 4,17 2 194 62 1,2 7,0 60 350 370 Т2
C H (CH ) NH
6 3 3 2 2 123-05-7 2-Этилгексаналь 4,4 -50 163 42 0,9 7,2 185 Т4
CH CH(CH CH )(CH ) CHO
3 2 3 2 3 123-38-6 1-Пропаналь 2,00 -81 49 < -26 2,0 47 188 0,86 Т4 IIB a
CH CH CHO
3 2 123-42-2 4-Гидрокси-4-метил- 4,00 -47 166 58 1,8 6,9 88 336 680 Т1 IIA d
2-пентанон
CH COCH C(CH ) OH
3 2 3 2 123-51-3 3-Метил-1-бутанол 3,03 -117 131 42 1,3 10,5 47 385 339 1,06 Т2 IIA a
(CH ) CH(CH ) OH
3 2 2 2 123-54-6 2,4-Пентандион 3,50 -23 140 34 1,7 71 340 3,3 0,95 0,15 Т2 IIA a
CH COCH COCH
3 2 3 123-63-7 2,4,6-Триметил- 4,56 12 124 27 1,3 72 235 1,01 Т3 IIA a
1,3,5-триоксан
OCH(CH )OCH(CH )OCH(CH )
3 3 3 123-72-8 1-Бутаналь 2,48 -97 75 -12 1,7 12, 5 51 378 205 0,92 Т3 IIA a
CH CH CH CHO
3 2 2 123-86-4 Бутилацетат 4,01 -77 127 22 1,2 8,5 58 408 390 130 мг/л 1,04 1,08 Т2 IIA c
CH COOCH (CH ) CH
3 2 2 2 3 123-91-1 1,4-Диоксан 3,03 10 101 11 1,4 22, 5 51 813 375 4,75 0,70 0,02 0,19 Т2 IIB a
OCH CH OCH CH
| 2 2 2 | 2 |
|---|
124-13-0 Октаналь 4,42 12 171 52 200 Т4 IIA a CH (CH ) CHO до 15 3 2 6 124-18-5 Декан (смесь изомеров) 4,90 46 0,7 5,6 41 332 235 120 мг/л 1,05 Т3 IIA a (n-декан) C H
10 22
124-40-3 Диметиламин 1,55 -92 7 газ 2,8 14,4 53 272 400 1,15 Т2 IIA a (CH ) NH 3 2
126-99-8 2-Хлорбутадиен-1,3 3,0 60 -29 1,9 20,0 320 Т2 (=хлоропрен) CH =CClCH=CH
2 2 138-86-3 Дипентен 4,66 -89 175 43 0,7 6,1 39 348 237 1,18 Т3 IIA a
CH CCHCH CH(С(CH )=CH )CH CH
3 2 3 2 2 2 140-88-5 Этиловый эфир 3,45 -75 100 9 1,4 14,0 59 588 350 4,3 0,86 0,04 Т2 IIB a
акриловой кислоты
(=Этилакрилат)
CH =CHCOOCH CH
2 2 3 141-32-2 н-Бутилакрилат 4,41 -65 148 38 1,2 9,9 63 425 268 0,88 Т3 IIB a
(=бутиловый эфир
акриловой кислоты)
CH =CHCOOC H
2 4 9 141-43-5 2-Аминоэтанол 2,10 10 172 85 410 Т2 IIA d
(=моноэтаноламин)
NH CH CH OH
2 2 2 141-78-6 Этиловый эфир 3,04 -83 77 -4 2,0 12, 8 73 470 470 4,7 0,99 0,04 Т1 IIA a
уксусной кислоты
(=Этилацетат)
CH COOCH CH
3 2 3 141-79-7 4-Метил-3-пентен-2-он 3,78 -59 130 24 1,6 7,2 64 289 306 0,93 Т2 IIA a
(=мезитила окись)
(CH ) CCHCOCH
3 2 3 141-97-9 Этилацетоацетат 4,50 -44 180 65 1,0 9,5 54 519 350 0,96 Т2 IIA a
CH COCH COOCH CH
3 2 2 3 142-29-0 Циклопентен 2,30 - 135 46 < -22 1,48 41 309 0,96 Т2 IIA a
CH=CHCH CH CH
| 2 2 |
|---|
142-82-5 Гептан (смесь изомеров) 3,46 -91 98 -7 0,85 6,7 35 281 204 2,3 0,91 0,02 0,88 Т3 IIA c (n-гептан) C H 7 16
142-84-7 Дипропиламин 3,48 -40 105 4 1,2 9,1 50 376 260 0,95 Т3 IIA a (CH CH CH ) NH
3 2 2 2 142-96-1 Дибутиловый эфир 4,48 -95 141 25 0,9 8,5 48 460 175 2,6 0,86 0,02 Т4 IIB c
(CH (CH ) ) O
3 2 3 2 151-56-4 Этиленимин 1,5 -71 55 -11 3,3 54,8 320 0,48 Т2 IIB b
(=Азиридин)
CH CH N
3 2 287-23-0 Циклобутан 1,93 -91 13 газ 1,8 42 IIA d
(=тетраметилен)
CH (CH ) CH
| 2 2 2 | 2 |
|---|
287-92-3 Циклопентан 2,40 -94 49 -37 1,4 41 320 1,01 Т2 IIA d (=пентаметилен) CH (CH ) CH
| 2 2 3 | 2 |
|---|
291-64-5 Циклогептан 3,39 -8 119 6 1,1 6,7 44 275 IIA d CH (CH ) CH
| 2 2 3 | 2 |
|---|
300-62-9 Бензедрин 4,67 200 < 100 IIA d C H CH CH(NH )CH
6 5 2 2 3 350-57-2 1,1,2,2-Тетрафторэтоксибензол 6,70 152 47 1,6 126 483 1,22 Т1 IIA а C H OCF CF H до 6 5 2 2 162 359-11-5 Трифторэтен 2,83 -51 ./. 15, 3 27,0 502 904 319 1,40 Т2 IIA a
CF =CFH
2
420-46-2 1,1,1-Трифторэтан 2,90 -111 -47 ./. 6,8 17,6 234 605 714 > 2,00 Т1 IIA a CF CH
3 3 461-53-0 Бутирилфторид 3,10 66 < -14 2,6 95 440 1,14 Т2 IIA a
CH (CH ) COF
3 2 2 463-58-1 Углерод сульфидоксид 2,07 -139 -50 газ 6,5 28,5 160 700 209 1,35 Т3 IIA a
COS
493-02-7 Декалин 4,76 -30 187 54 0,7 4,9 40 284 288 Т3 IIA d CH (CH ) CHCH(CH ) CH
│ 2 2 3│ │ 2 3│ 2
└────────┘ └───────┘
──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────
504-60-9 1,3-Пентадиен 2,34 41 < -31 1,2 9,4 35 261 361 0,97 Т2 IIA a
CH =CH-CH=CH-CH
2 3
──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────
507-20-0 2-Метил-2-хлорпропан 3,19 -27 51 < -18 541 1,40 Т1 IIA a
(CH ) CCl
3 3
──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────
513-35-9 2-Метил-2-бутен 2,40 -134 38 -53 1,3 6,6 37 189 290 0,96 Т3 IIA a
(CH ) C=CHCH
3 2 3
──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────
513-36-0 2-Метил-1-хлорпропан 3,19 -131 69 < -14 2,0 8,8 75 340 416 1,25 Т2 IIA a
(CH ) CHCH Cl
3 2 2
──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────
526-73-8 1,2,3-Триметилбензол 4,15 -26 176 51 0,8 7,0 470 Т1 IIA d CHCHCH(CH )C(CH )C(CH )
| 3 3 | 3 |
|---|
534-22-5 2-Метилфуран 2,83 -89 64 < -16 1,4 9,70 47 325 318 0,95 Т2 IIA a OC(CH )CHCHCH
| 3 |
|---|
536-74-3 Этинилбензол 3,52 -45 142 41 420 0,86 Т2 IIB a (=фенилацетилен) C_{6}H_{5}C \equiv CH
540-54-5 1-Хлорпропан 2,70 -123 47 -32 2,4 11,1 78 365 520 Т1 IIA a CH CH CH Cl
3 2 2 540-59-0 1,2-Дихлорэтен 3,55 -57 48 -10 9,7 12,8 391 516 440 3,91 Т2 IIA a (=Ацетилен дихлорид) до ClCH=CHCl 60 540-67-0 Метилэтиловый эфир 2,10 -139 7 газ 2,0 10,1 50 255 190 Т4 IIB d
CH OCH CH
3 2 3 540-84-1 2,2,4-Триметилпентан 3,90 -107 99 -12 0,7 6,0 34 284 413 2 1,04 0,04 Т2 IIA a
(=Изооктан)
(CH ) CHCH C(CH )
3 2 2 3 3 540-88-5 трет-Бутиловый эфир 4,00 97 1 1,3 7,3 435 Т2
уксусной кислоты
CH COOC(CH )
3 3 3 542-92-7 1,3-Циклопентадиен 2,30 -97 40 -50 465 0,99 Т1 IIA a
CH CH=CHCH=CH
| 2 |
|---|
544-01-4 Диизопентиловый эфир 5,45 -96 173 44 1,2 7 104 185 0,92 Т4 IIA a (CH ) CH(CH ) O(CH ) CH(CH )
3 2 2 2 2 2 3 2 554-14-3 2-Метилтиофен 3,40 -63 113 -1 1,3 6,5 52 261 433 1,15 Т2 IIA a
SC(CH )CHCHCH
| 3 |
|---|
557-99-3 Ацетилфторид 2,14 -84 21 < -17 5,6 19,9 142 505 434 1,54 Т2 IIA a CH COF 3
563-47-3 2-Метил-3-хлорпропен 3,12 -80 72 -16 2,1 77 476 1,16 Т1 IIA a CH =C(CH )CH Cl
2 3 2 583-48-2 3,4-Диметилгексан 3,87 118 2 0,8 6,5 38 310 305 Т2 IIA d
CH CH CH(CH )CH(CH )CH CH
3 2 3 3 2 3 590-01-2 н-Бутилпропионат 4,48 -90 146 38 1,0 7,7 53 409 405 0,93 Т2 IIA a
C H COOC H
2 5 4 9 590-18-1 цис-2-Бутен 1,93 -139 4 газ 1,6 10,0 40 228 325 0,89 Т2 IIB a
CH CH=CHCH
3 3 590-86-3 3-Метилбутаналь 2,97 -51 92 -5 1,3 13 60 207 0,98 Т3 IIA a
(CH ) CHCH CHO
3 2 2 591-78-6 2-Гексанон 3,46 -56 128 23 1,2 9,4 50 392 420 0,98 Т2 IIA a
CH CO(CH ) CH
3 2 3 3 591-87-7 Пропенилацетат 3,45 103 13 1,7 10,1 69 420 348 0,96 Т2 IIA a
(=аллилацетат)
CH =CHCH OOCCH
2 2 3 592-77-8 2-Гептен 3,40 -109 98 < 0 263 0,97 Т3 IIA a
CH (CH ) CH=CHCH
3 2 3 3 598-61-8 Метилциклобутан 2,41 36 IIA d
CH CH(CH ) CH
| 3 | 2 2 | 2 |
|---|
623-36-9 2-Метил-2-пентеналь 3,78 -94 136 30 1,46 58 206 0,84 Т3 IIB a CH CH CHC(CH )COH
3 2 3 624-83-9 Метилизоцианат 1,96 38 -35 5,3 26,0 123 605 517 1,21 Т1 IIA a
CH NCO
3
625-55-8 Изопропилформиат 3,03 68 < -6 469 1,10 Т1 IIA a HCOOCH(CH ) 3 2
626-38-0 Амилацетат 4,50 134 23 11,0 7,5 IIA d CH COOCH(CH )(CH ) CH
3 3 2 2 3 628-63-7 Пентилацетат 4,48 -71 149 25 1,0 7,5 55 387 360 110 мг/л 1,02 Т2 IIA a
CH COO(CH ) CH
3 2 4 3 629-14-1 1,2-Диэтоксиэтан 4,07 -74 122 16 170 0,81 Т4 IIB a
CH CH O(CH ) OCH CH
3 2 2 2 2 3 630-08-0 Углерод оксид насыщенный 0,97 газ 10,9 74,0 126 870 607 40,8 0,84 0,03 Т1 IIB a
при 18 °C (см. 5.2.3) СО
645-62-5 2-Этил-2-гексаналь 4,34 175 40 184 0,86 Т4 IIB a CH CH(CH CH )=CH(CH ) CH
3 2 3 2 2 3 646-06-0 1,3-Диоксолан 2,55 -26 74 -5 2,3 30,5 70 935 245 Т3 IIB d
OCH CH OCH
| 2 2 | 2 |
|---|
674-82-8 4-Метилен-2-оксетанон 2,90 -7 127 33 262 0,84 Т3 IIB a (=Дикетен) CH =CCH C(O)O
| 2 2 |
|---|
677-21-4 3,3,3-Трифтор-1-пропен 3,31 -29 ./. 4,7 184 490 1,75 Т1 IIA a CF CH=CH
3 2 693-65-2 Дипентиловый эфир 5,45 -69 180 57 171 Т4
(CH (CH ) ) O
3 2 4 2 760-23-6 3,4-Дихлор-1-бутен 4,31 -51 123 31 1,3 7,2 66 368 469 1,38 Т1 IIA a
CH =CHCHClCH Cl
2 2 764-48-7 2-Винилоксиэтанол 3,04 143 52 250 0,86 Т3 IIB a
CH =CH-OCH CH OH
2 2 2 765-43-5 Ацетилциклопропан 2,90 -68 114 15 1,7 58 452 0,97 Т1 IIA a
CH CH CHCOCH
| 2 2 | 3 |
|---|
814-68-6 Пропеноилхлорид 3,12 74 -8 2,68 18,0 220 662 463 1,06 Т1 IIA a (=акрилоилхлорид) CH CHCOCl 2
872-05-9 1-Децен 4,84 -66 172 47 0,55 5,7 235 Т3 CH (CH ) CH
2 2 8 3 920-46-7 2-Метилпропеноилхлорид 3,60 -60 99 до 17 2,5 106 510 0,94 Т1 IIA a CH CCH COCl 102 2 3 926-57-8 1,3-Дихлор-2-бутен 4,31 126 27 469 1,31 Т1 IIA a
CH CCl=CHCH Cl
3 2 994-05-8 2-Метил-2-метоксибутан 3,50 -80 86 < -14 1,18 50 345 1,01 Т2 IIA a
(CH ) C(OCH )CH CH
3 2 3 2 3 1120-56-5 Метиленциклобутан 2,35 -135 42 < 0 1,25 8,6 35 239 352 0,76 Т2 IIB a
C(=CH )(CH ) CH
| 2 2 2 | 2 |
|---|
1122-03-8 4,4,5-Триметил-1,3-диоксан 4,48 35 284 0,90 Т3 IIA a OCH OCH(CH )C(CH ) CH
| 2 3 3 2 | 2 |
|---|
1300-73-8 Ксилидин 4,17 90 1,0 7,0 50 355 500 Т1 C H (CH ) NH 4,2 до до 6 3 3 2 2 98 545 1319-77-3 Крезол (смесь изомеров) 3,73 81 1,1 50 557 Т1 IIA d
(о-крезол) CH C H OH 3 6 4
1333-74-0 Водород 0,07 -259 -253 газ 4,0 77, 0 3,4 63 560 27 0,29 0,01 0,25 Т1 MC c H 2
1498-64-2 О-Этилдихлортиофосфат 7,27 75 234 1,20 Т3 IIA a C H OPSCl
2 5 2 1634-04-4 трет-Бутоксиметан 3,03 -109 55 -27 1,5 8,4 54 310 385 1,00 Т2 IIA a
CH OC(CH )
3 3 3 1640-89-7 Этилциклопентан 3,40 -138 103 < 5 1,05 6,8 42 280 262 Т3 IIA d
CH CH CH(CH ) CH
| 3 2 | 2 3 | 2 |
|---|
1678-91-7 Этилциклогексан 3,87 -113 132 < 24 0,9 6,6 42 310 238 Т3 IIA d CH CH CH(CH ) CH
| 3 2 | 2 4 | 2 |
|---|
1712-64-7 Изопропилнитрат 3,62 101 11 2,0 100 75 3738 175 Т4 IIB d (CH ) CHONO
3 2 2 1719-53-5 Дихлордиэтилдисилан 5,42 -96 130 24 3,4 233 0,45 IIC a
(C H ) SiCl
2 5 2 2 1738-25-6 3-(Диметиламино)пропионитрил 3,38 -43 170 50 1,57 62 317 1,14 Т2 IIA a 2032-35-1 2-Бром-1,1-диэтоксиэтан 7,34 170 57 175 1,00 Т4 IIA a (CH CH O) CHCH Br до 3 2 2 2 172 2426-08-6 Бутилглицидиловый эфир 4,48 165 44 215 0,78 Т3 IIB a
(=2,3-Эпоксипропил-
бутиловый эфир)
(CH ) OCH
2 3 2
CH CH (CH ) OCH CHCH O
3 2 2 3 2 2 2673-15-6 2,2,3,3,4,4,5,5-Октафтор- 8,97 61 465 1,50 Т1 IIA a
1,1-диметил-1-пентанол
H(CF CF ) C(CH ) OH
2 2 2 3 2 2993-85-3 2,2,3,3,4,4,5,5,6,6,7,7- 9,93 197 ./. 1,6 185 390 1,46 Т2 IIA a
Додекафторгептилметакрилат
CH =C(CH )COOCH (CF ) H
2 3 2 2 6 3583-47-9 2,3-бис(хлорметил) 2,0 1,9 8,5 1,07 0,98 IIA a
окись этилена
CH ClCH CHCHOCH Cl
| 2 2 | 2 | |
| 4170-30-3 2-Бутеналь CH CH=CHCHO 3 | 2,41 -75 102 8 2,1 16,0 62 470 230 0,81 Т3 IIB a | |
4806-61-5 Этилциклобутан 2,90 -147 71 < -16 1,2 7,7 42 272 212 Т3 IIA d CH CH CH(CH ) CH
| 3 2 | 2 2 | 2 |
|---|
5870-82-6 1,1,3-Триэтоксибутан 6,56 33 0,78 5,8 60 451 165 0,95 Т4 IIA a (CH CH O) CHCH CH(CH CH O)CH
3 2 2 2 3 2 3 5891-21-4 5-Хлор-2-пентанон 4,16 172 61 2,0 98 440 1,10 Т2 IIA a
CH CO(CH ) Cl
3 2 3 7383-71-3 2,2,3,3-Тетрафтор- 6,41 135 45 2,4 182 357 1,18 Т2 IIA a
пропилакрилат
CH =CHCOOCH CF CF H
2 2 2 2 7397-62-8 Бутилгидроксиацетат 4,45 -26 187 61 4,2 0,88 0,02 IIB a
HOCH COO(CH ) CH
2 2 3 3 7664-41-7 Аммиак 0,59 -78 -33 газ 15,0 33,6 107 240 630 24,5 3,18 6,85 Т1 IIA a
NH
3
7783-06-4 Диводород сульфид 1,19 -88 -60 газ 4,0 45,5 57 650 260 0,83 Т3 IIB a (=сероводород) H S 2
8006-61-9 Газолин 3,0 -46 1,4 7,6 280 Т3 (=Бензин)
8006-64-2 Терпентинное масло ./. -50 154 35 0,8 253 Т3 IIA d до до -60 170 8008-20-6 Керосин 38 0,7 5,0 210 Т3 IIA d
до 72
17639-76-8 Метил-2-метоксипропинат 4,06 42 48 1,2 58 211 1,07 Т3 IIA a CH CH(CH O)COOCH (при 3 3 3 200
мБар)
20260-76-8 2-Methyl-5-vinylpyridine 4,10 61 520 1,30 Т1 IIA a NC(CH )CHCHC(CH =CH)CH
| 3 2 |
|---|
25377-83-7 Октен (смесь изомеров) 3,66 -18 0,9 5,9 42 270 230 0,95 Т3 IIA a C H 8 16
25639-42-3 Метилциклогексанол 3,93 -50 155 68 295 Т3 IIA d C H OH до 7 13 180 26519-91-5 Метилциклопентадиен-1,3 2,76 73 < -18 1,3 7,6 43 249 432 0,92 Т2 IIA a
(CH )C=CHCH=CHCH
| 3 | 2 |
|---|
29553-26-2 1,1-Диметил-2,2,3,3-тетра- 5,51 35 447 1,42 Т2 IIA a фтор-1-пропанол HCF CF C(CH ) OH
2 2 3 2 30525-89-4 Параформальдегид ./. 70 7,0 73,0 380 0,57 Т2 IIB a
Poly(CH O)
2
34590-94-8 (2-Метоксиметилэтокси)- 5,11 -80 209 74 1,1 10,9 69 270 Т3 пропанол (=Монометиловый эфир дипропиленгликоляр) H COC H OC H OH
3 3 6 3 6 35158-25-9 2-Изопропил-5-метил- 5,31 181 188 > 1,0 Т4 IIA a
2-гексеналь
(CH ) CH-C(CHO)CHCH CH(CH )
3 2 2 3 2 45102-52-1 2,2,3,3-Тетрафторпропил- 6,90 70 1,9 155 389 1,18 Т2 IIA a метакрилат (при CH =C(CH )COOCH CF CF H 68 2 2 2 2 2 мБар) 68476-34-6 Дизельное топливо N 2 52 0,6 6,5 254 Т3 до 96 до
285
- <a id="p100649"></a>1-Метокси-2,2,2-трифтор-1- 5,12 4 8,0 484 430 2,80 Т2 IIA a
хлорэтан
CF CHClOCH
3 3
-
Коксовый газ (см. 5.2.1) газ IIB d или IIC
-
<a id="p100651"></a>Дизельное топливо-6 66 до 132 -
<a id="p100652"></a>4-Метилентетрагидропиран 3,78 2 1,5 60 255 0,89 Т3 IIB a OCH CH C(=CH )CH CH
-
| 2 2 | 2 2 2 |
|---|
- <a id="p100653"></a>2-Метил-3,5-гексадиен-2-ол 3,79 24 347 1,14 Т2 IIA a
CH =CHC=CHC(OH)(CH )
2 3 2
- <a id="p100654"></a>Водяной газ ./. Т1 MC d
Смесь CO + H
2
ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
| МЭК 60050 (426) | IDT | ГОСТ Р МЭК 60050-426-2006 «Международный электротехнический словарь. Часть 426. Электрооборудование для взрывоопасных сред» |
| МЭК 60079-11:2009 | IDT | ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь „i“» |
| МЭК 60079-14:2007 | IDT | ГОСТ Р МЭК 60079-14-2008 «Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок» |
| Примечание. В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: — IDT — идентичные стандарты. | ||
БИБЛИОГРАФИЯ
Дополнительные данные по свойствам горючих материалов могут содержаться в следующих источниках и базах данных. Перечень документов, использованных при составлении таблицы Приложения B.
[a] H. Phillips. A comparison of 'Standard' methods for the determination of Maximum Experimental Safe Gap (MESG). Proceedings of the international symposium on the explosion hazard classification of vapours, gases and dusts. National Academy Press Publication
[b] M.G. Zabetakis. Flammability characteristics of combustible gases and vapours. US Bureau of Mines Bulletin 627. 1965
[c] C.J. Hilado and S.W. Clark. Auto-ignition temperatures of organic chemicals. Chemical Engineering. Sept. 4. 1972. p75 et seq.
[d] Fire and related properties of industrial chemicals. Fire Protection Association (London). Reprinted 1974
[e] Toxic and Hazardous Industrial Chemicals Safety manual: for handling and disposal with toxicity and hazard data. Tokyo The Institute, 1982
[f] NIIAB-447, 1987. (Maximum experimental safe gap, apparatus groups) Washington DC, USA
[g] N. Marinovic. Elecktricni Uredajii Instalacije za Eksplozivnu Atmosferu Plinova i Para (Handbook on explosion protected electrical equipment and installations for explosive gas atmospheres — Apparatus Groups and Temperature Classes, > 4500 titles of chemicals in languages: Latin, English, German, and French); in Croatian, Zagreb 1999
[h] Carl L. Yaws. Matheson Gas Data Book (7-th Edition). 7, Mcgraw Hill Book Co, 2001
[i] Fire protection guide on hazardous materials (13-th Edition). National Fire Protection Association (Boston. Mass.), 2002
[j] E. Brandes and T. Redeker, Maximum experimental safe gap of binary and ternary mixtures, Journal de Physique (Proceedings) Vol 12, No.7, p 207, 2002
[k] Sax's Dangerous Properties of Industrial materials (11-th Edition) Volumes 1 — 3, John Wiley & Sons (2004)
[l] E. Brandes, W. Moller: Sicherheitstechnische Kenngroften, Band 1 Brennbare Flussigkeiten und Gase, NW, Verlag fur neue Wissenschaft, 2003
[m] M. Molnarne, Th. Schendler, V. Schroder: Sicherheitstechnische Kenngroften, Band 2: Explosionsbereiche von Gasgemischen, 2003
[n] K. Nabert, G. Schon and T. Redeker. Sicherheitstechnische Kennzahlen brennbarer Gase und Dampfe Band I und II. 3-rd Edition. Deutscher Eichverlag, 2004
[o] CHEMSAFE — Datenbank fur sicherheitstechnische Kenngrossen (Database for Safety Characteristics) www.dechema.de/chemsafe.html Project by Bundesanstalt fur materialforschung und-prufung, DECHEMA, Physikalisch-Technische Bundesanstalt.
