ГОСТ Р МЭК 1029-2-9-99. Государственый стандарт Российской Федерации. Машины переносные электрические. Частные требования безопасности и методы испытаний торцовочных пил
(принят и введен в действие Постановлением Госстандарта России от 12.01.1999 № 4)
Примечание
Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивает соблюдение требований Федерального закона от 27.12.2009 № 347-ФЗ «Технический регламент о безопасности низковольтного оборудования» (Приказ Росстандарта от 14.09.2010 № 3546). Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения технического регламента о безопасности машин и оборудования, а также для осуществления оценки соответствия (Распоряжение Правительства РФ от 05.08.2010 № 1328-р). Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 27.12.2009 № 347-ФЗ и осуществления оценки соответствия (Распоряжение Правительства РФ от 29.07.2010 № 1284-р).
от 12 января 1999 г. № 4
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ПЕРЕНОСНЫЕ ЭЛЕКТРИЧЕСКИЕ
ЧАСТНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
И МЕТОДЫ ИСПЫТАНИЙ ТОРЦОВОЧНЫХ ПИЛ
Electric transportable tools.
Particular safety requirements
and methods of testing mitre saws
Предисловие
1. Разработан и внесен Техническим комитетом ТК 262 «Инструмент механизированный и ручной».
2. Принят и введен в действие Постановлением Госстандарта России от 12 января 1999 г. № 4.
3. Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 1029-2-9-95 «Безопасность переносных электрических машин. Часть 2. Частные требования к торцовочным пилам».
Настоящий стандарт устанавливает требования безопасности и методы испытаний электрических переносных торцовочных пил, которые дополняют, изменяют или заменяют пункты ГОСТ Р МЭК 1029-1.
Пункты и рисунки, дополняющие ГОСТ Р МЭК 1029-1, имеют нумерацию, начиная с 101.
Методы испытаний выделены курсивом.
1. Область применения
По ГОСТ Р МЭК 1029-1 со следующим изменением:
1.1 Замена первого абзаца
Настоящий стандарт распространяется на переносные торцовочные пилы, предназначенные для распиловки цветных металлов (например, алюминия), древесины и других подобных материалов с пильным диском диаметром не более 400 мм в соответствии с определением по 3.101.
Данный стандарт не распространяется на машины, сочетающие функции торцовочной пилы с функциями дисковой пилы.
2. Нормативные ссылки
3. Определения
По ГОСТ Р МЭК 1029-1 со следующим изменением:
3.21 Замена
Нормальная нагрузка — нагрузка при непрерывной работе пилы, когда крутящий момент на шпинделе имеет такое значение, при котором потребляемая мощность в ваттах равна номинальной потребляемой мощности.
3.101. Торцовочная пила — машина, предназначенная для распиловки цветных металлов (например, алюминия), древесины и других подобных материалов.
Машина имеет стол, служащий опорой для обрабатываемого изделия, которое подается вручную.
Пильный диск крепится на рычаге, подвешенном над столом. Этот рычаг обычно крепится на оси к раме суппорта или непосредственно к столу пилы. В некоторых случаях движение пильного диска осуществляется по направляющим скольжения.
4. Общие требования
5. Испытания. Общие положения
6. Номинальное напряжение
7. Классификация
8. Маркировка
По ГОСТ Р МЭК 1029-1 со следующим изменением:
8.1 Дополнение
Маркировка торцовочных пил должна содержать:
- номинальный диаметр пильного диска;
- номинальную частоту вращения пильного диска на холостом ходу;
- указание направления вращения пильного диска.
Торцовочные пилы, которые можно перенастраивать на различные частоты вращения холостого хода, должны иметь маркировку, расположенную вблизи от регулирующего устройства и указывающую способ изменения частоты вращения холостого хода. Это можно изобразить посредством эскиза.
8.6 Дополнение
Для обозначения направления вращения пильного диска на неподвижно закрепленную деталь, расположенную вблизи оси шпинделя, помещают выпуклую или выдавленную стрелку, видную при смене пильного диска, либо нанесенную другим не менее заметным и устойчивым на стирание способом.
8.13 Дополнение
В инструкции по эксплуатации или информационном листе должны быть следующие указания:
- не применять поврежденные и деформированные пильные диски;
- не использовать пилу, если не установлены защитные ограждения;
- заменять вставку стола в случае ее износа;
- не использовать пилу для резки материалов, отличающихся от алюминия, древесины и аналогичных материалов;
- применять только пильные диски, рекомендованные изготовителем;
- при работе пилой соединять торцовочную пилу с пылесборным устройством;
- обращать внимание на то, чтобы выбор пильного диска зависел от материала обрабатываемого изделия;
- соблюдать особую осторожность, прорезая пазы;
- о наибольшей глубине пропила;
- как поддерживать длинные изделия;
- дополнительные указания для обеспечения безопасности работ, если конструкция торцовочной пилы допускает возможность наклона пильного диска в обе стороны.
Примечание 101. Допускается иллюстрировать режимы работы посредством рисунков.
9. Защита от поражения электрическим током
10. Пуск
11. Потребляемая мощность и ток
12. Нагрев
13. Ток утечки
14. Подавление радио- и телепомех
15. Защита от проникновения посторонних твердых тел и влагостойкость
16. Сопротивление изоляции и электрическая прочность
17. Надежность
18. Ненормальный режим работы
По ГОСТ Р МЭК 1029-1 со следующим изменением
18.1 Дополнение
Примечание 101. Торцовочные пилы считаются машинами, движущие части которых склонны к заклиниванию.
19. Устойчивость и механическая безопасность
По ГОСТ Р МЭК 1029-1 со следующим изменением:
19.1. Торцовочные пилы должны быть оборудованы соответствующей системой ограждения, которую нельзя снять без помощи инструмента.
Система ограждений должна удовлетворять требованиям 19.1.101.
Примечание 101. Допускается обеспечивать необходимую степень механической безопасности другими средствами при условии, что они эффективны и надежны, как и средства, указанные в настоящем стандарте.
19.1.101 Ограждения пильного диска
Торцовочная пила должна иметь в качестве составной части ограждение пильного диска.
Часть пильного диска, не используемая при выполнении распиловки на максимальную глубину, должна быть полностью закрыта неподвижным защитным кожухом.
Оставшаяся часть пильного диска должна быть закрыта подвижным защитным кожухом, закрывающим зубья пильного диска с обеих сторон стола и автоматически возвращающимся в исходное положение при отводе пильного диска от обрабатываемого изделия.
Защитное ограждение должно соответствовать вышеуказанным требованиям в любом положении, в котором может быть использована торцовочная пила.
Подвижный защитный кожух должен быть:
- U-образной конструкции, которая полностью закрывает пильный диск (рисунок 101) или
- открытой конструкции, которая закрывает зубья пильного диска с двух сторон (рисунок 102).

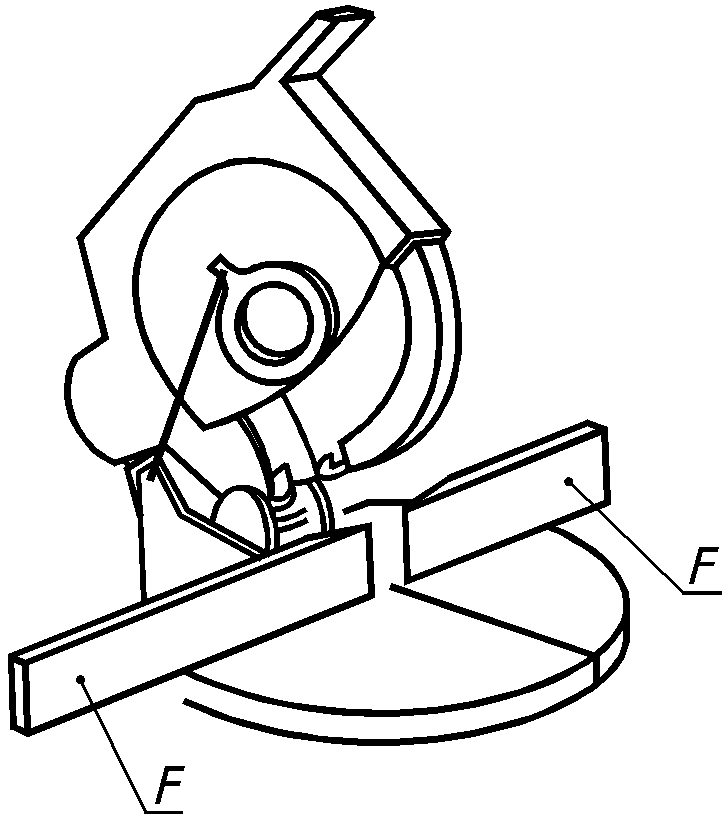

Рисунок 101. Защитный кожух U-образной конструкции
Рисунок 102. Защитный кожух открытой конструкции
В обоих случаях подвижный защитный кожух должен закрывать, по меньшей мере, часть пильного диска, находящегося перед стенкой F (рисунки 101 и 102), и иметь блокирующий механизм, который исключает возможность его открытия, когда торцовочная пила находится в нерабочем положении.
Соответствие этому требованию проверяют осмотром и с помощью жесткого испытательного щупа в соответствии с рисунком 103 в любой возможной позиции.

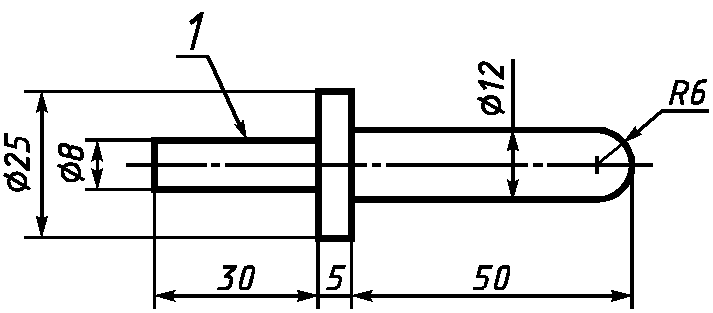

Рисунок 103. Испытательный щуп
19.1.102 Пильный стол
19.1.102.1. Прорезь в столе для пильного диска должна быть как можно меньше (рисунок 104), и зона вокруг пильного диска в том месте, где он проходит сквозь стол, должна представлять собой заменяемую вставку из мягкого материала, например пластмассы, дерева или алюминия.
Рисунок 104. Размеры прорези в столе
Соответствие этому требованию проверяют осмотром и измерением.
19.1.102.2. Конструкция пильного стола должна обеспечивать поддержку обрабатываемого изделия на участке непосредственно рядом с прорезью.
Соответствие этому требованию проверяют осмотром.
19.1.103 Стенка стола
Стол торцовочной пилы должен иметь стенку F (рисунки 101 и 102).
Стенка должна проходить по всей длине стола, и ее высота должна быть равна, по меньшей мере, 0,5 наибольшей глубины пропила.
19.1.104 Фланцы
Диаметры зажимных фланцев пильного диска должны составлять 0,20 диаметра диска.
19.1.105. Отверстия для удаления стружки должны иметь конструкцию, исключающую ситуацию, когда удаляемая стружка ограничивала бы поле зрения оператора или могла бы привести к травме.
19.1.106. Торцовочная пила должна быть оборудована устройством, автоматически возвращающим пильный диск в нерабочее положение после операции распиловки и запирающим его в этом положении.
19.1.107. Торцовочная пила должна исключать возможность касания пильного диска ниже уровня стола.
Соответствие этому требованию проверяют осмотром.
20. Механическая прочность
21. Конструкция
По ГОСТ Р МЭК 1029-1 со следующим изменением:
21.18 Дополнение
Регулирование стола и положение обрабатываемого изделия не должны оказывать влияния на срабатывание сетевого выключателя или устройства управления, а также не должны ограничивать доступ к этому выключателю или устройству управления.
21.20 Дополнение
При восстановлении напряжения после временного прекращения подачи энергии торцовочные пилы не должны включаться автоматически.
21.101. Торцовочные пилы должны снабжаться встроенным пылеотсосным устройством либо устройством, позволяющим смонтировать на нем внешний вакуум-отсос для удаления пыли и стружек.
