ГОСТ Р ИСО 8991-2011. Национальный стандарт Российской Федерации. Изделия крепежные. Система обозначений

(утв. и введен в действие Приказом Росстандарта от 13.12.2011 № 1015-ст)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ КРЕПЕЖНЫЕ

СИСТЕМА ОБОЗНАЧЕНИЙ

Fasteners. Designation system

ISO 8991:1986 Designation system for fasteners (IDT)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1015-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 8991:1986 «Изделия крепежные. Система обозначений» (ISO 8991:1986 «Designation system for fasteners»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает систему обозначений крепежных изделий в стандартах на продукцию.

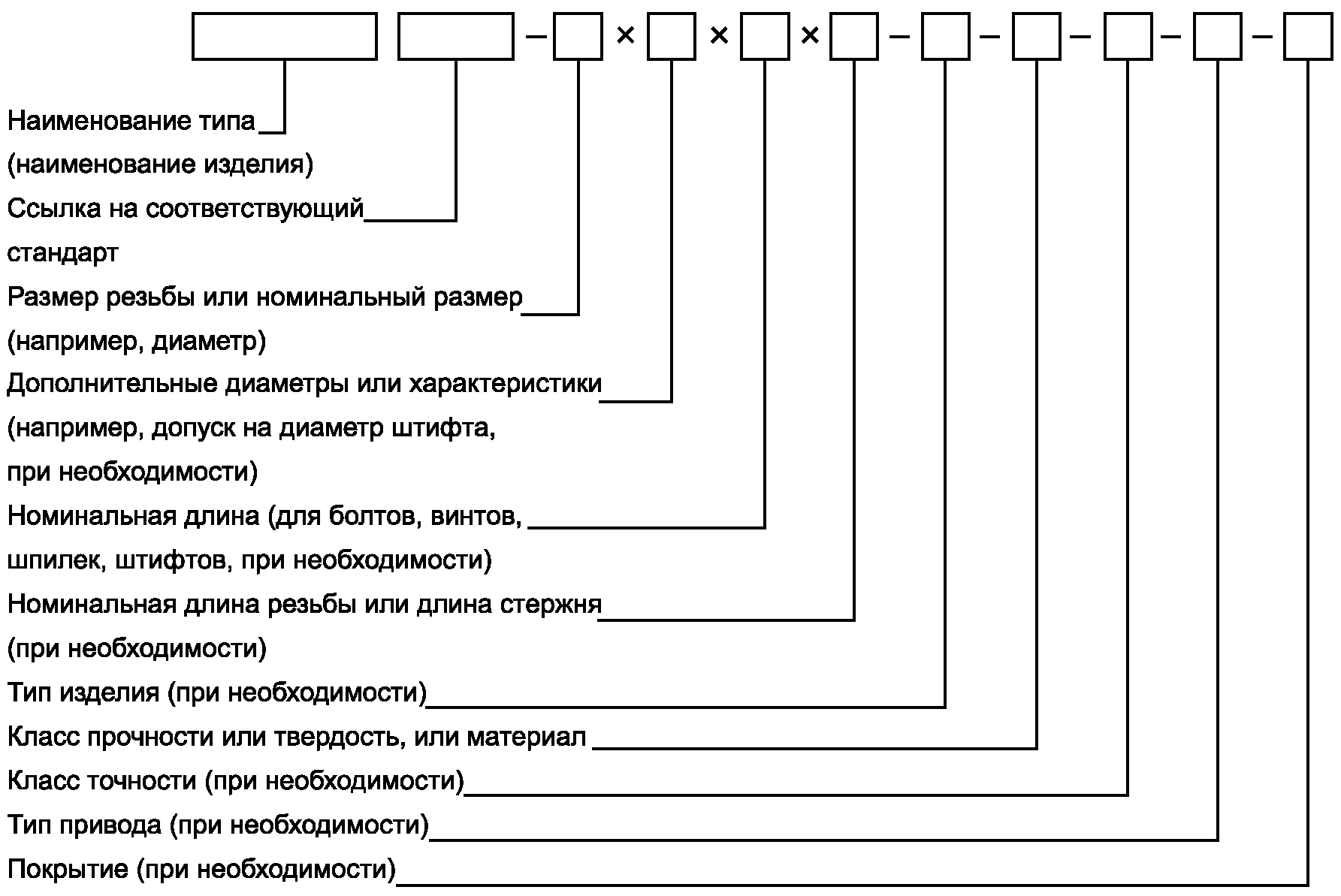

2. Система

3. Примеры

3.1. Пример обозначения болта с шестигранной головкой ИСО 4014, размером резьбы d = М12, номинальной длиной l = 80 мм и классом прочности 8.8:

3.2. Пример обозначения винта с шестигранной головкой ИСО 8676, размером резьбы d = М12 и шагом 1,5, номинальной длиной l = 100 мм и классом прочности 10.9:

3.3. Пример обозначения болта с шестигранной головкой ИСО 4014, размером резьбы d = М12, номинальной длиной l = 80 мм, классом прочности 8.8, электролитическое покрытие в соответствии с ИСО 4042, обозначение А2Р:

3.4. Пример обозначения шестигранной гайки ИСО 4032, размером резьбы d = М12 и классом прочности 8:

3.5. Пример обозначения шестигранной низкой гайки ИСО 4036, размером резьбы d = М6, изготовленной из стали твердостью 110 HV мин. (St):

3.6. Пример обозначения самонарезающего винта со скругленной головкой и крестообразным шлицем ИСО 7049, резьбой ST3,5, номинальной длиной l = 16 мм, с коническим концом типа C и шлицем типа Z:

3.7. Пример обозначения незакаленного цилиндрического штифта ИСО 2338, номинальным диаметром d = 6 мм, с допуском m6, номинальной длиной l = 30 мм, типа A, изготовленного из стали (St):

3.8. Пример обозначения шайбы нормальной серии с фаской ИСО 7090, номинальным внутренним диаметром 8 мм, изготовленной из стали твердостью 140 HV:

---
