от 29 декабря 1999 г. № 853-ст

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОМПЛЕКТ КРОВОПРОВОДЯЩИХ МАГИСТРАЛЕЙ ДЛЯ ГЕМОДИАЛИЗАТОРОВ, ГЕМОФИЛЬТРОВ И ГЕМОКОНЦЕНТРАТОРОВ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ

Extracorporeal blood circuit for haemodialysers,

Дата введения 1 января 2001 года

Предисловие

1. Разработан ЗАО «ВНИИМП-ВИТА».

Внесен Техническим комитетом по стандартизации ТК 11 «Медицинские приборы и аппараты».

2. Принят и введен в действие Постановлением Госстандарта России от 29 декабря 1999 г. № 853-ст.

3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 8638-89 «Комплект кровопроводящих магистралей для гемодиализаторов, гемофильтров и гемоконцентраторов».

4. Введен впервые.

Введение

Настоящий стандарт распространяется на комплект кровопроводящих магистралей (далее — комплект), предназначенный для однократного применения и используемый с гемодиализаторами, гемофильтрами и гемоконцентраторами при экстракорпоральной перфузии. Приведенные в настоящем стандарте требования к комплекту способствуют обеспечению его безопасной и эффективной эксплуатации.

Установлено, что нецелесообразно определять свойства конструкционных материалов магистралей комплекта, а также устанавливать методы испытания на биосовместимость, стерильность, апирогенность и некоторые эксплуатационные характеристики. Поэтому настоящий стандарт требует, чтобы материалы, из которых изготовляют магистрали, были испытаны и информация по методам этих испытаний, наряду с полученными результатами, предоставлялась по запросу.

Требования к физическим величинам были ограничены теми значениями, которые необходимы для безопасного и эффективного функционирования устройства. При разработке проектно-конструкторской и нормативной документации необходимо учитывать конструктивную совместимость магистралей в части соединения с кровопроводящими полостями гемодиализаторов, гемофильтров и гемоконцентраторов, а также с устройствами сосудистого доступа. Технические требования настоящего стандарта к указанным соединениям были выбраны для минимизации риска утечки крови и доступа воздуха. Допускается использование указанных соединений как с резьбовыми блокирующими колпачками, так и без них.

1. Область применения

Настоящий стандарт устанавливает требования к комплекту кровопроводящих магистралей (далее — комплекту), предназначенному для однократного применения и используемому с гемодиализаторами, гемофильтрами и гемоконцентраторами.

Стандарт не определяет свойства конструкционных материалов, не устанавливает методы испытаний на биосовместимость, стерильность, апирогенность и отдельные эксплуатационные характеристики. Обоснование их исключения дано во «Введении».

Настоящий стандарт распространяется на комплект кровопроводящих магистралей однократного применения, состоящий из артериальной и венозной магистрали.

Стандарт не распространяется на гемодиализаторы, гемофильтры, гемоконцентраторы, устройства сосудистого доступа, перфузионные насосы, мониторы измерения давления и контроля воздушных включений в магистралях, гемодиализные и гемофильтрационные аппараты, а также аппараты для гемоконцентрации.

Примечание. Требования к гемодиализаторам, гемофильтрам и гемоконцентраторам определяет ГОСТ Р ИСО 8637.

Требования настоящего стандарта являются обязательными.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р ИСО 8637-99 Гемодиализаторы, гемофильтры и гемоконцентраторы. Технические требования и методы испытаний

ИСО 472-79 <*> Пластики. Словарь

ИСО 594-2-91 <*> Конические фитинги с конусностью 6% для шприцев, игл и отдельного медицинского оборудования. Часть 2. Блокирующие фитинги

ИСО 7000-89 <*> Графические символы, используемые на оборудовании. Индексы и обозначения

<*> Международные стандарты — во ВНИИКИ Госстандарта России.

3. Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1. Магистраль кровопроводящая артериальная: составная часть экстракорпоральной системы, обеспечивающая соединение устройства сосудистого доступа пациента с входом полости по крови гемодиализатора, гемофильтра или гемоконцентратора.

3.2. Апирогенность: отсутствие пирогенов в пределах погрешности контроля для методов испытаний, которые приводятся в соответствующих государственных стандартах и описывают поддержание данного состояния с помощью защитных мер.

3.3. Насосный сегмент: составная часть кровопроводящей магистрали, обеспечивающая совместно с перфузионным насосом транспортирование крови в экстракорпоральной системе.

3.4. Стерильность: отсутствие живых микроорганизмов при проверках на стерильность и поддержание данного состояния с помощью защитных мер.

3.5. Магистраль кровопроводящая венозная: составная часть экстракорпоральной системы, обеспечивающая соединение выхода полости по крови гемодиализатора, гемофильтра или гемоконцентратора с устройством сосудистого доступа пациента.

4. Требования

4.1 Условия качественного производства

Магистрали комплекта следует изготовлять в условиях чистого производства.

Внутренняя поверхность магистралей должна быть свободна от видимых посторонних частиц.

Испытание проводят в соответствии с 5.1.

4.2 Токсикология и биологическая совместимость

Магистрали комплекта должны быть нетоксичны.

Токсикологические испытания магистралей проводят в соответствии с действующим нормативным документом, утвержденным в установленном порядке, и по запросу информация о методе испытаний и результаты испытаний магистралей могут быть предоставлены изготовителем.

Испытание проводят в соответствии с 5.2.

4.3 Стерильность

Магистрали комплекта должны поставляться в стерильном виде. Испытание проводят в соответствии с 5.3.

4.4 Пирогенность

Магистрали комплекта должны быть апирогенны.

По запросу информация о методе испытаний и результаты испытаний магистралей могут быть предоставлены изготовителем.

Испытание проводят в соответствии с 5.4.

4.5 Последствия стерилизации

После стерилизации магистралей по методике, рекомендованной изготовителем, магистрали испытывают на отсутствие клинически значимых количеств токсических веществ, которые могут оказать отрицательные химическое, физическое и биологическое воздействия на кровь или обусловить выделение потенциально опасных веществ в кровь в клинически недопустимых количествах.

По запросу информация о методе испытаний и результаты испытаний магистралей могут быть предоставлены изготовителем.

Испытание проводят в соответствии с 5.5.

4.6 Механические характеристики

4.6.1 Конструкционная прочность

Магистрали комплекта:

• должны быть герметичны при избыточном давлении во внутренней полости, превышающем в 1,5 раза максимальное значение давления, установленное изготовителем;
• должны быть герметичны при вакуумметрическом давлении во внутренней полости минус 200 мм рт. ст.

Насосный сегмент магистрали должен обеспечивать непрерывный режим работы в течение не менее 24 ч при наихудших условиях эксплуатации.

4.6.2 Соединения с гемодиализатором, гемофильтром или гемоконцентратором

Присоединительные размеры деталей, обеспечивающих соединение магистралей с гемодиализатором, гемофильтром или гемоконцентратором, должны соответствовать приведенным на рисунках 1 - 3.

Рисунок 1. Основные присоединительные размеры деталей, обеспечивающих соединение магистралей с гемодиализатором, гемофильтром или гемоконцентратором

Рисунок 2. Длина конусного сопряжения деталей, обеспечивающих соединение с кровопроводящей полостью

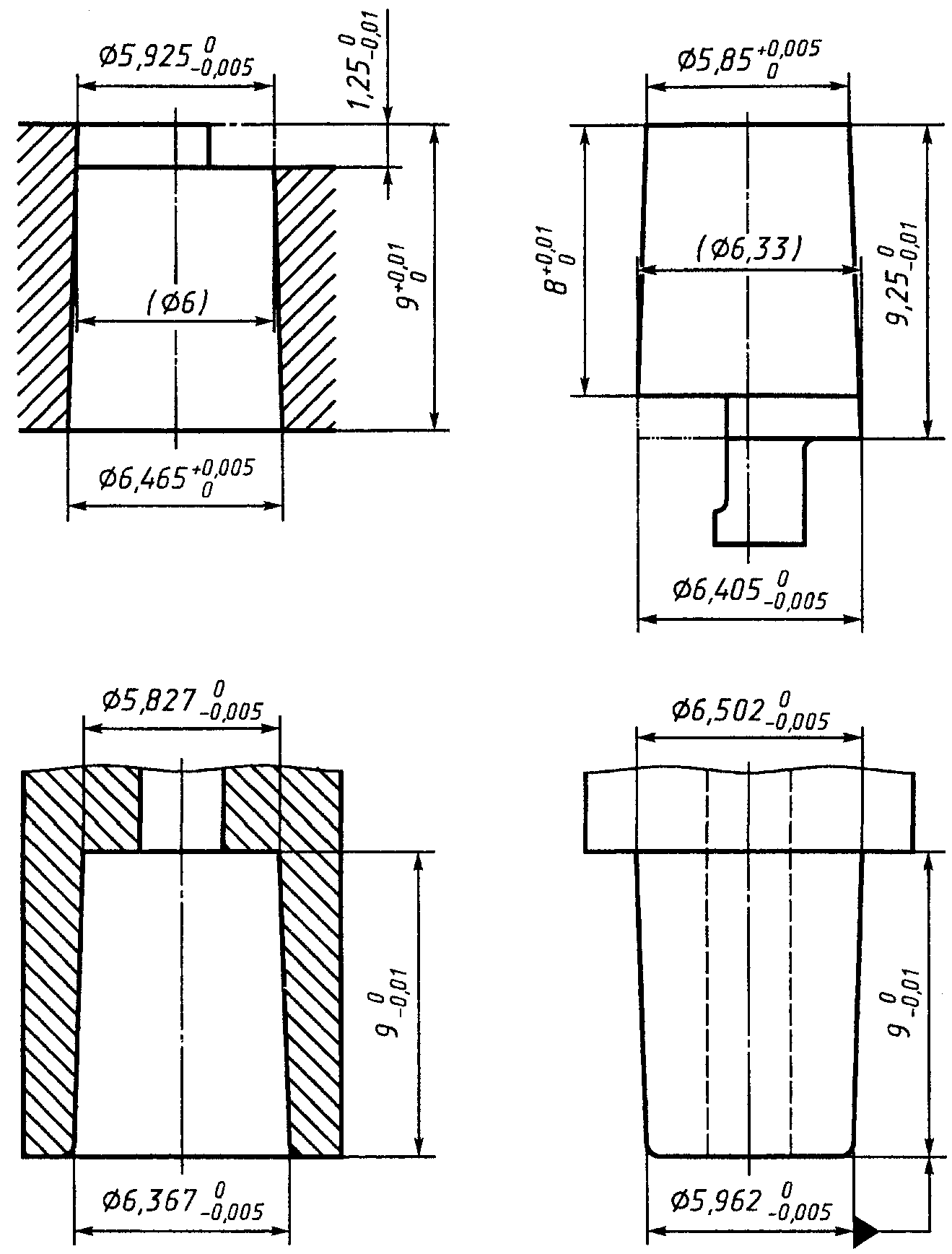

Рисунок 3. Детали конических приспособлений с 6%-ным конусом для контроля соединения с кровопроводящей полостью гемодиализатора, гемофильтра или гемоконцентратора

Испытание проводят в соответствии с 5.6.2.

4.6.3 Соединение с устройством сосудистого доступа

Соединение магистрали с устройством сосудистого доступа должно обеспечиваться сопряжением типа «Луер-лок» конусностью 6%. Соединительное устройство должно соответствовать ИСО 594-2.

Данное соединительное устройство проверяют в соответствии с 5.6.3.

4.6.4 Соединения с вспомогательными устройствами

Все элементы кровопроводящих магистралей, предназначенные для использования с вспомогательными устройствами, например гепариновые линии и линии датчиков давления, должны оканчиваться резьбовым соединением внутренним конусом 6% (Луер).

Данные соединительные устройства проверяют в соответствии с 5.6.4.

4.6.5 Инъекционный узел

Инъекционные узлы, входящие в состав магистралей комплекта, должны сохранять герметичность после прокалывания иглой внутренним диаметром 0,8 мм (N 21).

Инъекционный узел должен проектироваться таким образом, чтобы свести к минимуму риск прокалывания его иглой насквозь, что может повлечь за собой травму.

Испытание проводят в соответствии с 5.6.5.

4.6.6 Цветовое кодирование

Артериальная кровопроводящая магистраль комплекта должна иметь красный цветовой код, а венозная магистраль — голубой цветовой код. Цветовое кодирование приводят на видном месте на расстоянии до 100 мм от края магистрали.

Цветовое кодирование проверяют в соответствии с 5.6.6.

4.7 Физические характеристики

4.7.1 Объем

Объемы заполнения венозных и артериальных магистралей должны отличаться от установленных изготовителем соответствующих значений не более чем на +/- 20%.

Испытание проводят в соответствии с 5.7.1.

4.7.2 Сегмент насоса

Длина и внутренний диаметр насосных сегментов магистралей должны отличаться от установленных изготовителем соответствующих значений не более чем на +/- 5%.

5.1 Условия качественного производства

5.2 Токсикология и биологическая совместимость

Токсикологические испытания и испытания на биологическую совместимость материалов магистралей, контактирующих с биологическими растворами, проводят на образцах изделий нового типа перед их реализацией, после внесения изменений в конструкционные материалы изготовляемых магистралей или после внесения изменений в метод стерилизации.

Примечание. Испытания проводят методами, установленными в соответствующих нормативных документах, утвержденных в установленном порядке.

5.3 Стерильность

Стерильность проверяют на образцах изделий нового типа перед их реализацией и контролируют каждую партию изделий.

5.4 Пирогенность

Испытание на пирогенность проводят на образцах изделий нового типа перед их реализацией, а затем производитель должен контролировать изготовляемую продукцию с целью гарантии апирогенности.

5.5 Последствия стерилизации

Испытания на наличие потенциально опасных осадков проводят по методике токсикологических испытаний на образцах изделий нового типа перед их реализацией и после внесения изменений в конструкционные материалы, а затем производитель должен контролировать изготовляемую продукцию с целью гарантии безопасности.

5.6 Механические характеристики

5.6.1 Конструкционная прочность

Данное испытание проводят на образцах изделий нового типа перед их реализацией.

5.6.1.1 Сущность метода

Моделируется использование магистралей комплекта, в ходе которого прокалывают инъекционные узлы. Затем магистрали испытывают на герметичность при избыточном и вакуумметрическом давлениях (4.6.1).

5.6.1.2 Реагенты

5.6.1.2.1. Для моделирования перфузата используют антикоагулированную бычью или человеческую плазму массовой концентрацией протеина (60 +/- 5) г/л.

5.6.1.2.2 Свежеприготовленная дистиллированная вода.

5.6.1.3 Аппаратура

5.6.1.3.1. Перфузионный насос, рекомендуемый изготовителем. При отсутствии рекомендаций изготовителя используют наиболее распространенный в клинической практике гемодиализа, гемофильтрации или гемоконцентрирования регулируемый роликовый перфузионный насос, обеспечивающий постоянство окклюзии и герметичность под действием испытательной нагрузки.

5.6.1.3.2 Сосуд для перфузата из нержавеющей стали или пластика.

5.6.1.3.3. Нагревательное устройство, обеспечивающее температуру перфузата (37 +/- 1) °C.

5.6.1.3.4. Зажим, обеспечивающий прокалывание инъекционного узла в одном и том же месте.

5.6.1.3.5. Игла наибольшим внутренним диаметром, рекомендованная изготовителем, или внешним диаметром 0,8 мм (N 21).

5.6.1.3.6. Эталонные соединения, которые отвечают требованиям, установленным в ИСО 594-2 (см. рисунок 3 настоящего стандарта).

5.6.1.3.7. Соединители кровопроводящих трубопроводов, отвечающие требованиям, установленным в 4.6.3 ГОСТ Р ИСО 8637.

5.6.1.3.8. Соединители устанавливают на кровопроводящие трубопроводы (если они не герметичные) и вспомогательные трубопроводы (5.6.1.3.6), которые могут выдержать условия испытаний.

5.6.1.3.9. Источник избыточного давления воздуха, обеспечивающий заданное давление во внутренних полостях магистралей при испытаниях.

5.6.1.3.10. Источник вакуумметрического давления, обеспечивающий заданное вакуумметрическое давление во внутренних полостях магистралей при испытаниях.

5.6.1.3.11 Мановакуумметр с погрешностью измерения +/- 10 мм рт. ст.

5.6.1.3.12. Сосуд, заполненный водой, в который погружают магистрали при испытаниях.

5.6.1.4 Отбор образцов магистралей

Из продукции изготовителя произвольно отбирают образцы магистралей, которые должны быть подвергнуты испытаниям по параметрам безопасности и качества. Объем выборки должен быть статистически обоснован.

5.6.1.5 Методика

5.6.1.5.1. Моделирование диализа осуществляют путем перемещения в режиме рециркуляции через кровопроводящие магистрали комплекта плазмы (5.6.1.2.1) при температуре (37 +/- 1) °C и при рекомендуемом изготовителем максимальном давлении и расходе рециркуляции.

По истечении 15 мин перфузии протыкают иглой инъекционные узлы магистралей, если они имеются, шесть раз в одном и том же месте (5.6.1.3.5).

Продолжают перфузию в течение 24 ч.

5.6.1.5.2. Подсоединяют магистрали в соответствии с рисунком 4 и создают во внутренней полости магистралей давление, в 1,5 раза превышающее максимальное рабочее давление, рекомендуемое изготовителем. Погружают на 1 мин магистрали в воду температурой (37 +/- 1) °C, поддерживая постоянное давление во внутренней полости магистралей.

1 — внутренний соединитель вспомогательного трубопровода (5.6.1.3.6); 2 — манометр; 3 — внешний соединитель вспомогательного трубопровода (4.6.4); 4 — соединитель с гемодиализатором, гемофильтром, гемоконцентратором (4.6.2); 5 — внешний соединитель с устройством сосудистого доступа (5.6.1.3.6); 6 — соединитель с полостью по крови

7 — внутренний соединитель с устройством сосудистого доступа (5.6.1.3.6); 8 — к источнику избыточного давления воздуха

Примечание. Пунктирные линии обозначают, что используется другая магистраль комплекта. Знак «X» на трубопроводе указывает, что он пережат. Разрыв между двумя краями магистрали обозначает другие элементы, например сегмент перфузионного насоса или ловушку воздуха.

Рисунок 4. Схема испытания на конструкционную прочность кровопроводящих магистралей

Через 30 с осматривают магистрали и соединения с устройством сосудистого доступа и вспомогательными трубопроводами на предмет утечки воздуха, которая характеризуется непрерывным потоком мелких пузырьков.

5.6.1.5.3. Заполняют часть магистралей и их соединения, которые могут испытывать воздействие вакуумметрического давления, дистиллированной водой (5.6.1.2.2) и создают вакуумметрическое давление минус 200 мм рт. ст.

Осматривают магистрали на предмет утечки воздуха, которая характеризуется устойчивым потоком мелких пузырьков.

5.6.1.5.4. По завершении испытания убеждаются, что сегмент насоса не поврежден.

5.6.1.6 Оформление результатов

5.6.1.6.1 Испытание на герметичность при избыточном давлении (выше максимального в 1,5 раза)

Испытание считают неудовлетворительным, если по истечении 30 с отмечается постоянный поток пузырьков воздуха (5.6.1.5.2).

Результат испытания фиксируют как удовлетворительный или неудовлетворительный.

5.6.1.6.2 Испытание при вакуумметрическом давлении

Испытание считают неудовлетворительным, если оно сопровождается появлением пузырьков в трубопроводах магистралей.

Результат испытания фиксируют как удовлетворительный или неудовлетворительный.

5.6.1.6.3. Если сегмент насоса поврежден (5.6.1.5.4), полученный результат фиксируют как неудовлетворительный.

5.6.1.7 Протокол испытания

Испытание фиксируют как удовлетворительное, если все отобранные образцы выдержали испытание, и неудовлетворительным, если какой-либо из образцов не выдержал испытания.

Кроме того, приводят объем выборки, который должен быть статистически обоснован.

5.6.2 Соединения с гемодиализатором, гемофильтром или гемоконцентратором

Соответствие требованиям, установленным в 4.6.2, определяют путем проверки.

5.6.3 Соединение с устройством сосудистого доступа

Соответствие требованиям, установленным в 4.6.3, определяют путем проверки.

5.6.4 Соединения с вспомогательными устройствами

Соответствие требованиям, установленным в 4.6.4, определяют путем проверки.

5.6.5 Инъекционные узлы

Герметичность инъекционного узла после прокалывания его иглой (5.6.1.5.1) испытывают методом, приведенным в 5.6.1.

Соответствие требованиям дезинфекции и защиты оператора от укола иглой определяют путем проверки.

5.6.6 Цветовое кодирование

Соответствие требованиям, установленным в 4.6.6, определяют путем проверки.

5.7 Физические характеристики

5.7.1 Объем

Данное испытание является арбитражным и проводится по методике, описанной ниже. Могут использоваться и другие методы испытания при условии, что полученные результаты будут отличаться от результатов, полученных при арбитражных испытаниях не более чем на +/- 5%.

Данное испытание проводят на образцах изделий нового типа перед их реализацией и не учитывают при контроле качества изделия.

5.7.1.1 Сущность метода

Измерение объема воды, заполняющей кровопроводящие трубопроводы магистралей.

5.7.1.2 Реагент

Водопроводная вода.

5.7.1.3 Аппаратура

5.7.1.3.1 Мерный цилиндр с погрешностью измерения не более +/- 2%.

5.7.1.3.2. Зажимы или герметичные устройства для герметизации вспомогательных трубопроводов.

5.7.1.4 Выборка

Из продукции изготовителя произвольно отбирают образцы магистралей, которые должны быть подвергнуты испытаниям по параметрам безопасности и качества. Объем выборки должен быть статистически обоснован.

5.7.1.5 Методика

Пережимают вспомогательные трубопроводы и заполняют кровопроводящие трубопроводы магистралей водой. Затем полностью сливают воду, заполняющую магистрали, в мерный цилиндр и определяют объем слитой жидкости.

5.7.1.6 Оформление результатов

Выражают полученный объем в миллилитрах и вычисляют процентное отношение полученного объема к объему, установленному изготовителем.

5.7.1.7 Протокол испытания

Испытание считают удовлетворительным, если его результат в отношении каждой выборки не отличается более чем на 20% от объема, установленного изготовителем.

5.7.2 Сегмент насоса

Соответствие требованиям, установленным в 4.7.2, определяют в отношении каждой партии магистралей, изготовленных и испытанных по параметрам безопасности и качества. Для проверки насосных сегментов из готовой продукции отбирают образцы магистралей. Объем выборки должен быть статистически обоснован.

6. Упаковка, маркировка и эксплуатационная документация

6.1 Упаковка и маркировка

6.1.1 Потребительская тара (упаковка)

6.1.2 Транспортная тара

6.2 Документация

6.2.1 Эксплуатационные документы

6.2.2 Справочные документы
