ГОСТ Р ИСО 6765-2005. Судостроение. Баржи судовые серии 3. Основные размеры
(утв. Приказом Ростехрегулирования от 28.12.2005 № 389-ст)
Примечание
Введен в действие с 1 января 2007 года.
от 28 декабря 2005 г. № 389-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ISO 6765:1985 Shipbuilding. Shipborne barges, series 3. Main dimensions (IDT)
ОКП 74 1710
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 «Судостроение».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 389-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 6765:1985 «Судостроение. Судовые баржи, серия 3. Основные размеры» (ISO 6765:1985 «Shipbuilding — Shipborne barges, series 3 — Main dimensions»).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
1. Область применения
Настоящий стандарт устанавливает главные размерения и размеры основных конструктивных элементов судовых барж серии 3.
2. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
судовые баржи серии 3 (shipborne barge, series 3): баржи, грузовые операции с которыми на баржевозе осуществляют с помощью подъемника или системы докования.
3. Размеры барж
3.1. Основные размеры барж серии 3 должны соответствовать указанным в таблице 1.
| Длина L | Ширина B | Высота | Расстояние между наружной кромкой направляющего угольника и диаметральной плоскостью N | Габаритная осадка в пресной воде T max | Максимальное водоизмещение D, т | |
| борта в оконечностях H | габаритная на миделе (без учета направляющих угольников) H 1 | |||||
| 38250 | 11000 | 3900 | 5300 | 3407 | 3460 | 38250 |
3.2. Стационарное оборудование, устанавливаемое на палубе в оконечностях во всех местах, не должно выступать за габаритную высоту.
4. Установочные и крепежные элементы
4.1 К установочным и крепежным элементам относят:
- днищевые направляющие угольники;
- бортовые гнезда для крепления барж на верхней палубе баржевоза;
- точки контактов прижимных домкратов на промежуточной палубе судна-носителя.
4.2. Расположение установочных и крепежных элементов приведено на рисунках 1 - 3.

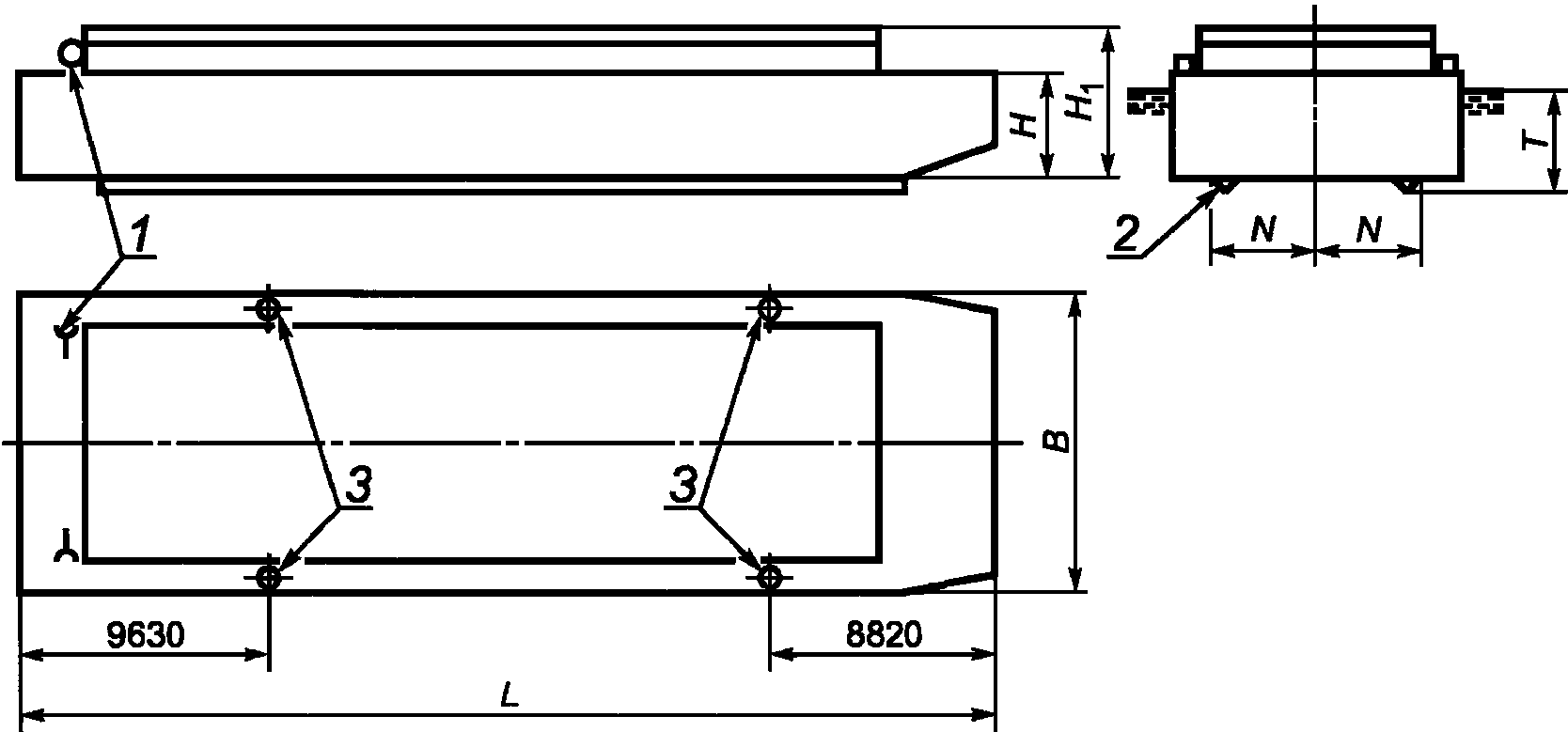

угольник размерами 200 x 200 x 12 мм; 3 — установочная тумба
и расположение днищевых направляющих угольников
Примечания. 1. Форма обводов корпуса показана схематично и стандартом не устанавливается.
2. Длина направляющего угольника должна составлять не менее 80% длины днища баржи.
3. Диаметр установочной тумбы равен 150 мм.

Рисунок 2. Расположение бортовых гнезд

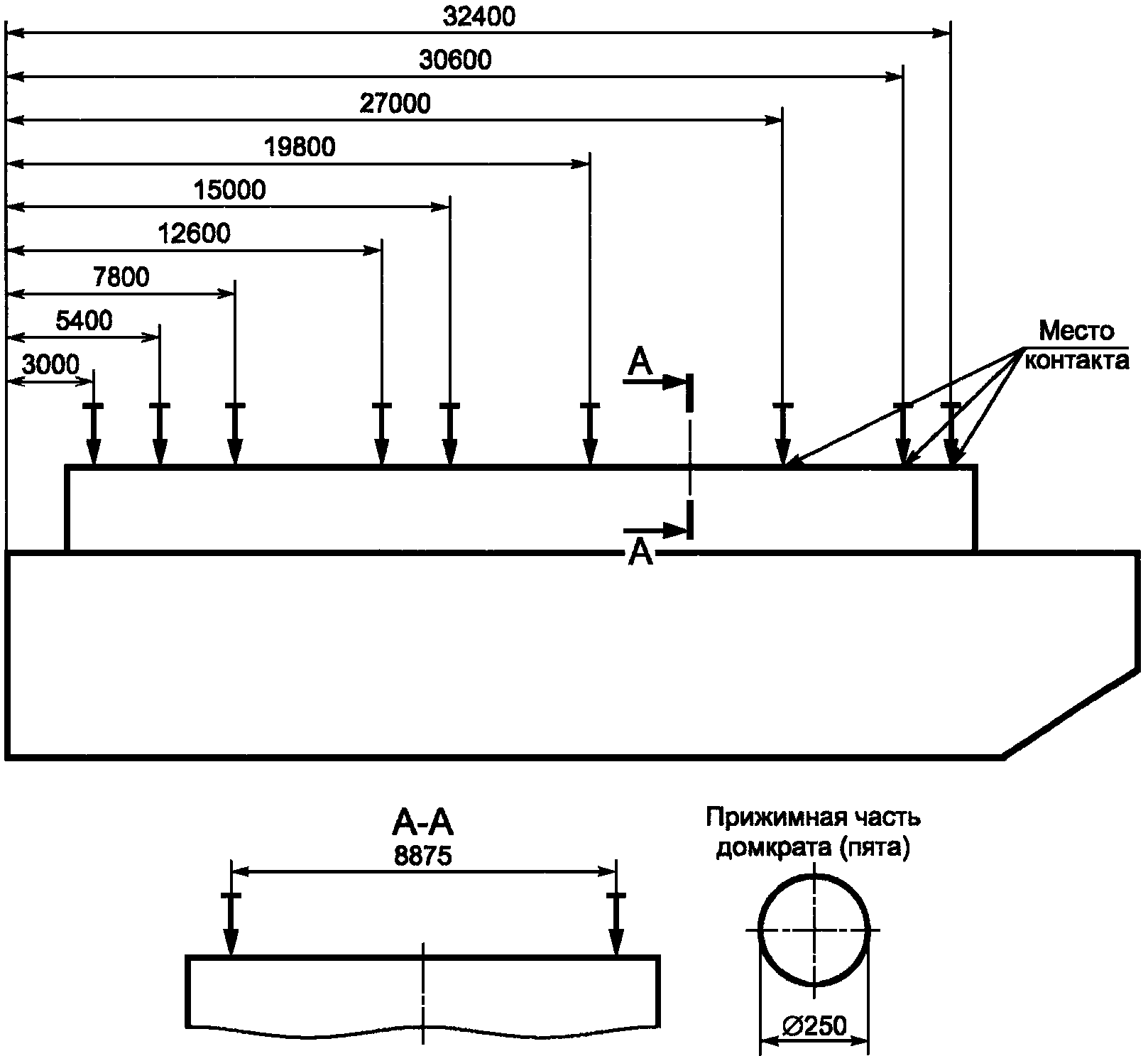

устройств на судне-носителе
5. Допуски
Допуски на размеры, которые определяют взаимозаменяемость барж при их погрузке на баржевоз, приведены в таблице 2.
| Допуски на: | |||
| L | B | H | N |
| +/- 38 | +/- 22 | +/- 15 | +0 -5 |
| Примечание. Размеры, указанные в настоящем стандарте без допусков, допускается использовать с допусками, которые определяют по стандартам, применяемым в национальном судостроении. | |||
