ГОСТ Р ИСО 6360-3-2012. Национальный стандарт Российской Федерации. Стоматология. Система цифрового кодирования вращающихся инструментов. Часть 3. Специальные характеристики боров и фрез
(утв. и введен в действие Приказом Росстандарта от 11.07.2012 № 160-ст)
Примечание
Документ введен в действие с 1 июня 2013 года.
Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 июля 2012 г. № 160-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА ЦИФРОВОГО КОДИРОВАНИЯ ВРАЩАЮЩИХСЯ ИНСТРУМЕНТОВ
СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ БОРОВ И ФРЕЗ
Dentistry. Number coding system for rotary instruments. Part 3. Specific characteristics of burs and cutters
ISO 6360-3:2005 Dentistry — Number coding system for rotary instruments — Part 3: Specific characteristics of burs and cutters (IDT)
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1. ПОДГОТОВЛЕН Государственным унитарным предприятием Республики Татарстан «Всероссийский научно-исследовательский проектный институт медицинских инструментов» (ГУП РТ «ВНИПИМИ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 14 «Медицинские инструменты», Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 июля 2012 г. № 160-ст
4. Настоящий стандарт идентичен международному стандарту ИСО 6360-3:2005 «Стоматология. Система цифрового кодирования вращающихся инструментов. Часть 3. Специальные характеристики боров и фрез» (ISO 6360-3:2005 «Dentistry — Number coding system for rotary instruments — Part 3: Specific characteristics of burs and cutters»).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является одним из серии международных стандартов, относящихся к стоматологическим вращающимся инструментам. В настоящее время в мире изготавливается большое количество разнообразных стоматологических вращающихся инструментов, включая инструменты для корневого канала, для использования стоматологами-профессионалами.
ИСО 6360 обеспечивает общую систему цифрового кодирования для всех типов стоматологических вращающихся инструментов, включая принадлежности, используемые в связи с этими вращающимися инструментами.
Полные преимущества этой системы для стоматологии будут извлечены только тогда, когда система будет широко принята; поэтому изготовителям стоматологических инструментов, а также всем, кто связан с продукцией для стоматологии, предлагается ссылаться на ИСО 6360 в своих каталогах.
Настоящий стандарт был подготовлен в ответ на необходимость для стоматологической отрасли и стоматологов-профессионалов в универсальной системе классификации и обозначения для этих инструментов.
Она устанавливает исчерпывающую систему цифрового кодирования, подходящую для всех стоматологических вращающихся инструментов, путем использования кодового номера из 15 цифр, идентифицирующего общие и конкретные характеристики инструментов или групп инструментов.
Первая группа из трех цифр идентифицирует материалы, используемые для изготовления рабочих частей инструментов.
Вторая группа из трех цифр идентифицирует хвостовики и рукоятки, используемые для инструментов, и общую длину инструментов.
Третья группа из трех цифр идентифицирует формы инструментов.
Четвертая группа из трех цифр идентифицирует конкретные характеристики для групп инструментов.
Пятая группа из трех цифр идентифицирует номинальный диаметр рабочей части инструментов, номинальный размер.
Настоящий стандарт состоит из следующих частей под общим наименованием «Стоматология. Система цифрового кодирования вращающихся инструментов»:
Часть 1. Общие характеристики;
Часть 3. Специальные характеристики боров и фрез;
Часть 4. Специальные характеристики алмазных инструментов;
Часть 5. Специальные характеристики инструментов для корневого канала;
Часть 6. Специальные характеристики абразивных инструментов;
Часть 7. Специальные характеристики инструментов для корневого канала — находится в стадии разработки.
Для применения системы и для правильного выделения номеров или их идентификации предполагается, что пользователь будет обращаться к ИСО 6360-1 и ИСО 6360-2 для получения общей информации и дополнительно — к одной из последующих частей (от ИСО 6360-3 по ИСО 6360-7).
Для выделения новых номеров, соответствующих ИСО 6360, следует направлять заявление с описанием и чертежом в секретариат ИСО/ТК 106/ПК 4 «Стоматологические инструменты», который ведет обновляемые записи всех номеров, выделенных до настоящего времени. Международная группа экспертов затем примет решение по надлежащему идентификационному номеру для такого инструмента, включая его конкретные характеристики. Секретарь ИСО/ТК 106/ПК 4 проинформирует заявителя должным образом о результатах и поможет ему в правильном использовании номера.
1. Область применения
Настоящий стандарт устанавливает кодовые номера для конкретных характеристик боров, финишных боров, фрез и хирургических инструментов, которые относятся к типу нарезки зубчиков на рабочей части инструмента. Этот трехзначный номер занимает позиции с 10-й по 12-ю в 15-значном полном номере и образует четвертую группу из трех цифр, принципы которой разъяснены в ИСО 6360-1 и ИСО 6360-2.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанные стандарты. Для недатированных ссылок применяют самое последнее издание (включая все изменения и поправки).
ИСО 6360-1 Стоматология. Система цифрового кодирования для вращающихся инструментов. Часть 1. Общие характеристики (ISO 6360-1, Dentistry — Number coding system for rotary instruments — Part 1: General characteristics)
ИСО 6360-2 Стоматология. Система цифрового кодирования для вращающихся инструментов. Часть 2. Формы (ISO 6360-2, Dentistry — Number coding system for rotary instruments — Part 2: Shapes)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. первичная нарезка замков: Нарезка зубчиков на рабочей части инструмента, которая представляет собой самую глубокую нарезку зубчиков.
Примечание - Ориентацию линии (спирали) дают либо в левом, либо в правом направлении.
3.2. вторичная нарезка зубчиков: Нарезка зубчиков на рабочей части инструмента с глубокой нарезкой зубчиков, но меньшей, чем первичная нарезка зубчиков.
3.3. поперечная нарезка: Винтовая поперечная нарезка. Спиральная нарезка. Вторичная нарезка зубчиков, которая сформирована единой непрерывной винтовой нарезкой.
3.4. змеевидная нарезка: Специальный способ поперечной нарезки.
3.5. двойное спиральное симметричное резание: Двойная зигзагообразная нарезка, то есть вторичная нарезка зубчиков, которая пересекает в поперечном направлении первичную нарезку.
Примечание - Угол винтовой линии является аналогичным углу первичной нарезки зубчиков в большинстве случаев. Ориентация винтовой линии является либо такой же, как ориентация первичной нарезки зубчиков, либо противоположной по направлению.
3.6. алмазная нарезка: Вторичная нарезка зубчиков с глубиной нарезки, аналогичной глубине первичной нарезки зубчиков.
Примечание - Угол винтовой линии является аналогичным (приблизительно 45°) углу первичной нарезки зубчиков, но ориентация идет в противоположном направлении.
4. Кодовые номера для конкретных характеристик
4.1. Общие положения
Общие характеристики системы цифрового кодирования для вращающихся инструментов описаны в ИСО 6360-1. Первая и вторая группы из трех цифр 15-значного номера установлены в ИСО 6360-1.
Формы вращающихся инструментов и их соответствующие номера установлены в ИСО 6360-2 в качестве третьей группы.
Четвертая группа цифр идентифицирует конкретные характеристики для групп инструментов.
Конкретные характеристики боров, финишных боров, фрез и хирургических инструментов относятся к типу нарезки зубчиков на рабочей части инструментов. Это обозначается трехзначным номером, который дается в позициях с 10-й по 12-ю общего 15-значного кодового номера.
Кодовые номера идентифицируют тип зубчиков боров и фрез, включая хирургические инструменты.
4.2. Тип нарезки зубчиков
Тип нарезки зубчиков на рабочей части основан на следующем:
a) Тип инструмента: Бор, финишный бор, фреза, хирургический инструмент.
Пример - Обозначениями нарезки зубчиков являются: нарезка зубчиков бора, нарезка зубчиков финишного бора, нарезка зубчиков фрезы, нарезка зубчиков хирургического инструмента.
b) Тип первичной нарезки зубчиков:
- направление первичной нарезки зубчиков: прямое, левое винтовое, правое винтовое;
- направление резания первичной нарезки зубчиков: левое резание, правое резание;
- сорт мелкого шага первичной нарезки зубчиков: очень мелкий, мелкий, средний, крупный, очень крупный.
Пример - Характеристики первичной нарезки зубчиков установлены в последующих обозначениях, разделенных запятой, например: как «левая винтовая, правая режущая, мелкая».
c) Тип вторичной нарезки зубчиков и дополнительные характеристики: поперечная нарезка, двойное спиральное симметричное резание, алмазная нарезка, нарезка зубчиков пилы;
- направление поперечной нарезки: левая поперечная нарезка, правая поперечная нарезка;
- сорт мелкого шага вторичной нарезки зубчиков: мелкий, средний, крупный.
Пример - Характеристики вторичной нарезки зубчиков установлены в одном обозначении без разделения запятой, например, как «мелкая правая поперечная нарезка».
Обозначение «правая» или «левая» нарезка относится к направлению нарезки зубчиков на рабочей части инструмента, если смотреть от стержня инструмента.
Общее обозначение геометрической формы вращающихся инструментов идет от хвостовика к рабочей части. Это иллюстрируется так: хвостовик на правой стороне рисунка, рабочая часть на левой стороне рисунка. Поэтому в следующих иллюстрациях обозначение «правый» расположено в верхней части рисунка, а обозначение «левый» расположено в нижней части рисунка.
4.3. Неполная информация
Если не приведено никакой информации, следует использовать следующие сведения отсутствия полной информации:
a) при отсутствии информации о направлении резания первичной нарезки зубчиков направлением резания является правое резание;
b) при отсутствии информации о сорте мелкого шага нарезки зубчиков сортом мелкого шага нарезки зубчиков является средний;
c) при отсутствии информации о направлении поперечной нарезки направлением поперечной нарезки является правая поперечная нарезка.

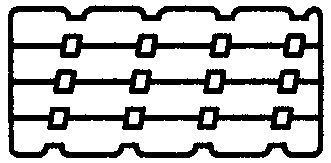

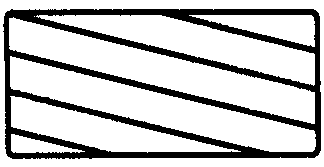

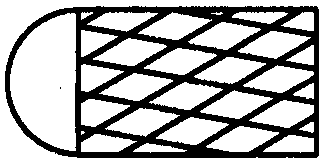

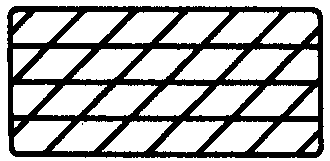

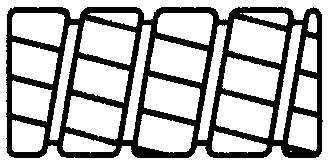

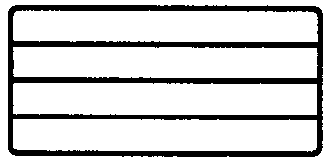

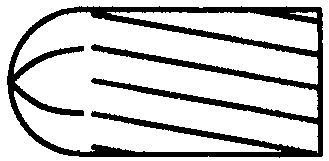

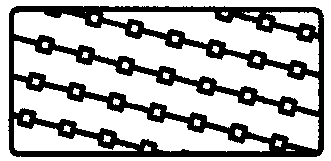

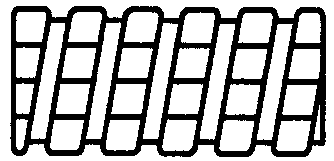

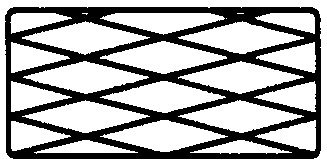

5. Нарезка зубчиков боров
Кодовые номера для нарезки зубчиков боров приведены в таблице 1. Номера, указанные в таблице 1, начинаются с 001 и заканчиваются 023.

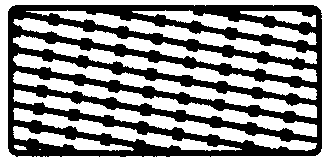

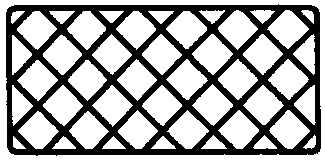

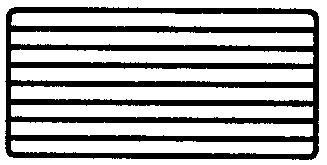

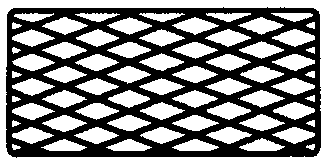

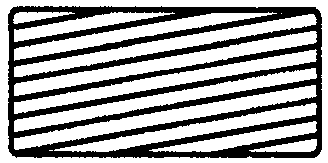

6. Нарезка зубчиков финишных боров
Кодовые номера для зубчиков финишных боров должны соответствовать приведенным в таблице 2. Номера, указанные в таблице 2, начинаются с 031 и заканчиваются 081.
7. Нарезка зубчиков фрез
7.1. Очень тонкие фрезы
Кодовые номера для нарезки зубчиков фрез с очень тонкой нарезкой зубчиков должны соответствовать приведенным в таблице 3. Номера, указанные в таблице 3, начинаются с 101 и заканчиваются 111.

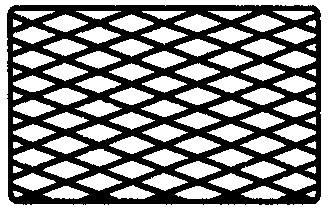

7.2. Тонкие фрезы
Кодовые номера для нарезки зубчиков фрез с тонкой нарезкой должны соответствовать приведенным в таблице 4. Номера, указанные в таблице 4, начинаются с 131 и заканчиваются 154.

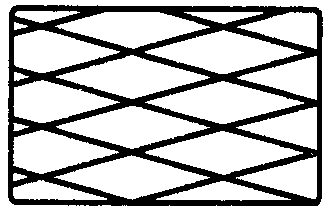

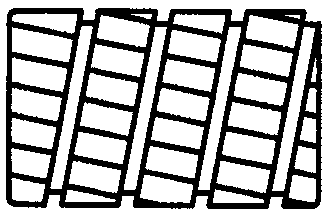

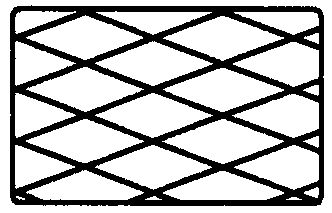

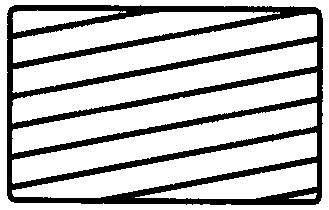

7.3. Средние фрезы
Кодовые номера для нарезки зубчиков фрез со средней нарезкой должны соответствовать приведенным в таблице 5. Номера, указанные в таблице 5, начинаются с 171 и заканчиваются 194.

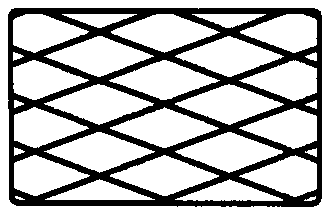

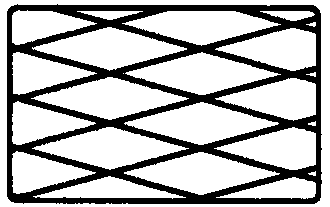

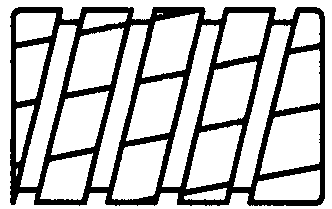

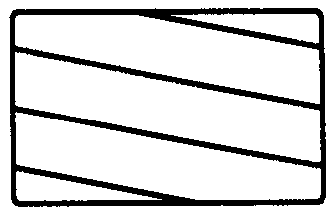

7.4. Крупные фрезы
Кодовые номера для нарезки зубчиков фрез с крупной нарезкой должны соответствовать приведенным в таблице 6. Номера, указанные в таблице 6, начинаются с 211 и заканчиваются 221.

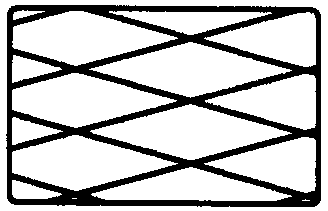

7.5. Очень крупные фрезы
Кодовые номера для нарезки зубчиков фрез с очень крупной нарезкой должны соответствовать приведенным в таблице 7. Номера, указанные в таблице 7, начинаются с 222 и заканчиваются 225.

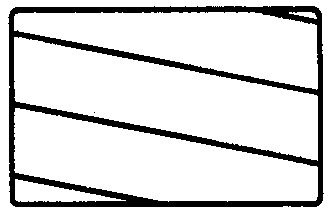

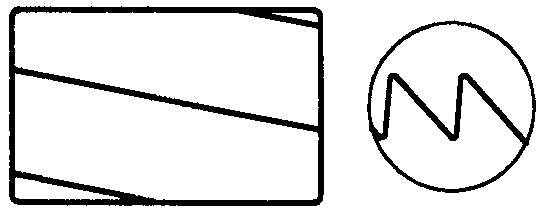

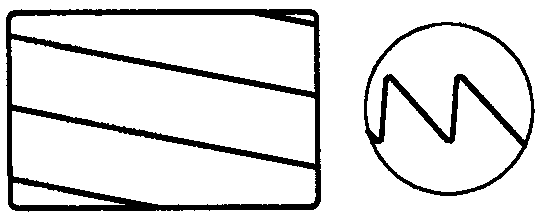

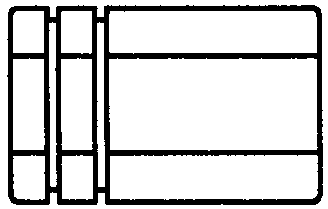

8. Нарезка зубчиков хирургических инструментов
Кодовые номера для нарезки зубчиков фрез инструментов, используемых при хирургических операциях, должны соответствовать приведенным в таблице 8. Номера, указанные в таблице 8, начинаются с 251 и заканчиваются 340.
СВЕДЕНИЯ
О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
| ИСО 6360-1:2004 | IDT | ГОСТ Р ИСО 6360-1-2012 «Стоматология. Система цифрового кодирования вращающихся инструментов. Часть 1. Общие требования» |
| ИСО 6360-2:2004 | IDT | ГОСТ Р ИСО 6360-2-2012 «Стоматология. Система цифрового кодирования вращающихся инструментов. Часть 2. Формы» |
| Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичные стандарты. | ||
