ГОСТ Р ИСО 5485-2005. Судостроение. Суда внутреннего плавания. Трапы стальные наклонные стационарные палубные
(утв. Приказом Ростехрегулирования от 28.12.2005 № 399-ст)
Примечание
Документ включен в Перечень документов в области стандартизации и иных документов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности объектов внутреннего водного транспорта», утв. Постановлением Правительства РФ от 12.08.2010 № 623 (Приказ Росстандарта от 07.12.2011 № 6364). Введен в действие с 1 января 2007 года.
от 28 декабря 2005 г. № 399-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ. СУДА ВНУТРЕННЕГО ПЛАВАНИЯ
ТРАПЫ СТАЛЬНЫЕ НАКЛОННЫЕ СТАЦИОНАРНЫЕ ПАЛУБНЫЕ
ISO 5485:1986 Shipbuilding. Inland vessels. Fixed steel deck stairs (IDT)
ОКП 64 2400
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 «Судостроение».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 399-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 5485:1986 «Судостроение. Суда внутреннего плавания. Трапы стальные наклонные стационарные палубные» (ISO 5485:1986 «Shipbuilding — Inland vessels — Fixed steel deck stairs»).
1. Область применения
Настоящий стандарт устанавливает технические требования к наклонным стационарным стальным палубным трапам, применяемым на судах внутреннего плавания, и их основные размеры.
Стандарт не распространяется на трапы для внутренних помещений, забортные трапы, аварийные трапы и трапы особого назначения.
2. Технические требования
2.1. Трапы
2.1.1. Конструкция наклонных трапов должна обеспечивать сток воды и быстрое удаление снега и льда.
2.1.2 Наклонные трапы устанавливают без подшивки.
2.1.3. Наклонные трапы приваривают или привинчивают к палубе с помощью опорных башмаков. Ступеньки приваривают или привинчивают к тетиве трапа.
2.2. Тетива
2.2.1. Тетива может быть штампованной или гнутой из стального листа в виде швеллера, Z-образного профиля или других, пригодных для этой цели профилей.
2.2.2. Если стена в месте установки наклонного трапа имеет достаточную прочность, то ступеньки могут быть приварены непосредственно к ней без применения тетивы.
При необходимости стена в местах приварки может быть соответствующим образом усилена.
2.3. Ступеньки
2.3.1. Ступеньки изготовляют штамповкой из стальных рифленых листов или из стального листа с отштампованными выступами, предотвращающими скольжение, либо выполняют в виде решетки. Ступеньки могут быть также изготовлены из гладкого стального листа с установкой рифленой планки на передней части ступеньки.
2.3.2. Ступеньки наклонены внутрь на 1° — 2° для стока воды. Решетчатые ступеньки наклона не имеют.
2.3.3. Допуск на отклонение от теоретического расстояния между ступеньками составляет +/- 3 мм.
2.4. Поручень
Наклонные трапы должны быть снабжены поручнем, прикрепленным к тетиве. Если трап установлен вдоль стены надстройки, то поручень предусматривают только на противоположной от стены стороне.
На пассажирских судах поручни должны быть установлены с обеих сторон трапа.
3. Основные размеры

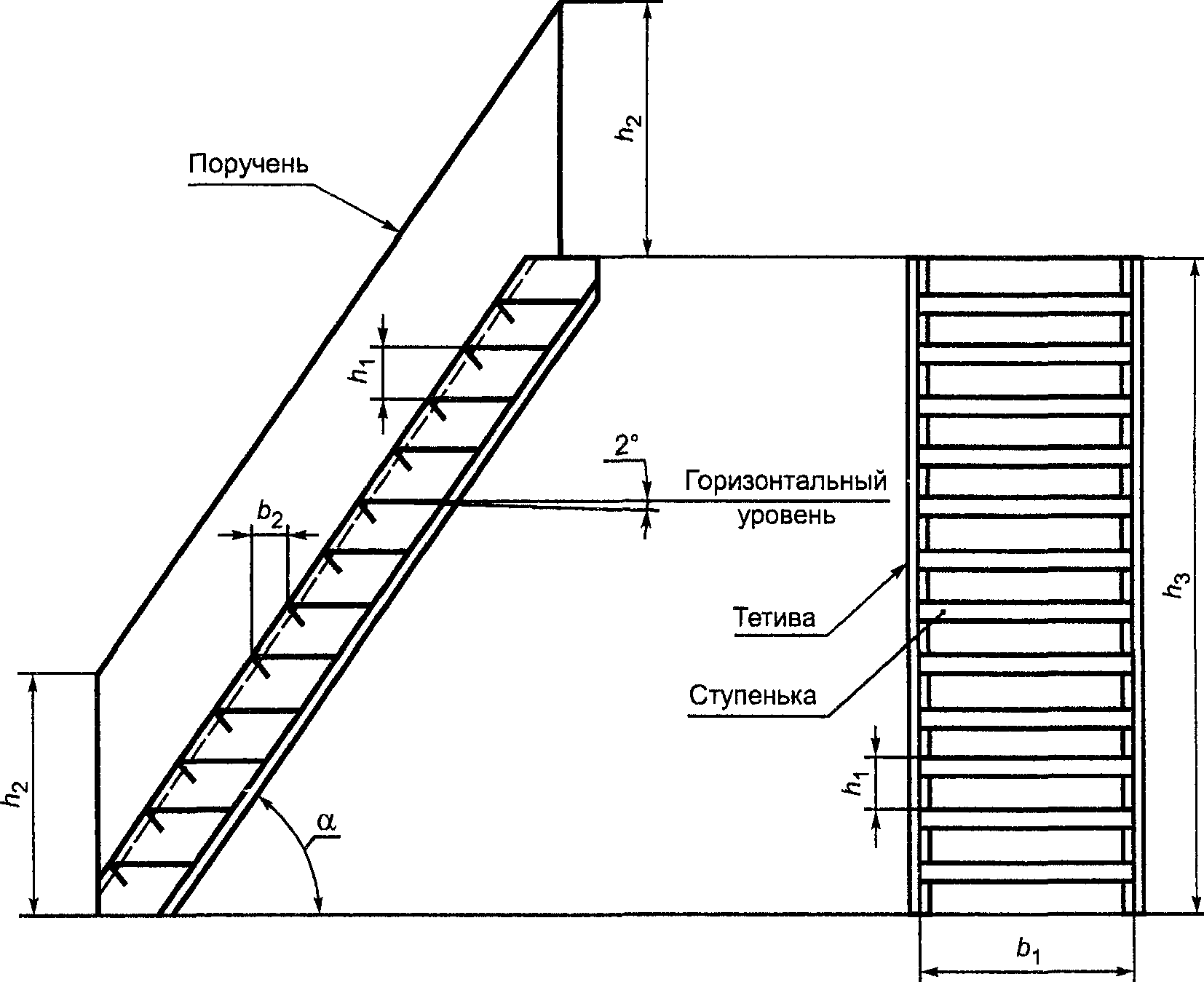

Основные размеры должны соответствовать указанным на рисунке 1.
альфа — наклон трапа 45°; 50°; 55° <*>
b — ширина трапа 600; 700; 800; 1 1000 мм <**>
b — открытая часть ступенек (не менее): 2
h — расстояние между ступеньками 200 — 250 мм <***> 1
h — высота поручня 900 и 1000 мм 2
<*> Для пассажирских судов рекомендуется наклон трапа \alpha 45°, минимальная открытая часть ступеньки b_{2} 160 мм и минимальная ширина трапа b_{1} 800 мм.
<**> Номинальную ширину трапа b_{1} определяют длиной ступеньки.
<***> Расстояние между верхней ступенькой и палубой должно быть в пределах 0,4 — 1,0 h_{1} .
Примечание. Для широких трапов применяют меньший наклон \alpha и меньшее расстояние между ступеньками h_{1} . Для узких трапов применяют больший наклон \alpha и большее расстояние между ступеньками h_{1} .
