ГОСТ Р ИСО 4127-1-2005. Судостроение. Суда внутреннего плавания. Киповые планки. Часть 1. Киповые планки двухгубные
(утв. Приказом Ростехрегулирования от 28.12.2005 № 404-ст)
Примечание
Документ включен в Перечень документов в области стандартизации и иных документов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности объектов внутреннего водного транспорта», утв. Постановлением Правительства РФ от 12.08.2010 № 623 (Приказ Росстандарта от 07.12.2011 № 6364). Введен в действие с 1 января 2007 года.
от 28 декабря 2005 г. № 404-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ. СУДА ВНУТРЕННЕГО ПЛАВАНИЯ
ISO 4127-1:1979 Shipbuilding. Inland vessels. Fairleads. Part 1. Two-lip fairleads (IDT)
ОКП 64 1200
Дата введения 1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе аутентичного перевода международного стандарта, указанного в пункте 4.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 404-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4127-1:1979 «Судостроение. Суда внутреннего плавания. Киповые планки. Часть 1. Киповые планки двухгубные» (ISO 4127-1:1979 «Shipbuilding — Inland vessels — Fairleads — Part 1: Two-lip fairleads»).
1. Область применения
Настоящий стандарт распространяется на литые киповые планки для судов внутреннего плавания и устанавливает их конструкцию, типоразмеры, основные параметры и технические требования.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 3083-80. Канат двойной свивки типа ТК конструкции 6 x 30 (0 + 15 + 15) + 7 о.с. Сортамент (ИСО 2408:1985 «Стальные канаты общего назначения. Характеристики», NEQ).
3. Конструкция

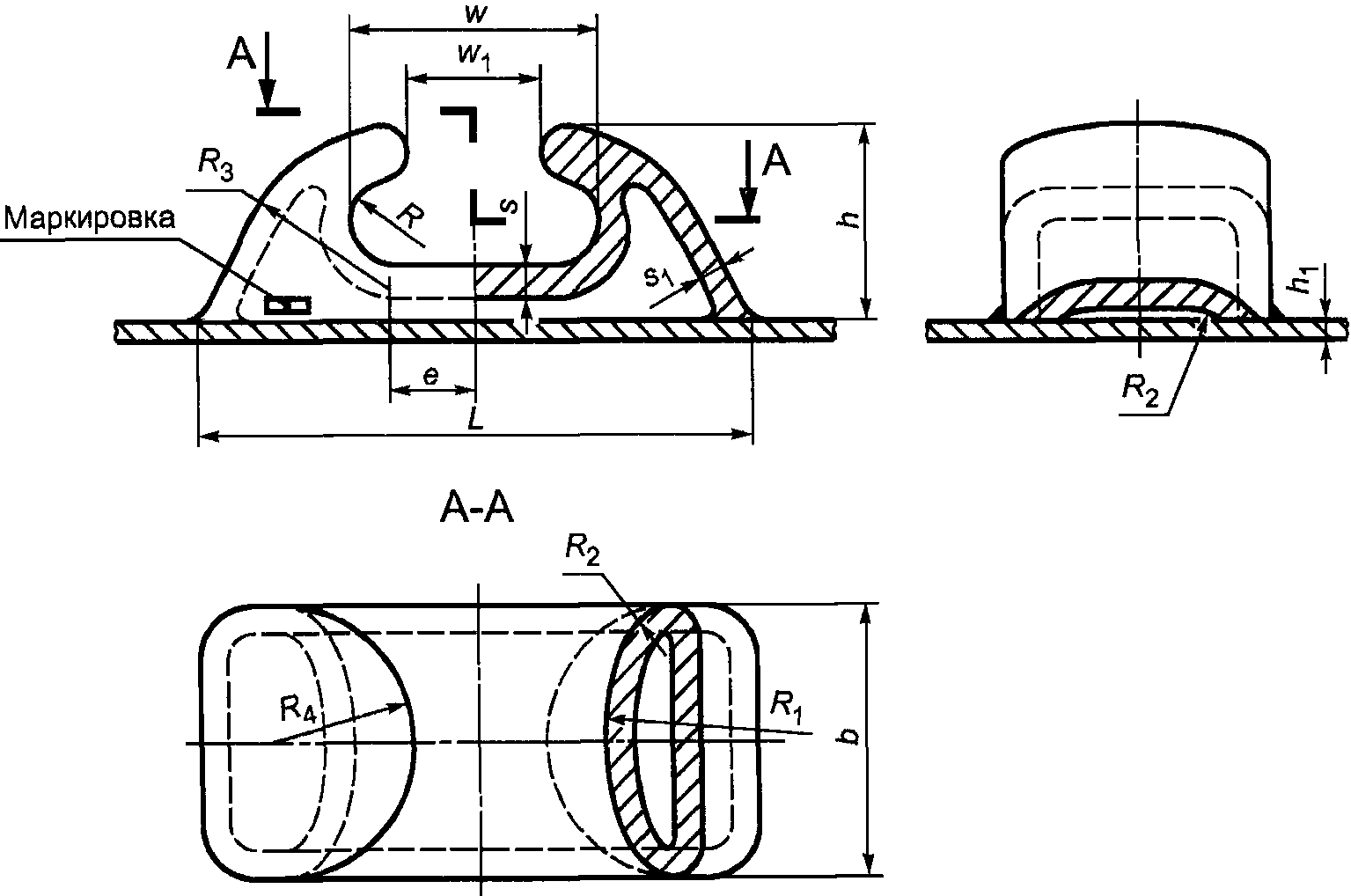

3.1 Конструкция киповых планок показана на рисунке 1.
3.2. Основные параметры планок приведены для нагрузок 25, 40, 63, 100, 160, 250, 400 кН.
4. Технические требования
4.1. Киповые планки должны выдерживать без повреждений и пластических деформаций разрывное усилие стального каната, указанное в таблице 1.
| Типоразмер | b | e | h | h 1 | L | R | R 1 | R 2 | R 3 | R 4 | s | s 1 | w | w 1 | Разрывное усилие каната, кН | Диаметр каната |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 75 | 25 | 54 | 16 | 150 | 12 | 75 | 15 | 40 | 40 | 10 | 10 | 74 | 35 | 25 | 7 |
| 2 | 90 | 30 | 66 | 18 | 190 | 16 | 90 | 20 | 55 | 47 | 10 | 10 | 92 | 45 | 40 | 9 |
| 3 | 105 | 35 | 72 | 20 | 230 | 23 | 105 | 25 | 80 | 54 | 12 | 10 | 100 | 55 | 63 | 11 |
| 4 | 120 | 40 | 96 | 21 | 280 | 29 | 125 | 30 | 95 | 62 | 14 | 10 | 125 | 70 | 100 | 14 |
| 5 | 140 | 50 | 128 | 25 | 350 | 40 | 160 | 40 | 115 | 75 | 16 | 12 | 160 | 90 | 160 | 18 |
| 6 | 160 | 63 | 154 | 25 | 430 | 50 | 180 | 55 | 145 | 90 | 18 | 12 | 200 | 110 | 250 | 22 |
| 7 | 220 | 100 | 244 | 40 | 680 | 80 | 250 | 70 | 230 | 125 | 22 | 16 | 320 | 180 | 400 | 28 |
4.2. Для изготовления киповых планок данного типа должны применяться стальные отливки, обладающие свариваемостью, с пределом текучести не менее 216 МПа.
4.3. Киповые планки изготовляют литьем с отжигом и зачисткой (пескоструйная обработка).
ОРИГИНАЛЬНЫЙ ТЕКСТ РАЗДЕЛА 2 АУТЕНТИЧНОГО ПЕРЕВОДА МЕЖДУНАРОДНОГО СТАНДАРТА ИСО 4127-1
<*> В настоящем стандарте вместо ссылки на международный стандарт ИСО 2408, который в настоящее время не принят в Российской Федерации, приведена ссылка на межгосударственный стандарт ГОСТ 3083, распространяющийся на тот же объект стандартизации и удовлетворяющий конкретным потребностям судостроения Российской Федерации.
