ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТАРА ТРАНСПОРТНАЯ ЖЕСТКАЯ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
Transport rigid rectangular packages. Dimensions
Предисловие
1. Разработан Научно-исследовательским и экспериментально-конструкторским институтом тары и упаковки (НИЭКИТУ).
Внесен Межгосударственным техническим комитетом по стандартизации МТК 223 «Упаковка».
2. Принят и введен в действие Постановлением Госстандарта России от 22 декабря 1999 г. № 630-ст.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 3394-84 «Тара транспортная жесткая прямоугольного сечения. Размеры».
1. Область применения
Настоящий стандарт устанавливает два ряда размеров транспортной жесткой тары прямоугольного сечения, основанных на размерах (модуле) 600 x 400 мм.
2. Определения
В настоящем стандарте применяют следующий термин с соответствующим определением:
размеры в плане: размеры прямоугольника, ограниченного на горизонтальной поверхности, на которой располагается транспортная тара, четырьмя вертикальными плоскостями, пересекающимися под прямым углом (рисунок 1).
3. Сущность метода
Наружные размеры транспортной тары (длину и ширину) получают умножением или делением размера модуля в плане на целое число.
4. Размеры

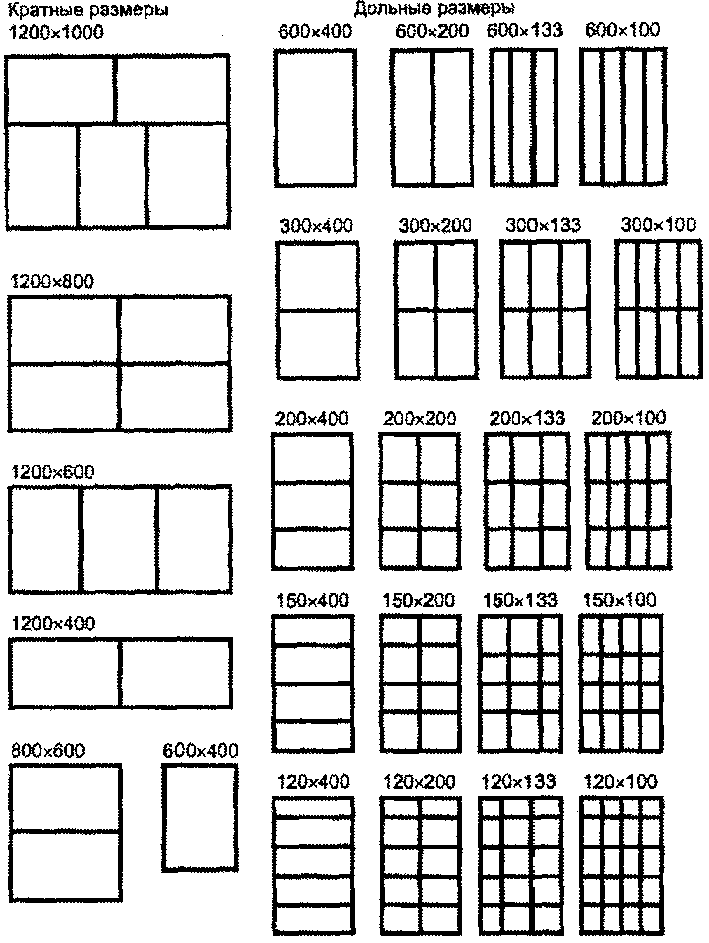

Примеры размеров в плане, вычисленных в соответствии с разделом 3, приведены в таблице 1 и Приложении А.
| Модуль 600 x 400 | |
| Кратный размер | Дольный размер |
| 1200 x 1000 | 600 x 400 |
| 1200 x 800 | 300 x 400 |
| 1200 x 600 | 200 x 400 |
| 1200 x 400 | 150 x 400 |
| 800 x 600 | 120 x 400 600 x 200 300 x 200 200 x 200 150 x 200 120 x 200 600 x 133 300 x 133 200 x 133 150 x 133 120 x 133 600 x 100 300 x 100 200 x 100 150 x 100 120 x 100 |
| Примечание. Кратные и дольные размеры являются примерами, вычисленными по модулю размером 600 x 400 мм. | |
5. Высота
Высоту транспортной тары выбирают по согласованию с потребителем тары.
6. Допуски
Размеры в плане и все размеры, принятые на их основе, являются максимальными размерами для наполненной транспортной тары.

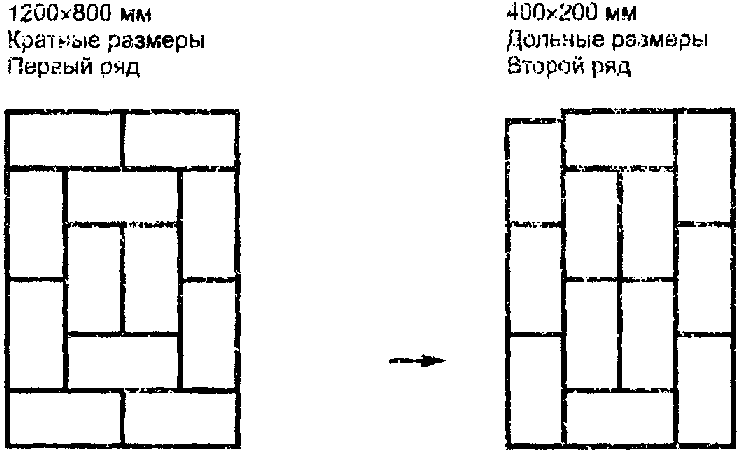

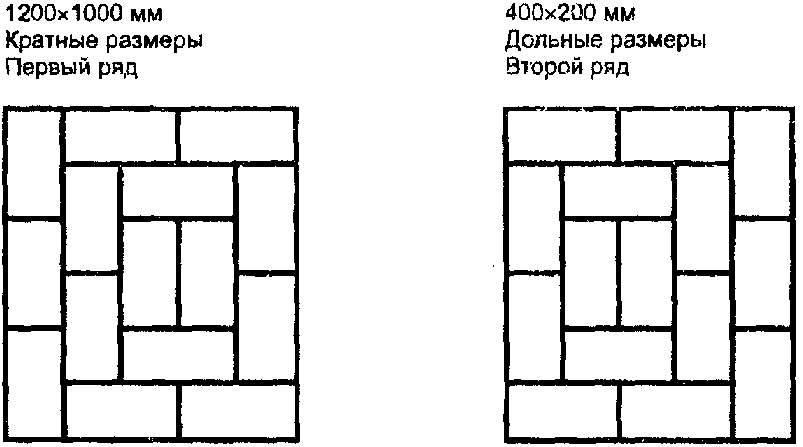

(справочное)
