КОНУСЫ ПИРОМЕТРИЧЕСКИЕ КОНТРОЛЬНЫЕ ДЛЯ ЛАБОРАТОРНОГО ПРИМЕНЕНИЯ
ISO 1146:1988 Pyrometric reference cones for laboratory use — Specification (IDT)
1 июня 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен ООО «Научно-технический центр „Огнеупоры“ (ООО „НТЦ „Огнеупоры“) на основе аутентичного перевода на русский язык, указанного в пункте 4 стандарта, который выполнен Техническим комитетом по стандартизации ТК 9 „Огнеупоры“.»
2. Внесен Техническим комитетом по стандартизации ТК 9 «Огнеупоры».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2009 г. № 731-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 1146:1988 «Пирометрические контрольные конусы для лабораторного применения. Технические условия» (ISO 1146:1988 «Pyrometric reference cones for laboratory use — Specification»).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему национальный стандарт Российской Федерации, сведения о котором приведены в дополнительном Приложении ДА.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 1146:1988 разработан Техническим комитетом ИСО/ТК 33.
Раздел 5 настоящего стандарта дополнен примечанием «Соответствие пирометрического контрольного конуса его контрольной температуре в пределах допустимого отклонения гарантирует изготовитель пироскопа», которое отвечает требованиям ИСО 528.
1. Область применения
1.1. Настоящий стандарт устанавливает требования к пирометрическим контрольным конусам, применяемым для определения эквивалентного пирометрического конуса (огнеупорности) огнеупоров в диапазоне температур от 1500 °C до 1800 °C.
1.2. Пирометрические контрольные конусы по настоящему стандарту предназначены для применения при лабораторных испытаниях по методике, изложенной в ИСО 528, за исключением испытаний при температурах 1500 °C и 1800 °C.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
ИСО 528. Огнеупоры. Определение эквивалентного пирометрического конуса (огнеупорности) [ISO 528, Refractory products. Determination of pyrometric cone equivalent (refractoriness)].
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Пирометрический контрольный конус (pyrometric reference cone): усеченная наклонная треугольная пирамида определенных формы, размеров и состава, которая при нагревании в определенных условиях изгибается дугообразно в соответствии с температурой (3.2).
3.2. Контрольная температура (reference temperature), температура падения (temperature collapse): температура, при которой вершина конуса касается поверхности подставки, на которой он установлен, при нагревании его с заданной скоростью при определенных условиях.
4. Размеры и форма пирометрического контрольного конуса

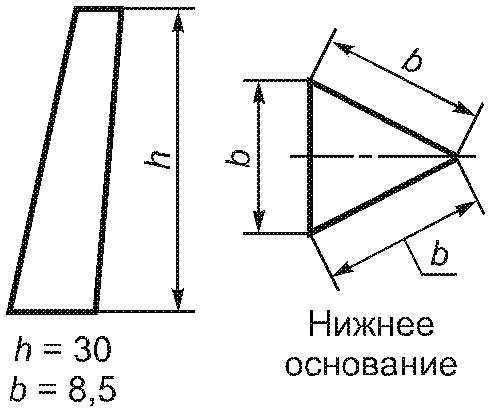

4.1 Номинальные размеры конуса приведены на рисунке 1.

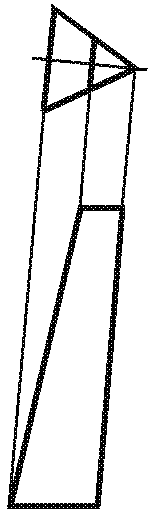

4.2 Форма конуса должна соответствовать указанной на рисунке 2 или 3.

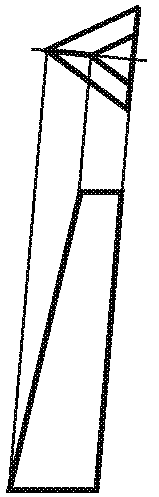

4.3. Конус может наклоняться в направлении ребра, как показано на рисунке 2, или в направлении грани, как показано на рисунке 3. Угол, образованный вертикалью и направляющим ребром или гранью, при установке конуса на подставку должен составлять 8° +/- 1°.
5. Контрольная температура
Каждый контрольный конус должен иметь такой химический состав, при котором температура его падения совпадет с одним из значений контрольной температуры, приведенной в таблице 1, с предельно допустимым отклонением +/- 5 °C.
Примечание. Соответствие пирометрического контрольного конуса его контрольной температуре в пределах допустимого отклонения гарантирует изготовитель конуса.
Контрольные температуры и обозначения конусов
| Обозначение конуса | Температура, °C |
|---|---|
| ИСО 150 | 1500 |
| ИСО 152 | 1520 |
| ИСО 154 | 1540 |
| ИСО 156 | 1560 |
| ИСО 158 | 1580 |
| ИСО 160 | 1600 |
| ИСО 162 | 1620 |
| ИСО 164 | 1640 |
| ИСО 166 | 1660 |
| ИСО 168 | 1680 |
| ИСО 170 | 1700 |
| ИСО 172 | 1720 |
| ИСО 174 | 1740 |
| ИСО 176 | 1760 |
| ИСО 178 | 1780 |
| ИСО 180 | 1800 |
6. Скорость нагрева
Каждый пирометрический контрольный конус нагревают до его контрольной температуры со скоростью 2,5 °C/мин.
7. Проверка температуры падения
Контрольную температуру каждой партии конусов с одинаковой номинальной контрольной температурой определяют по ИСО 528, используя образцы, взятые от партии. Температуру падения конуса определяют калиброванной термопарой. Количество образцов, отобранных от партии методом случайного отбора, должно составлять 2%, но не менее двух конусов.
8. Маркировка
На каждый контрольный конус должно быть нанесено обозначение конуса в соответствии с таблицей 1.
Примечание. Информация о различных видах пирометрических контрольных конусов приведена в Приложении А.
(справочное)
А.1. Контрольная температура и обозначение пирометрических контрольных конусов по ИСО (ISO), Зегеру (Seger), Ортону (Orton) и «H.P.C» приведены в таблице А.1.
| Контрольная температура, °C | ISO | Seger | Orton | H.P.C |
|---|---|---|---|---|
| 605 | - | 022 | - | 022 |
| 650 | - | 021 | - | 021 |
| 675 | - | 020 | - | 020 |
| 695 | - | 019 | - | 019 |
| 715 | - | 018 | - | 018 |
| 735 | - | 017 | - | 017 |
| 760 | - | 016 | - | 016 |
| 785 | - | 015а | - | 015а |
| 815 | - | 014а | - | 014а |
| 835 | - | - | - | 013а |
| 845 | - | 013а | - | - |
| 855 | - | - | - | 012а |
| 880 | - | - | - | 011а |
| 890 | - | 012а | - | - |
| 900 | - | 011а | - | 010а |
| 925 | - | 010а | - | 09а |
| 940 | - | 09а | - | 08а |
| 965 | - | 08а | - | 07а |
| 975 | - | 07а | - | 06а |
| 995 | - | 06а | - | 05а |
| 1010 | - | 05а | - | - |
| 1020 | - | - | - | 04а |
| 1040 | - | - | - | 03а |
| 1055 | - | 04а | - | 02а |
| 1070 | - | 03а | - | - |
| 1080 | - | - | - | 01а |
| 1100 | - | 02а | - | 1а |
| 1125 | - | 01а | - | 2а |
| 1145 | - | 1а | - | 3а |
| 1165 | - | 2а | - | 4а |
| 1185 | - | 3а | - | 5а |
| 1200 | - | - | 6а | |
| 1220 | - | 4а | - | - |
| 1230 | - | 5а | - | 7 |
| 1250 | - | - | - | 8 |
| 1260 | - | 6а | - | - |
| 1270 | - | 7 | - | - |
| 1280 | - | - | - | 9 |
| 1295 | - | 8 | - | 10 |
| 1315 | - | 9 | - | 11 |
| 1330 | - | 10 | - | - |
| 1340 | - | - | 12 | - |
| 1350 | - | 11 | 13 | 12 |
| 1375 | - | 12 | - | 13 |
| 1395 | - | 13 | 14 | - |
| 1410 | - | 14 | - | 14 |
| 1430 | - | - | 15 | 15 |
| 1440 | - | 15 | - | - |
| 1460 | - | - | - | 16 |
| 1470 | - | 16 | - | - |
| 1480 | - | - | - | 17 |
| 1490 | - | - | 16 | - |
| 1500 | 150 | 17 | - | 18 |
| 1510 | - | - | 17 | - |
| 1520 | 152 | 18 | 18 | 19 |
| 1530 | - | - | - | 20 |
| 1540 | 154 | 19 | 19 | - |
| 1560 | 156 | 20 | 20 | - |
| 1580 | 158 | 26 | - | 26 |
| 1600 | 160 | 27 | - | - |
| 1605 | - | - | 23 | 27 |
| 1620 | 162 | 27 1/2 | 26 | - |
| 1630 | - | - | - | 28 |
| 1640 | 164 | 28 | 27 | - |
| 1646 | - | - | 28 | 29 |
| 1660 | 166 | 29 | 29 | - |
| 1665 | - | - | 30 | 30 |
| 1680 | 168 | 30 | 31 | - |
| 1690 | - | - | - | 31 |
| 1700 | 170 | 31 | 31 1/2 | - |
| 1710 | - | 32 | - | 32 |
| 1720 | 172 | 32 1/2 | 32 1/2 | - |
| 1730 | - | 33 | - | 33 |
| 1740 | 174 | 33 1/2 | 33 | - |
| 1750 | - | - | - | 34 |
| 1760 | 176 | 34 | 34 | - |
| 1770 | - | - | - | 35 |
| 1780 | 178 | 35 | - | - |
| 1785 | - | - | 35 | 36 |
| 1800 | 180 | 36 | 36 | - |
| 1820 | - | - | 37 | 37 |
| 1830 | - | 37 | - | - |
| 1835 | - | - | 38 | - |
| 1850 | - | - | - | 38 |
| 1860 | - | 38 | 39 | - |
| 1880 | - | 39 | 40 | 39 |
| 1900 | - | 40 | - | - |
| 1920 | - | - | - | 40 |
| 1940 | - | 41 | - | - |
| 1960 | - | - | - | 41 |
| 1970 | - | - | 41 | - |
| 1980 | - | 42 | - | - |
| 2000 | - | - | - | 42 |
| 2015 | - | - | 42 | - |
СВЕДЕНИЯ
О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
(И ДЕЙСТВУЮЩИМ В ЭТОМ КАЧЕСТВЕ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ)
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
| ИСО 528 | IDT | ГОСТ Р ИСО 528-2009 «Огнеупоры. Определение эквивалентного пирометрического конуса (огнеупорности)» |
| Примечание. В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: IDT — идентичные стандарты. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПИРОСКОПАМ
(ПИРОМЕТРИЧЕСКИМ КОНТРОЛЬНЫМ КОНУСАМ) МАЛОГО ФОРМАТА
ПО ГОСТ 21739-76 «ПИРОСКОПЫ КЕРАМИЧЕСКИЕ.
ТЕХНИЧЕСКИЕ УСЛОВИЯ»
| Обозначение пироскопа | Температура падения, °C | Форма | Размеры пироскопа, мм | Допустимое отклонение размеров, % | ||
| сторона нижнего основания | сторона верхнего основания | высота | ||||
| ПК 158 | 1580 | Трехгранная усеченная пирамида | 8,0; 8,0; 7,8 | 2,0; 2,0; 1,9 | 30,0 | +/- 5 |
| ПК 161 | 1610 | |||||
| ПК 163 | 1630 | |||||
| ПК 165 | 1650 | |||||
| ПК 167 | 1670 | |||||
| ПК 169 | 1690 | |||||
| ПК 171 | 1710 | |||||
| ПК 173 | 1730 | |||||
| ПК 175 | 1750 | |||||
| ПК 177 | 1770 | |||||
| ПК 179 | 1790 | |||||
| Примечание. По ИСО 1146 высота пирометрического контрольного конуса — 30 мм, сторона нижнего основания — 8,5 мм, а расчетный размер стороны верхнего основания с допустимым отклонением — (2,0 +/- 0,1) мм. | ||||||
