1 Область применения

Настоящий стандарт устанавливает метод определения свойств при сдвиге клея на образце клеевого соединения внахлестку при приложении растягивающей нагрузки.

Испытание выполняют на образцах, составленных из толстых жестких склеиваемых деталей при небольшой длине нахлестки, чтобы получить наиболее равномерное распределение возможных напряжений сдвига и свести к минимуму другие напряженные состояния, инициирующие напряжение.

Данный метод можно использовать, чтобы определить

• кривую зависимости «напряжение-деформация» при сдвиге до разрушения клеевого шва;
• модуль сдвига клея в клеевом соединении;
• другие свойства, которые можно вывести по кривой «напряжение-деформация», например, секущий или касательный модуль сдвига и максимальное напряжение сдвига;
• влияние температуры, окружающей среды, скорости испытания и т.д. на эти свойства.

2 Нормативные ссылки

Настоящий стандарт содержит положения других нормативных документов в виде датированных или недатированных ссылок. Эти нормативные ссылки приведены в соответствующих местах текста, а сами документы перечислены ниже. При датированных ссылках последующие изменения или пересмотры любой из указанных публикаций относятся к настоящему стандарту только в том случае, если они включены в него в виде изменения или пересмотра. При недатированных ссылках применяется самое последнее издание, на которое приведена ссылка.

ISO 291:1997 <*>, Plastics — Standard atmospheres for conditioning and testing (Пластмассы. Стандартные атмосферы для кондиционирования и испытания)

<*> Отменен. Действуют ISO 291:2008 и ISO 291:2016. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

ISO 683-11:1987 <**>, Heat-treatable steels, alloy steels and free-cutting steels — Part 11: Case-hardening steels (Стали термоупрочняемые, легированные и автоматные. Часть 11. Деформируемые науглероживаемые стали)

<**> Отменен. Действует ISO 683-11:2012. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

ISO 1052:1982, Steels for general engineering purposes (Сталь конструкционная общего назначения)

ISO 4588:1995, Adhesives — Guidelines for the surface preparation of metals (Клеи. Руководство по обработке поверхности металлов перед склеиванием)

ISO 4995:2001 <***>, Hot-rolled steel sheet of structural quality (Листы стальные горячекатаные из конструкционного качества)

<***> Отменен. Действует ISO 4995:2014. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

ISO 10365, Adhesives — Designation of main failure patterns (Клеи. Обозначение основных типов разрушений)

3 Сущность метода

Склеенный образец (см. рисунок 1) подвергают действию растягивающего усилия так, чтобы клеевой шов оказался под напряжением сдвига. Относительное смещение склеиваемых деталей измеряют с помощью специального датчика, расположенного в центральной части образца. Усилие и смещение измеряют с момента приложения нагрузки до момента разрушения образца. Напряжения и деформации при сдвиге рассчитывают по размерам (клеевого) соединения.

4 Аппаратура

4.1 Машина для испытания на растяжение, обеспечивающая разрыв образца при растягивающем усилии от 10% до 80% диапазона полной шкалы датчика усилия.

4.2 Устройство для приложения усилия к образцу таким образом, чтобы при приложении нагрузки к образцу кручение развивалось медленно. Для этой цели подходит простая конструкция с универсальным соединением, как показано на рисунке 2.

4.3 Датчик усилия, обеспечивающий измерение нагрузки на образец с точностью до 1% нагрузки при деформации сдвига 0,01.

4.4 Один или два экстензометра (см. примечание 2) для измерения смещения между точками, начальное расстояние между которыми известно, на каждой склеиваемой детали в центральной части клеевого соединения (см. рисунок 3 и приложение А). Точки контакта со склеиваемыми деталями должны быть расположены на расстоянии 2 мм от склеиваемых поверхностей. Устройство (устройства) должно(ы) обеспечить измерение смещения при сдвиге с точностью до 1 мкм.

Примечание 1 — Во время нагружения каждая из склеиваемых деталей образца слегка изгибается, что приводит к небольшому повороту центральной (склеенной) части испытуемого образца. Для получения высокой точности при измерении смещений необходимо, чтобы экстензометр поворачивался вместе с образцом. Это достигается с помощью конструкции, показанной на рисунке 3, т.е. с помощью двухштырькового контакта с одной из склеиваемых деталей образца.

Примечание 2 — Применение двух экстензометров на противоположных сторонах образца рекомендуется для сведения в результаты измерения к минимуму значения крутящего момента, прикладываемого к образцу. Применение двух экстензометров также служит для указания сбоев одного из экстензометров, когда показания этих двух приборов значительно отличаются друг от друга.

4.5 Оборудование для регистрации данных для непрерывной записи относительного смещения склеиваемых деталей и приложенной нагрузки с момента приложения нагрузки до разрушения образца.

4.6 Микрометр точностью выше 0,002 мм для измерения размеров склеиваемых деталей образца.

4.7 Оптический микроскоп точностью выше 0,002 мм для измерения толщины клеевого соединения, если используется образец конфигурации, показанной на рисунке 1 a.

5 Образцы

5.1 Размеры и конфигурация

Образцы необходимо готовить либо путем склеивания металлических пластин или полосок, чтобы получить конфигурацию, показанную на рисунке 1 a, либо путем склеивания деталей, которые обработаны на станке до формы, показанной на рисунке 1 b. Размеры образца приведены на рисунке 1 и являются одинаковыми для обоих методов подготовки в рамках варьирования толщины клеевого шва.

Толщина клеевого шва должна быть в интервале от 0,2 до 0,8 мм.

Примечание 1 — Предпочтительная толщина клеевого шва — 0,5 мм.

Примечание 2 — Склеиваемые детали образца, показанные на рисунке 1 a, имеют более низкую жесткость при изгибе, чем образец, показанный на рисунке 1 b. Поэтому напряжения отрыва на концах клеевого шва образца на рисунке 1 a, будут выше, чем напряжения отрыва образца, показанного на рисунке 1 b. Все это оказывает незначительное влияние на измерение напряжения и деформации, но поскольку разрушение образца обычно инициируется этими напряжениями, конструкция образца, показанного на рисунке 1 a, разрушится раньше (при более низком напряжении и деформации), чем конструкция, показанная на рисунке 1 b.

5.2 Склеиваемые детали образца

Для измерения свойств клея рекомендуется использовать для склеивания стальные детали из-за их высокого модуля упругости.

Пластины или прутки для использования в качестве склеиваемых деталей обрабатывают на станке в соответствии с ИСО 683-11, ИСО 1052 или ИСО 4995 до размеров, показанных на рисунке 1, a или b, в зависимости от выбранной конфигурации образца.

5.3 Обработка поверхностей перед склеиванием

Поверхности перед склеиванием должны быть обработаны в соответствии с ИСО 4588 или иным методом, приводящим к когезионному разрушению в пределах клеевого шва.

6 Образцы для испытания

6.1 Подготовка

6.1.1 Склеиваемые детали с плоскими концами

6.1.1.1 Общие положения

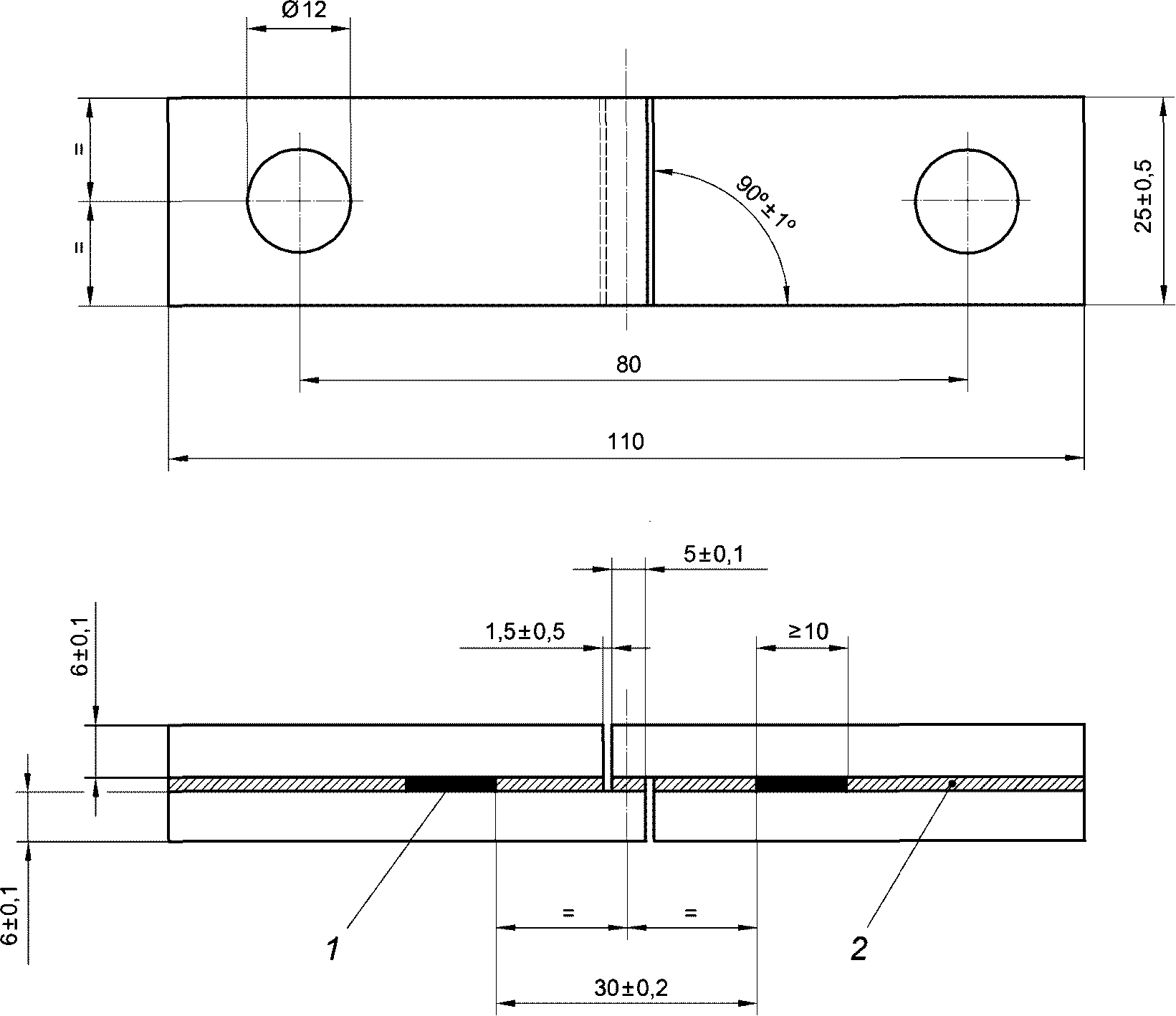

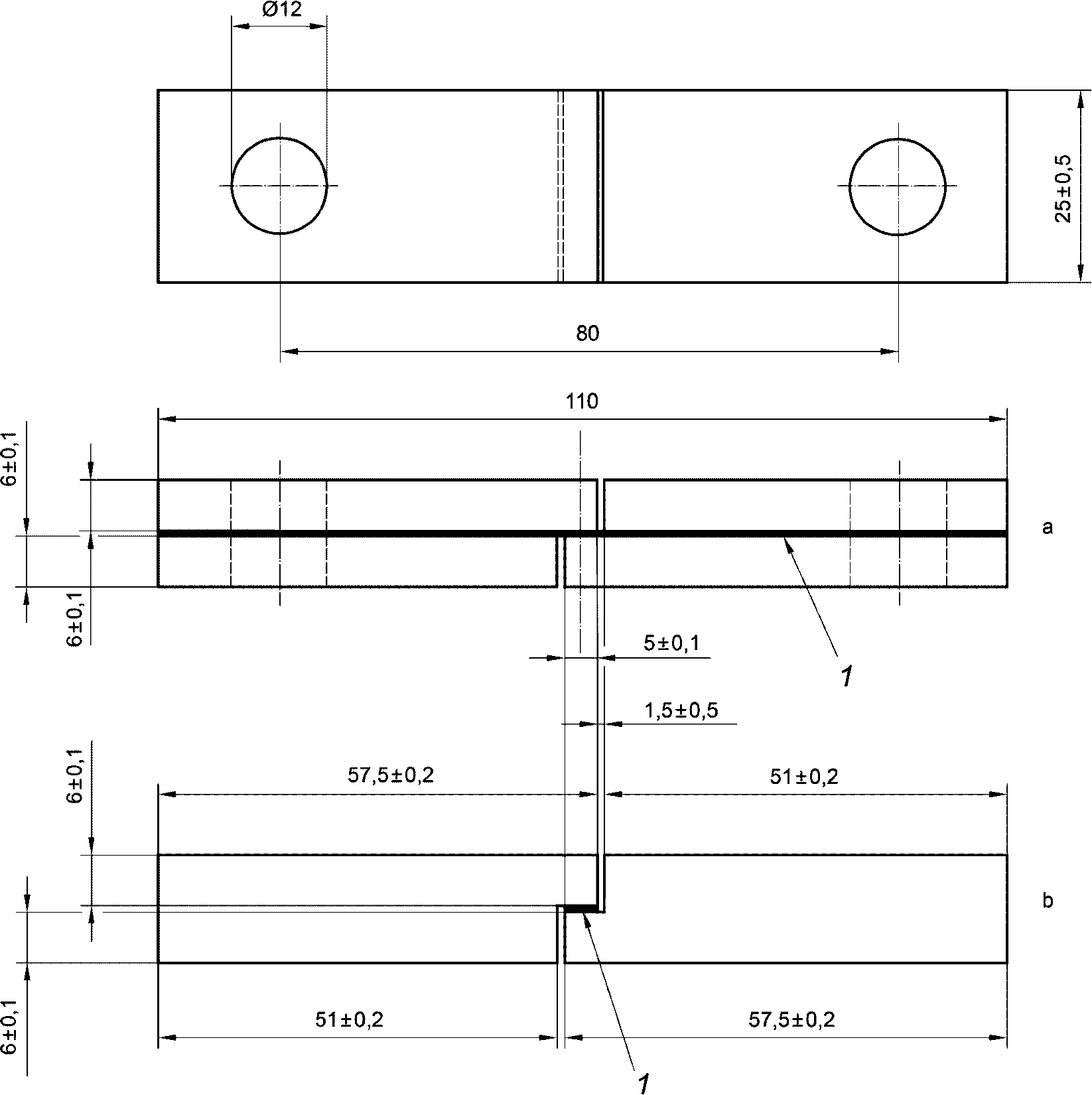

Образцы, склеиваемые детали которых имеют плоские концы, показаны на рисунке 1 a и могут быть получены из вырезанных или невырезанных, обточенных на станке пластин.

6.1.1.2 Невырезанные пластинки

Пластины, из которых вырезают образцы, должны состоять из двух листов размерами, соответствующими рисунку 4, склеенных вместе в соответствии с инструкциями изготовителя клея.

Для определения толщины клеевого шва вставляют прокладки или разделители (металлическая фольга), или калиброванную металлическую проволоку на участках, которые не станут зоной склеивания внахлест.

Разрезают склеенные пластины на образцы с помощью подходящего инструмента, например ленточной пилы. Затем обрабатывают образцы на станке. Выполняют последний проход по кромке образца параллельно продольному направлению образца так, чтобы не оставить металлических заусенцев вдоль клеевого соединения.

Высверливают отверстия на концах каждого образца для штырьков, которые удержат образец в разрывной машине.

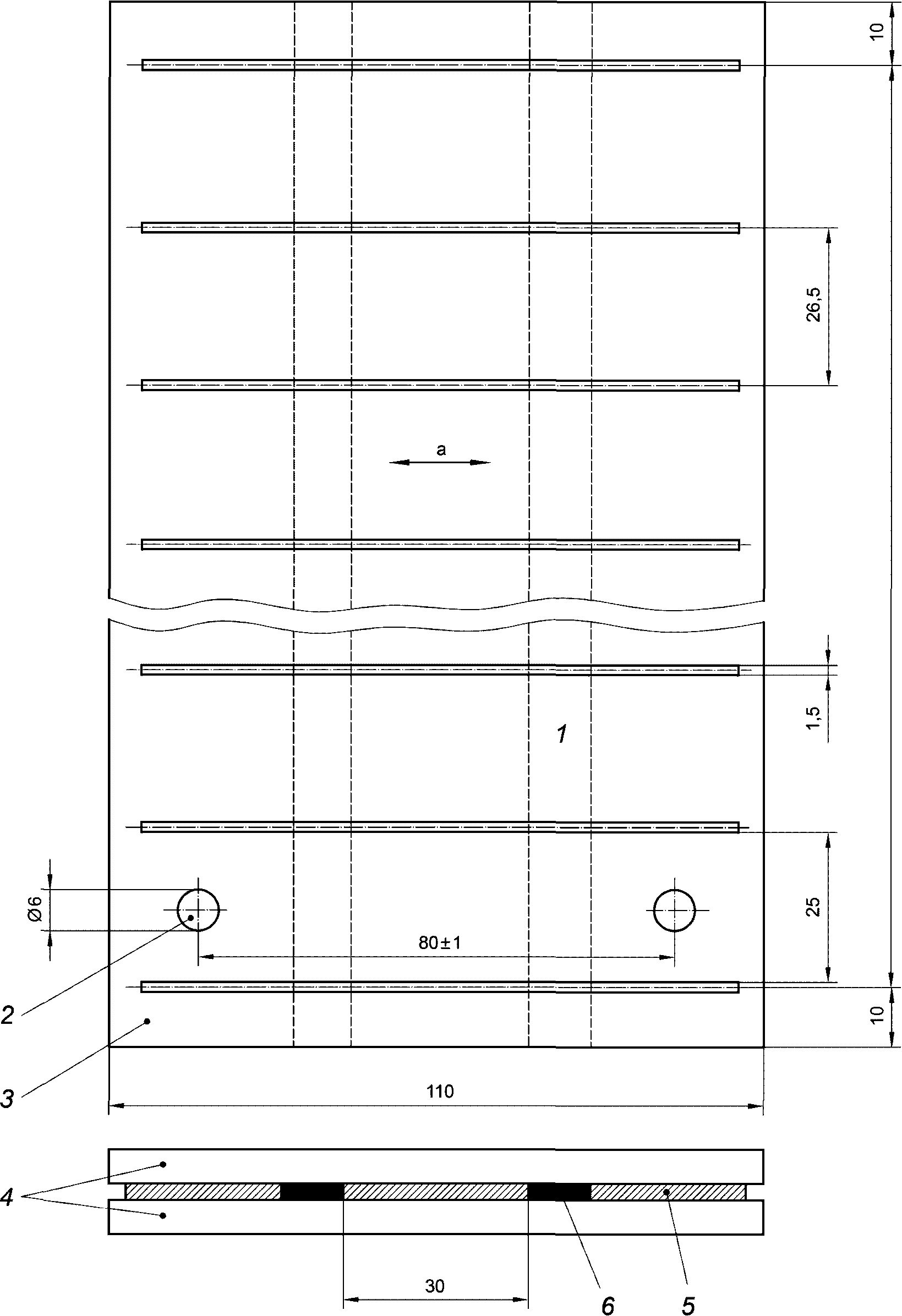

Очерчивают зону нахлестки двумя канавками, как показано на рисунке 5.

Если образцы обработаны на станке, необходимо следить, чтобы образец не нагрелся до температуры свыше 50 °C. Для охлаждения не допускается использовать жидкость.

6.1.1.3 Предварительно вырезанные пластинки

Выполняют последовательность 6.1.1.2, используя две предварительно вырезанные из листа пластинки, соответствующие рисунку 6.

Необходимо выполнить два отверстия в каждом листе, так чтобы эти два листа можно было правильно наложить друг на друга, используя сборку с двумя центрирующими выступами.

Вырезают и обрабатывают на станке образцы в соответствии с 6.1.1.2.

6.1.1.4 Отдельные образцы

Склеивают две пластинки размерами 110 x 25 x 6 мм в соответствии с инструкциями изготовителя клея, определяя толщину клеевого соединения в соответствии с 6.1.1.2. Проверяют, чтобы стороны склеиваемых пластинок были параллельны с точностью до 0,1 мм.

Обтачивают каждый образец до нужных размеров.

Высверливают отверстия для приложения нагрузки.

Выполняют две канавки на фрезерном станке, чтобы очертить нахлестку.

Соблюдают те же меры предосторожности, что и в 6.1.1.2.

6.1.2 Образцы со ступенчатыми склеиваемыми пластинками

Для такого типа образца склеиваемые пластинки должны быть механически обработаны до размеров, приведенных на рисунке 1 b, перед склеиванием. Затем пластинки прочно закрепляют в раме, обеспечивающей их точное выравнивание, и склеивают.

Чтобы получить соединение четко определенных формы и длины, необходимо в зазоры между склеиваемыми пластинками вставить полоски из стали или политетрафторэтилена толщиной 1,5 мм после нанесения клея и до его отверждения. После завершения отверждения клея полоски извлекают. При применении стальных полосок их необходимо покрыть антиадгезионным веществом.

Примечание — Рекомендуется на таких полосках выполнять кромку, скошенную под 45°, так чтобы образовалась выемка треугольного профиля на конце клеевого соединения. Эта выемка уменьшит концентрацию деформаций по краю клеевого соединения, что может продлить время до разрушения образца во время испытания.

6.2 Число образцов

Для данного испытуемого клея необходимо испытать пять образцов.

7 Проведение испытания

Температура испытания должна соответствовать одному из стандартных значений, указанных в ИСО 291.

Измеряют длину l нахлестки и ширину b каждого образца с точностью до 0,1 мм.

Если используют образцы с плоскими концами (рисунок 1 a), измеряют толщину клеевого соединения в зоне нахлестки с обоих концов и на каждой стороне образца с точностью до 0,01 мм. Записывают среднее значение от четырех измерений. Если расхождение между значениями замера на концах превышает 20% от среднего значения, образец бракуют. Там, где образцы составлены из ступенчатых склеиваемых пластинок (рисунок 1 b), толщину клеевого шва можно получить с помощью измерения толщины до склеивания ступенчатых концов пластинок и толщины полученного образца после склеивания в области нахлестки.

Устанавливают экстензометр на одну или на обе стороны образца (см. рисунок 3).

Испытывают образец на разрывной машине при постоянной скорости расхождения захватов. Для сопоставления результатов, полученных на образцах, изготовленных из различных материалов, рекомендуется скорость расхождения захватов 0,5 мм/мин.

Регистрируют усилие (растягивающую нагрузку) и смещение по мере нагружения образца до его разрушения. Также регистрируют температуру.

1 — край для удаления в отходы; 2 — склеиваемые пластинки;

^b Направление прокатки при производстве металла.

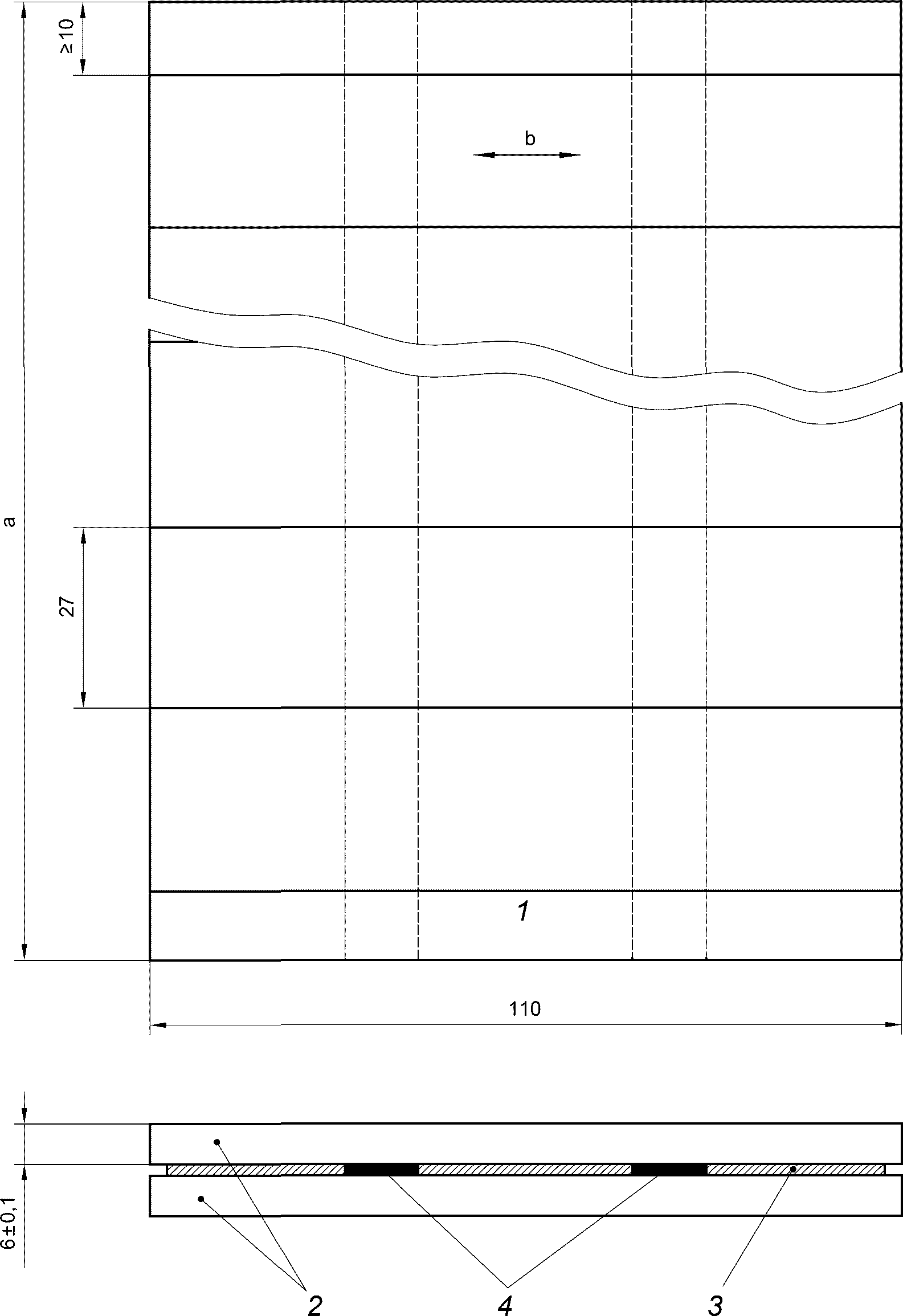

Рисунок 4 — Невырезанная пластинка для склеивания образца

8 Расчеты

8.1 Используемые обозначения

8.2 Среднее напряжение сдвига \tau в клее

При любой силе F, приложенной к образцу, среднее напряжение сдвига \tau в клее задается уравнением (1)

\tau = \frac{F}{lb} . (1)

8.3 Деформация сдвига \gamma в клее

Деформация сдвига \gamma в клее задается уравнением (2)

\gamma = \frac{d_{s}}{t} , (2)

где t — среднее значение выполненных измерений толщины (см. раздел 7).

Примечание 1 — Смещение при сдвиге клея ds меньше измеренного смещения d в результате учета в d деформации склеиваемых пластинок (см. рисунок 7).

ds можно рассчитать с хорошим приближением, если принять, что единообразное напряжение сдвига \tau действует в зоне, перекрытой экстензометром.

d_{s} = d - \frac{\tau(t_{a} - t)}{G_{a}} , (3)

где \tau — напряжение сдвига, соответствующее измеренному смещению.

Примечание 2 — Простая поправка даст более точное значение для ds, чем результат посредством измерений на контрольном образце, имеющем такую же геометрию, как склеенный образец, но составленный только одной выточенной пластинкой из склеиваемого материала. Распределение напряжения сдвига в контрольном образце далеко не равномерно, и для конкретной приложенной нагрузки напряжение в центральной зоне будет ниже, чем получено при той же нагрузке в склеенном образце.

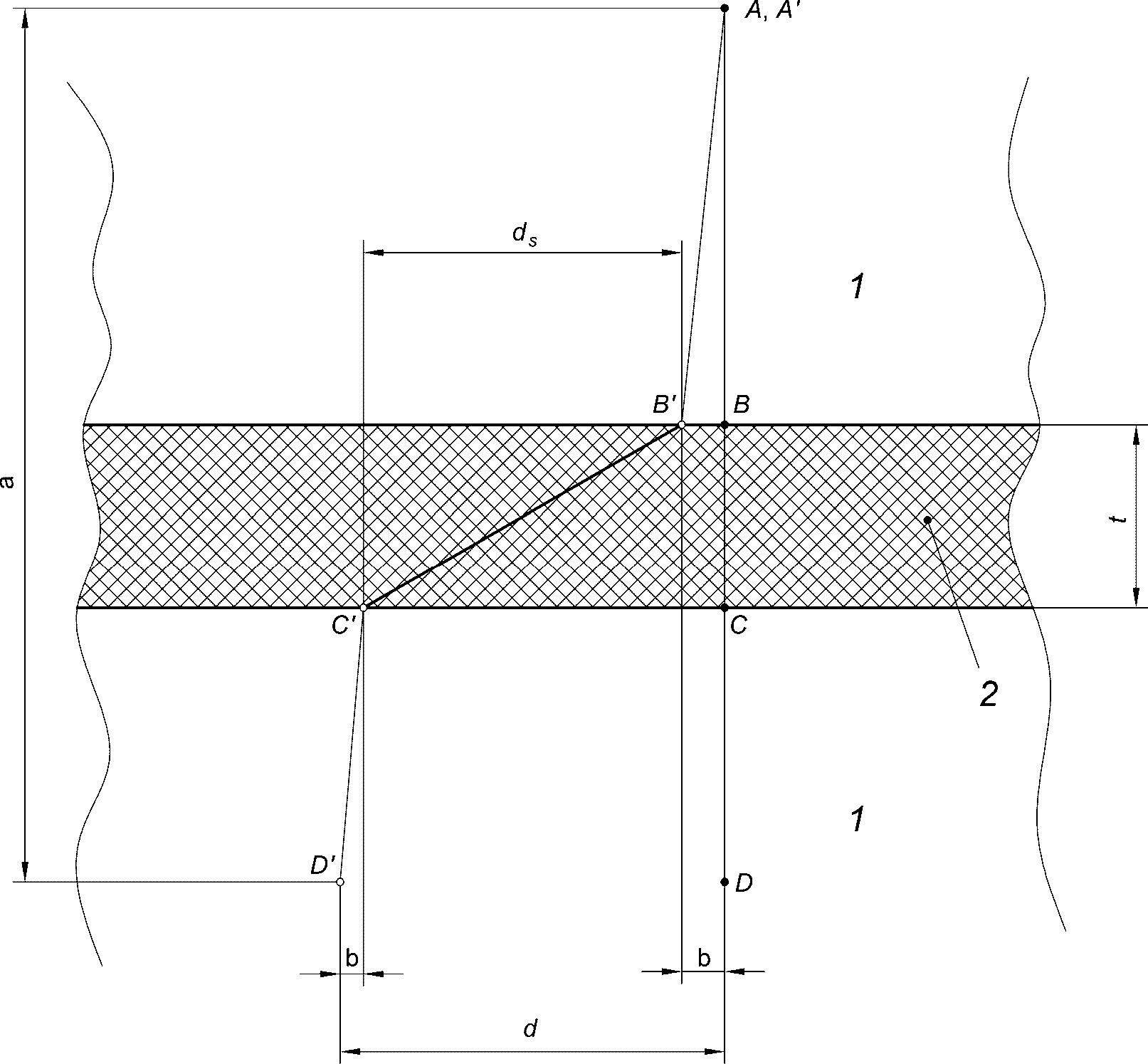

Секущая линия ABCD деформируется в линию A'B'C'D' при приложении нагрузки.

^a Расстояние между штырьками ta.

^b Вклад со стороны склеенных пластинок.

8.4 Кривая зависимости «напряжение-деформация»

График зависимости напряжения сдвига от деформации иллюстрирует механические свойства клея при постоянной скорости деформирования и может быть использован для получения определенных данных, необходимых для проектирования.

Примечание — После начального линейного отклика клеевого шва его жесткость уменьшается с увеличением деформации. По мере уменьшения жесткости испытательная машина производит все бульшую долю общего смещения поперек клеевого слоя. Таким образом, в испытании, проводимом при постоянной скорости расхождения захватов разрывной машины, скорость деформации в клеевом слое не будет постоянной, а будет увеличиваться, пока не достигнет максимума. Зависимость скорости деформации от упругих свойств стекловидных клеев невелико. Поэтому соответствующей скоростью является скорость деформации на выходе.

8.5 Модуль сдвига клея

Модуль сдвига равен градиенту линейного участка деформации на графике зависимости напряжения сдвига от деформации сдвига.

Примечание 1 — Ввиду сложностей, возникающих при измерении малых деформаций, график зависимости «напряжение-деформация» вряд ли пройдет через начало координат без обработки полученных данных. Там, где такая обработка выполнена правильно, модуль сдвига можно получить по уравнению (4):

где \tau и \gamma соответствуют точке линейного участка кривой.

Примечание 2 — Там, где клей испытывают в условиях, в которых он проявляет значительные вязкоупругие свойства (например, при температуре, близкой к температуре перехода от твердого состояния к эластичному), на кривой «напряжение-деформация» нет линейного участка даже при низких деформациях, когда вязкоупругие свойства изменяются линейно. Более того, в этих условиях поведение «напряжение-деформация» в высокой степени зависит от скорости деформации и температуры. Определение модуля по результатам испытания, выполненного при постоянной скорости деформации, в таком случае не подходит, и следует выполнять динамические механические испытания или испытания при релаксации напряжений, чтобы охарактеризовать линейное вязкоупругое поведение.

9 Объективность метода

Объективность данного метода испытания неизвестна ввиду отсутствия достаточного количества данных лабораторных испытаний. Когда эти данные будут получены, сведения о точности будут опубликованы при пересмотре настоящего стандарта.

10 Протокол испытания

Протокол испытания должен содержать следующие пункты:

a) ссылка на настоящий стандарт;

b) вся информация, необходимая для полной идентификации испытанного клея (классификация, тип, поставщик, рекомендации партнеров, номер партии, дата изготовления, пропорции смеси для двухкомпонентных клеев);

c) идентификация склеиваемых деталей и метод их производства для испытания, включая информацию о наличии закруглений на каждом конце клеевого соединения;

d) подробная информация об обработке поверхностей перед склеиванием;

e) условия отверждения, используемые для испытуемого клея;

f) температура испытания;

g) информация о состоянии образцов;

h) скорость (расхождения захватов машины) при испытании;

i) размеры образцов (длина нахлестки и ширина образца);

j) толщина клеевого шва;

k) число испытанных образцов;

l) тип использованной испытательной машины;

m) описание прибора, использованного для измерения деформации;

n) обозначение картины разрушения образца в соответствии с ИСО 10365;

o) значения свойств клея, определенные в разделе 8;

p) дата проведения испытания.

В настоящем приложении описана конструкция экстензометра, который успешно используется для измерения деформации в данном методе испытания. В то же время допускается использовать экстензометры другой конструкции.

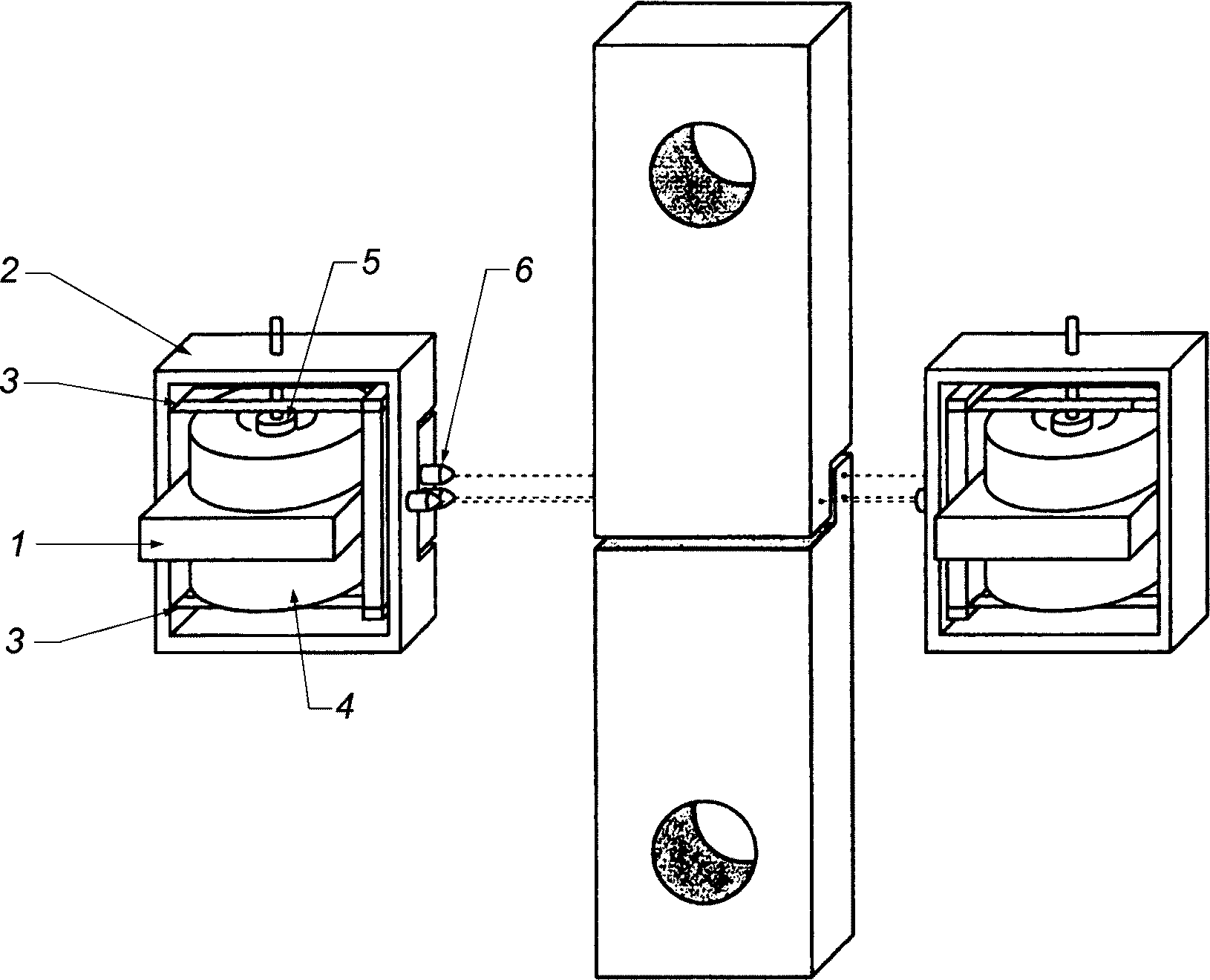

Экстензометр (см. рисунок 3) состоит из жесткой рамки и внутренней части, которая может перемещаться параллельно рамке на подпружиненных пластинах. Корпус датчика линейного смещения имеет установленную подвижную внутреннюю часть, тогда как сердечник датчика установлен на жесткую рамку.

Три измерительных штырька установлены на одной стороне экстензометра: один — на жесткой рамке, а два других — на внутренней подвижной части.

В то время как образец испытывает напряжения, две половинки образца движутся в разных направлениях относительно друг друга. Относительное движение двух половинок образца приводит к движению штырьков относительно друг друга, заставляя, таким образом, сердечник соленоида двигаться в электрической обмотке датчика.

Датчик соединен с усилителем, выходной сигнал которого пропорционален относительному движению между штырьками. Дисплей можно калибровать на считывание непосредственно в миллиметрах.

Два экстензометра данного типа закрепляют на образце с помощью специального приспособления (по одному с каждой стороны образца).

Устройство для калибровки с прецизионным микрометрическим винтом дает возможность калибровать экстензометры перед испытанием.

Применение таких экстензометров дает измерение смещений на 1 мм с точностью 1 мкм в интервале температур от минус 100 °C до плюс 200 °C в зависимости от используемых датчиков.
