Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 сентября 2011 г. № 313-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ И УСТРОЙСТВА ТЕХНИЧЕСКИЕ ДЛЯ ИНВАЛИДОВ ИЛИ ЛЮДЕЙ С ОГРАНИЧЕНИЯМИ ЖИЗНЕДЕЯТЕЛЬНОСТИ
УСТРОЙСТВА КРЕПЛЕНИЯ КРЕСЕЛ-КОЛЯСОК И СИСТЕМЫ УДЕРЖАНИЯ ПОЛЬЗОВАТЕЛЕЙ
СИСТЕМЫ ЧЕТЫРЕХТОЧЕЧНОГО КРЕПЛЕНИЯ РЕМЕННОГО ТИПА
Technical systems and aids for disabled or handicapped persons. Wheelchair tiedown and occupant-restraint systems. Part 2. Four-point strap-type tiedown systems
ISO 10542-2:2001 Technical systems and aids for disabled or handicapped persons — Wheelchair tiedown and occupant-restraint systems — Part 2: Four-point strap-type tiedown systems (IDT)
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен Региональной общественной организацией инвалидов «Центр гуманитарных программ» (РООИ «Центр гуманитарных программ») и Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 381 «Технические средства для инвалидов».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2011 г. № 313-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10542-2:2001 «Системы и устройства технические для инвалидов или людей с ограничениями жизнедеятельности. Устройства крепления кресел-колясок и системы удержания пользователя. Часть 2. Системы четырехточечного крепления ременного типа» (ISO 10542-2:2001 «Technical systems and aids for disabled or handicapped persons — Wheelchair tiedown and occupant-restraint systems — Part 2: Four-point strap-type tiedown systems»).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Предисловие к ИСО 10542-2:2001
ИСО (Международная организация по стандартизации) является всемирной федерацией национальных органов по стандартизации (членов ИСО). Разработка международных стандартов обычно осуществляется Техническими комитетами ИСО. Каждая организация — член ИСО, заинтересованная в деятельности, для которой был создан Технический комитет, имеет право быть представленной в этом комитете. Международные правительственные и неправительственные организации, имеющие связи с ИСО, также принимают участие в работе. ИСО тесно взаимодействует с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации электротехники.
Международные стандарты разрабатываются в соответствии с Правилами директив ИСО/МЭК, часть 2.
Проекты международных стандартов, принятые Техническими комитетами, рассылаются организациям-членам на голосование. Их опубликование в качестве международного стандарта требует одобрения не менее 75% организаций-членов, принимавших участие в голосовании.
Следует обратить внимание на возможность наличия в настоящем стандарте некоторых элементов, которые могут быть объектом патентных прав. ИСО не несет ответственности за идентификацию некоторых или всех таких патентных прав.
Международный стандарт ИСО 10542-2 подготовлен Техническим комитетом ИСО/ТК 173 «Технические устройства и приспособления для лиц с ограничениями жизнедеятельности», подкомитет ПК 1 «Кресла-коляски».
ИСО 10542 состоит из следующих частей <*> под общим наименованием «Системы и устройства технические для инвалидов или людей с ограничениями жизнедеятельности. Устройства крепления кресел-колясок и системы удержания пользователей»:
- часть 1. Требования и методы испытания для всех систем;
- часть 2. Системы четырехточечного крепления ременного типа.
<*> В настоящее время ИСО 10542 включает в себя также следующие части:
- часть 3. Системы крепления стыковочного типа;
- часть 4. Системы крепления зажимного типа;
- часть 5. Системы для специальных кресел-колясок.
Приложения A и B настоящего стандарта являются обязательными. Приложение C приведено только для информации.
Введение
Обеспечение эффективной защиты пользователя, сидящего в кресле-коляске, расположенном в транспортном средстве, обычно требует послепродажной установки оборудования для крепления кресла-коляски и удержания пользователя кресла-коляски. ИСО 10542-1 устанавливает требования для всех креплений кресел-колясок и систем удержания пользователя. Положения ИСО 10542-1 применяют с изменениями и дополнениями по настоящему стандарту, в которых установлены особые требования и методы испытаний устройств крепления кресел-колясок и систем удержания пользователя (ККСУП), которые используют четырехточечное крепление кресел-колясок ременного типа.
1. Область применения
Настоящий стандарт устанавливает методы испытаний, требования к конструкции и технические требования, требования к инструкциям и предупреждениям для монтажников и пользователей, а также к наносимым надписям и маркировке креплений кресел-колясок и систем удержания пользователей (ККСУП).
Настоящий стандарт применим только к ККСУП, которые используют системы удержания пользователей ременного типа и четырехточечного крепления кресел-колясок ременного типа, предназначенные для кресел-колясок, используемых взрослыми пользователями как пассажирами и водителями в качестве сидений, расположенных по направлению движения транспортных средств.
Настоящий стандарт применим, главным образом, к ККСУП в целом, в то время как другие части ИСО 10542 могут быть применены также к отдельным компонентам и сборочным узлам, реализуемым отдельно, и запасным частям.
Настоящий стандарт применим к ККСУП, предназначенным для использования с креслами-колясками всех типов с ручным приводом и электроприводом, включая трех- и четырехколесные скутеры, для взрослых пользователей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанные издания. Для недатированных ссылок применяют самые последние издания (включая любые изменения и поправки).
ИСО 10542-1:2001 Системы и устройства технические для инвалидов или людей с ограничениями жизнедеятельности. Устройства крепления кресел-колясок и системы удержания пользователя. Часть 1. Требования и методы испытания для всех систем (ISO 10542-1:2001, Technical systems and aids for disabled or handicapped persons — Wheelchair tiedown and occupant-restraint systems — Part 1: Requirements and test methods for all systems).
3. Термины и определения
В настоящем стандарте применены термины по ИСО 10542-1.
4. Требования к конструкции
Применяют требования к конструкции по ИСО 10542-1 с добавлением следующих перечислений:
a) четырехточечные крепления ременного типа должны быть рассчитаны на эффективное крепление и натяжение для широкого диапазона типов и размеров кресел-колясок и соответствовать значениям углов, указанным на рисунках 1 и 2, обеспечивая регулирование длины ремня, регулировку переднего/заднего размещения точек фиксации в автомобиле или обоих;
a — базовая плоскость кресла-коляски.
Примечание. Указанные значения углов получены в результате проецирования угла каждого ремня крепления на вертикальную плоскость, параллельную (вид сбоку) или перпендикулярную (вид сзади) базовой плоскости кресла-коляски.
Рисунок 1. Предпочтительные значения углов
задних ремней крепления кресла-коляски
и размещение точек фиксации крепления
a — базовая плоскость кресла-коляски.
Примечание. Указанные значения углов получены в результате проецирования угла каждого ремня крепления на вертикальную плоскость, параллельную (вид сбоку) или перпендикулярную (вид сзади) базовой плоскости кресла-коляски.
Рисунок 2. Предпочтительные значения углов
передних ремней крепления кресла-коляски
и размещение точек фиксации крепления
Примечание. На рисунке C.1 показаны рекомендованные зоны точек крепления на креслах-колясках, для которых системы четырехточечного крепления ременного типа должны быть эффективны.
b) все конечные устройства точек крепления четырехточечного крепления должны быть зацеплены с точками крепления на имитаторе кресла-коляски, указанными и установленными в ИСО 10542-1, рисунки E.1 и E.4.
5. Инструкции для монтажников
В дополнение к требованиям ИСО 10542-1, подраздел 5.2, инструкции изготовителя для монтажников должны включать в себя рекомендации для расстояний между точками фиксации креплений кресел-колясок и информацию, приведенную на рисунках 1 и 2, с указанием, что:
a) при виде сбоку проекция угла задних ремней крепления относительно горизонтали находится между 30° и 45°;
b) при виде сбоку проекция угла передних ремней крепления находится между 40° и 60°;
c) при виде сзади проекция угла задних ремней крепления находится в пределах 10° относительно базовой плоскости кресла-коляски и
d) при виде спереди проекция угла передних ремней крепления находится в пределах 25° относительно базовой плоскости кресла-коляски и наклонена вбок так, чтобы обеспечить некоторую боковую устойчивость кресла-коляски.
6. Инструкции для пользователей и по техническому обслуживанию
В дополнение к требованиям ИСО 10542-1, подраздел 5.3, инструкции изготовителя для пользователей должны включать рекомендации по предпочтительным значениям углов ремней крепления и информацию, приведенную на рисунках 1 и 2, включая заявления о том, что, где это возможно:
a) при виде сбоку проекция угла задних ремней крепления относительно горизонтали должна быть между 30° и 45°;
b) при виде сбоку проекция угла передних ремней крепления должна быть между 40° и 60°;
c) при виде сзади проекция угла задних ремней крепления должна быть в пределах 10° относительно базовой плоскости кресла-коляски и
d) при виде спереди проекция угла передних ремней крепления должна быть в пределах 25° относительно базовой плоскости кресла-коляски и наклонена вбок так, чтобы обеспечить некоторую боковую устойчивость кресла-коляски.
МЕТОД ИСПЫТАНИЯ ПРИ ЛОБОВОМ СТОЛКНОВЕНИИ ККСУП
С КРЕПЛЕНИЯМИ, ИМЕЮЩИМИ ЧЕТЫРЕ РЕГУЛИРУЕМЫХ ПО ДЛИНЕ РЕМНЯ
В ИСО 10542-1, приложение A, установлены методы для динамического испытания ККСУП при лобовом столкновении и указано, что ККСУП должна быть установлена и кресло-коляска должно быть закреплено с использованием инструкций и рекомендаций изготовителя ККСУП. Эти процедуры должны быть также соблюдены при испытании ККСУП, которые включают четырехточечные крепления ременного типа с двумя или более ремнями фиксированной длины. Для четырехточечных креплений с четырьмя регулируемыми по длине ремнями и четырьмя продольно расположенными точками фиксации углы и длина ремней могут повлиять на результаты испытания. Чтобы уменьшить различия в результатах испытания данной ККСУП внутри и между лабораториями, желательно указать согласованный метод для установки геометрии перед испытанием.
В настоящем Приложении установлены дополнительные требования к процедурам установки, установленным в ИСО 10542-1, приложение A, раздел A.4, при испытании ККСУП, которая использует четырехточечное крепление ременного типа с четырьмя регулируемыми по длине ремнями. Процедуры, установленные в разделе A.3, основаны на типовых и предполагаемых условиях в реальных транспортных средствах, но они не представляют все реальные ситуации.
A.3. Модификация процедур установки устройств крепления кресел-колясок
A.3.1. Применяют процедуры, установленные в ИСО 10542-1, приложение A, раздел A.4, за исключением процедуры по A.4.7, которая должна быть заменена на процедуры A.3.2 - A.3.4 настоящего стандарта.
A.3.2. Соединяют имитатор кресла-коляски с четырехточечным креплением, выбрав точки фиксации:
a) симметрично относительно базовой плоскости кресла-коляски;
b) расположенные на расстоянии (1300 +/- 20) мм от передней точки фиксации по направлению к задней точке фиксации;
c) имеющие боковое расстояние между задними точками фиксации, равное боковому расстоянию между задними точками крепления имитатора кресла-коляски, +/- 25 мм и
d) имеющие боковое расстояние между передними точками фиксации от 300 до 810 мм.
Примечание. Для размещения точек фиксации расположение спереди/назад точки фиксации является местом первого зажима, который обеспечивает крепление фиксатора к испытательной платформе или, в случае нескольких зажимов, является центром этих зажимов. Боковое расположение точки фиксации считается центром места, где концевое соединение крепления контактирует с фиксирующим устройством, прикрепленным к испытательной платформе.
A.3.3. Закрепляют имитатор кресла-коляски в соответствии с инструкциями изготовителя ККСУП для достижения длины ремней заднего крепления от 495 до 533 мм, измеренной от стыка концевого соединения крепления и точки крепления на кресле-коляске до точки фиксации.
Примечание. Для измерения длины заднего крепления точкой фиксации считается точка, в которой прямая линия вдоль длины ремня пересекается с плоскостью основания кресла-коляски.
A.3.4. Натягивают регулируемые по длине ремни крепления в соответствии со спецификациями изготовителя, убедившись, что базовая плоскость имитатора кресла-коляски параллельна осевой линии устройства моделирования столкновения в пределах +/- 3°.
В ИСО 10542-1, приложение B, установлены методы установки и измерения геометрии ремней системы удержания пользователя на АИУ и регулирования их длины, обеспечивающие возможность приспособления системы удержания к широкому диапазону пользователей, ситуаций и размеров кресел-колясок. Эти методы используют для процедур подсоединения кресел-колясок, установленных в ИСО 10542-1, приложение A. Для ККСУП с четырехточечными креплениями ременного типа с четырьмя регулируемыми по длине ремнями и четырьмя продольно расположенными точками фиксации в Приложении A настоящего стандарта установлены дополнительные процедуры для подсоединения кресла-коляски, которые будут использоваться в сочетании с ИСО 10542-1, приложение A, раздел A.4. Эти же дополнительные процедуры для подсоединения кресла-коляски следует использовать при установке ККСУП в соответствии с ИСО 10542-1, приложение B, для измерения геометрии ремней системы удержания пользователя и их длины.
B.2. Модификация процедур установки при испытании
Разделы B.1 — B.6 приложения B ИСО 10542-1 применимы, за исключением того, что при подсоединении имитатора кресла-коляски с креплениями ременного типа с четырьмя регулируемыми по длине ремнями и четырьмя продольно расположенными точками фиксации выбирают точки фиксации крепления и положение имитатора кресла-коляски в соответствии с Приложением A.
РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ ТОЧЕК КРЕПЛЕНИЯ НА КРЕСЛАХ-КОЛЯСКАХ И РЕГУЛИРОВАНИЮ ДЛИНЫ РЕМНЕЙ
Для того чтобы четырехточечные крепления ременного типа эффективно присоединяли кресла-коляски в общественных транспортных средствах, узлы из четырех регулируемых ремней должны иметь возможность достигать имеющихся точек крепления (например, точек соединения) и быть при этом натянутыми для широкого диапазона кресел-колясок. В связи с необходимостью для каждого ременного узла включать фиксирующие приспособления, концевые соединения прикрепления этих кресел-колясок и компоненты регулировки и натяжения имеются практические ограничения на минимальную длину ремней, которая может быть достигнута. Существуют также практические ограничения на максимальную длину ремней, после которой ремни становятся громоздкими для повседневного использования.
В разделе C.2 определены рекомендуемые зоны для размещения точек крепления кресел-колясок, основанные на этих соображениях и
a) соглашении изготовителей ККСУП относительно достижимых и разумных требований к минимальной и максимальной длине ремней для четырехточечных креплений ременного типа с узлами из четырех регулируемых по длине ремней и четырьмя продольно расположенными точками фиксации, как это указано в разделе А.3, и
b) характерных продольных расстояниях между точками фиксации фиксированного крепления.
Примечание. Эти рекомендованные зоны введены в [1] как требуемые зоны для точек крепления кресел-колясок, предназначенных для использования системами четырехточечного крепления ременного типа. Проектирование четырехточечного крепления ременного типа для эффективной работы с точками крепления в этих зонах поможет обеспечить совместимость кресел-колясок и четырехточечного крепления ременного типа в реальных условиях.

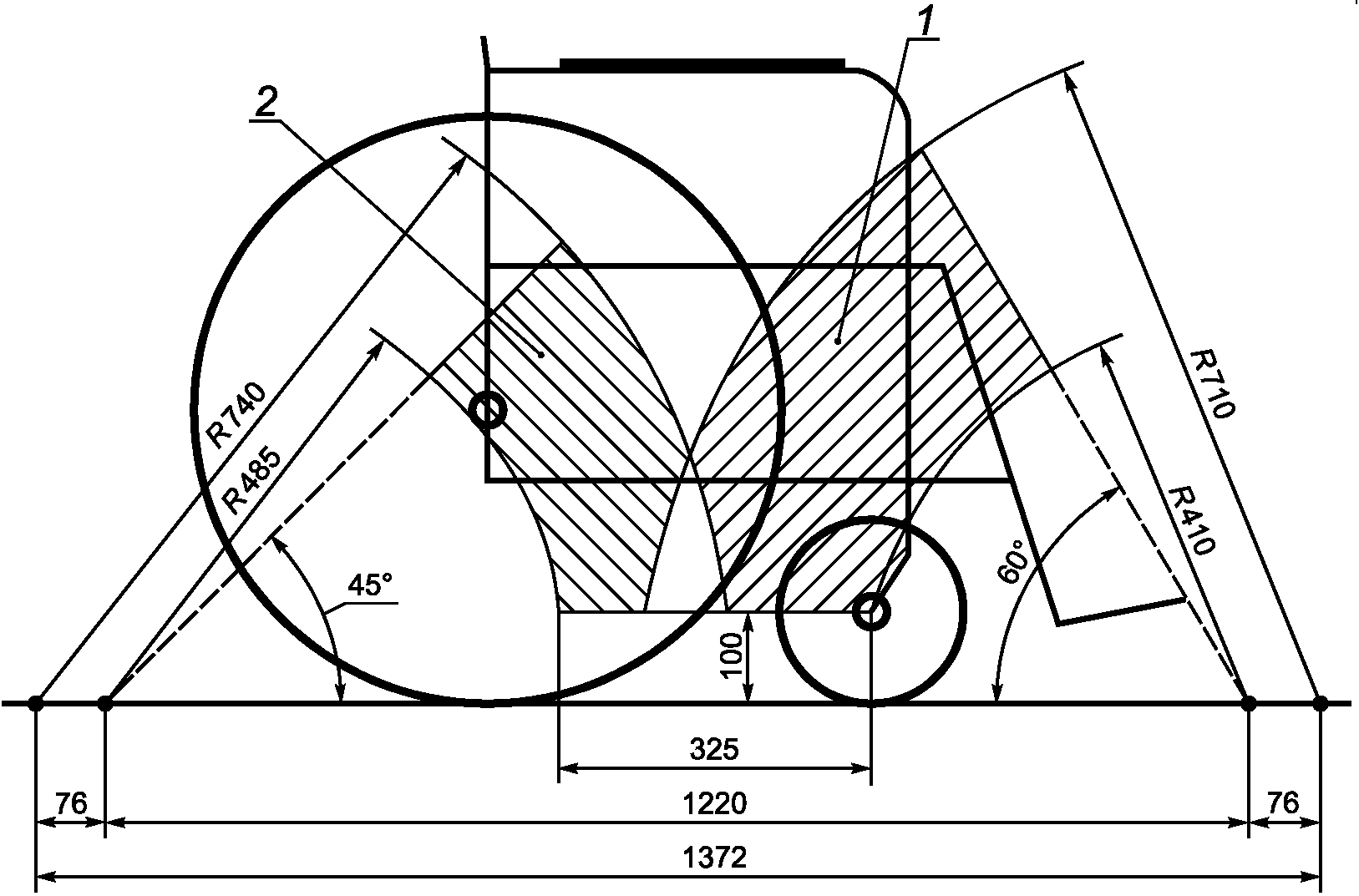

На рисунке C.1 проиллюстрированы зоны передних и задних точек крепления кресел-колясок (заштрихованные области), которые следуют из соглашения относительно достижимой и разумной минимальной и максимальной регулируемой длины ремней крепления и характерных передних/задних расстояний между фиксированными передними и задними точками фиксации. Положение точек крепления на креслах-колясках в пределах этих зон будет способствовать тому, что кресло-коляска может быть эффективно закреплено с помощью системы четырехточечного крепления ременного типа с четырьмя регулируемыми по длине ремнями.
Примечание 1. В современных транспортных средствах расстояние между передними и задними точками фиксации может не ограничиваться 1372 мм.
Примечание 2. Расположение зон на кресле-коляске носит исключительно иллюстративный характер и не означает предпочтительного расположения точек крепления на раме кресла-коляски.
1 — зона передних точек крепления;
2 — зона задних точек крепления
Рисунок C.1. Иллюстрация вида сбоку предпочтительных зон передних и задних
точек крепления на креслах-колясках
В таблице C.1 приведены рекомендации относительно минимальной и максимальной длины ремней четырехточечных креплений, которые имеют четыре регулируемых ремня и продольно расположенные точки фиксации. Эти значения основаны на соглашении изготовителей ККСУП во время разработки стандарта. Рекомендации относительно наименьших значений длины основаны на минимальной длине, которая считается разумно достижимой и учитывает необходимость фиксации, крепления, регулирования и натяжения компонентов. Рекомендации относительно наибольших значений длины основаны на максимальной длине ремней, которые не станут громоздкими в реальных условиях. Эти рекомендации по регулированию ремней должны обеспечивать удлинение тесьмы ремня по крайней мере на 25 мм при протягивании через механизмы регулирования.
Рекомендации относительно минимальной и максимальной длины ремней
| Расположение ремня | Рекомендация относительно минимальной длины, мм | Рекомендация относительно максимальной длины, мм |
| Заднее | 485 | 740 |
| Переднее | 410 | 710 |
| Примечание. Длина определяется как расстояние по прямой линии от точки пересечения концевых соединений крепления с точкой крепления кресла-коляски до точки, в которой прямая линия вдоль длины ремня пересекается с плоскостью основания кресла-коляски. | ||
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
| ИСО 10542-1:2001 | IDT | ГОСТ Р ИСО 10542-1-2011 «Системы и устройства технические для инвалидов или людей с ограничениями жизнедеятельности. Устройства крепления кресел-колясок и системы удержания пользователей. Часть 1. Требования и методы испытания для всех систем» |
| Примечание. В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта: — IDT — идентичный стандарт. | ||
БИБЛИОГРАФИЯ
[1] ISO 7176-19, Wheelchairs — Part 19. Wheeled mobility devices for use in motor vehicles (ИСО 7176-19:2000 Кресла-коляски. Часть 19. Колесные передвижные устройства для применения в автомобилях)
