от 11 марта 2008 г. № 34-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

МЕТОДЫ ИЗМЕРЕНИЯ ДЛИНЫ И ШИРИНЫ

Thermal insulating products for building applications. Methods for measurement of length and width

EN 822:1994 Thermal insulating products for building applications. Determination of length and width (IDT)

Группа Ж19

1 января 2009 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Некоммерческим партнерством «Производители современной минеральной изоляции „Росизол“» на основе выполненного Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») аутентичного перевода европейского стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2008 г. № 34-ст.

4. Настоящий стандарт идентичен европейскому стандарту ЕН 822:1994 «Теплоизоляционные изделия, применяемые в строительстве. Определение длины и ширины» (EN 822:1994 «Thermal insulating products for building applications. Determination of length and width»).

Наименования настоящего стандарта и раздела 5 изменены по отношению к европейскому стандарту для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Применение настоящего стандарта, устанавливающего методы измерений длины и ширины, позволяет получить адекватную оценку качества теплоизоляционных материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.

Настоящий стандарт не отменяет методы определения длины и ширины теплоизоляционных изделий, установленные ГОСТ 17177-94, которые применяют, когда это технически и экономически целесообразно и обосновано.

1. Область применения

Настоящий стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее — изделия), и устанавливает требования к методике и средствам измерений длины и ширины полноразмерных изделий.

2. Нормативные ссылки

Настоящий стандарт не содержит нормативных ссылок.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Длина (length) l: наибольший линейный размер лицевой грани измеряемого образца.

3.2. Ширина (width) b: меньший линейный размер лицевой грани образца, измеренный перпендикулярно к длине.

4. Сущность метода

Измеряемое изделие помещают на плоское основание и проводят измерения металлической линейкой или рулеткой.

5. Средства измерений и вспомогательное оборудование

5.1 Плоское основание

Размеры основания должны превышать размеры измеряемого образца по длине и ширине.

5.2. Металлическая линейка или металлическая рулетка с ценой деления 1 мм, погрешностью измерения не более 0,5 мм.

Предел измерений применяемого средства должен превышать размеры образца по длине и ширине.

Примечание. Допускается использовать другие средства измерений, позволяющие проводить измерения с указанной погрешностью.

6. Образцы для измерений

6.1 Размеры образцов

В качестве образцов для измерений применяют полноразмерные изделия.

6.2 Число образцов

Примечание. При отсутствии стандарта на конкретное изделие число образцов для измерений может быть согласовано между заинтересованными сторонами.

6.3 Кондиционирование образцов

Образцы перед измерением выдерживают в течение не менее 6 ч при температуре (23 +/- 5) °C. В случае разногласий образцы выдерживают при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% в течение времени, указанного в стандарте на конкретное изделие.

7. Методика проведения измерений

7.1 Условия измерений

Измерения проводят при температуре (23 +/- 5) °C. В случае разногласий измерения проводят при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.

7.2 Проведение измерений

Изделие для измерений помещают на плоское основание. Для изделий, длина и ширина которых менее или равны 1,5 м, проводят одно измерение длины l и одно измерение ширины b в местах, приведенных на рисунке 1.

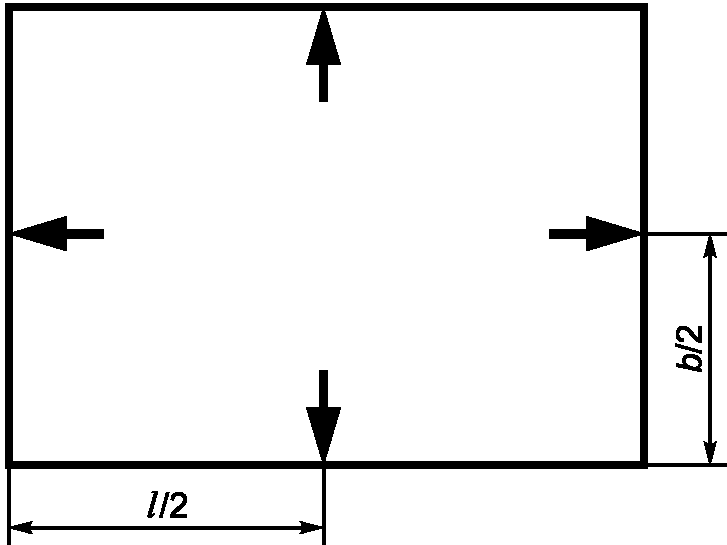

Рисунок 1. Расположение мест измерений длины

Для изделий, длина которых превышает 1,5 м, дополнительно проводят одно измерение ширины на каждый дополнительный метр длины. Максимальное число измерений должно быть не менее пяти. Измерения должны проводиться в местах, расположенных на равных расстояниях друг от друга, как показано на рисунке 2.

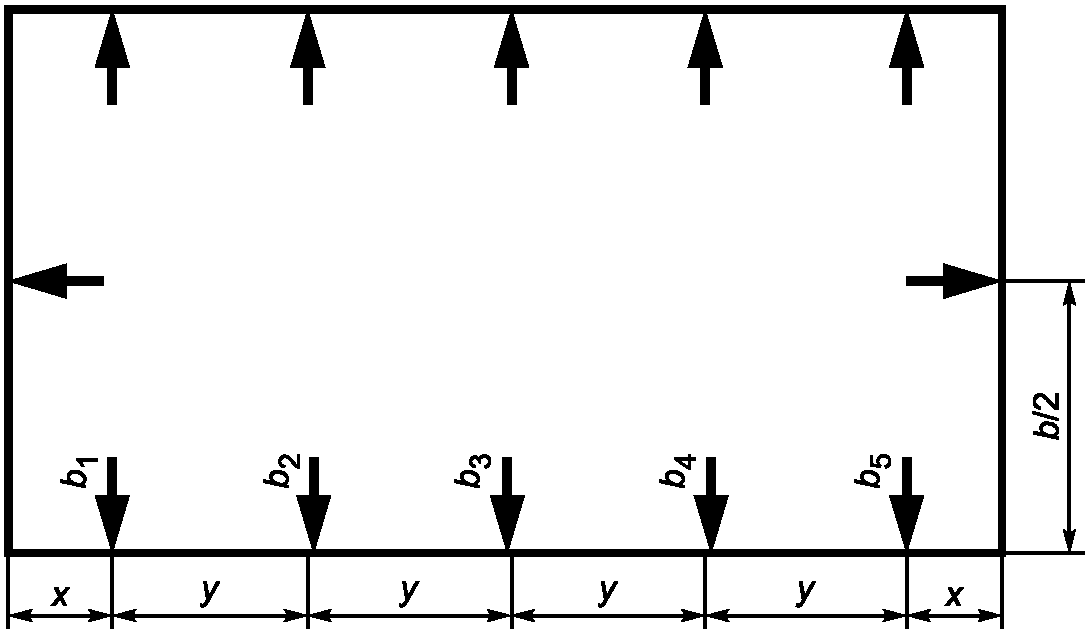

x ~= 200 мм; y >= 1000 мм; b — среднее значение результатов измерений ширины

Рисунок 2. Расположение мест измерений длины и ширины изделия при l >= 4,5 м и b <= 1,5 м

Для изделий, ширина которых превышает 1,5 м, дополнительно проводят одно измерение длины на каждый дополнительный метр ширины. Измерения проводят в местах, расположенных на равных расстояниях друг от друга.

Все измерения длины и ширины изделий должны проводиться с погрешностью не более 1 мм.

8. Обработка и представление результатов измерений

Длину и ширину изделий в миллиметрах вычисляют как среднеарифметическое значение результатов измерений, округленное до 1 мм.

Для изделий, длина которых 3 м и более, среднеарифметическое значение длины в миллиметрах округляют до ближайшего значения, кратного 5 мм.

9. Точность методов

Примечание. Настоящий стандарт не содержит данных о точности метода, однако при его последующем пересмотре такие данные будут в него включены.

10. Отчет об измерениях

Отчет об измерениях должен содержать:
