от 13 декабря 2011 г. № 1110-ст

ГОСТ Р ЕН 1434-2-2011

Группа П15

91.140.10

1 марта 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1110-ст

4 Настоящий стандарт идентичен европейскому региональному стандарту ЕН 1434-2:2007 «Теплосчетчики. Часть 2. Требования к конструкции» (EN 1434-2:2007 «Heat meters. Part 2. Constructional requirements»)

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА

5 ВЗАМЕН ГОСТ Р ЕН 1434-2-2006

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение к национальным стандартам Российской Федерации ГОСТ Р ЕН 1434-1-2011 — ГОСТ Р ЕН 1434-6-2011

под общим заголовком «Теплосчетчики»

Целью национальных стандартов Российской Федерации под общим заголовком «Теплосчетчики» является прямое применение в Российской Федерации европейского стандарта ЕН 1434 под общим заголовком «Теплосчетчики» как основы для изготовления и поставки объекта стандартизации по договорам (контрактам), в том числе на экспорт.

ГОСТ Р ЕН 1434-1 — ГОСТ Р ЕН 1434-6 представляют собой полные идентичные тексты следующих европейских стандартов:

ЕН 1434-1:2007 «Теплосчетчики. Часть 1. Общие требования»;

ЕН 1434-2:2007 «Теплосчетчики. Часть 2. Требования к конструкции»;

ЕН 1434-3:2009 «Теплосчетчики. Часть 3. Обмен данными и интерфейсы»;

ЕН 1434-4:2007 «Теплосчетчики. Часть 4. Испытания в целях утверждения типа»;

ЕН 1434-5:2007 «Теплосчетчики. Часть 5. Первичная поверка»;

ЕН 1434-6:2007 «Теплосчетчики. Часть 6. Установка, ввод в эксплуатацию, контроль, техническое обслуживание».

ГОСТ Р ЕН 1434 соответствует международным рекомендациям Международной организации по законодательной метрологии (МОЗМ) МР 75:2002 «Счетчики тепла».

При производстве и метрологическом контроле теплосчетчиков в Российской Федерации учитывают следующие дополнительные требования:

• требования безопасности (электробезопасности, пожаробезопасности) теплосчетчиков и требования к питающей сети должны соответствовать нормативным документам, действующим на территории Российской Федерации;
• детали, соприкасающиеся с водой, должны быть выполнены из материалов, допущенных к применению Министерством здравоохранения и социального развития Российской Федерации;
• порядок организации и проведения испытаний в целях утверждения типа и поверки теплосчетчиков должны соответствовать нормативным документам, действующим на территории Российской Федерации.

К терминам и понятиям, применяемым в ГОСТ Р ЕН 1434, адекватным, но отличным по написанию от применяемых в нормативных документах, действующих на территории Российской Федерации, в тексте стандарта в виде сносок даны пояснения.

Введение к европейскому стандарту ЕН 1434-2:2007 «Теплосчетчики. Часть 2. Требования к конструкции»

Настоящий европейский стандарт разработан Техническим комитетом Европейского комитета по стандартизации СЕН/ТК 176 «Теплосчетчики», секретариат которого находится в подчинении Организации по стандартизации Дании.

Настоящий стандарт предназначен для применения в статусе национальных стандартов путем опубликования идентичного текста или признания стандарта до августа 2007 года, а возможно — противопоставления национальным стандартам до августа 2007 года.

Настоящий стандарт принят взамен ЕН 1434-2:1997.

Европейские стандарты под общим заголовком «Теплосчетчики» включают в себя также следующие части:

Часть 1 — Общие требования.

Часть 3 — Обмен данными и интерфейсы.

Часть 4 — Испытания в целях утверждения типа.

Часть 5 — Первичная поверка.

Часть 6 — Установка, ввод в эксплуатацию, контроль, техническое обслуживание.

В соответствии с внутренними правилами Европейского комитета по стандартизации в области электротехники СЕНЕЛЕК (CENELEC) и Европейского комитета по стандартизации СЕН (CEN) настоящий европейский стандарт должен быть принят в качестве национального стандарта национальными организациями по стандартизации нижеперечисленных стран: Австрии, Бельгии, Болгарии, Кипра, Чехии, Дании, Эстонии, Финляндии, Франции, Германии, Греции, Венгрии, Исландии, Ирландии, Италии, Латвии, Литвы, Люксембурга, Мальты, Нидерландов, Норвегии, Польши, Португалии, Румынии, Словакии, Словении, Испании, Швеции, Швейцарии и Великобритании.

1. Область применения

Настоящий стандарт устанавливает требования к конструкции и распространяется на теплосчетчики, предназначенные для измерений тепловой энергии, поглощаемой или отдаваемой жидкостью, называемой теплоносящей жидкостью (теплоноситель). Данные теплосчетчики отражают количество тепла в стандартных единицах измерения.

Настоящий стандарт не устанавливает требования электробезопасности.

Настоящий стандарт не устанавливает требования безопасности, связанные с давлением.

Настоящий стандарт не распространяется на теплосчетчики с датчиками температуры, установленными на поверхности трубопроводов.

2. Нормативные ссылки

При использовании настоящего стандарта нижеследующие ссылочные документы являются обязательными. Для датированных ссылок возможно использование только указанного издания. Для недатированных ссылок возможно использование ссылочного документа (включая все существующие поправки) в последнем издании <*>.

<*> Определения терминов «датированная ссылка на стандарт» и «недатированная ссылка на стандарт» — по РМГ 50-2002.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ЕН 1434-1:2007 Теплосчетчики. Часть 1. Общие требования (EN 1434-1:2007, Heat meters; Part 1: General requirements)

прЕН 1434-3 Теплосчетчики. Часть 3. Обмен данными и интерфейсы (prEN 1434-3, Heat meters; Part 3: Data exchange and interfaces)

ЕН 60751:1995 Промышленные платиновые термометры сопротивления (МЭК 60751:1983 + A1:1986) (EN 60751:1995, Industrial platinum resistance thermometer sensors (IEC 60751:1983 + A1:1986)

ЕН 60947-5-6 Аппаратура коммутационная и механизмы управления низковольтные. Часть 5-6. Устройства и коммутационные элементы цепей управления. Интерфейс постоянного тока для бесконтактных датчиков и переключающих усилителей (NAMUR) (МЭК 60947-5-6:1999) (EN 60947-5-6, Low-voltage switchgear and controlgear — Part 5-6: Control circuit devices and switching elements, DC interface for proximity sensors and switching amplifiers (NAMUR) (IEC 60947-5-6:1999)

ЕН ИСО 228-1 Резьбы трубные с герметизацией соединений вне резьбы. Часть 1. Размеры, допуски и обозначения (МЭК 228-1:2000) (EN ISO 228-1, Pipe threads where pressure tight joints are not made on the threads — Part 1: Dimensions, tolerances and designation (ISO 228-1:2000)

ИСО 4903 Информационные технологии. Передача данных. 15-полюсный соединитель интерфейса ООД/АПД и распределение номеров контактов (ISO 4903, Information technology; data communication; 15-pole DTE/DCE interface connector and contact number assignments)

ИСО 7005-1 Фланцы металлические. Часть 1. Стальные фланцы (ISO 7005-1, Metallic flanges; part 1: steel flanges)

ИСО 7005-2 Фланцы металлические. Часть 2. Фланцы из литейного чугуна (ISO 7005-2, Metallic flanges; part 2: cast iron flanges)

ИСО 7005-3 Фланцы металлические. Часть 3. Фланцы из медных сплавов и композиционных материалов (ISO 7005-3, Metallic flanges; part 3: copper alloy and composite flanges).

3. Комплект датчиков температуры

3.1. Общие положения

Комплект датчиков температуры должен состоять из специально подобранных в пару платиновых термопреобразователей сопротивления.

Допускается применение термопреобразователей сопротивления других типов, если составной элемент состоит из конструктивно неразъемных датчиков температуры и вычислителя.

Значение максимально допустимого рабочего давления должно быть установлено поставщиком.

Если допуски на размеры не определены, их значения должны соответствовать указанным в таблице 1.

3.2. Конструкция

3.2.1. Общие положения

Для труб размерами не более DN 250 установлены три типа датчиков температуры:

- прямо устанавливаемые короткие датчики — тип DS;

• прямо устанавливаемые длинные датчики — тип DL;

Конструкции типов PL и DL могут представлять собой датчики с головкой либо иметь постоянно подключенные кабели сигнала. Конструкции типа DS могут иметь постоянно подключенные кабели сигнала.

3.2.2. Материал защитного корпуса и гильзы датчиков температуры

Гильза и защитный корпус прямо устанавливаемого датчика должны быть изготовлены из прочного и устойчивого к коррозии материала с соответствующей теплопроводностью.

Приоритетно используемым материалом является сплав X6 Cr Ni Mo Ti 17 12 2, описанный в ЕН 10088-3.

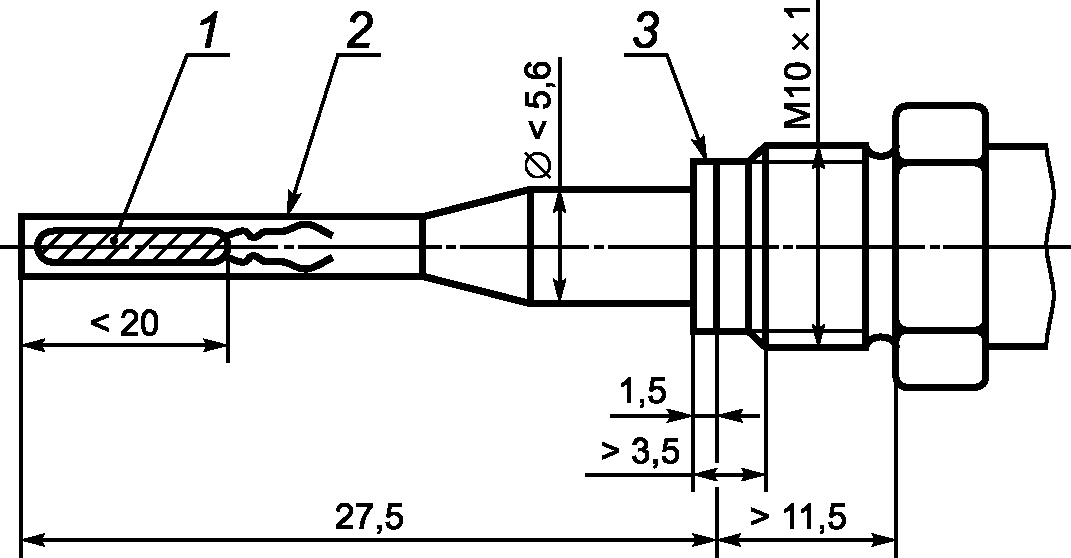

3.2.3. Размеры прямо устанавливаемых коротких датчиков — тип DS

2 — защитный корпус; 3 — уплотнительное кольцо

Справочная информация приведена на рисунке A.1 (Приложение A).

Условная глубина погружения должна составлять 20 мм либо менее, если это установлено поставщиком.

3.2.4. Размеры прямо устанавливаемых длинных датчиков — тип DL

Размеры должны соответствовать указанным на рисунке 2.

3 — поверхность уплотнителя; 4 — контур головки датчика; 5 — контур постоянно присоединенного кабеля сигнала; 6 — вход для кабеля сигнала (диаметр не более 9 мм)

Рисунок 2. Датчик температуры - тип DL (с головкой или кабелем)

Справочная информация приведена на рисунках A.2 и A.3 (Приложение A). Условная глубина погружения должна составлять 50% длины B либо менее, если это установлено поставщиком.

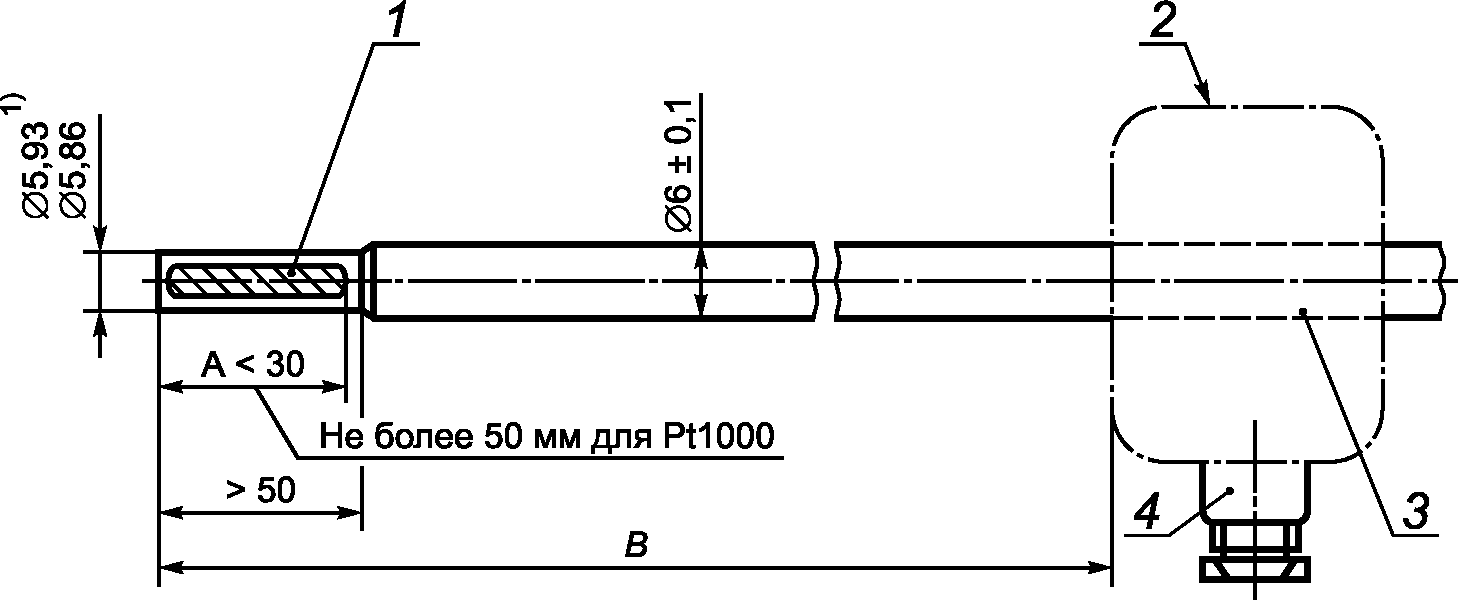

3.2.5. Размеры длинных датчиков, устанавливаемых в гильзах, — тип PL

Размеры должны соответствовать указанным на рисунке 3.

<1> Допуск соответствует c11 по ИСО 286-2, значения округлены до двух десятичных разрядов.

тип PL (с головкой или кабелем)

Дополнительная информация приведена на рисунках A.4 и A.5 (Приложение A).

Условная глубина погружения должна составлять 50% длины B либо менее, если это установлено поставщиком.

3.2.6. Размеры гильз датчиков температуры

Гильзы предназначены для использования только с датчиками типа PL. Датчики типа PL должны иметь конструкцию, предусматривающую возможность установки через стенку трубы, к которой с внешней стороны припаян или приварен штуцер (см. рисунки A.6 a и A.6 b Приложения A), и быть взаимозаменяемыми с длинными датчиками других типов, соответствующими установленной глубине монтажа. Размеры должны соответствовать указанным на рисунке 4.

<1> Допуск соответствует H11 по ИСО 286-2, значения округлены до двух десятичных разрядов.

Резьба G 1/2 B — в соответствии с ЕН ИСО 228-1

1 — поверхность уплотнения; 2 — зажимной винт с местом для пломбы

Рисунок 4. Гильза датчика температуры

3.2.7. Требования к конструкции короткого датчика и его установке в трубопровод

Датчик должен быть установлен перпендикулярно к потоку, при этом термочувствительный элемент должен доходить, по крайней мере, до центра трубы.

При внутренних давлениях до PN 16 датчик должен иметь конструкцию, соответствующую фитингу данной трубы (см. рисунок A.7 Приложения A).

3.2.8. Требования к конструкции длинного датчика и его установке в трубопровод

Датчик должен быть установлен таким образом, чтобы термочувствительный элемент доходил, по крайней мере, до центра трубы.

Датчик должен иметь конструкцию, предусматривающую следующие типы установки (для внутренних давлений до PN 16):

a) в трубе диаметром не более DN 50 наконечник направлен против движения потока (см. рисунок A.8, тип установки датчика B Приложения A) и применен штуцер (см. рисунок A.6 b Приложения A);

b) в трубе диаметром не более DN 50 наконечник направлен под углом 45° к направлению, противоположному потоку (см. рисунок A.8, тип установки датчика C Приложения A), и применен штуцер (см. рисунок A.6 b Приложения A);

c) в трубе диаметром от DN 65 до DN 250 наконечник направлен перпендикулярно к направлению движения потока (см. рисунок A.8, тип установки датчика D Приложения A) и применен штуцер (см. рисунок A.6 a Приложения A).

3.3. Платиновый датчик температуры

3.3.1. Параметры двухпроводного датчика температуры

3.3.2. Характеристики сопротивления

При поверке датчиков температуры должна быть обеспечена прослеживаемость к национальным эталонам. Промежуточные показания датчика температуры теплосчетчика получают методом интерполяции в соответствии с ЕН 60751 по формуле

R_{1} = R_{0}(1 + At + Bt^{2}) , (1)

где R_{1} — сопротивление при температуре t, Ом (исключая сопротивление кабелей сигнала — см. рисунки 5 и 6);

R_{0} — сопротивление при температуре 0 °C, Ом (базовая величина, исключая сопротивление кабеля);

A — коэффициент, равный ;

B — коэффициент, равный .

Примечание - Принято, что национальные стандарты соответствуют МТШ-90 (Международной температурной шкале 1990 года).

1 — термочувствительный элемент; 2 — защитный корпус; 3 — резьба для монтажа; 4 — кабель сигнала; R_{1} — сопротивление термочувствительного элемента; R_{2} — сопротивление внутреннего провода и разъемов; R_{3} — сопротивление кабеля сигнала

Рисунок 5. Датчик температуры с постоянно присоединенным кабелем

1 — термочувствительный элемент; 2 — защитный корпус; 3 — резьба для монтажа; 4 — соединительная головка; R_{1} — сопротивление термочувствительного элемента; R_{2} — сопротивление внутреннего провода и разъемов

Рисунок 6. Датчик температуры с соединительной головкой

3.3.3. Кабели сигнала

В качестве кабелей сигнала используются многожильные, а для датчиков с соединительными головками — одножильные кабели. Концы многожильных кабелей должны быть тщательно изолированы (например, изоляция конца кабеля с помощью гильз). Покрывать припоем концы кабеля не допускается во избежание сращивания.

Соединение кабелей сигналов датчика температуры с вычислителем пайкой допускается, только если датчики не подлежат замене.

Экранированные кабели датчика температуры не должны иметь контакта между экраном и защитным корпусом.

3.3.4. Двухпроводные датчики температуры

Длина и площадь поперечного сечения кабелей сигнала, относящихся к парным датчикам сопротивления отдельных элементов, должны быть одинаковыми.

Длина кабеля сигнала, поставляемого производителем, должна быть неизменной.

Длина должна соответствовать значениям, приведенным в таблице 2.

Таблица 2

Максимальные длины кабелей для платиновых датчиков температуры Pt 100

Для датчиков с высокими значениями сопротивлений предельные значения увеличиваются пропорционально.

Примечание — Значения, указанные в таблице 2, получены следующим образом.

Принято, что разность значений температур кабелей не превышает одной трети разности температур прямого и обратного потоков в трубах.

Затем рассчитывают максимально допустимую длину кабеля для каждого значения площади сечения кабеля, принимая, что полученное значение погрешности не должно превышать 0,2 максимально допускаемой погрешности комплекта датчиков температуры с учетом значения разности сопротивлений, создаваемой разностью температур прямого и обратного проводов.

Влиянием длины кабеля сигналов пренебрегают, если полное сопротивление кабелей датчика температуры Pt 100 не превышает 0,2 Ом.

3.3.5. Четырехпроводные датчики температуры

Если требования к длине кабеля, установленные в 3.3.4, невыполнимы, следует использовать четырехпроводные датчики.

Соединители должны быть помечены таким образом, чтобы их нельзя было перепутать.

Для датчиков с соединительной головкой рекомендуется использование кабелей с площадью сечения 0,5 мм2, а для датчиков с кабелем сигналов — не менее 0,14 мм2.

3.3.6. Время реакции

Поставщик должен установить значение времени реакции датчика температуры \tau_{0,5} в соответствии с подразделом 4.1 ЕН 1434-1, используя метод испытаний, установленный в подпункте 4.3.3.3 ЕН 60751.

3.4. Другие датчики температуры

Допускается использование датчиков температуры других типов при условии их испытания в составе вычислителя.

4. Датчики расхода

4.1. Максимально допустимое рабочее давление

Значение максимально допустимого рабочего давления должно быть установлено производителем.

4.2. Размеры

Датчики расхода классифицируют в зависимости от размера резьбы концевого соединения либо номинального диаметра фланца. Для каждого датчика расхода установлены соответствующее постоянное значение расхода q_{p} и совокупность значений длин, приведенных в таблицах 3 и 4.

Таблица 3

Размеры

qp, м3/ч	Предпочтительное значение			Допустимое значение			Допустимое значение
	Общая длина, мм	Резьбовые соединения	Фланцевые соединения DN	Общая длина, мм	Резьбовые соединения	Фланцевые соединения DN	Общая длина, мм	Резьбовые соединения
0,6	110		15	190	G 1 В	20	-	-
1,0	130		15	190	G 1 В	20	110	G 3/4 B
1,5	165		15	190	G 1 В	20	110	G 3/4 B
2,5	190	G 1 B	20	-	-	-	130	G 1 B
3,5	260		25	-	-	-	-	-
6,0	260		32	260	G 1 1/4 B	25	-	-
10	300	G 2 B	40	-	-	-	-	-
15	300	-	50	270	-	50	-	-
25	300	-	65	-	-	-	-	-
40	350	-	80	300	-	80	-	-
60	350	-	100	360	-	100	-	-
100	350	-	125	-	-	-	-	-
150	500	-	150	-	-	-	-	-
250	500	-	200	-	-	-	-	-
400	600	-	250	-	-	-	-	-

Резьба	a	b
	10	12
G 1 B	12	14
	12	16
	13	18
G 2 B	13	20

4.3. Выходной тестовый сигнал

4.4. Регулировочное устройство

5. Вычислители

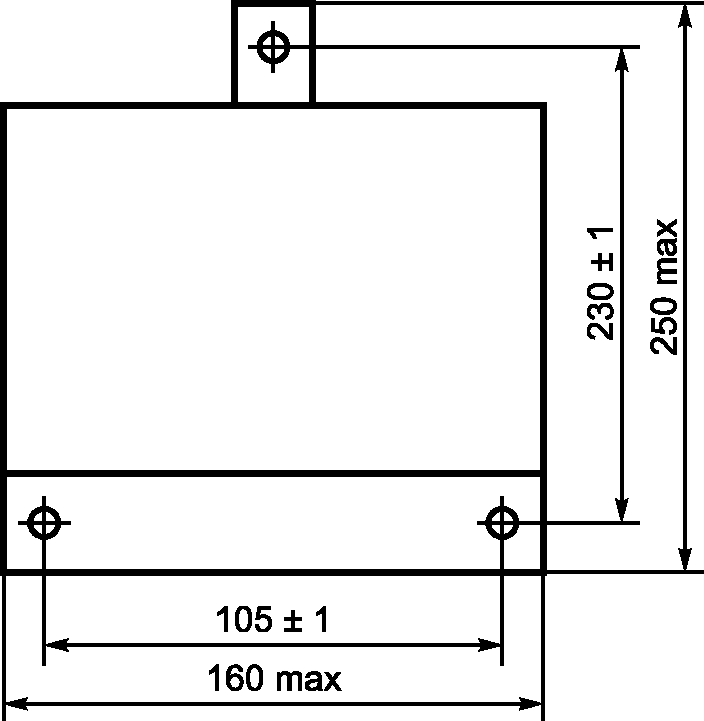

5.1. Размеры вычислителей для бытового применения

5.2. Разъемы. Технические данные и идентификация

5.2.1. Общие положения

5.2.2. Разъемы для кабелей сигнала

a) если разъемов несколько и они электрически соединены друг с другом (например, соединение экрана кабеля датчика температуры), то они могут иметь один и тот же номер;

b) разъемы и их номера могут быть пропущены, если соответствующие сигналы отсутствуют;

c) для сигналов, отличных от описанных, используются разъемы с номерами 50 и более.

5.2.3. Разъемы для подключения к источнику питания

Необходимо предусмотреть два или три разъема, приспособленных для многожильного кабеля поперечным сечением менее 2,5 мм2 (см. таблицу 6). Допускается также применение жестко закрепленных кабелей.

Таблица 6

Нумерация и обозначение контактов питания

Если необходимо обозначение полярности, то № и L можно заменить на стандартные символы источника питания.

5.3. Батареи

Если в теплосчетчике применяют взаимозаменяемые батареи, они должны быть заменены без повреждения знака поверки. Срок службы батарей должен быть установлен поставщиком.

5.4. Динамические характеристики

Поставщик должен пояснить, каким образом значения температуры и монтаж взаимосвязаны с показаниями датчиков расхода и времени.

5.5. Выходной тестовый сигнал

Для испытаний необходим энергетический сигнал с высоким разрешением. Разрешение должно быть достаточно высоким, для того чтобы при испытании при нижнем значении разности температур и/или расхода дополнительная погрешность, обусловленная разрешением сигнала, была незначительной. Номинальное соотношение между сигналом с высоким разрешением и значением энергии должно быть установлено производителем.

Сигнал, как указано выше, должен поступать либо непосредственно к разъему вычислителя, либо к разъему тестового адаптера, как указано в Приложении B.

Тестовый сигнал может быть или импульсным с определенным значением импульсов (приращения энергии), или с выводом данных, специально определенным, или с дисплеем соответственно высокого разрешения.

Наименования выходов импульсов, используемых для выходных соединений, указаны в Приложении B.

5.6. 24-часовое прерывание напряжения питания

В случае прерывания напряжения питания вычислитель должен обеспечивать сохранение измеренных значений не менее 24 ч, при этом допускается изменение не более одного разряда показаний измеренного значения.

6. Единый теплосчетчик

Требования, указанные в разделах 3 - 5, следует применять при необходимости.

Должен быть обеспечен выходной тестовый сигнал с высоким разрешением, обеспечивающий в течение 2 ч погрешность считывания, не превышающую 0,5%.

Подключение приборов, регистрирующих выходной тестовый сигнал, не должно влиять на точность теплосчетчика.

К тому же для проведения испытаний дисплей должен быть снабжен шкалой с высоким разрешением, в соответствии с установленными требованиями.

Принимают, что погрешность считывания не должна превышать половины наименьшего интервала шкалы для каждого показания теплосчетчика или, в случае цифровой индикации, не должна превышать 0,99 наименьшего значимого разряда.

Обозначения выходных импульсов на выходных соединениях приведены в Приложении B.

7. Интерфейсы между составными элементами теплосчетчика

Виды сигналов для связи между вычислителем, датчиками температуры и датчиком расхода должны быть четко описаны поставщиком.

Описание должно включать в себя всю необходимую информацию, например, тип сигнала, значения напряжения и тока, ограничения по минимальной и максимальной частоте и цикл нагрузки и т.д.

7.1. Определение интерфейсов импульсных устройств

7.1.1. Общие положения

Использование данных технических характеристик необходимо для определения совместимости различных входных и выходных устройств.

7.1.2. Электрическое подключение

Для электрического подключения импульсного устройства предусмотрены две клеммы. Обе клеммы должны быть изолированы от земли (например, трубопроводы или корпус). Сопротивление изоляции должно быть не менее 100 МОм и должно быть измерено при нормальных условиях при напряжении постоянного тока 100 В.

Подключение, которое по мере необходимости может быть заземлено, должно соответствовать требованиям электромагнитной совместимости.

7.1.3. Классификация импульсных выходных устройств

Класс OA: электромеханический переключатель.

Стандартными элементами конструкции класса OA являются лепестковый герметизированный контакт и электронный переключатель.

Состояние включения определяется замкнутым переключателем, состояние выключения — разомкнутым переключателем.

Характерным признаком электромеханического переключателя является вибрация механических контактов.

Класс OB: пассивное электронное падение тока с длительными импульсами; большая сила тока.

Стандартным примером пассивного электронного падения тока класса OB является «открытый коллектор» с транзистором Дарлингтона. Элементы класса OB заменяют стандартные модели элементов класса OA посредством электронного полупроводника. В этих элементах отсутствует вибрация, и они требуют вспомогательного электропитания, а также электронного сигнала управления для включения и выключения источника тока.

Класс OC: пассивное электронное падение тока с длительными импульсами; небольшая сила тока.

Стандартным примером пассивного электронного падения тока класса OC является также «открытый коллектор» или элементы с «открытой дренажной системой». В этих элементах отсутствует вибрация, и они требуют вспомогательного электропитания, а также электронного сигнала управления для включения и выключения источника тока. У этих элементов более низкое значение падения напряжения по сравнению с элементами класса OB.

Класс OD: пассивное электронное падение тока с короткими импульсами; небольшая сила тока.

Отличием класса OD от класса OC является более короткая длительность импульсов.

Класс OE: пассивное электронное падение тока с короткими импульсами; большая сила тока.

Источник электронного падения тока должен соответствовать ЕН 60947-5-6 (Namur). Отличительной чертой от класса OD является более высокий уровень тока и напряжения. Это позволяет отслеживать короткие замыкания и порывы соединительного кабеля.

7.1.4. Временные и электрические параметры импульсных выходных устройств (отличные от тестовых сигналов)

Временные и электрические параметры указаны в таблице 7.

Таблица 7

Временные и электрические параметры

7.1.5. Классификация импульсных входных устройств

Как правило, применяют электрические реле или электромеханические счетчики, управляемые катушкой возбуждения. Эти элементы используют вместе с импульсными выходными устройствами классов OA и OB при фиксированном напряжении (установленные значения напряжения постоянного тока 3, 12 и 24 В).

Стандартным примером является вход микроконтроллера CMOS с фильтром нижних частот для защиты от вибрирующих частей импульсного сигнала, а также для подавления вибрации этих частей.

В качестве источника тока в импульсных выходных устройствах класса OC для стабилизации входа CMOS используют нагрузочное сопротивление.

Устройства класса IC аналогичны устройствам класса IB. При этом установлен более короткий интервал времени для фильтра нижних частот. Входные элементы класса IC не могут быть использованы вместе с вибрирующими выходными сигналами.

Входное устройство должно соответствовать ЕН 60947-5-6 (Namur). По параметрам высокого уровня тока и напряжения схоже с классом IB. Пороги переключения определяются как уровни тока.

При дополнительном отслеживании входных сигналов в случае коротких замыканий или размыкания цепей устройство блокируется автоматически.

Входное устройство должно соответствовать ЕН 60947-5-6 (Namur). По параметрам скорости сигналов схоже с классом ID. Входные элементы класса IE не могут быть использованы вместе с вибрирующими выходными сигналами.

При дополнительном отслеживании входных сигналов в случае коротких замыканий или размыкания цепей устройство блокируется автоматически.

7.1.6. Временные и электрические параметры импульсных входных устройств

Временные и электрические параметры указаны в таблице 8.

импульсных входных устройств

7.1.7. Совместимость

В таблице 9 указаны способы совместного использования различных входных и выходных устройств.

Таблица 9

Совместимость

8. Маркировка и опломбирование

8.1. Маркировка

8.1.1. Общие положения

Если отсутствует возможность нанесения полной информации о диапазонах измерений и других ограничениях на маркировочную панель, предупреждающий знак наносится сразу же после неполной информации.

8.1.2. Комплект датчиков температуры

На соединительной головке или отдельной защитной идентификационной пластине разборчиво и несмываемыми символами должна быть нанесена следующая информация:

a) наименование поставщика или его торговая марка;

b) тип, включая тип датчика (например, Pt 100), год выпуска и серийный номер;

c) диапазон температуры ( \Theta_{min} и \Theta_{max} ). Совокупность дополнительных ограничений для температурного интервала охлаждения может быть установлена для теплосчетчиков и низкотемпературных теплосчетчиков;

d) диапазон разности температур ( \Delta\Theta_{min} и \Delta\Theta_{max} ). Совокупность дополнительных ограничений для температурного интервала охлаждения может быть установлена для теплосчетчиков и низкотемпературных теплосчетчиков;

e) максимально допустимое рабочее давление;

f) при необходимости идентификация датчиков температуры прямого и обратного потоков.

8.1.3. Гильзы

В соответствии с настоящим стандартом гильзы должны иметь маркировку «ЕН 1434».

8.1.4. Датчик расхода

На датчике или защитной идентификационной пластине разборчиво и несмываемыми символами должна быть нанесена следующая информация:

a) наименование поставщика или его торговая марка;

d) тип, год выпуска, серийный номер;

c) коэффициент счетчика;

d) диапазон температуры ( \Theta_{min} и \Theta_{max} ) (совокупность дополнительных ограничений для температурного интервала охлаждения может быть установлена для теплосчетчиков и низкотемпературных теплосчетчиков);

e) диапазон значений расхода ( q_{i} , q_{p} и q_{s} ). В зависимости от ориентации при монтаже и типа жидкости q_{i} и q_{s} могут иметь различные значения;

f) одна или две стрелки, указывающие направление потока;

g) максимально допустимое рабочее давление PS, в барах (Па);

h) номинальное давление PN;

i) класс точности (в зависимости от ориентации при монтаже и типа жидкости может различаться);

j) класс по условиям окружающей среды;

k) вид теплоносителя, если это не вода;

l) уровни напряжения внешнего питания.

8.1.5. Вычислитель

На корпусе или защитной идентификационной пластине разборчиво и несмываемыми буквами должна быть нанесена следующая информация:

a) наименование поставщика или его торговая марка;

b) тип, год выпуска, серийный номер;

d) диапазон температуры ( \Theta_{min} и \Theta_{max} ) (совокупность дополнительных ограничений для температурного интервала охлаждения может быть установлена для теплосчетчиков и низкотемпературных теплосчетчиков);

e) диапазон разности температур ( \Delta\Theta_{min} и \Delta\Theta_{max} ) (совокупность дополнительных ограничений для температурного интервала охлаждения может быть установлена для теплосчетчиков и низкотемпературных теплосчетчиков);

8.1.6. Единый теплосчетчик

Следующая информация должна быть нанесена разборчиво и несмываемыми буквами:

a) наименование поставщика или его торговая марка;

b) тип, год выпуска, серийный номер;

c) диапазон температуры ( \Theta_{min} и \Theta_{max} ). Совокупность дополнительных ограничений для температурного интервала охлаждения может быть установлена для теплосчетчиков и низкотемпературных теплосчетчиков;

d) диапазон разности температур ( \Delta\Theta_{min} и \Delta\Theta_{max} ). Совокупность дополнительных ограничений для температурного интервала охлаждения может быть установлена для теплосчетчиков и низкотемпературных теплосчетчиков;

e) диапазон значений расхода ( q_{i} , q_{p} и q_{s} ). В зависимости от ориентации при монтаже и типа жидкости q_{i} и q_{s} могут иметь различные значения;

f) место установки счетчика: в прямом или обратном потоке;

g) одна или более стрелок, указывающих направление потока;

h) максимально допустимое рабочее давление PS, в барах (Па);

i) номинальное давление PN;

j) класс точности (в зависимости от ориентации при монтаже и типа жидкости может различаться);

k) класс по условиям окружающей среды;

l) вид теплоносителя, если это не вода;

m) уровни напряжения внешнего питания.

8.2. Места для маркировки

На теплосчетчике и каждом его составном элементе, если теплосчетчик комбинированный, должны быть предусмотрены места для нанесения клейма (например, установленного законодательством).

Все составные элементы теплосчетчика, которые могут быть отделены после поверки и испытаний, должны иметь места для нанесения клейма.

Клейма должны быть четко видны после сборки.

8.3. Опломбирование

Места расположения пломб должны соответствовать требованиям подраздела 6.4 ЕН 1434-1.

например, медь или ПТФЭ); 6 — защитный корпус; 7 — термочувствительный элемент

Рисунок A.1. Датчик температуры, прямая установка, короткий, тип DS — кабель

<1> Предпочтительный размер.

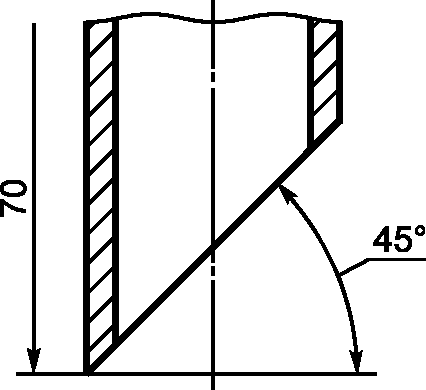

На рисунке A.6, a изображен установочный штуцер для использования с перпендикулярно установленным датчиком (см. рисунок A.8, D):

1 — канавка под уплотнительное кольцо; 2 — медное уплотнительное кольцо для использования обоих типов штуцера.

На рисунке A.6, b изображен установочный штуцер для использования с датчиком, установленным в колено трубы, или с датчиком, установленным под углом (см. рисунки A.8, B и A.8, C). На рисунке A.6, b используются размеры, отличные от рисунка A.6, a.

Рисунок A.6. Штуцер и уплотнительное кольцо датчика температуры

Примечание - Допуски на механически обработанные размеры +/- 0,5 мм.

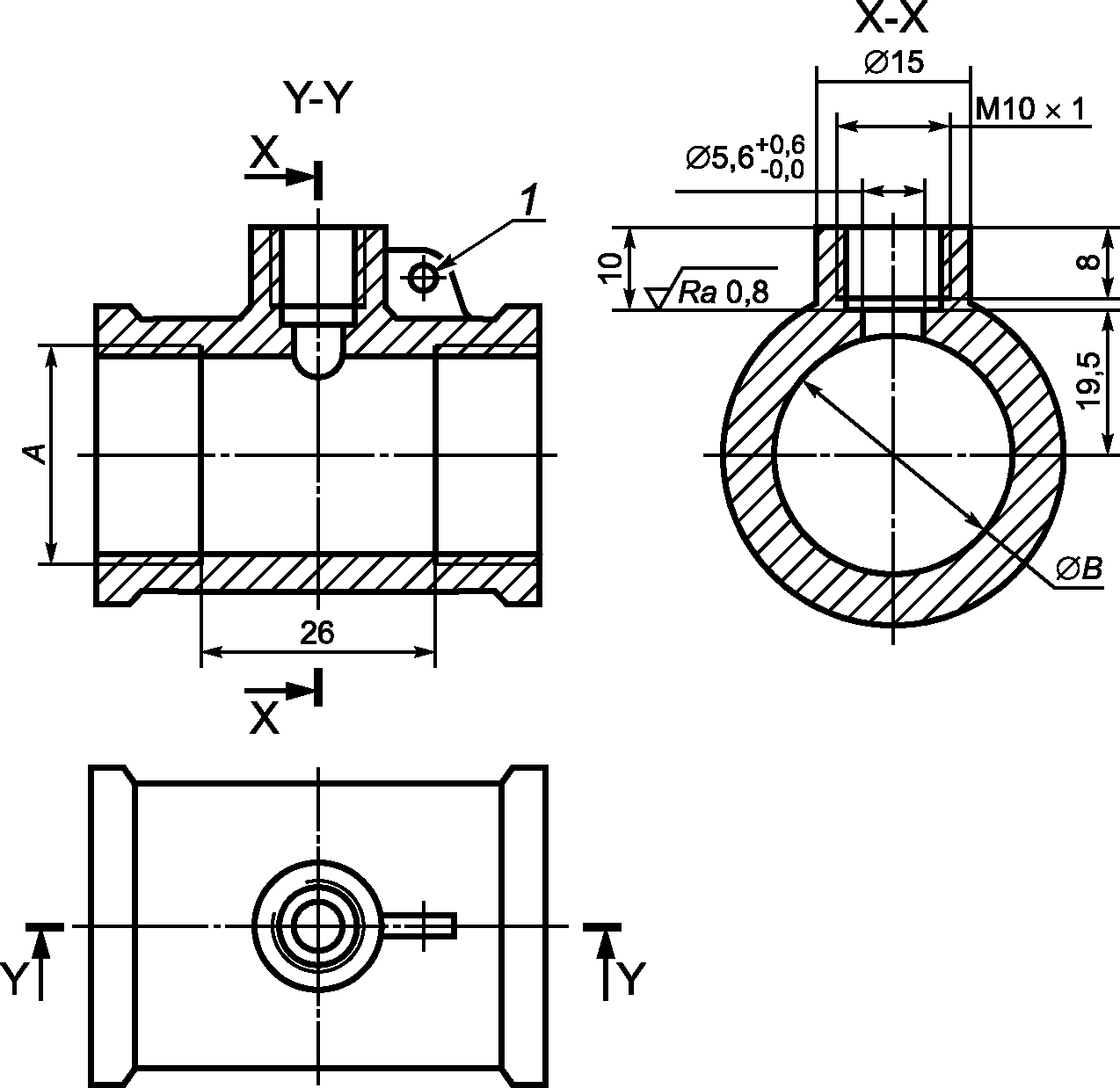

Фитинги для использования с датчиками типа DS (см. рисунок A.8, тип установки A).

1 — место для пломбы

Рисунок A.7. Фитинги с резьбой размерами G 1/2 B, G 3/4 B и G 1 B

Тип установки датчика	Размер трубы	Рекомендации по установке
A
Установка в резьбовом фитинге	DN 15 DN 20 DN 25
B
В изгибе	<= DN 50
C
Угловая установка	<= DN 50
D
Перпендикулярная установка	От DN 65 до DN 250

Рисунок A.8. Рекомендации по установке

(обязательное)

В настоящем приложении представлены спецификации входных и выходных сигналов испытуемого оборудования (EUT) по ЕН 1434-1, при этом испытания проводят с помощью импульсов с высоким разрешением, как описано в 4.3, 5.5 и разделе 6 настоящего стандарта.

Для испытаний по данному методу входные и выходные сигналы датчика и (или) вычислителя должны соответствовать таблице B.1, для получения которых по мере необходимости используют дополнительный прибор (адаптер), поставляемый поставщиком, с входными и выходными сигналами в соответствии с таблицей B.2.

Таблица B.1

для испытуемого оборудования

Таблица B.2

Электрические и механические спецификации для стандартного испытательного оборудования

Входные и выходные сигналы должны обеспечивать быстрые и точные испытания без ухудшения функционирования теплосчетчика путем подключения его к испытательному оборудованию с входными и выходными сигналами согласно таблице B.2, в котором сигналы принимают как опорный сигнал UR (см. таблицу B.1).

Поставщик должен предоставить спецификации, содержащие следующую информацию:

• наименование поставщика;
• наименование типа;
• система внешнего или удаленного напряжения питания;
• номинальные уровни напряжения;
• сила тока (предельное и среднее значения при долговременной эксплуатации);
• общее количество энергии (при питании от батарей);
• требования к проводам (максимальная длина провода и требования к заземленным или скрученным проводам).

Приложение ZA (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖДУ ЕВРОПЕЙСКИМ РЕГИОНАЛЬНЫМ СТАНДАРТОМ ЕН 1434-2:2007 И ОСНОВОПОЛАГАЮЩИМИ ТРЕБОВАНИЯМИ ДИРЕКТИВЫ ЕС 2004/22/ЕС, MID

Европейский региональный стандарт ЕН 1434-2:2007 подготовлен в соответствии с предписанием, выдвинутым Европейской комиссией к Европейскому комитету по стандартизации (CEN) об обеспечении соответствия основополагающим требованиям Директивы 2004/22/ЕС «О средствах измерений» (далее — Директива).

После публикации стандарта ЕН 1434-2:2007 в официальном издании Европейского экономического сообщества в рамках Директивы и принятия в качестве национального стандарта по крайней мере одним государством — членом сообщества соблюдение всех нормативных положений частей 1, 2, 4 и 5 стандарта в пределах области его применения подразумевает презумпцию соответствия основным требованиям Директивы и связанных с ней нормативных актов Европейской ассоциации свободной торговли.

ВНИМАНИЕ — К продукту(ам), входящим в область применения настоящего стандарта, могут предъявляться другие требования, в том числе требования на соответствие другим директивам ЕС.

Примечание - Соответствующие приложения включены в ЕН 1434-1, ЕН 1434-4 и ЕН 1434-5.

БИБЛИОГРАФИЯ
