ГОСТ Р 57787-2017. Национальный стандарт Российской Федерации. Крепления анкерные для строительства. Термины и определения. Классификация
(утв. и введен в действие Приказом Росстандарта от 12.10.2017 № 1397-ст)
Примечание
Документ введен в действие с 1 января 2018 года.
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 октября 2017 г. № 1397-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРЕПЛЕНИЯ АНКЕРНЫЕ ДЛЯ СТРОИТЕЛЬСТВА
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ. КЛАССИФИКАЦИЯ
Anchor fastenings for construction. Terms and definitions. Classification
Предисловие
1 РАЗРАБОТАН Ассоциацией «Наружные фасадные системы» (Ассоциация «АНФАС»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2017 г. № 1397-ст
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Введенная настоящим стандартом классификация позволяет дифференцировать анкерную технику промышленного производства по характерным отличительным признакам.
Установленные в настоящем стандарте термины распространяются на все виды анкеров промышленного производства и анкерных креплений, применяемых в строительстве.
Термины расположены в систематизированном порядке, отражающем систему понятий в области анкеров и анкерных креплений.
Для каждого понятия установлен один стандартизованный термин.
В информационных целях к отдельным терминологическим статьям в примечаниях приведены термины-синонимы.
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
1. Область применения
Настоящий стандарт распространяется на анкеры и анкерные крепления для фиксации строительных элементов, материалов, конструкций и инженерного или промышленного оборудования к строительному основанию.
Классификация и термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы в области анкеров и анкерных креплений, а также при разработке нормативных документов и следующих видов технической документации, устанавливающих нормируемые и иные показатели надежности и сроки службы анкерного крепления:
- технологической документации для определения расчетных нагрузок на анкерные крепления, число и схему расположения точек креплений;
- проектной и рабочей документации на строительство, реконструкцию или ремонт зданий, сооружений и других строительных конструкций.
2. Термины и определения
1 анкерное крепление: Узел строительной конструкции, конструктивно представляющий анкер или анкерную группу, установленные в проектное положение в строительном основании, при этом анкер или каждый из анкерной группы способен воспринимать воздействующие на него нагрузки и передавать их в строительное основание.
2 анкерное крепление предварительного монтажа: Анкерное крепление, произведенное путем предварительной установки составных частей анкера в строительное основание и последующей фиксации к ним прикрепляемого элемента или материала.
3 анкерное крепление сквозного монтажа: Анкерное крепление, произведенное путем установки анкера сквозь прикрепляемый элемент или материал непосредственно в строительное основание с одновременной фиксацией прикрепляемого элемента.
4 анкер: Крепежное изделие промышленного изготовления, предназначенное для крепления строительных элементов, материалов, конструкций и оборудования к строительному основанию.
5 анкерная группа: совокупность анкеров, вовлеченных в работу анкерного крепления по рассматриваемому механизму достижения предельного состояния.
6 строительное основание: Элемент несущей или ограждающей конструкции, воспринимающий передаваемые анкером нагрузки от прикрепляемого элемента или материала.
7 стержень анкера: Составная часть анкера, представляющая гладкий или резьбовой стержень с головкой различной конфигурации и исполнения, воспринимающая нагрузку от прикрепляемого конструктивного элемента или других частей анкера и передающая ее через распорную зону или зону сцепления в строительное основание.
Примечание - Допускается к использованию термин-синоним «распорный элемент анкера».
8 анкерный дюбель: Составная часть фрикционного анкера, распираемая в строительном основании при установке анкера в проектное положение и передающая нагрузку, воспринимаемую стержнем анкера, в строительное основание.
9 тарельчатый элемент: Составная часть тарельчатого анкера, представляющая пластину, предназначенную для фиксации материалов к строительному основанию, воспринимающая от них нагрузки и передающая их в распорную зону анкера.
Примечание - Допускается к использованию термин-синоним «тарельчатый держатель».
10 механический анкер: Анкер, в котором передача усилий на строительное основание с анкерного стержня осуществляется за счет сил трения или упора составных частей анкера с основанием.
11 химический анкер: Анкер, в котором передача усилий на строительное основание с анкерного стержня осуществляется через слой затвердевшего в результате химической реакции состава.
12 металлический анкер: Анкер, в конструкции которого составные части, воспринимающие нагрузку от прикрепляемого конструктивного элемента, и составные части, передающие нагрузку в строительное основание, выполнены из металла.
13 пластиковый анкер: Анкер, в конструкции которого составная часть, передающая нагрузку в строительное основание, выполнена из пластмассы.
Примечание - Допускается к использованию термин-синоним «анкер с пластиковым дюбелем».
14 упорный анкер: Анкер, в проектном положении оказывающий сопротивление воздействующим на него нагрузкам, за счет сил противодействия, возникающих в зоне упора составных частей распорной зоны анкера в строительное основание.
15 анкер с уширением: Упорный анкер, который создает упор за счет расширения составных частей распорной зоны анкера непосредственно в строительном основании, при установке которого необходимо провести расширение части отверстия для упора составных частей анкера.

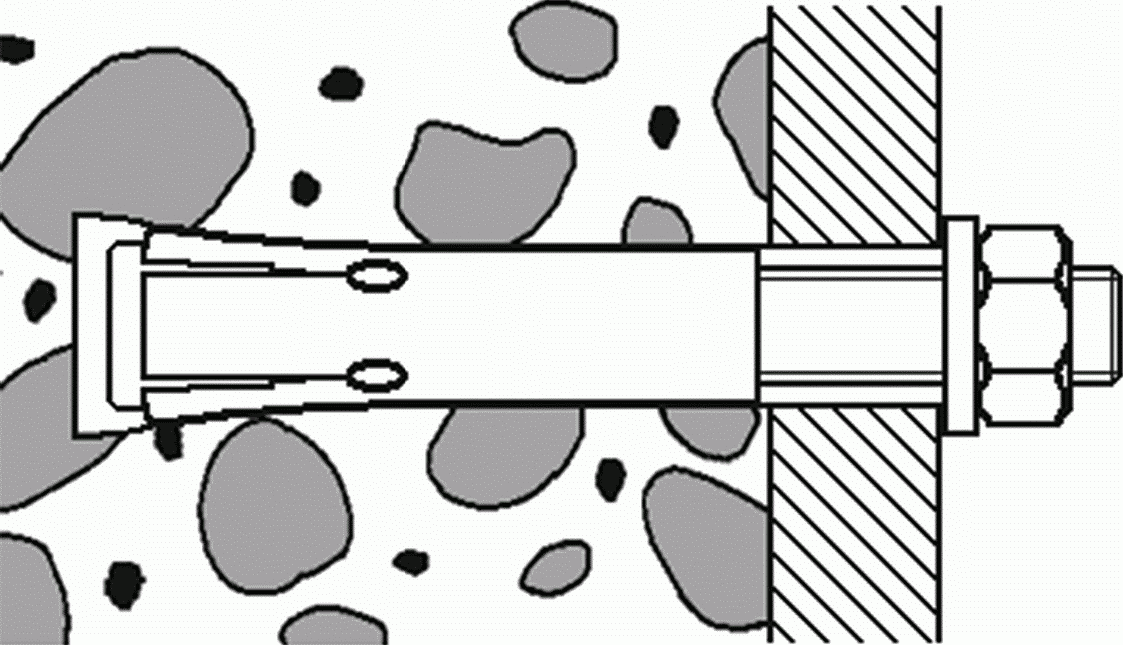

Примечание - См. анкерное крепление с применением анкеров с уширением на рисунке 1.
16 анкер с расклинивающей клипсой: Фрикционный анкер, конструкция которого предусматривает расклинивающий элемент в виде клипсы, а установка в проектное положение происходит посредством расклинивания клипсы анкера внутри отверстия при затягивании гайки, болта или винта (в зависимости от конструкции анкера) до достижения заданного момента затяжки.
1 Допускается к использованию термин-синоним «анкер с контролем момента затяжки».

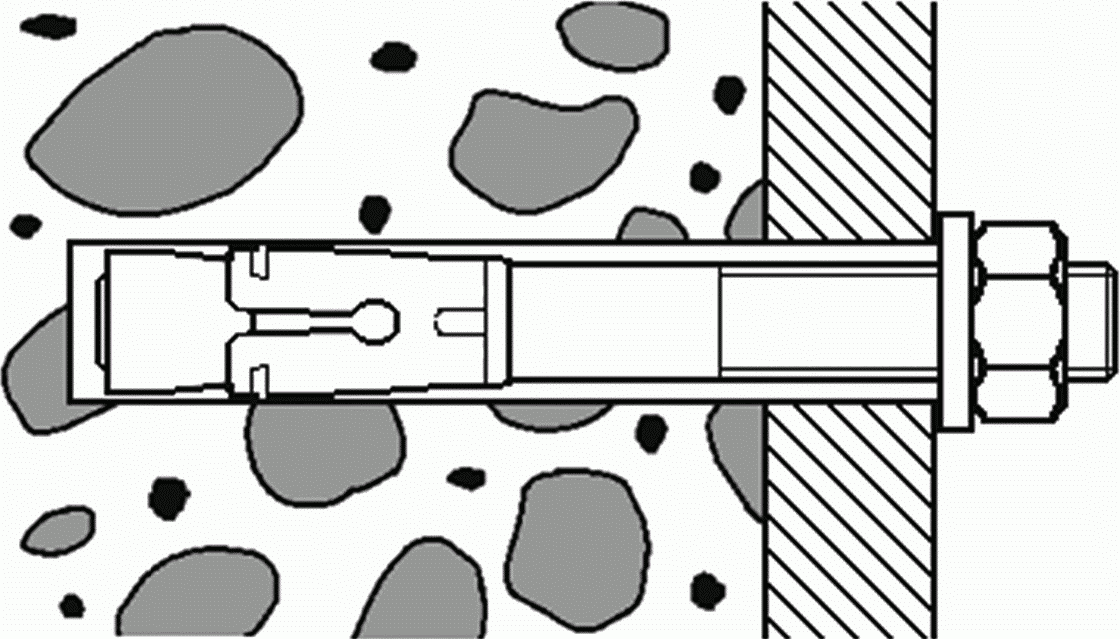

2 См. анкерное крепление с применением анкера с расклинивающей клипсой на рисунке 2.
17 самонарезающий анкер-винт: Упорный анкер, распорная зона которого представляет собой самонарезающую резьбу достаточной прочности для нарезания ответной резьбы в бетонном или каменном строительном основании.

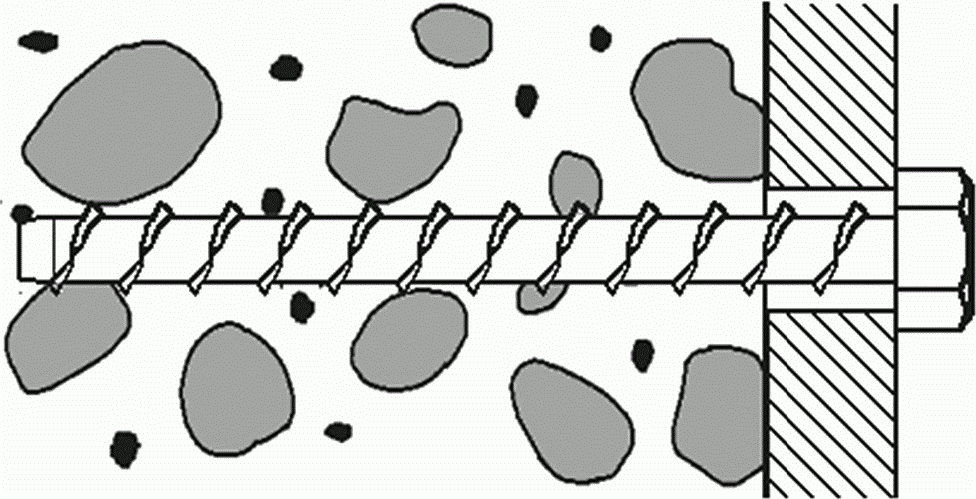

Примечание - См. анкерное крепление с применением самонарезающего анкера-винта на рисунке 3.
18 фрикционный анкер: Анкер, в проектном положении оказывающий сопротивление воздействующим на него нагрузкам, за счет сил трения, возникающих между составными частями распорной зоны анкера и строительным основанием.
Примечание - Допускается к использованию термин-синоним «распорный анкер».
19 раскрывающийся анкер: Упорный анкер, конструкция распорной зоны которого состоит из раскрывающихся элементов для создания упора с обратной стороны листового строительного основания, пустотелых и ребристых каменных блоков (в проектное положение).

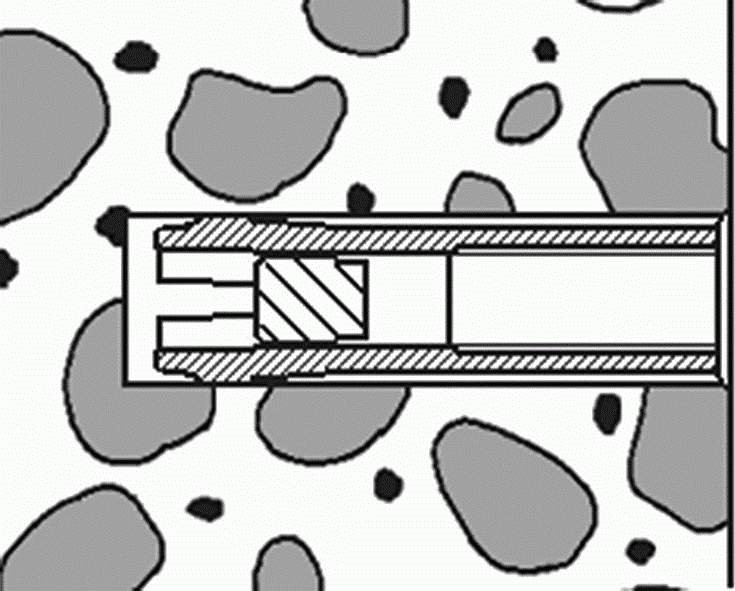

20 анкер-втулка: Фрикционный анкер, конструкция которого представляет собой втулку с внутренней резьбой и расклиниваемым конусом в распорной зоне; установка в проектное положение происходит путем контролируемого перемещения конуса относительно втулки для расклинивания распорной зоны анкера в строительном основании.
1 Допускается к использованию термин-синоним «анкер с контролем перемещения».
21 клеевой анкер: Анкер, в проектном положении оказывающий сопротивление воздействующим на него нагрузкам, за счет сил сцепления затвердевшего химического состава с анкерным стержнем и строительным основанием.
22 распорно-клеевой анкер: Анкер, в проектном положении оказывающий сопротивление воздействующим на него нагрузкам, за счет комбинации распора и сил сцепления затвердевшего химического состава с анкерным стержнем и строительным основанием.
23 инъекционный анкер: Химический анкер, установка которого предусматривает инъецирование в отверстие в строительном основании химического состава из одного или нескольких компонентов в заданных пропорциях, после чего в отверстие с еще не затвердевшим раствором вставляют анкерную шпильку.
24 капсульный анкер: Химический анкер, установка которого предусматривает введение в отверстие в строительном основании капсулы с химическим составом из одного или нескольких компонентов в заданных пропорциях, после чего в отверстие в качестве стержня анкера вкручивают резьбовую шпильку формы, позволяющей разбить капсулу и равномерно перемешать химический состав в отверстии.

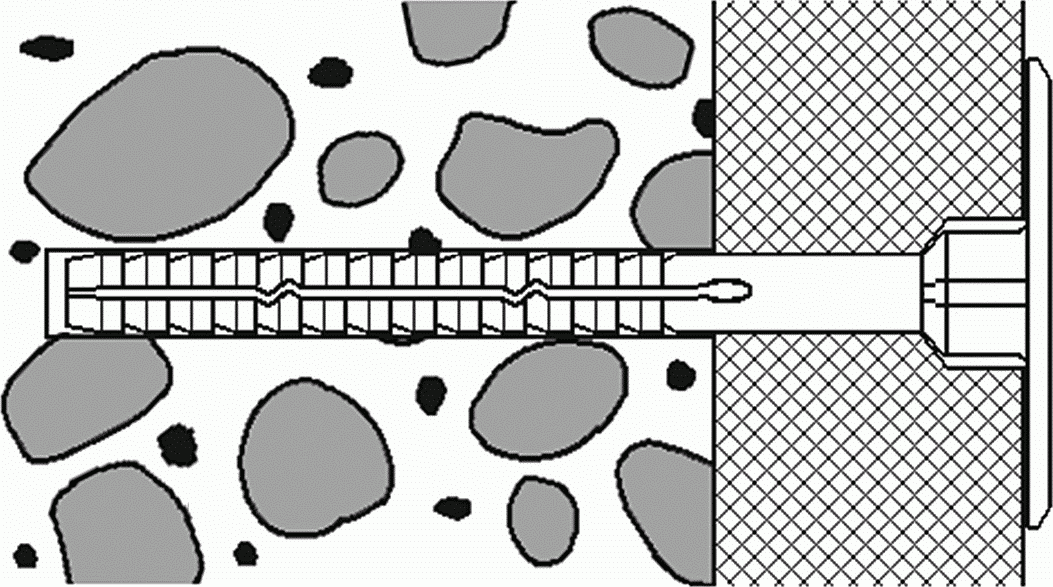

25 тарельчатый анкер: Анкер, в конструкции которого присутствует тарельчатый элемент, предназначенный для фиксации материалов к строительному основанию.
1 Допускается к использованию термин-синоним «анкер с тарельчатым дюбелем».
26 анкер с пресс-шайбой: Анкер с пластиковым дюбелем, головка металлического стержня которого выполнена с пресс-шайбой, а конструкция пластикового дюбеля предусматривает изоляционную шайбу в изголовье дюбеля в целях исключения контакта в анкерном креплении металлического стержня анкера с прикрепляемым элементом конструкции.
Примечание - Допускается к использованию термин-синоним «фасадный анкер» для описания анкеров с пресс-шайбой, что никак не ограничивает их использование в иных крепежных узлах.
27 анкер с потайной головкой: Анкер, отличительной особенностью которого является возможность его установки заподлицо с прикрепляемым элементом.
Примечание — Анкером с потайной головкой может являться анкер различного типа по принципу крепления в строительном основании (3.2.1 настоящего стандарта) и виду материалов составных частей (3.2.2 настоящего стандарта).
28 такелажный анкер: Анкер, отличительной особенностью которого является форма наружной части анкерного стержня, сделанной в виде кольца, Г-образного колена, проушины или других схожих форм для захвата такелажных крепежных приспособлений.
1 Допускается к использованию термин-синоним «анкер с такелажным захватом».
2 Такелажным анкером может являться анкер различного типа по принципу крепления в строительном основании (см. 3.2.1 настоящего стандарта) и виду материалов составных частей (см. 3.2.2 настоящего стандарта).
29 забивной анкер: Анкер, который устанавливают в проектное положение забиванием всего анкера или его составной части.
30 закручиваемый анкер: Анкер, который устанавливают в проектное положение завинчиванием всего анкера или его составной части.
31 распорная зона анкера: Линейный участок анкера, вдоль которого воспринимаемые анкером нагрузки передаются в строительное основание.
32 установочный диаметр отверстия под анкер: Линейный размер анкерного крепления, обозначающий диаметр отверстия в строительном основании, необходимый для установки анкера в проектное положение.
Примечание - Допускается к использованию термин-синоним «диаметр анкерного крепления».
33 установочная глубина отверстия под анкер: Линейный размер анкерного крепления, обозначающий глубину отверстия в строительном основании, необходимую для установки анкера на заданную глубину установки.
Примечание - Допускается к использованию термин-синоним «глубина анкерного крепления».
34 глубина заделки анкера: Линейный размер анкерного крепления, обозначающий расстояние от поверхности строительного основания до наиболее глубоко находящейся в строительном основании точки анкера.
Примечание - Допускается к использованию термин-синоним «глубина установки анкера».
35 глубина анкеровки: Линейный размер анкерного крепления, обозначающий расстояние от поверхности строительного основания до наиболее глубоко находящейся в строительном основании точки, в которой анкер передает нагрузку в строительное основание.
36 несущая способность анкерного крепления: Характеристика анкерного крепления, которая выражается значением нагрузки, отвечающей предельному состоянию анкерного крепления.
37 предельное состояние анкерного крепления: Состояние анкерного крепления, при превышении характерных параметров которого эксплуатация анкерного крепления недопустима, затруднена или нецелесообразна.
38 срок службы анкерного крепления: Период времени от начала эксплуатации анкерного крепления до достижения им предельного состояния.
39 температурный диапазон установки анкерного крепления: Диапазон температур окружающей среды и строительного основания, допускающий установку анкера в проектное положение при полном удовлетворении всем эксплуатационным требованиям к анкерному креплению.
40 температурный диапазон эксплуатации анкерного крепления: Диапазон температур окружающей среды и строительного основания, допускающий эксплуатацию анкерного крепления при полном удовлетворении всем эксплуатационным требованиям к анкерному креплению в течение всего срока службы.
3. Классификация анкерных креплений
3.1 По способу фиксации прикрепляемого элемента анкерные крепления подразделяют:
3.2 Анкеры классифицируют:
- по принципу крепления в строительном основании;
- виду материалов составных частей анкера, контактирующих со строительным основанием;
- способу установки анкера в проектное положение;
- способу контроля фиксации в проектное положение;
- специфической форме части анкера, прижимающей прикрепляемый элемент или материал.
3.2.1 По принципу крепления в строительном основании анкеры подразделяют следующим образом:
По такому принципу работают: анкеры с уширением, раскрывающиеся анкеры, самонарезающие анкеры-винты;
По такому принципу работают: анкеры с расклинивающей клипсой, анкеры-втулки, анкеры с дюбелем;
Примечание - У отдельных типов анкеров может изменяться принцип крепления в зависимости от вида строительного основания.
3.2.2 По виду материалов составных частей, передающих нагрузку в строительное основание, анкеры подразделяют:
3.2.3 По способу установки в проектное положение анкеры подразделяют:
3.2.4 По способу контроля фиксации в проектное положение выделяют анкеры:
Примечание - Способ контроля фиксации устанавливает производитель анкеров или поставщик, уполномоченный производителем, на основании соответствующих испытаний. Отсутствие контроля фиксации должно быть обосновано производителем анкеров или поставщиком, уполномоченным производителем, и подтверждено соответствующими испытаниями.
3.2.5 По специфической форме части анкера, прижимающей прикрепляемый элемент или материал, среди прочих типов анкеров выделяют:

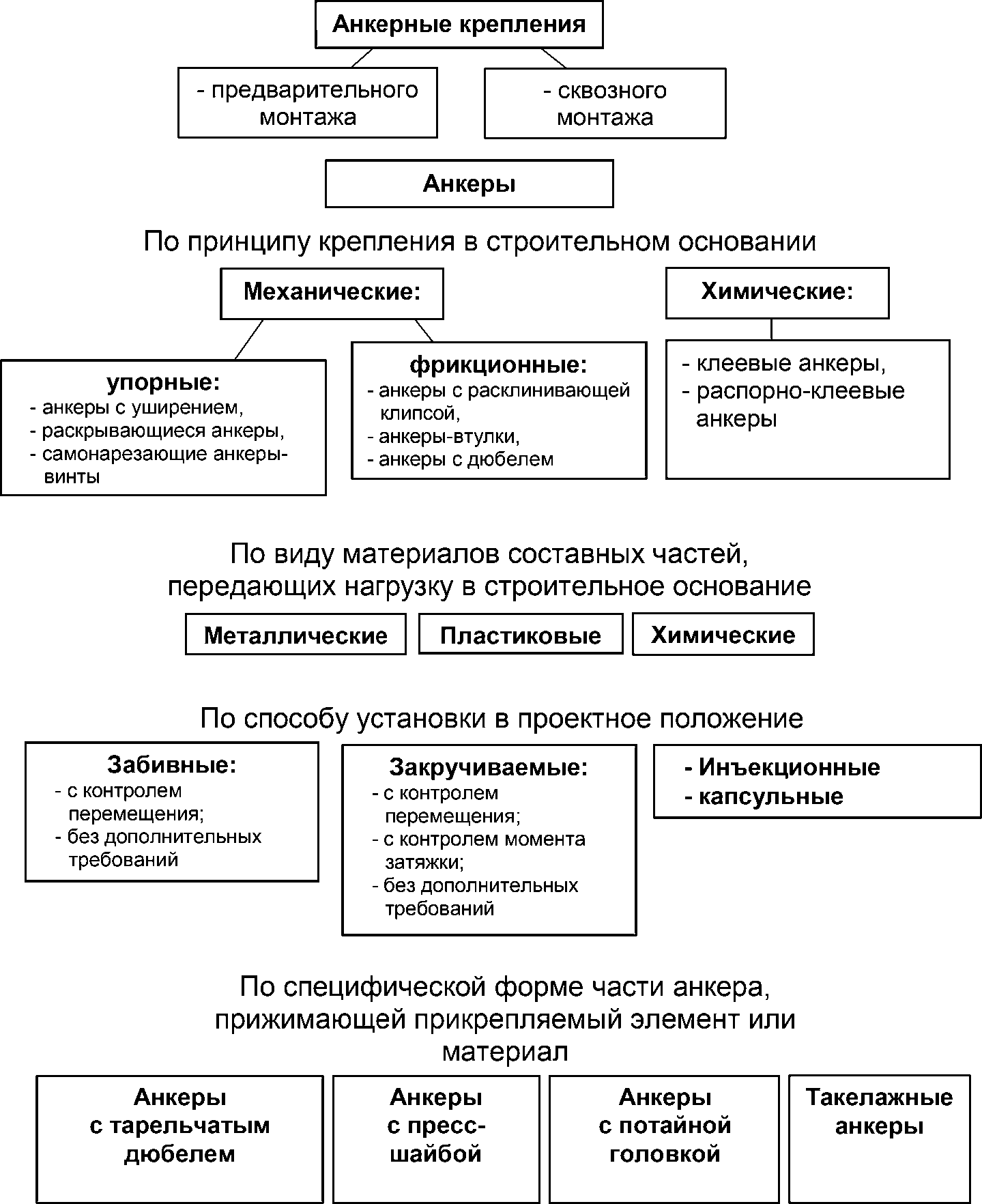

3.3 Схема классификации анкерных креплений и анкеров приведена в приложении А.
Алфавитный указатель терминов на русском языке
| анкер | 4 |
|---|---|
| анкер забивной | 29 |
| анкер закручиваемый | 30 |
| анкер инъекционный | 23 |
| анкер капсульный | 24 |
| анкер клеевой | 21 |
| анкер металлический | 12 |
| анкер механический | 10 |
| анкер пластиковый | 13 |
| анкер раскрывающийся | 19 |
| анкер распорно-клеевой | 22 |
| анкер с потайной головкой | 27 |
| анкер с пресс-шайбой | 26 |
| анкер с расклинивающей клипсой | 16 |
| анкер с уширением | 15 |
| анкер такелажный | 28 |
| анкер тарельчатый | 25 |
| анкер упорный | 14 |
| анкер фрикционный | 18 |
| анкер химический | 11 |
| анкер-винт самонарезающий | 17 |
| анкер-втулка | 20 |
| глубина анкеровки | 35 |
| глубина заделки анкера | 34 |
| глубина установочная отверстия под анкер | 33 |
| группа анкерная | 5 |
| диаметр установочный отверстия под анкер | 32 |
| диапазон температурный установки анкерного крепления | 39 |
| диапазон температурный эксплуатации анкерного крепления | 40 |
| дюбель анкерный | 8 |
| зона распорная анкера | 31 |
| крепление анкерное | 1 |
| крепление анкерное предварительного монтажа | 2 |
| крепление анкерное сквозного монтажа | 3 |
| основание строительное | 6 |
| состояние предельное анкерного крепления | 37 |
| способность несущая анкерного крепления | 36 |
| срок службы анкерного крепления | 38 |
| стержень анкера | 7 |
| элемент тарельчатый | 9 |
