ГОСТ Р 54863-2011. Национальный стандарт Российской Федерации. Жалюзи и ставни. Определение дополнительного термического сопротивления
(утв. и введен в действие Приказом Росстандарта от 15.12.2011 № 1568-ст)
Примечание
Документ введен в действие с 1 июля 2012 года.
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2011 г. № 1568-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПРЕДЕЛЕНИЕ ДОПОЛНИТЕЛЬНОГО ТЕРМИЧЕСКОГО СОПРОТИВЛЕНИЯ
Shutters and blinds. Additional thermal resistance determination
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Разработан Учреждением «Научно-исследовательский институт строительной физики» Российской академии архитектуры и строительных наук.
2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. № 1568-ст.
5. Настоящий стандарт разработан с учетом основных положений европейского стандарта ЕН 13125-2001 «Жалюзи и ставни. Дополнительное термическое сопротивление» (EN 13125-2001 «Shutters and blinds — Additional thermal resistance», NEQ).
Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт направлен на повышение энергоэффективности строительной продукции в части повышения требований к теплозащитным и светотехническим характеристикам оконных блоков в развитие положений Федеральных законов Российской Федерации от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и повышении энергоэффективности» и от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
Требования настоящего стандарта предназначены для применения организациями, независимо от формы собственности.
1. Область применения
Настоящий стандарт распространяется на жалюзи и ставни для оконных и балконных дверных блоков общестроительного назначения с применением различных материалов и может быть использован при промышленном их выпуске и проектировании зданий в целом.
Настоящий стандарт устанавливает классификацию ставней, внутренних, наружных и межстекольных жалюзи по их воздухопроницаемости для расчета дополнительного термического сопротивления этих изделий.
Требования настоящего стандарта распространяются на ставни и жалюзи, установленные на окнах, остекленных дверях или перегородках таким образом, что в развернутом и закрытом состояниях между ними и слоем остекления имеется воздушный промежуток постоянной толщиной от 15 до 300 мм (для ставней и жалюзи, параллельных окнам или фасадам).
Требования настоящего стандарта применяют к следующим основным типам ставен и жалюзи:
- ставни: рольставни, ставни-жалюзи, сдвижные панели, ставни типа «гармошка»;
- наружные жалюзи: вертикальные и горизонтальные для окон и фасадов, противовзломные;
- внутренние жалюзи: жалюзи, а также рулонные шторы, вертикальные жалюзи, гофрированные жалюзи;
- межстекольные жалюзи.
Настоящий стандарт не устанавливает специфических требований к ставням и жалюзи специального назначения (пулезащитным, противопожарным, взрывобезопасным и др.), которые изготавливают по нормативным документам на изделия конкретных видов, а также требования к механизированным и электрическим устройствам управления ставнями и жалюзи.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 26602.1-99. Блоки оконные и дверные. Методы определения сопротивления теплопередаче
ГОСТ 26602.5-99. Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Воздухопроницаемость: свойство конструкции окна пропускать воздух в закрытом состоянии при наличии разности давления на его наружной и внутренней поверхностях, численно выраженное объемом потока воздуха через единицу площади поверхности конструкции в единицу времени при постоянной разности давлений на поверхностях оконного блока.
3.2. Жалюзи: система связанных между собой горизонтальных или вертикальных пластин, устанавливаемых снаружи, внутри оконного блока или в межстекольном пространстве стеклопакета.
3.3. Короб: часть рольставни, в которой располагается смотанное полотно и вал.
3.4. Коэффициент воздухопроницаемости окна: воздухопроницаемость окна при разности давлений на его поверхностях 1 Па.
3.5. Коэффициент теплопередачи окна: величина, численно равная значению поверхностной плотности теплового потока, проходящего через конструкцию окна при разности внутренней и наружной температур воздуха 1 К.
3.6. Ламель: деталь жалюзи, рольставни и ставни в виде пластины, выполненная из металла, пластика или ткани.
3.7. Окно: элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещения, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.
3.8. Оконный блок: светопрозрачная конструкция, предназначенная для естественного освещения помещений, его вентиляции, защиты от атмосферных и шумовых воздействий, состоящая из сборочных единиц — коробки и створчатых элементов, может включать в себя встроенные системы проветривания и дополнительные элементы (жалюзи, ставни и пр.).
3.9. Приведенный коэффициент теплопередачи окна: величина, численно равная средней величине теплового потока, приходящейся на единицу площади окна, включая светопропускающее заполнение и непрозрачные (несущие) элементы, при разности внутренней и наружной температур воздуха 1 К.
3.10. Приведенное сопротивление теплопередаче окна: величина, обратная приведенному коэффициенту теплопередачи окна.
3.11. Профиль: часть рольставни в форме полос любого сечения, из которых формируется полотно.
3.12. Рольставни: механическое или электромеханическое устройство, состоящее из полотна с концевым профилем, вала с элементами его установки и крепления, элементов подвеса полотна к валу, направляющих шин, привода и защитного короба.
3.13. Сопротивление воздухопроницанию окна: величина, обратная коэффициенту воздухопроницаемости.
3.14. Сопротивление теплопередаче конструкции окна: величина, обратная коэффициенту теплопередачи.
3.15. Ставни: конструкции, изготавливаемые из ламелей или пластин, устанавливаемые снаружи на окно для защиты от чрезмерной инсоляции, шума.
3.16. Стеклопакеты: объемные изделия, состоящие из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанционных рамок и герметиков, образующих герметически замкнутые камеры, заполненные осушенным воздухом или другим газом.
3.17. Теплопередача: перенос теплоты через ограждающую конструкцию от взаимодействующей с ней средой с более высокой температурой к среде с другой стороны конструкции с более низкой температурой.
4. Ставни — классификация по воздухопроницаемости
4.1 Признаки классификации
Коэффициент воздухопроницаемости определяется параметрами общего технологического монтажного зазора между ставнями (наружными жалюзи) и ограждением окна по формуле
где e_{0} — общий технологический монтажный зазор;
e_{1} , e_{2} , e_{3} — усредненные технологические монтажные зазоры с верхней, нижней и боковой сторон ставни (наружных жалюзи) соответственно.

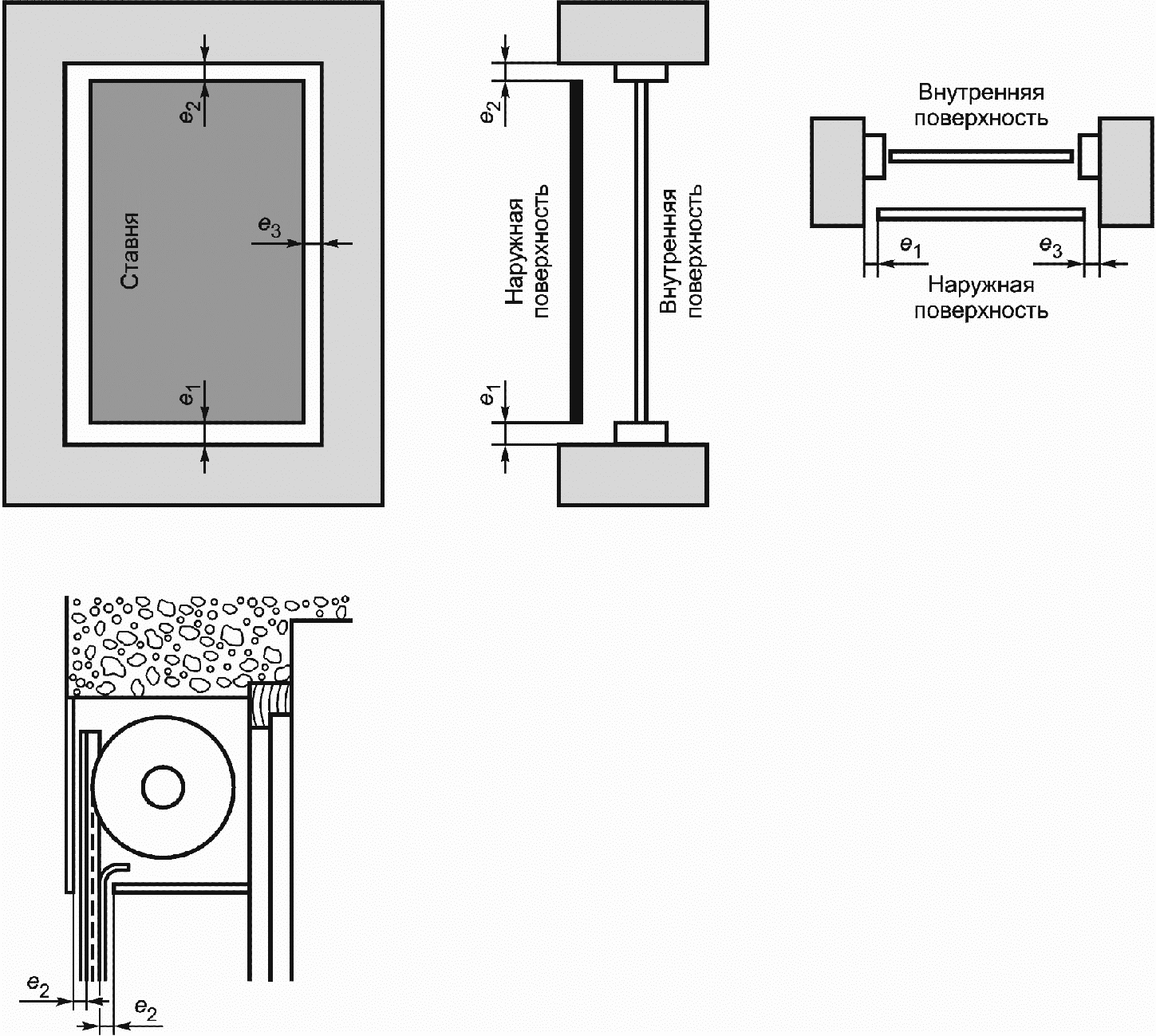

Определение величины технологических монтажных зазоров показано на рисунке 1.
Примечание. Размер e_{3} включен в расчет только для одной из сторон, поскольку боковые технологические монтажные зазоры на общую воздухопроницаемость влияют в значительно меньшей степени, чем верхний и нижний технологические зазоры.
Для рольставней в качестве e_{2} берется наименьший технологический монтажный зазор на входе ставни в рулонный короб.
Значения технологических монтажных зазоров должны быть указаны производителем в инструкции по установке ставней (наружных жалюзи).
В случае, если параметры технологических монтажных зазоров не могут быть определены с достаточной точностью, воздухопроницаемость определяется в процессе лабораторных испытаний.
Ставни (наружные жалюзи) подразделяют в соответствии с воздухопроницаемостью и дополнительным термическим сопротивлением \Delta R оконных блоков на:
ставни (наружные жалюзи), у которых общая площадь технологических и других отверстий (технологических монтажных зазоров, неплотностей, щелей в полотне) не превышает 25% общей поверхности светопроема.
Дополнительное термическое сопротивление оконного блока:
\Delta R = 0,08[m^{2} \cdot K/W] .
ставни (наружные жалюзи) со сплошным полотном (без неплотностей и щелей).
Дополнительное термическое сопротивление оконного блока:
\Delta R = 0,25R_{\text{ст}} + 0,09[m^{2} \cdot K/W] .
ставни (наружные жалюзи) со сплошным полотном и боковыми направляющими.
Дополнительное термическое сопротивление окна:
\Delta R = 0,55R_{\text{ст}} + 0,11[m^{2} \cdot K/W] .
ставни (наружные жалюзи) со сплошным полотном и специальными боковыми направляющими.
Дополнительное термическое сопротивление оконного блока:
\Delta R = 0,8R_{\text{ст}} + 0,14[m^{2} \cdot K/W] .
ставни (наружные жалюзи) со сплошным полотном и специальными боковыми направляющими.
Дополнительное термическое сопротивление окна:
Величина общего технологического монтажного зазора, мм: e \leq 3 , при этом e_{1} + e_{3} = 0 или e_{2} + e_{3} = 0 .
В вышеприведенных характеристиках конструкций величина R_{\text{ст}} — термическое сопротивление полотна ставен (наружных жалюзи).
Приведенные выше соотношения действительны для R_{\text{ст}}<0,3[m^{2} \cdot K/W] .
Значение термического сопротивления полотна ставен (наружных жалюзи) определяется:
- испытанием в соответствии с ГОСТ 26602.1;
- расчетом в соответствии с [1] для полотен из однородных материалов или [2] для полотен или окон с неоднородными включениями, или в соответствии с [3] для окон.
Значения R_{\text{ст}} и \Delta R заданы с точностью до двух знаков после запятой по следующим правилам округления:
На значение R_{\text{ст}} не влияет наличие короба для рольставен (подробнее - раздел 6).
4.2 Типы устройств, классы которых принимаются без дополнительных расчетов
В таблице 1 приведена классификация устройств, к которым относятся ставни и другие изделия, где нельзя определить значение e_{0} (остальные показатели и характеристики в соответствии с 4.1).
| Характеристика устройств | Класс в соответствии с 4.1 |
|---|---|
| Ставни типа «гармошка», ставни с поворотными сегментами и ламелями, складные ставни с фиксированными размерами | 5 |
| Ставни без отверстий и щелей в закрытом состоянии, наружные жалюзи с жестко закрепленными в закрытом состоянии ламелями | 4 |
| Ставни типа «гармошка» без отверстий и щелей в закрытом состоянии, сплошные ставни с плотно подогнанными сегментами и ламелями | 3 |
| Рольставни с уплотнителем (без щелей в закрытом состоянии) | 2 |
4.3 Отличительные признаки устройств класса 1
К классу 1 (герметичные ставни) относятся следующие конструкции:
а) рольставни — при следующих условиях:
величина технологического монтажного зазора e_{3} принимается равной нулю, если ламели подаются по специальным направляющим (со щеточным или манжетным уплотнением) вне зависимости от кривизны контура направляющей планки,
величина технологического монтажного зазора e_{1} принимается равной нулю при наличии уплотнительной планки внизу последней ламели рольставни,
величина технологического монтажного зазора e_{2} принимается равной нулю, если реализовано любое из приведенных на рисунках 2а и 2б соединений на входе в короб для рольставней;
обеспечение герметичного соединения между направляющими и оконными рамами,
обеспечение герметичного соединения между коробом для рольставни и наружной ограждающей конструкцией или окном (см. рисунки 3в и 3г),
обеспечение плотного соединения нижней уплотнительной планки последней ламели рольставни с внешним отливом оконного блока;
б) иные типы ставней — при выполнении следующего условия:
наличие уплотнительных планок с трех сторон рольставни, четвертая сторона удовлетворяет условию e_{1} или e_{2} \leq 3\text{мм} ;
в) герметичность рольставней подтверждена измерениями воздухопроницаемости:
воздухопроницаемость Q, измеренная в соответствии с ГОСТ 26602.5, должна соответствовать следующим условиям:
где Q — приведенное значение воздушного потока, проходящего через ставню общей площадью S, при разности давлений 10 Па между наружной и внутренней поверхностями остекления.
Примечания. 1. В полностью развернутом состоянии рольставни, устройство (см. рисунок 2а) обеспечивает плотное прилегание к стенке рулонного короба с использованием уплотнительного материала.
2. Входное отверстие короба для рольставни оборудовано манжетным или щеточным уплотнением с обеих сторон полотна (см. рисунок 2б).

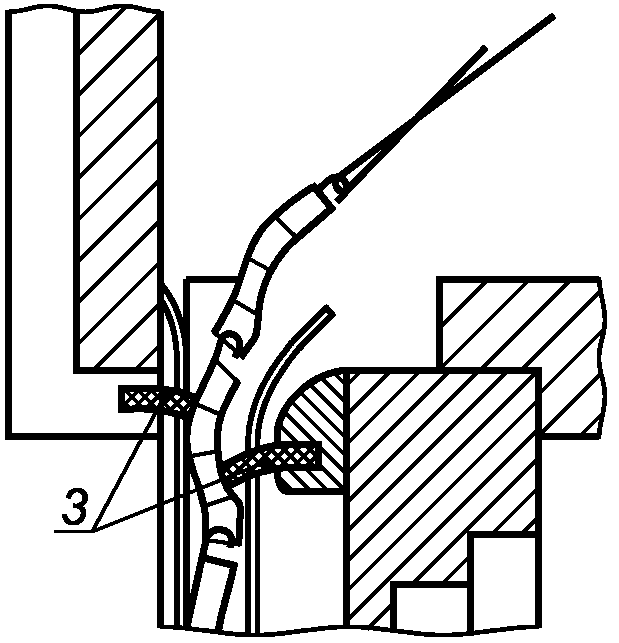

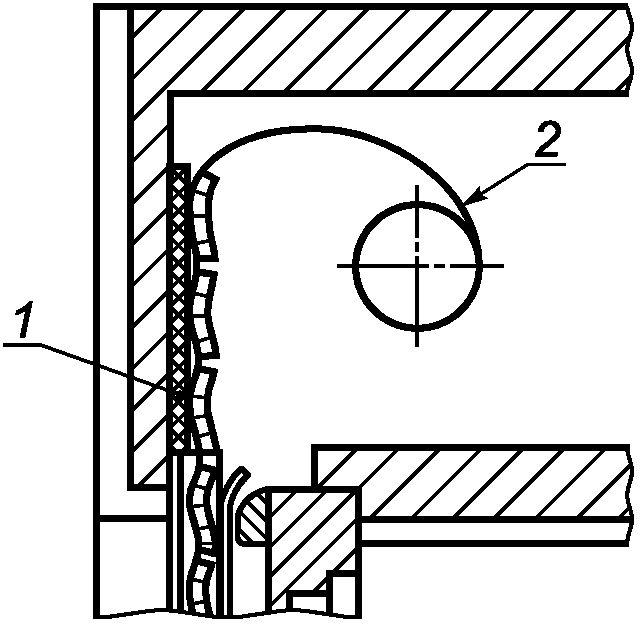

1 — уплотнительный материал; 2 — выжимная пружина;
3 — щеточное или манжетное уплотнение
Рисунок 2. Примеры выполнения условия e_{2} = 0
для рольставней
Такие ставни должны поставляться и монтироваться вместе со специальными герметизирующими элементами, позволяющими обеспечить приведенные выше условия воздухопроницаемости.
5. Жалюзи наружные, внутренние, межстекольные — классификация по воздухопроницаемости
5.1 Признаки классификации
Классификацию жалюзи по воздухопроницаемости проводят по следующим показателям:
- ширина технологических монтажных зазоров;
- воздухопроницаемость жалюзи в закрытом и открытом состояниях.
Показатель воздухопроницаемости P_{e} , мм, определяется отношением
где e_{0} — суммарная величина технологических монтажных зазоров e_{1} , e_{2} , e_{3} , мм, в соответствии с 4.1;
p — отношение площади технологических монтажных зазоров, неплотностей, щелей в полотне к общей площади полотна.
Для тканей p — показатель пористости ткани, оцененный в соответствии с [4].
Для жалюзи (венецианских горизонтальных) p — отношение суммарной площади остаточных зазоров между ламелями в закрытом состоянии к общей площади конструкции. Без испытаний для таких изделий принимают суммарный показатель p = 0,04.
5.2 Наружные жалюзи
Наружные жалюзи подразделяют на следующие классы:
Дополнительное термическое сопротивление окна:
Показатель воздухопроницаемости:
Дополнительное термическое сопротивление окна:
Показатель воздухопроницаемости:
\Delta R = 0,14[m^{2} \cdot K/W] .
5.3 Внутренние и межстекольные жалюзи
Внутренние и межстекольные жалюзи подразделяют на следующие классы:
Показатель воздухопроницаемости:
Дополнительное термическое сопротивление окна:
Показатель воздухопроницаемости:
Дополнительное термическое сопротивление окна:
Показатель воздухопроницаемости:
Вертикальные жалюзи относят к классу 5 вне зависимости от значения p.
Значения \Delta R , полученные для межстекольных жалюзи и приведенные выше, используются только в случае, если полотно жалюзи в закрытом состоянии расположено на расстоянии не менее 12 мм от каждого из оконных стекол.
Примечание. При невыполнении вышеуказанных условий эффективность жалюзи может быть значительно снижена, особенно в случае применения металлических жалюзи.
Стандартные значения технологических монтажных зазоров e_{1} , e_{2} , e_{3} в зависимости от метода установки и настройки представлены в Приложении А.
5.4 Жалюзи с односторонним теплоотражающим покрытием
Значение дополнительного термического сопротивления \Delta R , указанное в 5.3, должно быть умножено на коэффициент k со следующими его значениями:
- в случае использования внутренних жалюзи с покрытием с низким коэффициентом излучения на стороне, обращенной к стеклу:
- в случае использования межстекольных жалюзи с покрытием с низким коэффициентом излучения на стороне, обращенной к внутреннему стеклу:
где \epsilon — коэффициент излучения указанной стороны жалюзи, определяемый в соответствии с [5].
6. Короба для рольставней

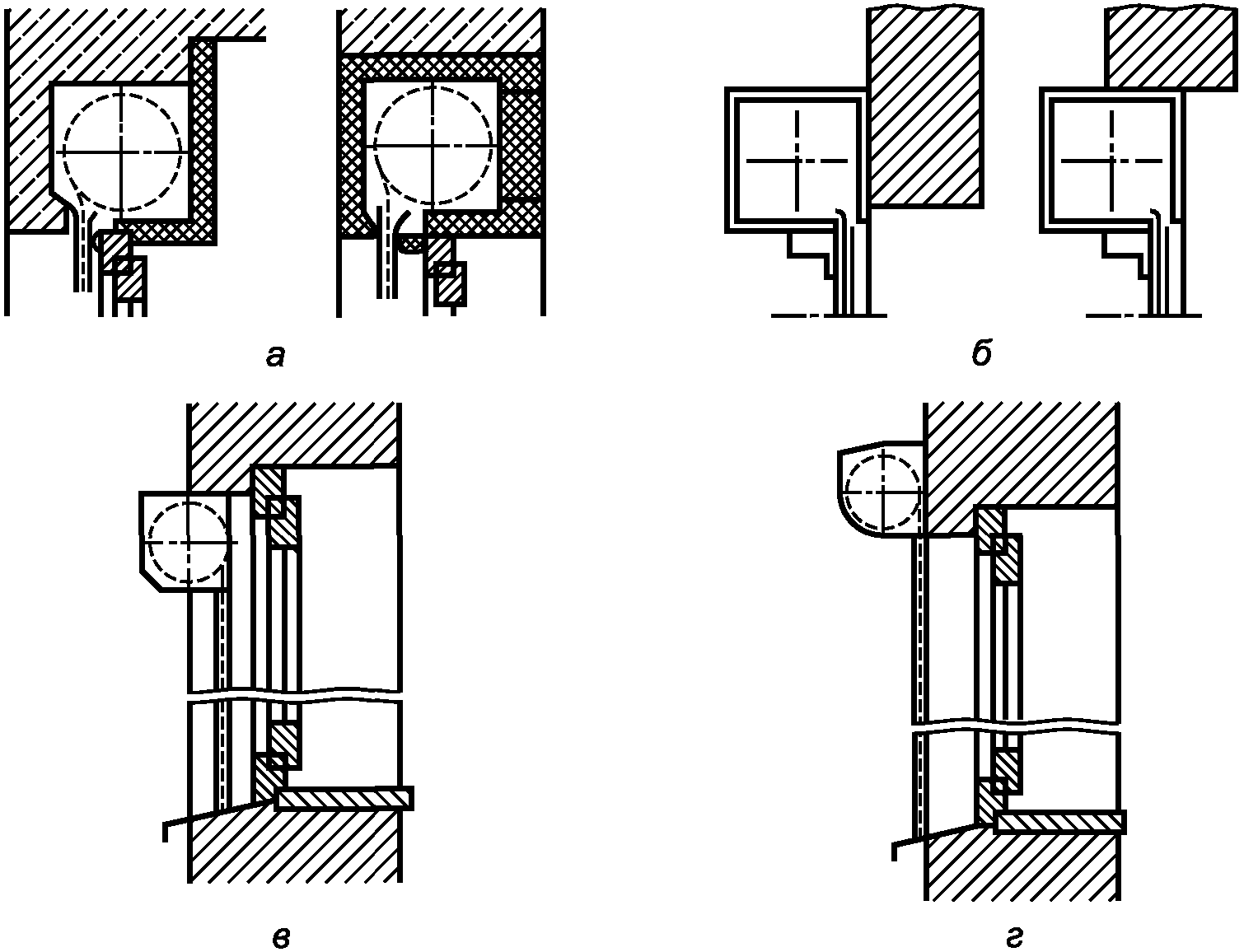

6.1 Короб для рольставни, независимый от оконной рамы (например, для последующей установки рольставней)
Короб для рольставни не влияет на значение R_{\text{ст}} в случае, если он установлен:
- за пределами оконного проема (см. рисунок 3г);
- внутри проема, и его термическое сопротивление выше термического сопротивления рольставни (см. рисунок 3в).
6.2. Короб для рольставни встроен в кирпичную кладку (см. рисунок 3а) или в раму (см. рисунок 3б)
Короб для рольставни не влияет на значение R_{\text{ст}} , поскольку является составной частью здания и рассчитывается как его часть.
(справочное)
МОНТАЖНЫХ ЗАЗОРОВ ДЛЯ ВНУТРЕННИХ И МЕЖСТЕКОЛЬНЫХ ЖАЛЮЗИ
Для определения класса сопротивления теплопередаче в таблицах А.1 и А.2 приведены стандартные значения внешних технологических монтажных зазоров для внутренних и межстекольных жалюзи в зависимости от варианта их установки:
e_{1} — нижний технологический монтажный зазор;
e_{2} — верхний технологический монтажный зазор;
e_{3} — боковой технологический монтажный зазор.
| Изделие | Расположение | Установка | Нижний зазор e , 1 мм | Верхний зазор e , 2 мм | Боковой зазор e , 3 мм |
| Гофрированные жалюзи | На окне На обрезе стены | Точная Регулируемая Точная Регулируемая | 0 0 25 0 | 0 0 0 0 | 20 2 60 17 |
| Венецианские жалюзи | На окне На обрезе стены | Точная Регулируемая Точная Регулируемая | 10 5 50 5 | 3 3 3 3 | 10 3 60 17 |
| Рулонные шторы без направляющих и короба | На окне На обрезе стены | Точная Регулируемая Точная Регулируемая | 50 10 55 20 | 40 20 40 20 | 40 20 55 20 |
| Рулонные шторы с направляющими и коробом | На стене или на обрезе стены | Точная Регулируемая | 20 10 | 10 2 | 15 2 |
| Примечание. Регулируемая установка означает, что размеры жалюзи должны быть определены по месту. | |||||
| Изделие | Расположение | Установка | Нижний зазор e , 1 мм | Верхний зазор e , 2 мм | Боковой зазор e , 3 мм |
|---|---|---|---|---|---|
| Гофрированные жалюзи | Встроенные | Регулируемая | 0 | 0 | 2 |
| Венецианские жалюзи | Встроенные | Регулируемая | 3 | 5 | 2 |
| Рулонные шторы | Встроенные | Регулируемая | 10 | 5 | 5 |
БИБЛИОГРАФИЯ
1. ЕН ИСО 6946:2007 Конструкции ограждающие строительные и их элементы. Термическое сопротивление и теплопередача. Методика расчета
2. ЕН ИСО 10211-1:1995 Мостики тепловые в зданиях. Тепловые потоки и температура поверхности. Часть 1: Общие методы расчета
3. ЕН ИСО 10077-2:2003 Характеристика тепловая окон, дверей и жалюзи. Расчет коэффициента пропускания тепла. Часть 2. Численный метод для рам
4. ЕН 14500:2008 Жалюзи и ставни. Тепловой и зрительный комфорт. Методы испытания и расчета
5. ЕН 673:2001 Стекло в строительстве — Определение коэффициента теплопередачи — Метод расчета.
------------------------------------------------------------------
