НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОТОПИТЕЛЬНЫЕ КОТЛЫ, ОБОРУДОВАННЫЕ ГОРЕЛКОЙ С ПРИНУДИТЕЛЬНОЙ ПОДАЧЕЙ ВОЗДУХА, С НОМИНАЛЬНОЙ ТЕПЛОВОЙ МОЩНОСТЬЮ НЕ БОЛЕЕ 10 МВТ И МАКСИМАЛЬНОЙ РАБОЧЕЙ ТЕМПЕРАТУРОЙ 150 °C

Heating boilers with forced draught burners, with nominal heat output not exceeding 10 MW and maximum operating temperature of 150 °C

ЕН 14394:2005+А1:2008 Heating boilers — Heating boilers with forced draught burners — Nominal heat output not exceeding 10 MW and maximum operating temperature of 110 °C (MOD)

ГОСТ Р 54829-2011

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ, а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

1. Подготовлен ОАО «Научно-производственное объединение по исследованию и проектированию энергетического оборудования» (ОАО «НПО ЦКТИ») на основе русской версии европейского регионального стандарта, указанного в пункте 4.

2. Внесен Федеральным агентством по техническому регулированию и метрологии.

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1221-ст.

4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 14394:2005 + А1:2008 «Котлы отопительные. Отопительные котлы с горелками с принудительной тягой. Номинальная тепловая мощность не более 10 МВт и максимальная рабочая температура 110 °C» (EN 14394:2005 + A1:2008 «Heating boilers — Heating boilers with forced draught burners — Nominal heat output not exceeding 10 MW and maximum operating temperature of 110 °C).»

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (подраздел 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении ДА.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт устанавливает технические условия и методы расчетов и испытаний для проектирования, производства и безопасной эксплуатации с учетом рационального энергопотребления отопительных котлов, в том числе низкотемпературных котлов с горелками с принудительной подачей воздуха, с номинальной тепловой мощностью до 10 МВт и рабочей температурой 150 °C.

Котлы предназначены для систем центрального отопления. Теплоносителем является вода. Максимально допустимое рабочее давление — до 10 бар.

В настоящем стандарте подробно излагаются технические условия и методы проведения расчетов и испытаний для проектирования, производства и безопасной эксплуатации с учетом рационального энергопотребления стандартных и низкотемпературных котлов. Под котлами понимаются корпуса котлов, изготовленных из стали и чугуна, которые оборудуются отдельно поставляемыми горелками с принудительной подачей воздуха, соответствующими требованиям стандартов на горелки (автоматические горелки с принудительной подачей воздуха для газообразного топлива — по ГОСТ 21204, распылительные мазутные горелки — по ГОСТ 27824), с номинальной тепловой мощностью до 10 МВт. Они эксплуатируются либо с отрицательным давлением (котлы с естественной тягой), либо с положительным давлением (котлы с наддувом) в топочной камере согласно инструкции завода-изготовителя.

В настоящем стандарте излагаются технические условия на котлы с номинальными рабочими температурами в диапазоне от 95 °C до 150 °C. При этом учитываются два аспекта.

Котлы, в которых температура срабатывания предохранительного ограничителя температуры не превышает 115 °C, должны соответствовать Правилам устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 338 K (115 °C) [4], ГОСТ 30735 и ГОСТ 21563.

Котлы, в которых температура срабатывания предохранительного ограничителя температуры превышает 115 °C, должны соответствовать ПБ 03-576-03 [2], ГОСТ 30735 и ГОСТ 21563.

Котлы, рассматриваемые в рамках настоящего стандарта, предназначены для использования в системах центрального отопления, в которых теплоносителем является вода, максимально допустимая рабочая температура достигает 150 °C, максимальная температура предохранительного ограничителя температуры составляет 120 °C и максимально допустимое рабочее давление — 90 бар.

Настоящий стандарт не распространяется на газовые котлы с атмосферными горелками, котлы, работающие на твердом топливе, конденсационные котлы, работающие на газе и мазуте, а также котлы с горелками испарительного типа. Технические условия на такие котлы рассматриваются отдельно.

Котлы центрального отопления, работающие на газе, оборудованные горелкой с принудительной подачей воздуха, с номинальной тепловой мощностью не более 4000 кВт, должны соответствовать ГОСТ 30735.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 21204-97 Горелки газовые промышленные. Общие технические требования

ГОСТ 21563-93 Котлы водогрейные. Основные параметры и технические требования

ГОСТ 27824-2000 Горелки промышленные на жидком топливе. Общие технические требования

ГОСТ 30735-2001 Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальной сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Максимально допустимое давление: максимальное давление, на которое рассчитано оборудование, в соответствии с указаниями завода-изготовителя.

3.2. Пробное давление: давление, воздействию которого все котлы и их детали подвергаются на стадии производства на заводе-изготовителе или при наладке установщиком.

3.3. Типовое испытательное давление: давление, которому подвергаются опытные образцы отопительных котлов и относящиеся к ним детали перед пуском в серийное производство на заводе-изготовителе.

3.4. Максимально/минимально допустимая температура: максимальная/минимальная температура, на которую рассчитано оборудование, в соответствии с указаниями завода-изготовителя.

3.5. Рабочая температура: максимально допустимая температура, при которой котел может работать в нормальных условиях эксплуатации при максимальной установке регулятора температуры воды.

3.6. Тепловая мощность (диапазон тепловой мощности): количество теплоты, передаваемое воде за единицу времени.

3.7. Диапазон тепловой мощности: интервал мощностей ниже указанной заводом-изготовителем номинальной тепловой мощности, в пределах которого котел отвечает требованиям настоящего стандарта и в пределах которого он может использоваться.

3.8. Номинальная тепловая мощность: Длительная выходная мощность, которая указывается заводом-изготовителем согласно требованиям настоящего стандарта.

Примечание. Это максимальное полезное количество теплоты, передаваемой теплоносителю за 1 ч.

3.9. Подводимая теплота: количество теплоты в единицу времени, которое выделяется в топке отопительного котла при сгорании топлива, исходя из его низшей теплоты сгорания.

3.10. Коэффициент полезного действия котла \eta_{k} : отношение номинальной мощности (P_{n}) к подводимой теплоте (Q_{\text{В}}) , которая передается топливом; \eta_{k} = \frac{P_{n}}{Q_{\text{В}}} .

3.11. Разрежение за котлом: перепад давления между статическим давлением воздуха на месте установки оборудования и статическим давлением уходящих газов, измеренным в сечении патрубка уходящих газов, который необходим для надлежащей работы котла при номинальной мощности.

3.12. Аэродинамическое сопротивление газового тракта: перепад давления между топочной камерой и выходной частью котла.

3.13. Герметичность газового тракта: герметичность тракта сгорания, через который проходят отработанные газы.

3.14. Температура уходящих газов: температура, измеряемая в выпускном патрубке котла.

3.15. Потеря тепла с уходящими газами: количество тепла за единицу времени, которое после выхода топочного газа из котла остается неиспользованным.

3.16. Газовоздушный тракт: узел, состоящий из топочной камеры, теплообменника и тракта отвода продуктов сгорания до выпускной трубы.

3.17. Потери в горячем резерве: количество теплоты, необходимое для поддержания температуры в котле на заданном уровне, когда производимая им теплота не используется.

Примечание. Обозначается q_{\text{В}} с учетом того, что подводимая теплота обозначается Q_{\text{В}} .

3.18. Гидравлическое сопротивление: потеря давления в котле, измеренная в прямом и обратном контурах котла при объемном расходе воды, соответствующем номинальной тепловой мощности.

3.19. Регулирующий термостат: устройство, обеспечивающее автоматическое поддержание предварительно установленной температуры воды в пределах заданного диапазона.

3.20. Предохранительный ограничитель температуры: устройство, которое осуществляет защитное отключение котла и энергонезависимую блокировку, чтобы предотвратить превышение предварительно установленного предельного значения температуры воды.

4.1 В настоящем стандарте применены следующие обозначения и сокращения:

- B	-	ширина, мм;
- C	-	поправка на толщину стенки, мм;
- d	-	диаметр, мм;
- h	-	высота, мм;
- L	-	длина, мм;
- P	-	расчетное давление (манометрическое), Н/мм2;
- P_{0}	-	абсолютное давление (термодинамический и гидродинамический параметр), Н/мм2;
- P_{s}	-	максимально допустимое давление, Н/мм2;
- P_{2}	-	общее допустимое (манометрическое) давление, Н/мм2;
- P_{3}	-	барометрическое давление (давление атмосферного воздуха), Н/мм2;
- P_{4}	-	(применяемое) рабочее манометрическое давление, Н/мм2;
- P_{5}	-	гидростатический напор, Н/мм2;
- P_{6}	-	перепад динамического давления (перепады давления вследствие трения, ускорения, прогиба и т.д.), Н/мм2;
- P'	-	пробное давление, Н/мм2;
- r	-	радиус, мм;
- s	-	требуемая толщина стенки основного корпуса, ослабленного отверстиями, с учетом поправки, мм;
- s_{e}	-	фактическая толщина стенки, мм;
- s_{0}	-	толщина сплошной стенки основного корпуса без учета поправки, мм;
- v	-	эффективность связки, коэффициент прочности сварного шва;
- A	-	площадь, мм2;
- E	-	модуль упругости, Н/мм2;
- i	-	момент инерции, мм4;
- K	-	расчетная прочность, Н/мм2;
- M	-	момент, Н/мм2;
- S	-	коэффициент запаса прочности;
- S'	-	коэффициент запаса прочности при испытании под давлением;
- U	-	отклонение от округлости, %;
- \delta_{5}	-	относительное удлинение при разрыве (отношение к базовой длине — 5), %;
- J	-	расчетная температура, °C;
- \upsilon	-	коэффициент поперечной деформации (0,3 — для стали);
- \phi	-	градусы, угол;
- \sigma	-	напряжение, Н/мм2;
- \overline{\sigma}	-	среднее напряжение, Н/мм2;
- \sigma_{1}	-	осевое напряжение, Н/мм2;
- \sigma_{u}	-	тангенциальное напряжение, Н/мм2;
- \sigma_{v}	-	интенсивность напряжений, Н/мм2;
- \sigma_{zul}	-	допустимое напряжение при статической нагрузке, Н/мм2;
- \tilde{\sigma}	-	допустимое напряжение при циклической нагрузке, Н/мм2;
- \sigma	-	минимальное значение прочности на разрыв при 20 °C, Н/мм2;
- \sigma_{s}	-	допустимое напряжение при пробном давлении, Н/мм2;
-	-	надстрочный индекс, максимальное значение;
- \cup	-	надстрочный индекс, минимальное значение;
-	-	надстрочный индекс, среднее значение;
- \sim	-	надстрочный индекс, колеблющееся значение;
- '	-	надстрочный индекс, значение, относящееся к испытанию под давлением;
- ,	-	подстрочный индекс, числовой указатель.

измерения (к Приложению D)

измерения (к Приложению E)

5. Требования

5.1 Требования к конструкции

5.1.1 Общие требования

Котлы должны быть огнестойкими, безопасными в эксплуатации и устойчивыми к деформации. Они должны быть изготовлены из несгораемых материалов и отвечать следующим требованиям:

• выдерживать нагрузки, возникающие при нормальной эксплуатации и гидравлических испытаниях;
• температура и давление в котле не должны достигать опасных значений;
• опасное скопление горючих газов (топливовоздушной смеси) в топочной камере и газоотводах должно быть исключено;

• для теплоизоляции должны использоваться материалы, не содержащие асбест.

Использование сгораемых материалов допустимо для следующих элементов конструкции:

• деталей вспомогательного оборудования, например крышек горелки, если эти детали монтируются вне котла;
• внутренних компонентов органов управления и защитных устройств;
• рукояток управления;

Компоненты крышек, управляющих, защитных и электрических вспомогательных устройств должны быть установлены так, чтобы температура их поверхностей в установившихся условиях эксплуатации не превышала значений, установленных либо документацией предприятия-изготовителя, либо стандартом на соответствующий компонент.

5.1.2 Производственная документация

5.1.2.1 Чертежи котлов

Чертежи котлов должны быть выполнены в соответствии со стандартами Единой системы конструкторской документации (ГОСТ 2.601).

5.1.2.2 Производственный контроль

5.1.3 Отопительные котлы из стали и цветных металлов

5.1.3.1 Выполнение сварочных работ

5.1.3.2 Сварные соединения и присадочные материалы

Дымогарные трубы, вставные стойки и аналогичные детали не требуют двусторонней сварки. Сварные соединения с двумя угловыми швами допускаются только при наличии достаточного охлаждения. Следует избегать выступов в сторону газоотводного тракта на участках с высокой тепловой нагрузкой.

Следует избегать угловых швов, торцевых швов и аналогичных сварных соединений, подверженных воздействию высоких напряжений изгиба в процессе производства и эксплуатации.

Для сварных продольных анкерных связей или анкерных труб площадь поперечного сечения углового шва должна не менее чем в 1,25 раза превышать площадь поперечного сечения соответствующего элемента.

Таблица 6

Наименование	Толщина материала t, мм	Технология сварки <*>	Примечание

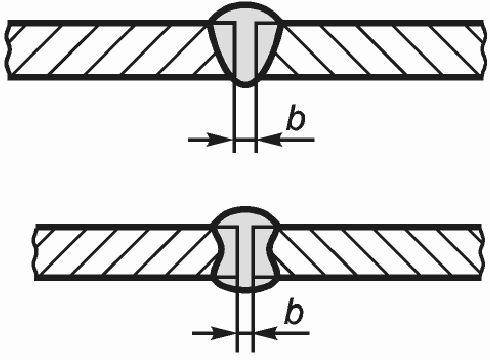

1.1. Стыковой сварной шов без скоса кромок Односторонний Двусторонний	<= 6 (8)	135 12 131 111	Допускаются значения до t = 8 мм при использовании электродов глубокого проплавления или сварке с двух сторон
1.2. Стыковой сварной шов без скоса кромок	>= 6 до 12	12	Зазор между свариваемыми кромками b от 2 до 4 мм с подкладкой, необходима емкость для порошкового флюса
1.3. Стыковой сварной шов без скоса кромок (двойной)	> 8 до 12	135 12 (111)	Зазор между свариваемыми кромками b от 2 до 4 мм. Для ручной электросварки должны применяться электроды глубокого проплавления

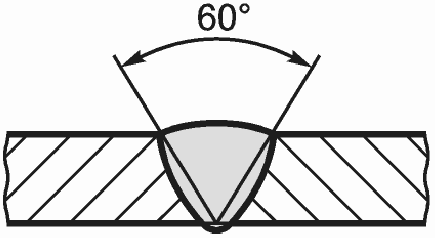

1.4. V-образный стыковой сварной шов с одним скосом двух кромок	До 12	111	Подготовка под сварку — V-образный стык с углом 60°
1.5. V-образный стыковой сварной шов с одним скосом двух кромок			Подготовка под сварку — V-образный стык с углом от 30° до 60° в зависимости от толщины материала
а) 30° — 50°	До 12	135 12
1.6. X-образный стыковой сварной шов с двумя симметричными скосами двух кромок			Подготовка под сварку — X-образный стык с углом от 30° до 50° в зависимости от толщины материала
а) 30° — 50°	Более 12	135 12
1.7. Стыковой сварной шов между листами с отбортовкой кромок	<= 6	135 141 131 111	Допускается только в исключительных случаях для ввариваемых деталей. При этом швы не должны подвергаться существенному воздействию напряжения изгиба. Не пригоден для стеновых элементов, подверженных прямому нагреву огнем. s = 0,8t

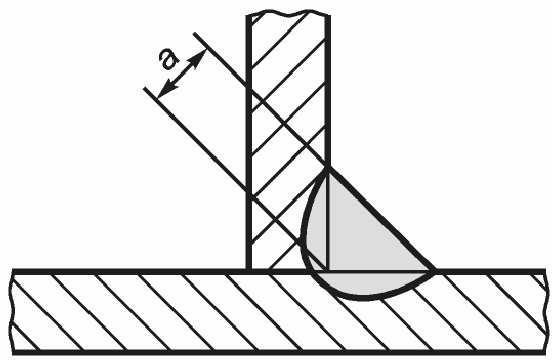

2. Угловой сварной шов	<= 6	135 12 111	Швы этого типа не должны подвергаться существенному воздействию напряжения изгиба. a = t
2.1. Сварное соединение с двумя угловыми швами	<= 12	135 12 111	a = t
	> 12	135 12 111	a = 2/3t
2.2. K-образный стыковой сварной шов с двумя скосами одной кромки	<= 12	135 12 (111)	A = t
	> 12	135 12 (111)	a = 2/3t

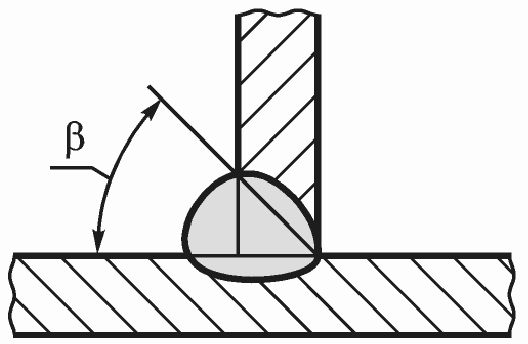

2.3. V-образный стыковой шов со скосом одной кромки	<= 12	135 12 111	Для 111 (\beta = 60°)
	> 12	135 12	Для 135, 12 (\beta = 45° - 50°)
2.4. V-образный стыковой шов со скосом одной кромки	<= 12	135 12 111	Для 111 (\beta = 60°) Для 135, 12 (\beta = 45° - 50°)
2.5.	<= 12	135 111	Если конец трубы подвергается воздействию теплового излучения, он не должен выступать за границу углового сварного шва
2.6.	<= 6	135 111	Приварка трубы, находящейся в зоне высоких тепловых нагрузок. a >= t
2.7.		135 111	Приварка трубы, находящейся в зоне высоких тепловых нагрузок. Для 111 (\beta = 60°) Для 135 (\beta = 45° - 50°)
<*> Коды технологии сварки указаны в соответствии с ГОСТ 29297: 12 — дуговая сварка под флюсом; 111 — дуговая сварка плавящимся покрытым электродом; 131 — дуговая сварка в инертном газе плавящимся электродом; 135 — дуговая сварка в активном газе плавящимся электродом; 141 — дуговая сварка в инертном газе вольфрамовым электродом.

5.2 Подбор горелки

5.2.1. Подбор мазутной горелки с принудительной подачей воздуха — по ГОСТ 27824.

5.2.2. Подбор автоматической горелки с принудительной подачей воздуха для газообразного топлива — по ГОСТ 21204.

6. Материалы

6.1 Общие положения

Материалы для отопительных котлов должны в первую очередь обеспечивать надежную и безопасную работу всех элементов котла. Качество и свойства материалов (листовая сталь, стальные трубы, поковки, стальные отливки, чугунные отливки и цветные металлы) должны удовлетворять требованиям соответствующих стандартов и технических условий, что должно быть подтверждено сертификатами предприятий-изготовителей.

Применение указанных материалов должно соответствовать требованиям [5, глава IV].

Сварные элементы котлов должны удовлетворять требованиям [5, подраздел 5.3].

Применение других материалов допускается только при наличии документального подтверждения равнозначности их эксплуатационных характеристик. Детальные требования к проведению испытаний, например испытаний на устойчивость к ударам, должны вырабатываться на основе оценки каждого конкретного материала.

Следует уделять должное внимание применению метода прослеживаемости используемых материалов. Необходимо установить и соблюдать надлежащий порядок идентификации материалов, используемых при изготовлении отопительных котлов, благодаря чему будет обеспечиваться их устойчивость к воздействию давления, начиная с момента получения и далее, включая все этапы производства, вплоть до окончательных испытаний готового отопительного котла.

6.2 Стальные котлы

6.2.1 Листовые и кованые заготовки из углеродистой стали

Листовые и кованые заготовки из углеродистой стали указанной ниже марки применяются с учетом следующих ограничений: сталь марки S 235 JRG 2 для толщины стенок до 20 мм.

Для подтверждения того, что материал обладает пластичностью, достаточной для его применения, должны быть представлены результаты оценки свойств данного материала.

Применение указанной марки стали допускается только для максимального значения температуры 300 °C, которое определяется согласно таблице 10, исходя из номинального значения температуры и соответствующих температурных допусков.

Применение этой марки стали не допускается для изготовления жаровых труб и других аналогичных, соприкасающихся с огнем деталей паровых котлов с допустимым рабочим давлением свыше 6 \cdot 10^{5}\text{Па} (6 бар).

6.2.2 Листы и полосы из нержавеющей стали

Для подтверждения того, что материал обладает пластичностью, достаточной для его применения, должны быть представлены результаты оценки свойств данного материала.

6.3 Котлы из литых материалов

6.3.1 Общие положения

Предприятие-изготовитель должно иметь персонал и оборудование, которые были бы способны обеспечивать проведение необходимых испытаний материала. В процессе производства котлов и других деталей из чугуна, подверженных воздействию давления, должны проводиться следующие испытания с использованием отдельных литых испытательных образцов из каждой партии:

а) испытания на разрыв; испытаниями на разрыв должны быть подтверждены значения, которые приводятся в таблице 7;

б) химический анализ (C, Si, Mn, P, S);

в) испытания на твердость по Бринеллю;

г) испытания на устойчивость к ударам (только для графитсодержащего чугуна).

Таблица 7

Минимальные требования для литейного чугуна

Результаты испытаний должны либо регистрироваться в соответствующем журнале за подписью лица, ответственного за проведение испытаний на заводе-изготовителе, либо оформляться в виде свидетельства о заводских испытаниях. Свидетельства и журналы регистрации подлежат хранению заводом-изготовителем в течение не менее 5 лет и должны быть доступны для проверки.

Не допускается ремонт сваркой деталей, подверженных воздействию давления.

Для подтверждения того, что материал обладает пластичностью, достаточной для его применения, должны быть представлены результаты оценки свойств данного материала.

6.3.2 Детали из литейного чугуна, подверженные воздействию давления

Механические свойства литейного чугуна, используемого для изготовления деталей, подверженных воздействию давления, должны, как минимум, соответствовать значениям, приведенным в таблице 7.

6.3.3 Литые детали, подверженные воздействию давления в соответствии с таблицами 8 и 9

Таблица 8

Примеры деталей из алюминия и алюминиевых сплавов

Таблица 9

6.3.4 Трубные соединения чугунных отопительных котлов и клапанов из медных сплавов

Трубные соединения из чугуна с резьбой до G 1,5 применяются только для максимально допустимого рабочего давления \leq 6 \cdot 10^{5}\text{Па} .

Клапаны с номинальным диаметром меньше или равно 200 мм:

изготовленные из чугуна с пластинчатым графитом.

Клапаны из медных сплавов:

G-CuSn5ZnPb, G-CuSn10Zn, G-CuSn10, G-Cu5SZnMn, G-CuAl9, G-CuPb5Sn, GK-CuZn37Pb и CuZn40.

7. Проектирование

7.1 Стальные котлы

7.1.1 Котлы проектируют исходя из расчетов, которые приводятся ниже.

Для материалов, описываемых в 6.1, могут использоваться расчетные значения, указанные в таблице 10. Для проверки расчетной прочности в основном достаточно рассчитать нагрузки, возникающие вследствие воздействия внешнего и внутреннего давления.

Таблица 10

Расчетные значения предела текучести при комнатной температуре и 0,2% условного предела текучести при более высокой температуре для листовой стали марки S 235 JRG 2

Может применяться метод экспериментального проектирования. В любом случае толщина стенок должна быть не менее значений, приведенных в таблице 11.

Минимальная толщина стенок отопительных котлов, изготовленных из стали и иных (кроме чугуна) материалов

7.1.2. Для котлов с номинальной тепловой мощностью меньше или равно 350 кВт и максимально допустимым рабочим давлением до 6 \cdot 10^{5}\text{Па} расчет прочности согласно 7.1.1 может заменяться гидравлическим испытанием под давлением. При этом максимально допустимое рабочее давление может составлять 2p_{1} . Во время испытаний на котле не должно возникать каких-либо видимых деформаций или протечек.

7.1.3. Что касается котлов с номинальной тепловой мощностью более 350 кВт и равно и менее 2000 кВт, максимально допустимое рабочее давление которых составляет не более 6 бар, расчет прочности согласно 7.1.1 может ограничиваться выполнением соответствующих расчетов только в отношении легкодоступных компонентов при условии, что гидравлические испытания проводятся под пробным давлением, составляющим 2p_{1} .

7.1.4 Основы расчета

7.1.4.1 Данный расчет применяется в отношении статических нагрузок.

7.1.4.2. Отклонения от расчетных формул допускаются при условии, что соответствие требованиям безопасности подтверждается иными данными, например результатами испытаний материалов, экспериментальными данными, результатами анализа напряжений и т.п.

7.1.4.3. Некоторые важные для расчета значения и их условные обозначения, а также единицы измерения приведены в разделе 4. Значения надстрочных и подстрочных индексов приведены в разделе 4.

7.1.4.5. Расчетное значение температуры состоит из исходной температуры и температурного допуска согласно таблице 12. В качестве допуска принимаются обоснованные минимальные значения для котлов с надежной регулировкой температуры среды посредством термостата (считается, что надежная регулировка обеспечивается предохранительными ограничителями температуры, прошедшими типовые испытания).

Исходные температуры и температурные допуски

7.1.4.6. Допустимое напряжение \sigma_{zul} имеет решающее значение для определения размеров с учетом преимущественно статического нагружения и вычисляется по формуле (1):

\sigma_{zul} = \frac{K}{S} , (1)

при этом отыскивается наименьшее значение, полученное из отношения расчетной прочности K к коэффициенту запаса прочности S, значения которых приводятся в таблице 13.

Значения расчетной прочности K и соответствующие им коэффициенты запаса прочности S для прокатных и кованых сталей, по которым имеются акты приемочных испытаний

7.1.4.7 При пробном давлении p' допустимое напряжение вычисляется по формуле (2):

где K'- значение расчетной прочности и S'- коэффициент запаса прочности (берутся из таблицы 14).

им коэффициенты запаса прочности S при пробном давлении p'

7.1.4.8. При определении толщины стенок должна учитываться поправка c_{1} к расчетному значению толщины стенки s_{0} в рамках допусков по соответствующим стандартам.

7.1.4.9. Для ферритных сталей поправка на коррозию для учета коррозионного износа должна составлять c_{2} = 1\text{мм} . При фактической толщине стенки s_{e} \geq 30\text{мм} эта поправка не учитывается. Она также не учитывается, если стенки надлежащим образом защищены.

7.1.4.10. Для аустенитных сталей и неметаллических материалов поправка на коррозию не применяется.

7.1.4.11 Оценка сварных швов проводится в такой последовательности.

Для котлов с температурой меньше или равно 115 °C сварные швы деталей, подверженных деформации растяжения, оцениваются при VN = 0,8. Неразрушающие методы контроля не применяются.

Оценка при VN = 1,0 допускается, если швы испытывают дополнительно.

В отношении котлов с температурой больше 115 °C могут применяться следующие коэффициенты прочности сварного шва:

• для оборудования, которое подвергается разрушающему и неразрушающему контролю для подтверждения, что во всей группе соединений значительные дефекты отсутствуют, — 1;
• для оборудования, которое подвергается выборочному неразрушающему контролю, — 0,85;
• для оборудования, которое не подвергается иному неразрушающему контролю, кроме визуального осмотра, — 0,7.

При необходимости тип напряжения, механические и технологические свойства соединения также могут приниматься в расчет. Неразрушающий контроль жестких соединений должен осуществляться соответствующим квалифицированным персоналом.

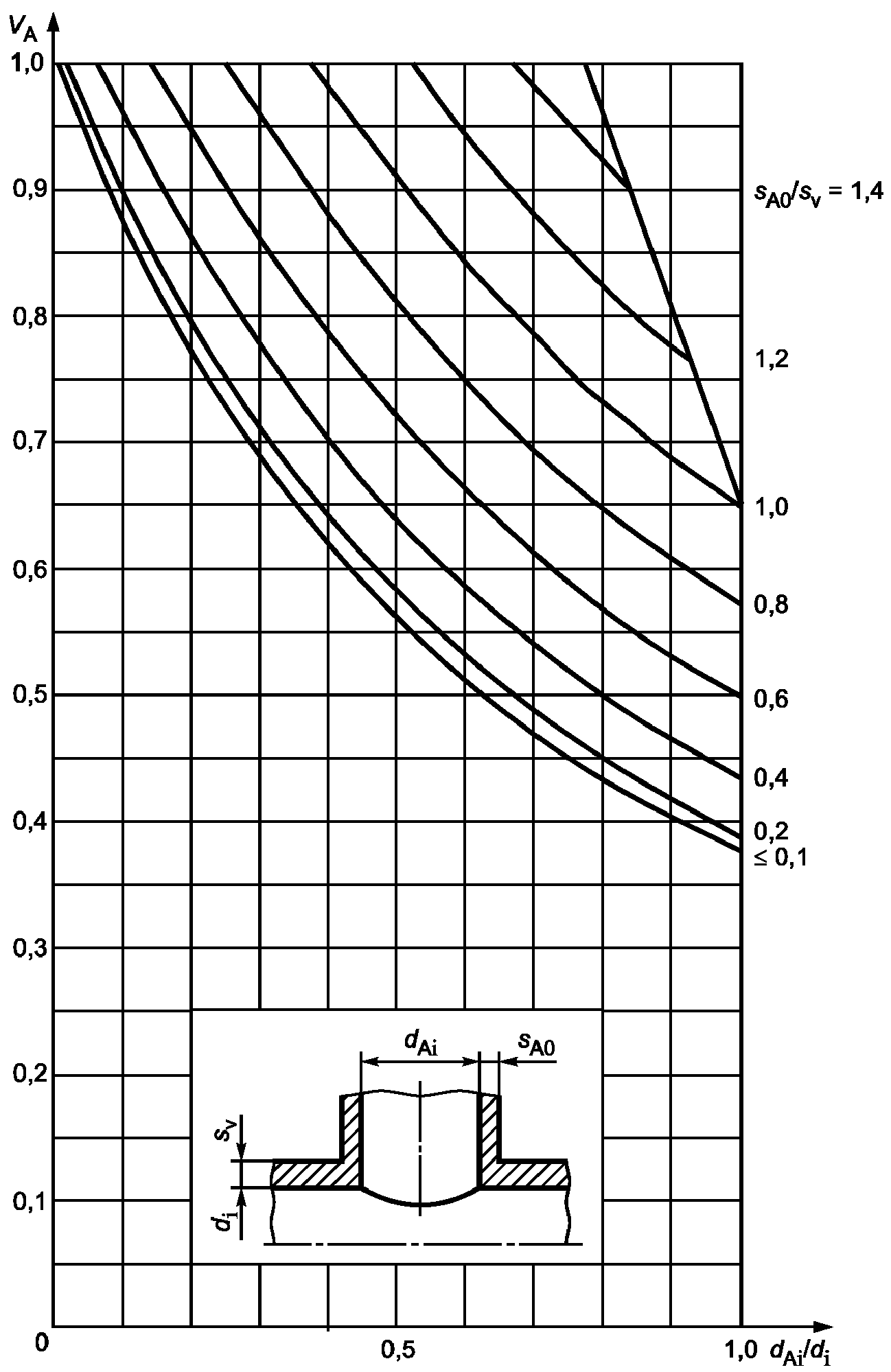

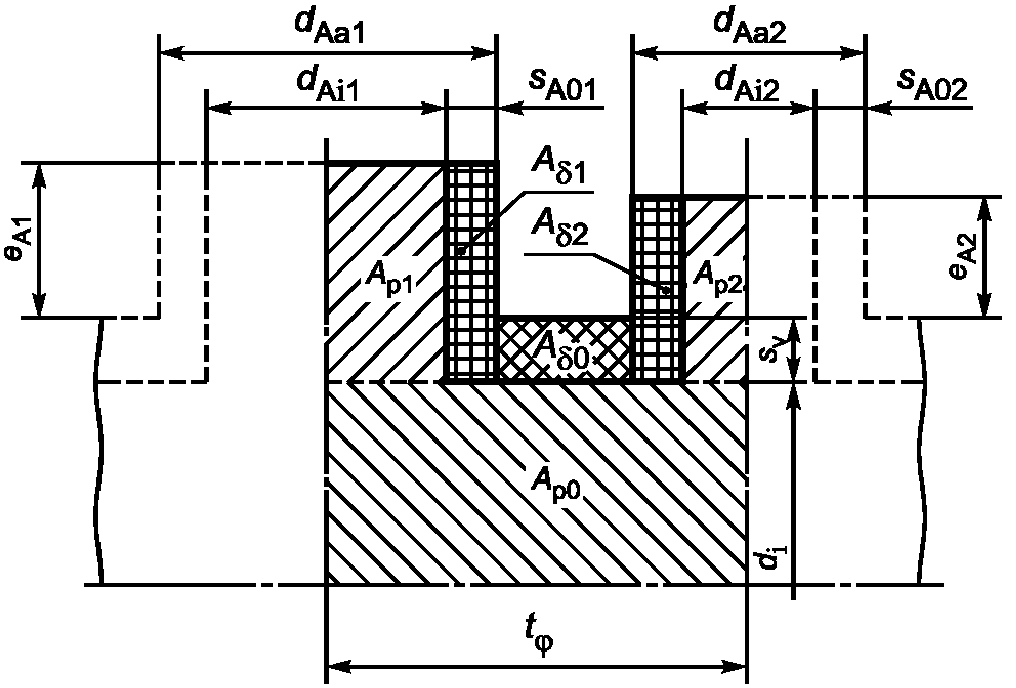

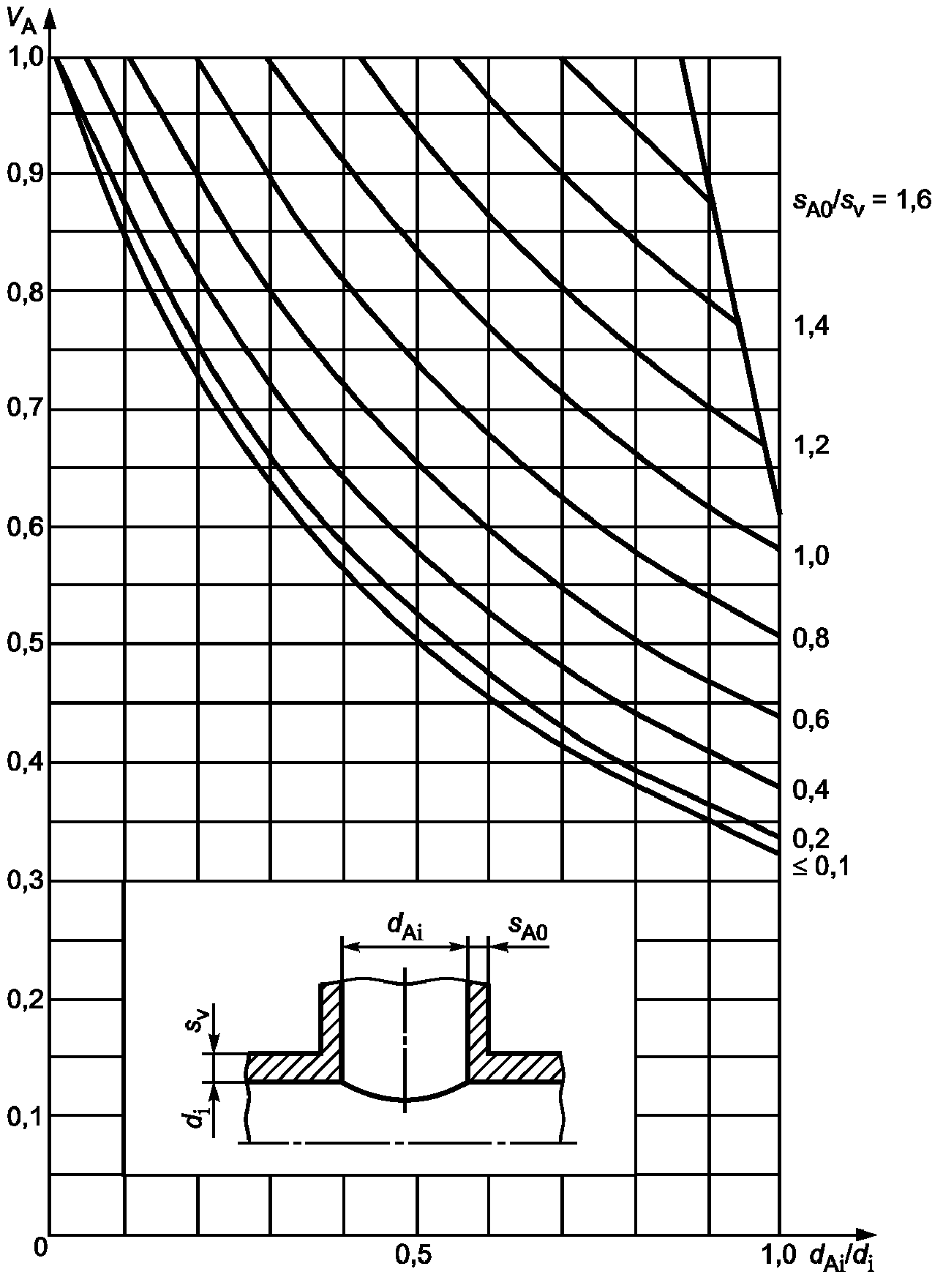

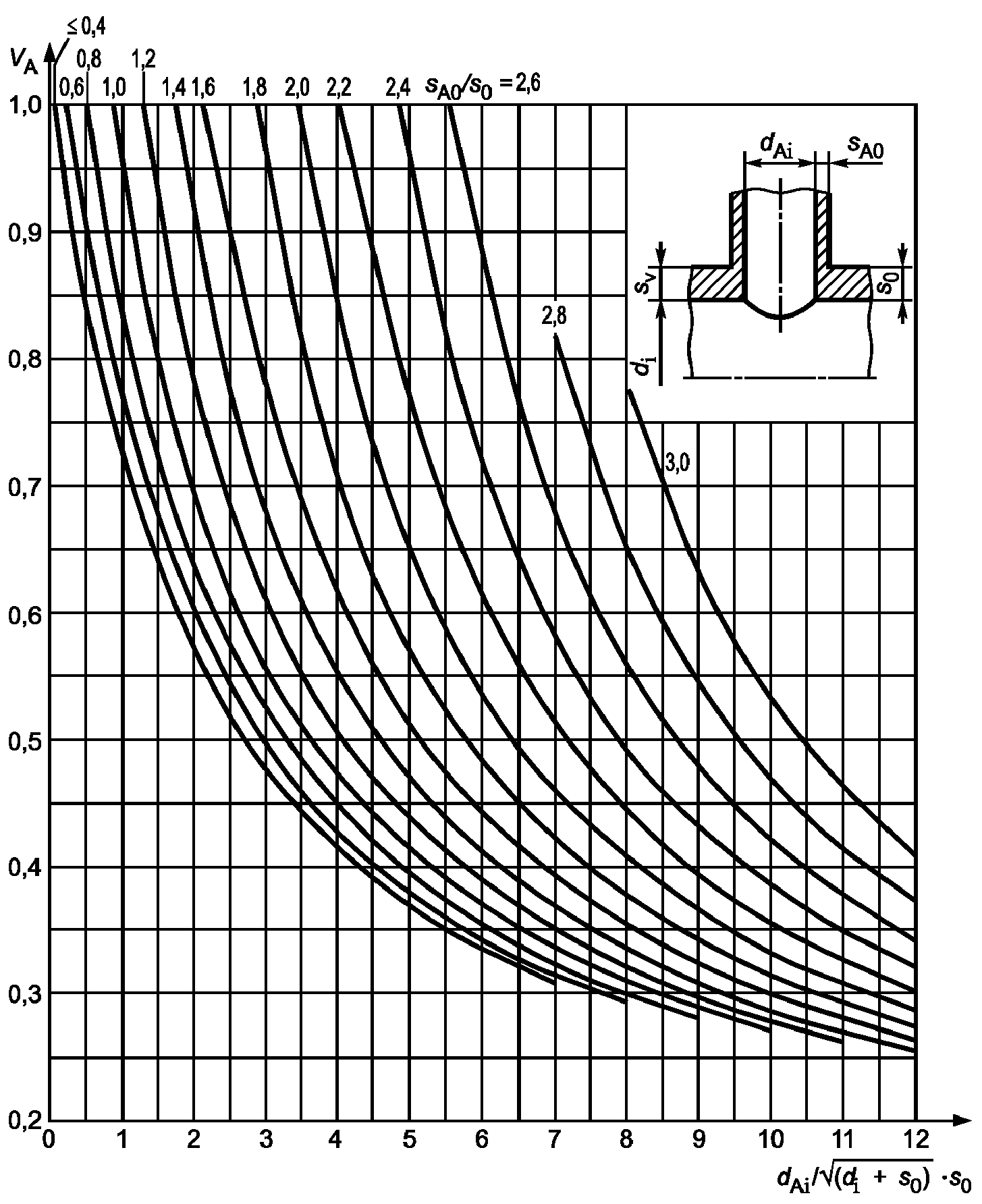

7.1.5. Цилиндрические корпуса, подверженные воздействию внутреннего давления, — в соответствии с Приложением A.

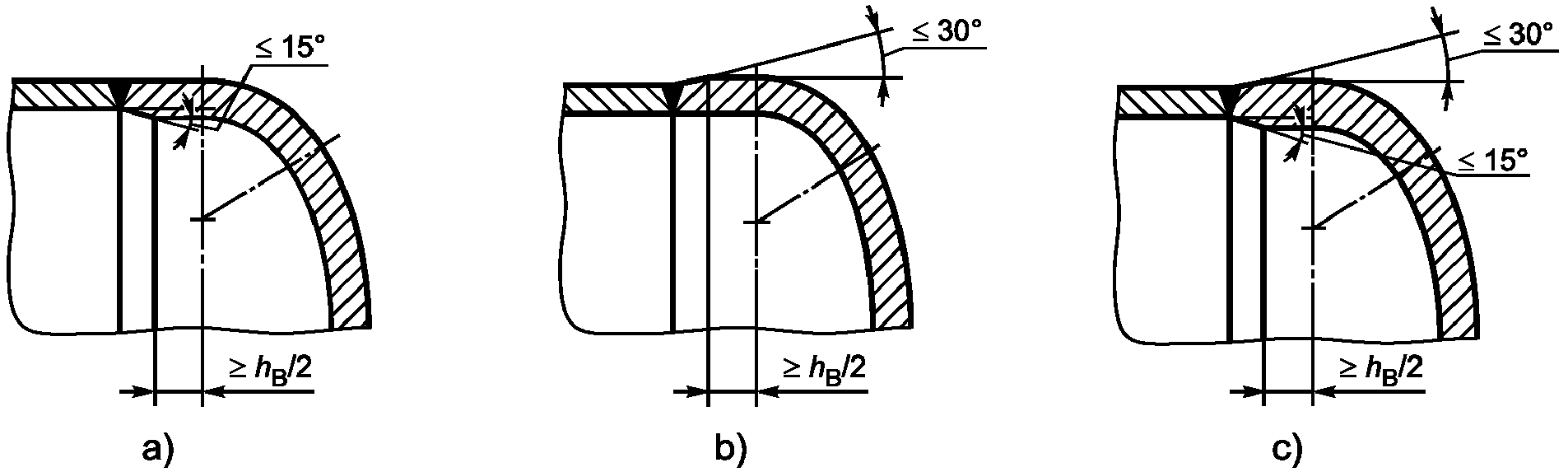

7.1.7. Выпуклые днища жаровых труб — в соответствии с Приложением C.

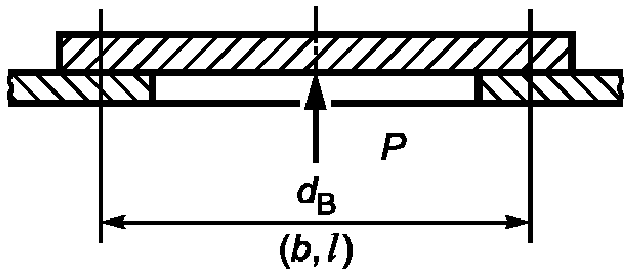

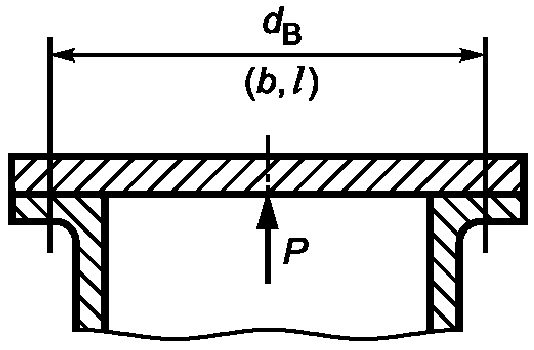

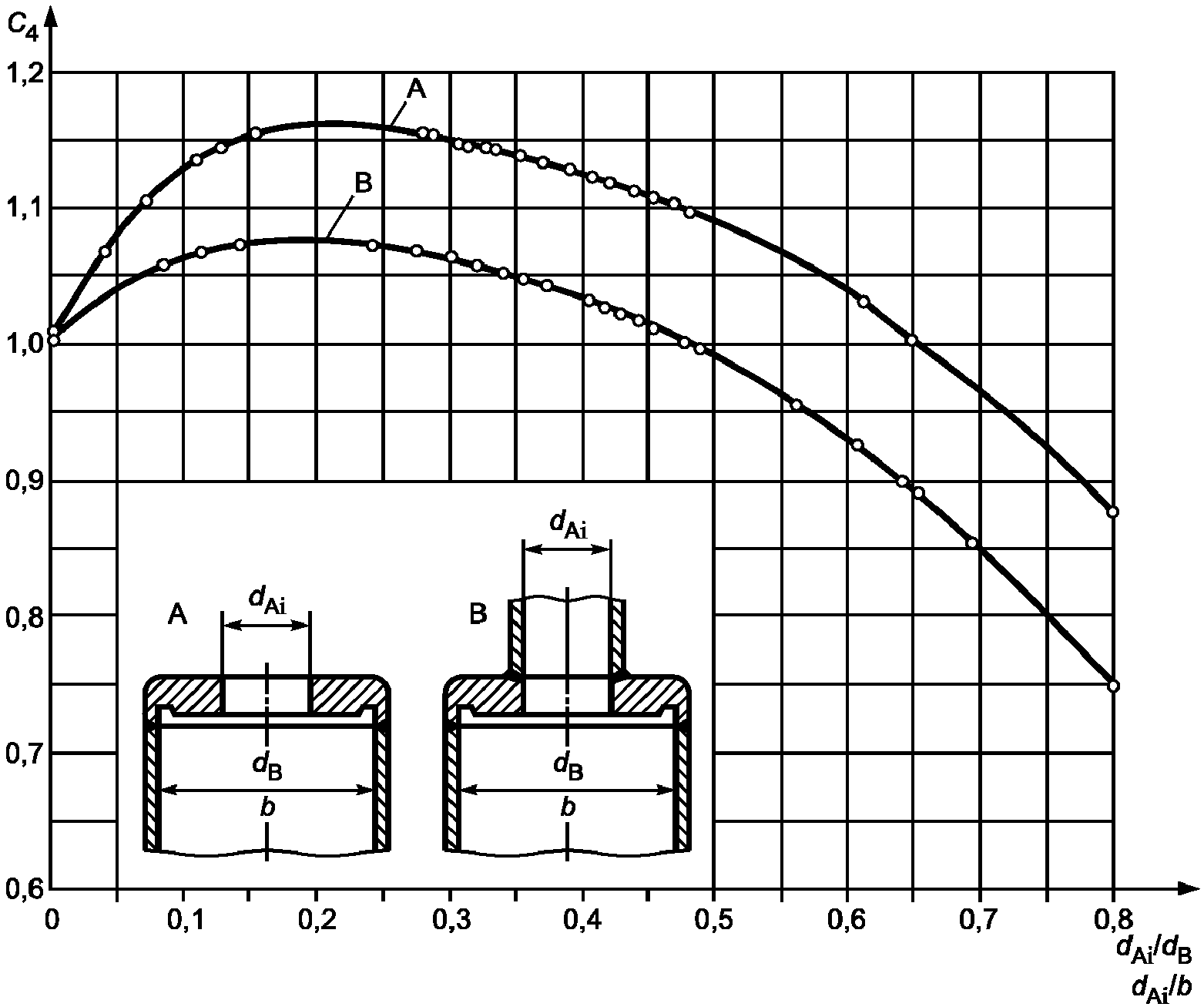

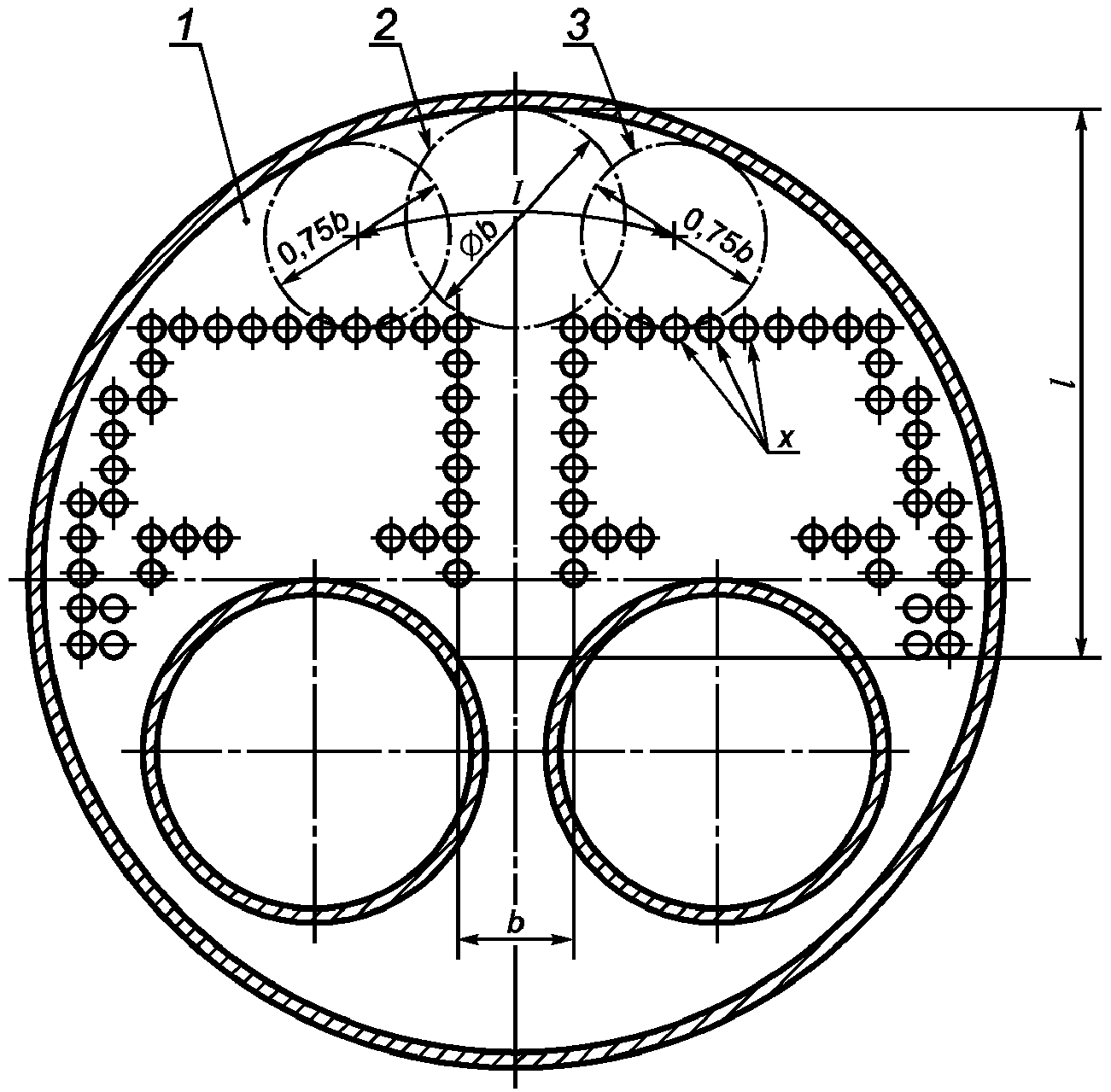

7.1.8. Плоские стенки, анкерные крепления и опорные балки — в соответствии с Приложением D.

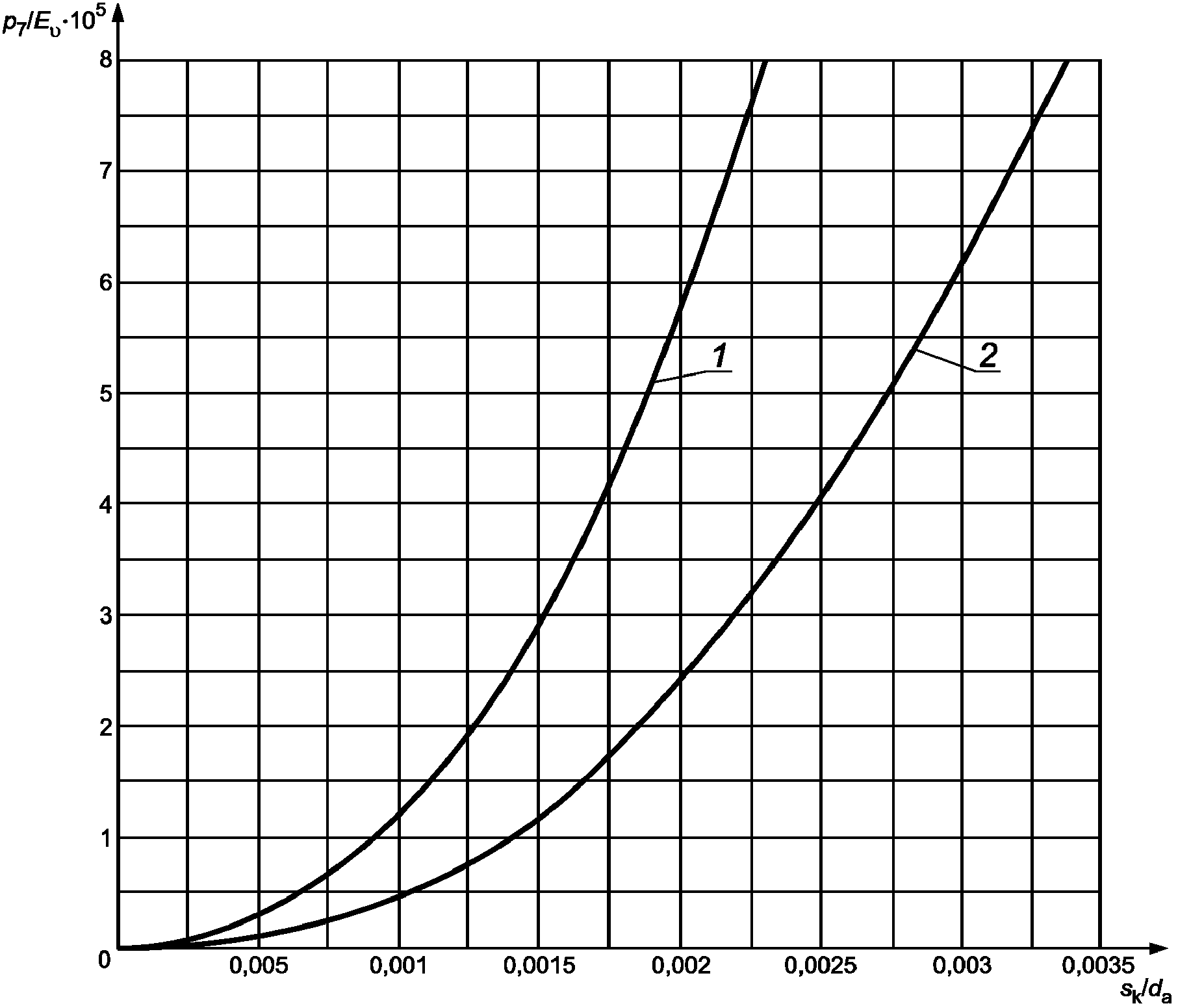

7.1.9. Цилиндрические оболочки под внешним давлением — в соответствии с Приложением E.

7.2 Отопительные котлы из литых материалов

Значения толщины стенок, отображаемые на рабочем чертеже, должны быть не меньше минимальных значений толщины стенок, приведенных в таблице 15. Фактические минимальные значения толщины стенок при производстве секций котла и иных его частей, подверженных воздействию давления, должны быть более чем в 0,8 раза больше толщины, отображаемой на чертеже.

Таблица 15

Минимальная толщина стенок секций котлов из литых материалов

Для расширения номенклатуры выпускаемых котлов предприятие-изготовитель может добавлять в их конструкцию аналогичные дополнительные секции до тех пор, пока добавляемая тепловая мощность не превысит более чем на 25% наибольшее значение тепловой мощности P_{n} , указанное в соответствующей строке таблицы 15.

7.3 Дополнительные требования

7.3.1 Вентилирование водяного пространства и каналов топочного газа

Котел и его составные части должны быть сконструированы так, чтобы обеспечивалась надлежащая вентиляция водного пространства. Конструкция котла должна быть такова, чтобы при его нормальной эксплуатации в соответствии с инструкциями предприятия-изготовителя не возникало чрезмерных шумов, вызванных кипением воды.

Конструкция топочной камеры и отводных каналов для топочного газа должны предотвращать возможность опасного скопления горючих газов.

7.3.2 Очистка поверхностей нагрева

Поверхности нагрева должны быть доступны со стороны газоотводного тракта для осмотра и очистки химическими веществами и щетками. Их доступность должна обеспечиваться наличием и соответствующим расположением достаточного количества специальных отверстий. Если для очистки и технического обслуживания котла требуется наличие специального инструмента (например, специальных щеток), то он должен входить в комплект поставки.

7.3.3 Контроль пламени

В конструкции котла должно быть предусмотрено наличие устройства, позволяющего осуществлять контроль пламени. Данное устройство должно быть сконструировано и расположено так, чтобы оно обеспечивало оценку пламени, и это не оказывало бы никакого влияния на работу автоматического устройства защитного отключения горелки. Если горелка присоединяется к навесной дверце котла, открываемой оператором без использования инструмента, то возможность работы горелки при открытой дверце должна быть исключена.

7.3.4 Водонепроницаемость

Отверстия для винтов и аналогичных деталей, используемых для присоединения съемных устройств, не должны выходить в те полости, через которые протекает вода. Данное требование не касается гнезд, предназначенных для размещения контрольно-измерительных и защитных устройств.

7.3.5 Сменные и запасные части

Сменные и запасные части (например, прокладки, фасонные огнеупорные кирпичи, турбулизаторы и т.д.) должны быть сконструированы, изготовлены или маркированы таким образом, чтобы при соблюдении инструкций предприятия-изготовителя обеспечивалась их правильная установка.

7.3.6 Арматура для подключения воды

Расположение соединений должно обеспечивать их доступность и выбираться таким образом, чтобы функция каждого из них выполнялась надлежащим образом. Вокруг соединения должно быть достаточно пространства для установки соединительных труб с помощью необходимого инструмента.

Использование резьбовых трубных соединений с условным проходом диаметром более 50 мм не рекомендуется. Использование резьбовых трубных соединений с номинальным диаметром более 80 мм не допускается. Если соединения оборудуются фланцами, то в комплект поставки должны входить среди прочего ответные фланцы и уплотнительные прокладки. В каждом котле должно быть, как минимум, одно соединение для наполнения и слива. Такое соединение может быть общим. В передней или задней части каждого котла должно иметься сливное отверстие, расположенное в самой глубокой его точке. Размеры соединений должны быть не менее:

а) для наполнительных соединений:

1. G 1/2 — при номинальной тепловой мощности до 70 кДж/с;

2. G 3/4 — при номинальной тепловой мощности свыше 70 кДж/с;

б) для сливных соединений стальных паровых котлов:

1. DN 25 — при номинальной тепловой мощности до 1 МДж/с;

2. DN 35 — при номинальной тепловой мощности от 1 до 6 МДж/с;

3. DN 50 — при номинальной тепловой мощности свыше 6 МДж/с;

1. DN 25 — при номинальной тепловой мощности до 150 кДж/с;

3. DN 50 — при номинальной тепловой мощности свыше 350 кДж/с.

Каждый котел должен быть оборудован соединениями с минимальным номинальным диаметром соединительной резьбы G 1/2, которые используются для подключения терморегулятора, предохранительного ограничителя температуры и термометра, устанавливаемых в специально предназначенных для них гнездах. Это требование не действует, если контрольное оборудование поставляется вместе с котлом. В этом случае замена контрольного оборудования другим оборудованием не допускается.

Соединения должны быть расположены таким образом, чтобы обеспечивалось наглядное отображение фактической температуры котла. Если предусматривается наличие других соединений для защитных устройств, таких как реле давления, манометр, выключатель подачи топлива при низком уровне воды или предохранительный клапан, то номинальные характеристики таких соединений должны быть рассчитаны на определенный диапазон значений пропускной способности, а также выполнение различных работ по техническому обслуживанию.

Требования к предохранительным клапанам изложены в правилах [2] и [4].

7.3.8 Отверстия для контроля и очистки

Для контроля и очистки внутренних частей котла в нем должны быть предусмотрены соответствующие отверстия. Должно быть обеспечено достаточное пространство для получения доступа к упомянутым частям котла.

7.3.9 Присоединительные размеры горелки

Присоединительные размеры котлов и горелок должны согласовываться предприятиями-изготовителями. На котлы с номинальной тепловой мощностью до 1000 кВт распространяются требования ГОСТ 30735.

7.3.10 Теплоизоляция

Если используется теплоизоляция, то ее изолирующие свойства не должны претерпевать заметных изменений в каком бы то ни было месте вследствие износа или воздействия тепла. Она должна выдерживать обычные термические и механические напряжения. В нормальных условиях эксплуатации из нее не должны выделяться какие-либо вредные вещества. Для теплоизоляции должны использоваться негорючие материалы.

Минимальное расстояние от поверхности элементов конструкции котла, через которые проходят топочные газы, до горючего материала должно быть таким, чтобы максимальная температура горючего материала не превышала 85 °C.

7.3.11 Гидравлическое сопротивление котла

Гидравлическое сопротивление жаротрубных котлов определяется для объемных расходов, соответствующих номинальной тепловой мощности с двумя перепадами температур, равными 10 °C и 20 °C, между прямым и обратным контурами котла. Результаты выражаются в миллибарах для каждого размера котла.

Гидравлическое сопротивление водотрубных котлов определяется в соответствии с техническими требованиями предприятия-изготовителя.

7.3.12 Герметичность системы сжигания топлива

7.3.12.1 Общие положения

7.3.12.2 Котлы с отрицательным давлением в топочной камере

7.3.12.3 Котлы с положительным давлением в топочной камере

При положительном давлении в топочной камере, равном 1,2 рабочего давления, указанного предприятием-изготовителем, утечка не должна превышать 2% массового расхода топочных газов при номинальной тепловой мощности.

7.3.13 Предохранительный ограничитель температуры и регулирующий термостат

Каждый котел должен быть оборудован отказоустойчивым предохранительным ограничителем температуры, удовлетворяющим перечисленным ниже требованиям, и регулирующим термостатом, рассчитанным на максимальную рабочую температуру 150 °C.

Для котлов, у которых температура отключения предохранительного ограничителя температуры не превышает 115 °C, предохранительный ограничитель температуры должен удовлетворять требованиям в отношении устройств типа 2 с соответствующим значением, заявленным предприятием-изготовителем, которое должно быть не выше 115 °C, или с более низким значением, заявленным предприятием-изготовителем, а регулирующий термостат должен удовлетворять требованиям для устройств с максимальной рабочей температурой 115 °C.

Для котлов, у которых температура отключения предохранительного ограничителя температуры превышает 115 °C, предохранительный ограничитель температуры должен удовлетворять требованиям в отношении устройств с соответствующим значением, заявленным предприятием-изготовителем, которое должно быть ниже 115 °C.

7.3.14 Вспомогательное оборудование котла

Если предприятие-изготовитель прилагает к котлу дополнительное вспомогательное оборудование и если для его безопасной и правильной эксплуатации требуется проведение технического обслуживания, то должна быть предусмотрена возможность проведения такого обслуживания без существенного демонтажа.

7.3.15 Электробезопасность

7.3.15.1 Общие вопросы

7.3.15.2 Общие технические условия

Общие технические условия должны включать следующую информацию:

• тип электрической защиты котла по ГОСТ 27570;
• подробные данные об электрическом оборудовании (например, переключателях, реле и т.д.).

7.3.15.3 Проверка

Следующие характеристики подлежат проверке путем проведения внешнего осмотра, функциональных испытаний или измерений:

• внутренняя проводка;
• подсоединение к источнику питания и гибкие наружные шнуры;
• выводы для внешних проводников;

• невзаимозаменяемые вилки.

7.3.15.4 Сертификаты

Если требуется подробное заявление о соответствии изделий действующим стандартам, предприятие-изготовитель оборудования должен предоставить информацию, требуемую системой сертификации ГОСТ Р.

8.1 Общие положения

Перед началом производства котлы подвергают испытаниям для проверки их номинальных характеристик и технологии сжигания топлива. В процессе производства проводят испытания конструкции котлов и их гидравлические испытания.

• проведение дальнейших испытаний образцов, взятых на предприятии-изготовителе в соответствии с установленным планом проведения испытаний.

Все котлы и их детали проходят гидравлические испытания холодной водой на предприятии-изготовителе, в ходе которых должно быть установлено, что они не имеют течи и остаточной деформации.

Все котлы проходят окончательный контроль путем визуальной оценки их качества и проверки сопровождающих документов. При этом может уделяться внимание результатам испытаний, проведенных в процессе производства. Если этого требуют интересы обеспечения безопасности, окончательный контроль проводится снаружи и изнутри в отношении каждой детали оборудования по мере того, как это будет возможно и целесообразно в процессе производства (например, если при окончательном контроле какая-либо деталь уже не может быть осмотрена).

8.2 Котлы из низкоуглеродистой стали

Перед началом производства котлы подвергают испытаниям для проверки их номинальных характеристик и технологии сжигания топлива. В процессе производства проводят испытания конструкции.

8.2.1 Оценочные испытания

Составляется протокол испытаний, в котором отражается следующая информация:

• точное описание испытуемого котла с указанием номера чертежа;
• пробное давление в барах и длительность испытаний;

• место и дата проведения испытаний с указанием лиц, проводивших испытания.

8.2.2 Испытания в процессе производства

Пробное давление должно представлять собой:

а) для максимально допустимой температуры \leq 115°C - 1,3p_{1} ;

1. давление, соответствующее максимальной нагрузке, которой может подвергаться работающее под давлением оборудование в процессе эксплуатации, с учетом его максимального допустимого давления и максимальной допустимой температуры, умноженное на коэффициент 1,25; или

8.3 Котлы из литейного чугуна или цветных металлов

8.3.1 Оценочные испытания (метод экспериментального проектирования)

Для оценки соответствия секций жаротрубного котла конструктивным требованиям по три образца передней, средней и задней секции котла каждого типа подвергаются испытанию на разрыв. Разрывающее давление должно быть больше (4p_{1} + 2) бар для котлов с максимально допустимым рабочим давлением 4 бар и больше 5,25p_{1} для котлов с максимально допустимым рабочим давлением более 4 бар.

Для водотрубных котлов — в соответствии с заводскими техническими условиями.

Чугунные котлы подвергаются гидравлическому испытанию на разрыв с разрывающим давлением 4p_{1} , которое должно составлять не менее 12 бар. Во время испытания не должно возникать утечек.

Гидравлического испытания давлением 2p_{1} (не менее 6 бар) достаточно, если прочность поперечных связей рассчитывается при максимально допустимом рабочем давлении 4p_{1} с минимальным значением 12 бар.

8.3.2 Испытания в процессе производства

Каждая секция котла подвергается гидравлическому испытанию холодной водой под давлением 2P_{s} (не менее 10 бар).

Толщина стенок каждой отдельной секции котла подвергается тщательному контролю в процессе производства. Предельное значение толщины стенки в каждой точке измерения принимается как номинальная толщина стенки минус допустимое отклонение.

На секции и части котла, подверженные воздействию давления, наносится следующая информация:

• предприятие-изготовитель и его фирменный знак;
• параметры материала;
• дата литья;

• клеймо приемки, при наличии.

8.4 Испытания на герметичность тракта сгорания

Установленные предельно допустимые значения утечки определяются при массовом расходе газов, соответствующем номинальной тепловой мощности.

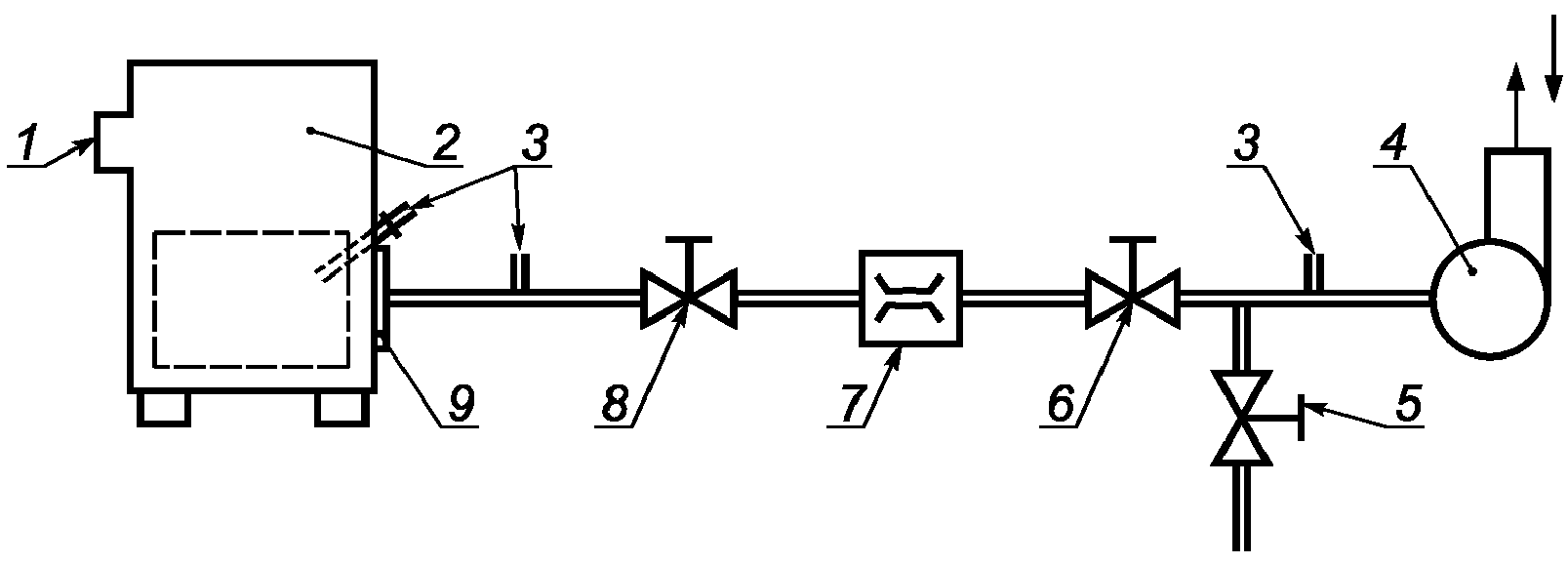

Фактическая утечка в котле определяется с использованием воздуха при температуре окружающей среды посредством испытательного стенда, пример которого показан на рисунке 1.

5 — клапан 3 (перепускной); 6 — клапан 2; 7 — расходомер;

8.5 Маркировка

8.5.1 Табличка технических данных котла

8.5.1.1 Общие положения

8.5.1.2 Информация, отображаемая на табличке технических данных

В табличке технических данных отображается, как минимум, следующая информация:

а) наименование и адрес предприятия-изготовителя и, при наличии, его товарный знак;

б) тип котла и торговое наименование, под которым он продается;

в) серийный номер и год изготовления (предприятие-изготовитель вправе использовать свое кодовое обозначение);

г) номинальная тепловая мощность или диапазон тепловых мощностей, кВт;

д) допустимое рабочее давление, бар;

е) допустимая рабочая температура, °C;

ж) объем V, л;

и) пробное давление, бар;

к) питающее напряжение, В;

8.5.1.3 Требования к табличке технических данных

Табличка должна быть прочной. Это касается как материала, из которого она изготовлена, так и надписей на ней. Надписи должны быть стойкими к истиранию. При нормальных условиях табличка не должна выцветать до такой степени, чтобы информация стала неразборчивой для чтения.

8.5.1.4. Самоклеящиеся таблички не должны отклеиваться из-за повышенной влажности и температуры.

9.1 Общие положения

Эти требования распространяются на испытания тепловых характеристик мазутных отопительных котлов с использованием апробированного испытательного стенда согласно методике испытаний, изложенной в ГОСТ 30735 и технических условиях на котел. Испытания согласно ГОСТ 30735 и техническим условиям на котел могут аналогичным образом проводиться на месте эксплуатации котла.

9.2 Коэффициент полезного действия котла

Коэффициент полезного действия (КПД) котла должен быть не ниже соответствующих значений, приведенных на рисунке 2, для номинальной тепловой мощности и/или диапазона мощностей.

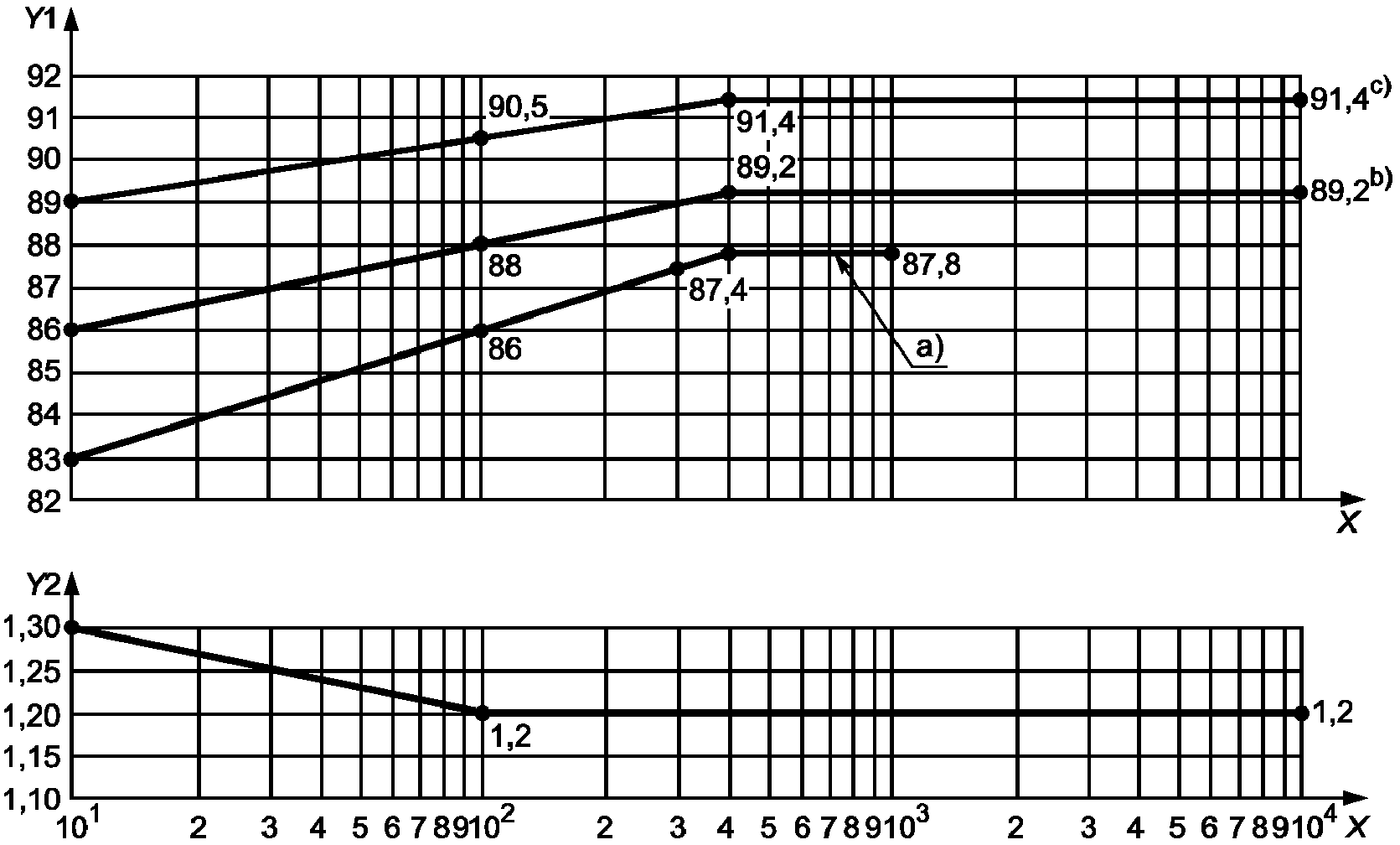

Y1 — КПД; Y2 — коэффициент избытка воздуха; X — тепловая мощность P_{n} , кВт; a) \eta_{k} , отопительный котел, 30\%P_{n} ;

b) \eta_{k} , отопительный котел, P_{n} ; c) \eta_{k} , низкотемпературный

Рисунок 2. Потери тепла для котлов в горячем резерве мощностью до 1000 кВт

При сравнении результатов испытаний со значениями, приведенными на рисунке 2, применяются следующие допустимые отклонения коэффициента избытка воздуха \lambda :

< 300 кВт: +/- 10%;

При соблюдении условий, изложенных в 9.1, КПД котлов должен удовлетворять следующим требованиям:

Таблица 16

Для отопительных котлов с диапазоном тепловой мощности менее или равным 400 кВт КПД котла рассчитывается следующим образом:

\geq 84 + 2logP_{n} ; (3)

Для низкотемпературных котлов с диапазоном тепловой мощности менее или равным 400 кВт КПД котла при полной и частичной нагрузках рассчитывается при P_{n} и

9.3 Требования к тяге и сопротивление топочных газов

9.4 Температура уходящих газов

9.5 Интенсивность выброса

9.6 Потери в горячем резерве (рисунок 2)

q_{B} — потери в ненагруженном состоянии;

q_{R} — расчетное количество теплоты, переданное отопительному котлу, кВт;

\eta_{k} — КПД котла;

P_{n} — номинальная тепловая мощность, кВт;

Применяются следующие средние значения теплопередачи:

а) для наружных поверхностей — условия, при которых q_{R1} = 50\text{Вт}/\text{м}^{2} : минимальная толщина изоляции — 80 мм; изоляционный материал (\lambda \leq 0,045\text{Вт}/\text{м } \cdot K) и обшивка присоединены;

б) для дверец с большой площадью поверхности — условия, при которых q_{R2} = 200\text{Вт}/\text{м}^{2} : значение средней температуры не превышает значение комнатной температуры более чем на 20 — 25 K;

в) для внутренней передачи тепла циркулирующему воздуху с поверхностей нагрева (для навесных горелок) — условия, при которых q_{R3} = 100\text{Вт}/\text{м}^{2} : при подсоединении устройство отвода топочных газов в расчет не принимается. Расчетное количество теплоты q_{R} определяют по формуле

q_{R} = q_{R1} \cdot F_{1} + q_{R2} \cdot F_{2} + q_{R3} \cdot F_{3} , (8)

F_{2} — площадь дверец с большой поверхностью, м2;

F_{3} — площадь поверхностей нагрева (для навесных горелок), м2.

9.7 Температура поверхностей

См. ГОСТ 30735.

10. Техническая документация

10.1 Общие положения

К каждому котлу должны прилагаться документы, перечисленные в 10.2 и 10.3, которые должны быть оформлены на языке страны — покупателя котла.

10.2 Техническая информация и инструкция по монтажу

Данные документы должны содержать, как минимум, следующие необходимые для проектирования сведения:

• требуемую тягу, мбар;

• температуру отходящих топочных газов, °C;
• температуру отходящих топочных газов для соответствующего диапазона тепловых мощностей, °C;
• массовый расход отходящих топочных газов, кг/с;
• диаметр соединения газоотвода, мм;

• максимальную подводимую теплоту, кВт;
• номинальную тепловую мощность или соответствующий диапазон тепловых мощностей, кВт;
• потери в ненагруженном состоянии;
• объем газа в котле, м3;
• диапазон регулирования температуры, °C;
• тип топлива;

• размеры и объем топочной камеры;

• присоединительные размеры горелки.

Инструкция по монтажу должна содержать следующую информацию:

• порядок сборки котла и, при необходимости, порядок проведения гидравлических испытаний (см. 6.2.2 и 6.3.2);

• информацию об установке и расположении датчиков, предназначенных для контроля, индикации и обеспечения безопасности;
• порядок ввода в эксплуатацию, включая информацию о подводимой теплоте, необходимой для обеспечения требуемой тепловой мощности.

Кроме того, должны быть приведены ссылки на стандарты и правила, которые требуется соблюдать в отношении оборудования, обеспечивающего безопасность монтажных работ.

Что касается отопительных котлов, предприятие-изготовитель должно предоставить свидетельства соответствия своей продукции техническим требованиям к материалам согласно [2] и [4]:

• путем использования материалов, соответствующих согласованным стандартам;
• путем использования материалов, имеющих европейскую аттестацию для материалов, используемых в оборудовании, работающем под давлением;

10.3 Инструкция по эксплуатации

Инструкция по эксплуатации должна содержать информацию относительно:

• порядка действий в случае возникновения неисправностей;
• эксплуатации котла;

• оснований для проведения работ по техническому обслуживанию компетентными специалистами и интервалов между такими работами;

Другие печатные материалы (брошюры, вкладыши и т.п.) не должны содержать информацию, противоречащую инструкции по эксплуатации.

К инструкции по эксплуатации отопительного котла должно прилагаться заявление предприятия-изготовителя о соответствии изделия действующим в отношении него стандартам.

На рисунках 3, 4, 5 приведены характеристики оптимального режима работы отопительных котлов.

Y — перепад давления, мбар; X — тепловая мощность P_{n} , кВт

котлов под наддувом

Приложения A, B, C, Д, E считать справочными.

При расчетах элементов котла, рассматриваемых в указанных выше Приложениях (A - E), использовать [1].

Приложение A (справочное)

<*> Обозначения символов и параметров см. в разделе 4.

A.1. Область применения

A.1.1. Нормы проектирования, изложенные в настоящем Приложении, применяют к цилиндрическим оболочкам с отверстиями и без них (трубки, цилиндрические емкости, разделительные сосуды, коллекторы, оболочки, секции и т.д.), подвергающимся внутреннему давлению, для которых верно отношение d_{a}/d_{i} \leq 1,7 . Кроме того, при толщине стенок s_{v} \leq 80\text{мм} допустимо соотношение диаметров d_{a}/d_{i} до 2,0.

A.1.2. Нормы проектирования применяют, главным образом, к пластичным материалам (\delta_{5} \geq 14%) . Область применения согласно рисункам A.1 - A.6 может также включать менее пластичные материалы при условии, что наименьшая пластичность обусловлена более высоким запасом прочности и толщина стенок основного корпуса s_{v} \leq 50\text{мм} .

Рисунок A.1. Усиление посредством увеличения толщины стенки основной оболочки с отверстием

Рисунок A.2. Усиление посредством вваренного патрубка

a)

b)

b) — конструкция типа b

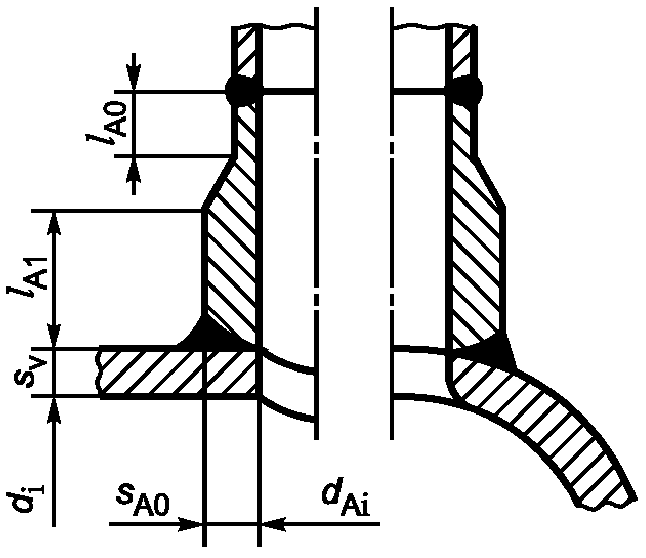

Рисунок A.4. Усиление патрубком, приваренным к основной оболочке, выполненной выдавливанием

Рисунок A.6. Патрубок, штампованный из монолитного

A.1.3. Настоящие нормы проектирования учитывают нагрузки, вызываемые только внутренним давлением. Добавочные силы и моменты значительных величин следует рассматривать отдельно. В этом случае производитель отопительных котлов должен указать значения сил и моментов и удостовериться в том, что учтены все параметры. В нижеприведенных расчетах не учитывались вибрации системы. При принятии их во внимание потребуется, например, корректировка параметров конструкции.

A.1.4. В сплошных цилиндрических оболочках, спроектированных в соответствии с настоящими нормами с применением заданных значений коэффициента запаса прочности, могут возникнуть лишь незначительные деформации в пределах установившихся расчетных значений сопротивления. В цилиндрических оболочках с отверстиями поверхности, подверженные максимальным нагрузкам, особенно начальным нагрузкам, могут испытывать пластические деформации, величина которых при соблюдении настоящих норм проектирования не будет превышать допустимых границ.

A.2. Общие положения

A.2.1. Прочность соединений для сплошных цилиндрических оболочек определяют в применимых случаях.

A.2.2. Для цилиндрических оболочек с отверстиями эффективность использования основного корпуса может быть обеспечена следующими способами:

б) путем использования патрубков, толщина стенки которых на участке длиной l_{A1} , измеренной от внешней поверхности основной оболочки, превышает требуемое значение толщины при нагружении внутренним давлением без увеличения толщины стенки основной оболочки или одновременно с ним, как показано на рисунках A.2 - A.4. Сварное соединение между основным корпусом и патрубком должно быть равнопрочным с основным металлом. При этом для патрубков, как показано на рисунке A.3, допускается наличие остаточного зазора больше или равного 1,5 мм со стороны вершины сварного шва. Соотношение толщин стенок s_{A0}/s_{v} до 2 допускается при d_{Ai} \leq 50\text{мм} (см. рисунки A.1 - A.4), а также для патрубков с d_{Ai}>50\text{мм} при условии, что соотношение диаметров d_{Ai}/d_{i} \leq 0,2 . Для патрубков с d_{Ai}>50\text{мм} и отношением диаметров d_{Ai}/d_{i}>0,2 соотношение s_{A0}/s_{v} не должно превышать 1. Данные требования не применяют к отверстиям для осмотра и обслуживания. Считается, что развальцованные или врезанные и сваренные плотными швами патрубки, присоединенные к основной оболочке посредством угловых швов с остаточным зазором более 1,5 мм со стороны вершины шва, не способствуют приданию жесткости. Длина затухания по патрубку до сварного шва должна составлять l_{0} \geq s_{v} или l_{A0} \geq s_{Ae} соответственно (см. рисунки A.2 - A.4). Для патрубков с отношением d_{Ai}/d_{i} \geq 0,7 , рассчитанным с учетом условного предела текучести при повышенных температурах, см. A.4.3.7. Для патрубков с отношением диаметров, рассчитанным с учетом критериев разрушения при ползучести, требуется соблюдение неравенств d_{Ai}/d_{i} \leq 0,8 и l_{A1} \geq e_{A} . При d_{Ai}/d_{i} \geq 0,5 дополнительно требуется выполнение условия s_{A0} \geq s_{v}d_{Ai}/d_{i} . Как правило, особое внимание уделяют плавным переходам. Переход толщины стенок должен выполняться под углом не более 30°, как показано на рисунках A.2 - A.4. Усиление отверстий изнутри при помощи сварных колец или прокладок соответственно не допускается;

в) путем увеличения толщины участков с высокой нагрузкой в границах площади отверстия, как показано на рисунках A.5 и A.6, горячей штамповкой с последующей обработкой либо без нее;

г) путем применения упрочняющих слоев, показанных на рисунках A.7 и A.8. Использование конструкций такого типа допускается только при проектной температуре, не превышающей 250 °C. Упрочняющие слои должны плотно прилегать к основной оболочке. Максимальное значение их рабочей ширины (см. рисунки A.7 и A.8) должно рассчитываться по формуле (A.10), при этом b_{s} = e_{G} . Если толщина упрочняющего слоя s_{s} превышает толщину стенки основной оболочки s_{e} , то эту толщину при расчетах не учитывают, а упрочняющую способность такого слоя считают слабой для изгибающих моментов, воздействующих на патрубок, насаженный на отверстие.

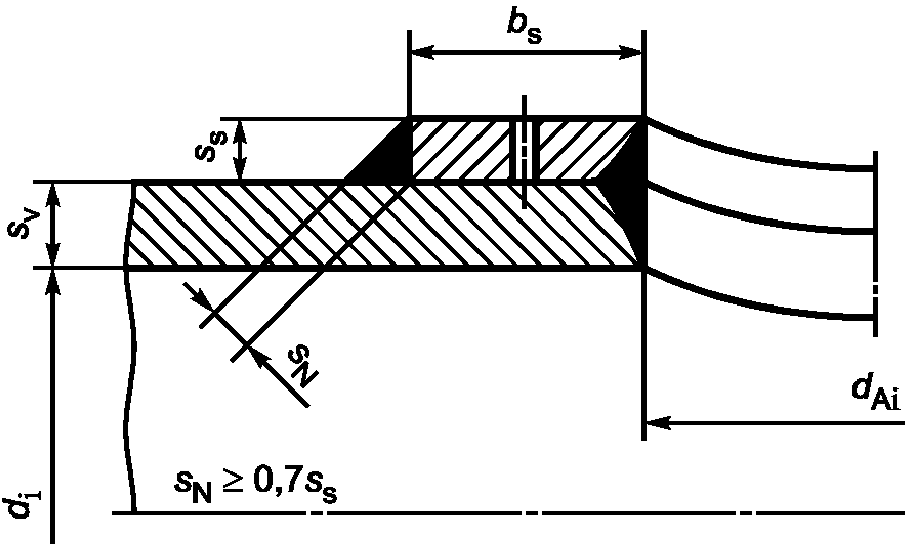

Рисунок A.7. Отверстие с упрочняющим слоем

a)

b)

выполненные для цилиндрических оболочек изнутри)

A.2.4. Считается, что при эллиптической форме отверстий для осмотра и обслуживания отношение между большой и малой осями эллипса не превышает 1,5. Для эллиптических отверстий за расчетный диаметр принимают ось, направление которой совпадает с направлением общего вида (для наклонных штуцеров см. A.4.2 - A.4.5).

A.2.5. Процедура расчета предполагает наличие переходов с преимущественно гладкими поверхностями. Края должны быть скруглены.

A.2.6. Отверстия должны быть расположены на достаточном расстоянии от сварных швов (продольных или круговых) основной оболочки. Расстояние считают достаточным, если внешний край патрубка или приварного элемента жесткости при толщине стенки основной оболочки s_{v} \leq 25\text{мм} находится на расстоянии 2s_{v} от края сварного шва. Однако если s_{v}<25\text{мм} , то это расстояние должно быть не менее 50 мм.

Если при проектировании возникает необходимость уменьшения указанного расстояния, то это допускается только для сварных швов, которые по результатам неразрушающих испытаний в области влияния отверстия имеют коэффициент прочности \nu_{N} = 1 . Проведение производственных испытаний не требуется. Кроме того, перекрывающий проход сварного шва в области отверстия должен быть отшлифован для устранения бороздок. Обработка продольных и круговых швов в отношении коэффициента прочности \nu_{N} проводится аналогичным образом.

A.2.7. Использование профилей, полученных выдавливанием, допускается только при соотношении d_{Ai}/d_{i} \leq 0,8 . Однако если при расчете учитывают значения сопротивления разрушению при ползучести, то использование таких профилей возможно только при соотношении d_{Ai}/d_{i} \leq 0,7 . При использовании профилей, полученных выдавливанием, необходимо обеспечить соответствие фактической толщины стенки значению, указанному в чертеже, и расчетному значению толщины стенки. Расчет с учетом коэффициента эффективности \nu_{A} проводят по формуле, указанной в пункте A.4.3.3. Кроме того, в разделе A.4 содержится расчет для фланцевых патрубков с учетом значений сопротивления разрушению при ползучести.

A.2.8. Ограничения для патрубков, полученных выдавливанием, не применяют к фланцевым патрубкам, показанным на рисунках A.5 и A.6, при условии, что обеспечивается скопление материала (бороздки) согласно расчетам.

A.3. Требуемая толщина стенки

s = s_{v} + c_{1} + c_{2} (A.1)

или

соответственно, где s или s_{v} применяют для основных оболочек, а s_{A} и s_{A0} — для подсоединенных штуцеров.

Для проверки расчета готовых компонентов с толщиной стенки s_{e} или s_{Ae} применяют следующие формулы:

s_{v} = s_{e} - c_{1} - c_{2} (A.3)

или

соответственно.

A.4. Расчет для преимущественно статического нагружения внутренним давлением

A.4.1. Сплошные цилиндрические оболочки

s_{v} = \frac{d_{i} \cdot p}{(2\sigma_{zul} - p) \cdot v_{N}} = \frac{S_{0}}{v_{N}} (A.5)

d_{i} = d_{a} - 2 \cdot s_{v} . (A.7)

A.4.2.1. Применение нижеприведенной процедуры расчета допускается, если угол \psi_{A} \geq 45^{\circ} , как показано на рисунке A.9. В общем случае при наличии наклонного патрубка с дополнительным элементом жесткости или без такового прямой расчет толщины стенки основной оболочки не представляется возможным из-за большого количества параметров. Условное значение толщины стенки s_{v} определяют экспериментально с последующей проверкой правильности принятого значения.

1 — зона 1; 2 — зона 2

Рисунок A.9. Схема нагружения для цилиндрической оболочки с наклонным патрубком

A.4.2.2. Для площади, нагружаемой давлением, A_{p} (заштрихована) и полезной площади поперечного сечения A_{\sigma} (перекрестно заштрихована) критерий прочности для зоны 1 рисунка A.9 рассчитывают следующим образом

\overline{\sigma} = p(\frac{A_{p1}}{A_{\sigma l} + A_{\sigma}\prime_{l} + f_{1} \cdot A_{\sigma}\prime\prime_{l}} + \frac{1}{2}) \leq \sigma_{zul} , (A.8)

а для зоны 2 рисунка A.9

\overline{\sigma} = p(\frac{A_{pll}}{A_{\sigma ll} + A_{\sigma}\prime_{ll} + f_{1} \cdot A_{\sigma}\prime\prime_{ll}} + \frac{1}{2}) \leq \sigma_{zul} . (A.9)

e_{G} = \sqrt{(d_{i} + s_{v}) \cdot s_{v}} , (A.10)

При проецировании части штуцера внутрь оболочки усиливающей считают только ту часть, для которой верно неравенство l_{A2} \leq 0,5e_{A} , и учитывают ее при расчете.

Коэффициент оценки эффективности f_{1} указан в таблице A.1. Значение толщины стенки s_{v} , рассчитанное по формуле (A.8) или (A.9), не должно быть менее значения толщины стенки s_{0} , требуемого для сплошных цилиндрических оболочек без учета поправок.

Таблица A.1

Конструкция (схематичное изображение)		Требование	Коэффициент оценки f_{1}
1. Отверстие с усилением		1. J \leq 250^{\circ}	0,7
		2. Упрочняющий слой плотно прилегает к основной оболочке	0,7
2. Отверстие с упрочняющим слоем и сквозным соединением патрубка сварным швом с полным проплавлением		1. J \leq 250^{\circ}	0,8
		2. Упрочняющий слой плотно прилегает к основной оболочке	0,8
a) — конструкция a;	b) — конструкция b
		3. Сварной шов с полным проплавлением	0,8
		4. Выступающая часть патрубка l_{A2} :
		4.1. для конструкции
		a) \geq s_{A0}	0,7
		или 4.2. для конструкции
		b) <s_{A0}	0,7

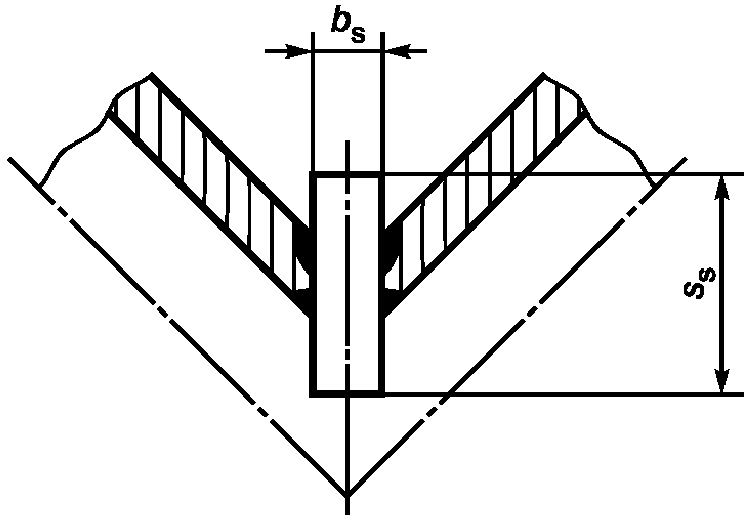

3. Y-образный патрубок 3.1. Реберный элемент жесткости, двусторонняя сварка		1. Сварной шов с полным проплавлением
		s_{v}<b_{s}<s_{v} :
		- s_{s}/b_{s} = 3 ; (см. рисунок A.17)	1,0
		- s_{s}/b_{s} = 4 ;	0,9
		- s_{s}/b_{s} = 5	0,8
3.2. Реберный элемент жесткости, односторонняя сварка		при s_{s}/b_{s} = 3 (см. рисунок A.17)	0,9
		при s_{s}/b_{s} = 4	0,8
		при s_{s}/b_{s} = 5	0,7

A.4.2.3. Если основная оболочка, патрубок и упрочняющий слой состоят из материалов с различными допустимыми напряжениями, при этом материал основной оболочки имеет наименьшее значение допустимого напряжения \sigma_{zul} , то в расчет всей конструкции включают это значение напряжения при условии, что вязкость материала основной оболочки незначительно превышает вязкость материалов патрубка и упрочняющего слоя.

A.4.2.4. Если допустимое напряжение \sigma\prime_{zul} для материала патрубка или \sigma\prime_{z}\prime_{ul} для материала дополнительного элемента жесткости меньше \sigma_{zul} для материала основной оболочки, определение размеров может осуществляться на основе критерия прочности для зоны 1, т.е.

(\sigma_{zul} - \frac{p}{2}) \cdot A_{\sigma 1} + (\sigma\prime_{zul} - \frac{p}{2}) \cdot A_{\sigma}\prime_{1} + (\sigma\prime_{z}\prime_{ul} - \frac{p}{2}) \cdot f_{1} \cdot A_{\sigma}\prime\prime_{1} \geq p \cdot A_{p1} (A.12)

и для зоны 2 соответственно.

A.4.3. Цилиндрические оболочки с одним отверстием и одним вертикальным патрубком

A.4.3.1. При наличии одного отверстия с вертикальным патрубком и одним дополнительным элементом жесткости зоны 1 и 2, показанные на рисунке A.9, становятся симметричными. Для материалов с одинаковыми значениями допустимого напряжения расчет выполняют по формуле (A.8). При использовании материалов с различными значениями допустимого напряжения применяют A.4.2.3 и A.4.2.4.

A.4.3.2. При наличии одного отверстия с вертикальным патрубком без дополнительного элемента жесткости критерий прочности рассчитывают по формуле

\overline{\sigma} = p(\frac{A_{p}}{A_{\sigma}} + \frac{1}{2}) \leq \sigma_{zul} . (A.13)

При использовании материалов с различными значениями допустимого напряжения применяют A.4.2.3 и A.4.2.4.

Длину, способствующую повышению жесткости конструкции (полезную длину), определяют по формулам (A.10) и (A.11).

Для штампованных патрубков площади A_{p} , нагружаемые давлением, и площади поперечного сечения A_{\sigma} , способствующие повышению жесткости, определяют как для приваренных или вваренных патрубков, т.е. не учитывая площади выдавливания, при этом значение площади поперечного сечения A_{\sigma} умножают на 0,9, чтобы принять в расчет потери площади поперечного сечения в ходе стандартных операций формовки. Однако если применяется точное определение площадей A_{p} и A_{\sigma} (например, вычисленное с использованием метода планиметрии), то коэффициент 0,9 не применяют.

A.4.3.3. Значение толщины стенок основной оболочки, удовлетворяющее условиям уравнения (A.13), можно также определить следующим образом:

s_{v} = \frac{d_{i}p}{(2\sigma_{zul} - p) \cdot v_{A}} = \frac{S_{0}}{v_{A}} , (A.14)

где коэффициент эффективности нештампованных патрубков v_{A} для соотношения s_{v}/d_{i} \leq 0,05 указан на рисунке A.19.

Промежуточные значения следует интерполировать. Для подтверждения расчетов готовых конструкций применяют рисунки A.20 и A.25 (необходимо принять во внимание различия в рисунках A.19 и A.20 - A.25, касающиеся различных контрольных значений s_{v} и s_{0} ). Во всех случаях указанные рисунки применяют при использовании идентичных материалов основной оболочки и патрубка. Для штампованных патрубков значение v_{A} следует умножать на 0,9, чтобы принять в расчет потери площади поперечного сечения в ходе стандартных операций формовки.

A.4.3.4. Для одинаковых значений допустимых напряжений материалов основной оболочки и патрубка коэффициент эффективности также можно рассчитывать по формуле

v_{A} = \frac{d_{i}A_{\sigma}}{2s_{v}A_{p}} = \frac{e_{G} + e_{A} \cdot \frac{s_{A0}}{s_{v}} s_{A0}}{e_{G} + s_{A0} + \frac{d_{Ai}}{d_{i}} (e_{A} + s_{v}) + \frac{d_{Ai}}{2}} . (A.15)

Для соотношения s_{v}/d_{i} = 0,05 , как показано на рисунке A.21, коэффициент эффективности, рассчитываемый по формуле (A.15), и коэффициенты эффективности, показанные на рисунках A.19 и A.20, полностью идентичны. При соотношении s_{v}/d_{i}<0,05 значения, полученные при вычислениях, могут несколько превышать значения, показанные на рисунках A.19 и A.20. В случае сомнения применяют расчетное значение по формуле (A.15).

v_{A} = \frac{d_{i}(A_{\sigma} + \frac{\sigma\prime_{zul}}{\sigma_{zul}} \cdot A_{\sigma}\prime)}{s_{v}(2A_{p} + A_{\sigma}\prime - \frac{\sigma\prime_{zul}}{\sigma_{zul}} \cdot A_{\sigma}\prime)} . (A.15a)

A.4.3.5. Коэффициенты эффективности применяют для патрубков, не имеющих выступов при соединении с внутренней поверхностью основной оболочки, при условии обеспечения полезной длины, т.е. e_{G} для основной оболочки — по формуле (A.10) и e_{A} для патрубка — по формуле (A.11). В ином случае рисунки A.19 - A.25 не применяют, а расчет выполняют по формуле (A.13). Значение d_{Ai} используют для расчетов даже в том случае, когда диаметр отверстия в основной оболочке меньше d_{Ai} .

При проверке расчетов готовых компонентов в формулу (A.15b) вместо s_{v} подставляют фактическое значение толщины стенки в зоне перехода.

При использовании для основных оболочек и патрубков материалов с различными значениями допустимого напряжения в формуле (A.15b) для \sigma_{zul} используют наименьшее значение.

A.4.4. Цилиндрические оболочки с множественными отверстиями и патрубками

A.4.4.1. Смежные отверстия или патрубки считают едиными отверстиями или патрубками, если выполняется следующее условие:

t_{\phi} \geq (\frac{d_{Ai1}}{2} + s_{A01}) + (\frac{d_{Ai2}}{2} + s_{A02}) + 2 \sqrt{(d_{i} + s_{v}) \cdot s_{v}} , (A.16)

где t_{\phi} — расстояние между центрами, как показано на рисунках A.11 и A.12;

s_{A01} и s_{A02} — фактическая толщина стенок каждого из двух смежных патрубков.

Рисунок A.11. Смежные отверстия с различными диаметрами

1 — направление вдоль окружности; 2 — продольное направление

Рисунок A.12. Смежные отверстия с различными диаметрами

A.4.4.2. В иных случаях и в дополнение к условию A.4.3 расчет прочности должен производиться для сечений, проходящих через смежные отверстия или патрубки под углом \phi_{A} к образующей линии оболочки, как показано на рисунках A.11 и A.12, при условии прочности

Диагональные или круговые шаги рассчитывают как продольный шаг с поправкой на площадь, нагружаемую давлением, 2A_{p0} при условии прочности по формуле (A.17).

Если для основной оболочки, патрубка и элемента жесткости используются материалы с различными значениями допустимого напряжения, и при этом значение допустимого напряжения материала основной оболочки является наименьшим, применяют A.4.2.3. Если значение допустимого напряжения материала патрубков меньше, чем у материала основной оболочки, применяют уравнение (A.18):

В соответствии с уравнением (A.18) коэффициент эффективности может определяться следующим образом:

При использовании материалов с разными значениями допустимого напряжения применяют соответствующие положения A.4.4.2.

A.4.4.4. Если расстояния между центрами t_{\phi 1} и t_{\phi 2} не равны между собой, как показано на рисунке A.13, при определении толщины стенок используют наибольшее значение напряжения связи. Должна быть обеспечена толщина стенки основной оболочки с обеих сторон отверстия на участке длиной не менее e_{G} согласно формуле (A.10), измеренная от края отверстия.

1 — направление вдоль окружности; 2 — продольное направление

Рисунок A.13. Смежные отверстия с различными расстояниями

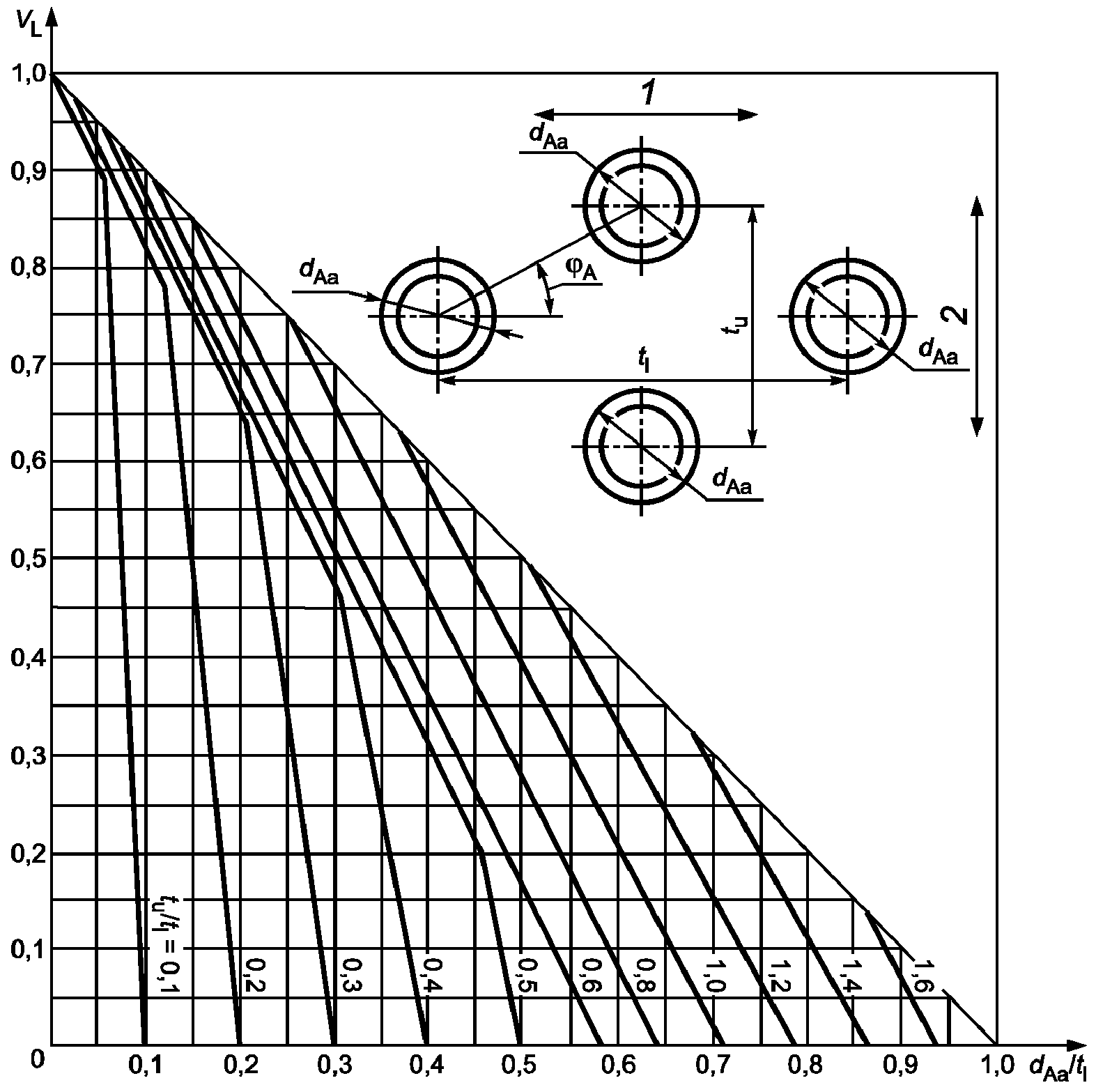

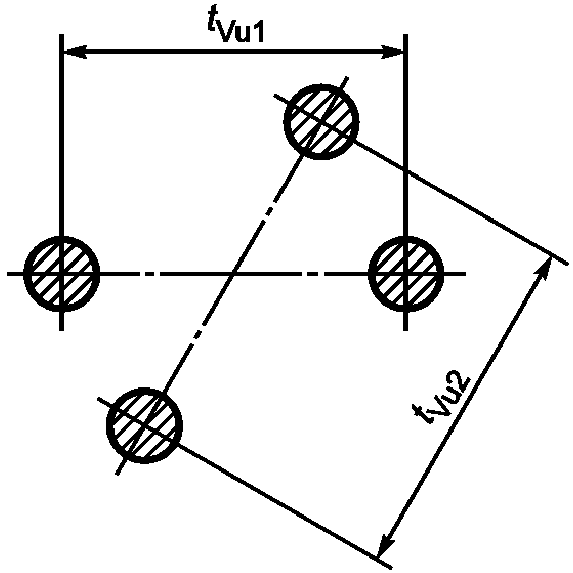

A.4.4.5. При наличии решеток отверстий напряжение следует определять для связей в продольном, круговом и диагональном направлениях, при этом для определения толщины стенки s_{v} используют наибольшее значение напряжения.

При использовании коэффициента прочности связи v_{L} , рассчитываемого по формуле

для решеток с симметричным шахматным расположением отверстий

A.4.4.7. Метод определения толщины стенки указывается в документах для утверждения проекта.

A.4.5. Цилиндрические оболочки с нерадиальным расположением патрубка

A.4.5.1. При использовании цилиндрических оболочек, как показано на рисунке A.15, эскизы a) и b), в которых патрубок расположен не радиально, а под углом \psi_{A1} по отношению к касательной к основной оболочке, наибольшее напряжение может возникать в поперечном сечении (см. рисунок A.15, эскиз a)) или в продольном сечении (см. рисунок A.15, эскиз b)). В обоих случаях применяют условие прочности по формуле (A.13) с использованием в расчетах значений площадей A_{p} и A_{\sigma} , как показано на рисунке A.15.

b) — изображение с частным разрезом, эскиз b)

Рисунок A.15. Схема нагружения для цилиндрической оболочки

Значения полезной длины вводят только для основной оболочки по формуле (A.10) и для патрубка по формуле (A.11), при этом принимают равенство \psi_{A} = \psi_{A1} .

A.4.5.2. Толщина стенки патрубка s_{A0} не должна превышать толщины стенки основной оболочки s_{v} . Сварной шов между основной оболочкой и патрубком должен быть равнопрочным, как показано на рисунке A.15.

A.4.6.1. Цилиндрические оболочки с Y-образным патрубком могут быть изготовлены методом штамповки, как показано на рисунке A.16, либо представлять собой сварную конструкцию, как показано на рисунке A.17, например с \psi_{A} \geq 15^{\circ} . Условия прочности для зон высокого нагружения 1 и 2 (см. рисунки A.16, A.17 и A.18) должны составлять:

для зоны 1

или

\overline{\sigma} = pf_{5}(\frac{A_{pl}}{A_{\sigma}\prime_{l} + f_{1}A_{\sigma}\prime\prime_{l}} + \frac{1}{2}) \leq \sigma_{zul} , (A.26)

для зоны 2

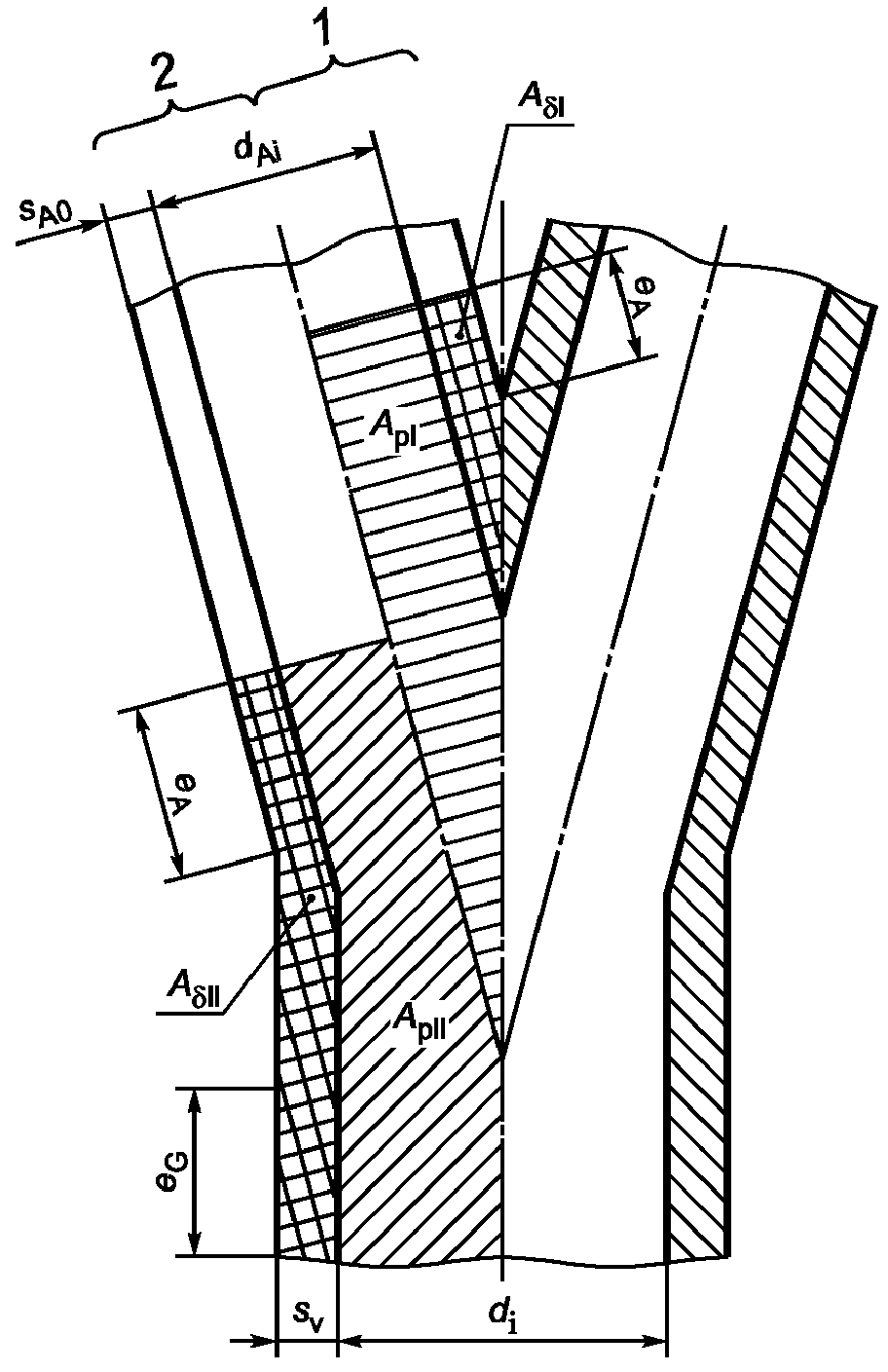

Рисунок A.16. Схема нагружения для штампованного Y-образного

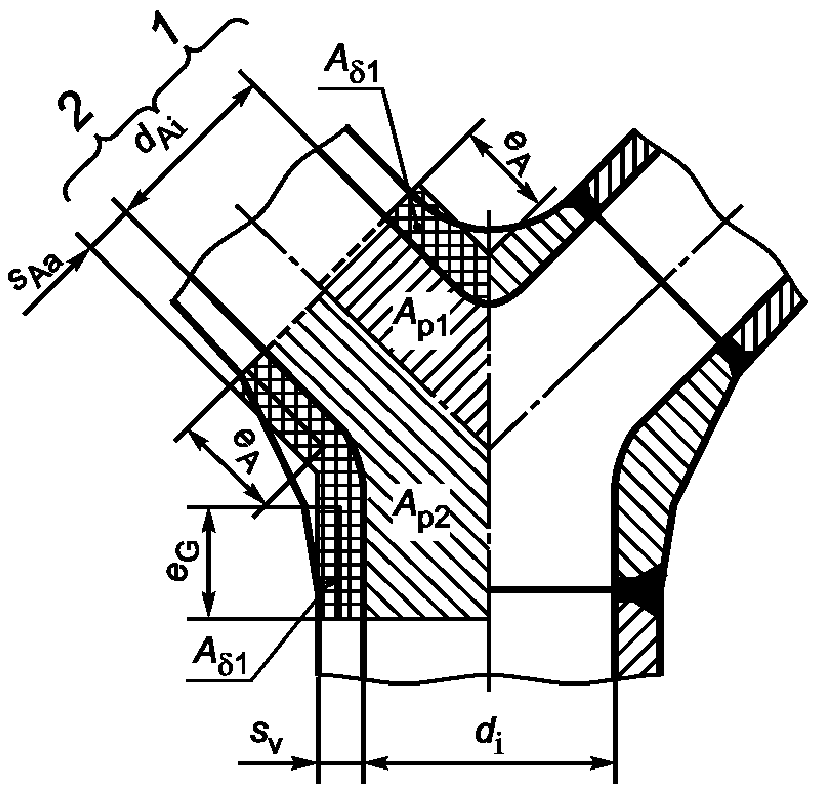

Рисунок A.17. Схема нагружения для цилиндрической оболочки

Рисунок A.18. Схема нагружения для цилиндрической оболочки

В расчет входят только значения полезной длины для основной оболочки по формуле (A.10) и патрубка по формуле (A.11).

Значение коэффициента f_{5} в формулах (A.25) и (A.26) составляет:

f_{5} = 1 — для патрубков с \psi_{A} \geq 45^{\circ} ;

A.4.6.2. Реберный элемент жесткости должен быть соединен с основным корпусом и патрубками равнопрочным сварным швом. Значение ширины ребра жесткости b_{s} должно удовлетворять условию s_{v}<b_{s}<2s_{v} .

A.4.6.3. Коэффициент оценки эффективности такого усиления f_{i} зависит от соотношения s_{s}/b_{s} и характеристик сварного шва и используется в расчетах в соответствии с таблицей A.1, пункт 3. Допускается интерполяция промежуточных значений.

A.5. Поправки для толщины стенки

Допускается не использовать поправку c_{1} для нагреваемых цилиндрических оболочек с d_{a} \leq 44,5\text{мм} , за исключением случаев, когда на определение размеров цилиндрической оболочки влияет осевая растягивающая нагрузка. Кроме того, для цилиндрических оболочек без продольных швов учитывают только отклонения, допустимые для длины, превышающей 2d_{a} \leq 300\text{мм} .

Минимальная допустимая толщина стенки s_{e} или s_{Ae} соответственно должна составлять:

Указанные минимальные допустимые значения толщины стенки могут быть уменьшены при фактических значениях толщины стенки s_{e} или s_{Ae} не менее 2s_{v} или 2s_{A0} соответственно.

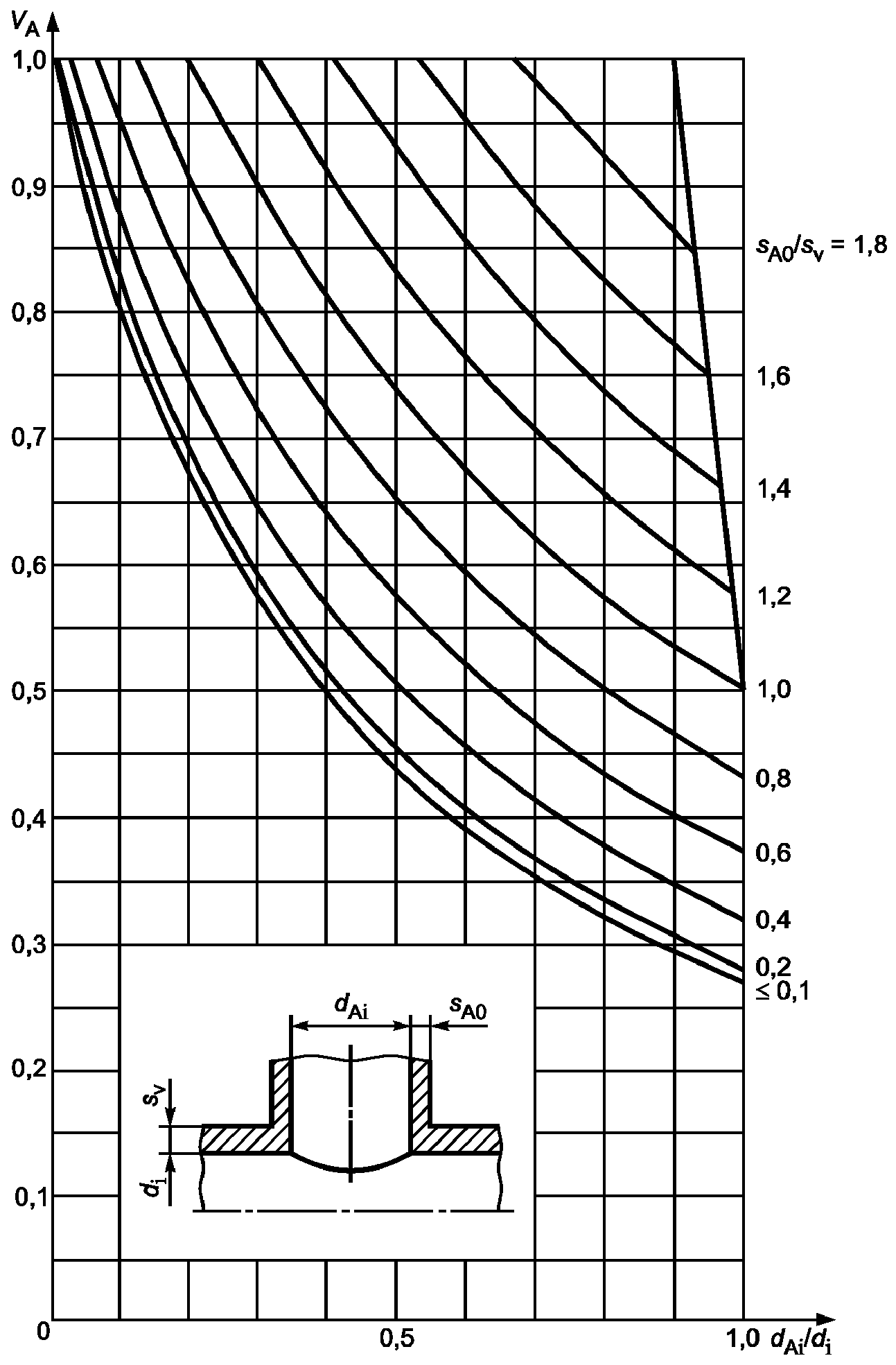

Рисунок A.20. Значения коэффициента эффективности V_{A} для цилиндрических оболочек с вертикальным патрубком, используемого для проверки правильности расчета готовых конструкций (s_{v}/d_{i} \leq 0,05)

Рисунок A.21. Значения коэффициента эффективности

используемого для проверки правильности расчета

Рисунок A.22. Значения коэффициента эффективности для цилиндрических оболочек с вертикальным патрубком,

конструкций (s_{v}/d_{i} = 0,1)

для цилиндрических оболочек с вертикальным патрубком,

конструкций (s_{v}/d_{i} = 0,2)

Рисунок A.24. Значения коэффициента эффективности для цилиндрических оболочек с вертикальным патрубком, используемого для проверки правильности расчета готовых

Рисунок A.25. Значения коэффициента эффективности для цилиндрических оболочек с вертикальным патрубком, используемого для проверки правильности расчета готовых

Приложение B (справочное)

ПОДВЕРЖЕННЫЕ ВНУТРЕННЕМУ И ВНЕШНЕМУ ДАВЛЕНИЯМ

B.1.1. Настоящие нормы проектирования применяют к сферическим оболочкам, в которых соотношение между наружным и внутренним радиусами составляет r_{Wa}/r_{Wi} \leq 1,5 , с отверстиями и без таковых, а также к незакрепленным выпуклым днищам без отверстий или с люками, состоящим из сферической оболочки, пластического шарнира и цилиндрической юбки, как показано на рисунке B.1, преимущественно подвергаемым воздействию статического внутреннего или внешнего давления.

B.1.2. Настоящие нормы проектирования применяют, главным образом, к пластичным материалам (\delta_{5} \geq 14%) . Их применение допускается также для менее пластичных материалов, если меньшая пластичность обусловлена более высоким запасом прочности, и при этом толщина стенки корпуса составляет s_{v} \leq 50\text{мм} .

B.1.4. В сплошных сферических оболочках, спроектированных в соответствии с настоящими нормами с применением заданных значений коэффициента запаса прочности, будут возникать лишь незначительные деформации в пределах установившихся расчетных значений сопротивления. В сферических оболочках и выпуклых днищах с отверстиями, поверхности, подверженные максимальным нагрузкам, особенно начальным нагрузкам, могут испытывать пластические деформации, величины которых, при соблюдении настоящих норм проектирования, не будут превышать допустимых границ.

B.2.1. В общем случае для выпуклых днищ с диаметром днища d_{a} , как показано на рисунке B.1, должны выполняться следующие условия: - внутренний радиус сферической оболочки

(радиус выпуклой части): r_{Wi} \leq d_{a} ;

• радиус кривизны: r_{Ki} \geq 0,1d_{a} ;
• опорное значение толщины стенки: 0,001 \leq s_{v}/d_{a} \leq 0,10 .

• для коробового днища: r_{Wi} = d_{a} ; r_{Ki} = 0,1d_{a} ;

- <a id="p101515"></a>для сильно выпуклого коробового днища<br>

B.2.2. Длина цилиндрической юбки должна быть больше или равна 3,5s_{K} для коробовых днищ и больше или равно 3,0s_{K} для полуэллиптических днищ, но при этом не должна превышать значений, приведенных в таблице B.1.

Таблица B.1

Значения длины юбки меньше указанных в таблице B.1 допускается применять при преимущественно статических нагрузках, создаваемых внутренним давлением, если сварное соединение отшлифовано до гладкости и по результатам неразрушающих испытаний имеет коэффициент прочности v_{N} = 1 .

Проведения испытаний сварных соединений в процессе производства не требуется.

B.2.3. Для сплошных сферических оболочек и выпуклых днищ следует учитывать коэффициент прочности сварного шва (при его наличии).

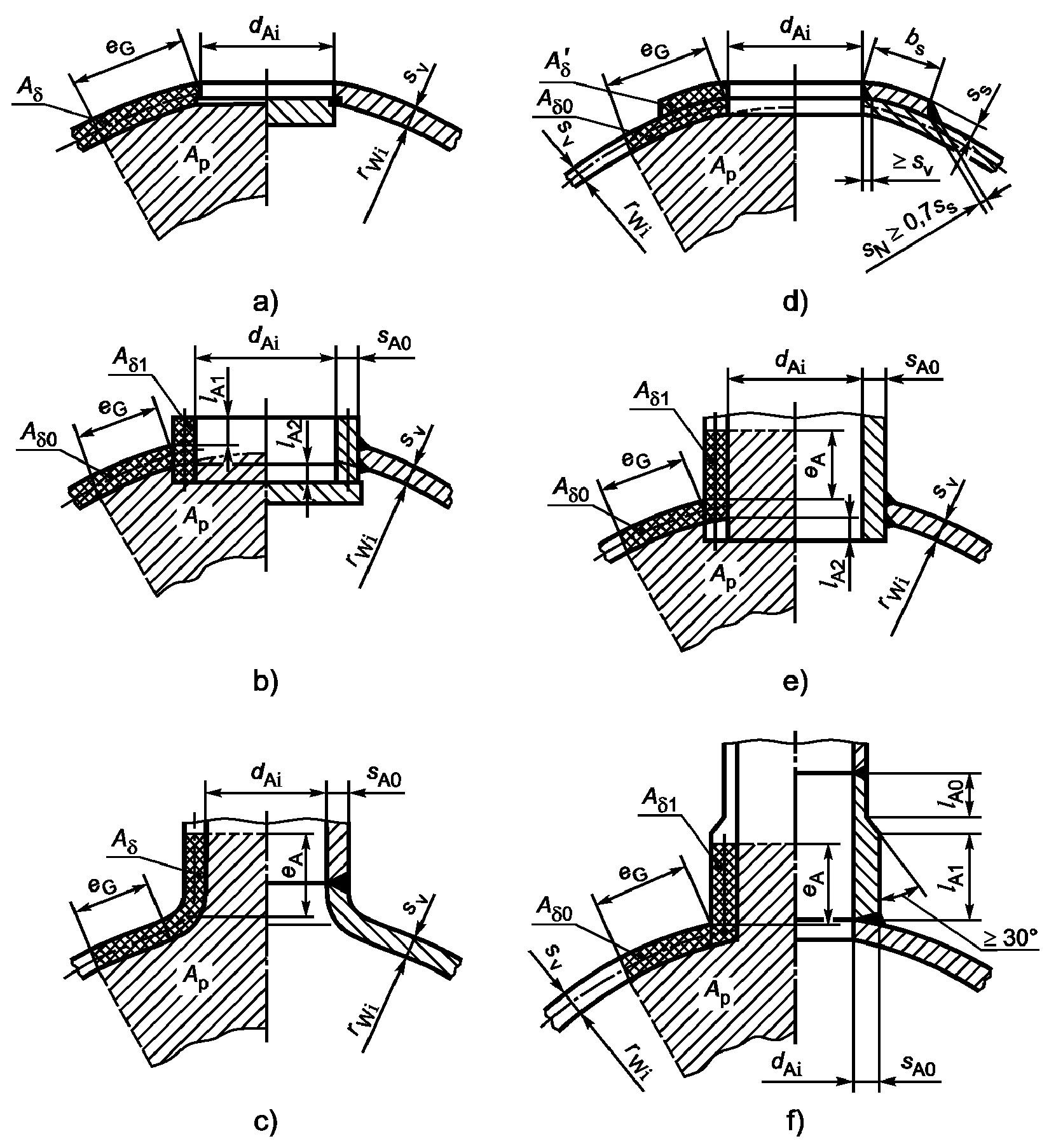

B.2.4. Для сферических оболочек и выпуклых днищ с отверстиями, показанных на рисунках B.2 - B.4, снижение прочности основной оболочки должно учитываться посредством следующих мер:

а) путем увеличения толщины стенки по сравнению со сплошной сферической оболочкой или гладким выпуклым днищем соответственно. Такое значение толщины стенки должно сохраняться на всем участке длиной e_{G} , измеренной от края отверстия;

б) путем увеличения толщины стенок патрубков по сравнению с требуемой толщиной при воздействии внутреннего давления, связанного с увеличением толщины стенок основной оболочки, или без него.

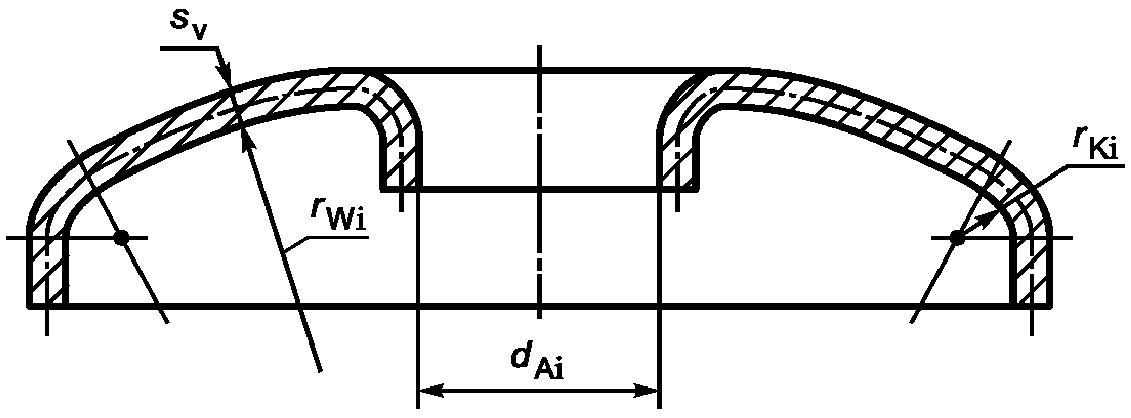

Рисунок B.3. Выпуклое днище с отбортованным

a) отверстие без усиления; b) люк с кольцом жесткости;

Части патрубка с выступом внутрь включают в расчет как способствующие повышению жесткости только на участке длины l_{A2} \leq 0,5e_{A} , в соответствии с формулой (B.12).

Для вваренных или приварных штуцеров соотношение толщин стенок s_{A0}/s_{v} до 2 допускается при d_{Ai} \leq 50\text{мм} . Это условие верно также для патрубков с d_{Ai}>50\text{мм} , если соотношение d_{Ai}/r_{Wi} \leq 0,4 . Для патрубков с d_{Ai}>50\text{мм} и d_{Ai}/r_{Wi}>0,4 соотношение s_{A0}/s_{v} не должно превышать 1. Данные условия не применяют к отверстиям для осмотра и обслуживания.

в) путем применения упрочняющих слоев. Использование конструкций такого типа допускается только при проектной температуре, не превышающей 250 °C. Упрочняющие слои должны плотно прилегать к основной оболочке. Максимальное значение их полезной ширины должно рассчитываться по формуле (B.11), при этом b_{s} = e_{G} . Толщина s_{s} такого слоя не должна превышать фактического значения толщины стенки основной оболочки s_{e} . Упрочняющую способность такого слоя считают слабой для изгибающих моментов, воздействующих на патрубок, насаженный на отверстие.

Усиление отверстий с помощью прокладок, приваренных к внутренней поверхности, не допускается.

B.2.5. Различия в эффективности элементов жесткости учитывают в расчетах путем применения коэффициента оценки эффективности f_{1} в соответствии с таблицей B.2.

Коэффициенты оценки эффективности f_{1} для сферических оболочек с отверстиями, усиленными с помощью упрочняющего слоя

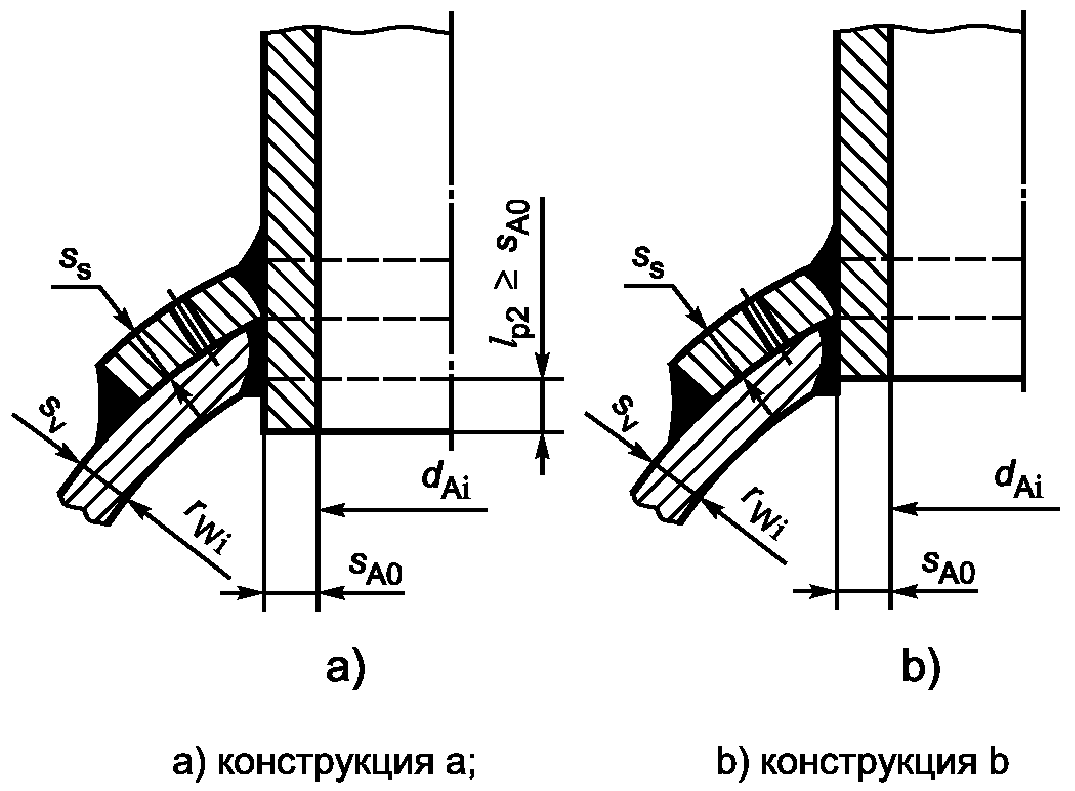

Конструкция (схематичное изображение)	Требования	Коэффициент оценки f_{1}
1. Отверстие с упрочняющим слоем	t \leq 250^{\circ}
	Упрочняющий слой плотно прилегает к основной оболочке	0,7
2. Отверстие с упрочняющим слоем и сквозным соединением патрубка сварным швом с полным проплавлением	t \leq 250^{\circ}
	Упрочняющий слой плотно прилегает к основной оболочке	0,8
	Сварной шов с полным проплавлением	0,7

B.2.6. Соотношение большой и малой осей эллиптических отверстий для осмотра и обслуживания не должно превышать 1,5. Большую ось эллиптического отверстия считают расчетным диаметром.

B.2.7. При расчетах переходов их поверхность считают преимущественно гладкой. Края должны быть скруглены.

B.2.8. Отверстия должны быть расположены на достаточном расстоянии от сварных швов основной оболочки, т.е. от обоих продольных (меридиональных) швов и круговых швов. Расстояние считают достаточным, если внешний край патрубка или приварного элемента жесткости, при толщине стенки основной оболочки s_{v}<25\text{мм} , находится на расстоянии 2s_{v} от края сварного шва или на расстоянии не менее 50 мм при s_{v}>25\text{мм} .

Если при проектировании возникает необходимость уменьшения указанного расстояния, это допускается только для сварных швов, которые по результатам неразрушающих испытаний в области влияния отверстия имеют коэффициент прочности v_{N} = 1 . Проведение испытаний сварного соединения в процессе производства не требуется. Кроме того, перекрывающий проход сварного шва в области отверстия должен быть отшлифован для устранения бороздок. Обработка продольных и круговых швов в отношении коэффициента прочности v_{N} проводится аналогичным образом.

B.3. Требуемая толщина стенки

Требуемая толщина стенки сферической оболочки или выпуклого днища должна составлять

Требуемая толщина стенки патрубка должна составлять

Для проверки правильности расчета фактических сферических оболочек и днищ с толщиной стенки s_{e} используют следующую формулу:

s_{v} = s_{e} - c_{1} - c_{2} , (B.3)

s_{A0} = s_{Ae} - c_{1} - c_{2} . (B.4)

B.4. Конструкция

B.4.1.1. Сплошные сферические оболочки

Толщина стенок без учета поправок должна составлять

s_{v} = r_{wi}(\sqrt{1 + \frac{2p}{(2\sigma_{zul} - p)v_{N}}} - 1) (B.5)

или

s_{v} = r_{wa} \frac{\sqrt{1 + \frac{2p}{(2\sigma_{zul} - p)v_{N}}} - 1}{\sqrt{1 + \frac{2p}{(2\sigma_{zul} - p)v_{N}}}} . (B.6)

Идентичные результаты вычислений по формулам (B.5) и (B.6) получаются только при

r_{wi} = r_{wa} - s_{v} . (B.7)

Для тонкостенных оболочек с примерным соотношением s_{v}/r_{Wi} \leq 0,1 приблизительное значение толщины стенки может быть рассчитано по формуле

s_{v} = \frac{r_{wi}p}{(2\sigma_{zul} - p)v_{N}} (B.8)

s_{v} = \frac{r_{wa}p}{(2\sigma_{zul} - p)v_{N} + P} . (B.9)

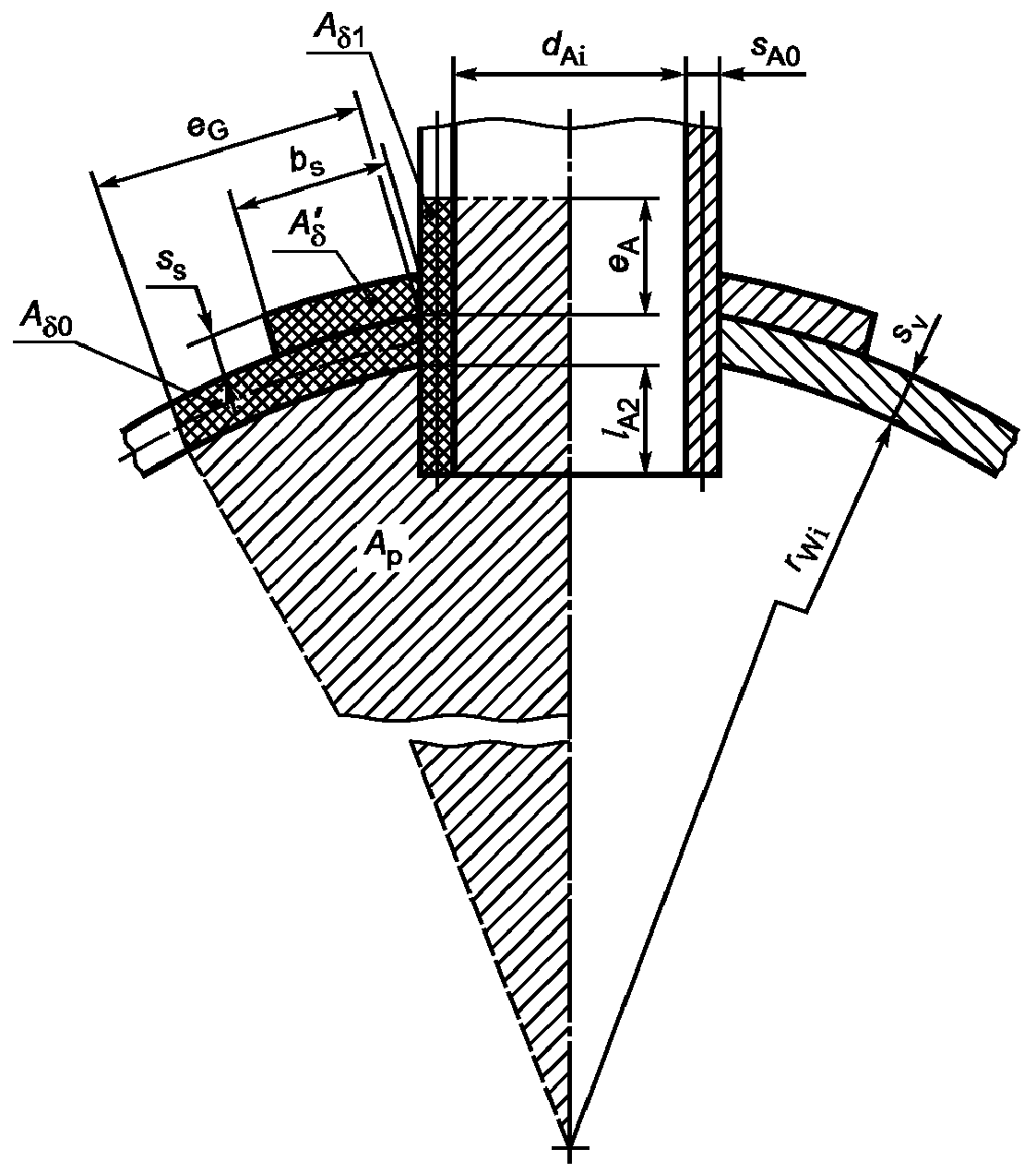

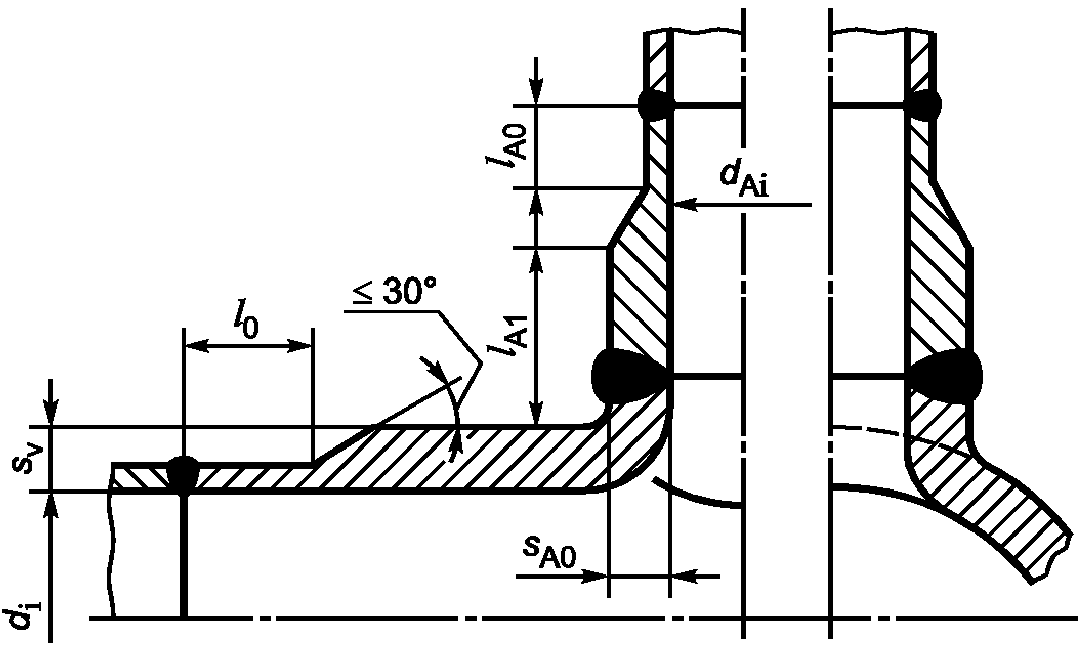

B.4.1.2.1. Сферические оболочки с вертикальным патрубком и дополнительным элементом жесткости (рисунок B.5)

e_{G} = \sqrt{(2r_{wi} + s_{v}) \cdot s_{v}} , (B.11)

e_{A} = \sqrt{(d_{Ai} + s_{A0}) \cdot s_{A0}} . (B.12)

Для патрубков с выступом внутрь следует учитывать условие по B.2.4.

Значения коэффициента оценки эффективности f_{1} указаны в таблице B.2. Толщина стенки s_{v} , рассчитанная по формуле (B.10), должна быть не менее значения толщины стенки s_{0} , требуемого для сплошных сферических оболочек.

B.4.1.2.1.2. Если основная оболочка, патрубок и элементы жесткости состоят из материалов с различными допустимыми напряжениями, при этом материал основной оболочки имеет наименьшее значение допустимого напряжения \sigma_{zul} , то в расчет всей конструкции включают это значение напряжения при условии, что вязкость материала основной оболочки незначительно превышает вязкость материалов патрубка и элемента жесткости.

B.4.1.2.1.3. Если допустимое напряжение материала патрубка \sigma_{1zul} или материала дополнительного элемента жесткости \sigma\prime_{zul} меньше допустимого напряжения материала основной оболочки \sigma_{0zul} , то для определения размеров может применяться условие прочности

(\sigma_{0zul} - \frac{p}{2}) \cdot A_{\sigma 0} + (\sigma_{1zul} - \frac{p}{2}) \cdot A_{\sigma 1} + (\sigma\prime_{zul} - \frac{p}{2}) \cdot f_{1} \cdot A_{\sigma}\prime \geq pA_{p} . (B.13)

B.4.1.2.2. Сферические оболочки с одним вертикальным патрубком без дополнительного элемента жесткости

В соответствии с рисунком B.6 для одного отверстия с вертикальным патрубком и без дополнительного элемента жесткости применяют следующее условие прочности

\overline{\sigma_{v}} = p(\frac{A_{p}}{A_{\sigma}} + \frac{1}{2}) \leq \sigma_{zul} . (B.14)

Учитываемые значения полезной длины включают в расчет в соответствии с формулами (B.11) и (B.12). При использовании материалов с различными значениями допустимого напряжения применяют B.4.1.2.1.2 и B.4.1.2.1.3 соответственно.

Толщина стенки, соответствующая условию по формуле (B.14), рассчитывается следующим образом

Формулу (B.15) применяют как для проверки правильности расчета фактических конструкций, так и для итерационного метода определения s_{v} . Значения коэффициента эффективности v_{A} получают из формул (B.12) - (B.16). Промежуточные значения получают линейной интерполяцией.

где

B_{1} = \sqrt{(1 + \frac{s_{v}}{r_{wi}})^{2} - (1 + \frac{d_{Ai}}{r_{wi}})(\frac{d_{Ai}}{r_{wi}} \cdot \frac{1 + \frac{s_{v}}{r_{wi}}}{2 + \frac{s_{v}}{r_{wi}}})2} , (B.17)

B_{3} = \frac{e_{G}}{s_{v}} \cdot \frac{\frac{s_{v}}{r_{wi}}}{1 + 0,5 \frac{s_{v}}{r_{wi}}} + arcsin \frac{\frac{d_{Ai}}{r_{wi}} + 2 \frac{s_{A0}}{s_{v}} \cdot \frac{s_{v}}{r_{wi}}}{2 + \frac{s_{v}}{r_{wi}}} - arcsin \frac{\frac{d_{Ai}}{r_{wi}}}{\frac{s_{v}}{r_{wi}}} , (B.19)

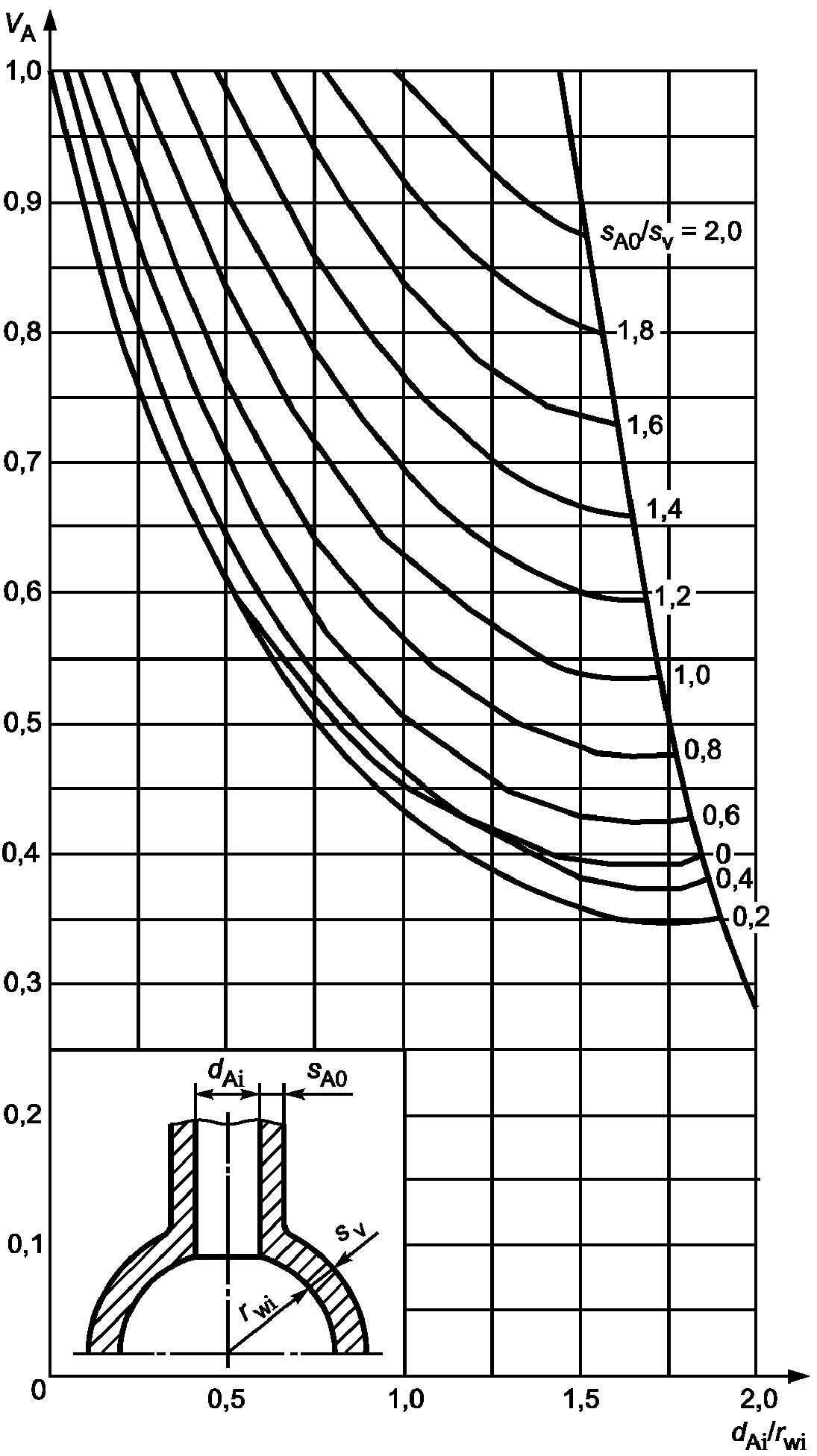

Значения коэффициента эффективности для сферической оболочки с одним вертикальным патрубком приведены на рисунках B.12 - B.16.

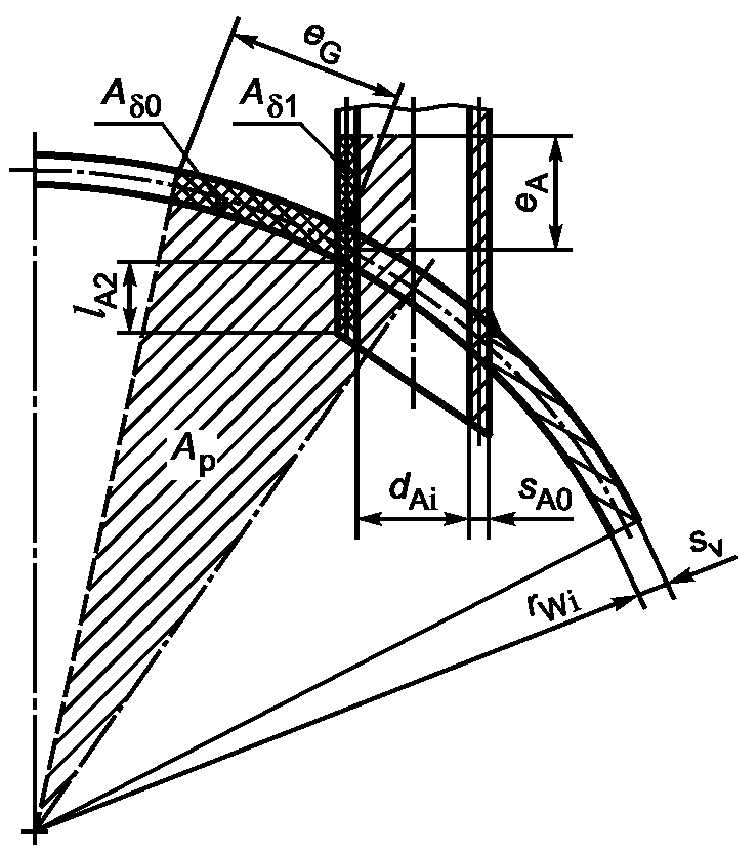

B.4.1.2.3. Сферические оболочки с одним наклонным патрубком без дополнительного элемента жесткости

Расчет сферических оболочек с одним наклонным патрубком без дополнительного элемента жесткости, как показано на рисунке B.7, проводится по B.4.1.2.2.

Для смежных патрубков действуют те же условия, что и для отверстий, если при расстоянии между центрами t, как показано на рисунке B.8, выполняется следующее неравенство:

t \geq (arcsin \frac{\frac{d_{Ai}}{2} + s_{A01}}{r_{wi} + \frac{s_{v}}{2}} + arcsin \frac{\frac{d_{Ai2}}{2} + s_{A02}}{r_{wi} + \frac{s_{v}}{2}}) \cdot (r_{wi} + \frac{s_{v}}{2}) + 2 \sqrt{(2r_{wi} + s_{v}) \cdot s_{v}} . (B.22)

со смежными патрубками

Если основная оболочка, патрубок и элемент жесткости состоят из материалов с различными допустимыми напряжениями, при этом материал основной оболочки имеет наименьшее значение допустимого напряжения, то расчет выполняют по B.4.1.2.1.2. Если значение допустимого напряжения патрубков меньше, чем у основной оболочки, то применяют следующее условие:

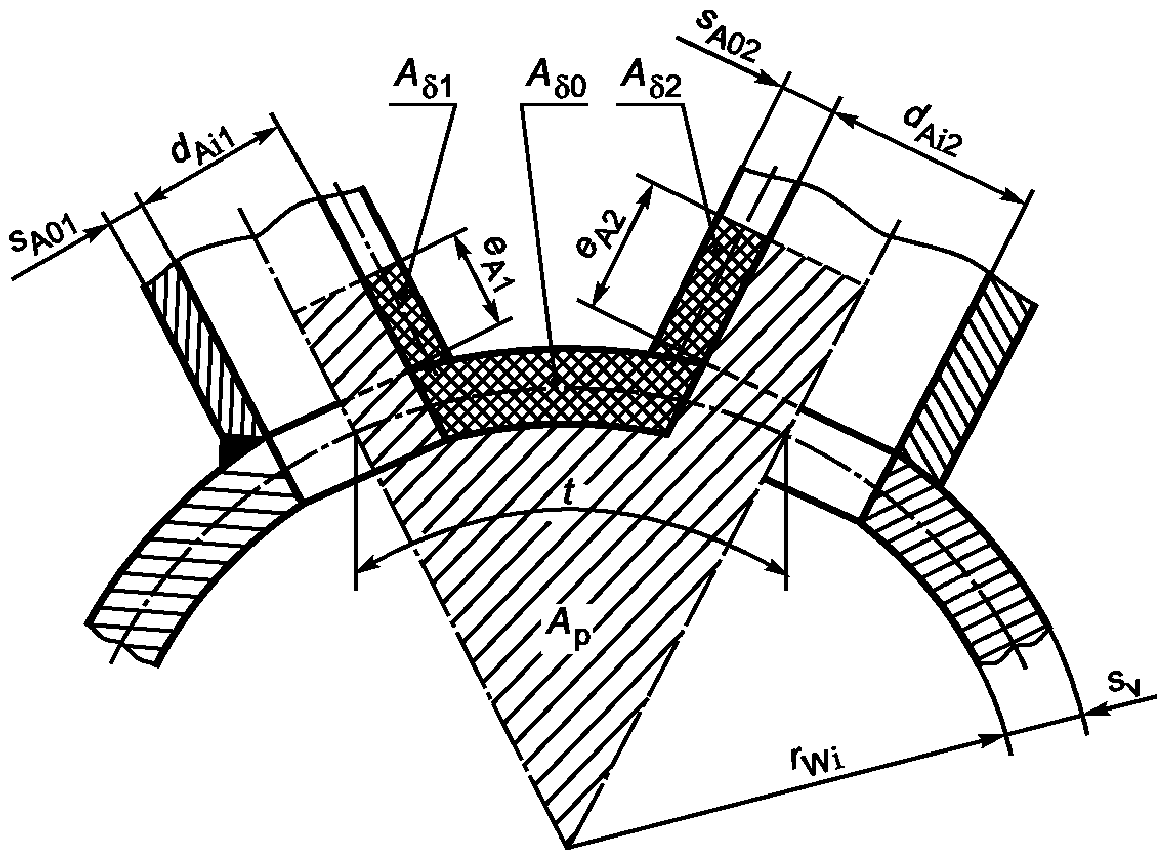

B.4.1.2.5. Сферические оболочки с Y-образным патрубком

\overline{\sigma_{vI}} = p(\frac{A_{pI}}{A_{\sigma I}} + \frac{1}{2}) \leq \sigma_{zul} ; (B.25)

для зоны II

1 — зона I; 2 — зона II

Согласно формуле (B.12) полезная длина рассчитывается по формулам

e_{A1} = \sqrt{(d_{Ai1} + s_{A01}) \cdot s_{A01}} (B.27)

B.4.2.2. В случаях, когда фактическое значение толщины стенки полусферического днища без учета поправок меньше значения толщины стенки цилиндра без потери прочности и без учета поправок, должны выполняться требования, как показано на рисунке B.10. Как правило, применяется двустороннее сварное соединение.

a) — конструкция a; b) — конструкция b

и цилиндра с большей толщиной стенки

B.4.3.1. Общие положения

В выпуклых днищах максимальное значение напряжения может возникать на участке пластического шарнира или в пределах области отверстий, в зависимости от обстоятельств, поэтому расчет проводят для обоих участков. Кроме того, для тонкостенных днищ следует учитывать опасность местной потери устойчивости в пластическом шарнире.

B.4.3.2. Участок сферической оболочки

При расположении отверстий в области выпуклой части размером 0,6d_{a} расчет выполняют по B.4.1. Если отверстия расположены за пределами области выпуклой части размером 0,6d_{a} , то проверку прочности проводят иным способом.

В пределах пластического шарнира требуемая толщина стенки без учета поправок рассчитывается следующим образом:

Значение v_{N} для сварных днищ определяют оценкой по 7.1.4. В иных случаях в расчетах применяют v_{N} = 1 , если сварной шов пересекает область выпуклой части размером 0,6d_{a} .

Коэффициент формы \beta_{K} , как функцию s_{v}/d_{a} , определяют для коробовых днищ, как показано на рисунке B.17, и для сильно выпуклых коробовых днищ, как показано на рисунке B.18.

Фактическое значение толщины стенки юбки без учета поправок должно быть не менее требуемого значения толщины стенки без учета поправок для сплошной цилиндрической оболочки.

a) — конструкция a; b) — конструкция b; c) — конструкция c

B.4.3.4. Местная потеря устойчивости с образованием пластического шарнира (потеря устойчивости с образованием пластического шарнира)

Для тонкостенных днищ (s_{K}/d_{a} \leq 0,005) следует проводить проверку правильности определения размеров пластического шарнира для предотвращения местной потери устойчивости. Местная потеря устойчивости не возникает, если критическое давление потери устойчивости, определяемое по рисунку B.19 как функция s_{K}/d_{a} , составляет

p_{7} \leq p \cdot 1,5 . (B.30)

Расчет потери устойчивости с образованием пластического шарнира может быть включен в расчет прочности путем применения коэффициента формы \beta_{KF} , имеющего отношение к потере устойчивости. В соответствии с формулами (B.20) и (B.30)

\beta_{KF} = \frac{6}{p_{1}} \cdot \sigma_{zul} \cdot \frac{s_{K}}{d_{a}} . (B.31)

Критическое давление потери устойчивости p_{7} можно определить в соответствии с рисунком B.19.

В каждом случае в формулу (B.29) включают наибольшее из значений \beta_{K} и \beta_{KF} .

B.4.3.5. Полусферические и выпуклые днища, подвергаемые внешнему давлению

Для днищ, подвергаемых внешнему давлению, применяют все требования согласно B.4.1 - B.4.3.4, касающиеся воздействия внутреннего давления, с увеличением запаса прочности на 20%.

Дополнительно следует проводить проверку потери устойчивости при упругих деформациях на участке сферической оболочки. Потери устойчивости не возникает, если критическое давление потери устойчивости, определяемое по формуле (B.32), удовлетворяет условию (B.33).

\frac{p_{s}}{E_{\theta}} = 0,366 \cdot (\frac{s_{v}}{r_{wi}})2 , (B.32)

p_{8} \leq p \cdot s_{B} . (B.33)

Коэффициент запаса прочности s_{B} определяют по таблице B.3 и включают в расчет.

Таблица B.3

потере устойчивости сферической оболочки

B.5. Допустимое напряжение (запас прочности)

B.5.1. Для допустимых напряжений \sigma_{zul} и коэффициентов запаса прочности s и s' применяют раздел 6.

B.5.2. Значения коэффициента запаса прочности при упругой потере устойчивости сферической оболочки или участка сферической оболочки выпуклого днища, например s_{B} — для условий эксплуатации и s_{B}\prime — для условий испытаний, определяют по таблице B.3. Промежуточные значения получают линейной интерполяцией.

B.6. Поправки для толщины стенки

При определении значения поправки c_{1} следует учитывать уменьшение толщины стенки вследствие погрешностей изготовителя (например, для литых днищ или днищ, изготовленных методом глубокой вытяжки).

B.7. Минимально допустимая толщина стенки

B.7.1. Минимальная допустимая толщина стенки s_{e} должна составлять:

• 5 мм — для ферритных сталей;
• 3 мм — для цветных металлов;
• 2 мм — для нержавеющих (аустенитных и ферритных) сталей.

B.7.2. Для литых днищ минимальное значение толщины стенки зависит помимо всего прочего от процесса производства.

в зависимости от d_{Ai}/r_{wi} и s_{A0}/s_{v} при постоянном

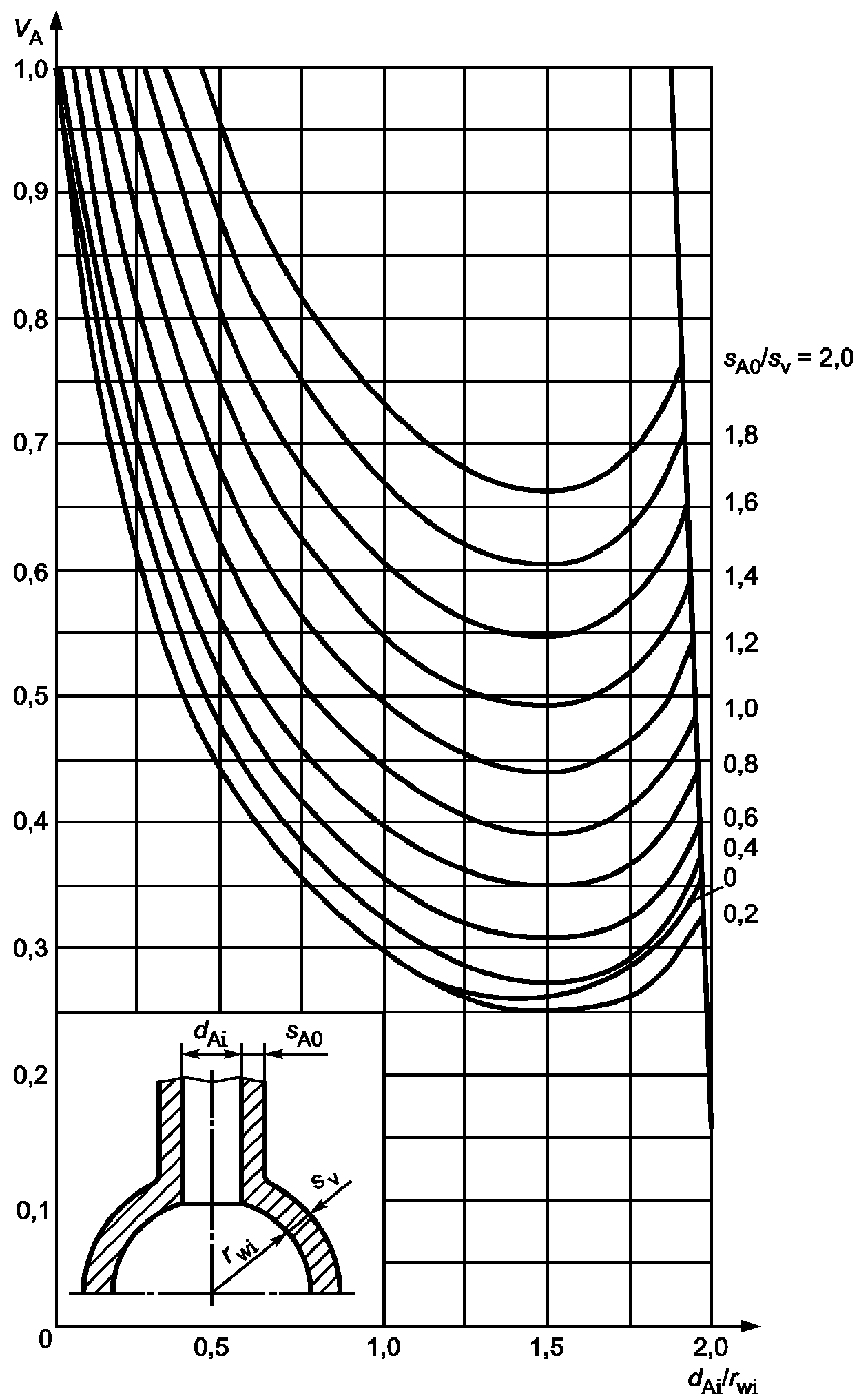

Рисунок B.13. Значения коэффициента эффективности для сферических оболочек с вертикальным патрубком в зависимости от d_{Ai}/r_{wi} и s_{A0}/s_{v} при постоянном

Рисунок B.14. Значения коэффициента эффективности

Рисунок B.16. Значения коэффициента эффективности для сферических оболочек с вертикальным патрубком в зависимости от d_{Ai}/r_{wi} и s_{A0}/s_{v} при постоянном

Рисунок B.17. Значения коэффициентов формы \beta_{K} и \beta_{KF} для коробовых днищ

1 — полуэллиптические днища; 2 — коробовые днища

Рисунок B.19. Определение критического давления

Приложение C (справочное)

ВЫПУКЛЫЕ ДНИЩА ЖАРОВЫХ ТРУБ

C.1. Область применения

Настоящий стандарт распространяется на проектирование выпуклых днищ жаровых труб с отверстиями, оснащенными изнутри и снаружи фланцами, а также днищ, оборудованных сварными жаровыми трубами (рисунки C.1 и C.2). Предполагается использование днищ с достаточно большим радиусом кривизны и достаточно большим расстоянием между жаровыми трубами и линиями изгиба днищ. При проектировании связей в котлах необходимо учитывать требования Приложения D настоящего стандарта.

Рисунок C.1. Слабовыпуклое днище жаровой трубы с отверстием,

Рисунок C.2. Выпуклое днище жаровой трубы с усилительным кольцом

C.2. Общие требования

Днища жаровых труб подвергаются воздействию нагрузок от внутреннего давления и механическому воздействию со стороны жаровых труб. Воздействие внутреннего давления требует соответствующей толщины стенок, а результаты воздействия жаровых труб должны приниматься во внимание при разработке гибкой конструкции днищ и жаровых труб. Днища жаровых труб могут быть как слабовыпуклыми, так и сильновыпуклыми. Наименьшую жесткость имеют слабовыпуклые днища, и далее жесткость возрастает по мере увеличения глубины изгиба выпуклого днища. Поэтому не допускается использование торосферических днищ в сочетании с гладкими жаровыми трубами и незначительно выпуклых днищ в сочетании с сильно гофрированными трубами.

C.3. Проектирование

Требуемая толщина стенки составляет

s = \frac{pR}{2 \frac{K}{S}} + c . (C.1)

p = 2 \frac{K}{S} \frac{s - c}{R} . (C.2)

C.3.2. Днища жаровых труб с R \leq D и приварными усилительными кольцами (рисунок C.2)

Требуемая толщина стенки s составляет

s = \frac{dp\beta}{4 \frac{K}{S}} + c . (C.3)

p = \frac{4 \frac{K}{S} (s - c)}{D\beta} . (C.4)

bh \geq s_{0}(\frac{d_{R}}{2} + b) , (C.5)

где

а h выбирается в соответствии с фактическим значением, но не более 2 \cdot \sqrt{d_{R} \cdot b} . Не существует никаких препятствий для уменьшения высоты усилительного кольца вблизи изгиба до примерно 2/3 расчетной высоты. Высота, рассчитанная по формуле (C.5), действительна только для центра днища.

C.4. Расчетное давление p

В целом расчетное давление эквивалентно максимально допустимому рабочему давлению. При расчете стенок котла необходимо также дополнительно учитывать гидростатический напор, превышающий давление водяного столба 5 м.

Требуемые значения расчетной температуры:

C.6. Расчетный коэффициент прочности K

Приложение D (справочное)

Кроме того, радиус кривизны r_{K} должен быть равен, как минимум, 1,3 толщины стенки.

При использовании плоских днищ (см. рисунок D.1a) — штампованных или обработанных на станке — должны быть соблюдены следующие условия:

где s обозначает толщину глухого днища для днищ с отверстиями. Кроме того, толщина стенки s_{2} (рисунок D.1) должна быть больше либо равна требуемой толщине стенки s_{0} барабана.

Рисунок D.1. Сварные днища

D.2.1.3. Для днищ с разгрузочным пазом необходимо обеспечить эффективную разгрузку сварных соединений. Толщина стенки в районе разгрузочного паза s_{1} должна соответствовать формуле s_{1} \leq 0,77s_{2} для круглых днищ и s_{1} \leq 0,55s_{2} для прямоугольных днищ.

Кроме того, толщина стенки s_{2} (рисунок D.1) должна быть больше либо равна требуемой толщине стенки s_{0} барабана. Для разгрузки более предпочтительна некруглая форма разгрузочного паза (например, параболическая форма с двумя различными радиусами) при условии надлежащей проверки.

D.2.1.4. При изготовлении сварных плоских днищ из решеток, показанных на рисунке D.1, необходимо учитывать при выборе и испытаниях материала, например при неразрушающем контроле по периметру, нагрузку, действующую обычно в направлении прокатки.

D.2.1.5. Для развальцованных труб минимальная ширина связей зависит от процесса развальцовки. Поперечное сечение связи между двумя трубными отверстиями составляет для развальцованных труб:

• для меди — 25 + 9,5d_{a} , мм2.

D.2.1.6. Между корпусами котла и установленными трубами должен быть обеспечен зазор для очистки и проверки стенок. Зазор между двумя топками должен составлять не менее 120 мм.

D.2.2. Подпорки, анкерные трубки и анкерные болты

D.2.2.1. При ввинчивании цельных резьбовых продольных балок в передние стенки или трубные решетки шайбы и гайки должны устанавливаться как с внутренней, так и с внешней стороны.

D.2.2.2. При анкерном креплении криволинейных плоских поверхностей расстояние между центрами анкерных болтов должно составлять не более 200 мм.

D.2.2.4. Размеры сварных швов для крепления стоек должны соответствовать действующим нагрузкам. Диагональные стойки жаротрубных котлов должны быть расположены на расстоянии не менее 200 мм от топки.

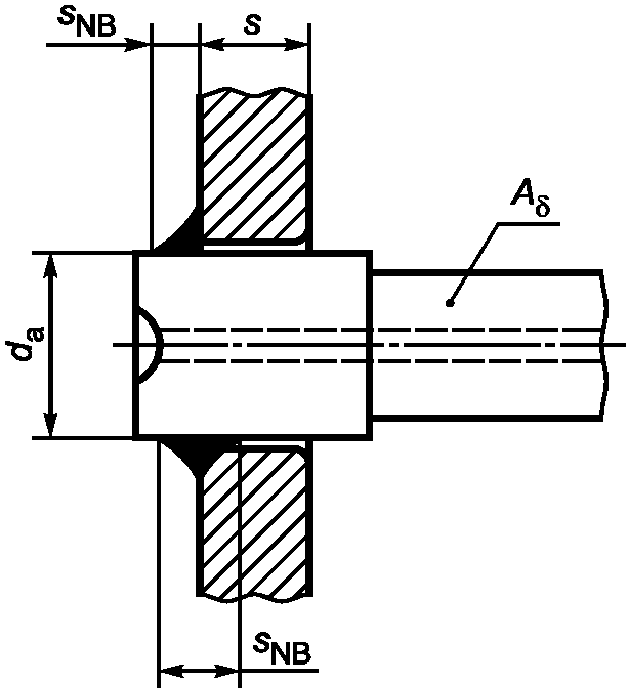

D.2.2.5. Для приварных продольных стоек, анкерных трубок или анкерных болтов площадь среза углового шва должна быть минимум в 1,25 раза больше поперечного сечения болта или анкерной трубки (см., например, рисунки D.11 - D.13).

d_{a} \cdot \pi \cdot s_{NB} \geq 1,25A_{\sigma} .

D.2.2.7. Для сварных стенок при определении профиля и расположения сварного шва необходимо учитывать вибрационные нагрузки. Данное требование касается, в особенности, судовых котлов.

Опорные балки должны быть приварены прочным швом по всему периметру подбалки. Их расположение должно обеспечивать возможность надлежащего выполнения сварочных работ и не должно препятствовать нормальной циркуляции воды.

Расчетный коэффициент C_{1} приведен в таблице D.2, а расчетный диаметр определяется в соответствии с рисунком D.2.

Расчетный коэффициент C_{1} для неармированных плоских днищ и решеток в зависимости от типа

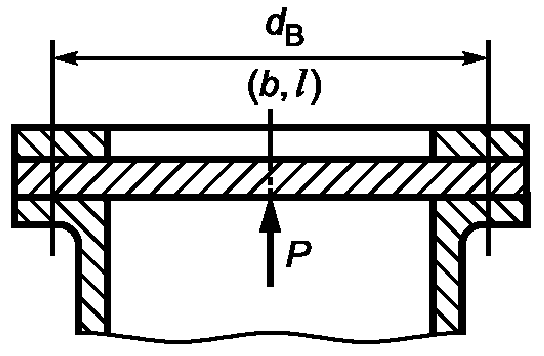

D.4.1.1.2. Круглые плоские днища и решетки (рисунки D.1 и D.3 - D.5)

b)

d)

Рисунок D.4. Прикрепленная болтами решетка

Рисунок D.5. Приварные решетки

Толщина стенки без учета каких-либо поправок должна составлять

Расчетный коэффициент C_{1} приведен в таблице D.2, а расчетный диаметр определяется в соответствии с рисунками D.1 и D.3 - D.5.

Толщина стенки без учета каких-либо поправок должна составлять

s_{0} = C_{1} \cdot b \cdot C_{2} \cdot \sqrt{\frac{p}{\sigma_{zul}}} . (D.5)

Расчетный коэффициент C_{2} учитывает более высокую по сравнению с круглыми решетками нагрузку как результат соотношения b/l для неусиленных прямоугольных и эллипсоидальных решеток, а также прямоугольников, вписанных в свободные неармированные участки усиленных плоских поверхностей. Данный коэффициент определяется по таблице D.3 как результат соотношения b/l, где промежуточные значения выводятся посредством линейной интерполяции.

Расчетный коэффициент C_{2} для прямоугольных и эллипсоидальных решеток

Рисунок D.6. Плоская круглая решетка с ориентированным

Рисунок D.7. Расточенное отверстие в прямоугольной или эллипсоидальной решетке

D.4.1.1.4. Плоские решетки и днища с разгрузочным пазом (рисунок D.1b)

Помимо требований, приведенных в пункте D.2.1.3, для обеспечения надежного сопротивления силам сдвига, действующим в поперечном сечении разгрузочного паза, должны быть соблюдены следующие условия:

5 \leq s_{1} \geq p \frac{1,3}{\sigma_{zul}} \cdot (\frac{d_{B}}{2} - r_{K}) , (D.6)

для прямоугольных днищ

Если при этом толщина стенки s_{1} окажется больше, чем необходимо в соответствии с пунктом D.2.1.3, то разгрузка сварного шва посредством разгрузочного паза не допускается.

D.4.1.2.1. Плоские решетки, равномерно усиленные анкерными болтами, подпорками и анкерными трубками (рисунок D.9)

Толщина стенки в пределах усиленных участков должна составлять без учета поправок

Расчетный коэффициент C_{3} представлен в таблице D.4, а размер шага t_{V1} и t_{V2} должен соответствовать рисунку D.9.

Расчетный коэффициент C_{3} для плоских стенок, днищ и решеток в зависимости от типа анкерной опоры

Толщина стенки между усиленными участками (см. рисунки D.8a и D.8b) рассчитывается в соответствии с пунктом D.4.1.2.3.

b) Армированное плоское днище

Рисунок D.9. Равномерно расположенные анкерные крепления

D.4.1.2.2. Плоские решетки, неравномерно усиленные анкерными болтами, подпорками и анкерными трубками (рисунок D.10)

Рисунок D.10. Неравномерно расположенные анкерные крепления

Толщина стенки в пределах усиленных участков должна составлять без учета поправок

Расчетный коэффициент C_{3} представлен в таблице D.4, а размер шага t_{Vu1} и t_{Vu2} должен соответствовать рисунку D.10.

Толщина стенки между усиленными участками (см. рисунки D.8a и D.8b) рассчитывается в соответствии с пунктом D.4.1.2.3.

D.4.1.2.3. Плоские решетки, армированные диагональными опорами и плоские решетки между опорами и трубчатыми решетками (рисунки D.8a и D.8b)

s_{0} = C_{3}d_{e} \cdot \sqrt{\frac{p}{\sigma_{zul}}} (D.10)

или должна рассчитываться в соответствии с формулой (D.5), где вместо расчетного коэффициента C_{1} используется коэффициент C_{3} . В качестве s_{0} берется большее из значений, полученных на основе формул (D.5) и (D.10). Расчетный коэффициент C_{3} приведен в таблице D.4. В качестве значения d_{e} в формуле (D.10) и b в формуле (D.5) применяются значения диаметров окружностей или длин коротких сторон прямоугольников, которые могут быть вписаны в участок свободной неармированной поверхности, как показано на рисунках D.8a и D.8b. В каждом конкретном случае для расчета берутся наиболее неблагоприятные условия напряжения.

При расчете толщины днища следует учитывать диаметр b основных окружностей, определяемый по трем точкам опоры, и диаметр вспомогательных окружностей d_{N}<0,75b , каждая из которых проходит через две точки опоры (см. рисунки D.18 и D.19).

Рисунок D.11. Опора с приварной усилительной накладкой

Рисунок D.12. Приварной анкерный болт

D.4.1.2.4. Плоские круглые решетки с центральной продольной анкерной опорой (рисунок D.6)

s_{0} = C_{3}(d_{1} - d_{2} - r_{K1} - r_{K2}) \cdot \sqrt{\frac{p}{\sigma_{zul}}} , (D.11)

D.4.2. Плоские стенки и крышки с отверстиями

D.4.2.1. Диаметр центральных отверстий d_{Ai} может быть использован для расчета конструкций, представленных на рисунках D.1 - D.3 или D.5, в соответствии с рисунком D.14.

D.4.2.2. Значение толщины стенки без учета поправок для решетки или днища с отверстием рассчитывается по формулам (D.3), (D.4) или (D.5), при этом расчетный коэффициент C_{1} , определяемый по таблице D.2, умножается на расчетный коэффициент C_{4} , показанный на рисунке D.14.

D.4.2.3. Расчетный коэффициент C_{4} для плоских днищ и решеток (рисунок D.14, тип A):

C_{4} = \sum_{i = 1}^{6} Ai \cdot (\frac{d_{Ai}}{d_{B}})i - 1 , (D.12)

для прямоугольных или эллипсоидальных решеток

d_{B} — расчетный диаметр;

b — длина короткой стороны прямоугольной решетки или малой оси эллипсоидальной решетки.

D.4.2.4. Расчетный коэффициент C_{4} для плоских днищ и решеток (рисунок D.14, тип B):

для круглых решеток

где 0< \frac{d_{Ai}}{d_{B}} \leq 0,8 ;

для прямоугольных или эллипсоидальных решеток

где 0< \frac{d_{Ai}}{b} \leq 0,8 ;

A_{1} = + 1,00100344 ; A_{4} = + 8,38943500 ;

A_{2} = + 0,94428468 ; \text{А}_{5} = - 9,20628384 ;

A_{3} = - 4,31210200 ; \text{А}_{6} = + 3,69494196 ;

d_{Ai} — диаметр отверстия или внутренний диаметр решетки;

b — длина короткой стороны прямоугольной решетки или малой оси эллипсоидальной решетки.

D.4.2.6. Расчеты для отверстий, расположенных не по центру, могут производиться аналогично расчетам для центрально ориентированных отверстий.

D.4.3. Подпорки, анкерные трубки и анкерные болты

D.4.3.1. При определении размеров подпорок, анкерных трубок и анкерных болтов необходимо учитывать соответствующие нагрузки вследствие воздействия избыточного рабочего давления и температуры. Также следует принимать во внимание поддерживающий эффект других деталей котла.

F_{R} = A_{pR}p . (D.16)

D.4.3.3. При расчете кромок следует учитывать площадь плоской поверхности до начала изгиба днища. При этом предполагается, что большую часть нагрузки принимает на себя примыкающая стенка котла. В этом случае оставшаяся половина нагрузки приходится на трубки или анкерные крепления.

D.4.3.4. Требуемое поперечное сечение подпорок, анкерных трубок и анкерных болтов составляет

D.4.3.5. Развальцованные трубки должны быть надлежащим образом защищены от выталкивания из трубной решетки. Подобная защита обеспечивается при условии, что допустимая нагрузка на усиленные участки не превышает значений, приведенных в таблице D.5.

Таблица D.5

Допустимая нагрузка на усиливаемый участок

Проверка значения силы F_{R} особенно важна для граничных участков зоны расположения трубок. Если площади примыкающих трубных решеток неравны, нагрузка на отдельные участки не должна быть выше, чем указано в таблице D.5. Площадь усиленного участка должна составлять

A_{s} = (d_{a} - d_{i}) \cdot l_{w} , (D.18)

но не более чем

A_{s} = 0,1d_{a} \cdot l_{w} . (D.19)

Если увеличение диаметра трубки в целях уменьшения нагрузки, воздействующей на усиливаемый участок, невозможно, следует выбирать трубные решетки большей длины либо толщины соответственно (см. D.4.1). Однако используемая при расчете усиливаемой площади длина не должна превышать l_{w} = 40\text{мм} .

D.4.4. Опорные балки (продольные)

D.4.4.1. Неподдерживаемые опорные балки (рисунки D.16 и D.17) рассчитываются аналогично свободно опертым балкам, в пределах расстояния l_{T} . В этом случае может также учитываться несущая способность подбалки.

Рисунок D.17. Сварные опорные балки

D.4.4.2. Размеры опорной балки определяются исходя из максимально допустимого значения изгибающего момента M_{b} и осевого момента сопротивления W опорной балки. Осевой момент сопротивления W определяется по формуле

W = \frac{M_{b}}{1,3\sigma_{zul} \cdot z} , (D.20)

где z — коэффициент увеличения сопротивления конструкции за счет подбалки.

Обычно z = 5/3.

D.4.4.3. Максимально допустимый изгибающий момент M_{b} должен составлять

M_{b} = \frac{F_{T}l_{T}}{8} , (D.21)

D.5. Расчетное давление

См. раздел D.2.

D.7. Допустимое напряжение

D.7.1. Общие требования

D.7.4. Для расчета балочных стоек, анкерных трубок и болтов применяют следующие значения коэффициента безопасности:

• для приварных трубок, анкерных трубок и подпорок при наличии акта приемочных испытаний в пределах области сварного соединения S = 1,65;
• для приварных труб и анкерных трубок при отсутствии акта приемочных испытаний в пределах области сварного соединения S = 2,0.

D.8. Поправки для толщины стенки

D.8.1. Поправка c_{1} для толщины стенки без учета допусков применяется только для плоских стенок, изготовленных из пластин, не подвергавшихся механической обработке с обеих сторон.

D.8.2. Поправка c_{2} для толщины стенки, рассчитываемой согласно D.5, не применяется.

могут рассматриваться минимум две трубки в граничном ряду

через центр трубок

Рисунок D.18. Пример использования вспомогательных окружностей (сдвоенная топка)

1 — вспомогательная окружность; 2 — главная окружность; x — в качестве точек опоры могут рассматриваться минимум

окружность должна проходить через центр трубок

Рисунок D.19. Пример использования вспомогательных

Приложение E (справочное)

ЦИЛИНДРИЧЕСКИЕ ОБОЛОЧКИ ПОД ВНЕШНИМ ДАВЛЕНИЕМ

E.1. Область применения

При отсутствии вероятности возникновения упругой потери устойчивости расчет цилиндрических оболочек наружным диаметром 200 мм и менее проводят в соответствии с Приложением A, при этом в качестве внутреннего избыточного давления применяют значение p. При наличии вероятности возникновения упругой потери устойчивости, например для очень тонкостенных труб, допустимое внешнее избыточное давление p дополнительно проверяют по E.4.3.

Цилиндрические оболочки могут быть выполнены с элементами жесткости или без таковых. Топочные камеры представляют собой цилиндрические оболочки, подверженные воздействию пламени или преимущественному нагреву излучением.

E.2. Общие положения

E.2.2. Проверку отверстий осуществляют при использовании значения p в качестве внешнего избыточного давления. При необходимости должно быть обеспечено усиление краев отверстий. При расчете толщины стенок отверстия для поперечных труб топочной камеры не учитывают.

E.3. Требуемая толщина стенки

Требуемая толщина стенки должна составлять

Проверку толщины стенок s_{e} готовых компонентов проводят следующим образом:

E.4. Расчет преимущественно статической нагрузки под внешним давлением

Расчет цилиндрических оболочек для предотвращения пластических деформаций проводят по E.4.2, для предотвращения упругой потери устойчивости — по E.4.3. В расчет включают наименьшее значение p или наибольшее значение s_{0} , полученное соответственно по каждому пункту.

E.4.2.1. Допустимое внешнее избыточное давление должно составлять

E.4.3. Отклонение от округлости

При овальности отклонение от округлости U в процентах рассчитывают следующим образом

U = 2 \frac{d_{i} - d_{i}}{d_{i} + d_{i}} \cdot 100 . (E.5)

U = 4 \cdot \frac{q}{d_{a}} \cdot 100 . (E.6)

При расчете для предотвращения пластических деформаций в новых цилиндрических оболочках с прямолинейной образующей значение U принимают равным 1,5%, с криволинейной образующей — 1,0%. Для бывших длительное время в эксплуатации топок отклонение от округлости определяют, основываясь на измерениях диаметра.

При расчете для предотвращения упругой потери устойчивости отклонение от округлости учитывают в рамках параметра запаса прочности по E.5.

E.4.4. Элементы жесткости

а) для цилиндрических оболочек без колец жесткости — длина цилиндрической части оболочки, как показано на рисунках E.3 и E.4;

Рисунок E.4. Оболочка с выпуклыми днищами

б) для топочных камер l = 1,5l_{4} или l = 2l_{5} соответственно (см. рисунок E.5) в зависимости от большего значения (учитывают только поперечные трубки с наружным диаметром 108 мм и более, при этом должно выполняться дополнительное условие 360l\phi \geq 2n . Количество волн деформации определяют по E.5.3, при этом принимают l = 1,5l_{6} ).

в) для цилиндрических оболочек с кольцами жесткости — расстояние между центрами двух эффективных элементов жесткости, как показано на рисунке E.6.

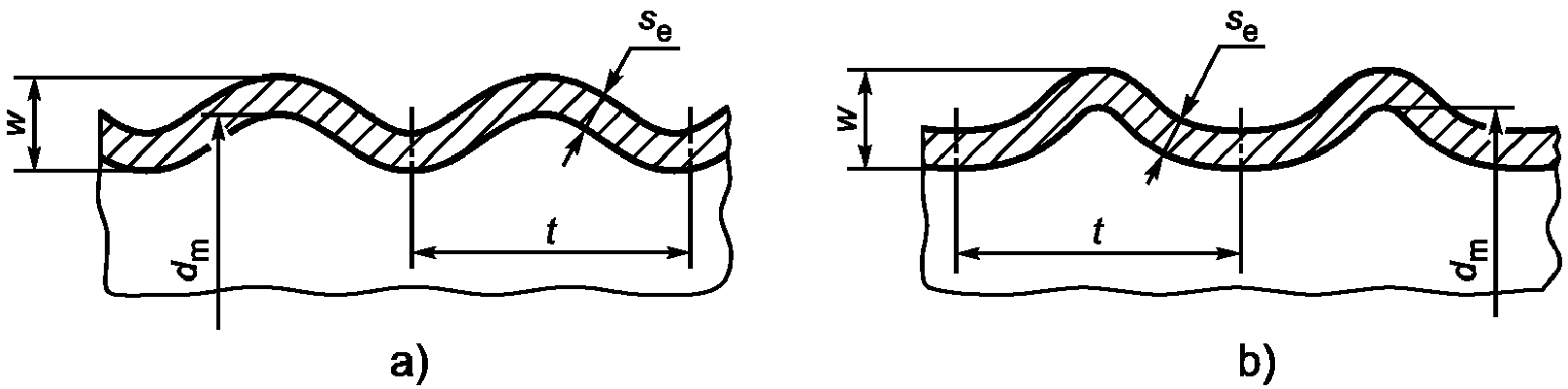

E.4.4.2. Если обычная гладкая топка приварена к секции волнистой топки, то для расчета гладкого участка топки используют полторы длины прямого цилиндра. Поскольку при производстве волнистых топок толщина гладкой части неизменно должна быть больше толщины волнистой части (как правило, приблизительно на 1,5 мм), формулы для расчета гладких топок для этих гладких частей не применяют, если длина нагружения гладкой части на участке от центра присоединения к днищу до начала первой волны не превышает 250 мм.

E.4.4.3. Плоские и выпуклые днища считают эффективными элементами жесткости.

E.4.4.4. Сварные кольца, обеспечивающие жесткость конструкции на длине l, должны иметь размеры, достаточные для предотвращения деформации или потери устойчивости. Требуемое значение момента инерции сечения кольца рассчитывают следующим образом

где значение площади поперечного сечения кольца должно соответствовать дополнительному условию

При расчете прямоугольных сечений применяют максимальное значение высоты h = 6b. Момент инерции сечения J рассчитывают относительно оси, проходящей через центр тяжести усиливающего сечения параллельно оси цилиндра, см. рисунок E.6, ось x — x.

Кольца жесткости для топок при необходимости изготавливают с соблюдением соотношения h \geq 5s_{0} и b \geq 2s_{0} .

E.4.4.5. Материал кольца жесткости должен обладать тем же модулем упругости и коэффициентом линейного теплового расширения, что и материал цилиндрической оболочки. Кроме того, эффективность усиления должна обеспечиваться равнопрочным сварным соединением с цилиндрической оболочкой.

E.5. Расчетное давление

См. 7.1.4.4.

Допустимые значения температуры (в градусах Цельсия) составляют 30 + 4s_{e} для топок с прямолинейной образующей и 30 + 3s_{e} — для топок с криволинейной образующей. Указанные минимальные значения применяют только при малых величинах нагара.

E.7. Допустимое напряжение

E.7.1. Для расчета топок применяют значения расчетной прочности не выше, чем для P 295 GH.

• S = 2,0 — для горизонтальных топок с L/d \leq 4 и p \leq 6\text{бар} , а также для вертикальных топок с p \leq 6\text{бар} ;
• S = 2,5 — для горизонтальных топок с L/d > 4 и p > 6 бар.

Коэффициент запаса прочности в отношении предела прочности на разрыв для цветных металлов должен составлять:

• S = 4,0 — для цилиндрических оболочек, не подвергаемых нагреву;
• S = 2,5 — в условиях испытаний.

E.7.3. Вне зависимости от используемого материала при расчете упругой потери устойчивости применяют значение коэффициента запаса прочности S_{K} = 3,0 , при этом в условиях испытаний применяют значение S_{K}\prime = 2,2 . Указанные значения применяют при отклонениях от крутости не более U = 1,5%. При отклонениях от крутости 1,5\%<U \leq 2\% применяют значения S_{K} = 4,0 и S_{K}\prime = 3,0 .

E.8. Поправки на толщину стенки

Применяют следующие поправки на толщину стенки:

• \text{с}_{1} — поправка для расчета толщины стенки в пределах допуска в соответствии с требованиями применяемых норм;
• \text{с}_{2} — поправка на коррозию и износ.

Для ферритных сталей \text{с}_{2} = 1\text{мм} . Поправку допускается не использовать при толщине стенки >= 30 мм.

При наличии соответствующей защиты стенок поправку не применяют.

E.9. Максимальная толщина стенки

Минимальные допустимые значения толщины стенки (номинальная толщина стенки) для прямых и волнистых топок приведены в таблице 11.

Максимальное допустимое значение толщины стенки (номинальная толщина стенки) должно быть не более 22 мм для топок и не более 30 мм для других цилиндрических оболочек, подвергаемых нагреву.

Приложение F (справочное)

КАСАЮЩЕЕСЯ ОБОРУДОВАНИЯ, РАБОТАЮЩЕГО ПОД ДАВЛЕНИЕМ

F.1. Рабочая группа Комиссии — «Давление»

F.1.1. Руководство по применению статьи 1, раздел 2.4, приложение II, таблица 5 (Руководство 2/5)

Вопрос: Некоторые генераторы теплой воды объемом более 2 л предназначены для производства воды температурой ниже 110 °C, но при этом оснащены защитным ограничителем температуры с установленной температурой 120 °C.

Какое значение максимально допустимой температуры (TS) должен указывать изготовитель?

Ответ: В приведенном примере значение TS согласно статье 1, пункт 2.4, составляет 120 °C. Если оборудование предназначено для работы при температурах не более 110 °C, то изготовитель должен указывать значение TS, равное 110 °C. В этом случае защитный ограничитель температуры должен быть установлен на 110 °C.

(Руководство 2/5 утверждено Рабочей группой «Давление» 24.03.2000.)

а) расчетное максимальное значение рабочей температуры в нормальных условиях эксплуатации, устанавливаемое с помощью термореле,

б) установка защитного ограничителя температуры, соответствующая предельному уровню перегрева?

Ответ: Правильный ответ — б).

Примечание. Изготовитель должен обеспечить надлежащий уровень надежности оборудования, позволяющий выдерживать остаточное тепловыделение после включения ограничителя нагрева.

(Руководство 2/12 утверждено Рабочей группой «Давление» 24.03.2000.)

Приложение ДА (обязательное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ
