ГОСТ Р 53925-2010 (ИСО 5746:2004). Национальный стандарт Российской Федерации. Плоскогубцы комбинированные. Общие технические требования, методы контроля и испытаний

(утв. и введен в действие Приказом Росстандарта от 12.11.2010 № 400-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 5547-86"]:::rst
  n1["ГОСТ Р 50121-92"]:::rst
  click n1 "https://bukva.ai/docs/standart-gost-r-58952-4-2020" "ГОСТ Р 50121-92. Национальный стандарт Российской Федерации. Плоскогубцы комбинированные. Технические условия"
  n2["ГОСТ 5547-93"]:::rst
  click n2 "https://bukva.ai/docs/pismo-19-22106" "ГОСТ 5547-93. Межгосударственный стандарт. Плоскогубцы комбинированные. Технические условия (принят Межгосударственным Советом по стандартизации, метрологии и сертификации от 21.10"
  n3["ГОСТ Р 53925-2010"]:::doc
  click n3 "https://bukva.ai/docs/gost-r-53925-2010" "ГОСТ Р 53925-2010. Национальный стандарт Российской Федерации. Плоскогубцы комбинированные. Общие технические требования, методы контроля и испытаний (утв. и введен в действие Прик"
  n2 --> n3
  n0 --> n2
  n1 --> n2
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 12 ноября 2010 г. № 400-ст

(ИСО 5746:2004)

Группа Г24

ОКП 39 2641

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2010 г. № 400-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 5746:2004 «Плоскогубцы и кусачки. Универсальные пассатижи и пассатижи Лайнмена. Размеры и испытательные значения величин» (ISO 5746:2004 «Pliers and nippers — Engineer's and „Lineman's“ pliers — Dimensions and test values»).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 2, 4, 6, 7 и в пунктах 3.1.2, 3.2.1, 3.2.3, 5.1 - 5.6, которые выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на комбинированные плоскогубцы (далее — плоскогубцы), предназначенные для захвата, манипулирования и перекусывания проволоки.

Настоящий стандарт не распространяется на плоскогубцы, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52787-2007 Инструмент шарнирно-губцевый. Технические требования (ИСО 5743-2004)

ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу (ИСО 6508-86)

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия (ИСО 2632-1-85, ИСО 2632-2-85)

ГОСТ 11516-94 Ручные инструменты для работ под напряжением до 1000 В переменного и 1500 В постоянного тока. Общие требования и методы испытаний (МЭК 900-87)

ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение

ГОСТ 26810-86 Инструмент слесарно-монтажный. Правила приемки

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Технические требования

3.1 Основные размеры

3.1.1 Плоскогубцы следует изготовлять исполнений:

1 — с удлиненными губками (универсального назначения);

2 — с короткими губками (для монтажных работ).

Плоскогубцы следует изготовлять без изолирующих рукояток или с изолирующими рукоятками в соответствии с ГОСТ 11516.

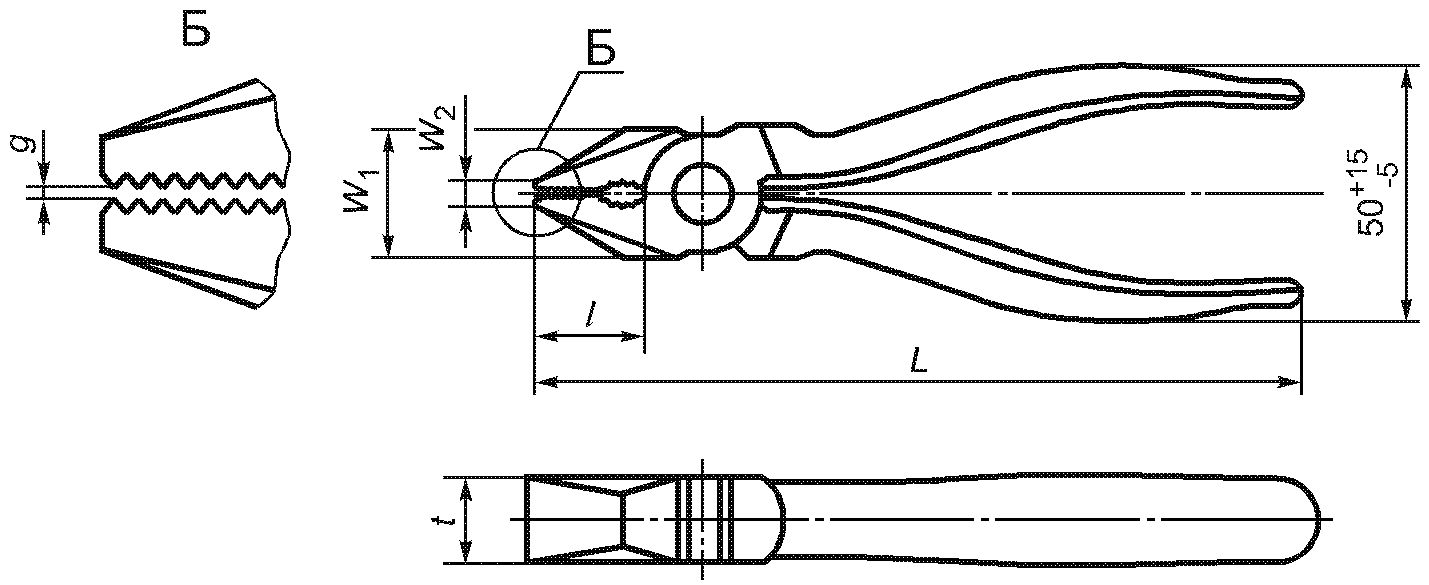

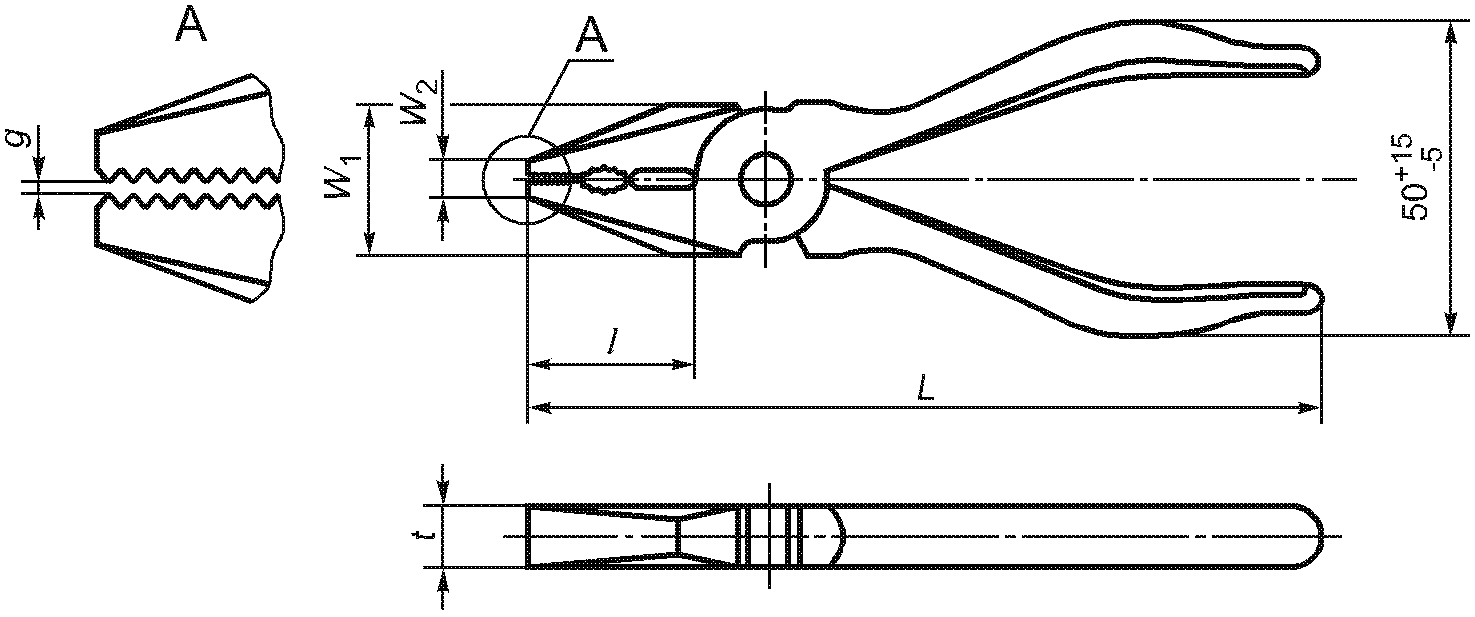

3.1.2. Основные размеры плоскогубцев должны соответствовать указанным на рисунке 1 и в таблице 1.

Исполнение 1

Исполнение 2

Примечания

2. Размер g измеряют при закрытых плоскогубцах.

Рисунок 1

Пример условного обозначения комбинированных плоскогубцев исполнения 1, общей длиной 200 мм, без изолирующих рукояток с покрытием Х9:

Плоскогубцы 1-200-Х9 ГОСТ Р 53925-2010

то же с изолирующими рукоятками:

Плоскогубцы 1-200-И-Х9 ГОСТ Р 53925-2010

3.2 Характеристики

3.2.1 Технические требования — по ГОСТ Р 52787.

3.2.2. Надежность (прочность и долговечность) и работоспособность плоскогубцев определяют выдерживанием нагрузок при испытаниях:

• на прочность рукояток;
• на кручение;
• на перекусывание режущими кромками проволоки.

Условия испытаний приведены в разделе 5.

3.2.3. Плоскогубцы, предназначенные для работы в электроустановках напряжением до 1000 В, должны соответствовать ГОСТ 11516.

3.2.4 Маркировка

На плоскогубцах должен быть четко нанесен товарный знак предприятия-изготовителя.

Маркировка плоскогубцев с изолирующими рукоятками — по ГОСТ 11516.

Остальная маркировка — по заказу потребителя.

4. Правила приемки

4.1. Приемка плоскогубцев — по ГОСТ 26810 и ГОСТ 11516.

5. Методы контроля и испытаний

5.1. Размеры плоскогубцев проверяют универсальными или специальными средствами измерений.

5.2 Контроль твердости — по ГОСТ 9013.

5.3. При контроле размерных параметров плоскогубцев применяют методы и средства измерения, погрешность которых должна быть не более значений, указанных в ГОСТ 8.051.

5.4. Шероховатость поверхностей плоскогубцев следует проверять сравнением с образцами шероховатости по ГОСТ 9378 или с контрольными образцами, имеющими параметры шероховатости поверхностей не более указанных в ГОСТ Р 52787 (раздел 3).

5.5. Качество гальванических покрытий проверяют по ГОСТ 9.301 и ГОСТ 9.302, лакокрасочных покрытий — по ГОСТ 9.032.

5.6. Усилие для раскрытия губок плоскогубцев не должно превышать 9,8 Н.

5.7 Испытания на прочность рукояток

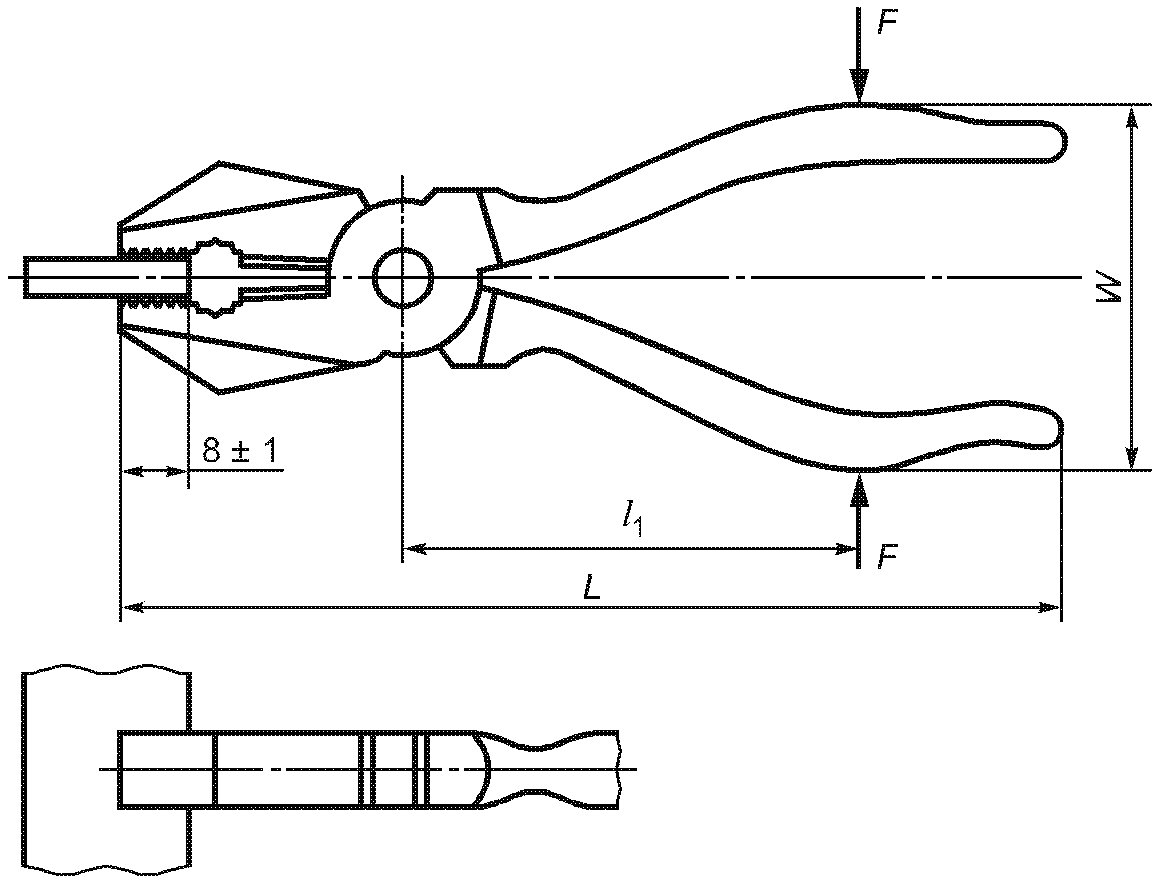

5.7.1. Испытания плоскогубцев на прочность рукояток проводят приложением нагрузки F в местах наибольшего расстояния между рукоятками на расстоянии l_{1} от оси шарнира.

5.7.2. Для испытаний между вершинами губок плоскогубцев вставляют образец, обеспечивающий зазор (3 +/- 1) мм. Размеры и профиль образца должны обеспечивать контакт на длине (8 +/- 1) мм от вершины губок. Образец для испытаний должен иметь твердость 30 — 40 HRC.

5.7.3. Первоначально к рукояткам прикладывают нагрузку 50 Н и измеряют расстояние между рукоятками W_{3} , увеличивают нагрузку до усилия F, указанного в таблице 2, затем уменьшают до 50 Н. Нагрузка должна быть приложена четыре раза. После этого повторно измеряют расстояние между рукоятками W_{4} на том же расстоянии l_{1} .

Разница между первым и вторым измерениями не должна превышать максимального значения остаточной деформации S = W_{3} - W_{4} , приведенного в таблице 2.

Примечание — Если испытание рукояток на прочность невозможно проводить на расстоянии l_{1} от оси шарнира, выбирают другое расстояние l_{1}\prime и вычисляют прилагаемую нагрузку F' по формуле

F\prime = \_\_\_\_ \frac{Fl_{1}}{l_{1}\prime} ,

5.7.4. Размеры l_{1} , значения нагрузок F и остаточной деформации S при испытании плоскогубцев должны соответствовать указанным на рисунке 2 и в таблице 2.

Рисунок 2

5.7.5. После испытания не должно быть деформации инструмента, влияющей на его использование по назначению.

5.8 Испытания на кручение

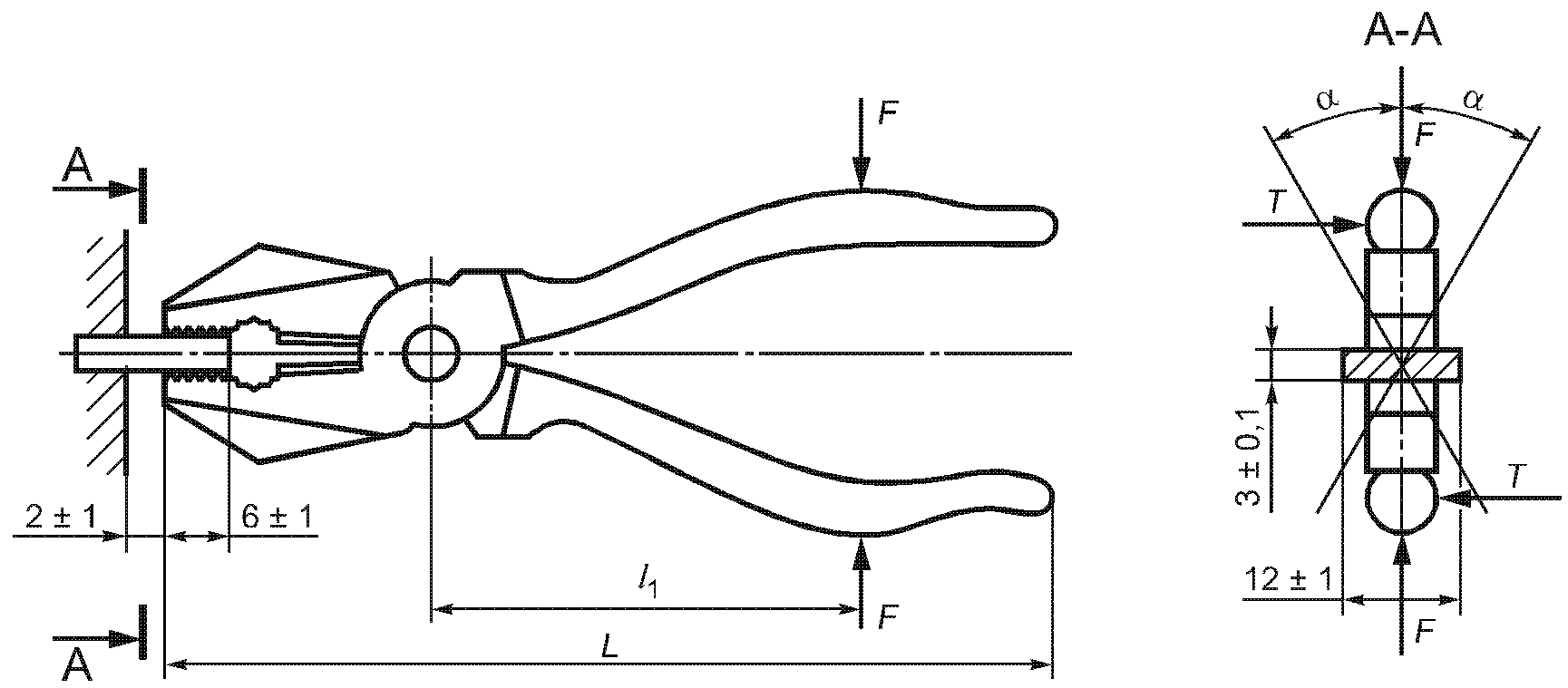

5.8.1. При испытаниях плоскогубцев на кручение плоской зажимной поверхностью плоскогубцев захватывают образец-пластину толщиной (3,0 +/- 0,1) мм, шириной (12 +/- 1) мм. Образцы должны иметь твердость 45 — 50 HRC.

5.8.2. К рукояткам прикладывают сжимающую нагрузку 50 Н на расстоянии l_{1} от оси шарнира для того, чтобы противодействовать крутящему моменту. Крутящий момент T прикладывают в обоих направлениях.

5.8.3. Значения крутящего момента и допустимого угла поворота \alpha приведены на рисунке 3 и в таблице 3.

Рисунок 3

Таблица 3

5.8.4. Любое ослабление шарнира или остаточная деформация губок, являющиеся результатом испытаний, не должны влиять на использование плоскогубцев по назначению.

5.9 Испытания на перекусывание

5.9.1. Испытания на перекусывание проводят на проволоке средней твердости диаметром 1,6 мм и прочностью на растяжение 1600 МПа.

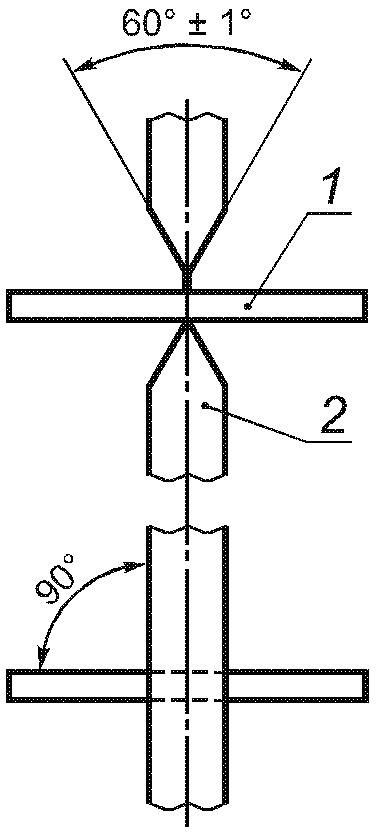

5.9.2. Перед испытанием плоскогубцев на перекусывание проводят калибровку проволоки на силу перекусывания на испытательном оборудовании, схема работы которого приведена на рисунке 4.

5.9.3. Испытательное оборудование включает в себя два твердосплавных резца, режущие кромки которых заточены под углом 60° +/- 1° с радиусом закругления при вершине 0,3 мм. Режущие кромки резцов располагают параллельно друг другу и под прямым углом к испытуемой проволоке. Затем фиксируют силу, необходимую для перекусывания. Среднее значение трех измерений должно соответствовать значению F_{2} = (1800 \pm 90)\text{Н} .

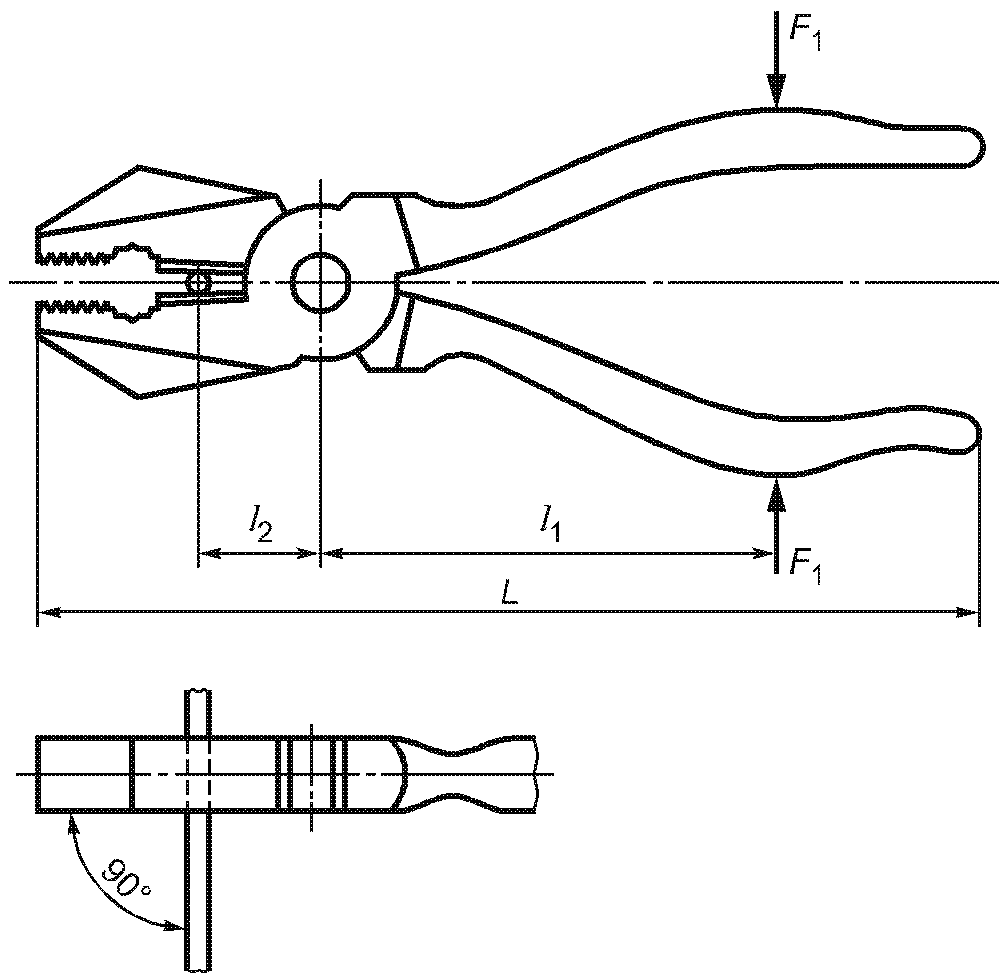

5.9.4. Для испытания на перекусывание проволоку вставляют в губки плоскогубцев на расстоянии l_{2} от оси шарнира и прикладывают нагрузку F_{1} к рукояткам в точках на расстоянии l_{1} . Размеры l_{1} , l_{2} , значение нагрузки F_{1} должны соответствовать указанным на рисунке 5 и в таблице 4.

Примечание — Для плоскогубцев, имеющих другое соотношение рычагов (l_{1}\text{и }l_{2}) , отличающееся от данных, приведенных в таблице 4, проводится пересчет наибольшей нагрузки перекусывания F_{1}\prime по формуле

где A — поправочный коэффициент, равный 1,6 для проволоки средней твердости;

F_{2} — сила резания, равная (1800 +/- 90) Н.

5.9.5. После испытаний на режущих кромках не должно быть зазубривания и других дефектов, влияющих на работоспособность.

5.9.6. После испытаний плоскогубцы должны быть способны перекусывать мягкую медную, медно-оловянную или бронзовую проволоку с прочностью на растяжение 740 — 830 МПа диаметром 1 мм и длиной 25 мм.

5.9.7. Проволока должна быть расположена перпендикулярно к режущим кромкам плоскогубцев, поддерживаться только губками плоскогубцев и перекусываться усилием руки полностью без смятия и изгиба.

6. Транспортирование и хранение

6.1. Транспортирование и хранение — по ГОСТ 18088 и ГОСТ 11516.

7. Гарантии изготовителя

7.1. Изготовитель гарантирует соответствие плоскогубцев требованиям настоящего стандарта при соблюдении условий применения и хранения, установленных настоящим стандартом.

Приложение ДА (обязательное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ НАЦИОНАЛЬНЫХ И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ

Таблица ДА.1
