ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007). Национальный стандарт Российской Федерации. Электростатика. Защита электронных устройств от электростатических явлений. Общие требования
(утв. и введен в действие Приказом Ростехрегулирования от 15.12.2009 № 1198-ст)
Внимание
Документ утратил силу с 1 августа 2019 года в связи с изданием Приказа Росстандарта от 14.05.2019 № 185-ст. Взамен введен в действие ГОСТ IEC 61340-5-1-2019. Документ утратил силу с 1 августа 2019 года в связи с изданием Приказа Росстандарта от 14.05.2019 № 185-ст. Взамен введен в действие ГОСТ IEC 61340-5-1-2019. Документ введен в действие с 1 сентября 2010 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р 53734.5.1-2009"]:::rst click n0 "https://bukva.ai/docs/gost-r-53734-5-1-2009" "ГОСТ Р 53734.5.1-2009. Национальный стандарт Российской Федерации. Электростатика. Защита электронных устройств от электростатических явлений. Общие требования (утв. и введен в дей" n1["ГОСТ IEC 61340-5-1-2019"]:::rst click n1 "https://bukva.ai/docs/standart-gost-iec-61340-5-1-2019" "ГОСТ IEC 61340-5-1-2019. Межгосударственный стандарт. Электростатика. Защита электронных устройств от электростатических явлений. Общие требования (введен в действие Приказом Росст" n2["ГОСТ IEC 61340-5-1-2025"]:::doc n0 --> n1 n1 --> n2 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 15 декабря 2009 г. № 1198-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАЩИТА ЭЛЕКТРОННЫХ УСТРОЙСТВ ОТ ЭЛЕКТРОСТАТИЧЕСКИХ ЯВЛЕНИЙ
Electrostatics. Protection of electronic devices from electrostatics phenomena. General requirements
IEC 61340-5-1:2007 Electrostatics — Part 5-1: Protection of electronic devices from electrostatics phenomena — General requirements (MOD)
(МЭК 61340-5-1:2007)
1 сентября 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом «Всероссийский научно-исследовательский институт сертификации» (ОАО «ВНИИС») и Закрытым акционерным обществом «Научно-производственная фирма „Диполь“ (ЗАО „Научно-производственная фирма „Диполь“).»
2. Внесен Техническим комитетом по стандартизации ТК 072 «Электростатика».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 1198-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61340-5-1:2007 «Электростатика. Часть 5-1. Защита электронных устройств от электростатических явлений. Общие требования» (МЭК 61340-5-1:2007. Electrostatics — Part 5-1: «Protection of electronic devices from electrostatics phenomena — General requirements») путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт разработан с целью установления технических и организационных требований к программе управления электростатическими разрядами (программа ЭСР-управления), необходимой для работы с чувствительными к электростатическому разряду компонентами (ЧЭСР-компоненты), при ее разработке, утверждении, внедрении, выполнении и обучении персонала. В основе стандарта лежат следующие принципы управления электростатическими разрядами (ЭСР-управление):
- предотвращение переноса заряда между несущими электростатический заряд токопроводящими объектами (персоналом и, особенно, автоматически управляемым оборудованием) и ЧЭСР-компонентами.
Это обеспечивается связью или электрическим соединением всех проводников, находящихся поблизости, включая персонал, с известным заземлением или специально устроенным заземлением (как это делается на борту корабля или самолета). Такое устройство формирует эквипотенциальное равновесие между всеми проводящими объектами и персоналом. Электростатическая защита может поддерживаться при разности потенциалов, отличной от «нулевого» потенциала напряжения земли, поскольку все проводящие объекты в системе имеют одинаковый потенциал;
- предотвращение переноса заряда между любыми несущими электростатический заряд ЧЭСР-компонентами (перенос заряда может произойти в результате прямого контакта/разъединения или при образовании поля). Диэлектрики не теряют свой электростатический заряд при контакте с землей. Ионизационные системы обеспечивают нейтрализацию зарядов диэлектриков (материалы схемных плат и упаковки некоторых изделий являются примерами диэлектриков). Оценка опасности электростатического разряда (ЭСР-опасность), формируемой электростатическими зарядами на диэлектриках, помещенных на рабочий стол, должна гарантировать, что предпринимаются меры в соответствии с имеющимся риском;
- применение защитной упаковки за пределами участка, защищенного от электростатического разряда (УЗЭ), где невозможно контролировать перечисленные выше явления. Защита от электростатического разряда может достигаться помещением ЧЭСР-компонентов в антистатические материалы, причем тип материала зависит от ситуации и назначения. Антистатические рассеивающие материалы могут обеспечивать адекватную защиту внутри УЗЭ. За пределами УЗЭ рекомендуется использовать материалы, экранирующие статические разряды. Несмотря на то, что такие материалы не рассматриваются в данном стандарте, необходимо понимать их различия.
У каждой компании свой производственный процесс, поэтому для создания оптимальной программы ЭСР-управления требуются различные элементы ЭСР-управления. Необходимо, чтобы способы контроля осуществлялись в соответствии со всеми требованиями и тщательно документировались в плане программы ЭСР-управления.
Обучение является важной частью программы ЭСР-управления и гарантирует компетентность персонала в работе, соответствующей плану программы ЭСР-управления, а также в вопросах эксплуатации оборудования и методиках. Обучение формирует представление о важности вопросов электростатических разрядов (ЭСР). Необученный персонал часто является главным источником риска, связанного с электростатическим разрядом (ЭСР-риск). Обучение сотрудников — это первый эффективный шаг защиты от повреждений, вызванных ЭСР.
Регулярные проверки и тесты гарантируют, что оборудование эффективно, а программа ЭСР-управления выполняется.
Формирование электростатического заряда происходит при физическом контакте, разделении или трении материалов, потоков твердых частиц, жидкостей или насыщенных взвесями газов. Наиболее распространенными источниками ЭСР являются: несущий электростатический заряд персонал, проводники, полимерные материалы и технологическое оборудование. Повреждение, вызванное ЭСР, происходит, если:
- человек или объект, несущий электростатический заряд, вступает в контакт с ЧЭСР-компонентами;
- ЧЭСР-компонент вступает в контакт с сильно проводящей поверхностью, находясь под воздействием электростатического поля;
- ЧЭСР-компонент, несущий электростатический заряд, вступает в контакт с проводящей поверхностью (безотносительно ее заземленности), имеющей иной электрический потенциал.
Примерами ЧЭСР-компонентов являются микросхемы, дискретные полупроводниковые приборы, толстопленочные и тонкопленочные резисторы, гибридные устройства, печатные платы и пьезоэлектрические кристаллы. Можно определить чувствительность компонентов, воздействуя на них моделируемыми ЭСР. Уровень чувствительности, определяемый испытанием с использованием моделируемых электростатических явлений, необязательно должен соответствовать уровню чувствительности в реальных условиях. Однако испытания используются для составления базы данных сравнительной чувствительности компонентов аналогичного типа разных изготовителей. Для определения чувствительности используются три модели ЭСР: модель человеческого тела (МЧТ), механическая модель (ММ) и модель заряженного устройства (МЗУ).
1. Область применения
Настоящий стандарт устанавливает организационные и технические требования к разработке, утверждению, внедрению и выполнению программы ЭСР-управления для производств, осуществляющих изготовление, технологическую обработку, сборку, монтаж, установку, упаковку, маркировку, обслуживание, испытание, проверку, транспортировку или какие-либо другие операции, выполняемые с электрическими и электронными деталями, узлами и оборудованием, восприимчивыми к воздействию ЭСР, равных 100 В или более в соответствии с МЧТ.
Примечание. Руководство по применению настоящего стандарта приведено в ГОСТ Р 53734.5.2-2009 (МЭК 61340-5-2:2007) [1].
Требования настоящего стандарта не распространяются на взрывные устройства, горючие жидкости, газы и порошки.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 50571.26-2002. Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Раздел 534. Устройства для защиты от импульсных перенапряжений (МЭК 60364-5-534:1997, MOD)
ГОСТ Р 51350-99. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования (МЭК 61010-1-90, MOD)
ГОСТ Р МЭК 61140-2000. Защита от поражения электрическим током. Общие положения по безопасности, обеспечиваемой электрооборудованием и электроустановками в их взаимосвязи (МЭК 61140-97, IDT)
ГОСТ 12.1.030-81. Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте используются следующие термины с соответствующими определениями:
3.1. Общая точка заземления (Common Ground Point): заземленное устройство или место, где соединяются проводники от двух или более элементов ЭСР-управления.
3.2. Общая точка соединения (Common Connection Point): устройство или место, где соединяются проводники от двух или более элементов ЭСР-управления, чтобы привести защитные элементы к одному и тому же потенциалу путем эквипотенциального соединения.
3.3. Эквипотенциальное соединение (equipotential bond): электрическое соединение открытых токопроводящих частей (или элементов, используемых для ЭСР-управления), обеспечивающее нахождение их под одним и тем же потенциалом, как в нормальных условиях, так и в состоянии и условиях неисправности.
3.4. Элементы ЭСР-управления (ESD control items): материалы или изделия, предназначенные для предотвращения образования электростатического заряда и/или распространения сформированных электростатических зарядов и для защиты ЧЭСР-компонентов от повреждения.
3.5. Функциональное заземление (functional ground): подключение к земле посредством клеммы в целях, отличных от электробезопасности.
3.6. Организация (organization): компания, группа или орган, применяющие ЧЭСР-компоненты.
3.7. Защитное заземление (protective earth): подключение к земле посредством клеммы в целях электробезопасности.
4. Сокращения
В настоящем стандарте устанавливают следующие сокращения:
- ЭСР — электростатический разряд;
- программа ЭСР-управления — программа управления электростатическими разрядами;
- ЧЭСР-компоненты — чувствительные к электростатическому разряду компоненты;
- ЭСР-управление — управление электростатическим разрядом;
- ЭСР-опасность — опасность электростатического разряда;
- УЗЭ — участок, защищенный от электростатического разряда;
- ЭСР-риск — риск, связанный с электростатическим разрядом;
- МЧТ — модель человеческого тела;
- ММ — механическая модель;
- МЗУ — модель заряженного устройства;
- ЭСР-координатор — лицо, отвечающее за все аспекты защиты от ЭСР;
- ЭСР-защита — защита от электростатического разряда;
- ЭСР-защищенное рабочее место — защищенное от электростатического разряда место.
5. Безопасность персонала
Методики и оборудование, применяемые на производстве, не должны подвергать персонал опасным воздействиям. Пользователи обязаны выбирать оборудование в соответствии с действующим законодательством, обязательными требованиями нормативных документов, а также внутренней и внешней политикой предприятия. Настоящий стандарт не может заменить или отменить какие-либо требования относительно безопасности персонала.
Необходимо принимать меры по снижению электрической опасности и выполнять инструкции по правильному заземлению оборудования.
6. Программа ЭСР-управления
6.1. Общие положения
6.1.1 Требования к программе ЭСР-управления
Программа ЭСР-управления, созданная с учетом требований настоящего стандарта, должна минимизировать повреждения изделий, чувствительных к воздействию электростатических разрядов, равных 100 В или более при использовании МЧТ согласно стандарту МЭК 60749-26 [2]. Программа должна включать как организационные, так и технические требования к методам и средствам ЭСР-управления согласно настоящему стандарту. Организация должна разработать программу управления, выполнять ее, вести документацию, проверять программу на соответствие требованиям, изложенным в настоящем стандарте.
6.1.2 ЭСР-координатор
Организация должна назначить лицо, отвечающее за все аспекты ЭСР-защиты на предприятии, а также за выполнение требований настоящего стандарта, включая разработку, документирование, поддержание и проверку соответствия программы ЭСР-управления.
6.1.3 Внесение изменений
Данный стандарт или какая-либо его часть может применяться не ко всем задачам организации. Внесение изменений в программу ЭСР-управления осуществляется после оценки прикладной задачи, по результатам которой требования могут изменяться, добавляться или исключаться. Все решения по внесению изменений, включая причины и техническое обоснование, должны документироваться.
6.2. Организационные требования к программе ЭСР-управления
6.2.1 План программы ЭСР-управления
В плане выполнения программы ЭСР-управления должны быть предусмотрены следующие составные части:
План является основным документом для выполнения и проверки программы. Цель плана заключается в создании комплексной программы, соответствующей требованиям системы управления качеством в организации.
6.2.2 План обучения
В плане обучения указывается весь персонал, который должен пройти обучение, а именно персонал, имеющий отношение к ЧЭСР-компонентам. План должен включать начальное обучение персонала, прежде чем будет начата работа с ЧЭСР-компонентами. В плане должны указываться тип и периодичность обучения. Он должен включать требования по хранению записей об обучении и требования к документу, в котором эти записи хранятся. Организация самостоятельно выбирает методы и способы обучения. План обучения должен включать описание методов обучения, чтобы гарантировать его адекватность.
6.2.3 План проверки соответствия
План проверки соответствия должен быть принят, чтобы гарантировать выполнение требований программы ЭСР-управления. Мониторинг процессов (измерения) должен осуществляться в соответствии с планом проверки соответствия, который определяет технические требования, пределы измерений и частоту проверки. В плане проверки соответствия должны указываться методы испытаний, используемые для мониторинга процессов и измерений. Если в организации используются методы испытаний, отличные от указанных в настоящем стандарте, необходимо доказать, что результаты этих испытаний соответствуют требованиям стандарта. Необходимо создавать и хранить записи проверки, которые подтверждают соответствие техническим требованиям.
Выбранное для испытаний оборудование должно выполнять измерения, определенные в плане проверки соответствия.
6.3. Технические требования к плану программы ЭСР-управления
Ниже приведены основные технические требования, которые необходимо учитывать при разработке программы ЭСР-управления.
Установленные пределы основываются на методах проверки или стандартах, приведенных в таблицах данного подраздела. План проверки должен содержать указания по оценке соответствия установленным пределам. Эти методы могут совпадать с методами проверки, приведенными в таблицах, так и отличаться от них. Методы проверки и пределы, отличные от методов, приведенных в таблицах 1 - 4, должны быть технически обоснованы. Некоторые технические элементы, перечисленные в таблицах 1 - 4, не имеют нижнего предела сопротивления. Тем не менее, минимальное значение сопротивления должно устанавливаться по причинам безопасности.
В этом случае рекомендуем принимать во внимание соответствующие требования действующих обязательных нормативных документов и/или стандартов ГОСТ Р МЭК 61140, ГОСТ Р 51350, МЭК/ТС 60479-1 [3], МЭК/ТС 60479-2 [4] и серии стандартов МЭК 60364 [5].
6.3.1 Системы заземления/эквипотенциального соединения
Чтобы исключить ущерб от ЭСР, необходимо устранить разность потенциалов между чувствительными к ЭСР элементами и другими проводниками, с которыми они могут соприкасаться, например персоналом, автоматизированным погрузочно-разгрузочным, стационарным и подвижным оборудованием. Чтобы устранить разность потенциалов, все проводящие и рассеивающие элементы должны соединяться с землей или друг с другом (эквипотенциальное соединение). Это может быть осуществлено тремя разными способами:
Первый и наиболее предпочтительный способ заземления — защитное заземление, если таковое имеется. В этом случае элементы ЭСР-управления и заземленный персонал подключены к защитному заземлению. Пример показан на рисунке 1;

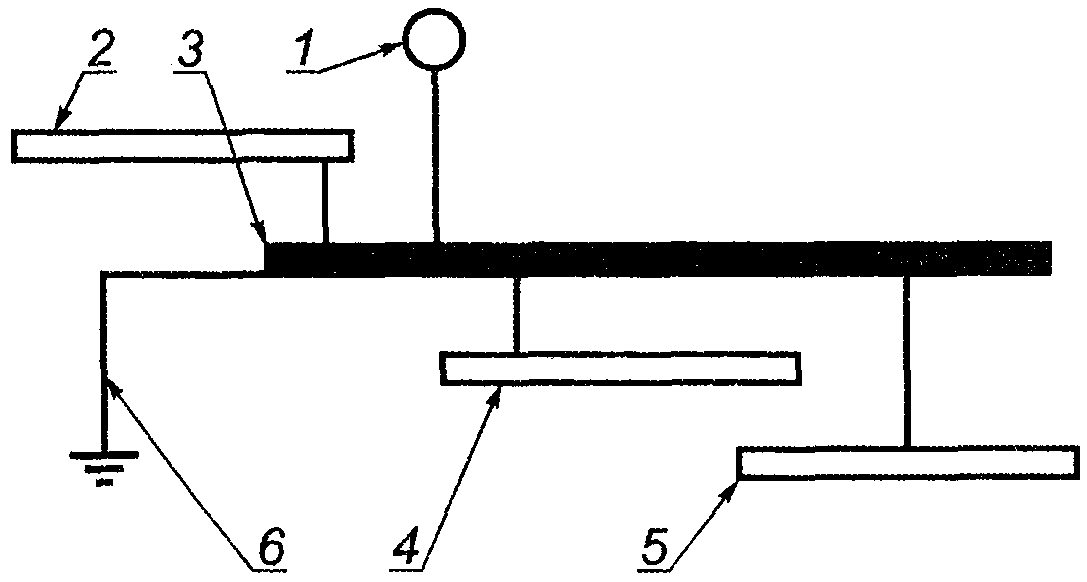

Условные обозначения: 1 — антистатический браслет и провод;
2 — рабочая поверхность; 3 — общая точка заземления;
4 — напольное антистатическое покрытие;
5 — антистатический пол; 6 — функциональное заземление
или защитное заземление (функциональное заземление
должно соединяться с защитным заземлением)
Рисунок 1. Схема УЗЭ с точками заземления
Второй допустимый способ заземления — это использование функционального заземления. Проводник может представлять собой заземляющий стержень или штырь, который используется для заземления элементов ЭСР-управления в производственном помещении. Чтобы устранить разность потенциалов между защитным заземлением и функциональным заземлением, настоятельно рекомендуется, чтобы эти две системы были электрически связаны друг с другом. Пример показан на рисунке 1;
Если в производственном помещении нет возможности для заземления, электростатическая защита может быть обеспечена путем соединения всех элементов ЭСР-управления в общей точке соединения. Пример показан на рисунке 2. Максимальное сопротивление между любым элементом защиты и общей точкой соединения должно соответствовать пределам, указанным для этих элементов защиты в таблицах 1 и 2.

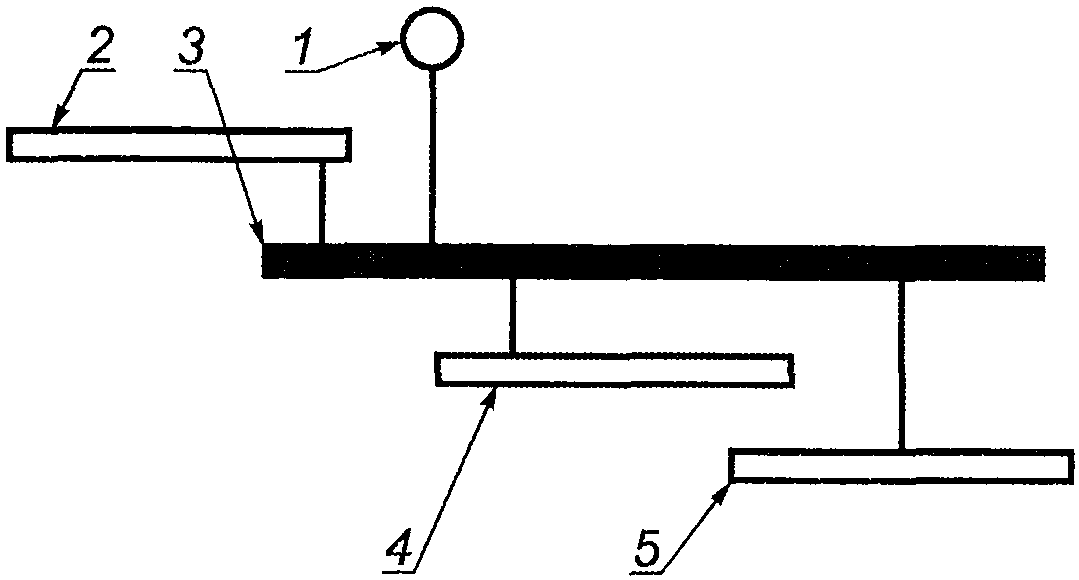

Условные обозначения: 1 — антистатический браслет и провод;
2 — рабочая поверхность; 3 — общая точка заземления;
4 — напольное антистатическое покрытие;
5 — антистатический пол
Требования к заземлению/соединению
| Метод заземления | Метод испытания/стандарт | Требуемый предел |
|---|---|---|
| Защитное заземление | ГОСТ 12.1.030 | Пределы, установленные в ГОСТ 12.1.030 |
| Функциональное заземление | ГОСТ 12.1.030 | Пределы, установленные в ГОСТ 12.1.030 |
| Эквипотенциальное соединение | См. прилагаемую технологию выполнения из таблиц 2 и 3 | См. пределы для каждого элемента ЭСР-управления в таблицах 2 и 3 |
Требования к заземлению персонала
| Элемент ЭСР-управления | Приемка продукции | Проверка соответствия | ||
| Способ измерений | Предел | Способ измерений | Предел | |
| Провода антистатических браслетов | МЭК 61340-4-6 [[6]](#p100206) | 6 < 5 x 10 Ом или определяемое пользователем значение | См. «Антистатический браслет» | |
| Сопротивление антистатического браслета | МЭК 61340-4-6 [[6]](#p100206) | |||
| - внутри | 5 <= 1 x 10 Ом | Не применяется | ||
| - снаружи | 7 > 1 x 10 Ом | Не применяется | ||
| Антистатический браслет (см. примечание 1) | Не применяется | Приложение А.1 | 7 R < 3,5 x 10 Ом | |
| Обувь | МЭК 61340-4-3 [[7]](#p100207) | Проводящая: 5 < 1 x 10 Ом Рассеивающая: 5 8 1 x 10 <= R<= 10 Ом | См. «Сотрудник-обувь» | |
| Система | МЭК 61340-4-5 | 7 R < 3,5 x 10 Ом или | См. «Сотрудник-обувь» | |
| «сотрудник-» | [[8]](#p100208) | g | ||
| обувь-пол» | 9 R < 1,0 x 10 Ом и g напряжение тела < 100 В (среднее из 5 самых высоких значений) | |||
| Система «сотрудникобувь» | Не применяется | Приложение А.1 | 7 R < 3,5 x 10 Ом | |
| Примечание 1. Если антистатическая одежда является частью системы заземления «Антистатический браслет», общее сопротивление системы, включающее сотрудника, одежду и провод заземления, должно быть менее | ||||
| 7 | ||||
| 3,5 x 10 Ом. | ||||
| Примечание 2. Используемый в этой таблице символ R означает g сопротивление относительно земли. | ||||
Любая из систем заземления/устранения разности потенциала в настоящем стандарте будет именоваться «заземление».
6.3.2 Заземление персонала
При работе с ЧЭСР-компонентами персонал должен иметь заземление или эквипотенциальное соединение в соответствии с требованиями, изложенными ниже. Если персонал находится на ЭСР-защищенном рабочем месте, сотрудники должны быть заземлены через антистатические браслеты.
Для работы стоя персонал может заземляться либо с помощью антистатических браслетов, либо с помощью системы заземления «напольное покрытие-обувь». Если используется система «напольное покрытие-обувь», необходимо соблюдать два условия:
- общее сопротивление системы (от сотрудника — через обувь и покрытие к заземляющему оборудованию) должно быть менее 3,5 \cdot 10^{7}\text{Ом} ;
- максимальное создаваемое телом напряжение должно быть менее 100 В; общее сопротивление системы должно быть менее 1 \cdot 10^{9}\text{Ом} .
6.3.3 Участки, защищенные от электростатического разряда (УЗЭ)
Работа с ЧЭСР-компонентами без защитного покрытия или упаковки должна выполняться в УЗЭ. Перед входом в УЗЭ должны быть установлены хорошо видимые персоналу предупредительные знаки.
Примечание 1. УЗЭ может представлять собой все здание, помещение или единичное рабочее место.
Доступ в УЗЭ должен быть ограничен только персоналом, прошедшим обучение. Необученный персонал не должен допускаться к операциям с ЧЭСР-компонентами.
Все неосновные диэлектрики (пластик или бумага), такие как чашки, контейнеры для продуктов питания, личные вещи должны быть удалены с рабочих или других мест, где используют незащищенные ЧЭСР-компоненты.
ЭСР-опасность, связанная с необходимостью применения диэлектриков, должна быть оценена, чтобы гарантировать следующее:
- электростатическое поле в месте, где используются ЧЭСР-компоненты, не превышает 10000 В/м;
- электростатический потенциал, измеряемый на поверхности изоляторов, необходимых для работы, не должен превышать 2000 В, в противном случае рекомендуется размещать их на расстоянии минимум 30 см от ЧЭСР-компонентов.
Если измеренное электростатическое поле или потенциал поверхности превышает установленные пределы, необходимо использовать ионизацию или другие методы ослабления заряда.
При использовании ЧЭСР-компонентов создание УЗЭ необходимо. Однако существует множество разных способов формирования программы ЭСР-управления. Приведенная ниже таблица перечисляет некоторые из возможных элементов ЭСР-управления, которые можно использовать для управления статическим электричеством. Для тех элементов ЭСР-управления, которые выбраны для использования в программе ЭСР-управления, указанный диапазон становится обязательным.
Примечание 2. Если пределы, указанные в таблице 3, превышены, программа ЭСР-управления должна включать положение о внесении изменений в соответствии с требованиями, изложенными в 5.1.3.
| Элемент ЭСР-управления | Приемка продукции (см. примечание 1) | Проверка соответствия (см. примечание 2) | ||
| Способ измерений | Предел (см. примечание 3) | Способ измерений | Предел (см. примечание 3) | |
| Рабочие поверхности, стеллажи хранения и тележки | МЭК 61340-2-3 [[9]](#p100209) | 9 R < 1 x 10 Ом gp 9 R < 1 x 10 Ом p-p (см. примечание 6) | МЭК 61340-2-3 [[9]](#p100209) | 9 R < 1 x 10 Ом g |
| Пол | МЭК 61340-4-1 [[10]](#p100210) (см. примечания 4 и 5) | 9 R < 1 x 10 Ом gp | МЭК 61340-4-1 [[10]](#p100210) | 9 R < 1 x 10 Ом g |
| Ионизация | МЭК 61340-4-7 [[11]](#p100211) | МЭК 61340-4-7 [[11]](#p100211) | ||
| Ослабление (1000 В до 100 В) | < 20 с | Ослабление (1000 В до 100 В) | < 20 с | |
| Напряжение смещения | < +/- 50 В | Напряжение смещения | < +/- 50 В | |
| Стул | МЭК 61340-2-3 [[9]](#p100209) (измерения сопротивления до заземляемой точки — 8.6.3) | 10 R < 1 x 10 Ом gp | МЭК 61340-2-3 [[9]](#p100209) (8.6.3 за исключением измерения относительно земли) | 10 R < 1 x 10 Ом gp |
| Одежда | МЭК 61340-4-9 [[12]](#p100212) | 12 R < 1 x 10 Ом p-p | МЭК 61340-4-9 [[12]](#p100212) | 12 R < 1 x 10 Ом p-p |
| Одежда (заземляемая) (см. примечание 7) | МЭК 61340-4-9 [[12]](#p100212) | 9 R < 1 x 10 Ом p-p | МЭК 61340-4-9 [[12]](#p100212) | 9 R < 1 x 10 Ом p-p |
| Примечание 1. При приемке продукции параметры окружающей среды при испытаниях должны быть 12%-ной относительной влажности и 23 °C. | ||||
| Примечание 2. Методы испытания при проверке соответствия относятся только к базовой методике испытания. Не ожидается, что метод испытания должен соблюдаться полностью. | ||||
| Примечание 3. Символы, используемые в этой таблице: R — p-p сопротивление от точки до точки, R — сопротивление относительно земли и gp | ||||
| R — сопротивление до точки заземления. g Примечание 4. Максимально допустимое напряжение, разрешенное для измерения, которое может использоваться в программе ЭСР-управления согласно требованиям настоящего стандарта, составляет 100 В. | ||||
| Примечание 5. Если покрытие пола используется для заземления персонала, работающего с ЧЭСР-компонентами, см. соответствующие системные | ||||
| требования, указанные в таблице 2. Примечание 6. В ситуациях, опасных с точки зрения разряда от заряженного устройства (модель МЗУ), рекомендуется установить нижний 4 предел сопротивления от точки до точки в 1 x 10 Ом. | ||||
| Примечание 7. Если заземляемая одежда используется как часть первичного пути заземления сотрудника (сотрудник соединяется с одеждой, которая соединяется с проводом заземления, прикрепленным к земле), тогда максимальное сопротивление от тела сотрудника до заземления должно 7 составлять 3,5 x 10 Ом. | ||||
7. Упаковка
Защитная упаковка должна отвечать требованиям заказчика и оговариваться в контрактах, заказах на покупку, чертежах и/или другой документации. Если заказчик не оговаривает требования к защитной упаковке, организация сама должна определить требования, предъявляемые к защитной упаковке ЧЭСР-компонентов в рамках разработанного плана. Требования к упаковке должны устанавливаться для перемещения ЧЭСР-компонентов внутри УЗЭ, между УЗЭ, за пределами УЗЭ и для транспортирования к заказчику (см. Введение).
При выборе материала упаковки и методов испытаний следует использовать данные таблицы 4.
| Элемент управления ЭСР (материал упаковки) | Метод испытания (см. примечание 2) | Требуемый диапазон |
| Статически рассеивающий | МЭК 61340-2-3 [[9]](#p100209) | 5 11 1 x 10 <= R < 1 x 10 Ом s (см. примечание 1) |
| Проводник | МЭК 61340-2-3 [[9]](#p100209) | 2 5 1 x 10 <= R < 1 x 10 Ом s |
| Диэлектрик | МЭК 61340-2-3 [[9]](#p100209) | 11 R >= 1 x 10 Ом s |
| Экранирующий разряд (пакеты) | МЭК 61340-4-8 [[13]](#p100213) | < 50 нДж |
| Примечание 1. См. МЭК 61340-2-3 [[8]](#p100208); используйте методику для поверхностного сопротивления (R ), чтобы выполнить эти измерения. s Примечание 2. Для приемки материалов упаковки испытание должно проводиться при следующих параметрах окружающей среды — 12% и относительной влажности 23 °C. | ||
8. Маркировка
Маркировка ЧЭСР-компонентов, оборудования и упаковки должна соответствовать требованиям заказчика и оговорена в контрактах, заказах на покупку, чертежах и/или другой документации. Если заказчик не оговаривает требования к маркировке, организация при разработке плана программы ЭСР-управления должна сама принять решение о необходимости применения маркировки. Если определено, что маркировка требуется, это должно документироваться как часть плана.

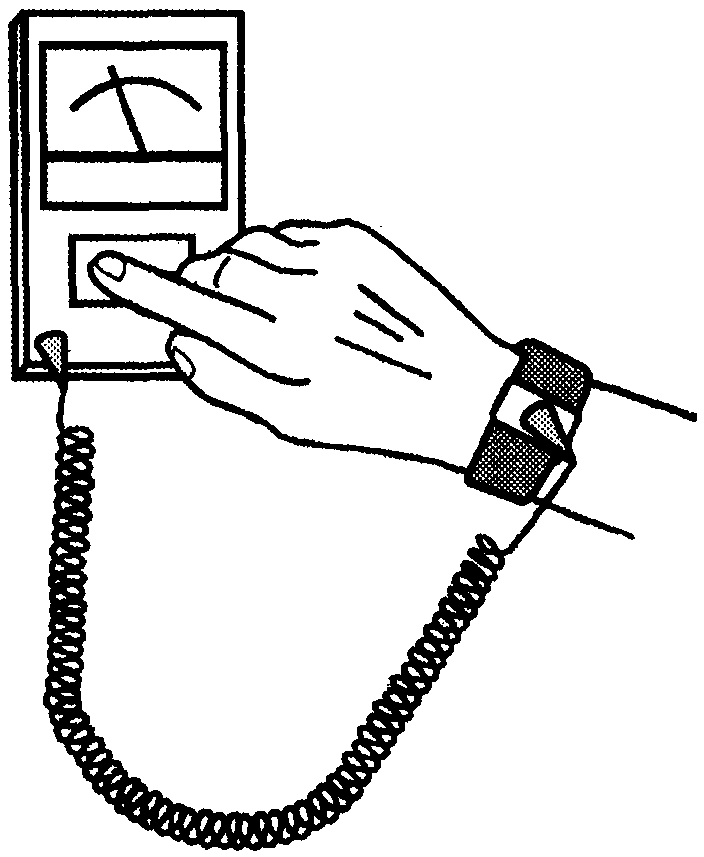

<1> Испытания антистатического браслета проводятся в составе системы «человек-браслет» и в условиях, предусмотренных требованиями по безопасности.
Наденьте антистатический браслет на руку и подключите свободный конец провода к измерительному прибору. Пластину, соприкасающуюся с рукой, следует прижать, чтобы убедиться, что значение сопротивления браслета находится в допустимых пределах. Для измерения может использоваться прибор или другое оборудование, позволяющее измерять сопротивление в диапазоне от 5,0 \cdot 10^{4}\text{Ом} до, как минимум, 1 \cdot 10^{8}\text{Ом} . Напряжение разомкнутой цепи тестера должно составлять от 9 до 40 В. Пример типичного устройства тестирования показан на рисунке А.1.

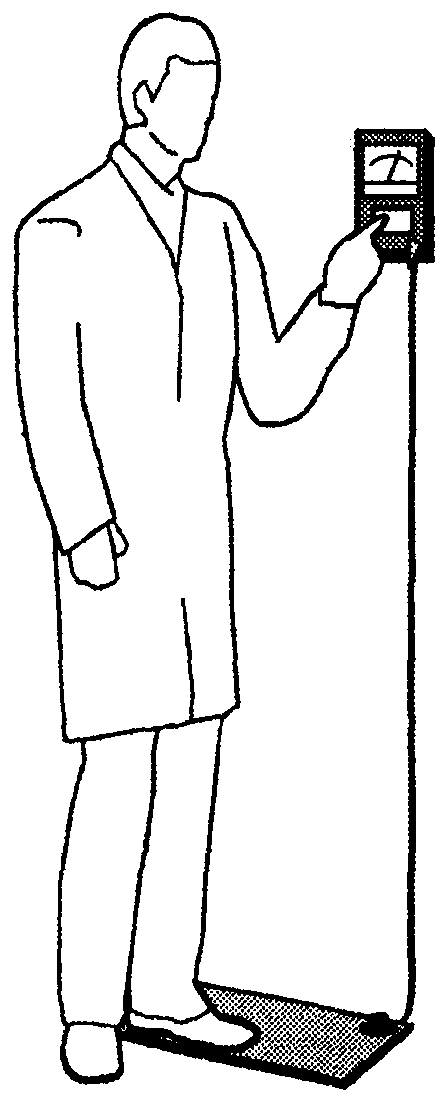

А.2. Методика испытания обуви (пример)
Встаньте одной ногой на проводящий электрод. Пластину, соприкасающуюся с рукой, следует прижать, чтобы убедиться, что сопротивление системы «сотрудник — обувь» находится в допустимых пределах (см. рисунок А.2). Измерительным прибором может быть тестер или другое оборудование, позволяющее измерять сопротивление в диапазоне от 5 \cdot 10^{4}\text{Ом} до, как минимум, 1 \cdot 10^{8}\text{Ом} . Напряжение разомкнутой цепи тестера обычно составляет от 9 до 40 В. Пример типичного устройства тестирования показан на рисунке А.2.
Рисунок А.2. Тестирование обуви (пример)
БИБЛИОГРАФИЯ
1. ГОСТ Р 53734.5.2-2009 (МЭК 61340-5-2:2007). Электростатика. Защита электронных устройств от электростатических явлений. Руководство пользователя
2. МЭК 60749-26 (IEC 60749-26). Приборы полупроводниковые. Методы механических и климатических испытаний. Часть 26. Испытание чувствительности к электростатическому разряду. Модель человеческого тела (Semiconductor devices — Mechanical and climatic test methods — Part 26: Electrostatic discharge (ESD) sensitivity testing — Human body model (HBM))
3. МЭК/ТС 60479-1 (IEC/TS 60479-1). Воздействие тока на людей и домашних животных. Часть 1. Общие положения (Effects of current on human beings and livestock — Part 1: General aspects)
4. МЭК/ТС 60479-2 (IEC/TS 60479-2). Воздействие тока на людей. Часть 2: Специальные аспекты (Effects of current on human beings and livestock — Part 2: Special aspects)
5. МЭК 60364 (IEC 60364). Электрические установки зданий (Electrical installations of buildings)
6. МЭК 61340-4-6 (IEC 61340-4-6). Электростатика. Часть 4-6: Методы испытаний для прикладных задач. Антистатические браслеты. (Standard test methods for specific applications — Wrist straps)
7. МЭК 61340-4-3 (IEC 61340-4-3). Электростатика. Часть 4-3. Методы испытаний для прикладных задач. Обувь (Standard test methods for specific applications — Footwear)
8. МЭК 61340-4-5 (IEC 61340-4-5). Электростатика. Часть 4-5. Методы испытаний для прикладных задач. Методы оценки электростатических свойств обуви, напольного покрытия в комбинации с человеком (Standard test methods for specific applications — Methods for characterizing the electrostatic protection of footwear and flooring in combination)
9. МЭК 61340-2-3 (IEC 61340-2-3). Электростатика. Часть 2-3. Методы определения электрического сопротивления твердых плоских материалов, используемых с целью предотвращения накопления электростатического заряда (Methods of test for determining the resistance and resistivity of solid planar materials used to avoid electrostatic charge accumulation)
10. МЭК 61340-4-1 (IEC 61340-4-1). Электростатика. Часть 4-1. Методы испытаний для прикладных задач. Электростатические характеристики напольных покрытий и системы полов (Standard test methods for specific applications — Section 1: Electrostatic behavior of floor coverings and installed floors)
11. МЭК 61340-4-7 (IEC 61340-4-7). Электростатика. Часть 4-7. Методы испытаний для прикладных задач. Ионизация (Standard test methods for specific application — Ionization)
12. МЭК 61340-4-9 (IEC 61340-4-9). Электростатика. Часть 4-9. Методы испытаний для прикладных задач. Одежда (Standard test methods for specific application — Garments)
13. МЭК 61340-4-8 (IEC 61340-4-8). Электростатика. Часть 4-8. Методы испытаний для прикладных задач. Экранирование разрядов. Пакеты (Standard test methods for specific applications — Discharge shielding — Bags).
------------------------------------------------------------------
