от 4 декабря 2009 г. № 559-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ

ДОПУСКИ ФОРМЫ, ОРИЕНТАЦИИ, МЕСТОРАСПОЛОЖЕНИЯ И БИЕНИЯ

Basic norms of interchangeability. Geometrical product specifications. Tolerances of form, orientation, location and run-out

ISO 1101:2004 Geometrical Product Specifications (GPS) — Geometrical tolerancing — Tolerances of form, orientation, location and run-out (MOD)

ГОСТ Р 53442-2009 (ИСО 1101:2004)

Группа Г02

ОКСТУ 0074

1 января 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом «Научно-исследовательский и конструкторский институт средств измерений в машиностроении» (ОАО «НИИизмерения») на основе аутентичного перевода на русский язык стандарта, выполненного ФГУП «Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ») и указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 242 «Допуски и средства контроля».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2009 г. № 559-ст.

4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1101:2004 «Геометрические характеристики изделий. Установление геометрических допусков. Допуски формы, ориентации, месторасположения и биения» (ISO 1101:2004 «Geometrical Product Specifications (GPS) — Geometrical tolerancing — Tolerances of form, orientation, location and run-out»).

При этом в него не включены приложения A, B и C применяемого международного стандарта, которые нецелесообразно применять в национальной стандартизации в связи с тем, что:

• приложение A (информационное) «Устаревшие правила» содержит правила указания на чертежах, применявшиеся ранее в международной практике и отсутствовавшие в национальной стандартизации;
• приложение B (нормативное) «Оценка геометрических отклонений» содержит сведения, по которым при разработке применяемого международного стандарта не достигнуто согласованного решения;
• приложение C (нормативное) «Связи в матричной системе GPS» содержит сведения о матричной модели Системы стандартов ИСО «Геометрические характеристики изделий (GPS)» и месте применяемого международного стандарта в ней, не относящиеся к объекту стандартизации.

Указанные приложения, не включенные в настоящий стандарт, приведены в дополнительном Приложении ДА.

Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (пункт 3.5).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Международный стандарт ИСО 1101:2004 подготовлен Техническим комитетом ИСО/ТК 213 «Размерные и геометрические требования к изделиям и их проверка».

Приложение A этого международного стандарта носит исключительно справочный характер.

Приведенные в настоящем стандарте рисунки приведены только для пояснения рассматриваемых положений и не предусматривают полноты. При этом линии, применяемые в рисунках, изображены в соответствии с таблицей.

1. Область применения

Настоящий стандарт распространяется на нормирование геометрических характеристик изделий и устанавливает определения и правила указания на чертежах допусков формы, ориентации, месторасположения и биения.

Примечание. Более подробная информация о некоторых геометрических допусках представлена в стандартах, указанных в разделе 2 и 5.2.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 53089-2008. Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Установление позиционных допусков (ИСО 5458:1998 «Геометрические характеристики изделий. Установление геометрических допусков. Установление позиционных допусков», MOD)

ГОСТ Р 53090-2008. Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Требования максимума материала, минимума материала и взаимодействия (ИСО 2692:2006 «Геометрические характеристики изделий. Установление геометрических допусков. Требование максимума материала, требование минимума материала и требование взаимодействия», MOD)

ГОСТ 2.308-79. Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей

ГОСТ 30987-2003. Основные нормы взаимозаменяемости. Назначение размеров и допусков для нежестких деталей (ИСО 10579:1993 «Чертежи технические. Задание размеров и установление допусков. Нежесткие детали», MOD)

ГОСТ 31254-2004. Основные нормы взаимозаменяемости. Геометрические элементы. Общие термины и определения (ИСО 14660-1:1999 «Геометрические характеристики изделий. Геометрические элементы. Часть 1. Общие термины и определения», MOD; ИСО 14660-2:1999 «Геометрические характеристики изделий. Геометрические элементы. Часть 2. Выявленная средняя линия цилиндра и конуса, выявленная средняя поверхность, местный размер выявленного элемента», MOD).

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 31254, а также следующий термин с соответствующим определением:

3.1. Поле допуска (tolerance zone): область на плоскости или в пространстве, ограниченная одной или несколькими идеальными линиями или поверхностями и характеризуемая линейным размером, называемым допуском.

Примечание. Различные формы полей допусков перечислены в 4.3.

4. Основные положения

4.1. Геометрические допуски следует устанавливать в соответствии с функциональными требованиями, предъявляемыми к изделию. При этом необходимо также принимать во внимание требования к изготовлению и контролю изделия.

Примечание. Указание геометрических допусков на чертеже не предполагает обязательного использования какого-либо специального метода изготовления, измерения или контроля.

4.2. Геометрический допуск, установленный для элемента, определяет поле допуска, в пределах которого должен располагаться этот полный (поверхность, линия на поверхности) или производный (центральная точка, средняя линия, средняя поверхность) элемент.

4.3. В зависимости от нормируемой геометрической характеристики элемента и способа указания допуска на чертеже поле допуска представляет собой одну из нижеперечисленных областей:

• область внутри окружности;
• область между двумя концентрическими окружностями;
• область между двумя равноотстоящими (эквидистантными) линиями или двумя параллельными прямыми линиями;
• область внутри цилиндра;
• область между двумя соосными цилиндрами;
• область между двумя равноотстоящими (эквидистантными) поверхностями или двумя параллельными плоскостями;
• область внутри сферы.

4.4. Элемент, для которого установлен геометрический допуск, может иметь любую форму или ориентацию в пределах поля допуска при отсутствии дополнительного знака, например пояснительного символа (см. рисунок 8), накладывающего ограничения на его форму или месторасположение.

4.5. Геометрический допуск распространяется на всю длину элемента, если нет иных указаний (см. разделы 12 и 13).

4.6. Геометрические допуски, установленные относительно базы, не ограничивают отклонения формы самого базового элемента. Если это необходимо, то устанавливают допуски формы для базового элемента (или элементов).

5. Указание геометрических допусков на чертежах

5.1. Геометрические допуски указывают на чертежах в рамке допуска (см. раздел 6) вместе с условным обозначением геометрической характеристики элемента, нормируемой им.

Подразделение допусков на допуски формы, ориентации, месторасположения и биения, нормируемые ими геометрические характеристики элементов, знаки (условные обозначения), соответствующие характеристикам, необходимость указания базы при установлении того или иного геометрического допуска приведены в таблице 1.

Таблица 1

Допуски формы Прямолинейность Нет 18.1

Плоскостность Нет 18.2

Круглость Нет 18.3

Цилиндричность Нет 18.4

Форма заданного Нет 18.5 профиля

Форма заданной Нет 18.7 поверхности

Допуски Параллельность Да 18.9 ориентации ─────────────────────────────────────────────────────────

Перпендикулярность Да 18.10

Наклон Да 18.11

Форма заданного Да 18.6 профиля

Форма заданной Да 18.8 поверхности

Допуски Позиционирование Да или нет 18.12 месторасполо- ─────────────────────────────────────────────────────────

жения Концентричность Да 18.13 (для точек)

Соосность Да 18.13 (для осей)

Симметричность Да 18.14

Форма заданного Да 18.6 профиля

Форма заданной Да 18.8 поверхности

Допуски биения Биение Да 18.15

Полное биение Да 18.16

Наименование геометрического допуска состоит из слова «допуск» и геометрической характеристики элемента, нормируемой им, например «допуск прямолинейности».

Примечание. Исключение составляет допуск позиционирования, который в сложившейся практике имеет наименование «позиционный допуск».

Форма и размеры знаков (обозначений) — согласно ГОСТ 2.308 (приложение).

5.2. Дополнительные условные знаки, используемые при указании геометрических допусков на чертежах, должны соответствовать приведенным в таблице 2.

Таблица 2

Указание элемента, для Раздел 7 которого установлен допуск

Указание базового элемента Раздел 9 и [1]

Указание базового участка [1]

Теоретически точный размер Раздел 11

Выступающее поле допуска Раздел 13 и [2]

Требование максимума материала Раздел 14 и ГОСТ Р 53090

Требование минимума материала Раздел 15 и ГОСТ Р 53090

Условие свободного состояния Раздел 16 (нежесткие детали) и ГОСТ 30987

Со всех сторон (профиль) Пункт 10.1

Требование к внешней границе [3]

Общее поле допуска CZ Пункт 8.5

Внутренний диаметр LD Пункт 10.2

Наружный диаметр MD Пункт 10.2

Делительный диаметр PD Пункт 10.2

Элемент — линия LE Пункт 18.9.4

Невыпуклый NC Пункт 6.3

Любое поперечное сечение ACS Пункт 18.13.1

6. Рамка допуска

6.1. При условном обозначении данные о геометрических допусках указывают в прямоугольной рамке, разделенной на две или более части, в которых (в порядке следования слева направо) помещают (см. рисунки 1 - 5):

в первой — знак геометрической характеристики элемента, нормируемой допуском, согласно таблице 1;

во второй — числовое значение допуска в миллиметрах. Перед числовым значением допуска указывают символ « Ø » (в случае кругового или цилиндрического поля допуска) или символы « SØ » (в случае сферического поля допуска);

в третьей и последующих — буквенное обозначение базы (общей базы, комплекта баз).

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

6.2. Если геометрический допуск установлен для нескольких элементов, то их число с последующим знаком умножения «x» должно быть указано над рамкой геометрического допуска (см. рисунки 6 и 7).

Рисунок 6

Рисунок 7

6.3. При необходимости обозначения, накладывающие дополнительные ограничения на форму элемента в пределах поля допуска, должны записываться под рамкой допуска (см. рисунок 8 и таблицу 2).

Рисунок 8

6.4. Если необходимо нормировать несколько геометрических характеристик элемента, то для удобства допускается объединять рамки и располагать их согласно рисунку 9.

Рисунок 9

7. Нормируемые элементы

Рамку геометрического допуска соединяют с элементом, для которого установлен допуск, сплошной тонкой линией, начинающейся на любой из двух торцевых сторон рамки и заканчивающейся стрелкой:

• на контуре элемента или на продолжении контура (соединительная линия при этом не должна являться продолжением размерной линии), если допуск относится к самой линии или поверхности (см. рисунки 10 и 11). Если для указания поверхности используют выноску, стрелка может заканчиваться на ней (см. рисунок 12);
• являющейся продолжением размерной линии, если допуск относится к средней линии или средней поверхности или точке, определяемой элементом, к которому относится размер (см. рисунки 13 - 15).

Рисунок 10

Рисунок 11

Рисунок 12

Рисунок 13

Рисунок 14

Рисунок 15

Если необходимо уточнить элемент, для которого установлен допуск (линия вместо поверхности), то рядом с рамкой допуска записывают дополнительный условный знак (см. таблицу 2, рисунки 88 и 89).

Примечание. Если элементом является линия, то ее ориентация должна быть однозначно определена чертежом, что может потребовать дополнительных изображений и (или) баз (см. рисунок 89).

8. Ориентация ширины поля допуска

8.1. Ширина поля допуска направлена по нормали к номинальному геометрическому элементу (см. рисунки 16 и 17), если нет иных указаний (см. рисунки 18 и 19).

Примечание. Направление, показываемое на чертеже стрелкой соединительной линии, не влияет на определение допуска.

Рисунок 16. Указание на чертеже

Рисунок 17. Пояснение к рисунку 16

Рисунок 18. Указание на чертеже

Рисунок 19. Пояснение к рисунку 18

Угол \alpha на рисунке 18, определяющий ориентацию ширины поля допуска, следует указывать даже в том случае, когда он равен 90°.

Поле допуска круглости всегда располагается в плоскости, перпендикулярной к номинальной оси.

8.2 Если для центральной точки, средней линии или средней поверхности установлен однонаправленный допуск, то:

• ориентация ширины поля позиционного допуска может быть параллельна или перпендикулярна относительно размеров, составляющих шаблон теоретически точных размеров (ГОСТ Р 53089), и определяется (если нет других указаний) направлением стрелки соединительной линии (см. рисунок 20);
• ориентация ширины поля допуска ориентации может быть параллельна или перпендикулярна относительно базы и определяется (если нет других указаний) направлением стрелки соединительной линии (см. рисунки 21 и 22);
• два однонаправленных геометрических допуска, нормирующих одну и ту же геометрическую характеристику элемента, должны быть перпендикулярны друг относительно друга (см. рисунки 21 и 22), если нет других указаний.

Рисунок 20

Рисунок 22. Пояснение к рисунку 21

8.3. Поле допуска является цилиндром (см. рисунки 23 и 24) или окружностью, если перед числовым значением допуска стоит символ « Ø », или сферой, если перед числовым значением допуска стоит символ « SØ ».

Рисунок 23. Указание на чертеже

Рисунок 24. Пояснение к рисунку 23

8.4. Если для нескольких отдельных элементов установлены одинаковые геометрические допуски, с одинаковыми значениями допусков относительно одних и тех же баз (при этом поля допусков являются индивидуальными для каждого отдельного элемента), то их допускается указывать один раз в рамке, от которой отходит одна соединительная линия, разветвляемая затем ко всем нормируемым элементам (см. рисунок 25).

Рисунок 25

8.5. Если поле допуска является общим для нескольких отдельных элементов, то это требование указывают на чертеже дополнительным знаком «CZ» (см. таблицу 2), располагаемым в рамке сразу после числового значения допуска (см. рисунок 26).

Рисунок 26

9. Указание баз

9.1. Базы на чертежах должны быть указаны согласно 9.2 - 9.5. Дополнительная информация приведена в [1].

9.2. Базу, относительно которой установлен допуск элемента, следует указывать буквенным обозначением. Рамка базы, в которой размещается буквенное обозначение, — прописная буква, соединяется с базой сплошной тонкой линией, заканчивающейся зачерненным или светлым треугольником (см. рисунки 27 и 28). То же самое буквенное обозначение базы указывают в соответствующей части рамки допуска (см. 6.1). Зачерненные и светлые треугольники несут одну и ту же смысловую нагрузку.

Рисунок 27

Рисунок 28

9.3. Треугольник, обозначающий базу и соединенный с рамкой, в которую включено ее буквенное обозначение, должен быть:

• расположен на контуре элемента или на продолжении контура (соединительная линия при этом не должна являться продолжением размерной линии), если базой является линия или поверхность (см. рисунок 29). Если для указания поверхности используют выноску, то допускается треугольник располагать на ней (см. рисунок 30);
• продолжением размерной линии, если базой является ось, плоскость симметрии или точка, определяемая элементом, к которому относится размер (см. рисунки 31 - 33). В случае недостатка места стрелку размерной линии допускается заменять треугольником, обозначающим базу (см. рисунки 32 и 33).

Рисунок 29

Рисунок 30

Рисунок 33

9.4. Если базой является определенная часть элемента, то ее обозначают толстой штрихпунктирной линией с длинными штрихами и ограничивают размерами в соответствии с рисунком 34.

Рисунок 34

9.5. Базу, образованную одним элементом, обозначают прописной буквой в рамке допуска (см. рисунок 35).

Рисунок 35

Если два элемента образуют общую базу, то каждый элемент обозначают самостоятельно и прописные буквы в рамке допуска разделяют дефисом (см. рисунок 36).

Рисунок 36

Если необходимо установить допуск относительно комплекта баз, образованных двумя или тремя элементами, то буквенные обозначения баз указывают в самостоятельных частях (третьей и далее) рамки допуска в порядке приоритета (см. рисунок 37).

Рисунок 37

10. Дополнительные обозначения, применяемые при установлении допусков

10.1. Если допуском нормируется форма заданного профиля или форма заданной поверхности, и при этом они представляют собой замкнутый контур поперечного сечения или замкнутый контур поверхности соответственно, то на чертеже указывают дополнительный знак «со всех сторон» (см. рисунки 38 и 39, таблицу 2). Знак «со всех сторон» подразумевает не все изделие, а только поверхности, образующие контур и нормируемые допуском (см. рисунки 38 и 39).

Рисунок 38

Примечание. Линия, состоящая из последовательных длинных и коротких штрихов, указывает рассматриваемые элементы. Поверхности a и b во внимание не принимают.

Рисунок 39

10.2. Допуски и базы, устанавливаемые для резьб, относятся к оси цилиндра, диаметр которого равен среднему диаметру резьбы, если нет иных указаний, например дополнительных знаков «MD» или «LD» (см. таблицу 2). Если под рамкой указан знак «MD» или «LD», то допуски и базы относятся к оси цилиндра, диаметр которого равен наружному или внутреннему диаметру резьбы соответственно (см. рисунки 40 и 41).

Примечание. Допуски и базы, устанавливаемые для зубчатых колес и деталей шлицевых соединений, следует указывать с дополнительными знаками «PD», «MD» или «LD» согласно рисункам 40 и 41. Если под рамкой указан знак «PD», «MD» или «LD», то допуски и базы относятся к оси цилиндра, диаметр которого равен делительному диаметру, наружному или внутреннему диаметру соответственно.

Рисунок 40

Рисунок 41

11. Указание теоретически точных размеров

Если для элемента (или группы элементов) устанавливаются допуски месторасположения, ориентации, формы заданного профиля или формы заданной поверхности, то размеры, определяющие теоретически точное (номинальное) месторасположение, ориентацию, форму заданного профиля или форму заданной поверхности соответственно, называют теоретически точными размерами.

Теоретически точные размеры могут также определять ориентацию баз друг относительно друга (для комплекта баз).

Теоретически точные размеры указывают на чертежах без предельных отклонений и заключают в прямоугольные рамки (см. рисунки 42 и 43).

Рисунок 42

Рисунок 43

12. Указание ограниченных характеристик

12.1. Если геометрический допуск относится к любому участку заданной длины, лежащему в пределах нормируемого элемента, то заданную длину указывают рядом с числовым значением допуска и отделяют от нее наклонной линией (см. рисунок 44а).

Если геометрический допуск необходимо установить на всей длине и на заданной длине, то они могут быть объединены так, как показано на рисунке 44б.

Рисунок 44

12.2. Если допуск должен относиться к участку, расположенному в определенном месте элемента, то этот участок обозначают толстой штрихпунктирной линией с длинными штрихами и ограничивают размерами в соответствии с рисунками 45 и 46.

Рисунок 45

Рисунок 46

12.3. Случай, когда базой является только определенная часть элемента, рассмотрен в 9.4.

12.4. Дополнительные замечания, касающиеся формы элемента в пределах поля допуска, приведены в 6.3 и разделе 7.

13. Указание выступающего поля допуска

Если необходимо установить выступающее поле допуска, то после числового значения допуска указывают символ \bigcirc_{P} (см. рисунок 47). Дополнительная информация приведена в [2].

Рисунок 47

14. Указание требования максимума материала

Требование максимума материала обозначают символом \bigcirc^{M} , который помещают либо после числового значения допуска, либо после буквенного обозначения базы, либо после того и другого в зависимости от предъявляемых требований (см. рисунки 48 — 50).

Рисунок 48

Рисунок 49

Рисунок 50

Более подробная информация приведена в ГОСТ Р 53090.

15. Указание требования минимума материала

Требование минимума материала обозначают символом \bigcirc_{L} , который помещают либо после числового значения допуска, либо после буквенного обозначения базы, либо после того и другого в зависимости от предъявляемых требований (см. рисунки 51 — 53).

Рисунок 53

Более подробная информация приведена в ГОСТ Р 53090.

16. Указание условия свободного состояния

Условие свободного состояния для гибких деталей обозначают символом \bigcirc_{F} , который помещают после числового значения допуска (см. рисунки 54 и 55).

Рисунок 54

Рисунок 55

Более подробная информация приведена в ГОСТ 30987.

В одной рамке допуска может быть указано сразу несколько символов одновременно из набора \bigcirc_{P} , \bigcirc^{M} , \bigcirc_{L} , \bigcirc_{F} и CZ (см. рисунок 56).

Рисунок 56

17. Взаимосвязь геометрических допусков

Для обеспечения выполнения функциональных требований для одного элемента могут быть установлены допуски, нормирующие одну или несколько геометрических характеристик элемента и определяющие границы его геометрических отклонений.

Определенные виды допусков, ограничивающие соответствующие геометрические отклонения элемента, могут также накладывать ограничения и на отклонения, контролируемые непосредственно другими видами допусков.

Установленные для элемента допуски месторасположения помимо ограничения отклонений месторасположения также накладывают ограничения на отклонения ориентации и отклонения формы этого элемента.

Установленные для элемента допуски ориентации помимо ограничения отклонений ориентации также накладывают ограничения на отклонения формы этого элемента.

Допуски формы элемента ограничивают только отклонения формы этого элемента.

18. Определение геометрических допусков

В настоящем разделе приведены примеры различных геометрических допусков и их полей, а также пояснения к ним.

На рисунках, сопровождающих определения, показаны только те отклонения, которые иллюстрируют конкретное определение.

18.1 Допуск прямолинейности (см. также [4] и [5])

Поле допуска в рассматриваемой Любая выявленная линия на

        плоскости ограничено двумя            верхней поверхности в любой
        параллельными прямыми линиями,        плоскости, параллельной
        находящимися друг от друга            плоскости проекции, в которой
        на расстоянии, равном числовому       показано обозначение, должна
        значению допуска t, и только          быть расположена между двумя
        в указанном на чертеже направлении    параллельными прямыми
        (см. рисунок 57)                      линиями, расстояние между

                                          которыми равно 0,1 мм
                                          (см. рисунок 58)

а — любое расстояние

                    Рисунок 57                       Рисунок 58

         Поле допуска ограничено двумя         Любая выявленная образующая
        параллельными плоскостями,            цилиндрической поверхности
        находящимися друг от друга            должна быть расположена между
        на расстоянии, равном числовому       двумя параллельными
        значению допуска t                    плоскостями, расстояние между
        (см. рисунок 59)                      которыми равно 0,1 мм

                                          (см. рисунок 60)

Примечание. Определение выявленной образующей нестандартизовано.

                 Рисунок 59                            Рисунок 60

         Поле допуска ограничено               Выявленная средняя линия
        цилиндром, диаметр которого           наружной цилиндрической
        равен числовому значению допуска t.   поверхности должна быть
        Перед числовым значением допуска      расположена в пределах

должен стоять знак диаметра Ø цилиндра диаметром 0,08 мм (см. рисунок 61) (см. рисунок 62)

Рисунок 61 Рисунок 62

18.2 Допуск плоскостности (см. также [6] и [7])

Поле допуска ограничено двумя Выявленная поверхность

        параллельными плоскостями,            должна быть расположена между
        расстояние между которыми равно       двумя параллельными
        числовому значению допуска t          плоскостями, расстояние между
        (см. рисунок 63)                      которыми равно 0,08 мм

                                          (см. рисунок 64)

Рисунок 63 Рисунок 64

18.3 Допуск круглости (см. также [8] и [9])

Поле допуска в рассматриваемом Выявленная круговая линия

        поперечном сечении ограничено         в любом поперечном сечении
        двумя концентрическими окружнос-      цилиндрической и конической
        тями, разность радиусов которых       поверхностей должна быть
        равна числовому значению допуска t    расположена между двумя
        (см. рисунок 65)                      компланарными (лежащими

                                          в одной плоскости) концентри-
                                          ческими окружностями,
                                          разность радиусов которых
                                          равна 0,03 мм (см. рисунок
                                          66).

Рисунок 65 Рисунок 66

Выявленная круговая линия в любом поперечном сечении конической поверхности должна быть расположена между двумя компланарными (лежащими в одной плоскости) концентри- ческими окружностями, раз- ность радиусов которых равна 0,1 мм (см. рисунок 67)

Примечание. Определение выявленной круговой линии нестандартизировано.

Рисунок 67

18.4 Допуск цилиндричности (см. также [10] и [11])

Поле допуска ограничено двумя Выявленная цилиндрическая

        соосными цилиндрами, разность        поверхность должна быть
        радиусов которых равна числовому     расположена между двумя
        значению допуска t                   соосными цилиндрами, разность
        (см. рисунок 68)                     радиусов которых равна 0,1 мм

                                         (см. рисунок 69)

Рисунок 68 Рисунок 69

18.5. Допуск формы заданного профиля безотносительно базы

Поле допуска ограничено двумя Любая выявленная линия на

        эквидистантными линиями,             верхней поверхности в любой
        огибающими семейство окружностей,    плоскости, параллельной плос-
        диаметр которых равен числовому      кости проекции, в которой
        значению допуска t и центры          показано обозначение, должна
        которых расположены на линии,        быть расположена между двумя
        имеющей теоретически точную          равноотстоящими линиями,
        геометрическую форму                 огибающими семейство окруж-
        (см. рисунок 70)                     ностей диаметром 0,04 мм,

                                         центры которых находятся на
                                         линии, имеющей теоретически
                                         точную геометрическую форму
                                         (см. рисунок 71)

а — любое расстояние

Рисунок 70 Рисунок 71

18.6. Допуск формы заданного профиля относительно комплекта баз

         Поле допуска ограничено двумя        Любая выявленная линия на
        эквидистантными линиями, огибающими  верхней поверхности в любой
        семейство окружностей, диаметр       плоскости, параллельной
        которых равен числовому значению     плоскости проекции, в которой
        допуска t и центры которых           показано обозначение, должна
        расположены на линии, имеющей        быть расположена между двумя
        теоретически точную  геометрическую  равноотстоящими линиями,
        форму относительно базовой           огибающими семейство окруж-
        плоскости A и базовой плоскости B    ностей диаметром 0,04 мм,
        (см. рисунок 72)                     центры которых находятся

                                         на линии, имеющей теорети-
                                         чески точную геометрическую
                                         форму относительно базовой
                                         плоскости A и базовой
                                         плоскости B (см. рисунок 73)

Рисунок 72 Рисунок 73

18.7. Допуск формы заданной поверхности безотносительно базы

Поле допуска ограничено двумя Выявленная поверхность

        эквидистантными поверхностями,       должна быть расположена между
        огибающими семейство сфер, диаметр   двумя равноотстоящими поверх-
        которых равен числовому значению     ностями, огибающими семейство
        допуска t и центры которых распо-    сфер диаметром 0,02 мм,
        ложены на поверхности, имеющей       центры которых находятся на
        теоретически точную геометрическую   поверхности, имеющей теорети-
        форму (см. рисунок 74)               чески точную геометрическую

                                         форму (см. рисунок 75)

Рисунок 74 Рисунок 75

18.8. Допуск формы заданной поверхности относительно базы

         Поле допуска ограничено двумя        Выявленная поверхность
        эквидистантными поверхностями,       должна быть расположена между
        огибающими семейство сфер, диаметр   двумя равноотстоящими поверх-
        которых равен числовому значению     ностями, огибающими семейство
        допуска t и центры которых распо-    сфер диаметром 0,1 мм, центры
        ложены на поверхности, имеющей       которых находятся на поверх-
        теоретически точную геометрическую   ности, имеющей теоретически
        форму относительно базовой           точную геометрическую форму
        плоскости A (см. рисунок 76)         относительно базовой

                                         плоскости A (см. рисунок 77)

Рисунок 76 Рисунок 77

18.9. Допуск параллельности

18.9.1 Допуск параллельности линии относительно комплекта баз

Поле допуска ограничено двумя Выявленная средняя линия

        параллельными плоскостями,           должна быть расположена между
        расстояние между которыми равно      двумя параллельными плоскос-
        числовому значению допуска t.        тями, которые находятся друг
        Плоскости параллельны базе A и       от друга на расстоянии
        ориентированы относительно базы B    0,1 мм, параллельны базовой
        в указанном на чертеже направлении   оси A и ориентированы
        (см. рисунки 78 и 80)                относительно базовой

                                         плоскости B в указанном
                                         направлении (см. рисунок 79)

Рисунок 78 Рисунок 79

Рисунок 80

Выявленная средняя линия должна быть расположена между двумя параллельными плоскос- тями, которые находятся друг от друга на расстоянии 0,1 мм, параллельны базовой оси A и ориентированы относительно базовой плоскости B в указанном направлении (см. рисунок 81)

Рисунок 81

         Поле допуска ограничено двумя        Выявленная средняя линия
        парами параллельных плоскостей,      должна быть расположена между
        расстояние между которыми равно      двумя парами параллельных
        двум числовым значениям поля         плоскостей, расстояние между
        допуска 0,2 и 0,1 соответственно,    которыми равно 0,1 мм и
        и перпендикулярных друг другу (см.   0,2 мм соответственно,
        рисунок 82). Плоскости параллельны   перпендикулярных друг другу,
        базовой оси A и ориентированы        параллельных базовой оси A
        относительно базовой плоскости B     и ориентированных относи-
        в указанных на чертеже направлениях  тельно базовой плоскости B

                                         (см. рисунок 83) в указанном
                                         для каждой пары направлении

Рисунок 82 Рисунок 83

18.9.2 Допуск параллельности линии относительно базовой линии

         Поле допуска ограничено цилиндром,   Выявленная средняя линия
        диаметр которого равен числовому     должна быть расположена
        значению допуска t, если перед       в пределах цилиндра диаметром
        числовым значением стоит знак        0,03 мм, ось которого

диаметра Ø , и ось которого параллельна базовой оси A параллельна базе (см. рисунок 84) (см. рисунок 85)

Рисунок 84 Рисунок 85

18.9.3 Допуск параллельности линии относительно

                           базовой поверхности

         Поле допуска ограничено двумя        Выявленная средняя линия
        параллельными плоскостями,           должна быть расположена между
        находящимися друг от друга на        двумя параллельными
        расстоянии, равном числовому         плоскостями, находящимися
        значению допуска t, и параллельными  друг от друга на расстоянии
        базе (см. рисунок 86)                0,01 мм и параллельными

                                         базовой плоскости B
                                         (см. рисунок 87)

Рисунок 86 Рисунок 87

18.9.4 Допуск параллельности линии относительно комплекта баз

         Поле допуска ограничено двумя        Любая выявленная линия на
        параллельными линиями, находящимися  верхней поверхности в любой
        друг от друга на расстоянии,         плоскости, параллельной
        равном числовому значению допуска    базовой плоскости B, должна
        t, ориентированными параллельно      быть расположена между
        базовой плоскости A и лежащими       двумя параллельными прямыми
        в плоскости, параллельной базовой    линиями, расстояние между
        плоскости B (см. рисунок 88)         которыми равно 0,02 мм, и

                                         параллельными базе A
                                         (см. рисунок 89)

Рисунок 88 Рисунок 89

18.9.5 Допуск параллельности поверхности относительно

                              базовой линии

         Поле допуска ограничено двумя        Выявленная поверхность
        параллельными плоскостями, находя-   должна быть расположена между
        щимися друг от друга на расстоянии,  двумя параллельными плоскос-
        равном числовому значению            тями, находящимися друг от
        допуска t, и параллельными базе      друга на расстоянии 0,1 мм
        (см. рисунок 90)                     и параллельными базовой оси C

                                         (см. рисунок 91)

Рисунок 90 Рисунок 91

18.9.6 Допуск параллельности поверхности относительно

                                базовой  поверхности

         Поле допуска ограничено двумя        Выявленная поверхность
        параллельными плоскостями, находя-   должна быть расположена между
        щимися друг от друга на расстоянии,  двумя параллельными плоскос-
        равном числовому значению            тями, находящимися друг от
        допуска t, и параллельными базовой   друга на расстоянии 0,01 мм
        плоскости (см. рисунок 92)           и параллельными базовой

                                         плоскости D (см. рисунок 93)

Рисунок 92 Рисунок 93

18.10. Допуск перпендикулярности

18.10.1 Допуск перпендикулярности линии относительно

                              базовой линии

Поле допуска ограничено двумя Выявленная средняя линия

        параллельными плоскостями, находя-   должна быть расположена между
        щимися друг от друга на расстоянии,  двумя параллельными плоскос-
        равном числовому значению            тями, находящимися друг от
        допуска t, и перпендикулярными       друга на расстоянии 0,06 мм
        к базе (см. рисунок 94)              и перпендикулярными к базовой

                                         оси A (см. рисунок 95)

Рисунок 94 Рисунок 95

18.10.2 Допуск перпендикулярности линии относительно

                              комплекта баз

         Поле допуска ограничено двумя        Выявленная средняя линия
        параллельными плоскостями,           цилиндра должна быть располо-
        расстояние между которыми равно      жена между двумя параллель-
        числовому значению допуска t.        ными плоскостями, которые
        Плоскости перпендикулярны к базе A   находятся друг от друга
        и параллельны базе B (см. рисунок    на расстоянии 0,1 мм,
        96)                                  перпендикулярны к базовой

                                         плоскости A и ориентированы
                                         относительно базовой
                                         плоскости B (см. рисунок 97)
                                         в указанном на чертеже
                                         направлении

                  Рисунок 96                          Рисунок 97

         Поле допуска ограничено двумя        Выявленная средняя линия
        парами параллельных плоскостей,      цилиндра должна быть располо-
        находящихся друг от друга            жена между двумя парами
        на расстоянии, равном двум числовым  параллельных плоскостей,
        значениям поля допуска 0,1 и 0,2,    находящихся друг от друга
        и перпендикулярных друг другу.       на расстоянии 0,1 мм и 0,2 мм
        Обе пары плоскостей перпенди-        соответственно. Пары плоскос-
        кулярны базе A, при этом одна пара   тей перпендикулярны друг
        плоскостей параллельна базе B        другу и ориентированы относи-
        (см. рисунок 99), а другая           тельно базовой плоскости B в
        пара перпендикулярна ей              указанном (для каждой пары)
        (см. рисунок 98)                     направлении. Обе пары
         плоскостей должны быть              перпендикулярны к базовой

                                         плоскости A (см. рисунок 100)

Рисунок 98 Рисунок 100

Рисунок 99

18.10.3 Допуск перпендикулярности линии относительно

                                базовой  поверхности

         Поле допуска ограничено               Выявленная средняя линия
        цилиндром, диаметр которого равен    должна быть расположена в
        числовому значению допуска t, если   пределах цилиндра диаметром
        перед числовым значением стоит       0,1 мм, ось которого перпенди-

знак диаметра Ø , и ось которого кулярна базовой плоскости A перпендикулярна базе (см. рисунок 102) (см. рисунок 101)

Рисунок 101 Рисунок 102

18.10.4 Допуск перпендикулярности поверхности относительно

                              базовой линии

         Поле допуска ограничено двумя        Выявленная поверхность
        параллельными плоскостями,           должна быть расположена между
        расстояние между которыми равно      двумя параллельными плоскос-
        числовому значению допуска t,        тями, находящимися друг от
        и перпендикулярными к базе           друга на расстоянии 0,08 мм
        (см. рисунок 103)                    и перпендикулярными к базовой

                                         оси A (см. рисунок 104)

Рисунок 103 Рисунок 104

18.10.5 Допуск перпендикулярности поверхности относительно

                           базовой поверхности

         Поле допуска ограничено двумя        Выявленная поверхность
        параллельными плоскостями,           должна быть расположена между
        расстояние между которыми равно      двумя параллельными плоскос-
        числовому значению допуска t,        тями, находящимися друг от
        и перпендикулярными к базе           друга на расстоянии 0,08 мм
        (см. рисунок 105)                    и перпендикулярными к базовой

                                         плоскости A (см. рисунок 106)

Рисунок 105 Рисунок 106

18.11. Допуск наклона

18.11.1 Допуск наклона линии относительно базовой линии

а) Линия и базовая линия лежат Выявленная средняя линия

        в одной плоскости                    должна находиться между двумя
         Поле допуска ограничено двумя       параллельными плоскостями,
        параллельными плоскостями,           расстояние между которыми
        расстояние между которыми равно      равно 0,08 мм, расположенными
        числовому значению допуска t.        под теоретически точным углом
        Плоскости расположены под указанным  60° к общей базовой прямой
        на чертеже углом относительно базы   линии A - B (см. рисунок 108)

    (см. рисунок 107)

                  Рисунок 107                         Рисунок 108

         б) Линия и базовая линия лежат       Выявленная средняя линия
        в разных плоскостях                  должна находиться между двумя
         Поле допуска ограничено двумя       параллельными плоскостями,
        параллельными плоскостями,           расстояние между которыми
        расстояние между которыми равно      равно 0,08 мм, расположенными
        числовому значению допуска t.        под теоретически точным углом
        Плоскости расположены под указанным  60° к общей базовой прямой
        на чертеже углом относительно базы   линии A - B (см. рисунок 110)

    (см. рисунок 109)

Рисунок 109 Рисунок 110

18.11.2 Допуск наклона линии относительно базовой поверхности

         Поле допуска ограничено двумя        Выявленная средняя линия
        параллельными плоскостями,           должна находиться между двумя
        расстояние между которыми равно      параллельными плоскостями,
        числовому значению допуска t.        расстояние между которыми
        Плоскости расположены под указанным  равно 0,08 мм, расположенными
        на чертеже углом относительно базы   под теоретически точным углом
        (см. рисунок 111)                    60° к базовой плоскости A

                                         (см. рисунок 112)

                   Рисунок 111                         Рисунок 112

         Поле допуска ограничено              Выявленная средняя линия
        цилиндром, диаметр которого равен    должна находиться в пределах
        числовому значению допуска t, если   цилиндра диаметром 0,1 мм,
        перед числовым значением стоит       ось которого параллельна

знак диаметра Ø . Ось цилиндра базовой плоскости B и распо-

        параллельна базовой плоскости B      ложена под теоретически
        и расположена под указанным углом    точным углом 60° к базовой
        к базовой плоскости A (см. рисунок   плоскости A (см. рисунок 114)

    113)

Рисунок 113 Рисунок 114

18.11.3 Допуск наклона поверхности относительно базовой линии

         Поле допуска ограничено двумя        Выявленная средняя линия
        параллельными плоскостями,           должна находиться между двумя
        расстояние между которыми равно      параллельными плоскостями,
        числовому значению допуска t.        расстояние между которыми
        Плоскости расположены под указанным  равно 0,1 мм, расположенными
        на чертеже углом относительно базы   под теоретически точным углом
        (см. рисунок 115)                    75° к базовой оси A

                                         (см. рисунок 116)

Рисунок 115 Рисунок 116

18.11.4 Допуск наклона поверхности относительно

                           базовой поверхности

         Поле допуска ограничивается двумя    Выявленная средняя линия
        параллельными плоскостями,           должна находиться между двумя
        расстояние между которыми равно      параллельными плоскостями,
        числовому значению допуска t.        расстояние между которыми
        Плоскости расположены под указанным  равно 0,08 мм, расположенными
        на чертеже углом относительно базы   под теоретически точным углом
        (см. рисунок 117)                    40° к базовой плоскости A

                                         (см. рисунок 118)

Рисунок 117 Рисунок 118

18.12. Позиционный допуск

18.12.1 Позиционный допуск точки

Поле допуска ограничено сферой, Выявленный центр сферы

        диаметр которой равен числовому      должен быть расположен
        значению допуска t, если перед       в пределах сферической зоны
        числовым значением стоит знак        диаметром 0,3 мм, центр

сферы SØ . Положение центра сферы которой совпадает с теорети-

        относительно баз A, B и C            чески точным положением сферы
        определяется теоретически            относительно базовых плоскос-
        точными размерами (см. рисунок 119)  тей A и B, а также относи-

                                         тельно базовой плоскости
                                         симметрии C (см. рисунок 120)

Примечание. Определение выявленного центра сферы не стандартизовано.

Рисунок 119 Рисунок 120

18.12.2 Позиционный допуск линии

         Поле допуска ограничено двумя        Выявленная средняя линия
        параллельными плоскостями,           каждого штриха линейки должна
        расстояние между которыми равно      находиться между двумя
        числовому значению допуска t,        параллельными плоскостями,
        расположенными симметрично           расстояние между которыми
        относительно средней линии.          равно 0,1 мм, расположенными
        Положение средней линии относи-      симметрично относительно
        тельно баз A и B определяется        теоретически точного место-
        теоретически точными размерами.      расположения рассматриваемой
        Допуск является однонаправленным     средней линии относительно
        (см. рисунок 121)                    базовых плоскостей A и B

                                         (см. рисунок 122)

                    Рисунок 121                       Рисунок 122

         Поле допуска ограничено двумя        Выявленная средняя линия
        парами параллельных плоскостей,      каждого отверстия должна
        находящихся друг от друга на         находиться между парами двумя
        расстоянии, равном двум числовым     параллельных плоскостей,
        значениям поля допуска 0,05          находящихся друг от друга на
        (см. рисунок 123) и 0,2              расстоянии 0,05 мм и 0,2 мм
        (см. рисунок 124) соответственно,    соответственно, и перпенди-
        и расположенных симметрично          кулярных друг другу. Каждая
        относительно теоретически точного    пара параллельных плоскостей
        положения нормируемого элемента.     ориентирована в заданном
        Теоретически точное положение        направлении относительно
        относительно баз C, A и B            комплекта баз и расположена
        определяется теоретически точными    симметрично относительно
        размерами. Допуск является           теоретически точного
        двунаправленным                      положения рассматриваемого

                                         отверстия по отношению к
                                         базовым плоскостям C, A и B
                                         (см. рисунок 125)

Рисунок 123 Рисунок 125

Рисунок 124

         Поле допуска ограничено              Выявленная средняя линия
        цилиндром, диаметр которого равен    должна быть расположена в
        числовому значению допуска t, если   пределах цилиндра диаметром
        перед числовым значением стоит       0,08 мм, ось которого совпа-

знак диаметра Ø . Положение оси дает с теоретически точным

        цилиндра относительно баз C, A и B   положением оси рассматривае-
        определяется теоретически            мого отверстия относительно
        точными размерами (см. рисунок       базовых плоскостей C, A и B
        126)                                 (см. рисунок 127)

Рисунок 126 Рисунок 127

Выявленная средняя линия каждого отверстия должна быть расположена в пределах цилиндра диаметром 0,1 мм, ось которого совпадает с теоретически точным положением оси рассматривае- мого отверстия относительно базовых плоскостей C, A и B (см. рисунок 128)

Рисунок 128

18.12.3 Позиционный допуск плоской поверхности или плоскости

                              симметрии

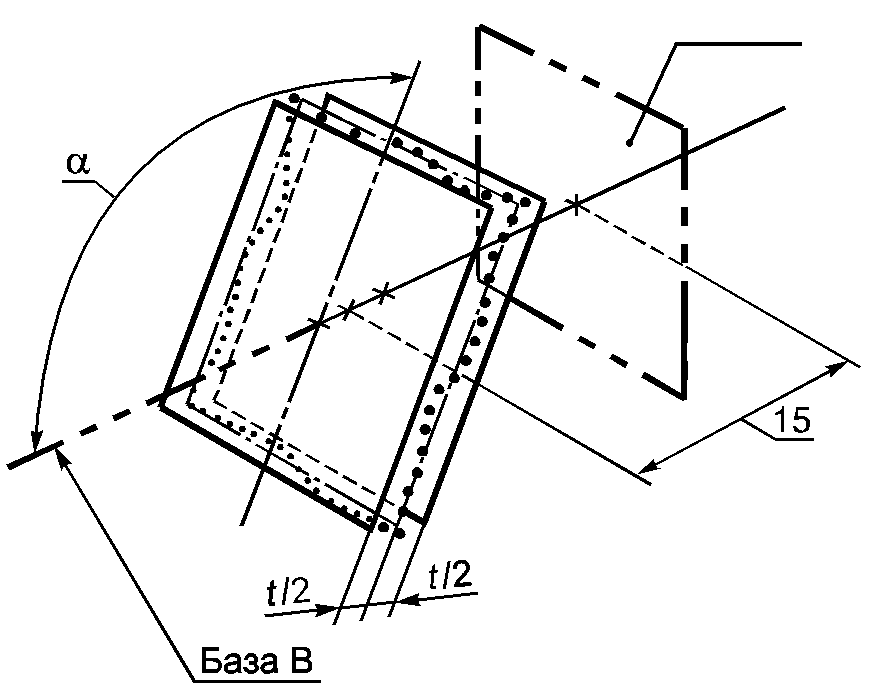

         Поле допуска ограничено двумя        Выявленная поверхность
        параллельными плоскостями,           должна находиться между двумя
        расстояние между которыми равно      параллельными плоскостями,
        числовому значению допуска t,        расстояние между которыми
        расположенными симметрично           равно 0,05 мм, расположенными
        относительно теоретически точного    симметрично относительно
        положения, определяемого             теоретически точного
        теоретически точными размерами       положения поверхности по
        по отношению к базам A и B           отношению к базовой плоскости
        (см. рисунок 129)                    A и базовой оси B

                                         (см. рисунок 130)

Рисунок 129 Рисунок 130

Выявленная средняя поверхность должна находиться между двумя параллельными плоскостями, расстояние между которыми равно 0,05 мм, расположенными симметрично относительно теоретически точного положения плоскости симметрии по отношению к базовой оси A (см. рисунок 131)

Примечание. Теоретически точные углы между шпоночными пазами установлены косвенно (ГОСТ Р 53089, пункт 4.4).

Рисунок 131

18.13. Допуск концентричности и допуск соосности

18.13.1 Допуск концентричности точки

Поле допуска ограничено Выявленный центр внутренней

        окружностью, диаметр которой равен   окружности должен быть
        числовому значению допуска t.        расположен в пределах
        Перед числовым значением должен      окружности диаметром 0,1 мм,

быть указан знак диаметра Ø . Центр концентричной с базовой

        окружности совпадает с базовой       точкой A в поперечном сечении
        точкой (см. рисунок 132)             (см. рисунок 133)

Рисунок 132 Рисунок 133

18.13.2 Допуск соосности оси

         Поле допуска ограничено              Выявленная средняя линия
        цилиндром, диаметр которого равен    нормируемого цилиндра должна
        числовому значению допуска t.        быть расположена внутри
        Перед числовым значением должен      цилиндрической зоны диаметром

стоять знак диаметра Ø . Ось 0,08 мм, ось которой является

        цилиндра совпадает с базой           общей базовой прямой линией
        (см. рисунок 134)                    A - B (см. рисунок 135)

Рисунок 134 Рисунок 135

Выявленная средняя линия нормируемого цилиндра должна быть расположена внутри цилиндрической зоны диаметром 0,1 мм, ось которой является базовой осью A (см. рисунок 136)

Рисунок 136

Выявленная средняя линия цилиндра должна быть располо- жена внутри цилиндрической зоны диаметром 0,1 мм, ось которой является базовой осью B, перпендикулярной к базовой плоскости A (см. рисунок 137)

Рисунок 137

18.14. Допуск симметричности

18.14.1 Допуск симметричности плоскости симметрии

Поле допуска ограничено двумя Выявленная средняя поверх-

        параллельными плоскостями,           ность должна быть расположена
        расстояние между которыми равно      между двумя параллельными
        числовому значению допуска t.        плоскостями, расстояние между
        Плоскость симметрии поля допуска     которыми равно 0,08 мм,
        совпадает с базовой плоскостью       расположенными симметрично
        симметрии (см. рисунок 138)          относительно базовой

                                         плоскости симметрии A
                                         (см. рисунок 139)

Рисунок 138 Рисунок 139

Выявленная средняя поверхность должна находиться между двумя параллельными плоскостями, расстояние между которыми равно 0,08 мм, расположенными симметрично относительно общей базовой плоскости A — B (см. рисунок 140)

Рисунок 140

18.15. Допуск биения

18.15.1 Допуск радиального биения

Поле допуска ограничено двумя Выявленная линия в любой

        концентрическими окружностями,       плоскости поперечного
        разность радиусов которых равна      сечения, перпендикулярной к
        числовому значению допуска t.        базовой оси A, должна быть
        Окружности лежат в плоскости         расположена между двумя
        поперечного сечения, перпендику-     лежащими в этой плоскости
        лярной к базовой оси, а их центры    концентрическими окружностя-
        совпадают с базой (см. рисунок       ми, разность радиусов которых
        141)                                 равна 0,1 мм (см. рисунок

                                         142)

Выявленная линия в любой плоскости поперечного сечения, параллельной базовой плоскости B, должна быть расположена между двумя лежащими в этой плоскости концентрическими окружностя- ми, разность радиусов которых равна 0,1 мм, и концентрич- ными с базовой осью A (см. рисунок 143)

Рисунок 141 Рисунок 142 Рисунок 143

Выявленная линия в любой плоскости поперечного сечения, перпендикулярной к общей базовой прямой линии A — B, должна быть располо- жена между двумя лежащими в этой плоскости концентричес- кими окружностями, разность радиусов которых равна 0,1 мм (см. рисунок 144)

Рисунок 144

         Допуск радиального биения обычно     Выявленная линия в любой
        устанавливают для целого элемента,   плоскости поперечного
        но он также может быть установлен    сечения, перпендикулярной
        и для ограниченной части             к базовой оси A, должна быть
        элемента (см. рисунок 145)           расположена между двумя

                                         лежащими в этой плоскости
                                         концентрическими окружнос-
                                         тями, разность радиусов
                                         которых равна 0,2 мм
                                         (см. рисунки 145, 146)

Рисунок 145 Рисунок 146

18.15.2 Допуск торцового биения

         Поле допуска представляет собой      Выявленная линия должна быть
        боковую поверхность любого           расположена в пределах
        цилиндра, пересекающего торцовую     боковой поверхности цилиндра
        поверхность и коаксиального          любого диаметра, ось которого
        базовой оси, ограниченную двумя      совпадает с базовой осью D,
        окружностями на цилиндре,            ограниченной по длине двумя
        находящимися друг от друга           окружностями, расстояние
        на расстоянии, равном числовому      между которыми равно 0,1 мм
        значению допуска t                   (см. рисунок 148)

    (см. рисунок 147)

c — любой диаметр

Рисунок 147 Рисунок 148

18.15.3 Допуск биения в любом направлении

         Поле допуска представляет собой      Выявленная линия должна быть
        боковую поверхность любого конуса,   расположена в пределах
        который пересекает рассматриваемую   боковой поверхности конуса,
        поверхность и образующая которого    образующая которого перпенди-
        перпендикулярна к заданной           кулярна к заданной геометрии
        геометрии детали, а ось совпадает    детали и ось которого совпа-
        с базовой осью, ограниченную двумя   дает с базовой осью C,
        окружностями на конусе,              ограниченной по длине двумя
        находящимися друг от друга вдоль     окружностями, находящимися
        образующей конуса на расстоянии,     друг от друга вдоль образующей
        равном числовому значению допуска    конуса на расстоянии 0,1 мм
        t (см. рисунок 149)                  (см. рисунок 150)

Рисунок 149 Рисунок 150

Если образующая элемента, для которого установлен допуск, не является прямой линией, угол образующей конуса будет изменяться в зависимости от текущего положения [(см. рисунки 149 (справа) и 151]

Рисунок 151

18.15.4 Допуск биения в заданном направлении

         Поле допуска представляет собой      Выявленная линия должна быть
        боковую поверхность любого конуса,   расположена в пределах
        который пересекает рассматриваемую   боковой поверхности конуса,
        поверхность и образующая которого    образующая которого имеет
        имеет заданное направление, а ось    заданное направление

совпадает с базовой осью, (угол \alpha ) и ось которого

        ограниченную двумя окружностями      совпадает с базовой осью C,
        на конусе, находящимися друг         ограниченной по длине двумя
        от друга вдоль образующей конуса     окружностями, находящимися
        на расстоянии, равном числовому      друг от друга вдоль образующей
        значению допуска t (см. рисунок      конуса на расстоянии 0,1 мм
        152)                                 (см. рисунок 153)

Рисунок 152 Рисунок 153

18.16. Допуск полного биения

18.16.1 Допуск полного радиального биения

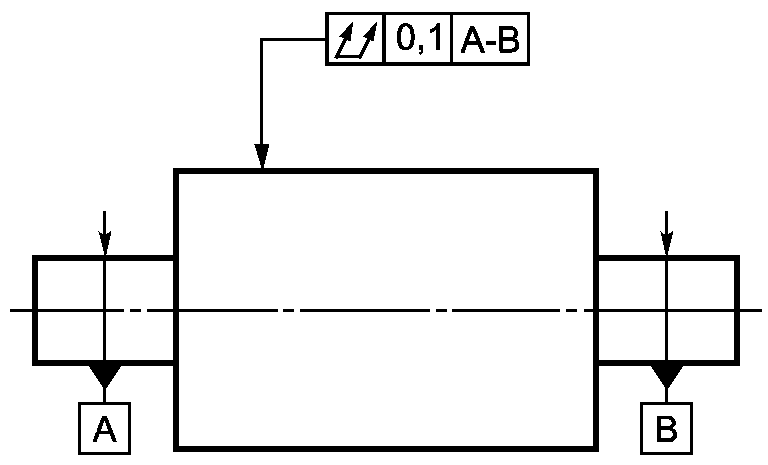

Поле допуска ограничено двумя Выявленная поверхность

        соосными цилиндрами, разность        должна быть расположена между
        радиусов которых равна числовому     двумя соосными цилиндрами,
        значению допуска t и оси которых     разность радиусов которых
        совпадают с базой (см. рисунок       равна 0,1 мм и оси которых
        154)                                 совпадают с общей базовой

                                         прямой линией A - B
                                         (см. рисунок 155)

Рисунок 154 Рисунок 155

18.16.2 Допуск полного торцового биения

         Поле допуска ограничено двумя        Выявленная поверхность
        параллельными плоскостями, находя-   должна быть расположена между
        щимися друг от друга на расстоя-     двумя параллельными
        нии, равном допуску t, и перпен-     плоскостями, находящимися
        дикулярными к базовой оси            друг от друга на расстоянии
        (см. рисунок 156)                    0,1 мм, перпендикулярными к

                                         базовой оси D (см. рисунок
                                         157)

Рисунок 156 Рисунок 157

Приложение ДА (обязательное)

Приложение А

A.1. В настоящем приложении описываются старые правила, которые были отменены и более не используются. Поэтому данное приложение не является неотъемлемой частью настоящего международного стандарта и его можно использовать только в качестве справочного. Обозначения на чертежах, приведенные ниже, были описаны в международном стандарте ИСО 1101:1983. Их использование на практике показало, что их интерпретация оказалась неоднозначной. Поэтому эти обозначения более не рекомендуется использовать.

A.2. Согласно старым правилам рамка допуска должна соединяться выносной линией со стрелкой на конце непосредственно с осью или плоскостью симметрии (см. рисунок A.1) или с общей осью или плоскостью симметрии (см. рисунки A.2 и A.3), если допуск относится к такому элементу (таким элементам). Данный метод использовался как альтернатива обозначениям, показанным на рисунках 13, 14 и 15.

A.3. Согласно старым правилам треугольник или буква, обозначающие базу, должны соединяться непосредственно с осью или плоскостью симметрии или общей осью или плоскостью симметрии (см. рисунок A.4), если допуск относится к такому элементу (таким элементам). Данный метод использовался как альтернатива обозначениям, показанным на рисунке 33.

A.4. Согласно старым правилам буквы, обозначающие базы, указывались не в порядке их старшинства (см. рисунок A.5). Поэтому было невозможно четко различать первичную и вторичную базы. Этот метод использовался как альтернатива обозначениям, показанным на рисунке 37.

A.5. Согласно старым правилам рамка допуска соединялась непосредственно с базовым элементом выносной стрелкой (см. рисунки A.6 и A.7). Этот метод использовался как альтернатива методу, описанному в 9.3.

A.6. Согласно старым правилам поля отдельных допусков указываются одним значением, применяемым к отдельным элементам, как показано на рисунках A.8 и A.10. Этот метод использовался как альтернатива методу, описанному в 8.4.

A.7. Согласно старым правилам требование к общему полю указывалось путем помещения текста «общее поле» вблизи рамки допуска (см. рисунки A.9 и A.10). Этот метод использовался как альтернатива методу, описанному в 8.5.

B.1. Основные положения

Были разработаны международные документы по оценке геометрических отклонений от цилиндричности, круглости, плоскостности и прямолинейности (см. [4], [5], [6], [7], [8], [9], [10], [11]).

Однако на момент публикации настоящего международного стандарта оказалось невозможным достигнуть консенсуса по полным стандартным правилам для вибраций за оборот (UDR) фильтров, радиуса головки зонда, а также по методу сравнения отклонений от цилиндричности, круглости, плоскостности и прямолинейности (т.е. по параметрам базового цилиндра, базовой окружности, базовой плоскости и базовой линии, соответственно).

Это означает, что следует точно установить спецификации для цилиндричности, круглости, плоскостности и прямолинейности, значения которых должны использоваться для операций с этими спецификациями (в соответствии с [12]) для того, чтобы они были однозначно определенными.

Примечание. Планируется, что специальные операторы спецификаций будут представлены в будущей поправке к настоящему международному стандарту.

Поскольку полные стандартные правила не были установлены, выбор определений полей допусков, основанный на геометрически идеальных элементах, представлен ниже для обсуждения. Эти примеры приводятся для того, чтобы показать, как оценивать отклонения формы выделенных (реальных) элементов и как сравнивать их с полями допусков. Необходимо отметить, что выбор определений полей допусков не описывает полный набор требуемых операций со спецификациями и, следовательно, только устанавливает неполные стандартные правила; которые должны использоваться только в случае, если не даны дополнительные указания (см. также примечание, приведенное выше).

Для обеспечения совместимости со старыми правилами в настоящем приложении воспроизводятся и выделяются элементы международного стандарта ИСО 1101:1983, иным образом не рассматриваемые в настоящем издании.

Выбор определений полей допусков, основанный на геометрически идеальных элементах, приводится для обсуждения. Примеры представлены для того, чтобы показать, как оценивать отклонения формы выделенных (реальных) элементов и как сравнивать их с полями допусков.

B.2. Прямолинейность

Считается, что прямолинейность отдельного элемента, для которого устанавливается допуск, определена корректно, если элемент располагается между двумя прямыми линиями, расстояние между которыми равно или меньше значения установленного допуска. Ориентация прямых линий должна выбираться так, чтобы максимальное расстояние между ними равнялось возможному наименьшему значению.

Ниже приводится пример конкретного поперечного сечения:

Возможные ориентации прямых линий: A_{3} - B_{3}. A_{2} - B_{2} A_{1} - B_{1}

Соответствующие расстояния: h_{3}. h_{2} h_{1}

Для рисунка B.1: h_{1} < h_{2} < h_{3}.

Следовательно, правильной ориентацией прямых линий является ориентация A_{1} - B_{1} - . Расстояние h_{1} должно быть не более установленного допуска.

B.3. Плоскостность

Считается, что плоскостность отдельного элемента, для которого устанавливается допуск, определена корректно, если элемент располагается между двумя плоскостями, расстояние между которыми равно или меньше значения установленного допуска. Ориентация плоскостей должна выбираться так, чтобы максимальное расстояние между ними равнялось возможному наименьшему значению.

Ниже приводится следующий пример:

Возможные ориентации плоскостей: A_{2} - B_{2} - C_{2} - D_{2} A_{1} - B_{1} - C_{1} - D_{1}

Соответствующие расстояния: h_{2} h_{1}

Для рисунка B.2: h_{1} < h_{2}

Следовательно, правильной ориентацией плоскостей является ориентация A_{1} - B_{1} - C_{1} - D_{1} . Расстояние h_{1} должно быть не более установленного допуска.

B.4. Круглость

Считается, что круглость отдельного элемента, для которого устанавливается допуск, определена корректно, если элемент располагается между двумя концентрическими окружностями, разность радиусов которых не более значения установленного допуска. Положение центров этих окружностей и значения их радиусов должны выбираться так, чтобы разность радиусов двух концентрических окружностей равнялась возможному наименьшему значению.

Ниже приводится пример конкретного поперечного сечения:

Возможные месторасположения центров двух концентрических окружностей и минимальная разность их радиусов:

Центр (C_{1}) окружностей A_{1} определяет месторасположение двух концентрических окружностей с разностью радиусов \Delta r_{1} .

Центр (C_{2}) окружностей A_{2} определяет местоположение двух концентрических окружностей с разностью радиусов \Delta r_{2} .

Для рисунка B.3: \Delta r_{2}<\Delta r_{1} .

Следовательно, правильным месторасположением двух концентрических окружностей является месторасположение, обозначаемое как A_{2} . Тогда разность радиусов \Delta r_{2} должна быть не более установленного допуска.

B.5. Цилиндричность

Считается, что цилиндричность отдельного элемента, для которого устанавливается допуск, определена корректно, если элемент располагается между двумя соосными цилиндрами так, чтобы разность их радиусов была не более значения установленного допуска. Положение осей этих цилиндров и значения их радиусов должны выбираться так, чтобы разность радиусов двух соосных цилиндров равнялась возможному наименьшему значению.

Ниже приводится следующий пример:

Возможные положения осей двух соосных цилиндров и минимальная разность их радиусов:

Ось (Z_{1}) цилиндров A_{1} определяет положение двух соосных цилиндров с разностью радиусов \Delta r_{1} .

Ось (Z_{2}) цилиндров A_{2} определяет положение двух соосных цилиндров с разностью радиусов \Delta r_{2} .

Для рисунка B.4: \Delta r_{2}<\Delta r_{1} .

Следовательно, правильными положениями двух соосных цилиндров является положение, обозначаемое как A_{2} . Тогда разность радиусов \Delta r_{2} должна быть не более установленного допуска.

Более подробно о матричной модели GPS см. [13].

A.1. Информация о стандарте и его применении

Настоящий международный стандарт содержит основную информацию по установлению геометрических допусков для изделий. В нем представлена исходная база и описаны основные принципы установления геометрических допусков.

A.2. Положение в матричной модели GPS

Настоящий международный стандарт является общим стандартом GPS; его положения следует учитывать в связующих звеньях 1 и 2 серий стандартов на форму, ориентацию, месторасположение и биение, а также в связующем звене 1-й серии стандартов на базы в общей матрице GPS, как графически показано на рисунке C.1.

А.3. Связанные стандарты

Связанные стандарты являются стандартами серий стандартов, указанных на рисунке C.1.

БИБЛИОГРАФИЯ

1. ISO 5459:1981 Technical drawings — Geometrical tolerancing — Datums and datum-systems for geometrical tolerances

2. ISO 10578:1992 Technical drawings — Tolerancing of orientation and location — Projected tolerance zone

3. ISO 8015:1985 Technical drawings — Fundamental tolerancing principle

4. ISO/TS 12780-1:2003 Geometrical Product Specifications (GPS) — Straightness — Part 1: Vocabulary and parameters of straightness

5. ISO/TS 12780-2:2003 Geometrical Product Specifications (GPS) — Straightness — Part 2: Specification operators

6. ISO/TS 12781-1:2003 Geometrical Product Specifications (GPS) — Flatness — Part 1: Vocabulary and parameters of flatness

7. ISO/TS 12781-2:2003 Geometrical Product Specifications (GPS) — Flatness — Part 2: Specification operators

8. ISO/TS 12181-1:2003 Geometrical Product Specifications (GPS) — Roundness — Part 1: Vocabulary and parameters of roundness

9. ISO/TS 12181-2:2003 Geometrical Product Specifications (GPS) — Roundness — Part 2: Specification operators

10. ISO/TS 12180-1:2003 Geometrical Product Specifications (GPS) — Cylindricity — Part 1: Vocabulary and parameters of cylindrical form

11. ISO/TS 12180-2:2003 Geometrical Product Specifications (GPS) — Cylindricity — Part 2: Specification operators

12. ISO/TS 17450-2:1999 Geometrical Product Specifications (GPS) — General concepts — Part 2: Basic tenets, specifications, operators and uncertainties

13. ISO/TR 14638:1995 Geometrical Product Specifications (GPS) — Masterplan.

------------------------------------------------------------------
