ГОСТ Р 53441-2009 (ИСО 2538:1998). Национальный стандарт Российской Федерации. Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Нормальные углы и уклоны призм

(утв. и введен Приказом Ростехрегулирования от 04.12.2009 № 558-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 8908-58"]:::rst
  n1["ГОСТ 8908-81"]:::doc
  n2["ГОСТ Р 53441-2009"]:::doc
  click n2 "https://bukva.ai/docs/gost-r-53441-2009" "ГОСТ Р 53441-2009. Национальный стандарт Российской Федерации. Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Нормальные углы и уклоны призм (утв. и введ"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

1 января 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский и конструкторский институт средств измерений в машиностроении» (ОАО «НИИизмерения») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 242 «Допуски и средства контроля»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2009 г. № 558-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 2538:1998 «Геометрические характеристики изделий. Ряды углов и уклонов призм» (ISO 2538:1998 «Geometrical product specifications (GPS) — Series of angles and slopes on prisms», MOD).

При этом в него не включены приложения A и B примененного международного стандарта, которые нецелесообразно применять в национальной стандартизации в связи с тем, что:

• Приложение A (справочное) «Связи в матричной системе GPS» содержит сведения о матричной модели Системы стандартов ИСО «Геометрические характеристики изделий (GPS)» и месте применяемого международного стандарта в ней, не относящиеся к объекту стандартизации;
• Приложение B «Библиография» содержит исключительно сведения о документе, ссылка на который используется в приложении A международного стандарта, не вошедшем в национальный стандарт.

Указанные приложения, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДА.

Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Международный стандарт ИСО 2538:1998 подготовлен Техническим комитетом ИСО/ТК 213 «Размерные и геометрические требования к изделиям и их проверка».

Приложения A и B этого международного стандарта носят исключительно справочный характер.

1 Область применения

Настоящий стандарт распространяется на применяемые в машиностроении углы и уклоны призматических элементов деталей и устанавливает ряды нормальных углов призм от 120° до 0°30' и уклонов призм от 1:10 до 1:500.

Стандарт не распространяется на углы и уклоны, связанные расчетными зависимостями с другими принятыми размерами.

2 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

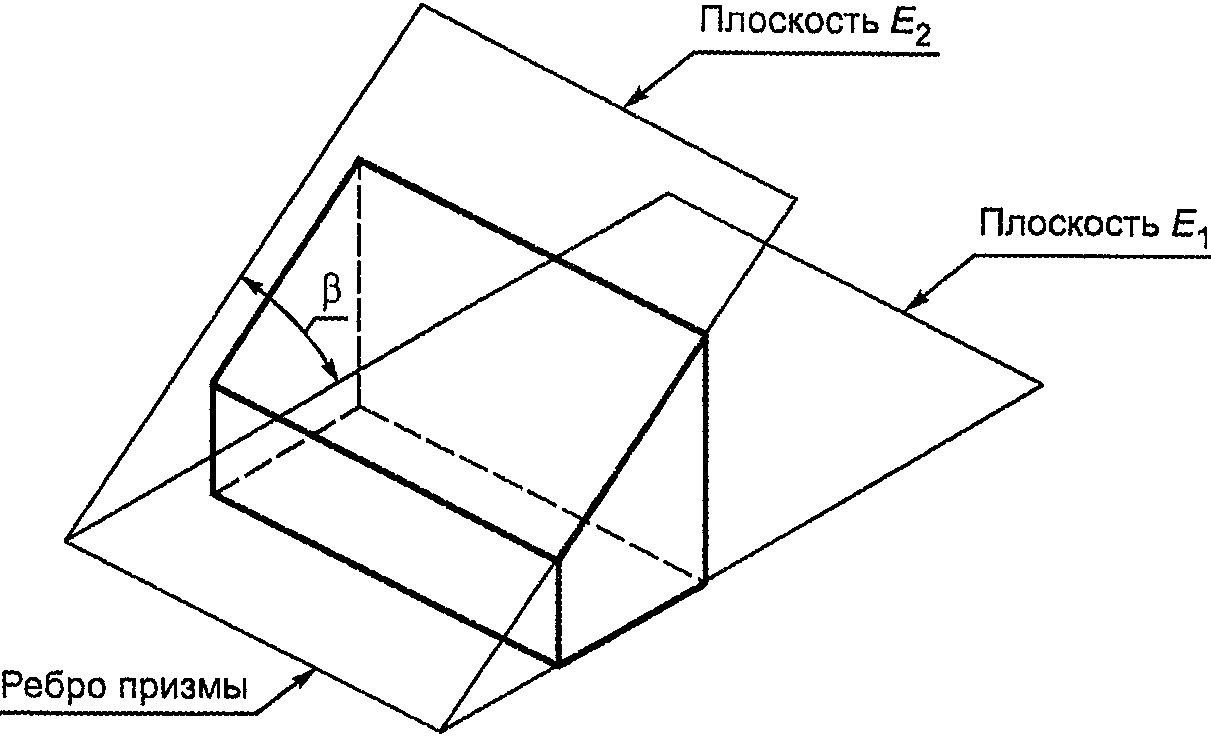

2.1 призма (prism): Часть детали, ограниченная двумя пересекающимися между собой плоскостями (см. рисунок 1).

Примечание — Обе плоскости называют «гранями призмы (prism planes)». Если они участвуют в образовании посадки, их называют «сопрягаемыми гранями призмы (mating planes for prism)».

2.2 многогранная призма (multiple prism): Часть детали, ограниченная несколькими парами пересекающихся плоскостей.

Примечания

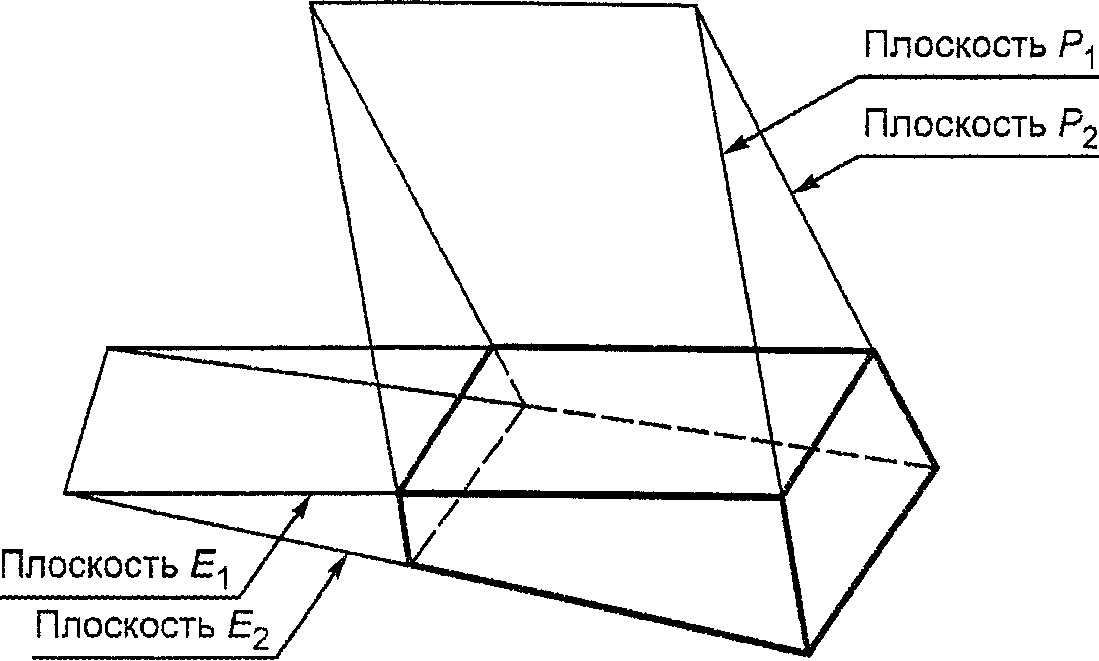

1 Двойная призма ограничена двумя парами пересекающихся плоскостей (см. рисунок 2).

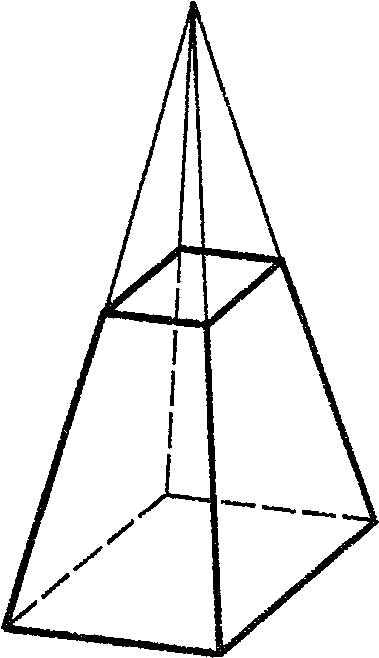

2 Если пересечением каждой пары плоскостей является точка, то многогранная призма является пирамидой (см. рисунок 3).

2.3 клин (wedge): Призма с малым углом.

2.4 V-образная направляющая (vee-block); направляющая типа «ласточкин хвост» (dovetail): Типовая призма с большим углом.

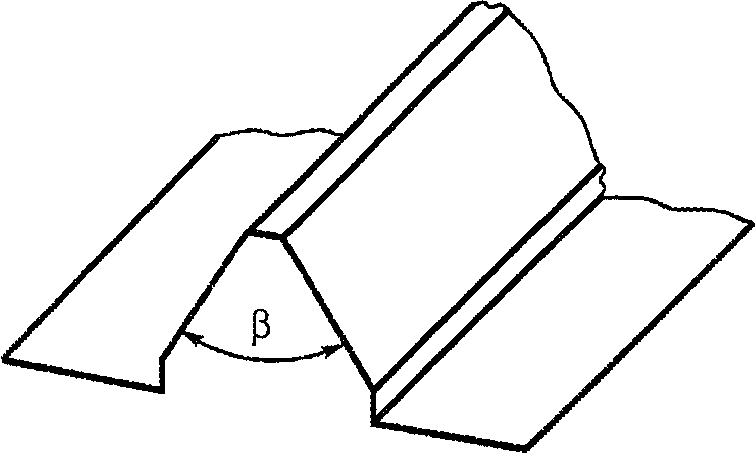

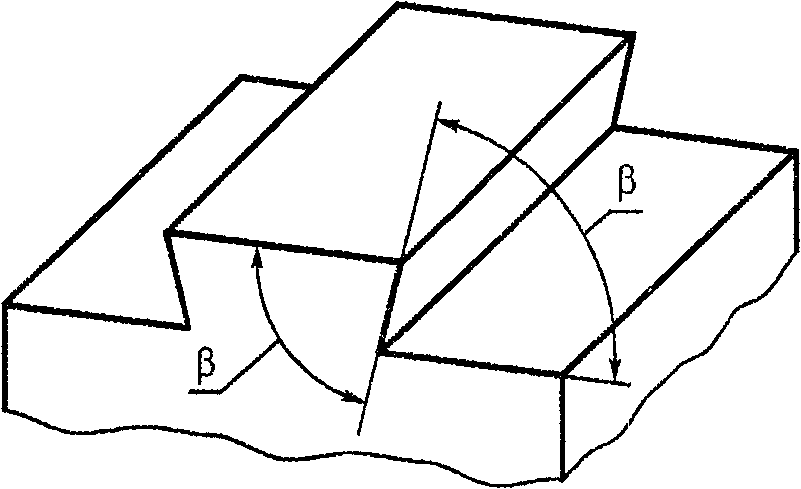

Примечание — V-образную направляющую (см. рисунок 4) и направляющую типа «ласточкин хвост» (см. рисунок 5) используют, например, в качестве направляющих скольжения станков.

2.5 угол призмы (prism angle) \beta : Угол, под которым грани призмы пересекают друг друга (см. рисунок 1).

2.6 уклон призмы (prism slope) S: Отношение разности высот H и h призмы в двух определенных поперечных сечениях к расстоянию L между этими сечениями (см. рисунок 2):

2.7 утонение призмы (rate of prism) CР: Отношение разности толщин T и t призмы в двух определенных поперечных сечениях к расстоянию L между этими сечениями (см. рисунок 3):

2.8 ребро призмы (prism edge): Теоретическая линия пересечения обеих граней призмы (см. рисунок 1).

Примечание — Угол между сопрягаемыми гранями призмы называют «углом сопряжения призмы (mating angle for prism)».

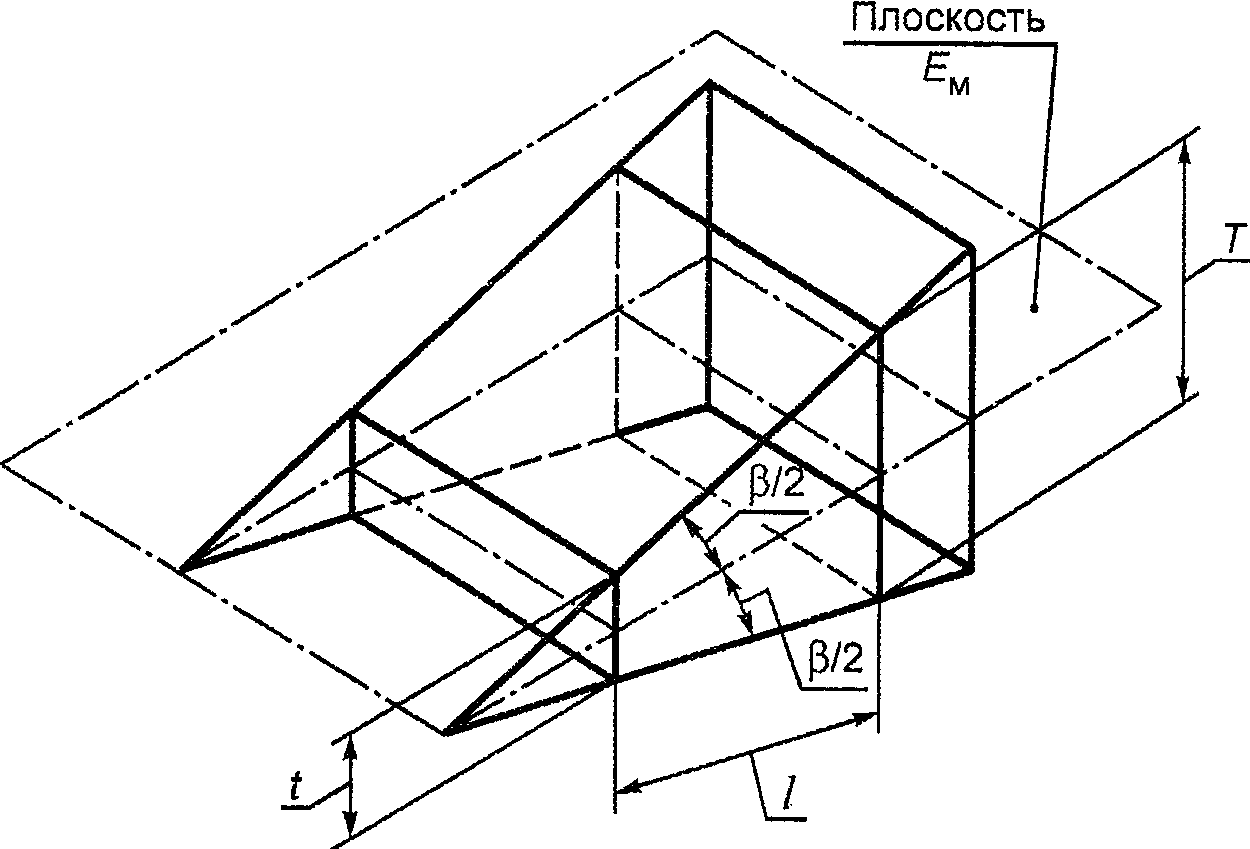

2.9 плоскость симметрии призмы (centre plane of prism) EМ: Плоскость, проходящая через ребро призмы и делящая угол призмы \beta пополам (см. рисунок 6).

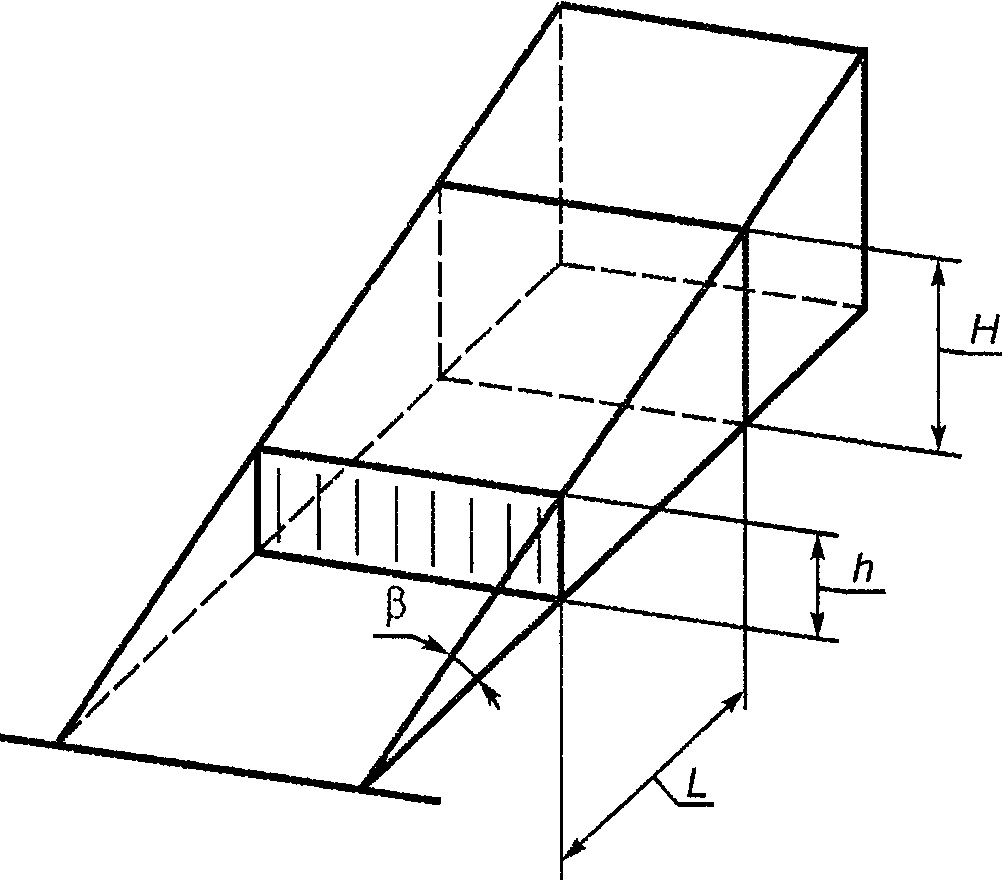

2.10 высота призмы (height of prism) H, h: Высота, измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к одной из граней призмы (см. рисунок 7).

2.11 толщина призмы (thickness of prism) T, t: Толщина, измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к плоскости симметрии призмы (см. рисунок 6).

3.1 Углы и уклоны призм общего назначения должны соответствовать указанным в таблице 1.

При выборе углов ряд 1 следует предпочитать ряду 2.

3.2 Углы призм специального назначения и область их применения должны соответствовать указанным в таблице 2.

3.3 Расчетные значения уклонов, углов и утонений призм, соответствующих указанным в таблицах 1 и 2 нормальным углам и уклонам, приведены в таблице 3.

Приложение A (справочное)

A.1 Информация о стандарте и его применении

Настоящий международный стандарт устанавливает определения параметров и их соответствующие значения для некоторых областей применения.

Для обеспечения однозначного понимания требований он должен быть дополнен стандартами, включающими связующие звенья с 3-го по 6-й.

A.2 Положение в матричной системе GPS

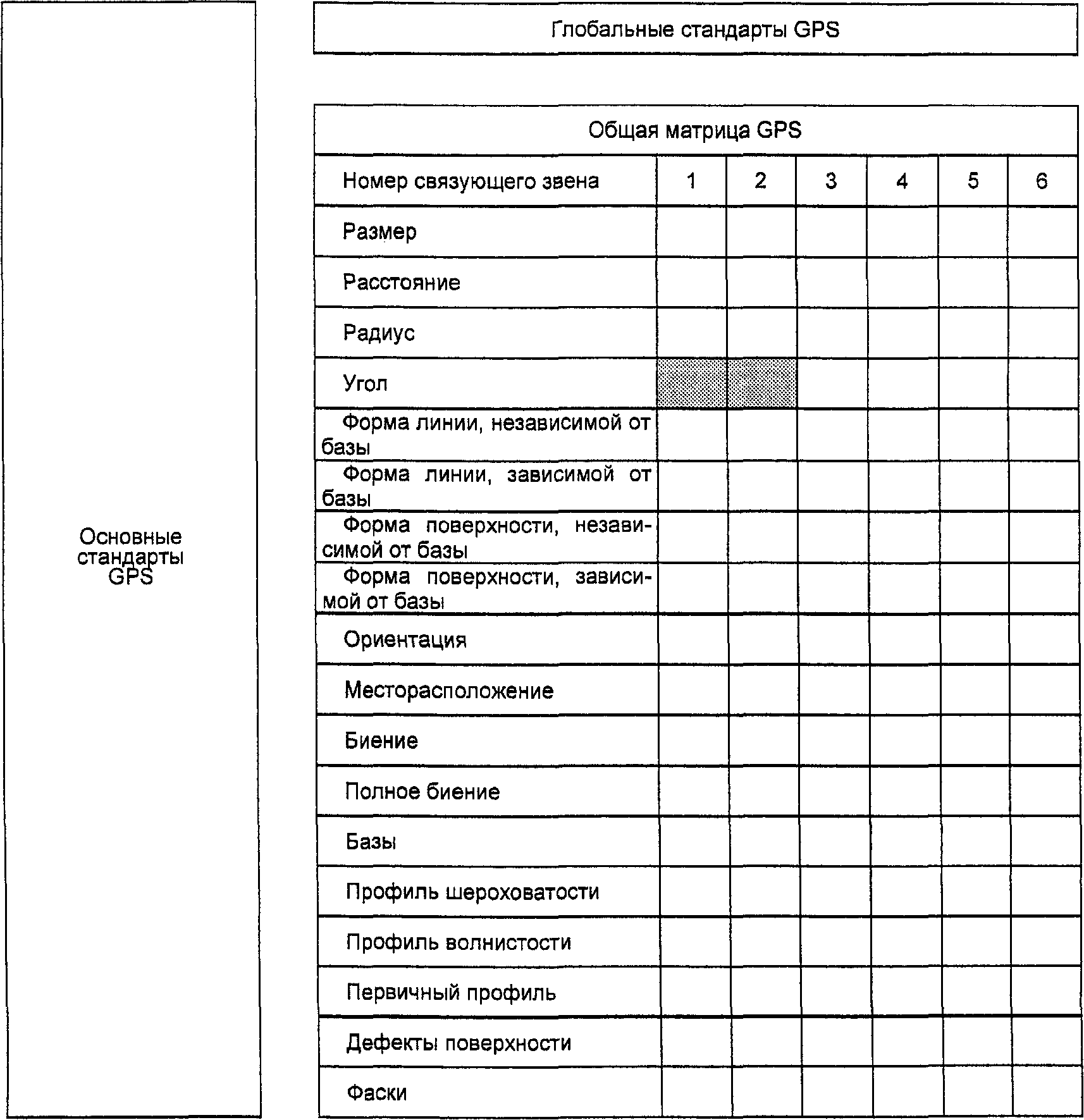

Настоящий международный стандарт является общим стандартом GPS; его положения следует учитывать в связующих звеньях 1 и 2 серий стандартов на углы в общей матрице GPS, как показано на рисунке A.1.

Связанные стандарты являются стандартами серий стандартов, указанных на рисунке A.1.

Приложение B

[1] ИСО/ТР 14638:1995 Геометрические характеристики изделий (GPS). Основная схема
