НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ

НОРМАЛЬНЫЕ КОНУСНОСТИ И УГЛЫ КОНУСОВ

Basic norms of interchangeability. Geometrical product specifications. Standard rates of taper and cone angles

ISO 1119:1998 Geometrical product specifications (GPS) — Series of conical tapers and taper angles (MOD)

ГОСТ Р 53440-2009 (ИСО 1119:1998)

1 января 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом «Научно-исследовательский и конструкторский институт средств измерений в машиностроении» (ОАО «НИИизмерения») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 242 «Допуски и средства контроля».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2009 г. № 557-ст.

4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1119:1998 «Геометрические характеристики изделий. Ряды конусностей и углов конусов» (ISO 1119:1998 «Geometrical product specifications (GPS) — Series of conical tapers and taper angles», MOD).

При этом в него не включено Приложение A (справочное) «Связи в матричной системе GPS» применяемого международного стандарта, которое нецелесообразно применять в национальной стандартизации в связи с тем, что оно содержит сведения о матричной модели Системы стандартов ИСО «Геометрические характеристики изделий (GPS)» и месте применяемого международного стандарта в ней, не относящиеся к объекту стандартизации.

В настоящий стандарт относительно применяемого международного стандарта внесены следующие технические отклонения:

• «Библиография» приведена в соответствие с содержанием стандарта и требованиями ГОСТ Р 1.5-2004.

Указанное приложение, не включенное в настоящий стандарт, приведено в дополнительном Приложении ДА.

• ссылки на международные стандарты ИСО заменены ссылками на соответствующие национальные стандарты Российской Федерации согласно таблице A.1 Приложения ДБ;

Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (пункт 3.5).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Международный стандарт ИСО 1119:1998 подготовлен Техническим комитетом ИСО/ТК 213 «Размерные и геометрические требования к изделиям и их проверка».

Приложения A и B этого международного стандарта носят исключительно справочный характер.

1. Область применения

Настоящий стандарт распространяется на применяемые в машиностроении конусности и углы конусов гладких конических элементов деталей и устанавливает ряды нормальных конусностей от 1:0,289 до 1:500 и углов конусов от 0,114° до 120°.

Настоящий стандарт не распространяется на конусности и углы конусов, связанные расчетными зависимостями с другими принятыми размерами, негладкие конические элементы деталей (призматические элементы, конические резьбы, конические зубчатые передачи и т.д.).

Правила указания размеров и допусков конических поверхностей на чертежах согласно ГОСТ 2.320.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 50017-92 (ИСО 575-78). Машины текстильные и оборудование вспомогательное. Патроны конические переходные. Половина угла конуса 4°20'. Размеры и методы контроля

ГОСТ Р 50018-92 (ИСО 324-78). Машины текстильные и оборудование вспомогательное. Патроны конические для крестовой намотки при крашении (крестовая намотка). Половина угла конуса 4°20'. Размеры и методы контроля

ГОСТ Р 50042-92 (ИСО 368-82). Машины текстильные и оборудование вспомогательное. Патроны для веретен кольцепрядильных и крутильных машин. Конус 1:38 и 1:64. Размеры

ГОСТ Р 50213-92 (ИСО 5237-78). Машины текстильные и оборудование вспомогательное. Патроны конические для намотки пряжи (крестовая намотка). Половина угла конуса 5°57'. Размеры и методы контроля

ГОСТ Р 50663-99 (ИСО 8382-88). Аппараты искусственной вентиляции легких для оживления. Общие технические требования и методы испытаний

ГОСТ 2.320-82. Единая система конструкторской документации. Правила нанесения размеров, допусков и посадок конусов

ГОСТ 8032-84. Предпочтительные числа и ряды предпочтительных чисел

ГОСТ 15945-82. Конусы внутренние и наружные конусностью 7:24. Размеры

ГОСТ 22967-90. Шприцы медицинские инъекционные многократного применения. Общие технические требования и методы испытаний

ГОСТ 24264-93 (ИСО 5356-1-87). Аппараты ингаляционного наркоза и искусственной вентиляции легких. Соединения конические. Часть 1. Конические патрубки и гнезда

ГОСТ 25557-2006 (ИСО 296-91). Конусы инструментальные. Основные размеры.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Угол конуса (cone angle) \alpha : угол между образующими в продольном сечении конуса.

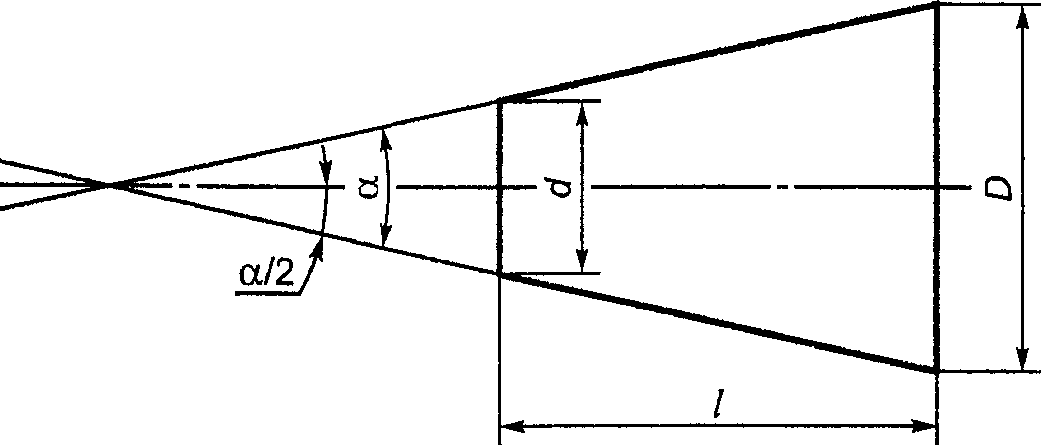

3.2. Конусность (rate of taper) C: отношение разности диаметров в двух поперечных сечениях конуса к расстоянию между этими сечениями (см. рисунок 1).

Примечание 1. Конусность является безразмерной величиной.

Примечание 2. Запись «C = 1:20» означает, что разность диаметров конуса D — d в двух поперечных сечениях, расположенных на расстоянии L = 20 мм друг от друга, равна 1 мм и (или) что:

\frac{1}{2} ctg \frac{\alpha}{2} = 20 .

4. Нормальные конусности и углы конусов

4.1. Конусности и углы конусов общего назначения должны соответствовать указанным в таблице 1.

При выборе конусностей или углов конусов ряд 1 следует предпочитать ряду 2.

4.2. Конусности и углы конусов специального назначения, а также области их применения должны соответствовать указанным в таблице 2.

Конусности и углы конусов специального назначения

Приложение ДА (обязательное)

Приложение A

A.1. Информация о стандарте и его применении

Настоящий международный стандарт содержит определение конусности и угла конуса, значения конусностей и углов конусов общего и специального назначения, а также области их применения.

Для обеспечения однозначного понимания требований он должен быть дополнен стандартами, включающими связующие звенья с 3-го по 6-й.

A.2. Положение в матричной системе GPS

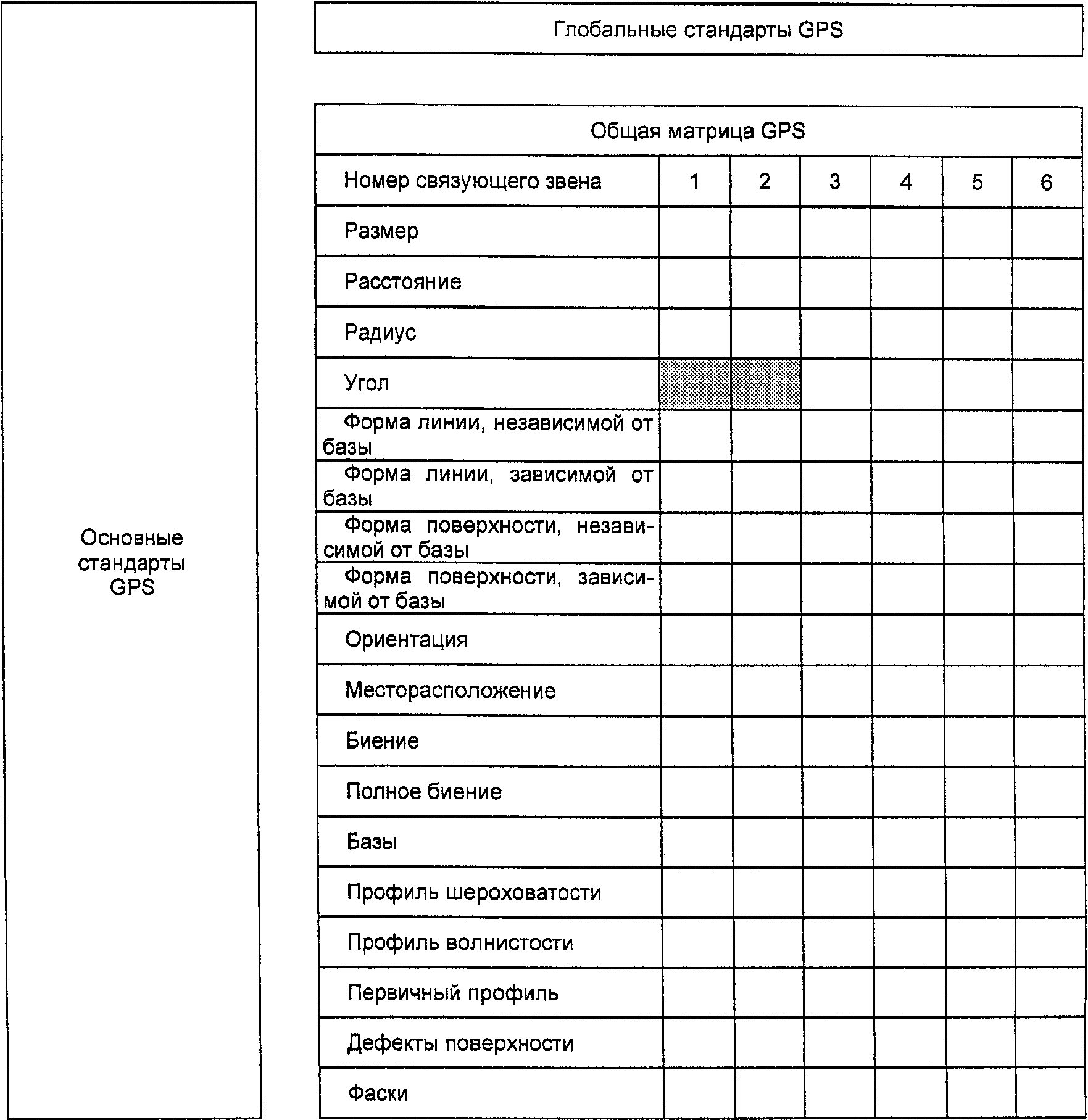

Настоящий международный стандарт является общим стандартом GPS; его положения следует учитывать в связующих звеньях 1 и 2 серий стандартов на углы в общей матрице GPS, как показано на рисунке A.1.

A.3. Связанные стандарты

Связанные стандарты являются стандартами серий стандартов, указанных на рисунке A.1.

БИБЛИОГРАФИЯ

[17] ИСО/ТР 14638:1995. Геометрические характеристики изделий (GPS). Основная схема.

Таблица ДБ.1

БИБЛИОГРАФИЯ

1. ИСО 8489-5:1995. Машины текстильные и вспомогательное оборудование. Конусы крестовой намотки. Часть 5. Размеры, допуски и обозначения конусов с половиной угла при вершине 5°57'

2. ИСО 8489-3:1995. Машины текстильные и вспомогательное оборудование. Конусы крестовой намотки. Часть 3. Размеры, допуски и обозначения конусов с половиной угла при вершине 4°20'

3. ИСО 8489-4:1995. Машины текстильные и вспомогательное оборудование. Конусы крестовой намотки. Часть 4. Размеры, допуски и обозначения конусов с половиной угла при вершине 4°20', используемых для намотки при крашении

4. ИСО 8489-2:1995. Машины текстильные и вспомогательное оборудование. Конусы крестовой намотки. Часть 2. Размеры, допуски и обозначения конусов с половиной угла при вершине 3°30'

5. ИСО 239:1974. Конусы сверлильные патронов

6. ИСО 594-1:1986. Наконечники конические с конусностью 6% (тип Люэра) для шприцев, игл и другого медицинского оборудования. Часть 1. Общие требования

7. ИСО 595-1.1986. Шприцы медицинские цельностеклянные или металлостеклянные многократного применения. Часть 1. Размеры

8. ИСО 595-2:1987. Шприцы медицинские цельностеклянные или металлостеклянные многократного применения. Часть 2. Конструкция.

------------------------------------------------------------------
