ГОСТ Р 53411-2009 (ИСО 2336-1:1996, ИСО 2336-2:2006). Национальный стандарт Российской Федерации. Полотна ножовочные для металла. Технические условия

(утв. Приказом Ростехрегулирования от 15.10.2009 № 453-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 6645-86"]:::rst
  n1["ГОСТ Р 53411-2009"]:::doc
  click n1 "https://bukva.ai/docs/gost-r-53411-2009" "ГОСТ Р 53411-2009. Национальный стандарт Российской Федерации. Полотна ножовочные для металла. Технические условия (утв. Приказом Ростехрегулирования от 15.10.2009 N 453-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ОКП 39 2540

Дата введения 1 января 2011 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) «ВНИИИНСТРУМЕНТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. № 453-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения международных стандартов: ИСО 2336-1:1996 «Полотна ножовочные. Часть 1. Размеры ручных ножовочных полотен» (ISO 2336-1:1996 «Hacksaw blades. Part 1. Dimensions for hand blades», MOD), ИСО 2336-2:2006 «Полотна ножовочные. Часть 2. Размеры полотен машинных ножовок» (ISO 2336-2:2006 «Hacksaw blades. Part 2. Dimensions for machine blades», MOD).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 2, 4, 5, 6, в пункте 3.2, в подпункте 3.1.2, 3.1.3, Приложениях A и B и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанных международных стандартов для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

Сведения о соответствии ссылочных национальных стандартов ссылочным международным стандартам приведены в Приложении B

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на ручные и машинные ножовочные полотна для металла (далее — полотна).

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 5406-84 Эмали НЦ-25. Технические условия

ГОСТ 5950-2000 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия

ГОСТ 6631-74 Эмали марок НЦ-132. Технические условия

ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение

ГОСТ 19265-73 Прутки и полосы из быстрорежущей стали. Технические условия

ГОСТ 23522-79 Лента холоднокатаная для ручных ножовочных полотен. Технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Технические требования

3.1 Типы и основные размеры

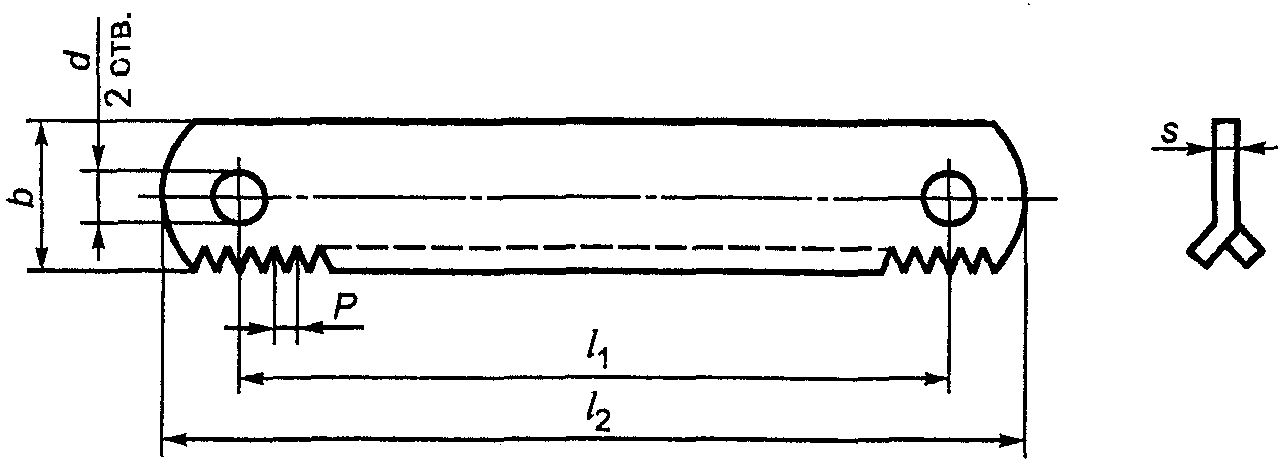

3.1.1 Полотна следует изготовлять типов:

Пример условного обозначения ножовочного полотна длиной l1 = 300 мм, шириной b = 25 мм, толщиной s = 1,25 мм, с шагом зубьев P = 2,5 мм:

Полотно ножовочное 300 — 25 — 1,25 — 2,5 ГОСТ Р 53411-2009

3.1.3. По заказу потребителя полотна типа 1 изготовляют с расположением зубьев с двух сторон в соответствии с Приложением A.

3.2 Характеристики

3.2.1 Ножовочные полотна следует изготовлять:

- типа 1 — из стальной ленты по ГОСТ 23522, быстрорежущей стали по ГОСТ 19265, стали марок Х6ВФ или В2Ф по ГОСТ 5950;

- типа 2 — из быстрорежущей стали по ГОСТ 19265. Допускается изготовление из других марок быстрорежущей стали, обеспечивающих стойкость полотен в соответствии с требованиями настоящего стандарта.

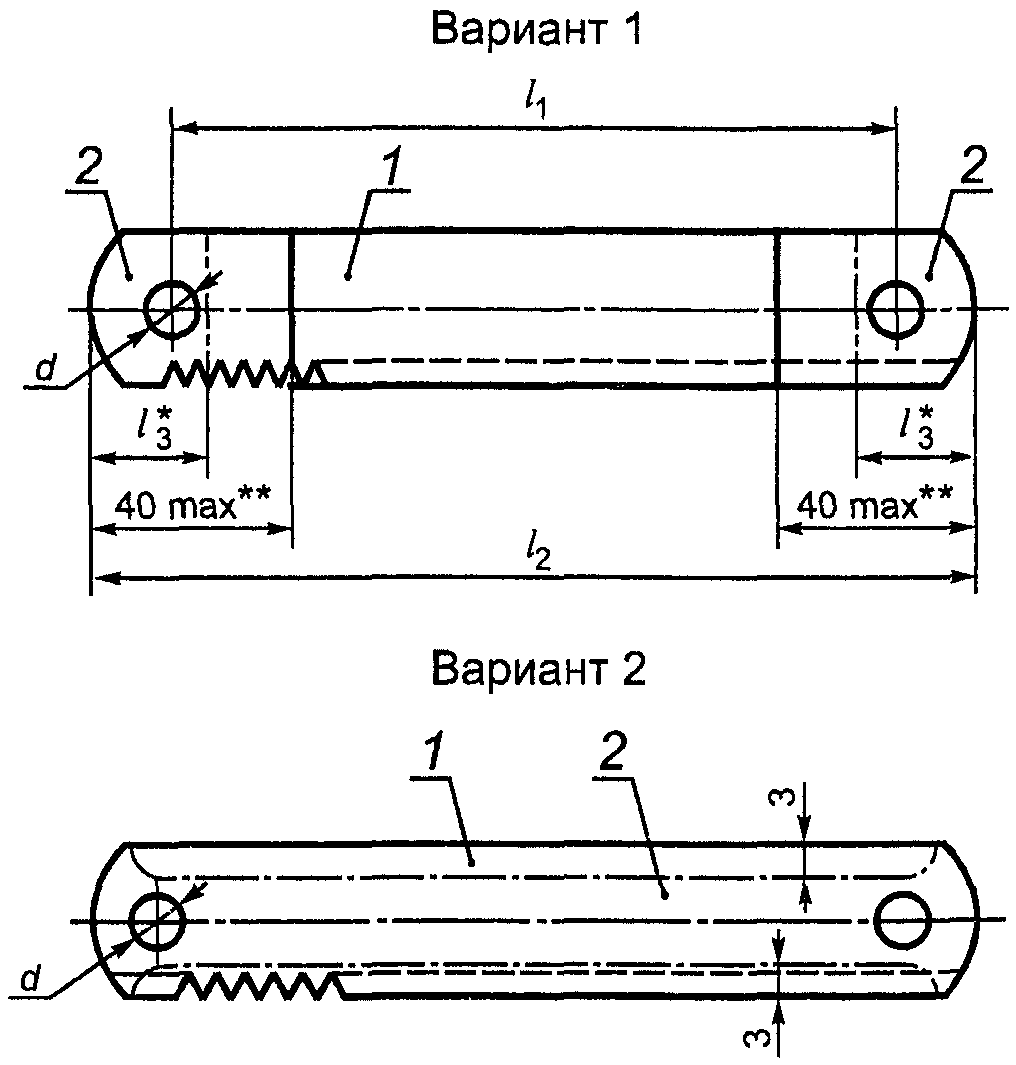

3.2.2. Полотна должны быть термически обработаны в соответствии с указаниями на рисунке 2 и в таблице 3.

1 — зона повышенной твердости; 2 — зона пониженной твердости

<> l_{3} = 0,5(l_{2} - l_{1}) + 0,5d .*

<**> Допускается 60 мм для полотен с разводкой по всей длине полотна.

Рисунок 2

Таблица 3

3.2.3. На поверхности полотен не должно быть трещин, плен, окалины и коррозии. Допускаются дефекты, глубина или высота которых не превышает норм, установленных для ленты или листа в состоянии поставки.

3.2.4. Ножовочные полотна должны иметь одно из следующих покрытий: эмаль НЦ-25 по ГОСТ 5406, НЦ-132 по ГОСТ 6631, Хим.Окс.прм. и другие покрытия, обеспечивающие сохранность и внешний вид поверхности.

3.2.5 Полотна должны иметь разводку зубьев:

для типа 1:

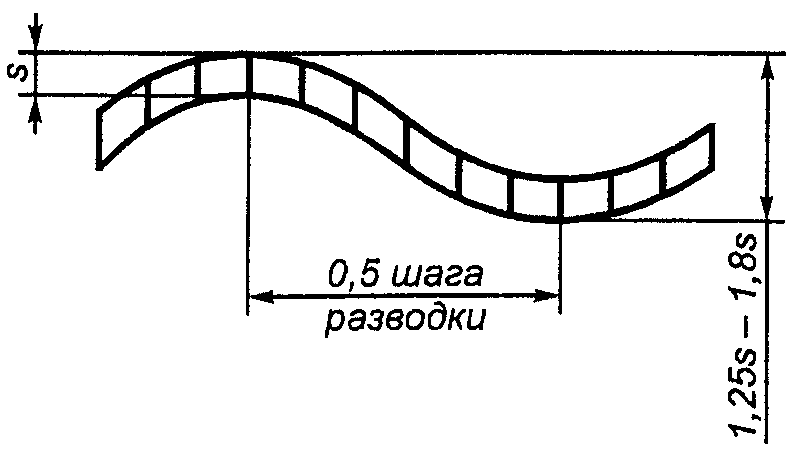

• по полотну в соответствии с рисунком 3,
• по каждому зубу или через зуб,

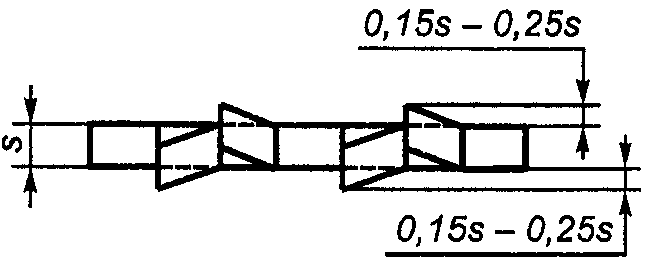

• по двум смежным зубьям через один неразведенный в соответствии с рисунком 4;

для типа 2:

• по каждому зубу или через зуб,
• по двум смежным зубьям через один неразведенный в соответствии с рисунком 4.

Рисунок 4

3.2.6 Разводка полотна должна быть на всей длине полотна или заканчиваться на расстоянии от торца:

- <a id="p100139"></a>30 мм         - для полотен типа 1;
- <a id="p100140"></a>(35 +/- 5) мм - для полотен типа 2.

Величина разводки зубьев должна быть:

• (1,25 — 1,8)s — для полотен с разводкой по полотну;
• (0,15 — 0,25)s на сторону — для полотен с разводкой по зубу.

Шаг разводки для полотен с разводкой по полотну должен быть равен 8P, но не более 8 мм.

3.2.7 Предельные отклонения шага зубьев должны быть, мм, не более:

+/- 0,45P на 10 мм длины — для полотен типа 1;

+/- 0,2 — для полотен типа 2.

3.2.8 Допуск симметричности осей отверстий относительно оси симметрии ширины полотна должен быть, мм, не более:

• 1,0 — для полотен типа 1;
• 1,4 — для полотен типа 2.

3.2.9. Допуск прямолинейности боковых сторон полотна в свободном состоянии в продольном направлении на 100 мм длины должен быть, мм, не более:

• 0,5 — для полотен типа 1;
• 0,3 — для полотен типа 2.

3.2.10. Допуск прямолинейности боковых сторон полотна в поперечном направлении по всей ширине неразведенной части должен быть, мм, не более:

• половины разности величины разводки и толщины полотна, измеренной на неразведенной части, — для полотен типа 1 с разводкой по полотну;
• величины разводки зуба на сторону — для полотен типа 1 с разводкой по зубу;
• 0,8 величины разводки зуба на сторону — для полотен типа 2.

3.2.11 Разность высоты вершин смежных зубьев полотна должна быть, мм, не более:

• 0,10 — для полотен с шагом зубьев до 1,4 мм включ.;
• 0,15 — для полотен с шагом зубьев св. 1,4 мм.

Допускается по согласованию с потребителем для полотен типа 1 с шагом зубьев свыше 1 мм разность высоты смежных зубьев 0,15 мм.

3.2.12 Допуск прямолинейности линии вершин зубьев полотна должен быть, мм, не более:

- <a id="p100163"></a>1,4 - для полотен типа 1;
- <a id="p100164"></a>1,0 - для полотен типа 2 при l          до 350 мм включ.;
                                1
- <a id="p100165"></a>1,5    "     "     "   "  "  "  св. 350 до 600 мм   " ;
- <a id="p100166"></a>2,5    "     "     "   "  "  "   "  600 мм.

3.2.13. Верхнее предельное отклонение толщины полотна должно соответствовать верхнему предельному отклонению толщины исходного материала. Нижнее предельное отклонение толщины полотна не должно превышать предельного отклонения исходного материала:

• на 0,05 мм — для полотен типа 1;
• на 0,10 мм — для полотен типа 2.

3.2.14. Средний \overline{T} и установленный T_{\text{у}} периоды стойкости полотен при условиях испытаний, приведенных в разделе 5, должны быть, мин, не менее:

для полотен типа 1:

• из быстрорежущей стали — \overline{T} = 98,T_{\text{у}} = 42 ;
• из инструментальной легированной стали — \overline{T} = 60,T_{\text{у}} = 24 ;

для полотен типа 2: \overline{T} = 123,T_{\text{у}} = 64 .

Примечание — Для полотен, изготовленных из марок быстрорежущей стали с содержанием легирующих элементов меньше, чем в стали марки Р6М5, поправочный коэффициент на средний и установленный периоды стойкости — 0,8.

3.2.15. Критерием затупления полотен является потеря производительности, выраженная временем разрезки заготовки с сечениями, указанными в таблице 4, которое должно быть не более, мин:

3.2.15 Маркировка

На каждом полотне должны быть четко нанесены:

• товарный знак предприятия-изготовителя;
• ширина полотна;
• шаг зуба полотна;
• марка стали (марку стали 11Р3АМ3Ф2 не маркируют).

3.2.16. Транспортная маркировка и маркировка потребительской тары — по ГОСТ 18088.

3.2.17 Упаковка — по ГОСТ 18088.

4. Правила приемки

4.1 Приемка полотен — по ГОСТ 23726.

4.2. Периодические испытания полотен на средний период стойкости проводят один раз в три года, на установленный период стойкости — один раз в год.

Испытания проводят не менее чем на пяти полотнах любого типоразмера каждого типа полотен.

4.3 Допускается проводить испытания у потребителя.

5. Методы контроля и испытаний

5.1. Внешний вид полотен контролируют визуально с помощью лупы ЛП-1 — 4х по ГОСТ 25706.

5.2 Твердость полотен контролируют по ГОСТ 9013.

5.3. При контроле размерных параметров полотен применяют методы и средства измерения, погрешность которых должна быть не более:

• значений, указанных в ГОСТ 8.051, — при измерении линейных размеров;
  • 35% допуска на проверяемый угол « » угловых «;»
• 25% допуска на проверяемый параметр — при контроле формы и расположения поверхностей.

5.4. Размеры полотен и разность высоты вершин смежных зубьев полотна измеряют до разводки зубьев.

5.5. Полотна типа 1 перед испытаниями на стойкость проверяют на остроту зубьев и упругость.

Острота зубьев полотен должна обеспечивать сцепляемость с контрольной пластиной твердостью 56 HRC.

Упругость полотен испытывают изгибанием полотен в обе стороны вокруг цилиндра диаметром 250 мм. После испытания полотна не должны иметь трещин и остаточных деформаций, превышающих значения, указанные в 3.2.8.

5.6. Испытания полотен на работоспособность, средний и установленный периоды стойкости следует проводить на ножовочных станках, соответствующих установленным для них нормам точности и жесткости, на образцах из стали марки 45 по ГОСТ 1050, твердостью 180 — 190 HB.

5.7. Испытания полотен следует проводить на режимах, указанных в таблице 4.

5.8. При испытаниях полотен типа 2 в качестве смазочно-охлаждающей жидкости следует применять 5%-ный (по массе) раствор эмульсола в воде с расходом 6 — 8 л/мин.

5.9. Испытания полотен на работоспособность следует проводить при десяти резах, при этом время последнего реза должно быть, мин, не более:

• для полотен типа 1 из быстрорежущей стали:

0,7 — с шагом зубьев 0,8 — 1,4 мм,

2,0 — с шагом зубьев 1,6 мм;

из инструментальной легированной стали:

0,8 — с шагом зубьев 0,8 — 1,4 мм,

2,5 — с шагом зубьев 1,6 мм;

• для полотен типа 2 — 3,5.

Примечание — Для полотен, изготовленных из быстрорежущей стали с содержанием легирующих элементов меньше, чем в стали марки Р6М5, поправочный коэффициент на время десятого реза равен 1,15.

5.10. После испытаний полотен на работоспособность на них не должно быть изломов, и они должны быть пригодны к дальнейшей работе.

5.11. Приемочные значения среднего \overline{T} и установленного T_{\text{у}} периодов стойкости должны быть, мин, не менее:

• для полотен типа 1:

из быстрорежущей стали — \overline{T} = 115,T_{\text{у}} = 50 ;

из инструментальной легированной стали — \overline{T} = 70,T_{\text{у}} = 28 ;

• для полотен типа 2: \overline{T} = 145,T_{\text{у}} = 75 .

Примечание — При увеличении ширины разводки до 1,8s поправочный коэффициент на время 10-го реза и критерий затупления равен 1,15; на средний и установленный периоды стойкости — 1,1.

6. Транспортирование и хранение

6.1 Транспортирование и хранение — по ГОСТ 18088.

Приложение A (рекомендуемое)

ОСНОВНЫЕ РАЗМЕРЫ НОЖОВОЧНЫХ ПОЛОТЕН ТИПА 1 С РАСПОЛОЖЕНИЕМ ЗУБЬЕВ С ДВУХ СТОРОН

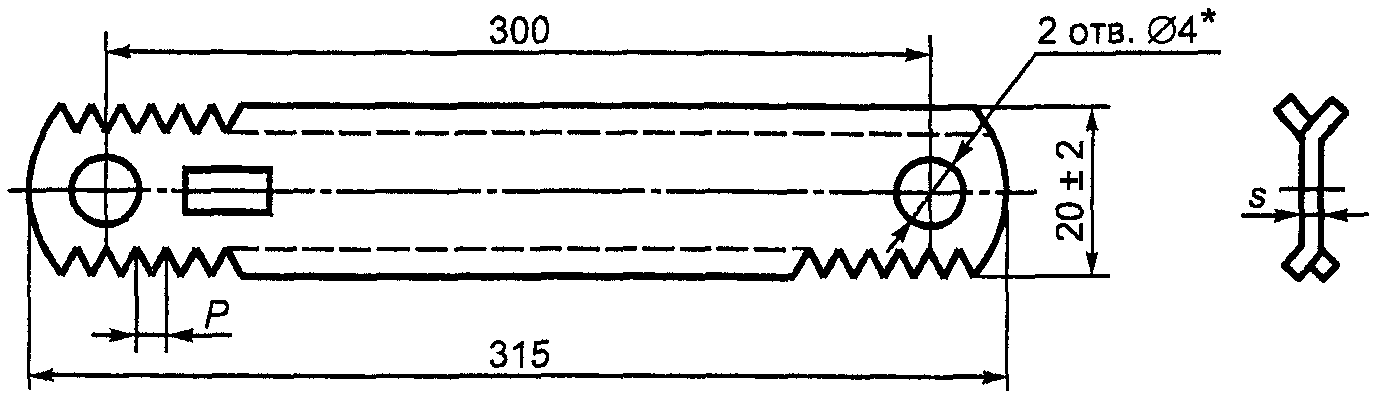

A.1. Основные размеры полотен с расположением зубьев с двух сторон должны соответствовать указанным на рисунке A.1 и в таблице A.1.

<*> Допускается изготовлять полотна с посадочными отверстиями диаметром 6 мм и шириной 25 мм.

Рисунок A.1

Таблица A.1

В миллиметрах
