ГОСТ Р 53311-2009. Покрытия кабельные огнезащитные. Методы определения огнезащитной эффективности
(утв. Приказом Ростехрегулирования от 18.02.2009 № 87-ст)
Примечание
Отдельные положения данного документа включены в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (Приказ Росстандарта от 14.07.2020 № 1190). Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 19.11.2019 № 200). Отдельные положения данного документа включены в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (Приказ Росстандарта от 03.06.2019 № 1317). Отдельные положения данного документа включены в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (Приказ Росстандарта от 17.04.2019 № 832). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и осуществления оценки соответствия (Распоряжение Правительства РФ от 10.03.2009 № 304-р). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 22.07.2008 № 123-ФЗ и осуществления оценки соответствия (Распоряжение Правительства РФ от 10.03.2009 № 304-р). Документ введен в действие с 01.05.2009.
от 18 февраля 2009 г. № 87-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОКРЫТИЯ КАБЕЛЬНЫЕ ОГНЕЗАЩИТНЫЕ. МЕТОДЫ ОПРЕДЕЛЕНИЯ ОГНЕЗАЩИТНОЙ ЭФФЕКТИВНОСТИ
Coatings cables fire retardant. Methods for determination of fireproof efficiency
57 6000 57 7000
1 мая 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
Сведения о стандарте
1. Разработан Федеральным государственным учреждением «Всероссийский ордена „Знак Почета“ научно-исследовательский институт противопожарной обороны» (ВНИИПО) МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 «Пожарная безопасность».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. № 87-ст.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на огнезащитные кабельные покрытия и устанавливает методы определения их огнезащитной эффективности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51311-99. Кабели телефонные с полиэтиленовой изоляцией в пластмассовой оболочке. Технические условия
ГОСТ Р МЭК 60332-3-10-2005. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-10. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Испытательная установка
ГОСТ Р МЭК 60332-3-22-2005. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-22. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория А
ГОСТ Р 50571.1-93. Электроустановки зданий. Основные положения
ГОСТ 16442-80. Кабели силовые с пластмассовой изоляцией. Технические условия
ГОСТ 18410-73. Кабели силовые с пропитанной бумажной изоляцией. Технические условия
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия
ГОСТ 15845-80. Изделия кабельные. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 Защитный покров: по ГОСТ 15845-80.
3.2. Допустимый длительный ток (проводника): по ГОСТ Р 50571.1.
3.3. Кабельная прокладка: отрезки кабеля, закрепленные на металлической лестнице в соответствии с ГОСТ Р МЭК 60332-3-22.
3.4. Огнезащитная эффективность: сравнительный показатель, который характеризуется длиной поврежденной пламенем или обугленной части образца кабельной прокладки с ОКП и коэффициентом снижения допустимого длительного тока нагрузки для кабеля с ОКП и определяется по методам, изложенным в настоящем стандарте.
3.5. Огнезащитное кабельное покрытие (ОКП): слой вещества (смеси) или материала, полученный в результате его нанесения на поверхность кабелей и обладающий огнезащитной эффективностью.
4. Методы определения огнезащитной эффективности
4.1 Метод определения коэффициента снижения допустимого длительного тока нагрузки для кабеля с ОКП
4.1.1 Аппаратура:
прибор для измерения температуры, класс точности не более 0,15;
термоэлектрический преобразователь с диаметром электродов не более 0,5 мм (класс допуска 2 по ГОСТ 6616);
регулируемый источник электрического тока;
прибор для измерения силы тока, класс точности не более 0,5.
4.1.2 Подготовка образцов
На отрезок кабеля марки АВВГ 4 x 10-1 (ГОСТ 16442) длиной (3100 +/- 100) мм наносят ОКП на длину (1500 +/- 100) мм с одной стороны кабеля. Нанесение ОКП на кабель и его сушку осуществляют в соответствии с нормативной или технической документацией на покрытие. Контроль толщины покрытия производят в соответствии с Приложением А. На расстоянии (50 +/- 5) мм от концов отрезка кабеля токопроводящие жилы очищают от изоляции и соединяют последовательно. На одну из токопроводящих жил закрепляют шесть термоэлектрических преобразователей в точках, указанных на рис. 1. Метод закрепления должен обеспечивать контакт спая термоэлектрического преобразователя и токопроводящей жилы.

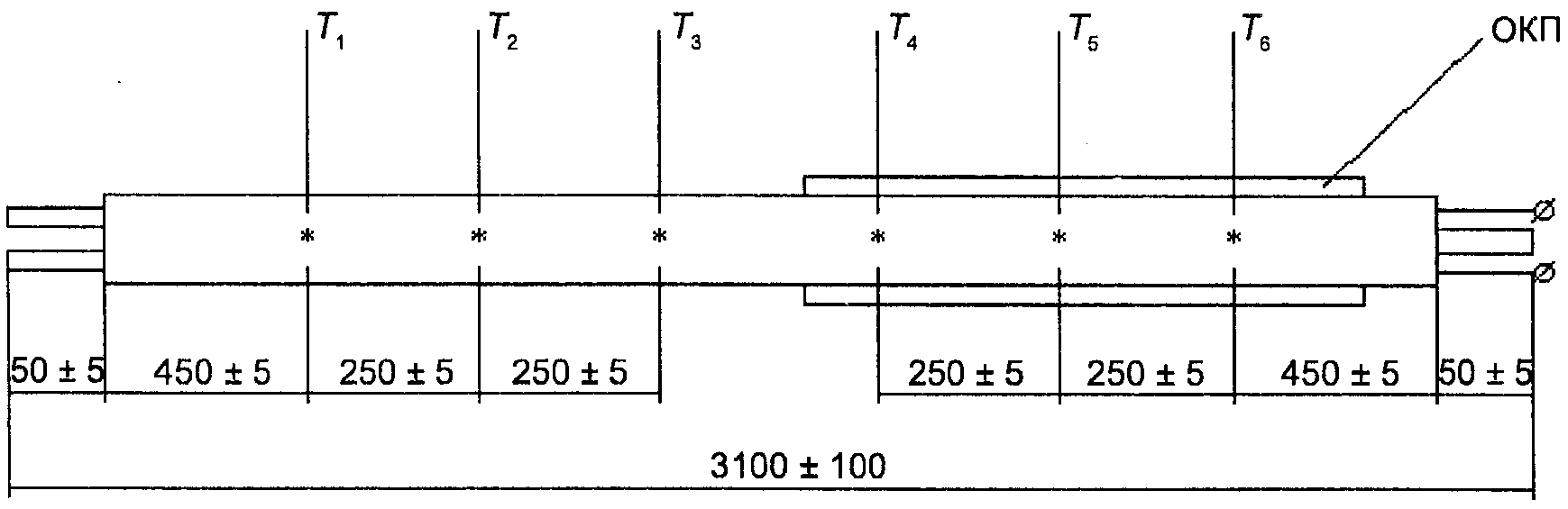

Рис. 1. Размещение термоэлектрических преобразователей
4.1.3 Проведение испытания
Кабель подключают к регулируемому источнику электрического тока.
Регулируя ток источника электрического тока, определяют значение тока I_{1} , при котором показания прибора, регистрирующего температуру в точках 1 — 3, составляют (65 +/- 3) °C в течение (3600 +/- 10) с.
Аналогично определяют значение тока I_{2} , при котором показания прибора, регистрирующего температуру в точках 4 — 6, составляют (65 +/- 3) °C в течение (3600 +/- 10) с.
4.1.4 Обработка результатов
Коэффициент снижения допустимого длительного тока нагрузки k определяют по формуле
ОКП соответствует требованию, если значение коэффициента снижения допустимого длительного тока нагрузки не менее 0,98.
4.2 Метод определения длины поврежденной пламенем или обугленной части кабельной прокладки с ОКП
4.2.1. Для определения огнезащитной эффективности ОКП на кабелях с поливинилхлоридной, полиэтиленовой и резиновой оболочками испытания проводят на кабелях марок ААШв 3 x 120-10 (ГОСТ 18410), ТППэп 50 x 2 x 0,4 (ГОСТ Р 51311) и КГ 3 x 50 + 1 x 16 — 0,66 [1] соответственно.
Для определения огнезащитной эффективности ОКП на кабелях с иными оболочками или защитными покровами марку кабеля для испытания устанавливают представители испытательной лаборатории и согласовывают с производителем ОКП.
4.2.2 Аппаратура
Испытательная установка — по ГОСТ Р МЭК 60332-3-10.
4.2.3 Подготовка образцов
Длина отрезка кабеля, их количество и расположение — в соответствии с категорией А по ГОСТ Р МЭК 60332-3-22.
Нанесение ОКП на кабели и его сушку осуществляют в соответствии с нормативной или технической документацией на покрытие.
Контроль толщины покрытия производят в соответствии с Приложением А.
4.2.4 Проведение испытаний по ГОСТ Р МЭК 60332-3-22.
4.2.5 Оценка результатов
ОКП соответствует требованию по нераспространению горения, если в результате испытаний длина поврежденной пламенем или обугленной части кабельной прокладки с ОКП не превышает 1,5 м, измеренная в соответствии с п. 6 ГОСТ Р МЭК 60332-3-22.
(обязательное)
МЕТОД ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ ПОКРЫТИЯ
Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более +/- 0,1 мм.
Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца. Количество измерений должно быть не менее десяти на один образец.
Допускается проводить измерение толщины покрытия методом срезов с последующим восстановлением целостности покрытия.
Толщину огнезащитного кабельного покрытия определяют как среднеарифметическое толщин, измеренных в различных точках.
БИБЛИОГРАФИЯ
1. ТУ 16.К73-05-93. Кабели силовые гибкие на напряжение 660 В.
