от 18 февраля 2009 г. № 38-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТЕХНИКА ПОЖАРНАЯ

КАРАБИН ПОЖАРНЫЙ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ

Fire equipment. Fire Snap Hook. General technical requirements. Test methods

1 января 2010 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Разработан ФГУ МЧС России.

2. Внесен Техническим комитетом по стандартизации ТК 274 «Пожарная безопасность».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. № 38-ст.

4. Взамен ГОСТ 7041-71.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

1.1. Настоящий стандарт устанавливает общие технические требования, методы испытаний, правила и порядок оценки качества карабинов пожарных спасательных (далее — карабин).

1.2. Настоящий стандарт может применяться при проведении сертификационных испытаний.

2. Нормативные ссылки

ГОСТ Р 1.0-2004. Стандартизация в Российской Федерации. Основные положения

ГОСТ Р 15.201-2000. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство

ГОСТ Р 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 2.103-68*. Единая система конструкторской документации. Стадии разработки

ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические неорганические. Общие требования

ГОСТ 27.410-87. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность

ГОСТ 166-89. Штангенциркули. Технические условия

ГОСТ 2874-82. Вода питьевая. Гигиенические требования и контроль за качеством

ГОСТ 4233-77. Реактивы. Натрий хлористый. Технические условия

ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия

ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

3.1. Карабин пожарный: карабин, входящий в состав снаряжения пожарного и предназначенный для страховки пожарного при работе на высоте, а также для спасания и самоспасания с высотных уровней.

3.2 Крюк: силовая скоба карабина, воспринимающая рабочие нагрузки.

3.3 Затвор: механизм, предназначенный для замыкания крюка.

3.4 Шарнирное соединение: узел крепления затвора к крюку карабина.

3.5. Замковое соединение: узел соединения крюка и откидной части затвора.

3.6. Замыкатель: подвижная муфта, закрепленная на откидной части затвора, предназначенная для запирания замкового соединения.

3.7 Замкнутый карабин: карабин с закрытыми затвором и замыкателем.

3.8. Главная ось: линия в плоскости карабина, вдоль которой действует рабочая нагрузка на карабин.

3.9. Малая ось: линия в плоскости карабина, проходящая перпендикулярно затвору через его середину.

3.10. Статическая нагрузка: нагрузка, воздействие которой не вызывает ускорений деформируемых масс и сил инерции.

3.11. Погрешность измерения: отклонение результата измерения от действительного значения измеряемой величины.

3.12. Назначенный ресурс: суммарная наработка, при достижении которой эксплуатация объекта должна быть прекращена независимо от его технического состояния.

3.13. Работоспособность (работоспособное состояние): состояние объекта, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствуют требованиям нормативно-технической и конструкторской документации.

3.14. Рабочий участок: участок карабина, на который навивается пожарная спасательная веревка при выполнении операции самоспасания (спасания пострадавшего).

3.15. Расчетный цикл применения: совокупность взаимосвязанных процессов в работе карабина, включающих последовательное выполнение операций перехода от исходного состояния, отпирание замыкателя, раскрытие затвора до упора, закрытие затвора, запирание замыкателя, возвращение в исходное состояние.

3.16. Отказ: событие, заключающееся в нарушении работоспособного состояния объекта.

3.17. Критерий отказа: признак или совокупность признаков нарушения работоспособного состояния объекта, установленные в нормативно-технической и конструкторской документации.

4. Общие технические требования

4.1. Конструкция карабина должна обеспечивать возможность его замыкания и последующего раскрытия на цилиндрическом шаблоне диаметром не менее 32 мм.

4.2. Конструкция затвора должна обеспечивать его надежное закрытие. Конструкция замыкателя может быть автоматической и неавтоматической. Конструкция замыкателя не должна допускать самопроизвольное раскрытие затвора при эксплуатации карабина.

4.3. Рабочий участок карабина должен иметь по всей длине постоянное круглое сечение диаметром не менее 12 мм или фасонное округлое сечение с разницей между максимальным и минимальным значением в каждом месте поперечного сечения не более 4 мм (рисунок 1).

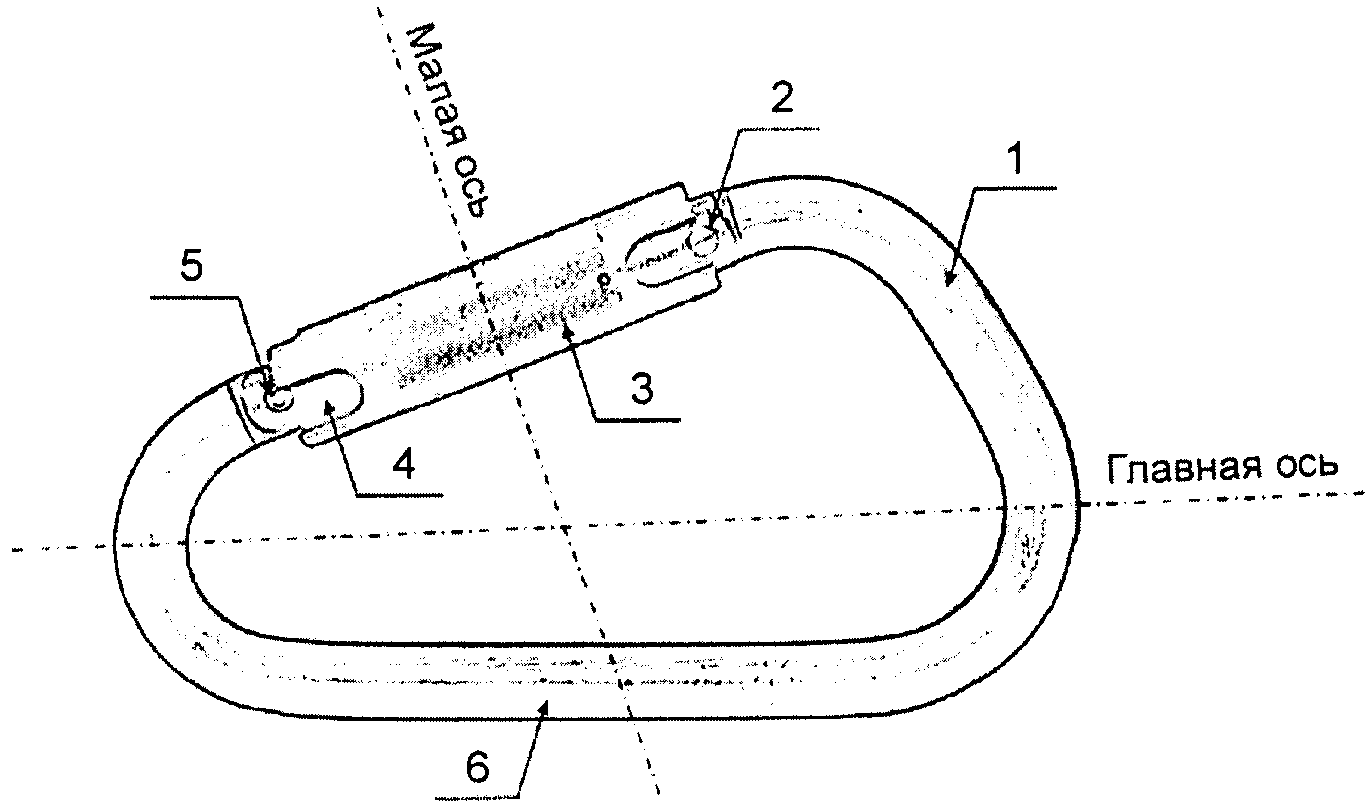

Рисунок 1. Условная схема карабина пожарного

4.4 Рабочий участок карабина должен быть прямолинейным.

4.5 Масса карабина должна быть не более 0,45 кг.

4.6. Величина усилия раскрытия затвора карабина должна быть не более 30 Н.

4.7. Карабин с замкнутым затвором должен оставаться работоспособным после воздействия вдоль его главной оси статической нагрузки не менее 3500 Н.

4.8. Карабин с замкнутым затвором должен выдерживать по главной оси статическую нагрузку не менее 10000 Н в течение не менее 180 с.

4.9. Карабин с раскрытым затвором должен выдерживать по главной оси статическую нагрузку не менее 7000 Н в течение не менее 180 с.

4.10. Карабин с замкнутым затвором должен выдерживать по малой оси статическую нагрузку не менее 5900 Н в течение не менее 180 с.

4.11. Карабин с замкнутым затвором должен выдерживать по главной оси динамическую нагрузку, возникающую при падении груза массой (100 +/- 1) кг с высоты (2,00 +/- 0,05) м.

4.12. Карабин должен сохранять свои прочностные свойства (удовлетворять требованиям 4.7 и 4.8) после воздействия на него температуры не менее 300 °C в течение не менее 300 с.

4.13. Механизмы затвора и замыкателя карабина должны сохранять работоспособность после воздействия на них открытого пламени в течение не менее 30 с.

4.14. Вероятность безотказной работы затвора карабина должна быть не менее 0,990.

4.15. Назначенный ресурс механизмов затвора и замыкателя карабина должен составлять не менее 3400 расчетных циклов применения.

4.16. Внешний вид и цвет защитного антикоррозионного покрытия карабина должны соответствовать требованиям ГОСТ 9.301.

4.17. Карабин должен сохранять работоспособность после воздействия на него воды, жидких агрессивных сред.

5. Требования к комплектности

В обязательный комплект поставки должны входить:

• карабин;

6. Требования к маркировке

Карабин должен иметь маркировку, содержащую следующие данные:

• наименование или товарный знак предприятия-изготовителя;
• порядковый номер партии по системе нумерации предприятия-изготовителя;

7. Правила приемки

7.1. Карабины должны подвергаться приемосдаточным, приемочным, квалификационным, периодическим, типовым и сертификационным испытаниям.

Периодические и приемосдаточные испытания проводятся в соответствии с ГОСТ Р 15.309.

Приемочные и квалификационные испытания проводятся в соответствии с ГОСТ Р 15.201.

Типовые испытания проводятся в случае внесения изменений в конструкцию, материалы или технологию изготовления карабина. Типовые испытания проводятся по специально разработанной программе.

7.2. Номера пунктов, в которых изложены технические требования и методы испытаний по показателям назначения, приведены в таблице 1.

Таблица 1

8.1 Общие положения

8.1.1. Карабины испытывают в состоянии, в котором они предлагаются потребителю.

8.1.2. Все испытания должны проводиться в нормальных климатических условиях по 3.15 ГОСТ 15150.

8.1.3. Перед испытаниями образцы выдерживают в нормальных климатических условиях в течение не менее 24 ч, если не оговорено другое требование.

8.1.4 Образцы для испытаний выбирают методом случайного отбора.

8.2 Проверка внешнего вида, маркировки и комплектности

Проверке подвергают все образцы изделия.

Проверку производят внешним осмотром и сличением с конструкторской документацией и ГОСТ 9.301.

Изделие считают выдержавшим проверку, если образцы соответствуют требованиям настоящего стандарта.

8.3 Проверка линейных размеров

Испытаниям подвергают 3 карабина.

Диаметр (размеры фасонного профиля) сечения рабочего участка карабина измеряют в шести точках, выбранных равномерно по длине рабочего участка.

Погрешность измерения не должна превышать +/- 0,1 мм.

Контролируют величину раскрытия затвора при помощи шаблона круглого сечения диаметром не менее 32 мм.

Замер производят с помощью штангенциркуля по ГОСТ 166.

Изделие считают выдержавшим проверку, если:

• диаметр круглого сечения составил не менее 12 мм или разница фасонного округлого сечения между максимальным и минимальным значением составила не более 4 мм;
• шаблон прошел через раскрытый затвор каждого карабина;
• каждый карабин удалось замкнуть и разомкнуть на шаблоне.

8.4 Проверка массы

Испытаниям подвергают 3 карабина (рисунок 2).

затвора карабина

Карабин взвешивают с помощью весов статического взвешивания, с погрешностью измерения не более +/- 0,01 кг.

Изделие считают выдержавшим проверку, если масса каждого карабина не превысила 0,45 кг.

8.5 Проверка величины усилия раскрытия затвора

Испытаниям подвергают 3 карабина.

Карабин устанавливают затвором вверх так, чтобы затвор с открытым замыкателем располагался горизонтально, а точка приложения определяемого усилия находилась на расстоянии 3/4 длины затвора L, считая от оси вращения до его крайней точки с отклонением, не превышающим +/- 2 мм. Вектор, по линии которого происходит измерение усилия, должен быть направлен по касательной к воображаемой окружности, описываемой точкой приложения усилия в процессе открытия затвора.

Проверку проводят путем трехкратного раскрытия до упора и закрытия затвора с измерением прикладываемого в процессе испытания усилия, усилие раскрытия замыкателя при этом не учитывается.

Погрешность измерения усилия не должна превышать +/- 1 Н.

Вычисляют среднее арифметическое значение усилия раскрытия затвора карабина, которое принимают как результат испытания.

Изделие считают выдержавшим проверку, если не произошло ни одного отказа при испытании каждого карабина. Критериями отказа при данном испытании является превышение среднего арифметического значения усилия раскрытия затвора 30 Н.

8.6 Проверка работоспособности после воздействия вдоль главной оси статической нагрузки

Из испытываемой партии отбирают один образец карабина. К испытаниям допускается образец, не проходивший проверку прочностных характеристик.

Оснастка для приложения к карабину испытательной нагрузки должна состоять из двух металлических скоб круглого сечения. Диаметр сечения одной скобы должен быть не менее 32 мм, другой — не менее 10 мм.

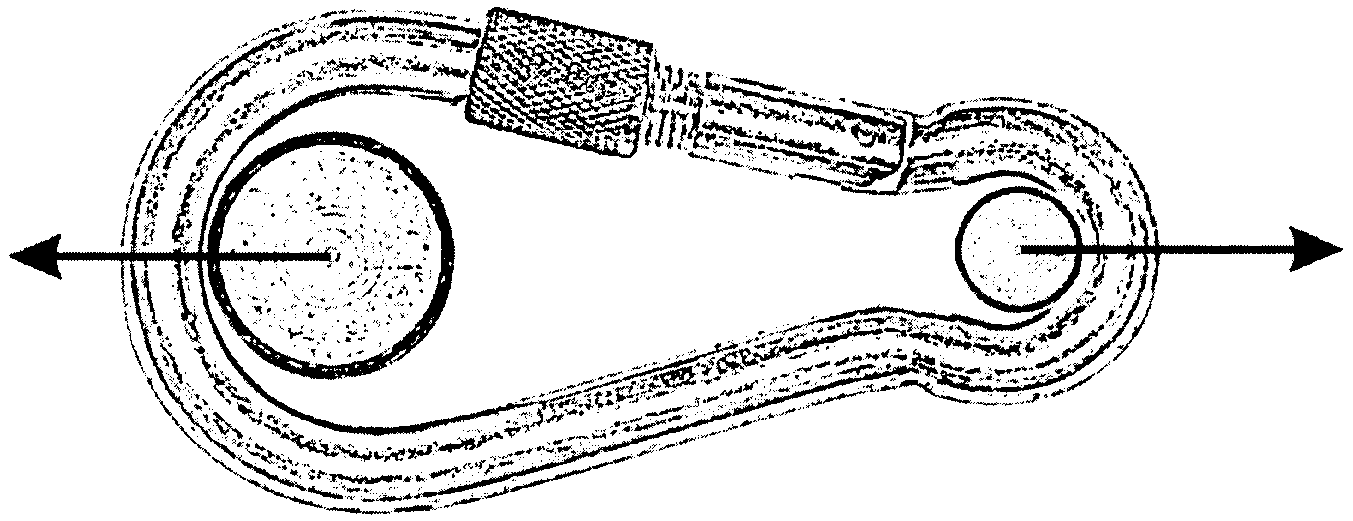

Проводят нагружение карабина с замкнутым затвором вдоль его главной оси (рисунок 3) статической нагрузкой величиной не менее 3500 Н и выдерживают в течение не менее 180 с.

по линии главной оси

Погрешность измерения нагрузки не должна превышать +/- 50 Н.

Время замеряется секундомером, с погрешностью измерения не более +/- 5 с. Изделие считают выдержавшим проверку, если не произошло ни одного отказа каждого образца. Критериями отказа при данном испытании являются:

• заклинивание или поломка замыкателя;
• наличие отказов по 8.5.

8.7 Проверка прочности по главной оси с замкнутым затвором

Из испытываемой партии отбирают один образец карабина. К испытаниям допускается образец, не проходивший проверку прочностных характеристик.

Проводят нагружение карабина с замкнутым затвором вдоль его главной оси (с использованием оснастки по 8.6) статической нагрузкой величиной не менее 10000 Н и выдерживают в течение не менее 180 с.

Погрешность измерения нагрузки не должна превышать +/- 200 Н.

Время замеряется секундомером, с погрешностью измерения не более +/- 5 с.

Изделие считают выдержавшим проверку, если в процессе испытания карабин выдержал нагрузку в течение заданного времени.

8.8 Проверка прочности по главной оси при раскрытом затворе

Из испытываемой партии отбирают один образец карабина. К испытаниям допускается образец, не проходивший проверку прочностных характеристик.

Проводят нагружение карабина с раскрытым затвором вдоль его главной оси (с использованием оснастки по 8.6) статической нагрузкой величиной не менее 7000 Н и выдерживают в течение не менее 180 с.

Погрешность измерения нагрузки не должна превышать +/- 100 Н.

Время замеряется секундомером, с погрешностью измерения не более +/- 5 с.

Изделие считают прошедшим проверку, если в процессе испытания карабин выдержал нагрузку в течение заданного времени.

8.9 Проверка прочности по малой оси

Из испытываемой партии отбирают один образец карабина. К испытаниям допускается образец, не проходивший проверку прочностных характеристик.

Проводят нагружение карабина с замкнутым затвором вдоль его малой оси (рисунок 4) статической нагрузкой величиной не менее 5900 Н и выдерживают в течение не менее 180 с.

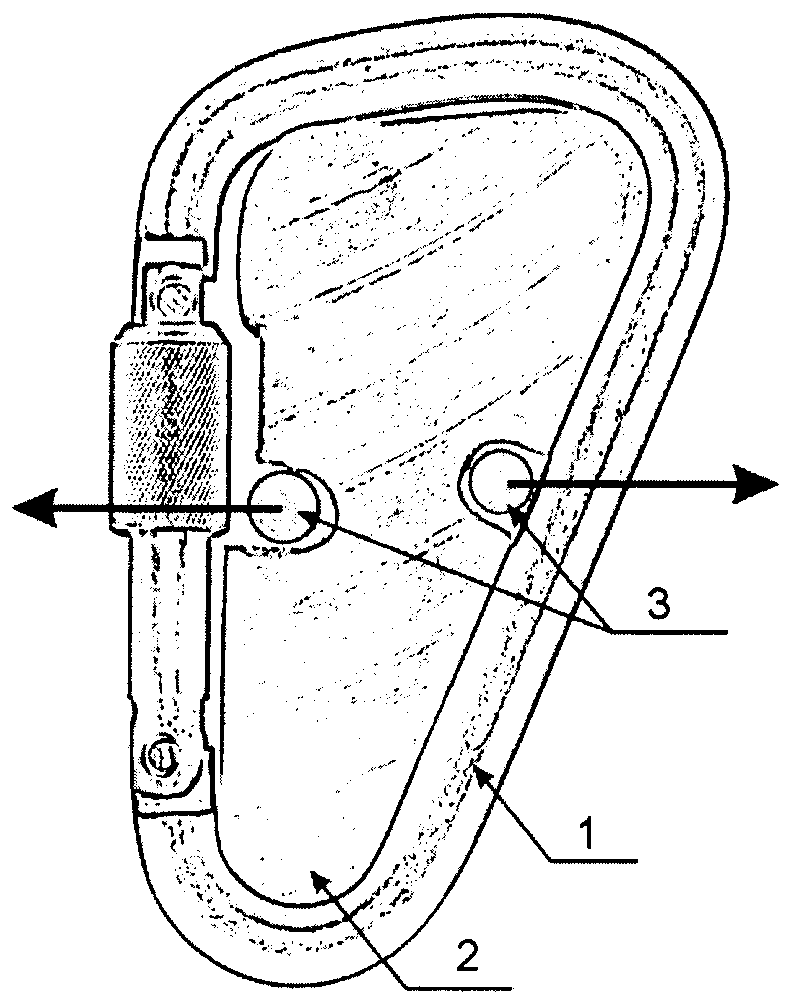

Рисунок 4. Схема нагружения карабина по линии малой оси

Оснастка для приложения к карабину испытательной нагрузки должна состоять из двух металлических скоб круглого сечения. Диаметр сечения скоб должен быть от 10 до 16 мм.

Погрешность измерения нагрузки не должна превышать +/- 100 Н.

Время замеряется секундомером, с погрешностью измерения не более +/- 5 с.

Изделие считают прошедшим проверку, если в процессе испытания карабин выдержал нагрузку в течение заданного времени.

8.10 Проверка динамической прочности

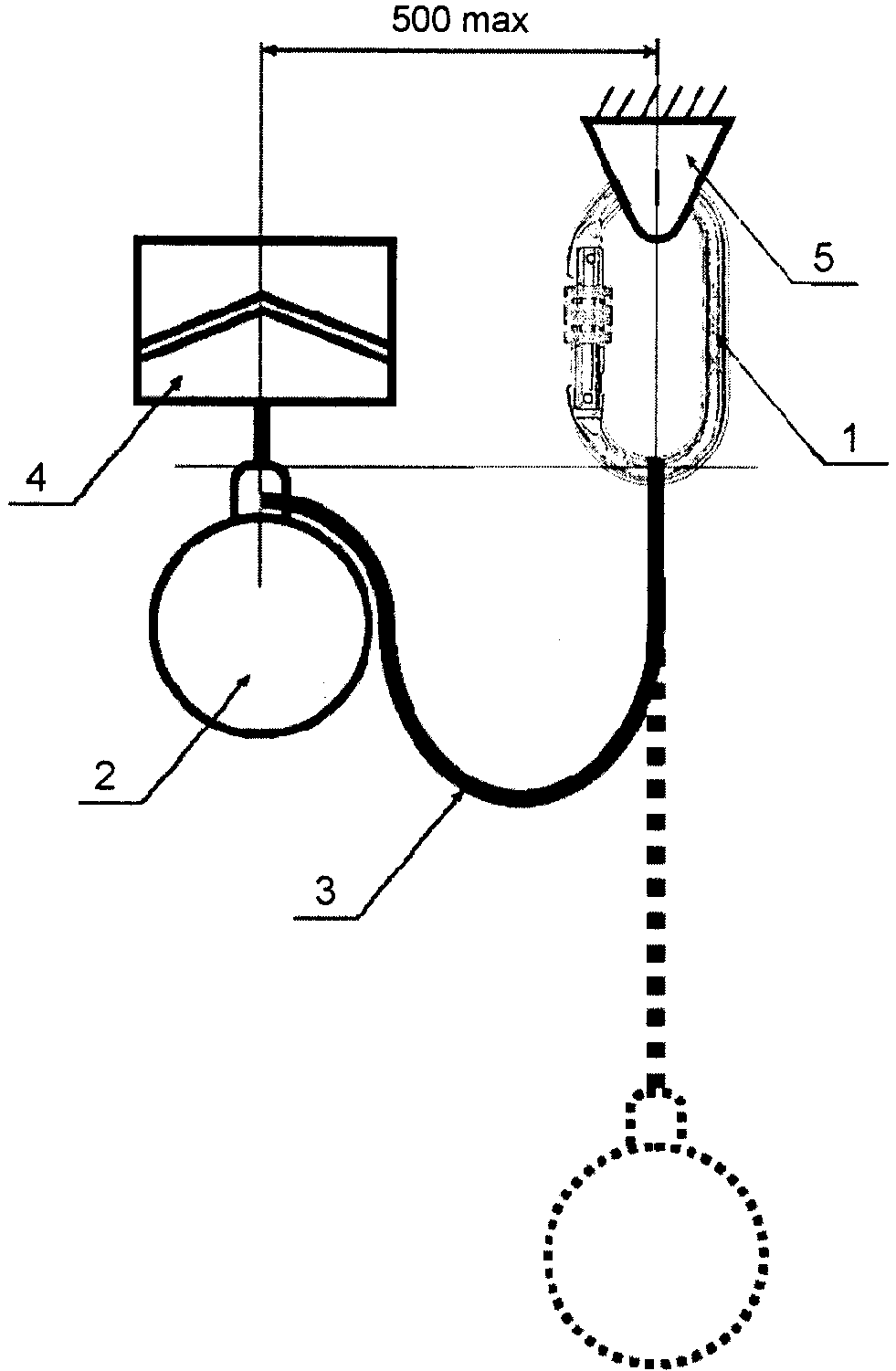

1 — карабин; 2 — контрольный груз; 3 — фал; 4 — расцепляющее устройство; 5 — опора; 500 max — максимальное расстояние между контрольным грузом и опорой, мм

Рисунок 5. Схема испытания карабина на динамическую прочность

Производят сброс контрольного груза.

Изделие считают выдержавшим проверку, если карабин удержал сброшенный груз.

8.11 Проверка прочности после выдержки при температуре 300 °C

Из испытываемой партии отбирают один образец карабина. К испытаниям допускается образец, не проходивший проверку прочностных характеристик.

При необходимости перед испытанием карабин обезжиривают этиловым спиртом и высушивают.

Образец выдерживают в камере тепла при температуре (300 +/- 10) °C в течение не менее 300 с, после чего не позднее чем через 120 с после извлечения карабина из камеры проводят испытания по методу 8.6. Производят внешний осмотр по 8.2.

Время замеряется секундомером, с погрешностью измерения не более +/- 5 с.

Изделие считают выдержавшим проверку, если отсутствовали:

• заклинивание или поломка замыкателя;
• отказы после испытания по 8.6.

Выдерживают карабин до выравнивания его температуры с температурой окружающего воздуха (или в течение не менее 24 ч), после чего образец выдерживают в камере тепла при температуре (300 +/- 10) °C в течение не менее 300 с. Не позднее чем через 120 с после извлечения карабина из камеры проводят испытания по методу 8.7. Производят внешний осмотр по 8.2.

Время замеряется секундомером, с погрешностью измерения не более +/- 5 с.

Изделие считают прошедшим проверку, если в процессе испытания по 8.7 карабин выдержал нагрузку в течение заданного времени.

8.12 Проверка вероятности безотказной работы затвора

Из испытываемой партии отбирают один образец карабина. К испытаниям допускается образец, не проходивший проверку прочностных характеристик.

Карабин устанавливают затвором вверх так, чтобы затвор с открытым замыкателем располагался горизонтально.

Испытание проводят в соответствии с ГОСТ 27.410 одноступенчатым методом в течение одного расчетного цикла применения при следующих значениях параметров:

N = 5;P_{\alpha} = 0,999;P_{\beta} = 0,990;\alpha = \beta = 0,1;n = 229;C_{\alpha} = 0 ,

где N — объем выборки (количество испытываемых образцов);

P_{\alpha} — приемочный уровень вероятности безотказной работы;

P_{\beta} — браковочный уровень вероятности безотказной работы;

\alpha — риск изготовителя;

\beta — риск потребителя;

n — суммарное количество независимых наблюдений (расчетных циклов применения);

C_{\alpha} — приемочное число отказов.

Продолжительность испытаний должна составлять не менее 45 циклов для каждого образца изделия.

Вероятность безотказной работы изделия равна 0,990, если в процессе испытания не произошло ни одного отказа в работе карабина.

Критериями отказа при данном испытании являются:

8.13 Проверка назначенного ресурса механизмов затвора и замыкателя

Продолжительность испытания должна составлять не менее 3400 расчетных циклов применения.

Изделие считают выдержавшим проверку, если в процессе испытания не произошло ни одного отказа по 8.12.

8.14 Проверка работоспособности механизмов затвора и замыкателя после воздействия открытого пламени

Из испытываемой партии отбирают один образец карабина. К испытаниям допускается образец, не проходивший проверку прочностных характеристик.

При необходимости перед испытанием карабин обезжиривают этиловым спиртом и высушивают.

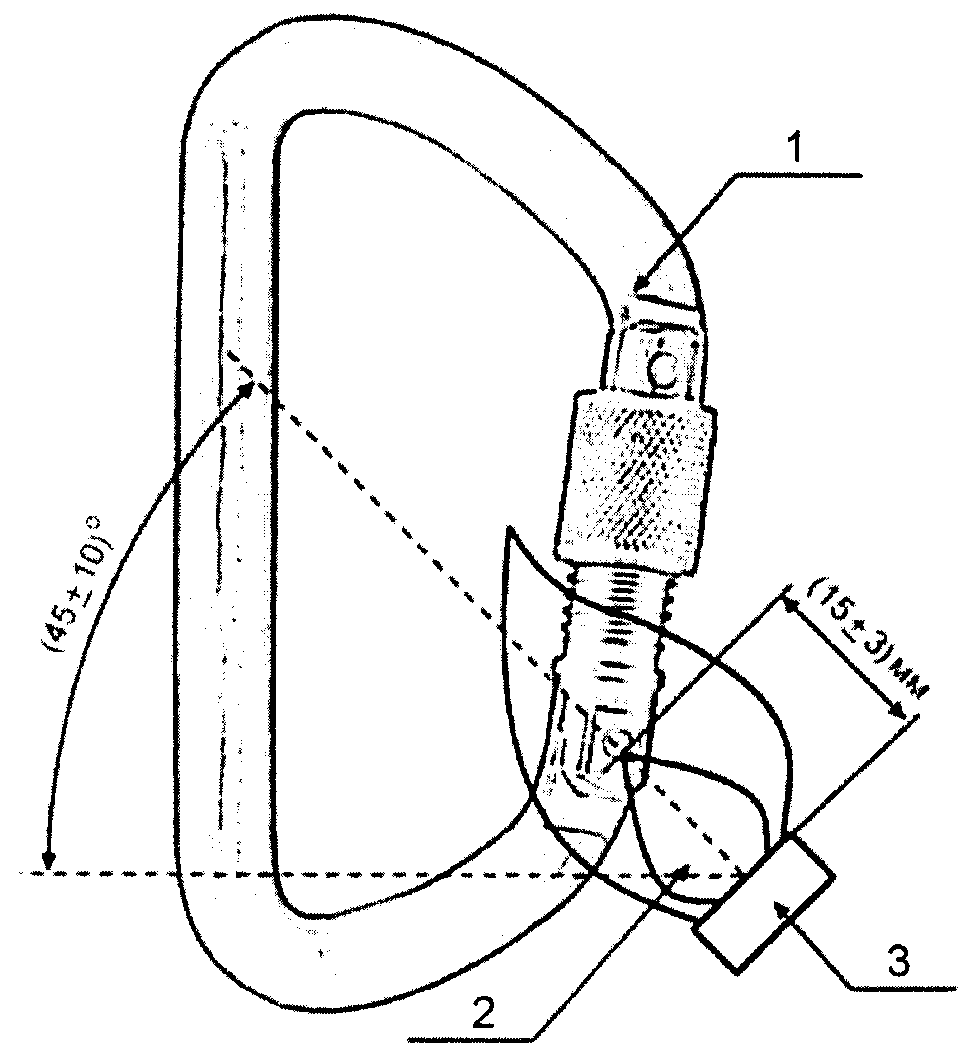

В качестве источника пламени используют газовую горелку типа горелки Бунзена с диаметром выходного отверстия (10 +/- 0,2) мм. В качестве топлива используют газ, содержащий не менее 95% пропана.

Горелку регулируют и устанавливают так, чтобы пламя имело центральное ядро в виде голубого конуса высотой (15 +/- 3) мм и было направлено под углом (45 +/- 10)° к вертикали (рисунок 6).

1 — карабин; 2 — голубой конус пламени; 3 — горелка Бунзена

Рисунок 6. Схема проверки работоспособности механизмов затвора и замыкателя после воздействия на них открытого пламени

В верхнюю часть пламени поочередно помещают шарнирное соединение и замыкатель замкнутого карабина не менее чем на 30 с, после чего производят внешний осмотр по 8.2 и проводят испытание по 8.12 в течение трех расчетных циклов применения.

Время замеряется секундомером, с погрешностью измерения не более +/- 5 с.

8.15 Проверка стойкости к воздействию воды, жидких агрессивных сред
