НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
ШАРНИРЫ КАРДАННЫЕ НЕРАВНЫХ УГЛОВЫХ СКОРОСТЕЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Vehicles. Unconstant angular velocity cardan joints.
1 января 2009 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».
1. Разработан Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ»).
2. Внесен Техническим комитетом по стандартизации ТК 56 «Дорожный транспорт».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 июня 2008 г. № 116-ст.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Настоящий стандарт распространяется на карданные шарниры неравных угловых скоростей (далее — шарниры) и их элементы, предназначенные для трансмиссий автомобильных транспортных средств (далее — АТС) категорий M и № по ГОСТ Р 52051, и устанавливает типы, параметры шарниров и их элементов, технические требования к ним, методы контроля и испытаний.
Настоящий стандарт может распространяться также на шарниры и их элементы других транспортных средств, машин и механизмов.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52051-2003. Механические транспортные средства и прицепы. Классификация и определения
ГОСТ Р 52430-2005. Автомобильные транспортные средства. Передачи карданные автомобилей с шарнирами неравных угловых скоростей. Общие технические условия
ГОСТ 8.051-81. Государственная система измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3.1. Типы шарниров и их основные параметры должны соответствовать данным, приведенным на рисунках 1, 2 и 3 и в таблице 1.

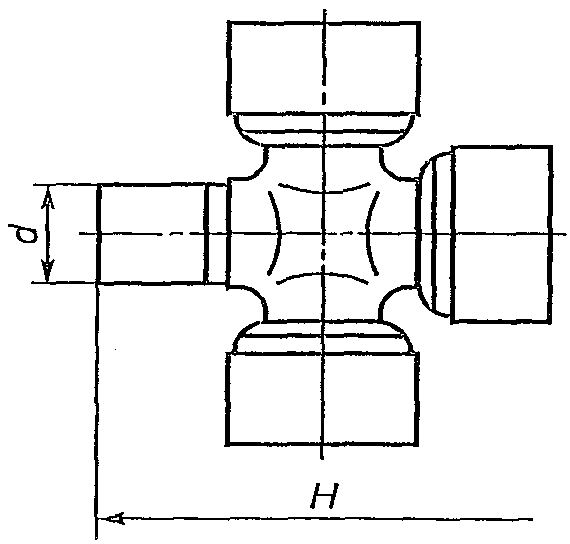

Рисунок 1. Крестовина карданного шарнира
(рисунок в ред. Изменения № 1, утв. Приказом
Росстандарта от 27.03.2013 № 29-ст)
1 — крестовина; 2 — стопорное кольцо; 3 — пластина

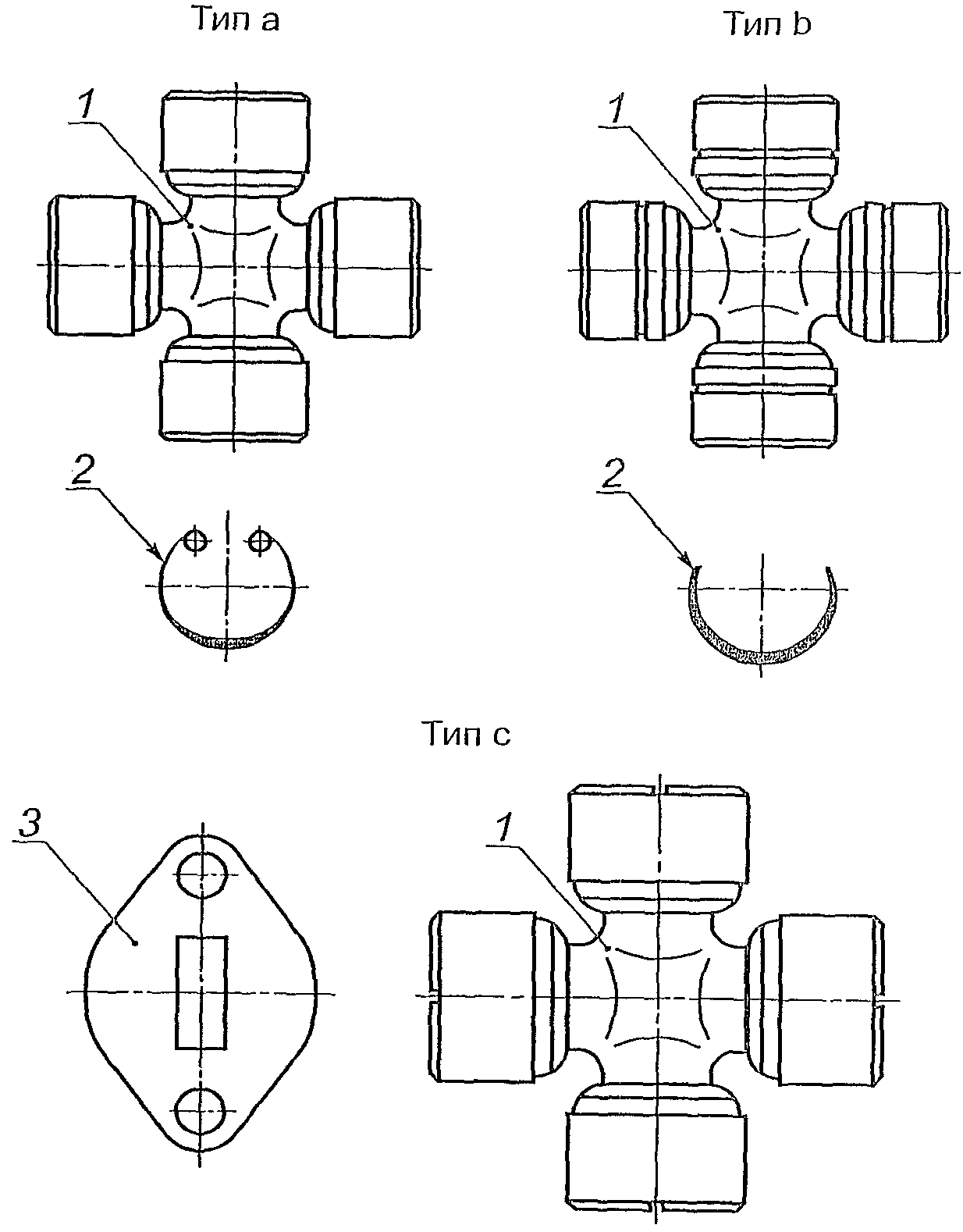

Рисунок 2. Типы крестовин карданных шарниров
с подшипниками в сборе и элементы их крепления
(рисунок в ред. Изменения № 1, утв. Приказом
Росстандарта от 27.03.2013 № 29-ст)

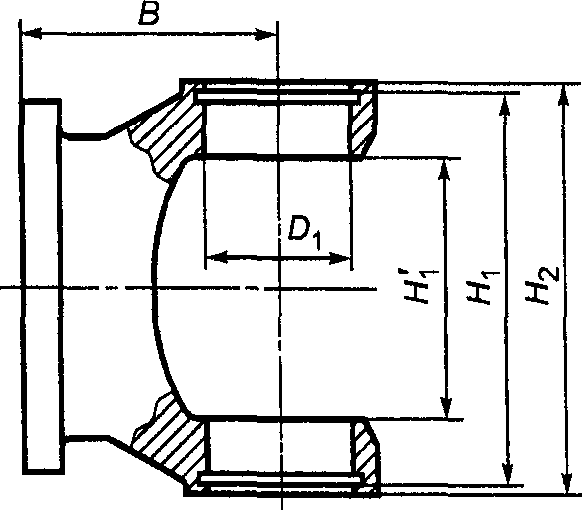

Основные размеры крестовин и вилок шарниров карданных валов
(таблица 1 в ред. Изменения № 1, утв. Приказом
Росстандарта от 27.03.2013 № 29-ст)
| Типоразмер шарнира | Тип фиксации подшипника | Крестовины | Вилки шарниров | ||||||||||||
| Размер между торцами крестовины H | Диаметр шипа d | Размер между опорными поверхностями вилок | Расстояние от оси отверстия подшипника до плоскости фланца B | Диаметр отверстия под подшипник D_{1} | |||||||||||
| H_{1} | H_{1}\prime | H_{2} | |||||||||||||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||
| 0 | a | 40 | -0,100 | 10 | +0,010 +0,001 | - | - | - | - | 46 | -0,250 | - | - | 16 | +0,034 |
| 37,40 | +0,700 | 41 | +0,500 | +0,016 | |||||||||||
| 51,80 | -0,060 | +0,006 -0,016 | 58,40 | +0,120 | - | - | 19 | -0,020 -0,053 | |||||||
| I | 57,17 <*> | -0,050 | 14,725 | -0,010 | 64,26 | +0,100 | - | - | 36 | +/- 0,195 | 23,803 | +0,020 | |||
| 56,10 <**> | 16 | +0,012 +0,001 | |||||||||||||
| 65 <**> | 19,05 | +0,015 +0,002 | 73,90 | 39 | +/- 0,200 | 28 | +0,021 | ||||||||
| II | b | 59 <*> | -0,060 | 15,20 | +0,032 +0,020 | - | - | 45 | +0,050 | 45 | -0,019 -0,042 | ||||
| 64,15 <*> | +0,050 -0,040 | 15,23 | -0,010 | ||||||||||||
| 74,15 <*> | -0,030 | 55 | +0,046 | 47,15 | +/- 0,025 | ||||||||||
| III | 80 <*> | -0,040 | 16,30 | -0,012 | 60 | 43 | +0,620 | 30 | -0,010 -0,034 | ||||||
| 78 <**> | |||||||||||||||
| 80 <**> | 18,94 | -0,013 | |||||||||||||
| IV | a | 90 <*> | -0,070 -0,110 | 22 | -0,014 | 100,50 | +0,159 +0,072 | - | - | 50 | +0,250 | 35 | -0,008 -0,033 | ||
| IV | c | 90 | -0,014 | 22 | -0,014 | - | - | - | - | 98 | -0,070 | 50 | +0,250 | 35 | +0,027 -0,010 |
| V | 108 | -0,040 -0,075 | 25 | -0,020 -0,040 | 118 | -0,087 | 65 78 | +/- 0,370 | 39 | +0,012 -0,027 | |||||
| a | 108 <*> | -0,017 -0,042 | |||||||||||||
| VI | c | 127 | -0,040 | 33,635 | -0,016 | - | - | - | - | 135 | +0,063 | 74 76 | +/- 0,500 | 50 | +0,012 -0,027 |
| a | 123 <**> | 33,620 | -0,027 | 139 | +0,100 | -0,080 | 74 82 87 94 103 106 | -0,025 -0,050 | |||||||
| 33,635 | -0,016 | ||||||||||||||
| VII | c | 147 | - | 155 | +0,041 -0,022 | 87 88 | +0,012 -0,027 | ||||||||
| -0,025 -0,050 | |||||||||||||||
| a | 143 <**> | 159 | +0,100 | - | - | 88 90 | -0,017 -0,042 | ||||||||
| -0,025 -0,050 | |||||||||||||||
| VIII | a | 142 <**> | -0,040 | 40,90 | +0,018 +0,002 | 156 | +0,200 | - | - | - | - | 105 | -2,000 | 57 | +0,030 |
| c | 165 | 45 | -0,020 -0,035 | - | - | 173 | +0,055 +0,015 | 86 | 62 | +0,012 -0,027 | |||||
| a | 161 <**> | 100 | -0,021 -0,051 | ||||||||||||
| IX | 168 | 49,425 | -0,016 | 190 | +0,200 | - | 110 | 72 | +0,030 | ||||||
| <*> Размер при применении стопорных колец для фиксации подшипников. <**> Размер при применении стопорных колец для фиксации подшипников с торцовыми антифрикционными шайбами. | |||||||||||||||
| Примечания 1. Типоразмеры шарниров при необходимости могут быть дополнены. 2. При применении торцовых шайб номинальный размер H соответственно уменьшается на двойную толщину шайбы. | |||||||||||||||
4.1 Твердость поверхностного слоя крестовин шарниров после окончательной обработки должна быть не менее:
HRC_{\text{э}}60 — на цилиндрической поверхности шипов крестовин;
HRC_{\text{э}}58 — на торцах шипов крестовин. Допускается понижение твердости на торцах крестовин до HRC_{\text{э}}55 при установке подшипников с антифрикционными шайбами.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
4.2 Эффективная глубина поверхностного слоя после окончательной обработки должна быть не менее:
0,8 мм — для крестовин шарниров 0 — I типоразмеров;
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
1,8 мм — VI — IX типоразмеров.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
4.3. Шероховатость поверхности после окончательной обработки не должна превышать следующих значений параметра Ra [при базовых длинах в соответствии с ГОСТ 2789 (Приложение I)]:
0,32 мкм — на цилиндрической поверхности шипов крестовин;
0,63 мкм для 0 — I типоразмеров и 1,25 мкм для II — IX типоразмеров — на поверхности торцов шипов крестовин;
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
1,25 мкм — на цилиндрической (посадочной) поверхности отверстий вилок под подшипник.
4.4 Отклонения от круглости и профиля продольного сечения должны быть не более:
0,006 мм — для шипов крестовины (размер D);
половины допуска на диаметр рассматриваемой поверхности — для отверстий вилок под подшипники (размер D_{1} ).
4.5. Отклонение от соосности осей противоположных шипов крестовин должно быть не более 0,006 мм для цилиндрического поля допуска, указанного радиусом.
4.6. Отклонение от соосности осей отверстий вилок должно быть не более 0,006 мм для цилиндрического поля допуска, указанного радиусом.
4.7. Отклонение от пересечения осей отверстий вилок кардана с осью центрирующей поверхности должно быть не более:
0,05 мм — для вилок 0 — I типоразмеров;
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
0,1 мм — для вилок II — IX типоразмеров.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
Примечание. При недостаточной длине установочного буртика фланца карданной вилки вместо определения отклонения от пересечения осей отверстий вилок с осью центрирующей поверхности допускается определение торцового биения, которое должно быть не более 0,02 мм.
4.8. Отклонение от параллельности оси отверстий вилок относительно присоединительной плоскости фланца вилки должно быть не более 0,1 мм на длине 100 мм.
4.9. Отклонение от перпендикулярности торцов вилок относительно оси отверстия соответствующего ушка в пределах длины рассматриваемой поверхности должно быть не более:
0,05 мм — для 0 — I типоразмеров;
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
0,1 мм — для II — IX типоразмеров.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
4.10. Отклонение от симметричности для размера H крестовин и размеров H_{1} , H_{1}\prime и H_{2} вилок шарниров должно быть не более:
0,05 мм — для II — III типоразмеров и для крестовин с H = 90 мм IV типоразмера;
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
0,1 мм — для остальных типоразмеров.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
4.11 Отклонение от плоскостности торцов шипов крестовины должно быть не более:
0,015 мм — для 0 — III типоразмеров;
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
0,025 мм — для IV — IX типоразмеров.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
4.12. Отклонение от перпендикулярности торцов шипов крестовины должно быть не более 0,025 мм.
4.13. Шарниры и их элементы (крестовины, вилки, игольчатые подшипники) должны выдерживать максимальный крутящий момент, действующий на карданный вал, по ГОСТ Р 52430 и конструкторской документации (КД), утвержденной в установленном порядке.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
4.14. Присоединительные размеры, обеспечивающие взаимозаменяемость фланцев, должны соответствовать значениям, указанным на рисунках 4, 5 и в таблице 2, рисунках 6, 7 и в таблице 3.
<*> Фланец центрируют по поверхности выточки глубиной 4,5^{+ 1,0}\text{мм} .

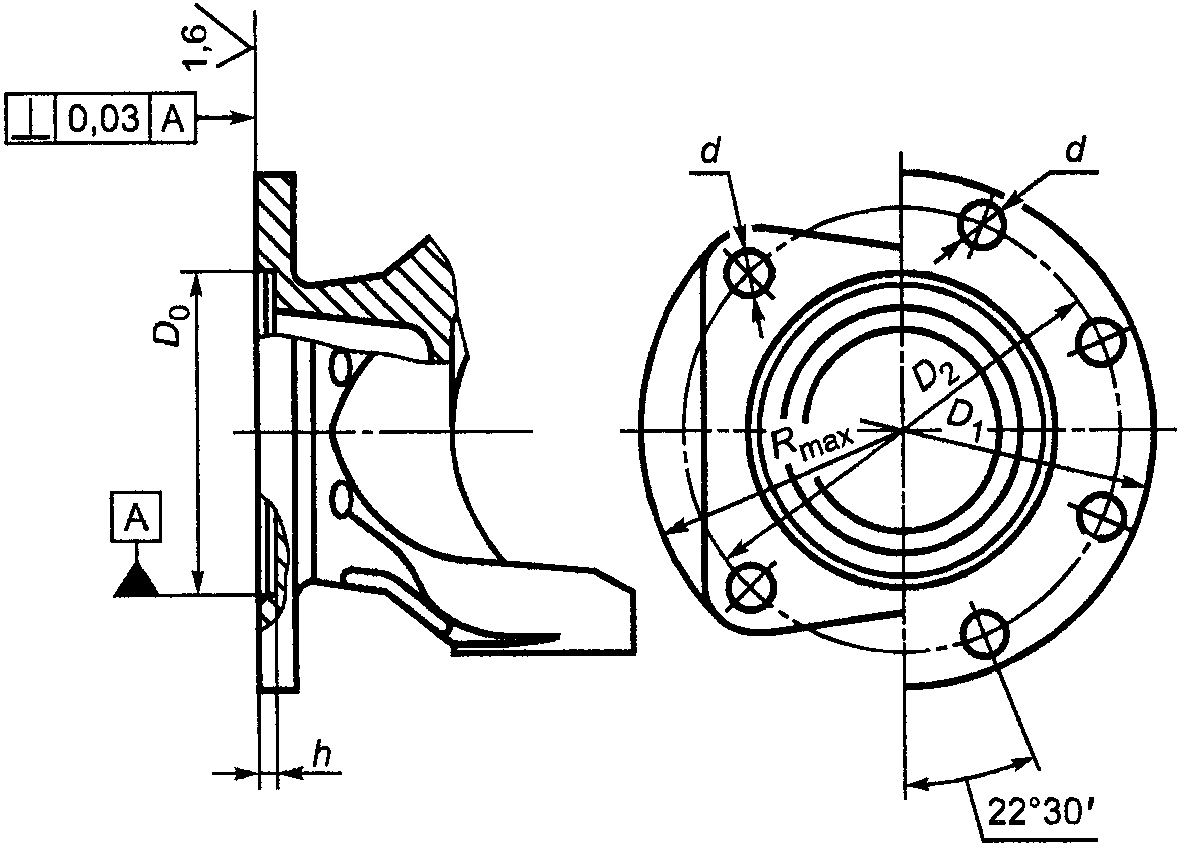

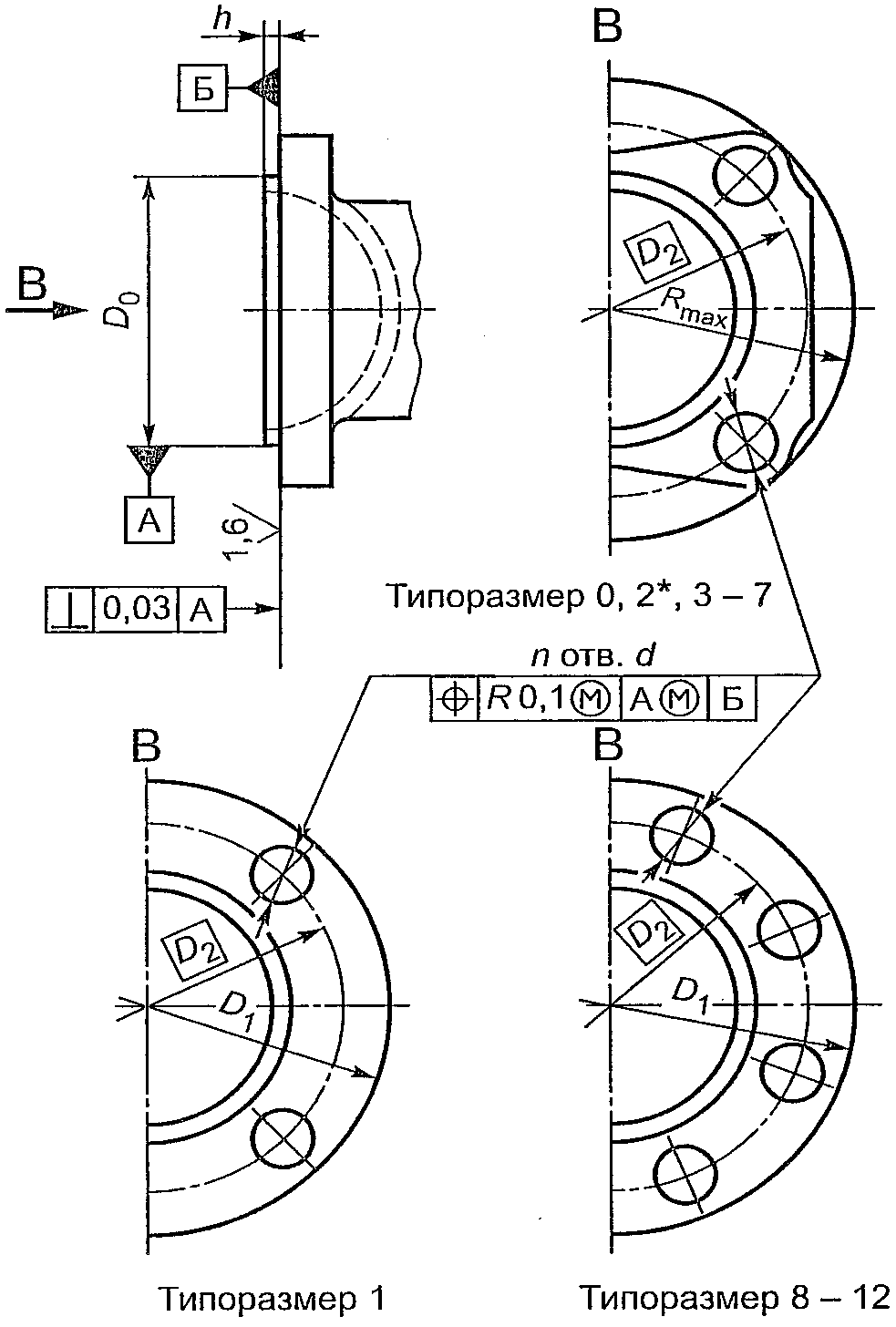

Рисунок 4. Типы фланцев вилок карданных шарниров
с присоединительными поверхностями
(рисунок в ред. Изменения № 1, утв. Приказом
Росстандарта от 27.03.2013 № 29-ст)
с присоединительными поверхностями
Основные параметры фланцев
с присоединительными поверхностями
(таблица 2 в ред. Изменения № 1, утв. Приказом
Росстандарта от 27.03.2013 № 29-ст)
| Типоразмер | Номер рисунка | D_{1max} | R_{max} | D_{0} | D_{2} | h | Число отверстий | d | |||
| Номин. | Посадка в сопряжении | Номин. | Поле допуска | Номин. | Поле допуска | ||||||
| 0 | 4 | - | 47 | 37,00 |  <**> | 70 | 4,0 | h14 <**> | 4 | 10,1 | В12 <**> |
| 1 | 87,5; 89,0 | - | 57,15 | 69; 87 | 2,5 | 8,0 | |||||
| 2 <*> | 5 | - | 49 | 47,60 | 80 | 4,5 | 8,1 | ||||
| 3 | 4 | 53 | 60,00 | 2,0; 1,5 <***> | 10,1 | ||||||
| 4 | 62 | 70,00 |  <**> | 96; 95 <***> | 2,5 | 12,1 | |||||
| 5 | 69 | 80,00 | 110 | 3,0 | 12,1 | ||||||
| 6 | 74 | 95,00 | 120 | 2,5 | 14,1 | ||||||
| 7 | 86 | 95,00 | 140 | 16,1; 16,5 <***> | |||||||
| 8 | 5 | 150,0 | - | 90,00 |  | 130 | 3,0 | h14 | 8; 10 | 12,1 | В12 |
| 9 | 4 | 175,0 | 132,00 |  <**> | 155 | h4 <**> | 8; 12 | 12,1; 10,1 <***> | В12 <**> | ||
| 10 <*> | 5 | 180,0 | 110,00 |  | 155,5 | 3,5 | h14 | 8; 10 | 14,1; 16 | В12 | |
| 11 | 4 | 205,0 | - | 198,00 |  <**> | 185 | 3,0 | h14 <**> | 8; 12 | 12,1; 10,1 <***> | В12 <**> |
| 12 | 230,0 | 223,00 | 205 | 4,0 | 16,1; 14,1 <***> | ||||||
| <*> Фланец центрируется по поверхности выточки глубиной 4,5^{+ 1,0}\text{мм} . <**> Для карданных валов вновь проектируемых автомобилей. Для действующего производства выполнять в соответствии с требованиями КД. <***> Для вновь проектируемых автомобилей не применять. | |||||||||||
<*> Для типоразмера d_{1} = 120\text{мм} L = 6 x 6,8 = 40,8 мм.
<**> Размер устанавливается разработчиком КД.
1. Предельные отклонения расстояния между любыми несмежными зубьями +/- 0,02.
2. Допускается оптимизировать контур штамповки выступов расположения зубьев во избежание взаимного подреза.

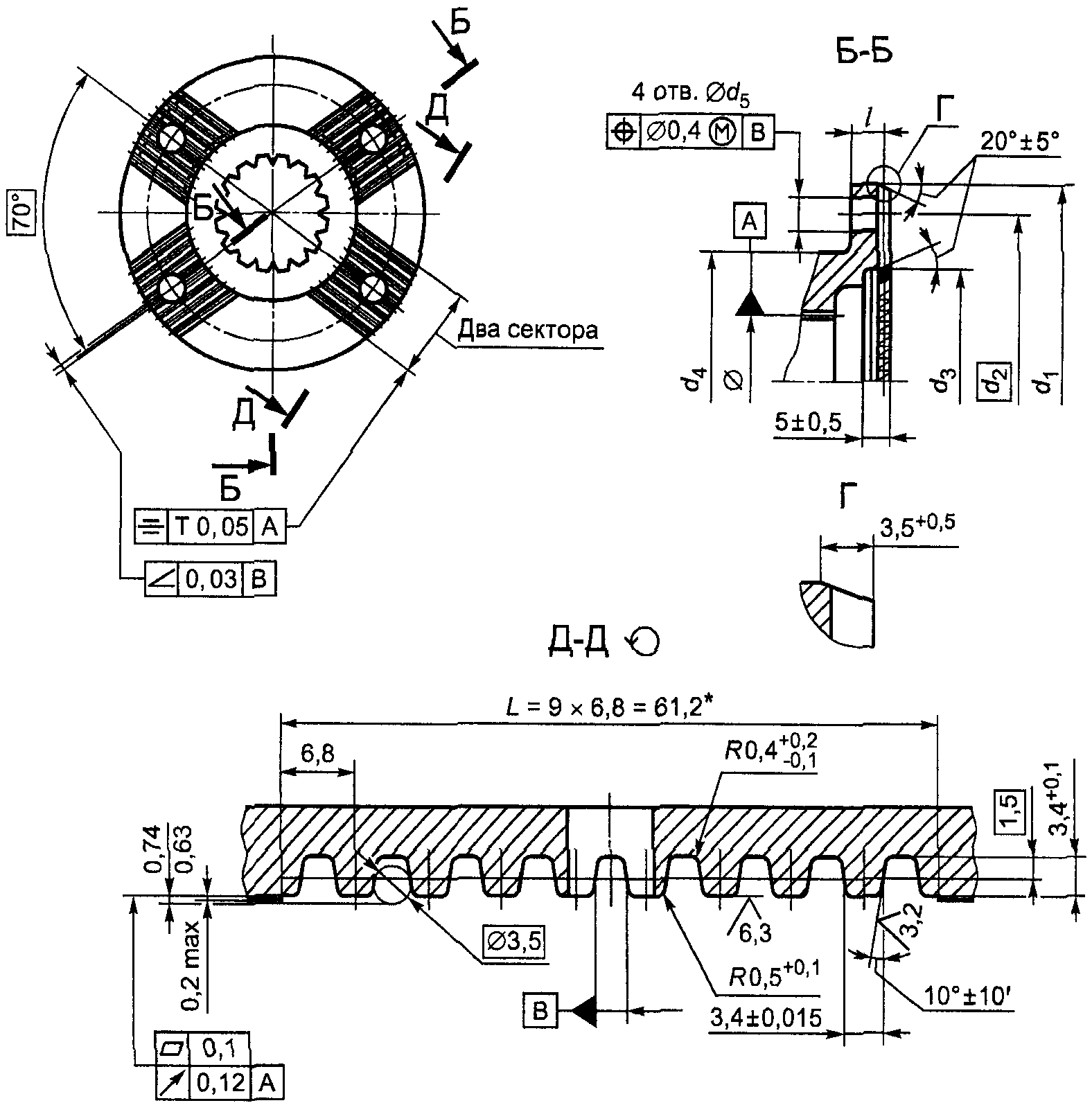

Рисунок 6. Фланец карданного шарнира
(рисунок в ред. Изменения № 1, утв. Приказом
Росстандарта от 27.03.2013 № 29-ст)
<*> Для типоразмера d_{1} = 120 мм L = 6 x 6,8 = 40,8.
Примечание. Предельные отклонения расстояния между любыми несмежными зубьями +/- 0,02.

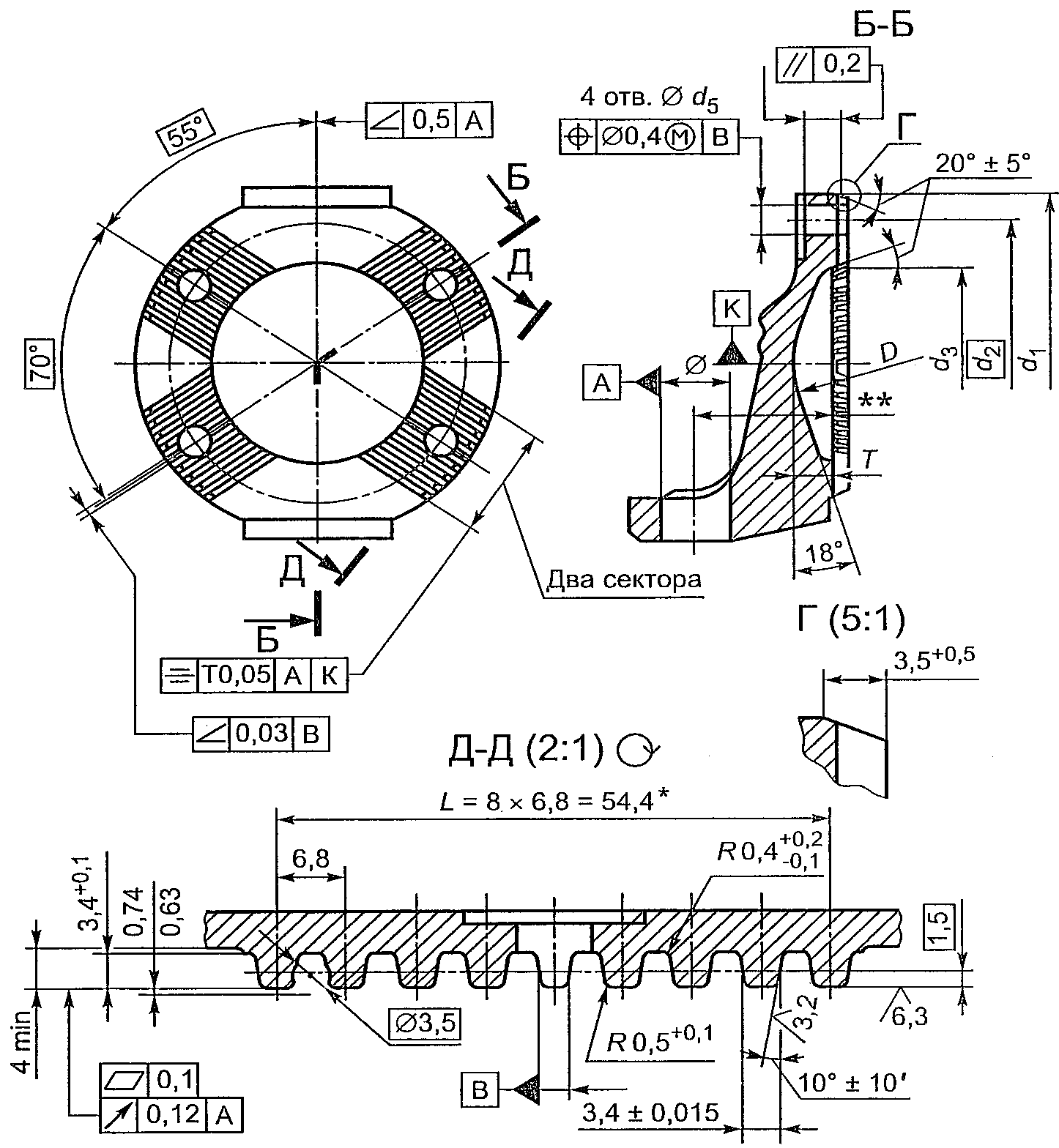

Рисунок 7. Фланец агрегата трансмиссии
с присоединительными поверхностями
| Код типоразмера фланца | Номер рисунка | Размер, мм | |||||||
| d_{1} -2 | d_{2} | d_{3} +/- 0,5 | d_{4} <*> -0,2 | d_{5} +0,2 | L <**> +/- 0,5 | l <**> -0,5 | D х T <***> | ||
| T120 | 6, 7 | 120 | 100 | 82 | 83 | 11 | 14 | 10 | 70 x 22 |
| T150 | 150 | 130 | 102 | 111 | 13 | 16 | 12 | 96 x 24 | |
| T165 | 165 | 140 | 112 | 121 | 13 | 16 | 12 | 96 x 26 | |
| T180 | 180 | 150 | 112 | 128 | 15 | 18 | 14 | 96 x 26 | |
| T200 | 200 | 165 | 132 | 143 | 15 | 22 | 16 | 116 x 28 | |
| <*> Размер может быть изменен в зависимости от параметров крепежных элементов. <**> Размер может быть изменен по согласованию потребителя и изготовителя. <***> Минимальные размеры выемки для размещения крепежных элементов фланцев агрегатов. | |||||||||
Отверстия во фланцах сопрягаемых агрегатов могут иметь резьбу.
4.15. Предельные отклонения от плоскостности, торцовое биение фланцев агрегатов трансмиссии, к которым присоединяются фланцы валов, и радиальное биение их посадочных поверхностей не должны превышать значений, приведенных в ГОСТ Р 52430 (приложение Г, таблица Г.1).
4.16. Радиальный зазор в соединениях «шип — игольчатый подшипник» должен быть не более 0,04 мм.
(п. 4.16 введен Изменением № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
5. Методы контроля (испытаний)
5.1 Шарниры и их элементы подвергают приемочному контролю службой технического контроля (далее — СТК):
сплошному — крестовины и вилки;
выборочному — подшипники в сборе.
Выборочному контролю подвергают не менее 2% или не менее 5 шт. изделий, изготовленных за смену.
5.2. Контролируемые параметры элементов шарнира представлены в таблице 4.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
(таблица 4 в ред. Изменения № 1, утв. Приказом
Росстандарта от 27.03.2013 № 29-ст)
5.3. Предприятие-изготовитель проводит периодический контроль шарниров на соответствие их параметров установленным требованиям не реже одного раза в год. Объем периодических испытаний устанавливает предприятие-разработчик в конструкторской документации на шарниры.
5.4. Потребитель имеет право проводить выборочную проверку шарниров и их элементов на соответствие требованиям настоящего стандарта в объеме до 2% от партии, но не более 3 шт.
Если в проверяемой партии окажутся изделия, не удовлетворяющие требованиям настоящего стандарта, то контролю подвергают удвоенное число изделий.
В случае получения неудовлетворительных результатов при повторной проверке всю партию бракуют и возвращают предприятию-изготовителю.
Примечания. 1. Предприятие-изготовитель проводит разбраковку партии и предъявляет ее потребителю повторно.
у изготовителя — число изделий, одновременно предъявленных для контроля;
у потребителя — число изделий, одновременно поступивших от изготовителя по одному отгрузочному документу.
5.5. Контроль линейных размеров осуществляют путем измерений с предельно допустимыми погрешностями, установленными ГОСТ 8.051.
5.6. Контроль твердости поверхностного слоя и его толщины по [1] - [5].
5.7 Контроль шероховатости поверхности — по ГОСТ 2789.
5.8. Прочность элементов шарниров проверяют при установке их в карданный вал и испытании его на крутильной машине.
Крутящий момент, нагружающий карданный вал, должен соответствовать максимальному крутящему моменту, действующему на карданную передачу в трансмиссии автомобиля, для которой она предназначена.
5.9. Результаты испытаний оформляют протоколом, форма которого приведена в Приложении А.
6.1. Шарниры маркируют, обеспечивая их идентификацию. Содержание маркировки, метод и место ее нанесения на изделие устанавливает в КД предприятие-разработчик.
(п. 6.1 в ред. Изменения № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст)
7.1. Упаковка шарниров должна обеспечивать их сохранность от механических повреждений, воздействия атмосферных осадков и загрязнений. Вид упаковки, а также возможное ее отсутствие, указывают в документах на поставку.
8.1. Шарниры перевозят любым видом транспорта, обеспечивающим их сохранность от механических повреждений, воздействия атмосферных осадков и загрязнений. Группа условий транспортирования — 6 (ОЖ2), хранения — 3 (ЖЗ) по ГОСТ 15150.
Допускается по согласованию между предприятием-изготовителем и потребителем применять другие условия транспортирования и хранения по ГОСТ 15150.
8.2. Все наружные металлические поверхности шарниров следует законсервировать по ГОСТ 9.014 на срок, оговоренный в документах на поставку.
9.1. Предприятие-изготовитель гарантирует соответствие шарниров требованиям настоящего стандарта при соблюдении установленных предприятием правил эксплуатации, транспортирования и хранения.
9.2. Гарантийный срок эксплуатации и гарантийная наработка шарниров, поставляемых в качестве комплектующих изделий, должны быть не менее гарантийного срока и гарантийной наработки АТС, для которых они предназначены.
9.3. Гарантийный срок эксплуатации и гарантийную наработку шарниров исчисляют в соответствии с гарантийными обязательствами на АТС, а поставляемых в качестве запасных частей — с момента установки их на АТС.
9.4 Гарантийный срок хранения шарниров — не более 12 мес.
Гарантийный срок хранения шарниров исчисляют с даты их отгрузки потребителю.
УТВЕРЖДАЮ Руководитель испытательного подразделения
__________________ ___________________
личная подпись инициалы, фамилия
___________________________
дата
1. Идентификационные данные испытуемого изделия ___________________________
2. Цель испытаний: Определение соответствия шарниров карданных неравных угловых скоростей требованиям технических и нормативных документов (ТД, ГОСТ Р 52923-2008).
3. Метод испытаний: Метод испытаний изложен в ГОСТ Р 52923-2008 «Автомобильные транспортные средства. Шарниры карданные неравных угловых скоростей. Общие технические требования и методы испытаний».
| Параметр | Требование | Результат |
|---|
5. Заключение Испытуемое изделие соответствует (не соответствует) требованиям технических и нормативных документов.
__________________________ ____________________ _______________________ должность испытателя личная подпись инициалы, фамилия
__________________________
дата
1. ОСТ 37.001.056-74. Методы измерения цементированного слоя деталей
2. ОСТ 37.001.057-74. Методы измерения нитроцементированного слоя деталей
3. ОСТ 37.001.058-74. Методы измерения толщины цианированного слоя деталей
4. ОСТ 37.001.059-74. Методы измерения толщины азотированного слоя деталей
5. ОСТ 37.001.060-74. Методы измерения толщины слоя поверхностной закалки деталей
6. Ссылка исключена с 1 июля 2013 года. - Изменение № 1, утв. Приказом Росстандарта от 27.03.2013 № 29-ст.
------------------------------------------------------------------
