НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПОДШИПНИКИ КАЧЕНИЯ

МЕТОДЫ ИЗМЕРЕНИЯ ВИБРАЦИИ

ЧАСТЬ 3

РОЛИКОВЫЕ КОНИЧЕСКИЕ И РАДИАЛЬНЫЕ СФЕРИЧЕСКИЕ ПОДШИПНИКИ

Rolling bearings. Measuring methods for vibration. Part 3. Radial spherical and tapered roller bearings

ISO 15242-3:2006 Rolling bearings — Measuring methods for vibration — Part 3: Radial spherical and tapered roller bearings with cylindrical bore and outside surface (MOD)

ГОСТ Р 52545.3-2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Обществом с ограниченной ответственностью «Инжиниринговый Центр ЕПК» (ООО «НИЦ ЕПК») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 307 «Подшипники качения».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 816-ст.

4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 15242-3:2006 «Подшипники качения. Методы измерения вибрации. Часть 3. Радиальные роликовые сферические и конические подшипники с цилиндрическим отверстием и цилиндрической наружной поверхностью» (ISO 15242-3:2006 «Rolling bearings — Measuring methods for vibration — Part 3: Radial spherical and tapered roller bearings with cylindrical bore and outside surface») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.

Изменения и/или технические поправки к указанному международному стандарту, принятые после его официальной публикации, внесены в текст настоящего стандарта и выделены двойной вертикальной линией, расположенной на полях напротив соответствующего текста, а обозначения и год принятия изменения (технической поправки) приведены в скобках после соответствующего текста.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии.

Введение

Настоящий стандарт является третьей частью стандарта под общим заголовком «Подшипники качения. Методы измерения вибрации», состоящего из следующих частей:

• часть 1. Основные положения;
• часть 2. Радиальные и радиально-упорные шариковые подшипники;
• часть 3. Роликовые конические и радиальные сферические подшипники;
• часть 4. Радиальные роликовые цилиндрические подшипники.

Все указанные части являются модифицированными по отношению к соответствующим частям международного стандарта.

Дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в 5.1.2, 5.1.3 и 6.5, которые заключены в рамку из тонких линий. Информация с объяснением причин включения этих положений приведена в примечаниях к указанным структурным единицам.

Учитывая требования национальной экономики по достижению большей достоверности и точности измерений, принят частотный диапазон измерения вибрации, который распространен в национальной и международной практике; введены требования по измерению октавных и третьоктавных спектров. В таблице 2 в связи с этим изменено значение граничной частоты с 50 на 25 Гц, которое выделено в тексте полужирным курсивом, и в сноске в таблице 2 изменен нижний предел частотного диапазона с 50 на 20 Гц, что также выделено полужирным курсивом. 5.2.2 дополнен положениями по измерению октавных и третьоктавных спектров, которые выделены полужирным курсивом.

В 6.1.3.1 изменены требования к тонкости фильтрации масла. Абсолютная тонкость фильтрации 0,8 мкм изменена на номинальную тонкость фильтрации 6 мкм, что выделено полужирным курсивом. Значение абсолютной тонкости фильтрации 0,8 мкм, приведенное в примененном стандарте, является ошибочным.

Изменен 6.2, содержащий требования к окружающей среде, который выделен вертикальной полужирной линией, расположенной на полях текста. Вместо ссылки на три международных стандарта ИСО приведены конкретные допуски для параметров атмосферы.

В дополнительном Приложении ДА подробно изложен метод определения радиальных биений узла осевого нагружения по отношению к оси вращения шпинделя и параметры соосности приведены к позиции измеряемого подшипника, поскольку в примененном стандарте это изложено недостаточно полно.

Структура и нумерация структурных элементов не изменена, добавлена нумерация абзацев внутри структурных элементов.

1. Область применения

Настоящий стандарт устанавливает методы и условия измерения вибрации радиальных роликовых сферических двухрядных подшипников и роликовых конических однорядных и двухрядных подшипников с углом контакта до 45° в установленных условиях измерения.

Настоящий стандарт распространяется на радиальные роликовые сферические двухрядные подшипники и роликовые конические однорядные и двухрядные подшипники с цилиндрическим отверстием и цилиндрической наружной поверхностью.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52545.1-2006 Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения

ГОСТ 1.5-2001 Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению

ГОСТ 12090-80 Частоты для акустических измерений. Предпочтительные ряды

ГОСТ 17479.4-87 Масла индустриальные. Классификация и обозначение

ГОСТ 24346-80 Вибрация. Термины и определения

ГОСТ 24347-80 Вибрация. Обозначения и единицы величин

ГОСТ 24955-81 Подшипники качения. Термины и определения

ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 52545.1, ГОСТ 24346, ГОСТ 24347, ГОСТ 24955 и ГОСТ 25347.

4. Режим измерения

4.1 Частота вращения

4.1.1. Частота вращения, если не указано иное, должна быть 15\text{с}^{- 1} (900 об/мин) при допустимых отклонениях от минус 2% до плюс 1%.

4.1.2. Допускается применение других частот вращения и допусков по согласованию между изготовителем и потребителем. Например, для подшипников малого размерного диапазона, чтобы получить адекватный сигнал, допускается использовать более высокие частоты вращения [от 20 до 30\text{с}^{- 1} (от 1200 до 1800 об/мин)]. Для подшипников большого размерного диапазона во избежание возможного разрушения ролика или дорожки качения допускается использовать более низкие частоты вращения [от 7,5 до 10\text{с}^{- 1} (от 450 до 600 об/мин)].

4.2 Осевая нагрузка

4.2.1. Нагрузка подшипника должна иметь осевое направление. Значения нагрузок указаны в таблице 1.

Таблица 1

Значения осевых нагрузок

4.2.2. Допускается применение других значений осевых нагрузок и допусков по согласованию между изготовителем и потребителем. Например, в зависимости от конструкции подшипника и используемой смазки допускается использовать более высокую нагрузку для предотвращения проскальзывания между роликом и дорожкой качения или более низкую нагрузку для предотвращения возможного разрушения ролика и дорожки качения.

5. Методы измерения

5.1 Измеряемые параметры вибрации

5.1.1. Измеряемым параметром вибрации, если не указано иное, является среднеквадратическое значение виброскорости.

5.2 Частотная область

5.2.1. Параметры вибрации измеряют в одной или более полосах частот с граничными частотами, если не оговорено иное, указанными в таблице 2.

Примечание. По согласованию между изготовителем и потребителем могут быть использованы другие диапазоны частот.

5.2.2. Как альтернативный или дополнительный вариант применяют октавный, третьоктавный или узкополосный спектральный анализ вибрации. Среднегеометрические частоты октавных и третьоктавных фильтров выбирают согласно ГОСТ 12090 <*>.

<*> Добавленные выделенные полужирным курсивом слова и фраза уточняют понятие спектрального анализа и дают ссылку на стандарт, устанавливающий ряд среднегеометрических частот.

5.3 Измерение импульсов

Измерение значений импульсов или всплесков во временно́й области сигнала скорости, возникающих обычно из-за дефектов поверхности и/или загрязнения измеряемого подшипника, может рассматриваться как дополнительный вариант по соглашению между изготовителем и потребителем. Существуют различные методы оценки в зависимости от типа подшипника и вида его применения.

5.4 Последовательность проведения измерений

5.4.1. Двухрядные радиальные сферические и двухрядные конические роликовые подшипники измеряют под воздействием осевой нагрузки, приложенной сначала с одной стороны наружного кольца, и затем повторно с нагрузкой, приложенной с другой стороны наружного кольца. Однорядные конические роликовые подшипники измеряют под воздействием нагрузки только в одном направлении, воспринимающем осевую нагрузку.

5.4.2. Для увеличения точности результатов измерений целесообразно выполнить многократные измерения при различных угловых положениях наружного кольца по отношению к датчику.

5.4.3. При приемке подшипника наибольшее из полученных при разных положениях значений должно быть в установленных или взаимно одобренных изготовителем и потребителем пределах для каждого оцениваемого параметра вибрации.

5.4.4. Продолжительность измерения — согласно ГОСТ Р 52545.1 (подраздел 6.5).

6. Условия измерений

6.1 Состояние подшипника

6.1.1 Предварительное смазывание

6.1.1.1. Подшипники с заложенным смазочным материалом (пластичным, жидким или твердым), включая типы подшипников с защитными шайбами и уплотнениями, измеряют в состоянии поставки.

Примечание. Некоторые пластичные смазки, \text{масла}\prime или твердые смазочные материалы увеличивают либо уменьшают вибрацию подшипника по сравнению с базовыми условиями, изложенными в 6.1.2 и 6.1.3.

6.1.1.2. Базовые условия проведения измерений (изложенные в 6.1.2 и 6.1.3), как правило, применяют к подшипникам без предварительно заложенного смазочного материала. Но их можно применять и для подшипников с заложенным смазочным материалом в случае разногласий, касающихся оценки источника неприемлемых уровней вибрации.

6.1.2 Чистота подшипника

Поскольку загрязнение влияет на вибрацию подшипника, подшипник должен быть полностью очищен с применением мер предосторожности так, чтобы не внести загрязнение и не создать дополнительных источников вибрации.

Примечание. Некоторые консерванты могут соответствовать требованиям смазочного материала при проведении измерений вибрации (см. 6.1.3). В таком случае нет необходимости удалять эти консерванты.

6.1.3 Смазывание подшипника

6.1.3.1. Перед измерением подшипник необходимо смазать отфильтрованным маслом (номинальная тонкость фильтрации <*> фильтрующего элемента 6 мкм) с номинальной вязкостью в диапазоне от 10 до 100 мм2/с. Классификация и обозначение масел — по ГОСТ 17479.4.

<*> Определение к данному термину установлено в ГОСТ 26070-83 «Фильтры и сепараторы для жидкостей. Термины и определения».

Примечание. Другие значения вязкости смазочного материала могут быть согласованы между изготовителем и потребителем в целях соответствия виду применения.

6.1.3.2. Процедура смазывания должна включать в себя обкатку (приработку) в целях достижения равномерного распределения смазочного материала в подшипнике.

6.2 Условия окружающей среды при измерении

Подшипники следует измерять в окружающей среде, не оказывающей влияние на вибрацию подшипника.

<pre class="legal-pre">    Условия измерений:                                                    │
    температура окружающего воздуха ........... от 17 °C до 27 °C;        │
    относительная влажность ................... до 70%;                   │
    атмосферное давление ...................... от 84 до 106 кПа.         │</pre>
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│   Примечание.   Данное   положение   заменяет  ссылки  на  международные│
│стандарты.                                                               │</pre>
└─────────────────────────────────────────────────────────────────────────┘

6.3 Требования к устройству измерения

6.3.1 Жесткость узла шпинделя с оправкой

6.3.1.1. Конструкцией шпинделя с оправкой, применяемого для крепления и приведения во вращение внутреннего кольца подшипника, должно быть предусмотрено, чтобы, кроме передачи вращательного движения, он представлял собой жесткую базовую систему для оси внутреннего кольца.

6.3.1.2. Передача вибрации между узлом шпинделя с оправкой и внутренним кольцом подшипника в применяемом диапазоне частот должна быть незначительной по сравнению с вибрацией подшипника. В случае разногласий точные значения должны быть согласованы между изготовителем и потребителем.

6.3.2 Механизм нагружения

Конструкцией системы нагружения, применяемой для приложения нагрузок к наружному кольцу подшипника, должна быть обеспечена возможность свободного вибрирования кольца в радиальных, осевых, угловых и изгибных формах колебаний в зависимости от типа подшипника.

6.3.3 Значение и направление прилагаемой внешней нагрузки

6.3.3.1. Постоянную внешнюю осевую нагрузку следует прикладывать к наружному кольцу. Значение нагрузки указано в 4.2.

6.3.3.2. Искажение формы колец подшипника, вызываемое контактом с элементами механического узла, должно быть незначительным по сравнению с геометрической точностью измеряемого подшипника.

6.3.3.3. Положение и направление прилагаемой внешней нагрузки должны совпадать с осью вращения шпинделя в пределах, указанных на рисунке 1 и в таблице 3. Измерения параметров отклонения от соосности — в соответствии с Приложением А.

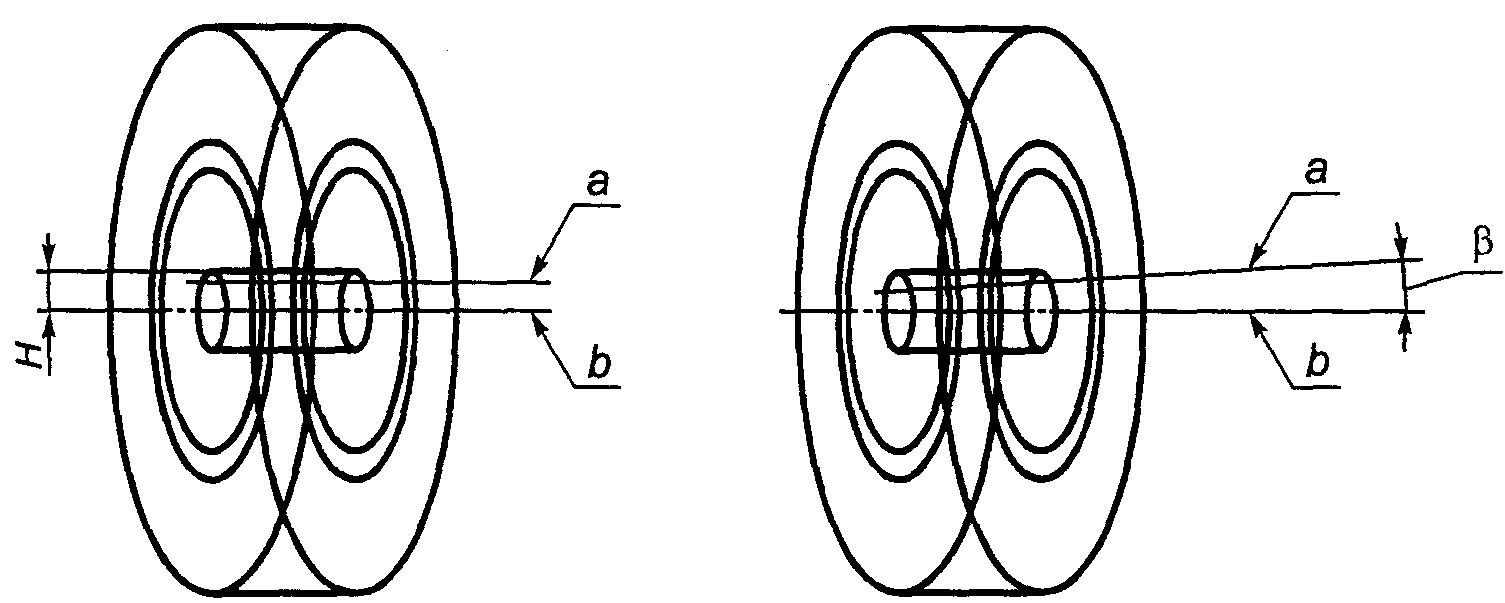

отклонение линии действия нагрузки от оси подшипника

от оси подшипника

Таблица 3

от оси подшипника

6.3.4 Положение датчика и направление измерения

6.3.4.1. Датчик должен быть расположен на наружной поверхности наружного кольца подшипника.

6.3.4.2. Положение датчика вдоль оси подшипника по умолчанию должно быть в плоскости, соответствующей середине контактов нагруженной дорожки качения наружного кольца с роликами, как это показано на рисунке 2.

6.3.4.3 Максимальное допустимое отклонение положения датчика вдоль оси подшипника, мм:

+/- 0,5 ....................... для наружного диаметра до 70 мм включ.;

+/- 1,0 ....................... « » « св. 70 мм.»

6.3.4.4. Направление оси чувствительности датчика должно быть перпендикулярно к оси вращения. Угловое отклонение от радиальной оси, показанное на рисунке 3, не должно превышать 5° в любом направлении.

│    <а> В любом направлении.
│
<pre class="legal-pre">│                  Рисунок 3. Отклонение от радиальной оси
│                       (ИСО 15242-3:2006/Попр. 1:2010)</pre>

6.3.5 Оправка

Цилиндрическая поверхность оправки, на которой монтируют внутреннее кольцо подшипника, должна иметь наружный диаметр с полем допуска f5 согласно ГОСТ 25347. Это обеспечит скользящую посадку в отверстии подшипника.

6.4 Требования к оператору

Квалифицированный оператор должен гарантировать проведение измерений вибрации в соответствии с настоящим стандартом.

6.5 Точность измерений

(обязательное)

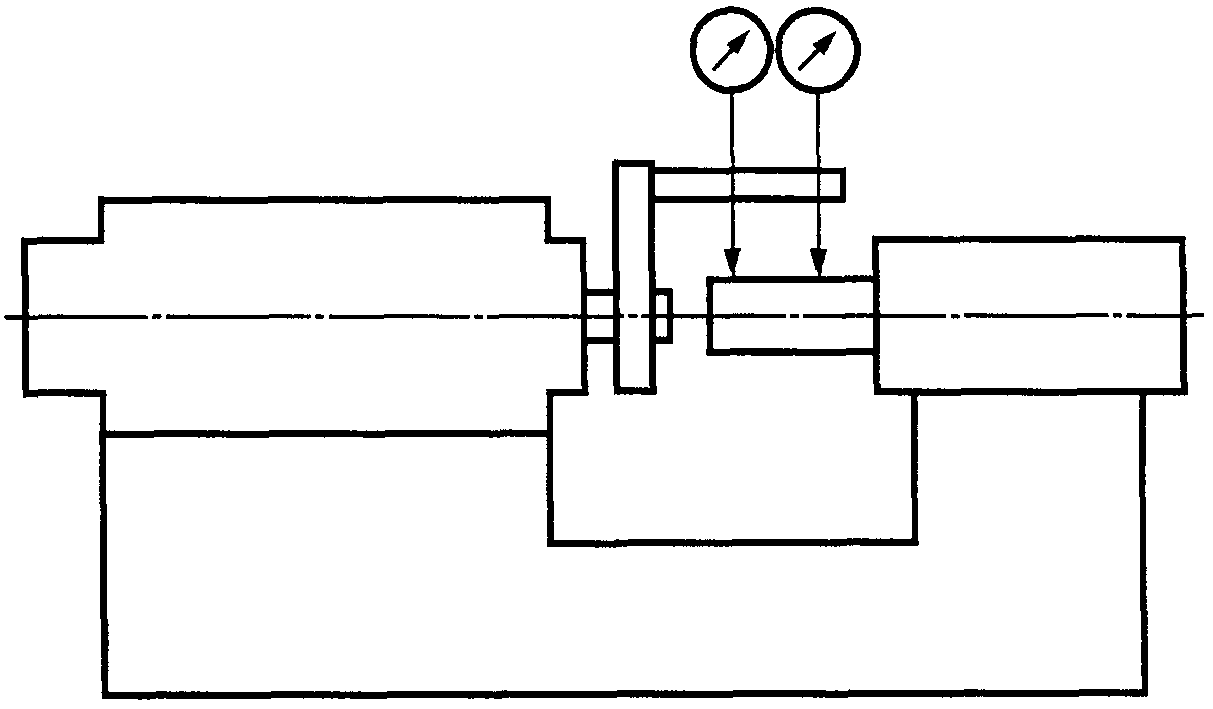

А.1. Смещение устройства для нагружения следует измерять двумя измерительными головками, смонтированными на планке, прикрепленной к валу шпинделя, и расположенными на некотором осевом расстоянии между ними, как указано на рисунке А.1. Вал шпинделя следует медленно вращать, а измерительными головками измерять радиальное биение нагружающего поршня.

А.2. Радиальное биение, измеренное двумя измерительными головками, должно быть приведено к осевому положению измеряемого подшипника <*>, для того чтобы сравнить с предельными значениями, которые даны в таблице 3.

<*> Подробно способ приведения параметров соосности к позиции измеряемого подшипника дан в дополнительном Приложении ДА.

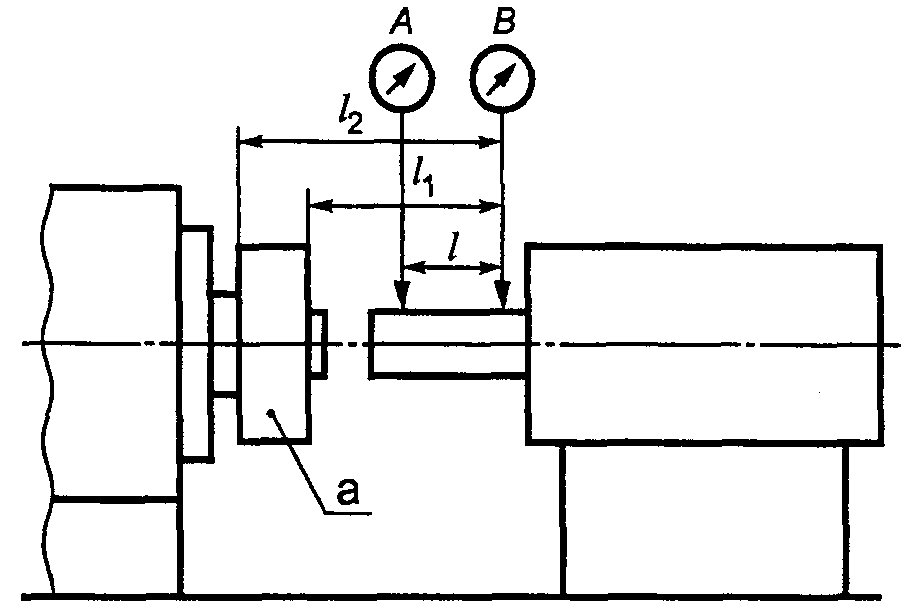

Приложение ДА (обязательное)

а — подшипник;

A — левая измерительная головка;

B — правая измерительная головка

Обозначения, используемые в данном Приложении:

A_{max} — максимальное показание левой измерительной головки в миллиметрах;

A_{min} — минимальное показание левой измерительной головки в миллиметрах;

a — амплитуда биения в позиции левой измерительной головки в миллиметрах;

b — амплитуда биения в позиции правой измерительной головки в миллиметрах;

l — расстояние вдоль оси между головками в миллиметрах;

l_{1} — расстояние вдоль оси между правой головкой и ближним торцом подшипника в миллиметрах;

l_{2} — расстояние вдоль оси между правой головкой и дальним торцом подшипника в миллиметрах;

\phi — разность фаз между биениями в позиции левой и правой измерительных головок в градусах.

ДА.2. Амплитуды биений в позициях головок вычисляют по формулам:

a = \frac{A_{max} - A_{min}}{2} , (ДА.1)

b = \frac{B_{max} - B_{min}}{2} . (ДА.2)

ДА.3. Разность фаз между биениями в позиции левой и правой измерительных головок \phi определяют как угол между угловыми позициями вала, в которых показания головок достигают максимума.

ДА.4. Угловое отклонение линии действия нагрузки от оси подшипника \beta (см. рисунок 1) вычисляют по формуле

H = \sqrt{a^{2}\lambda^{2} + b^{2}(\lambda - 1)^{2} - 2ab\lambda(\lambda - 1)cos\phi} . (ДА.4)

Наибольшее из двух вычисленных значений принимают в качестве радиального отклонения линии действия нагрузки в позиции измеряемого подшипника.

ДА.6. Допускается применять другие методы измерения соосности, например с помощью лазерного центровщика.

Приложение ДБ (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ НАЦИОНАЛЬНЫХ И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ
