ГОСТ Р 52431-2005. Автомобильные транспортные средства. Аппараты тормозных систем с гидравлическим приводом тормозов. Технические требования и методы испытаний

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 52431-2005Действующий акт

(утв. Приказом Ростехрегулирования от 28.12.2005 № 408-ст)

Примечание

Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности колесных транспортных средств» (ТР ТС 018/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности колесных транспортных средств» (ТР ТС 018/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 25.12.2018 № 219). Документ введен в действие с 01.01.2007.

Утвержден и введен в действие
Приказом Ростехрегулирования

от 28 декабря 2005 г. № 408-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА

АППАРАТЫ ТОРМОЗНЫХ СИСТЕМ С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ ТОРМОЗОВ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ

Vehicles. Apparatus of braking systems with a hydraulic actuating of brakes. Technical requirements and test methods

ГОСТ Р 52431-2005

Группа Д25

ОКС 43.040.40;

ОКП 45 0000

Дата введения

1 января 2007 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ»).

2. Внесен Техническим комитетом по стандартизации ТК 56 «Дорожный транспорт».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 408-ст.

4. Введен впервые.

1. Область применения

Настоящий стандарт распространяется на аппараты гидравлического тормозного привода автотранспортных средств в сборе: главные тормозные цилиндры, скобы дисковые тормозных механизмов, колесные тормозные цилиндры барабанных тормозных механизмов, регуляторы тормозных сил, вакуумные (в сборе с главными тормозными цилиндрами) и гидровакуумные усилители — и устанавливает технические требования и методы испытаний.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.568-97. Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ Р 41.13-99 (Правила ЕЭК ООН № 13). Единообразные предписания, касающиеся официального утверждения транспортных средств категорий M, № и O в отношении торможения

ГОСТ Р 41.13-Н-99 (Правила ЕЭК ООН № 13-Н). Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения

ГОСТ 23181-78. Приводы тормозные гидравлические автотранспортных средств. Общие технические требования.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Технические требования

3.1. Аппараты гидравлического тормозного привода должны соответствовать требованиям настоящего стандарта, ГОСТ 23181 и технической документации (ТД), утвержденной в установленном порядке.

3.2. Аппараты гидравлического тормозного привода должны обладать герметичностью и прочностью при давлении на входе, соответствующем давлению при усилии на тормозной педали по ГОСТ 23181 (пункт 1.4), но не менее 20 МПа.

3.3. Вакуумные (в сборе с главными тормозными цилиндрами) усилители должны обладать герметичностью и прочностью при разрежении в вакуумной камере усилителя 0,075^{+ 0,005} МПа и усилии на входном штоке по ГОСТ 23181 (пункт 1.4) с учетом передаточного числа привода от тормозной педали.

3.4. Гидровакуумные усилители должны обладать герметичностью и прочностью при давлении на входе, соответствующем давлению при усилии на тормозной педали по ГОСТ 23181 (пункт 1.4), и при разрежении в вакуумной камере усилителя 0,075^{+ 0,005} МПа.

3.5. Остаточная деформация корпуса усилителя в осевом направлении после испытаний на прочность не должна превышать 0,3 мм.

3.6. Требования к герметичности и прочности аппаратов тормозного привода должны выполняться также после проведения испытаний циклическим нагружением в соответствии с режимами, указанными в 4.5, и в объеме не менее 150000 циклов.

4. Методы испытаний

4.1. Общие положения

4.1.1. Испытания проводят на оборудовании, аттестованном в соответствии с ГОСТ Р 8.568.

4.1.2. Испытания проводят по методикам, разработанным предприятиями в соответствии с требованиями настоящего стандарта.

4.1.3 Аппараты гидравлического тормозного привода подвергают испытаниям по:

оценке герметичности и прочности — все аппараты;
определению функциональных свойств — регуляторы тормозных сил и усилители;
оценке долговечности в условиях циклического нагружения — все аппараты.

4.1.4. Все объекты перед началом испытаний проверяют на соответствие их габаритных и присоединительных размеров требованиям ТД.

4.1.5. Из полостей гидравлических аппаратов и трубопроводов должен быть удален воздух.

4.2. Испытательное оборудование

4.2.1. Рекомендуемые схемы испытательного оборудования для проведения испытаний по 4.1.3 приведены в Приложении А.

4.2.2 Допускаемые погрешности измерения следующих параметров не должны превышать:

    усилия -              3%;
    давления -            3%;
    разрежения -          3%;
    температуры -         2,5%;
    линейных размеров -   5%;
    частоты -             3%;
    времени -             5%;
    объема -              5%.

4.2.3. Стендовые установки для проведения испытаний по оценке герметичности и прочности скоб, колесных тормозных цилиндров и регуляторов тормозных сил, а также определения их функциональных свойств должны обеспечивать следующие условия испытаний:

регулирование давления рабочей жидкости на входе в пределах от 0 до 30 МПа;
измерение давления жидкости на выходе из регулятора.

4.2.4. Стендовые установки для проведения испытаний по оценке герметичности и прочности главных тормозных цилиндров, используемых без вакуумного усилителя, должны обеспечивать следующие условия испытаний:

регулирование статической осевой нагрузки на входной шток цилиндра в пределах от 0 до 4500 Н;
измерение давления жидкости в рабочих полостях цилиндра;
измерение линейного перемещения входного штока главного цилиндра.

4.2.5. Стендовые установки для проведения испытаний по оценке герметичности и прочности, а также определения функциональных свойств вакуумных усилителей (в сборе с главными тормозными цилиндрами) должны обеспечивать следующие условия испытаний:

приложение регулируемой статической осевой нагрузки на входной шток усилителя в пределах от 0 до 4500 Н;
создание регулируемого разрежения воздуха в вакуумной камере усилителя до 0,1 МПа;
измерение линейного перемещения входного штока вакуумного усилителя;
измерение давления жидкости в рабочих полостях главного тормозного цилиндра.

4.2.6. Стендовые установки для проведения испытаний по оценке герметичности и прочности, а также определения функциональных свойств гидровакуумных усилителей должны обеспечивать следующие условия испытаний:

создание регулируемого давления рабочей жидкости на входе в пределах от 0 до 20 МПа;
создание регулируемого разрежения воздуха в вакуумной камере усилителя до 0,1 МПа;
измерение давления жидкости на выходе из гидроцилиндра усилителя.

4.2.7. Стендовые установки для проведения испытаний по оценке долговечности в условиях циклического нагружения должны обеспечивать:

а) для скоб, колесных тормозных цилиндров и регуляторов тормозных сил:

циклическое изменение входного давления в пределах от 0 до 10 МПа частотой 600 циклов в час,
возможность поддержания температуры в нагревательной камере до 100 °C (только для скоб и цилиндров);

б) для главных тормозных цилиндров, используемых без вакуумного усилителя:

циклическое изменение входного усилия на штоке цилиндра в пределах от 0 до 2500 Н частотой не менее 1000 циклов в час,
возможность поддержания до 85 °C температуры пространства, окружающего главный тормозной цилиндр;

в) для вакуумных усилителей в сборе с главными тормозными цилиндрами:

циклическое изменение входного усилия на штоке вакуумного усилителя в пределах от 0 до 2500 Н с возможностью регулирования частотой не менее 1000 циклов в час,
возможность создания регулируемого разрежения воздуха в вакуумной камере усилителя до 0,1 МПа,
возможность поддержания до 85 °C температуры пространства, окружающего усилитель с главным тормозным цилиндром;

г) для гидровакуумных усилителей:

максимальное давление жидкости на входе — не менее 10 МПа с возможностью бесступенчатого изменения,
возможность создания регулируемого разрежения воздуха в вакуумной камере усилителя до 0,1 МПа,
обеспечение частоты циклов пульсации давления — не менее 1000 циклов в час,
возможность поддержания температуры окружающего пространства до 85 °C.

4.2.8. Стендовые установки по оценке долговечности в условиях циклического нагружения и определению функциональных свойств вакуумных (в сборе с главными тормозными цилиндрами) и гидровакуумных усилителей, а также по оценке долговечности главных тормозных цилиндров должны иметь нагрузочные гидроцилиндры с регулируемым объемом не менее рабочего объема испытуемого аппарата.

4.3. Испытания по оценке герметичности и прочности

4.3.1 Испытания скоб, колесных тормозных цилиндров и регуляторов тормозных сил

4.3.1.1. Испытания заключаются в создании давления жидкости на входе в аппарат, доведенного до уровня испытательного давления по ГОСТ 23181 (пункт 1.4), и выдерживании на этом уровне в течение 2 мин.

При этом фиксируют значение испытательного давления, время выдерживания и наличие или отсутствие утечки жидкости.

4.3.1.2. Признаком потери герметичности и разрушения является появление течи жидкости через трещины в корпусе или уплотнительные детали.

4.3.2 Испытания главных тормозных цилиндров без вакуумных усилителей

4.3.2.1. Испытания заключаются в создании испытательного усилия на штоке, доведенного до испытательного усилия по ГОСТ 23181 (пункт 1.4), умноженного на передаточное отношение педали, и выдерживании на этом уровне в течение 2 мин.

При этом фиксируют значения испытательного усилия и давления на выходе из рабочих полостей цилиндра, время выдерживания, перемещение штока во время выдерживания и наличие или отсутствие утечки жидкости.

4.3.2.2 Признаками потери герметичности и разрушения являются:

прекращение повышения давления на выходах по мере повышения усилия;
появление течи жидкости через трещины в корпусе или уплотнительные детали;
перемещение штока после достижения регламентированного усилия на нем.

4.3.3 Испытания вакуумных усилителей в сборе с главными тормозными цилиндрами

4.3.3.1. Вакуумный трубопровод испытательной установки предварительно проверяют на герметичность. Для этого наконечник шланга для подсоединения к вакуумному усилителю закрывают пробкой и создают разрежение в вакуумном трубопроводе и шланге (0,075 +/- 0,005) МПа. После стабилизации разрежения падение разрежения в течение 1 мин (в пределах погрешности измерения) не допускается.

4.3.3.2. Перед нагружением усилителя измеряют расстояние между установочными плоскостями усилителя и главного тормозного цилиндра.

4.3.3.3. Испытания заключаются в создании и стабилизации разрежения в вакуумной камере усилителя (0,075 +/- 0,005) МПа и выдерживании этого разрежения в течение 1 мин при различных статических усилиях на входном штоке. Значения усилий соответствуют 0%, 20%, затем 120% максимального значения усилия на тормозной педали базового автомобиля по ГОСТ Р 41.13 и ГОСТ Р 41.13-Н для испытаний типа 0, умноженного на передаточное отношение педали. Затем прикладывают усилие по ГОСТ 23181 (пункт 1.4), умноженное на передаточное отношение педали, и выдерживают его на этом уровне в течение не менее 2 мин.

При этом фиксируют значения испытательного усилия, разрежения и давления на выходе из рабочих полостей цилиндра, время выдерживания, перемещения штока и снижение разрежения во время выдерживания, наличие или отсутствие утечки жидкости.

4.3.3.4. После снятия нагрузки вновь измеряют расстояние, указанное в 4.3.3.2, и фиксируют видимые остаточные деформации корпуса крышек и шпилек усилителя.

4.3.3.5 Признаками потери герметичности и разрушения являются:

невозможность создания значения разрежения, указанного в 4.3.3.3;
прекращение повышения давления в рабочих полостях главного тормозного цилиндра по мере повышения усилия на штоке;
снижение разрежения в вакуумной камере или давления на выходе из цилиндра при постоянном усилии на штоке;
перемещение штока усилителя при стабилизации усилия на нем;
появление течи жидкости через трещины в корпусе или уплотнительные детали главного цилиндра;
наличие после испытаний на прочность остаточной деформации корпуса усилителя в осевом направлении более 0,3 мм;
видимые остаточные деформации корпуса крышек и шпилек усилителя.

4.3.4 Испытания гидровакуумных усилителей

4.3.4.1. Испытания заключаются в создании и стабилизации разрежения в вакуумной камере усилителя (0,075 +/- 0,005) МПа и выдерживании этого разрежения в течение 1 мин при различных статических усилиях на входе. Значения усилий соответствуют 0%, 20%, затем 120% максимального значения усилия на тормозной педали базового автомобиля по ГОСТ Р 41.13 и ГОСТ Р 41.13-Н для испытаний типа 0, умноженного на передаточное отношение педали. Затем создают усилие на входе, соответствующее приложению усилия по ГОСТ 23181 (пункт 1.4), умноженного на передаточное отношение педали (но не менее 20 МПа), и выдерживают его на этом уровне в течение не менее 2 мин.

При этом фиксируют значения испытательного давления, разрежения и давления на выходе из рабочих полостей цилиндров, время выдерживания, снижение разрежения во время выдерживания, наличие или отсутствие утечки жидкости.

4.3.4.2 Признаками потери герметичности и разрушения являются:

невозможность создания значения разрежения, указанного в 4.3.4.1;
прекращение повышения давления на выходе по мере повышения давления на входе;
снижение разрежения в вакуумной камере при постоянном давлении на входе;
снижение давления на входе или выходе после стабилизации давления на входе;
появление течи жидкости через трещины в корпусе или уплотнительные детали гидроцилиндра.

4.4. Испытания по определению функциональных свойств

4.4.1 Испытания регуляторов тормозных сил

Испытания заключаются в создании давления жидкости на входе в регулятор, которое изменяют в пределах от 0 до 8,0 МПа.

В указанном диапазоне фиксируют значения давлений на входе и выходе из регулятора через 1,0 МПа.

4.4.2 Испытания вакуумных усилителей

Испытания заключаются в последовательном создании стабилизированного разрежения в вакуумной камере в пределах от 0 до 0,075 МПа через 0,025 МПа и приложении при каждом из них статического усилия на входной шток усилителя, составляющего от 0% до 120% максимального значения усилия на тормозной педали базового автомобиля по ГОСТ Р 41.13 и ГОСТ Р 41.13-Н, умноженного на передаточное отношение педали.

При каждом значении разрежения в указанном диапазоне усилий фиксируют значения усилия на штоке и давлений на выходе из рабочих полостей главного тормозного цилиндра. Должно быть зафиксировано не менее пяти значений.

4.4.3 Испытания гидровакуумных усилителей

Испытания заключаются в последовательном создании стабилизированного разрежения в вакуумной камере в пределах от 0 до минус 0,075 МПа через 0,025 МПа и создании при каждом из них давления жидкости на входе в рабочий цилиндр, составляющего от 0% до 120% максимального значения усилия на тормозной педали базового автомобиля по ГОСТ Р 41.13 и ГОСТ Р 41.13-Н, умноженного на передаточное отношение педали.

При каждом значении разрежения в указанном диапазоне давлений фиксируют значения давлений на входе и выходе из тормозного цилиндра. Должно быть зафиксировано не менее пяти значений.

4.4.4. По полученным при испытаниях значениям (среднеарифметическое значение результатов не менее трех измерений) строят графики зависимостей давления на выходе из аппарата от усилий или давлений на его входе. Полученные результаты испытаний должны отличаться не более чем на 10%, заданных в ТД.

4.5. Испытания по оценке долговечности в условиях циклического нагружения

4.5.1 Испытания скоб, колесных тормозных цилиндров и регуляторов тормозных сил

4.5.1.1. Перед началом испытаний с помощью регулирования зазора между поршнями и ограничителями нагрузочных цилиндров испытательной установки устанавливают ход поршней испытуемого аппарата, соответствующий: для скоб — не менее 0,25 мм, для колесных цилиндров — не менее 2/3 их полного хода.

4.5.1.2. Испытания проводят в нагревательной камере при температуре (70 +/- 15) °C (кроме регуляторов тормозных сил) путем создания пульсирующего давления от 0 до 7,0 МПа частотой от 60 до 100 циклов нагружения в минуту до момента возникновения признаков потери герметичности или достижения 150000 циклов нагружения без потери герметичности.

4.5.2 Испытания главных тормозных цилиндров

4.5.2.1. Перед началом испытаний с помощью регулирования зазора между поршнями и ограничителями нагрузочных цилиндров испытательной установки устанавливают ход штока главного цилиндра, равный не менее 2/3 его полного хода при равном объеме вытесняемой жидкости из каждой полости.

4.5.2.2. Испытания проводят в нагревательной камере при температуре (70 +/- 15) °C путем приложения циклически изменяющегося усилия на входной шток от 0 до 7,0 МПа частотой от 30 до 60 циклов нагружения в минуту до момента возникновения признаков потери герметичности или достижения 150000 циклов нагружения без потери герметичности.

4.5.3 Испытания вакуумных усилителей

4.5.3.1. Перед началом испытаний с помощью регулирования зазора между поршнями и ограничителями нагрузочных цилиндров испытательной установки устанавливают ход штока усилителя, равный не менее 2/3 его полного хода при равном объеме вытесняемой жидкости из каждой полости главного цилиндра.

4.5.3.2. При испытаниях в нагревательной камере должна поддерживаться температура (70 +/- 15) °C и должно обеспечиваться постоянное разрежение в вакуумной камере (0,075 +/- 0,005) МПа.

4.5.3.3. Испытания проводят путем приложения циклически изменяющегося усилия на входной шток от 0 до 7,0 МПа частотой от 30 до 60 циклов нагружения в минуту до момента возникновения признаков потери герметичности или достижения 150000 циклов нагружения без потери герметичности.

4.5.4 Испытания гидровакуумных усилителей

4.5.4.1. Перед началом испытаний с помощью регулирования зазора между поршнями и ограничителями нагрузочных цилиндров испытательной установки обеспечивают объем вытесняемой жидкости из рабочей полости цилиндра, равный не менее 2/3 его полного рабочего объема.

4.5.4.2. При испытаниях в нагревательной камере должна поддерживаться температура (70 +/- 15) °C и должно обеспечиваться постоянное разрежение в вакуумной камере (0,075 +/- 0,005) МПа.

4.5.4.3. Испытания проводят путем создания пульсирующего давления на выходе от 0 до 7,0 МПа частотой от 30 до 60 циклов нагружения в минуту до момента возникновения признаков потери герметичности или достижения 150000 циклов нагружения без потери герметичности.

5. Оформление результатов испытаний

5.1. По результатам испытаний составляют протоколы, в которых указывают идентификационные сведения объекта испытаний и приводят значения измеренных параметров, графические зависимости и данные, характеризующие поведение объекта в процессе испытаний.

5.2 Протоколы составляют на испытания:

скоб дисковых тормозов и колесных цилиндров гидравлического и пневматического привода автотранспортных средств;
регуляторов тормозных сил гидравлического привода автотранспортных средств;
главных тормозных цилиндров гидравлического привода автотранспортных средств;
гидровакуумных усилителей гидравлического тормозного привода автотранспортных средств;
вакуумных усилителей в сборе с главным тормозным цилиндром.

Рекомендуемая форма протоколов испытаний приведена в Приложении Б.

Приложение А
(рекомендуемое)

СХЕМЫ ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ

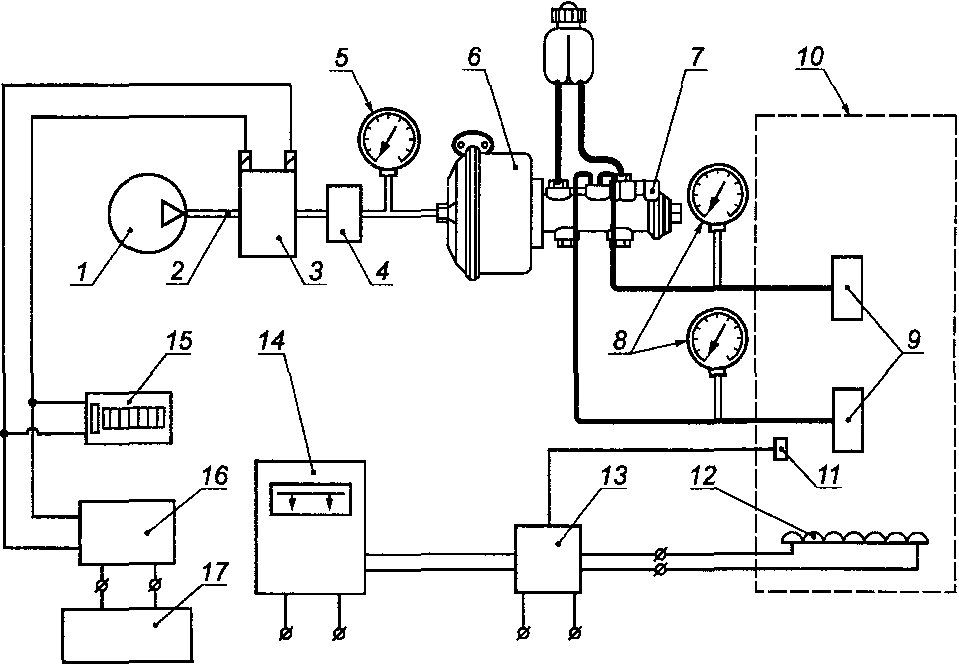

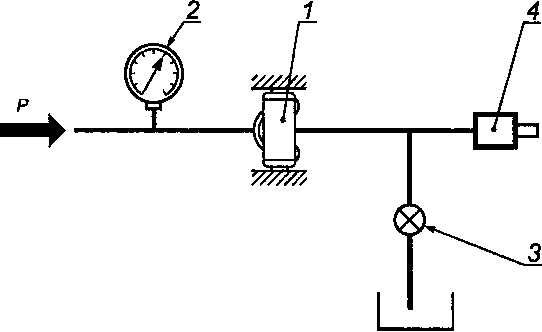

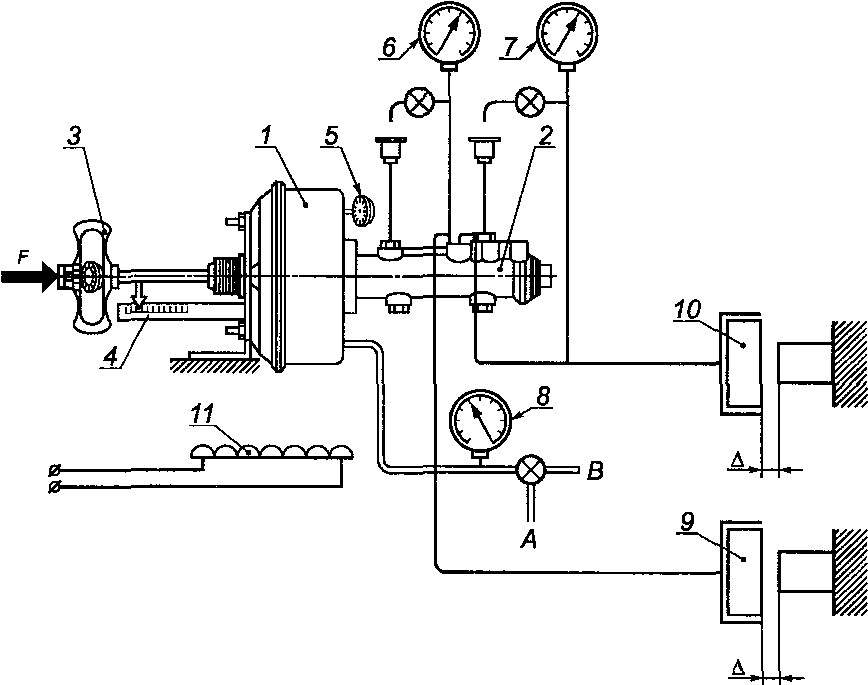

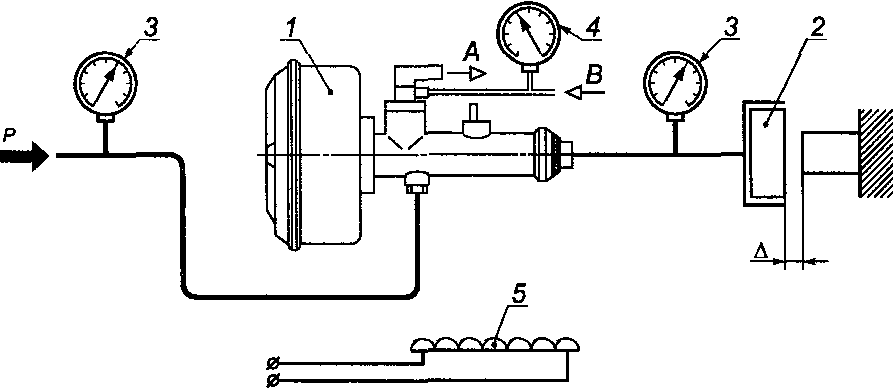

Рекомендуемые схемы испытательного оборудования приведены на рисунках А.1 - А.6.
