НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЕТСКИХ ИГРОВЫХ ПЛОЩАДОК
БЕЗОПАСНОСТЬ КОНСТРУКЦИИ И МЕТОДЫ ИСПЫТАНИЙ КАЧАЛОК
Children's playground equipment. Rocking equipment safety of structure and test methods. General requirements
ОКП 96 8582
1 июля 2005 года
Предисловие
Задачи, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 «Государственная система стандартизации Российской Федерации. Основные положения» и ГОСТ Р 1.2-92 «Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов».
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении («ВНИИНМАШ»).
2. Внесен Техническим комитетом по стандартизации ТК 455 «Оборудование детских игровых площадок».
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2004 г. № 149-ст.
4. В настоящем стандарте учтены основные нормативные положения европейского стандарта ЕН 1176-6:1998 «Оборудование детских игровых площадок. Часть 6. Дополнительные требования безопасности и методы испытаний качалок» (EN 1176-6:1998 «Playground equipment — Part 6: Additional specific safety requirements and test methods for rocking equipment», NEQ).
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст этих изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».
1. Область применения
Настоящий стандарт распространяется на качалки, предназначенные для стационарной установки на детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний качалок всех типов.
Настоящий стандарт не распространяется на качалки, изготовленные до 1 июля 2005 г.
Настоящий стандарт должен применяться совместно с ГОСТ Р 52167 и ГОСТ Р 52169.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ ИСО/ТО 12100-1-2001. Безопасность оборудования. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методика
ГОСТ ИСО/ТО 12100-2-2002. Безопасность оборудования. Основные понятия, общие принципы конструирования. Часть 2. Технические правила и технические требования
ГОСТ Р ИСО/МЭК 50-2002. Безопасность детей и стандарты
ГОСТ Р ИСО/МЭК 17025-2000. Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р 52167-2003. Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования
ГОСТ Р 52169-2003. Детские игровые площадки. Оборудование игровой площадки. Общие требования безопасности и методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют термины по ГОСТ Р 52167, ГОСТ Р 52169, а также следующие термины с соответствующими определениями:
3.1. Качалка: оборудование детской игровой площадки, приводимое в движение ребенком (детьми), на котором осуществляется колебательное движение в различных плоскостях.
3.2. Демпфирование: свойство оборудования снижать скорость движения и уменьшать удары и толчки в крайних положениях качалки за счет рассеивания или поглощения кинетической энергии.
3.3. Посадочное место: сиденье или платформа и/или поручни на качалке, которые позволяют ребенку сидеть, стоять, держаться и приводить в движение качалку.
3.4. Диапазон движения: максимальное горизонтальное и/или вертикальное отклонения посадочного места качалки от положения равновесия в процессе качания.
3.5. Корпус: основной элемент конструкции, на котором размещают посадочные места и который крепится к качающейся опоре.
3.6. Качающаяся опора (опора): элемент конструкции, обеспечивающий колебательные движения и крепящийся к корпусу и основанию качалки.
3.7. Основание: элемент конструкции, обеспечивающий установку и фиксацию качалки на поверхности детской игровой площадки.
4. Классификация

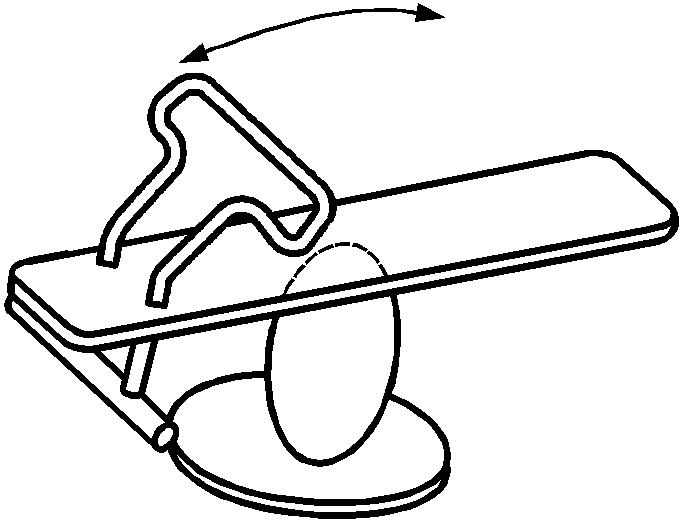

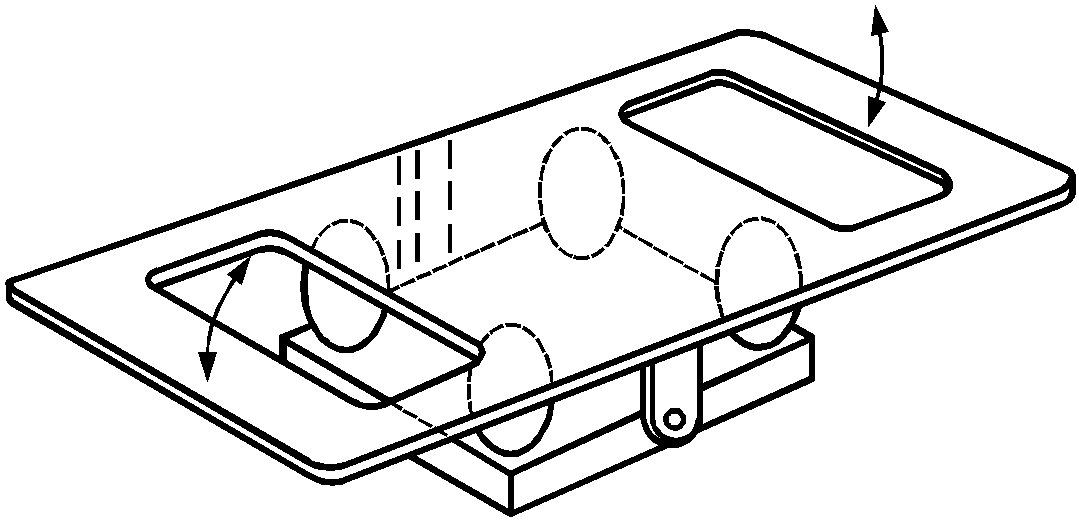

Качалка, обеспечивающая при качании движение детей только в одной вертикальной плоскости (см. рисунок 1);

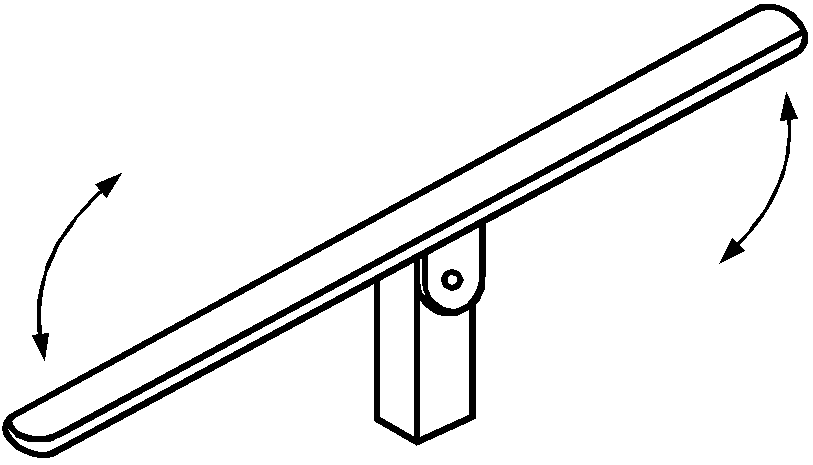

а — качалка с одной опорой, обеспечивающая при качании движение ребенка (детей) преимущественно в одной плоскости (см. рисунок 2);

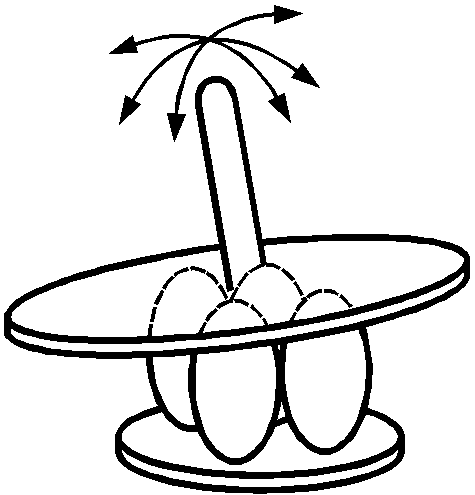

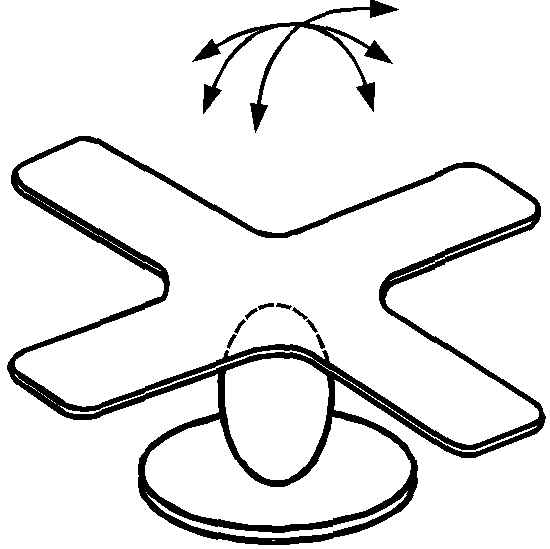

б — качалка с одной опорой, обеспечивающая при качании движение ребенка (детей) в нескольких плоскостях (см. рисунок 3).
В качестве опоры качалок типа 2 применяют спирали, пружины, торсионы и упругие блоки;
а — качалка с несколькими опорами, обеспечивающая при качании движение ребенка (детей) преимущественно в одной плоскости (см. рисунок 4);
б — качалка с несколькими опорами, обеспечивающая при качании движение ребенка (детей) в нескольких плоскостях (см. рисунок 5);

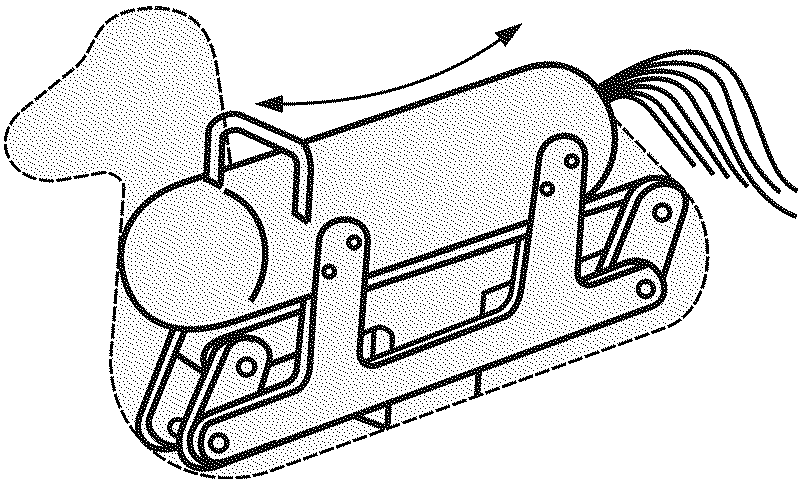

Качалка с несколькими параллельными осями, обеспечивающая при качании движение ребенка (детей) вперед — назад (см. рисунок 6).
5. Требования безопасности
5.1. Конструкция качалок должна соответствовать требованиям безопасности и/или мерам защиты по ГОСТ ИСО/ТО 12100-1, ГОСТ ИСО/ТО 12100-2, ГОСТ Р ИСО/МЭК 50, ГОСТ Р 52169 и в соответствии с требованиями раздела 5 настоящего стандарта.
5.2. Пользование качалками может включать риски согласно ГОСТ Р 52169 (пункт 4.1).

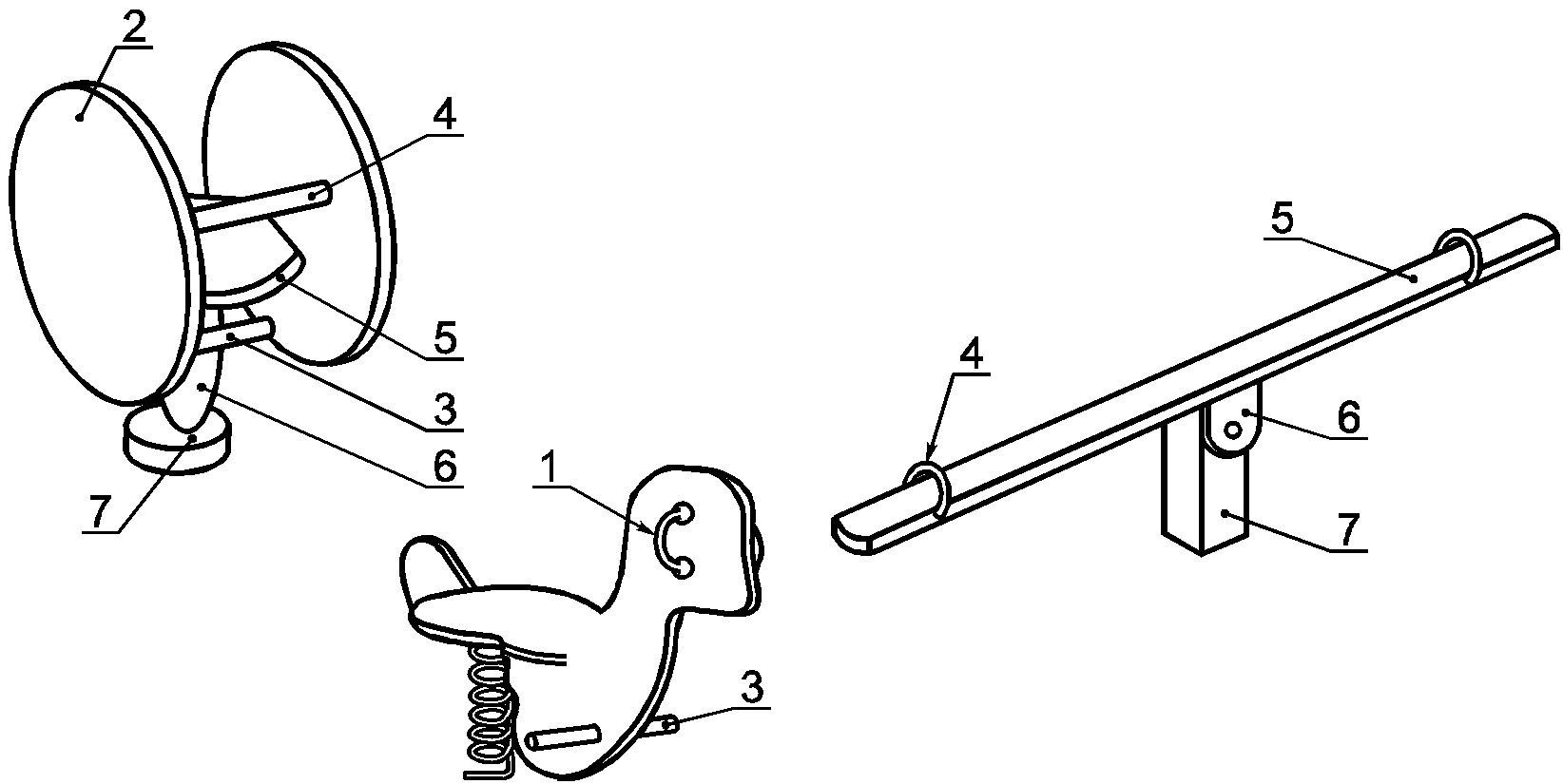

5.3. Элементы конструкции и основные размеры представлены на рисунке 7.
4 — поручень; 5 — сиденье; 6 — опора; 7 — основание
5.4 Требования безопасности для качалок представлены в таблице 1.
Требования безопасности для качалок
| Тип качалки | Максимальная высота свободного падения | Максимальный угол наклона посадочного места | Максимальная высота сиденья в состоянии равновесия | Наличие подножек |
|---|---|---|---|---|
| 1 | 1500 | 20° | 1000 | Необязательно |
| 2а | 1000 | 30° | 550 | Обязательно |
| 2б | 1000 | 30° | 780 | Необязательно |
| 3а | 1000 | 30° | 550 | Обязательно |
| 3б | 1000 | 30° | 780 | Необязательно |
| 4 | 1500 | 20° | 1000 | Обязательно |
5.5. Для предупреждения резких толчков, остановок или неожиданного реверсирования направления движения в крайних положениях в конструкции качалок предусматривают демпфирование.
5.5.1. Демпфирование может быть постоянным или переменным в зависимости от нагрузки и скорости перемещения качалки.
5.6. Подножки качалок, при их наличии, должны быть прочно закреплены и исключать возможность вращения и демонтажа без применения инструмента.
5.7 Каждое посадочное место качалки оборудуют поручнями.
5.7.1. Поручни должны быть прочно закреплены и исключать возможность вращения и демонтажа без применения инструмента.
5.8. Поперечный размер поручней, перекладин и рукояток в любом направлении — не менее 16 и не более 45 мм.
Для оборудования, доступного детям младше трех лет, размеры сечений поручней, перекладин и рукояток в любом направлении — не более 30 мм.

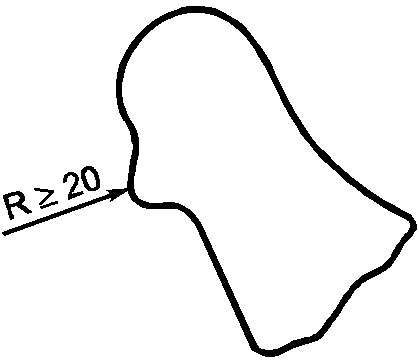

5.9. Радиусы закругления всех углов, кромок и других изменений профиля качалки должны быть не менее 20 мм (см. рисунок 8).
5.10. Конструкция качалки должна исключать застревание частей тела ребенка. Для предотвращения застревания расстояние между нижней точкой подвижного элемента качалки и поверхностью игровой площадки должно быть не менее 230 мм или применено демпфирование.
5.11 Зоны качалки
5.11.1 Зоны качалки представлены на рисунке 9.

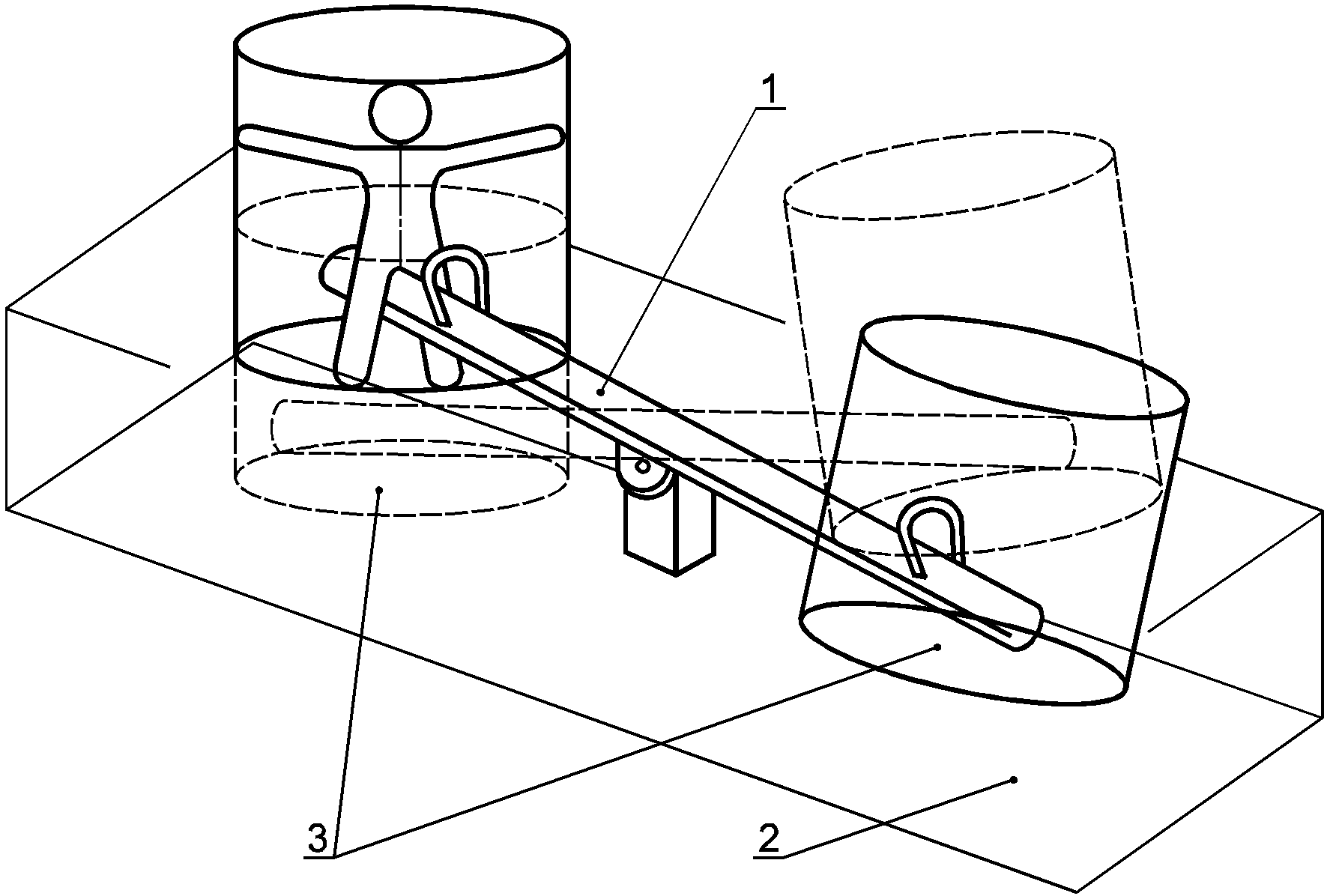

3 — зона безопасности
5.11.2. Ширина зоны приземления по периметру качалки — не менее 1000 мм.
6. Дополнительные требования
6.1 Для качалки типа 1 применяется демпфирование.
6.2 Диапазон движения качалки типа 4 — не более 600 мм.
7. Методы испытаний
Для оценки безопасности конструкции качалок применяют методы испытаний по ГОСТ Р 52169, а также следующие методы испытаний:
7.1. Испытания по определению угла наклона посадочного места и расстояния от нижней точки подвижного элемента качалки до поверхности игровой площадки — в соответствии с Приложением А.
7.2. Испытания возможности защемления или сдавливания частей тела ребенка — в соответствии с Приложением Б.
7.2.1 Деформация опоры при испытаниях не должна превышать 5%.
7.3. Испытания устойчивости при горизонтальном нагружении — в соответствии с Приложением В.
7.3.1. При испытаниях качалки типа 1 максимально допустимое отклонение корпуса L от продольной оси на расстоянии 2000 мм от центральной оси качалки (см. рисунок В.1) — не более 140 мм.
7.3.2. При испытаниях качалки типа 3а к посадочным местам прикладывают вертикальную нагрузку, эквивалентную числу детей в соответствии с ГОСТ Р 52169 (таблица А.2).
Максимально допустимый угол отклонения корпуса относительно продольной оси качалки (см. рисунок В.2) — не более 5°.
7.4. По результатам испытаний оформляют отчет в соответствии с ГОСТ Р ИСО/МЭК 17025.
8. Обозначение и маркировка
Обозначение и маркировка качалок — по ГОСТ Р 52169.
(обязательное)
КОНСТРУКЦИИ ДО ПОВЕРХНОСТИ ИГРОВОЙ ПЛОЩАДКИ
При испытаниях к посадочному месту качалки в крайнем положении прикладывают нагрузку и измеряют угол наклона посадочного места и расстояние от нижней точки подвижного элемента конструкции до поверхности игровой площадки.
Перемещают качалку в одно из крайних положений и прикладывают к посадочному месту нагрузку, эквивалентную числу детей в соответствии с ГОСТ Р 52169 (таблица А.2).
Измеряют и регистрируют угол наклона посадочного места и расстояние от нижней точки подвижного элемента конструкции до поверхности игровой площадки.
Испытание повторяют для другого крайнего положения качалки.
Оценку результатов испытаний проводят по таблице 1 и 5.10 настоящего стандарта.
(обязательное)
ИЛИ СДАВЛИВАНИЯ ЧАСТЕЙ ТЕЛА РЕБЕНКА
При испытаниях к опоре качалки прикладывают вертикальную нагрузку и измеряют значение деформации опоры. Качалку перемещают в крайние положения и проверяют возможность поместить между опорой и соседними элементами качалки щуп.
Устройство нагружения должно обеспечивать вертикальную нагрузку (695 +/- 5) Н на опоры качалки в центре ее осевой линии.
Б.2.2. Измерительное устройство
Измерительное устройство должно обеспечивать измерение деформации опоры.
В качестве щупа используют стержень диаметром (12 +/- 0,1) мм.
Б.3.1. К опоре качалки в центре ее осевой линии прикладывают вертикальную нагрузку (695 +/- 5) Н, измеряют деформацию опоры и регистрируют значение деформации опоры, превышающее 5%.
Б.3.2. Перемещают качалку в одно из крайних положений и проверяют, можно ли поместить щуп между опорой и соседними элементами качалки.
Испытание повторяют для другого крайнего положения качалки.
(обязательное)
ОЦЕНКА УСТОЙЧИВОСТИ ПРИ ГОРИЗОНТАЛЬНОМ НАГРУЖЕНИИ
При испытаниях к центру посадочного места качалки прикладывают горизонтальную нагрузку, измеряют и регистрируют отклонение корпуса качалки относительно продольной оси.
Устройство нагружения должно обеспечивать горизонтальную нагрузку (695 +/- 5) Н в центре посадочного места качалки.
В.2.2. Измерительное устройство
Измерительное устройство должно обеспечивать измерение отклонения корпуса качалки относительно ее продольной оси.
В.3. Схема испытаний качалок типов 1 и 3а (см. рисунки В.1 и В.2).
В.3.1. Схема испытаний качалки типа 1
F — горизонтальная нагрузка (695 +/- 5) Н

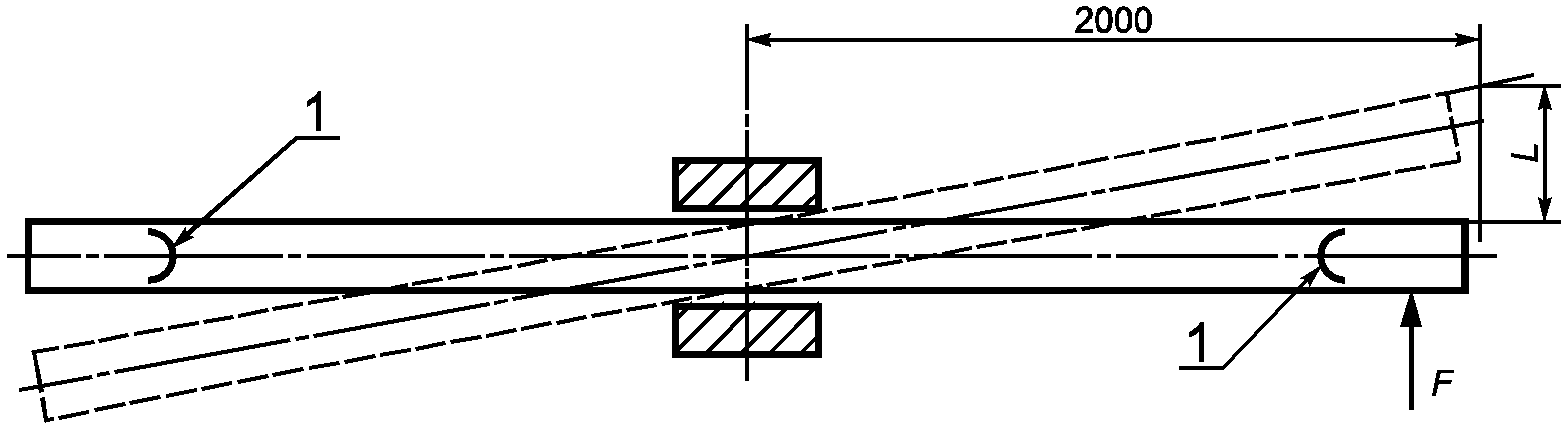

Примечание. Отклонение корпуса L для качалки типа 1 измеряют на расстоянии 2000 мм от центральной оси качалки.
В.3.2. Схема испытаний качалки типа 3а

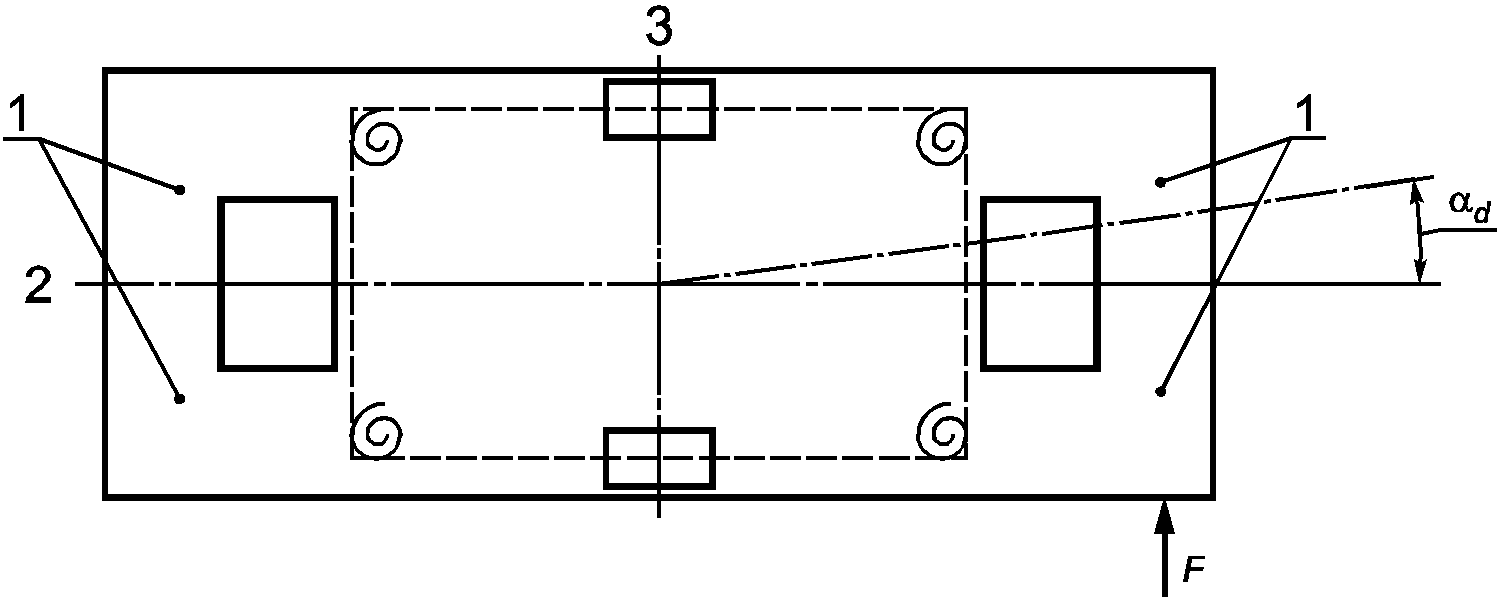

1 — посадочное место; 2 — продольная ось; 3 — поперечная
ось; \alpha_{d} — угол отклонения корпуса относительно продольной
оси; F — горизонтальная нагрузка (695 +/- 5) Н
В процессе испытаний качалки типа 3а к посадочным местам прикладывают вертикальную нагрузку, эквивалентную числу детей в соответствии с ГОСТ Р 52169 (таблица А.2).
В процессе испытаний качалки типа 3а измеряют угол \alpha_{d} — отклонение корпуса относительно продольной оси под действием горизонтальной нагрузки F.
В.4.1. Прикладывают горизонтальную силу F, равную (695 +/- 5) Н, к центру посадочного места качалки, измеряют и регистрируют отклонение корпуса качалки относительно ее продольной оси.
