ГОСТ Р 52160-2003. Национальный стандарт Российской Федерации. Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния

(утв. и введен в действие Постановлением Госстандарта России от 18.12.2003 № 375-ст)

от 18 декабря 2003 г. № 375-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АВТОТРАНСПОРТНЫЕ СРЕДСТВА, ОСНАЩЕННЫЕ ДВИГАТЕЛЯМИ С ВОСПЛАМЕНЕНИЕМ ОТ СЖАТИЯ

ДЫМНОСТЬ ОТРАБОТАВШИХ ГАЗОВ. НОРМЫ И МЕТОДЫ КОНТРОЛЯ ПРИ ОЦЕНКЕ ТЕХНИЧЕСКОГО СОСТОЯНИЯ

Motor vehicles, equipped with compression ignition engines. Visible pollutants. Norms and methods of the control for estimation of technical condition

ГОСТ Р 52160-2003

Группа Д24

ОКП 45 6132

1 января 2005 года

Предисловие

1. Разработан Федеральным государственным унитарным предприятием «Государственный научно-исследовательский институт автомобильного транспорта» (НИИАТ) Министерства транспорта Российской Федерации.

2. Внесен Техническим комитетом по стандартизации ТК 315 «Эксплуатация автомобильного транспорта и автотранспортные услуги».

3. Утвержден и введен в действие Постановлением Госстандарта России от 18 декабря 2003 г. № 375-ст.

4. Настоящий стандарт соответствует «Соглашению о принятии единообразных условий для периодических технических осмотров колесных транспортных средств и о взаимном признании таких осмотров», принятому в Вене в 1997 г., а также требованиям ГОСТ Р 41.24-2003 (Правила ЕЭК ООН № 24) «Единообразные предписания, касающиеся: I. Сертификации двигателей с воспламенением от сжатия в отношении дымности; II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей» в части дымности сертифицированных автомобилей в режиме свободного ускорения.

Стандарт гармонизирован с Директивой 96/96 ЕС «О принятии единообразных предписаний для стран — членов Сообщества в отношении технического надзора транспортных средств и прицепов» и Директивой 72/306/ЕЕС «О принятии единообразных предписаний стран — членов Сообщества в отношении мер снижения выбросов вредных веществ двигателей с воспламенением от сжатия на транспортных средствах».

5. Введен впервые.

1. Область применения

Настоящий стандарт устанавливает нормы и методы измерения видимых загрязняющих веществ отработавших газов (далее — дымность) в режиме свободного ускорения для автотранспортных средств категорий \text{М}_{1} , \text{М}_{2} , \text{М}_{3} , N_{1} , N_{2} , N_{3} , находящихся в эксплуатации, которые оснащены двигателями с воспламенением от сжатия (далее — автомобилей).

2. Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ Р 41.24-2003 (Правила ЕЭК ООН № 24) Единообразные предписания, касающиеся:

I. Сертификации двигателей с воспламенением от сжатия в отношении дымности;

II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции;

III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности;

IV. Измерения мощности двигателей.

3. Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями и обозначениями:

3.1. Свободное ускорение: увеличение оборотов двигателя автомобиля от минимальной до максимальной частоты вращения без внешней нагрузки при перемещении педали управления подачей топлива (далее — педали) до упора.

3.2. Максимальная частота вращения n_{max} , \text{мин}^{- 1} : ограниченная регулятором частота вращения вала двигателя в режиме холостого хода при нажатой до упора педали.

3.3. Минимальная частота вращения n_{min} , \text{мин}^{- 1} : частота вращения вала двигателя в режиме холостого хода при отпущенной педали.

3.4. Дымомер: прибор, предназначенный для непрерывного измерения k и N. Характеристики, которым должен соответствовать дымомер, приведены в приложении И к ГОСТ Р 41.24.

3.5. Эффективная база дымомера L, м: длина траектории лучей света при их прохождении через отработавший газ, заполнивший рабочую трубу дымомера в условиях измерения. Значение L определяют в соответствии с И.4 приложения И к ГОСТ Р 41.24 и указывают на дымомере.

3.6. Пробоотборная система: устройство для подачи отработавших газов из выпускной трубы автомобиля в измерительную камеру дымомера, изготовленное в соответствии с приложением К к ГОСТ Р 41.24.

3.7. Коэффициент поглощения света k, \text{м}^{- 1} : значение дымности, измеренное дымомером по основной шкале индикатора с диапазоном от 0 до \infty .

3.8. Коэффициент ослабления света N, %: значение дымности, измеренное дымомером по вспомогательной линейной шкале индикатора с диапазоном от 0 до 100%.

3.9. Дымность отработавших газов в режиме свободного ускорения X_{M} , \text{м}^{- 1} : максимальное значение коэффициента поглощения (см. Приложение Б), измеренное в режиме свободного ускорения.

3.10. Результат измерения дымности в режиме свободного ускорения X_{M} , \text{м}^{- 1} : среднеарифметическое значение четырех последних измерений X_{M} , полученных в соответствии с 5.4.1 и 5.4.2.

3.11. Предельно допустимое значение дымности X_{L} , \text{м}^{- 1} : предельно допустимое значение коэффициента поглощения в режиме свободного ускорения, установленное для автомобиля в соответствии с 4.2 или 4.3.

3.12. Обкатка автомобиля: пробег автомобиля, установленный предприятием-изготовителем для начального периода эксплуатации, в течение которого должны выполняться особые требования, изложенные в инструкции по эксплуатации автомобиля.

3.13. Автотранспортное средство, находящееся в эксплуатации: автомобиль, прошедший регистрацию в установленном порядке.

4. Нормы дымности

4.1. Основным нормируемым параметром дымности является коэффициент поглощения света k, вспомогательным — коэффициент ослабления света N. При контроле дымности в эксплуатации могут использоваться дымомеры с линейной шкалой, отградуированной от 0 до 100% ослабления света. Пересчет k в № для дымомера с L, равной 0,43 м, приведен в Приложении А.

4.2. Дымность обкатанных автомобилей в режиме свободного ускорения не должна превышать значение коэффициента поглощения X_{L} , указанное в сообщении об официальном утверждении или в знаке официального утверждения, нанесенное на двигатель/автомобиль, в соответствии с приложениями А, Б к ГОСТ Р 41.24 или приложением 2 Директивы 72/306/ЕЕС. Дымность необкатанных автомобилей не должна превышать более чем на 0,5\text{м}^{- 1} значение коэффициента поглощения X_{L} .

4.3. Дымность X_{M}^{1} автомобилей, не имеющих знака официального утверждения, не должна превышать в режиме свободного ускорения следующих значений:

3,0\text{м}^{- 1} — для двигателей с наддувом.

5. Методы контроля

5.1 Условия проведения испытаний

5.1.1. Испытания проводят при температуре окружающего воздуха от 0 °C до 35 °C и давлении атмосферного воздуха от 92 до 105 кПа.

5.1.2. Система выпуска, включая систему очистки отработавших газов от загрязняющих веществ, не должна иметь повреждений и быть недоукомплектованной.

5.2 Требования к измерительной аппаратуре и пробоотборной системе

5.2.1. Для измерения k и № следует применять дымомер, соответствующий требованиям приложения И к ГОСТ Р 41.24.

5.2.2. Для измерения температуры масла в поддоне картера двигателя следует применять термометр с диапазоном 0 — 100 °C и погрешностью измерений не более +2,5% верхнего предела измерений.

5.2.3. Для измерения частоты вращения коленчатого вала двигателя следует применять тахометр с диапазоном 0 - 6000\text{мин}^{- 1} и погрешностью измерений не более +2,5% верхнего предела измерений.

5.2.4. Применяемые при испытаниях средства измерений должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке.

5.2.5. Для подвода отработавших газов из выпускной трубы автомобиля в измерительную камеру дымомера следует использовать пробоотборную систему, обеспечивающую отсутствие утечек газов и подсоса воздуха. Пробоотборная система должна соответствовать требованиям приложения К к ГОСТ Р 41.24.

5.3 Подготовка к измерениям

5.3.1. Устанавливают датчики температуры масла, охлаждающей жидкости и частоты вращения.

5.3.2. Для определения температуры моторного масла или охлаждающей жидкости двигатель запускают и прогревают, используя нагрузочные режимы или многократное повторение циклов свободного ускорения. Температура должна быть в пределах, установленных предприятием-изготовителем, но не ниже 60 °C.

Продолжительность работы прогретого двигателя в режиме холостого хода перед началом измерений должна быть не более 5 мин.

5.3.3. Измеряют значения n_{min} и n_{max} , которые должны быть в пределах, установленных предприятием-изготовителем.

5.3.4 Подготовку к измерению дымности на неподвижно стоящем автомобиле проводят в следующей последовательности:

• заглушают двигатель (при его работе);
• затормаживают автомобиль стояночной тормозной системой;
• устанавливают противооткатные упоры под колеса ведущих мостов (для автобусов категории \text{М}_{3} и грузовых автомобилей категорий N_{2} , N_{3} );
• устанавливают зонд для отбора отработавших газов из выпускной трубы в дымомер;
• запускают двигатель;
• устанавливают рычаг переключения передач (избиратель передач для автомобилей с автоматической коробкой передач — селектор) в нейтральное положение и включают сцепление.

Примечание. При измерении дымности в помещении необходимо обеспечить вентиляцию этого помещения.

5.4 Измерение дымности

5.4.1 Измерение дымности в режиме свободного ускорения проводят в следующей последовательности:

• при работе двигателя в режиме холостого хода на n_{min} равномерно перемещают педаль за 0,5 — 1,0 с до упора. Держат педаль в этом положении 2 — 3 с. Отпускают педаль и через 8 — 10 с приступают к выполнению следующего цикла;
• циклы свободного ускорения повторяют не менее шести раз;
• измеряют значения X_{M} на последних четырех циклах свободного ускорения по максимальному показанию дымомера;
• измеренные значения X_{M} считают достоверными, если четыре последовательных значения не образуют убывающей зависимости и располагаются в зоне шириной 0,25\text{м}^{- 1} ;
• определяют среднеарифметическое значение X_{M}\prime четырех последних измерений X_{M} , которое принимается за результат измерения.

График изменения частоты вращения (n) и дымности (k) в процессе цикла свободного ускорения приведен в Приложении Б.

5.4.2. Дымность автомобилей с раздельной выпускной системой измеряют в каждой выпускной трубе. За результат измерения принимают максимальное среднеарифметическое значение X_{M}\prime , полученное в одной из выпускных труб.

(справочное)

ПЕРЕСЧЕТ ЗНАЧЕНИЙ k В N (ДЛЯ ДЫМОМЕРА С L, РАВНОЙ 0,43 м)

-1 k, м N, %	0,0 0,0	0,1 4	0,2 8	0,3 11	0,4 15	0,5 20	0,55 21	0,6 23	0,65 24
-1 k, м N, %	0,7 26	0,75 28	0,8 29	0,85 31	0,9 32	0,95 34	1,0 35	1,05 36	1,1 38
-1 k, м N, %	1,15 39	1,2 40	1,25 42	1,3 43	1,35 44	1,4 45	1,45 46	1,5 47	1,55 49
-1 k, м N, %	1,6 50	1,65 51	1,7 52	1,75 53	1,8 54	1,85 55	1,9 56	1,95 57	2,0 58
-1 k, м N, %	2,05 59	2,1 59,5	2,15 60	2,2 61	2,25 62	2,3 63	2,35 64	2,4 64,4	2,45 65
-1 k, м N, %	2,5 66	2,55 67	2,6 67,3	2,65 68	2,7 69	2,75 69,3	2,8 70	2,85 71	2,9 71,3
-1 k, м N, %	3,0 72,5	3,05 73	3,1 73,6	3,15 72	3,2 75	3,25 75,3	3,3 76	3,35 76,3	3,4 77
-1 k, м N, %	3,45 77,3	3,5 78	3,55 78,3	3,6 79	3,65 79,2	3,7 80	3,75 80,1	3,8 80,5	3,85 81
-1 k, м N, %	3,9 81,3	3,95 81,7	4,0 82	4,05 82,5	4,1 83	4,15 83,3	4,2 83,7	4,25 84	бесконечность 100
Примечание. Пересчет значений № в k проводят по формуле
1 № k = — - ln(1 — ---), L 100
-1 где k — коэффициент поглощения света, м ; L — эффективная база дымомера, м; N — коэффициент ослабления света, %.

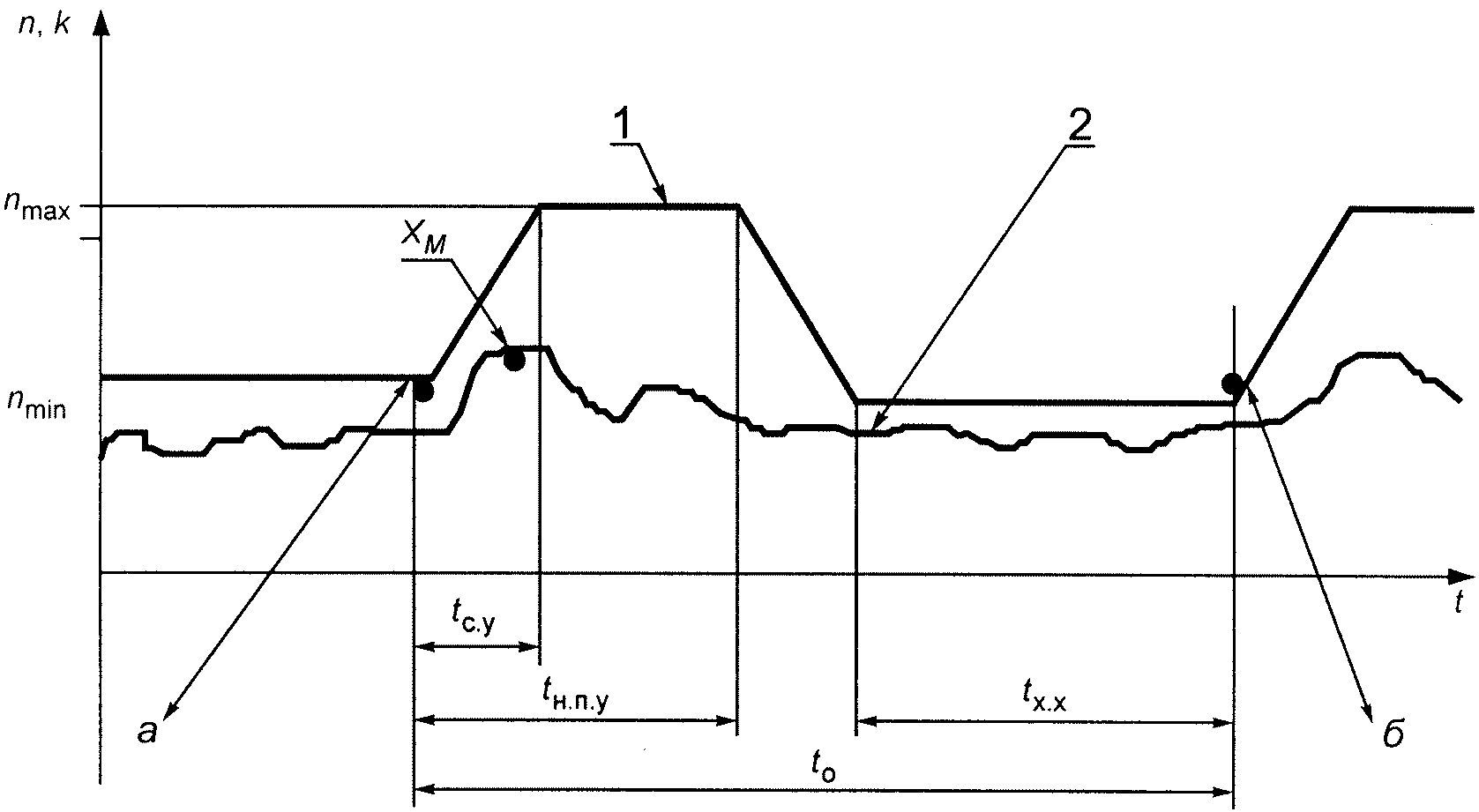

Приложение Б (справочное)

ХАРАКТЕРНЫЕ ФОРМЫ ГРАФИКОВ ЗАВИСИМОСТИ ЧАСТОТЫ ВРАЩЕНИЯ (n) И ДЫМНОСТИ (k) ОТ ВРЕМЕНИ (t) ЗА ЕДИНИЧНЫЙ ЦИКЛ СВОБОДНОГО УСКОРЕНИЯ

а — начало 1-го цикла свободного ускорения;

---
