ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПОДЪЕМНИКИ С РАБОЧИМИ ПЛАТФОРМАМИ

КЛАССИФИКАЦИЯ

Elevating work platforms. Classification

ГОСТ Р 52045-2003

Группа Г86

ОКП 48 3700

1 января 2004 года

Предисловие

1. Разработан рабочей группой Технического комитета по стандартизации ТК 438 «Подъемники с рабочими платформами» в составе: МФ «ПТОУ-Фонд», ЗАО СИФ «СеМаК», Управление строительной индустрии, промышленности строительных материалов и механизации Госстроя России, Управление по котлонадзору и надзору за подъемными сооружениями Госгортехнадзора России.

Внесен Техническим комитетом по стандартизации ТК 438 «Подъемники с рабочими платформами».

2. Принят и введен в действие Постановлением Госстандарта России от 24 апреля 2003 г. № 127-ст.

3. Введен впервые.

4. Переиздание. Август 2005 г.

1. Область применения

Настоящий стандарт распространяется на подъемники с рабочей платформой (далее — подъемники), применяемые для строительно-монтажных, ремонтных, инспекционных и других работ в различных отраслях экономики (строительстве, жилищно-коммунальном хозяйстве и т.п.), и устанавливает классификацию.

Настоящий стандарт не распространяется на пожарные подъемники, строительные подъемники, в том числе мачтовые, средства подмащивания (леса, площадки и т.д.).

2. Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

2.1. Подъемник с рабочей платформой: грузоподъемная машина, предназначенная для перемещения рабочего персонала с инструментом и материалами, размещенными на рабочей платформе, при проведении работ в пределах рабочей зоны и состоящая из базового шасси, подъемного оборудования и рабочей платформы.

2.2. Мобильный подъемник с рабочей платформой: подъемник на колесном ходу (самоходный или прицепной), оснащенный стреловым подъемным оборудованием.

2.3. Базовое шасси: составная часть подъемника, которая представляет собой, как правило, основание в виде ходового устройства с необходимыми местами крепления для установки рабочего оборудования, с опорными элементами, а также с силовой установкой для обеспечения движения рабочего оборудования и подъемника по рабочей площадке и/или дорогам.

Примечание. Допускается применять в качестве основания подъемника жестко установленные (стационарные) конструкции.

2.4. Рабочее оборудование: комплект составных частей (подъемное оборудование, рабочая платформа), монтируемых на базовое шасси для обеспечения функционального назначения подъемника.

2.5. Подъемное оборудование: составная часть подъемника, которая соединена с базовым шасси и рабочей платформой и которая позволяет перемещать рабочую платформу в пределах рабочей зоны подъемника (в горизонтальном и/или вертикальном направлениях).

2.6. Рабочая платформа: составная часть подъемника, которая представляет собой конструкцию различного исполнения в виде площадки с защитными ограждениями, которая прикреплена к подъемному оборудованию и предназначена для размещения рабочего персонала с инструментом и материалами в целях проведения работ в пределах рабочей зоны.

2.7 Составная часть: деталь или сборочная единица подъемника.

3. Классификация

3.1 Подъемники подразделяют на типы по:

• базовому шасси;
• подъемному оборудованию;
• рабочей платформе;
• возможности поворота рабочего оборудования;
• виду привода рабочего оборудования.

3.1.1. Классификация подъемников по базовому шасси (возможности движения, виду ходового устройства и типу базового шасси) приведена в таблице 1.

Таблица 1

3.1.2. Классификация подъемников по подъемному оборудованию (типу, конструкции и возможности движения) приведена в таблице 2.

Таблица 2

3.1.3. Классификация подъемников по рабочей платформе (возможности увеличения площади рабочей платформы, наличию электроизоляции) приведена в таблице 3.

Таблица 3

3.1.4. Классификация подъемников по возможности и степени поворота и вращения рабочего оборудования приведена в таблице 4.

Таблица 4

3.1.5 Подъемники в зависимости от вида привода рабочего оборудования подразделяют на:

• гидравлические;
• электрические;
• механические (в том числе с ручным приводом);
• с комбинированным приводом.

3.2. Схемы некоторых типов подъемников с обозначением их основных составных частей приведены в Приложении А.

Примечание. Рисунки, приведенные в Приложении А, не определяют конструкцию подъемника.

3.3 Индексация подъемников

3.3.1 Порядок индексации подъемников

X X X — XX X X . XXX X

Примечание. Индекс присваивает разработчик на основе утвержденного технического задания на проектирование подъемника (или заменяющего документа) с обязательным уведомлением Технического комитета по стандартизации ТК 438 «Подъемники с рабочими платформами».

<1> Для стационарных подъемников проставляется «00».

<2> Перед значением рабочей глубины опускания ставится знак минус (-) вместо первого знака соответствующей позиции индекса.

<3> Проставляется буква Э только для электроизолированных подъемников.

3.3.2 Условные обозначения типов подъемников приведены в таблице 5.

Таблица 5

3.3.3 Примеры условного обозначения подъемников

Подъемник с рабочей платформой стреловой, самоходный, автомобильный, с шарнирно-сочлененной стрелой, раздвижной рабочей платформой и максимальной высотой подъема 40,6 м:

ПСС-122.40,6 ГОСТ Р 52045-2003

То же, прицепной, автомобильного типа, со стрелой вертикального телескопирования, нераздвижной рабочей платформой и максимальной высотой подъема 18 м, электроизолированный:

ПСПр-851.18Э ГОСТ Р 52045-2003

Подъемник с рабочей платформой мачтового типа, передвижной, механизированный, с мачтой фиксированной длины, раздвижной рабочей платформой и максимальной высотой подъема 34,3 м:

ПМП-1072.34,3 ГОСТ Р 52045-2003

(справочное)

ИХ ОСНОВНЫХ СОСТАВНЫХ ЧАСТЕЙ

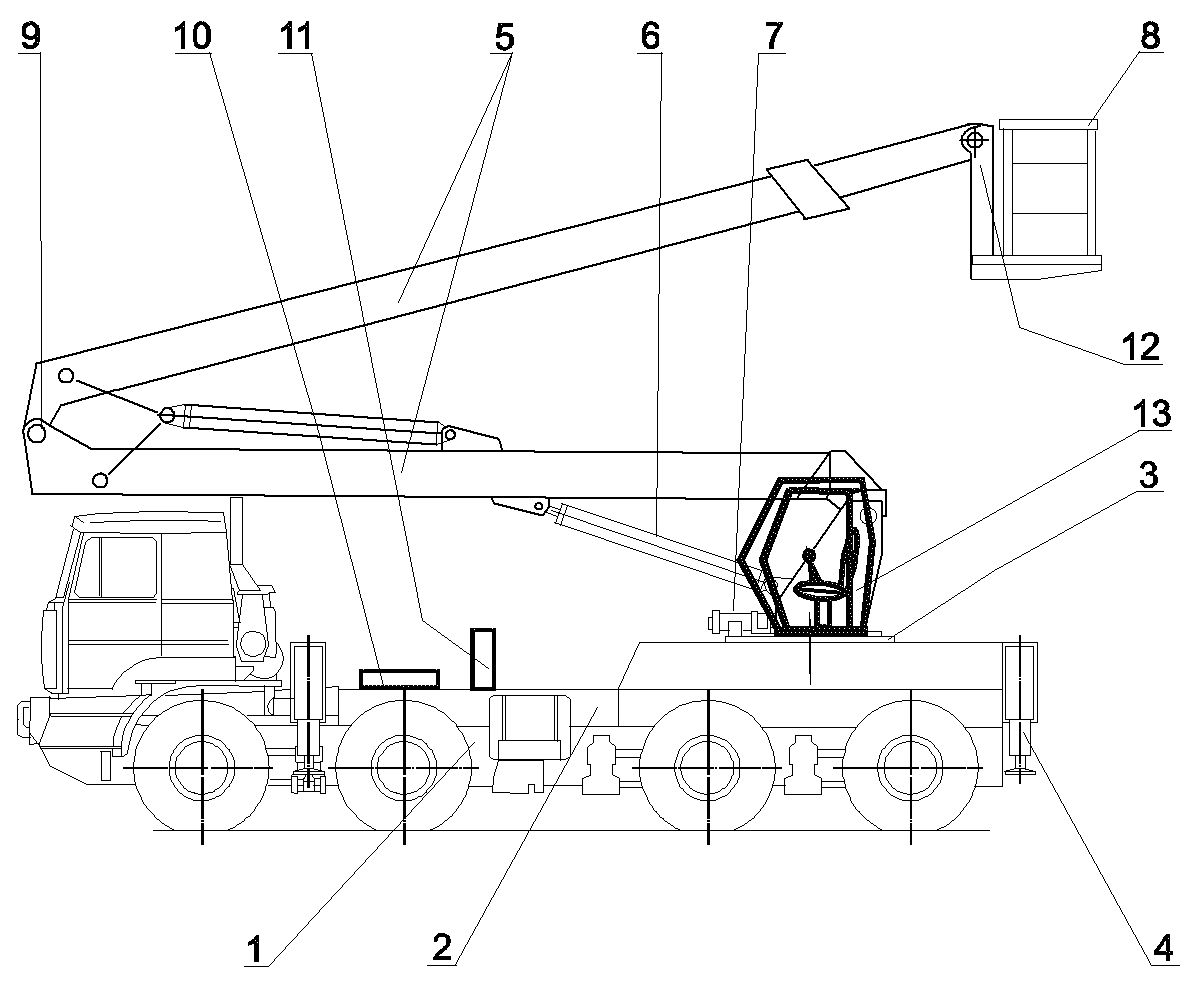

безопасности; 13 — кабина машиниста

с комбинированной стрелой

8 — гидрооборудование; 9 — электрооборудование

со стрелой вертикального телескопирования

7 — устройства (приборы) безопасности

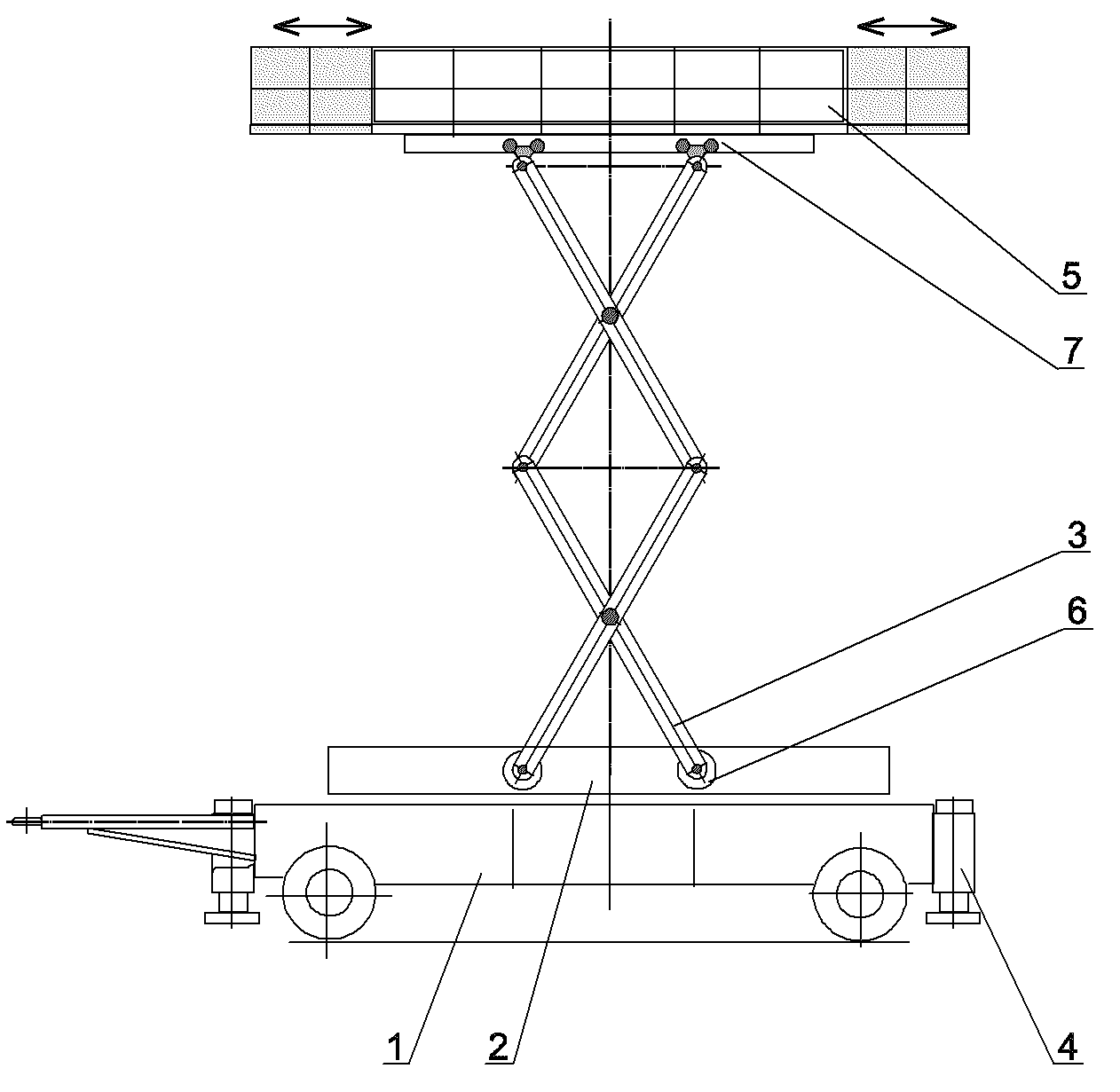

пантографного типа с раздвижной рабочей платформой

9 — устройства (приборы) безопасности

с рабочей платформой мачтового типа
