ГОСТ Р 51967-2002. Национальный стандарт Российской Федерации. Круги полировальные. Технические условия

Государственный комитет Российской Федерации по стандартизации и метрологии · № ГОСТ Р 51967-2002Действующий акт

(утв. и введен в действие Постановлением Госстандарта России от 04.12.2002 № 443-ст)

(ред. от 14.10.2025)

Примечание

Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст, введено в действие с 01.07.2026.

Утвержден и введен в действие Постановлением Государственного

комитета Российской Федерации
по стандартизации и метрологии
от 4 декабря 2002 г. № 443-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КРУГИ ПОЛИРОВАЛЬНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Grinding wheels for abrasive polishing.
Specifications

ГОСТ Р 51967-2002

ОКС 25.100.70

Дата введения
1 июля 2004 года

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом «Научно-производственный комплекс „Абразивы и шлифование“»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 095 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 4 декабря 2002 г. № 443-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 Раздел I, пункты 4.2, 4.9 и 4.12 соответствуют требованиям международного стандарта ИСО 525-99 «Продукция абразивная. Основные положения».

Пункты 4.2, 4.9 и 4.12 соответствуют европейскому стандарту ЕН 12413-99 «Требования безопасности для абразивной продукции на связке»

6 ПЕРЕИЗДАНИЕ. Июль 2020 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт распространяется на полировальные круги на бакелитовой (B), вулканитовой (R) и глифталевой (BE) связках.

Второй и третий абзацы исключены с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

Настоящий стандарт может быть использован для целей сертификации полировальных кругов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

Ссылка исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

<1> Действуют ГОСТ Р 52588-2011 «Инструмент абразивный. Требования безопасности», ГОСТ 32406-2013 «Инструмент алмазный и из кубического нитрида бора. Требования безопасности».

ГОСТ 15.309 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

Ссылка исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

ГОСТ 3647 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля

<2> Сноска исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

ГОСТ 5950 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия

Ссылка исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

<3> Действует ГОСТ Р 52587-2006 «Инструмент абразивный. Обозначения и методы измерения твердости».

ГОСТ 19265 Прутки и полосы из быстрорежущей стали. Технические условия

Ссылка исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

<4> Действует ГОСТ Р 52710-2007 «Инструмент абразивный. Акустический метод определения твердости и звуковых индексов по скорости распространения акустических волн».

Ссылка исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

<5> Действует ГОСТ Р 52781-2007 (ИСО 525:1999, ИСО 603-1:1999, ИСО 603-2:1999, ИСО 603-3:1999, ИСО 603-4:1999, ИСО 603-5:1999, ИСО 603-6:1999, ИСО 13942:2000) «Круги шлифовальные и заточные. Технические условия».

ГОСТ 30513 Инструмент абразивный и алмазный. Методы испытаний на безопасность

ГОСТ 12.4.026 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

<1> Сноска исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

ГОСТ Р 52381 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО 9284:1992) Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава

ГОСТ Р 52587 Инструмент абразивный. Обозначения и методы измерения твердости

ГОСТ Р 52588 Инструмент абразивный. Требования безопасности

ГОСТ Р 52710 Инструмент абразивный. Акустический метод определения твердости и звуковых индексов по скорости распространения акустических волн

ГОСТ Р 52781 (ИСО 525:1999, ИСО 603-1:1999 — ИСО 603-6:1999, ИСО 13942:2000) Круги шлифовальные и заточные. Технические условия

ГОСТ Р 58583-2019 Круги абразивные. Допустимый дисбаланс. Метод определения и контроля

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Размеры

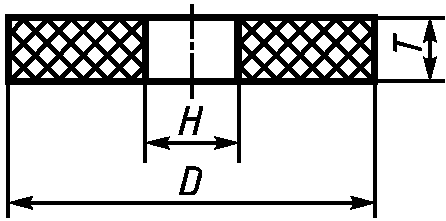

3.1 Размеры кругов должны соответствовать указанным на рисунке 1 и в таблице 1.

рис. 1

Рисунок 1

Таблица 1

В миллиметрах

Наружный диаметр D	Высота T	Диаметр посадочного отверстия H H13
63	3,2; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0	16
80	6,0; 8,0; 10,0; 13,0; 16,0; 20,0	20
100	6,0; 8,0; 10,0; 13,0; 16,0; 20,0	10; 13; 16; 20
115	20,0; 25,0	20; 32
125	6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 40,0	32
150	6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 40,0	32; 76 (76,2)
180	6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0	32; 76 (76,2)
200	6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0	32; 76 (76,2)
250	6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; 32,0; 40,0	32; 76 (76,2); 127
300	20,0; 40,0; 50,0; 63,0; 80,0; 100,0	32; 127
350 (356)	8,0; 32,0; 40,0; 50,0; 100,0; 187,0	32; 127; 203 (203,2)
400 (406)	32,0; 40,0; 50,0; 63,0; 80,0; 90,0	127; 203 (203,2)
450 (457)	40,0; 50,0; 63,0; 80,0	127; 203 (203,2)
500 (508)	16,0; 20,0; 32,0; 40,0; 50,0; 80,0; 100,0; 125,0	305 (304,8)
600 (610)	40,0; 50,0; 63,0; 80,0; 90,0	305 (304,8)
750 (762)	40,0; 50,0; 63,0; 80,0	305 (304,8)
900 (914)	63,0; 80,0	305 (304,8)
Примечания 1 Размеры, заключенные в скобках, применять не рекомендуется. 2 По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. 3 Круги с D = 300 мм и T = 20,0 мм; с D = 350 мм и T = 40 мм; с D = 500 мм и T = 32,0 мм допускается изготовлять без посадочного отверстия.

3.2 Круги с D = 80 и 250 мм и T = 3,2 мм; с D = 300 мм и T = 6,0; 8,0; 10,0; 13,0; 16,0; 25,0; 32,0 мм следует изготовлять без посадочного отверстия.

Пример условного обозначения полировального круга с наружным диаметром D = 200 мм, высотой T = 20,0 мм, диаметром посадочного отверстия H = 32 мм, из нормального электрокорунда марки 14A, зернистостью 25-H, степенью твердости M, на вулканитовой связке R с предельной рабочей скоростью 25 м/с:

Круг полировальный 200 x 20,0 x 32 14A 25-Н M R 25 м/с
ГОСТ Р 51967-2002
(в ред. Изменения № 1, утв. Приказом
Росстандарта от 14.10.2025 № 1203-ст)

4 Технические требования

4.1 Круги следует изготовлять в соответствии с требованиями настоящего стандарта, по рабочим чертежам, утвержденным в установленном порядке.

4.2 Круги могут быть изготовлены из электрокорундовых (A) и (или) карбидкремниевых (C) материалов зернистостями 40-Н-М5 по ГОСТ 3647 или F40 — F220 по ГОСТ Р 52381.

4.3 Точность изготовления кругов должна соответствовать нормам, указанным в таблице 2.

Таблица 2

В миллиметрах

Размер	Предельное отклонение
Наружный диаметр D:
до 125 включ.	+/- 2,0
св. 125 до 300 включ.	+/- 3,2
св. 300 до 508 включ.	+/- 5,0
св. 508	+/- 8,0
Высота T:
до 5,0 включ.	+/- 0,4
св. 5,0 до 16,0 включ.	+/- 0,8
св. 16,0 до 50,0 включ.	+/- 1,5
св. 50,0	+/- 2,5

4.4 Допуски формы и расположения поверхностей должны соответствовать нормам, указанным в таблице 3.

<1> Сноска исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

Таблица 3

В миллиметрах

Форма и расположение поверхностей	Допуск
Конусообразность наружной поверхности (кроме кругов без посадочного отверстия) для T:
до 40,0 включ.	0,6
св. 40,0 до 90,0 включ.	1,2
св. 90,0	2,0
Овальность наружной поверхности (кроме кругов без посадочного отверстия) для D:
до 100 включ.	0,6
св. 100 до 250 включ.	1,0
св. 250	1,5
Неравномерность высоты для D:
до 250 включ.	0,3
св. 250 до 406 включ.	0,4
св. 406	0,5
Смещение оси отверстия от номинального расположения для D:
до 100 включ.	0,4
св. 100 до 250 включ.	0,5
св. 250	0,6

4.5 Допуски радиального и торцового биений круга должны соответствовать указанным в таблице 4.

<2> Сноска исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

Таблица 4

В миллиметрах

Наружный диаметр D	Допуск радиального и торцового биений
До 125 включ.	0,5
Св. 125 до 300 включ.	0,8
Св. 300 до 762 включ.	1,0
Св. 762	1,2

4.6 Допуск выпуклости плоскостей круга не должен превышать допуска неравномерности высоты круга.
(в ред. Изменения № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст)

<1> Сноска исключена с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

4.7 Круги не должны иметь трещин и расслоений.

4.8 Повреждения кромок не допускаются длиной и шириной более 3 мм в количестве более двух — для кругов диаметрами до 400 мм; длиной более 5 мм и шириной более 3 мм в количестве более четырех — для кругов диаметрами свыше 400 мм.

4.9 Круги следует изготовлять следующих степеней твердости:

J, K, M, N, O, P, Q — для кругов на глифталевой связке;
K — для кругов на бакелитовой связке;

- K, M, N, O, P, Q — для кругов на вулканитовой связке.

Примечания

1 Степени твердости кругов на вулканитовой связке — по техническому документу, утвержденному в установленном порядке.

2 Обозначения степеней твердости по настоящему стандарту и применявшиеся ранее приведены в приложении А.

4.10 Круги на вулканитовой связке следует изготовлять со звуковым индексом (ЗИ) 21 — 31.

4.11 Значения допустимых неуравновешенных масс кругов — по ГОСТ Р 58583-2019 (раздел 4).

4.12 Предельная рабочая скорость должна быть, м/с:

25, 32, 40 — для кругов на вулканитовой и бакелитовой связках;
25, 32, 40, 50 — для кругов на глифталевой связке.

Требования безопасности — по ГОСТ Р 52588 и ГОСТ 30513.

4.13 Параметры шероховатости обработанной поверхности указаны в таблице 5.

Таблица 5

Характеристика круга	Режим обработки				Параметр шероховатости обработанной поверхности Ra, мкм, не более
Характеристика круга	Обрабатываемый материал	Рабочая скорость, м/с	Продольная подача, м/мин	Охлаждающая жидкость
63CM40 NBE	Сталь 40Х51-59 по ГОСТ 5950	27	0,76	Вода — 98,7%, нитрит натрия — 0,3%, триэтаноламин — 1,0%	0,10
25AM28KB	Сталь 9ХВ по ГОСТ 5950	30	3,0	Вода	0,16
14A40-HPR	Сталь Р6М5 по ГОСТ 19265	18	0,1 — 0,2	-	0,80

4.14 На этикетке круга должны быть четко нанесены:

товарный знак и наименование предприятия-изготовителя;
страна-изготовитель, юридический адрес;
условное обозначение круга;

номер партии или дата выпуска (месяц и год);
штамп ОТК;
знак соответствия для сертифицированной продукции;
область применения круга;
предельная частота вращения круга, мин-1;
знаки безопасности М01, М04 по ГОСТ 12.4.026;

штриховой код (при наличии).

Примечания

1 Исключено с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

2 Исключено с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

3 Интервал звуковых индексов следует наносить в количестве не более трех.

4 Номер партии или дату выпуска, а также штамп ОТК допускается наносить на индивидуальную упаковку.

4.15 Круги с D <= 750 мм упаковывают в картонные коробки. В коробку упаковывают круги одного размера, одной характеристики и одной партии.

Круги с D > 750 мм упаковывают в деревянную обрешетку. При этом стопка кругов предварительно обертывается полиэтиленовой пленкой.

Допускается упаковывать круги в термоусадочную пленку.

4.16 На коробку или обрешетку должна быть наклеена этикетка, содержащая:

товарный знак и наименование предприятия-изготовителя;
страну-изготовителя, юридический адрес;
условное обозначение круга;
дату изготовления;
штамп ОТК.

5 Правила приемки

5.1 Для контроля соответствия кругов требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль и периодические испытания по ГОСТ 15.309.

5.2 Объем выборки при приемочном контроле: 4.7, 4.8 - 100%; 3.1, 4.3 - 4.6, 4.9 - 4.11 — 10% от партии, но не менее 5 шт., 4.12 - 1% от партии, но не менее 3 шт. — для кругов с рабочей скоростью до 32 м/с, 5% от партии, но не менее 5 шт. — для кругов с рабочей скоростью свыше 32 м/с.

5.3 Объем периодических испытаний по 4.13 - не менее 5 шт. от партии, не реже одного раза в год.

6 Методы контроля

6.1 Контроль размеров следует проводить с применением универсальных средств измерений.

6.2 Твердость кругов на глифталевой и бакелитовой связках следует контролировать по ГОСТ Р 52587, при этом глубины лунок должны соответствовать значениям, указанным в таблице 6.

Таблица 6

В миллиметрах

Вид связки	Обозначение степени твердости	Глубина лунки при давлении воздуха в камере прибора 0,15 МПа (0,05 МПа)
Глифталевая	J, K	От 6,5 до 5,5
	K, M	Св. 5,5 до 4,5
	N, O	Св. 4,5 до 3,0
	P, Q	Св. 3,0 до 1,5
Бакелитовая	K	(От 3,5 до 2,2)

6.3 Контроль твердости кругов на вулканитовой связке — по техническому документу, утвержденному в установленном порядке.

6.4 Контроль звуковых индексов — по ГОСТ Р 52710.

6.5 Контроль неуравновешенной массы круга — по ГОСТ Р 58583.

Примечание исключено с 01.07.2026. - Изменение № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст.

6.6 Испытания кругов на механическую прочность — по ГОСТ Р 52588 и ГОСТ 30513.

7 Транспортирование и хранение

7.1 Транспортирование и хранение — по ГОСТ 27595.

Приложение А

(обязательное)

ОБОЗНАЧЕНИЯ СТЕПЕНЕЙ ТВЕРДОСТИ
ПО НАСТОЯЩЕМУ СТАНДАРТУ И ПРИМЕНЯВШИЕСЯ РАНЕЕ

По ГОСТ Р	Применявшиеся ранее
J	М3
K	СМ1
M	СМ2
N	С1
O	С2
P	СТ1
Q	СТ2

	УДК 621.922 02:006.354
ОКС 25.100.70
Ключевые слова: полировальные круги, бакелитовая связка, вулканитовая связка, глифталевая связка, зернистость, механическая прочность, параметр шероховатости обработанной поверхности (в ред. Изменения № 1, утв. Приказом Росстандарта от 14.10.2025 № 1203-ст)
