ГОСТ Р 51885-2002 (ИСО 7001:1990). Государственный стандарт Российской Федерации. Знаки информационные для общественных мест
(принят и введен в действие Постановлением Госстандарта России от 15.04.2002 № 153-ст)
Примечание
Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Евразийского экономического союза «О безопасности аттракционов» (ТР ЕАЭС 038/2016) (Решение Коллегии Евразийской экономической комиссии от 10.04.2018 № 53).
от 15 апреля 2002 г. № 153-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗНАКИ ИНФОРМАЦИОННЫЕ ДЛЯ ОБЩЕСТВЕННЫХ МЕСТ
ГОСТ Р 51885-2002 (ИСО 7001:1990)
1 января 2003 года
Предисловие
1. Разработан Всероссийским научно-исследовательским институтом классификации, терминологии и информации по стандартизации и качеству (ВНИИКИ), Техническим комитетом по стандартизации ТК 10 «Оценка эффективности и управления рисками».
Внесен Научно-техническим управлением Госстандарта России.
2. Принят и введен в действие Постановлением Госстандарта России от 15 апреля 2002 г. № 153-ст.
3. Настоящий стандарт представляет аутентичный текст международного стандарта ИСО 7001-90 «Информационные знаки для общественных мест» и содержит дополнительные требования, отражающие потребности экономики страны.
1. Область распространения
Настоящий стандарт определяет графическое содержание информационных знаков (или пиктограмм), используемых в общественных местах. Область применения, указанная при каждом графическом знаке, определяет, каким образом должны использоваться знаки; графический знак может быть использован и в других областях, если это представляется оправданным.
Графические знаки целесообразно применять в тех случаях, когда использование текста может явиться препятствием для понимания сообщения.
Настоящий стандарт применяется совместно с ИСО/ТО 7239.
Дополнительные требования, отражающие потребности экономики страны, выделены курсивом.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ИСО 3864-84 <1> Цвета и знаки безопасности
ИСО/ТО 7239-84 <1> Разработка и принципы применения информационных условных знаков для населения
<1> Перевод имеется в Федеральном Фонде стандартов.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 Объект: изображение с помощью графического знака.
3.2. Графический знак: визуально воспринимаемое изображение, предназначенное для сообщения информации независимо от языка. Знак может быть нарисован, напечатан или нанесен любым другим способом.
3.3. Знак, предназначенный для оповещения публики; пиктограмма: графический знак, предназначенный для сообщения информации широкой публике, для понимания которого не должны требоваться специальные или профессиональные знания.
3.4 Назначение: цель графического знака.
3.5. Область применения: контекст, в котором уместно использование графического знака для передачи сообщения.
3.6. Графическое содержание: элементы графического знака с указанием их относительного расположения.
3.7. Стандартизованное графическое содержание: графическое содержание, соответствующее тексту — описанию каждого объекта.
3.8. Рекомендуемый образец: предпочтительная графическая интерпретация графического знака, соответствующая стандартизованному графическому содержанию.
4. Цифровой указатель и описание информационных знаков для общественных мест
001 Направление (рисунок А.1)
Стандартизованное графическое содержание: стрелка с бельгийским (из двух параллелограммов) острием, угол в вершине которого составляет от 84° до 86°.
Назначение: указание направления.
Область применения: общественные места, здания, учреждения.
002 Разрешается курить (рисунок А.2)
Стандартизованное графическое содержание: сигарета с дымом, вид сбоку.
Назначение: указание мест, где разрешено курить.
Область применения: общественные места, здания, учреждения.

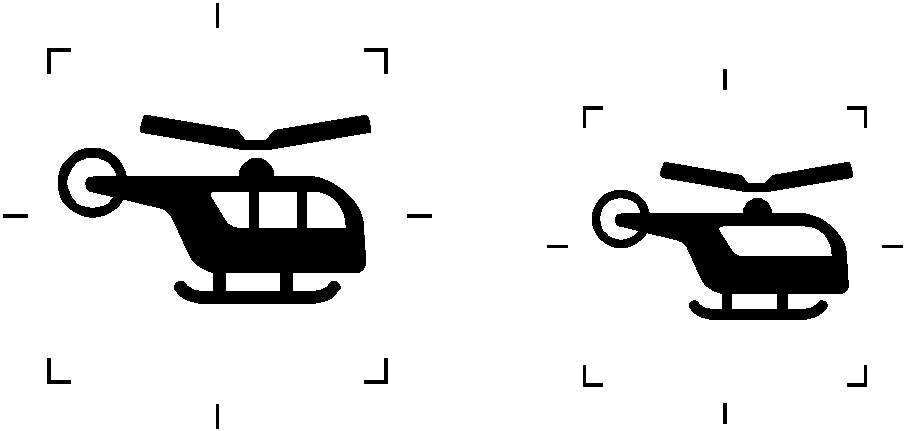

003 Вертолет (рисунок А.3)
Стандартизованное графическое содержание: вертолет, вид сбоку.
Назначение: указание на вертолетный транспорт.
Область применения: общественные места, здания, учреждения, карты, справочники.

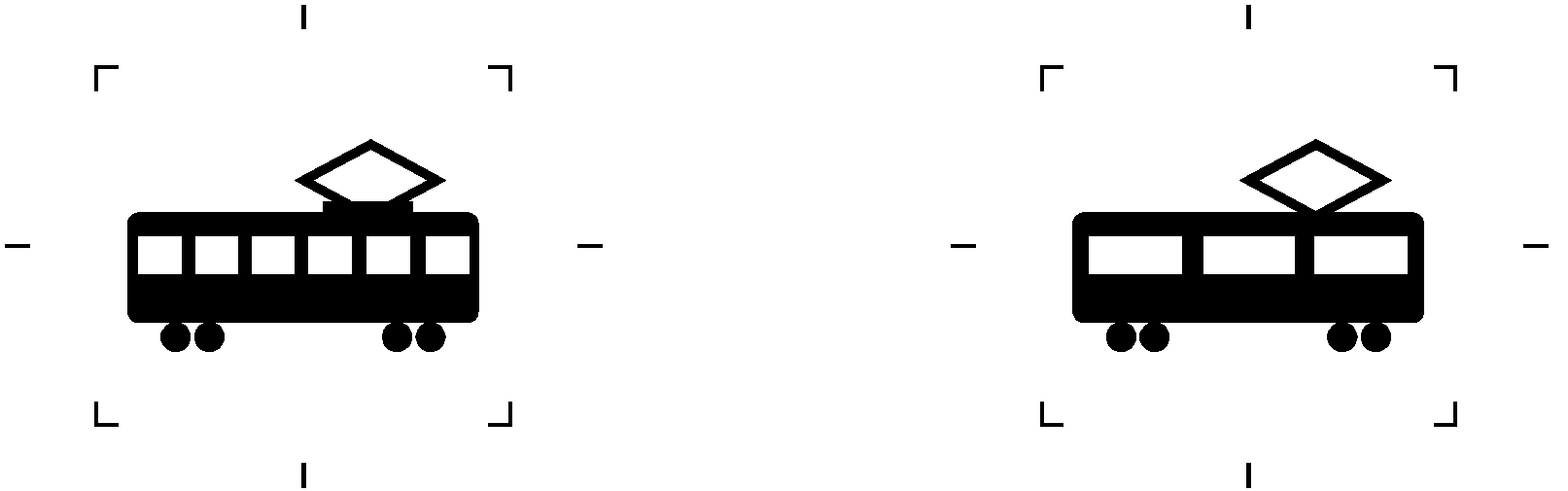

004 Трамвай (рисунок А.4)
Стандартизованное графическое содержание: трамвай, вид сбоку.
Назначение: указание на трамвайный транспорт.
Область применения: общественные места, здания, учреждения, карты, справочники, расписания.
005 Автобус (рисунок А.5)
Стандартизованное графическое содержание: автобус, вид сбоку.
Назначение: указание на автобусный транспорт.
Область применения: общественные места, здания, учреждения, карты, справочники, расписания.
006 Мужчина (рисунок А.6)
Стандартизованное графическое содержание: мужской силуэт.
Назначение: указание туалета для мужчин.
Область применения: общественные места, здания, учреждения.
007 Женщина (рисунок А.7)
Стандартизованное графическое содержание: женский силуэт.
Назначение: указание туалета для женщин.
Область применения: общественные места, здания, учреждения.

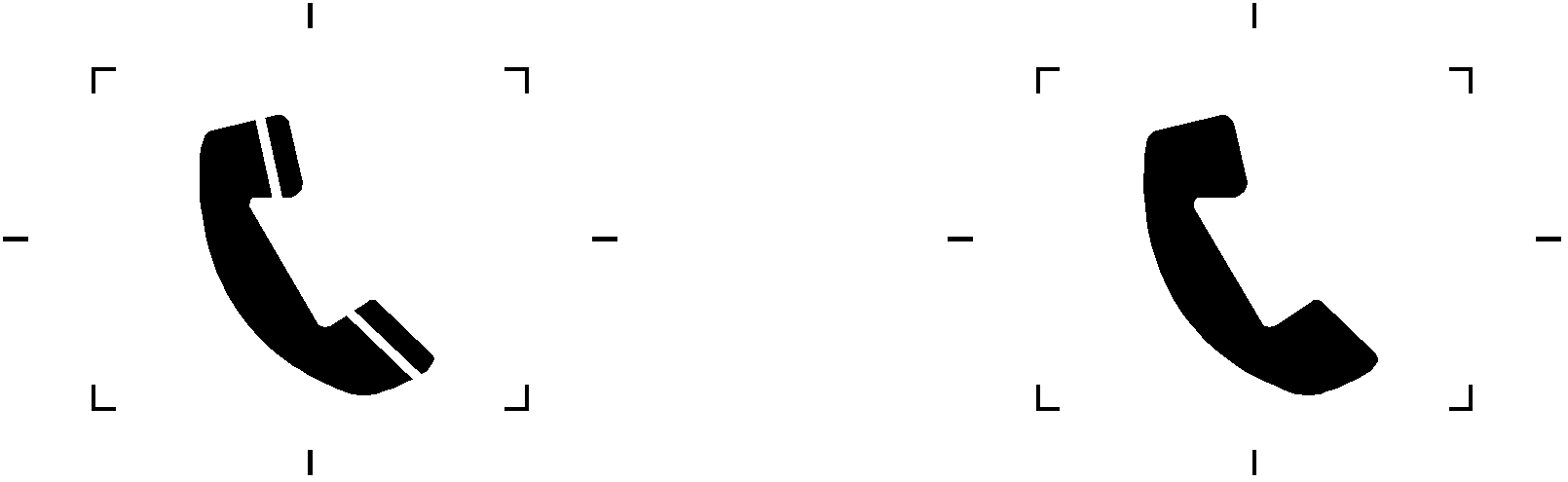

008 Телефон (рисунок А.8)
Стандартизованное графическое содержание: телефонная трубка, вид сбоку.
Назначение: указание на телефонную связь.
Область применения: общественные места, здания, учреждения, карты, справочники, путеводители.
009 Заправочная станция (рисунок А.9)
Стандартизованное графическое содержание: бензоколонка со шлангом.
Назначение: указание на наличие горючего для двигателей.
Область применения: общественные места, здания, учреждения, карты, справочники, расписания.
010 Питьевая вода (водопроводная) (рисунок А.10)
Стандартизованное графическое содержание: кран над стаканом с водой, обозначенной волнистыми линиями.
Назначение: указание на питьевую (водопроводную) воду.
Область применения: общественные места, здания, учреждения, карты, справочники.
011 Лестница (рисунок А.11)
Стандартизованное графическое содержание: лестница с двумя силуэтами людей, один из которых поднимается, а другой спускается по лестнице, если не предусмотрено определенное направление;
лестница с одним силуэтом спускающегося человека — лестница, предназначенная только для спуска;
лестница с одним силуэтом поднимающегося человека — лестница, предназначенная только для подъема.
Назначение: указание на проход по неподвижной лестнице. Знак не должен использоваться для указания или обозначения эскалатора.
Область применения: общественные места, здания, учреждения.
012 Такси (рисунок А.12)
Стандартизованное графическое содержание: такси, вид спереди; в состав знака входит надпись «TAXI».
Примечание. При исполнении в уменьшенном масштабе надпись «TAXI» может быть опущена.
Назначение: указание на перевозки такси.
Области применения: общественные места, здания, учреждения, карты, справочники, путеводители.
013 Зал ожидания (рисунок А.13)
Стандартизованное графическое содержание: два человеческих силуэта (вид сбоку) и часы у них над головами.
Назначение: указание мест, где люди могут ожидать чего-либо, например на вокзале или в больнице.
Область применения: общественные места, здания, учреждения, справочники.
Стандартизованное графическое содержание: по ГОСТ Р 12.4.026.
Назначение: указание на место расположения огнетушителя и/или обозначение огнетушителя.
Область применения: учреждения, промышленные предприятия, общественный транспорт, мосты, тоннели, увеселительные заведения.
015 Туалет (рисунок А.14)
Стандартизованное графическое содержание: унитаз с сиденьем и крышкой, вид спереди.
Назначение: указание на вход в общественный туалет (мужской или женский).
Области применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
016 Мужской туалет (рисунок А.15)
Стандартизованное графическое содержание: мужской силуэт рядом с унитазом, вид спереди.
Назначение: указание на вход в мужские туалеты.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
017 Женский туалет (рисунок А.16)
Стандартизованное графическое содержание: женский силуэт рядом с унитазом, вид спереди.
Назначение: указание на вход в женские туалеты.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
018 Мусорный ящик (рисунок А.17)
Стандартизованное графическое содержание: силуэт человека, стоящего рядом с мусорным ящиком, изображенным в вертикальном сечении. Четыре маленьких квадрата, обозначающих выбрасываемый мусор и падающих в мусорный ящик.
Назначение: указание на мусорный ящик, в который следует класть мусор.
Области применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
019 Не бросать мусор в данном месте (рисунок А.18)
Стандартизованное графическое содержание: рука, бросающая мусор, и запрещающий крест, перечеркивающий только выбрасываемую вещь. Запрещающий крест может быть красным полупрозрачным.
Назначение: указание на место, где запрещено бросать мусор.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, транспортные средства.
020 Обмен (рисунок А.19)
Стандартизованное графическое содержание: банкнота с изображенным на ней валютным знаком и три произвольно расположенные монеты с различными валютными знаками.
Назначение: указание на расположение бюро обмена иностранной валюты.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, расписания.
021 Лифт (рисунок А.20)
Стандартизованное графическое содержание: кабина лифта в шахте и несколько кнопок в кабине. Силуэт человека, стоящего в кабине.
Стрелка, направленная вверх, над кабиной. Стрелка, направленная вниз, под кабиной.
Назначение: указание на расположение пассажирского лифта.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
022 Самолет (рисунок А.21)
Стандартизованное графическое содержание: изображение самолета в плане.
Назначение: указание на расположение аэропорта.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, расписания.
023 Стоянка транспортных средств указанного типа (рисунок А.22)
Стандартизованное графическое содержание: заглавная буква P без уширения в основании в сочетании с соответствующим графическим знаком, обозначающим конкретный тип транспортного средства.
Назначение: указание на расположение места, где можно поставить на стоянку дорожные транспортные средства (дополнительно должны быть указаны сведения о страховании, охране, стоимости стоянки и т.д.).
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, увеселительные и спортивные заведения, коммерческие центры.
024 Судно (рисунок А.23)
Стандартизованное графическое содержание: вид сбоку соответствующего водного транспортного средства.
Назначение: указание на расположение служб водного транспорта и обозначение этих служб.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители и расписания.
025 Особо охраняемая природная зона (рисунок А.24)
Стандартизованное графическое содержание: силуэт дерева рядом с силуэтом животного.
Назначение: указание на расположение охраняемого места, предназначенного для защиты флоры и фауны.
Область применения: общественные места, учреждения и службы, карты, справочники, путеводители.
Стандартизованное графическое содержание: по ГОСТ Р 12.4.026.
Назначение: указание и обозначение места входа или маршрута, рекомендуемого для того, чтобы попасть в какое-либо помещение.
Области применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, транспортные средства.
Стандартизованное графическое содержание: по ГОСТ Р 12.4.026.
Назначение: указание и обозначение места выхода или маршрута, рекомендуемого для того, чтобы выйти из какого-либо помещения.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, транспортные средства.
028 Камера хранения (рисунок А.25)
Стандартизованное графическое содержание: комплект из четырех мест багажа, аккуратно размещенных на двух полках.
Назначение: указание на место, где можно временно оставить багаж на хранение.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
029 Занятия спортом (рисунок А.26)
Стандартизованное графическое содержание: три различные спортивные принадлежности.
Назначение: указание на расположение места, предназначенного для спортивных занятий.
Области применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
030 Жилье (рисунок А.27)
Стандартизованное графическое содержание: силуэт человека, спящего в кровати.
Назначение: указание на место, где может быть временно предоставлено или заказано жилье.
Области применения: общественные места, учреждения, общественные службы, карты, справочники, путеводители.
031 Ресторан (рисунок А.28)
Стандартизованное графическое содержание: перпендикулярно скрещенные вилка и нож.
Назначение: указание на место, где можно поесть или приобрести горячую и холодную еду и где разрешено подавать винно-водочные изделия.
Область применения: общественные места, учреждения, общественные службы, карты, справочники, путеводители, расписания, транспортные средства.
032 Больница (рисунок А.29)
Стандартизованное графическое содержание: кровать и над ней контур креста или, в зависимости от традиции, любой другой символ, ассоциирующийся с медицинской помощью.
Назначение: указание на место, где имеется постоянная медицинская служба, и/или обозначение здания и пристроек к нему, в которых расположена такая служба.
Область применения: общественные места, учреждения, общественные службы, карты, справочники, путеводители.
033 Канатная подвесная дорога с большими кабинами (рисунок А.30)
Стандартизованное графическое содержание: большая прямоугольная кабина с несколькими окнами, подвешенная на наклонном тросе, вид сбоку.
Назначение: указание на транспортную канатную дорогу, пассажиры которой едут в закрытых подвесных кабинах большой вместимости.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
034 Канатная подвесная дорога с малыми кабинами (рисунок А.31)
Стандартизованное графическое содержание: малая шестиугольная кабина с одним окном, подвешенная на наклонном тросе, вид сбоку.
Назначение: указание на транспортную канатную дорогу, пассажиры которой едут в закрытых подвесных кабинах малой вместимости.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
035 Фуникулер (зубчатая железная дорога) (рисунок А.32)
Стандартизованное графическое содержание: кабина фуникулера (зубчатой железной дороги).
Назначение: указание на транспортный фуникулер (зубчатую железную дорогу), пассажиры которого едут в закрытых кабинах.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
036 Кресельная канатная дорога (рисунок А.33)
Стандартизованное графическое содержание: силуэт человека, который сидит в кресле, подвешенном на наклонном тросе, вид сбоку.
Назначение: указание на транспортное средство, пассажиры которого едут по одному на подвесных креслах.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
037 Опустите поручень <1> (рисунок А.34)
Стандартизованное графическое содержание: силуэт человека, сидящего в подвесном кресле и опускающего защитный поручень, вид сбоку; стрелка показывает направление движения поручня.
Назначение: указание, предписывающее пассажирам опустить поручень немедленно после посадки.
Область применения: кресельная канатная дорога с поручнями.
038 Поднимите поручень <1> (рисунок А.35)
<1> Если знак используют в качестве сигнала безопасности, то должны соблюдаться требования к цвету и форме, приведенные в ИСО 3864.
Стандартизованное графическое содержание: силуэт человека, сидящего в подвесном кресле и поднимающего защитный поручень, вид сбоку; стрелка показывает направление движения поручня.
Назначение: указание места, в котором пассажиры, приближаясь к верхней или нижней площадке, должны поднять защитный поручень.
Область применения: кресельная канатная дорога с поручнями.
039 Закройте предохранительную перекладину <1> (рисунок А.36)
Стандартизованное графическое содержание: вид сбоку подвесного кресла с предохранительной перекладиной; стрелка показывает направление, в котором закрывается перекладина.
Назначение: указание, предписывающее пассажирам закрыть предохранительную перекладину (или предохранительную цепь) немедленно после посадки.
Область применения: кресельная канатная дорога с предохранительными перекладинами (или с предохранительными цепями).
040 Откройте предохранительную перекладину <1> (рисунок А.37)
<1> Если знак используют в качестве сигнала безопасности, то должны соблюдаться требования к цвету и форме, приведенные в ИСО 3864.
Стандартизованное графическое содержание: вид сбоку подвесного кресла с предохранительной перекладиной; стрелка показывает направление, в котором открывается перекладина.
Назначение: указание места, в котором пассажиры, приближаясь к верхней или нижней площадке, должны открыть предохранительную перекладину (или предохранительную цепь).
Области применения: кресельная канатная дорога с предохранительными перекладинами (или с предохранительными цепями).
041 Держитесь по двое (рисунок А.38)
Стандартизованное графическое содержание: вид спереди двух сплошных силуэтов людей, стоящих рядом, за каждым из которых видны контуры подобных силуэтов.
Назначение: указание, предписывающее пассажирам держаться по двое.
Область применения: двухместные кресельные канатные дороги и бугельные подъемники.
042 Держитесь по трое (рисунок А.39)
Стандартизованное графическое содержание: вид спереди трех сплошных силуэтов людей, стоящих рядом, за каждым из которых видны контуры подобных силуэтов.
Назначение: указание, предписывающее пассажирам держаться по трое.
Область применения: трехместные кресельные канатные дороги.
043 Приподнимите носки лыж (рисунок А.40)
Стандартизованное графическое содержание: силуэт человека в лыжах, сидящего на подвесном кресле, вид сбоку, стрелка вблизи носков лыж, направленная вверх.
Назначение: указание места, где пассажиры должны приподнять носки лыж.
Область применения: кресельные канатные дороги.
044 Бугельный подъемник (рисунок А.41)
Стандартизованное графическое содержание: силуэт человека, стоящего на лыжах и держащегося за бугель, направленный в сторону движения, вид сбоку.
Назначение: указание на транспортный бугельный подъемник, предназначенный только для подъема на лыжах.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
045 Ванна (рисунок А.42)
Стандартизованное графическое содержание: силуэт человека в ванне с водой, изображенной с помощью волнистой черты.
Назначение: указание и обозначение места внутри здания, где расположено оборудование, позволяющее человеку частично погрузиться в воду в горизонтальном положении. Знак не должен использоваться для указания или обозначения душа или бассейна.
Область применения: общественные места, здания и учреждения, планы этажей, информационные схемы, карты, справочники.
046 Душ (рисунок А.43)
Стандартизованное графическое содержание: вид сбоку душа, из сетки которого в бак льется вода, изображенная с помощью пунктира.
Назначение: указание и обозначение оборудования, позволяющего человеку помыться под непрерывным потоком рассеиваемой воды, или указание и обозначение помещения, в котором расположено такое оборудование. Знак не должен использоваться для указания или обозначения ванны.
Область применения: общественные места, здания и учреждения, планы этажей, информационные схемы, карты, путеводители.
047 Теннис (рисунок А.44)
Стандартизованное графическое содержание: силуэт человека, держащего ракетку, над которой изображен мяч; двойной горизонтальной линией изображен верх сетки.
Назначение: указание и обозначение места, где можно играть в теннис, и/или указание и обозначение теннисных кортов. Знак не должен использоваться для обозначения настольного тенниса, сквоша или ракетбола.
Область применения: общественные места, здания и учреждения, информационные схемы, карты, путеводители.
048 Сквош/ракетбол (рисунок А.45)
Стандартизованное графическое содержание: линии, изображающие угол комнаты, на них налагается силуэт человека, держащего ракетку, над которой изображен мяч.
Примечание. При исполнении в малом масштабе мяч может быть опущен.
Назначение: указание и обозначение оборудования, позволяющего заниматься сквошем и/или ракетболом.
Знак не должен использоваться для обозначения тенниса или настольного тенниса.
Область применения: общественные места, здания и учреждения, информационные схемы, карты, путеводители.
049 Бюро находок. Утерянные и найденные вещи (рисунок А.46)
Стандартизованное графическое содержание: перчатка, зонт с ярлыком, на котором изображен вопросительный знак, и портфель.
Назначение: указание и обозначение места, куда заявляют об утерянных вещах и где могут быть получены найденные вещи. Знак не должен использоваться для обозначения бюро по розыску затерявшегося багажа.
Область применения: общественные места, здания и учреждения, информационные схемы, карты, путеводители.
050 Билеты (рисунок А.47)
Стандартизованное графическое содержание: рука, держащая два билета.
Назначение: указание и обозначение службы выдачи билетов. Допускается использовать для обозначения билетных автоматов. Знак не допускается использовать для указания на контроль билетов.
Область применения: общественные места, здания и учреждения, транспортные средства, планы этажей, информационные схемы, карты.
051 Телескопическое кресло на два места (рисунок А.48)
Стандартное графическое содержание: силуэты двух людей, сидящих на кресле, подвешенном на наклонном тросе, вид сбоку.
Назначение: информация о том, что телескопическое кресло может транспортировать одновременно двух пассажиров, сидящих рядом.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
052 Телескопическое кресло на три места (рисунок А.49)
Стандартное графическое содержание: силуэты трех людей, сидящих на кресле, подвешенном на наклонном тросе, вид сбоку.
Назначение: информация о том, что телескопическое кресло может транспортировать одновременно трех пассажиров, сидящих рядом.
Области применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
053 Телескопическое кресло на четыре места (рисунок А.50)
Стандартное графическое содержание: силуэты четырех людей, сидящих на кресле, подвешенном на наклонном тросе, вид сбоку.
Назначение: информация о том, что телескопическое кресло может транспортировать одновременно четырех пассажиров, сидящих рядом.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
054 Встаньте по четыре в ряд (рисунок А.51)
Стандартное графическое содержание: закрашенные силуэты четырех стоящих рядом людей, вид спереди, за каждым из которых видны подобные контурные силуэты.
Назначение: информировать пассажиров о том, что они должны встать по четыре в ряд.
Область применения: телескопические кресла на четыре места, лыжные станции и туристические центры, указательные щиты, карты, путеводители.
055 Поднимитесь и выходите (для пешеходов) <1> (рисунок А.52)
Стандартное графическое содержание: силуэт человека в профиль, сходящего с подвесного кресла, стрелка указывает направление требуемого движения.
Назначение: информировать пассажиров без лыж, сидящих на телескопическом кресле, о месте, где они должны высаживаться.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
056 Поднимайтесь и выходите (для лыжников) <1> (рисунок А.53)
Стандартное графическое содержание: силуэт лыжника на лыжах в профиль, сходящего с подвесного кресла; стрелка указывает направление требуемого движения.
Назначение: информировать пассажиров-лыжников, сидящих на телескопическом кресле, о месте, где они должны высаживаться.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
057 Крутой склон (для подъемных склонов) <1> (рисунок А.54)
<1> Если знак используют в качестве сигнала безопасности, то должны соблюдаться требования к цвету и форме, приведенные в ИСО 3864.
Стандартное графическое содержание: силуэт лыжника на лыжах в профиль, которого почти вертикально тянет подъемник. Лыжи параллельны стороне закрашенного равностороннего треугольника со знаком % наклона.
Назначение: информировать лыжников об особой крутизне некоторых участков подъемного склона.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
Алфавитный указатель информационных знаков
| Автобус | 005 |
|---|---|
| Билеты | 050 |
| Больница | 032 |
| Бугельный подъемник | 044 |
| Бюро находок | 049 |
| Ванна | 045 |
| Вертолет | 003 |
| Встаньте по четыре в ряд | 054 |
| Вход | 026 |
| Выход | 027 |
| Держитесь по двое | 041 |
| Держитесь по трое | 042 |
| Душ | 046 |
| Женский туалет | 017 |
| Женщина | 007 |
| Жилье | 030 |
| Закройте предохранительную перекладину | 039 |
| Зал ожидания | 013 |
| Занятия спортом | 029 |
| Заправочная станция | 009 |
| Зубчатая железная дорога | 035 |
| Камера хранения | 028 |
| Канатная подвесная дорога с большими кабинами | 033 |
| Канатная подвесная дорога с малыми кабинами | 034 |
| Кресельная канатная дорога | 036 |
| Крутой склон (для подъемных склонов) | 057 |
| Лестница | 011 |
| Лифт | 021 |
| Мужской туалет | 016 |
| Мужчина | 006 |
| Мусорный ящик | 018 |
| Направление | 001 |
| Не бросать мусор в данном месте | 019 |
| Обмен | 020 |
| Огнетушитель | 014 |
| Опустите поручень | 037 |
| Откройте предохранительную перекладину | 040 |
| Особо охраняемая природная зона | 025 |
| Питьевая вода (водопроводная) | 010 |
| Поднимите поручень | 038 |
| Поднимитесь и выходите (для лыжников) | 056 |
| Поднимитесь и выходите (для пешеходов) | 055 |
| Приподнимите носки лыж | 043 |
| Разрешается курить | 002 |
| Ресторан | 031 |
| Самолет | 022 |
| Сквош/ракетбол | 048 |
| Стоянка транспортных средств указанного типа | 023 |
| Судно | 024 |
| Такси | 012 |
| Телескопическое кресло на два места | 051 |
| Телескопическое кресло на три места | 052 |
| Телескопическое кресло на четыре места | 053 |
| Телефон | 008 |
| Теннис | 047 |
| Трамвай | 004 |
| Туалет | 015 |
| Утерянные и найденные вещи | 049 |
| Фуникулер | 035 |
А.1. Размеры сторон квадрата, в котором размещают графическое изображение знака для общественных мест, зданий, учреждений и т.п., рекомендуется выбирать из таблицы А.1.
Размеры знаков в зависимости от расстояния опознания
| Расстояние опознания, м | Длина стороны квадрата, мм |
|---|---|
| 1 | 50 |
| 2 | 80 |
| 3 | 100 |
| 4 | 100 |
| 5 | 150 |
| 6 | 150 |
| 7 — 8 | 200 |
| 9 — 10 | 250 |
| 11 — 12 | 300 |
| 13 — 14 | 350 |
| 15 — 16 | 400 |
| 17 — 18 | 450 |
| 19 — 20 | 500 |
| 21 — 22 | 550 |
| 23 — 24 | 600 |
| 25 | 650 |
А.2. Рекомендуемые размеры сторон квадрата, в котором размещают графическое изображение знаков для печатной продукции (справочников, расписаний, карт и т.п.), от 3 до 50 мм.
А.3. Если представлены два рисунка, то один из них предназначен для исполнения в крупном масштабе, а другой, упрощенный, для использования в уменьшенном масштабе. В таких случаях при использовании рисунка для воспроизведения в очень маленьком масштабе могут быть опущены некоторые элементы, являющиеся частью стандартизованного содержания.
А.4. Знаки, представленные на рисунках А.33 - А.36, А.44, А.51 - А.53, А.55 — А.57, могут быть изменены так, чтобы они соответствовали направлению движения.
