ГОСТ Р 51814.4-2004. Национальный стандарт Российской Федерации. Системы менеджмента качества в автомобилестроении. Одобрение производства автомобильных компонентов

(утв. и введен в действие Постановлением Госстандарта России от 21.01.2004 № 27-ст)

от 21 января 2004 г. № 27-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ МЕНЕДЖМЕНТА КАЧЕСТВА В АВТОМОБИЛЕСТРОЕНИИ

ОДОБРЕНИЕ ПРОИЗВОДСТВА АВТОМОБИЛЬНЫХ КОМПОНЕНТОВ

Quality management systems for automotive industry. Part production approval

ГОСТ Р 51814.4-2004

1 июля 2004 года

Предисловие

1. Разработан Открытым акционерным обществом «АВТОВАЗ»

Закрытым акционерным обществом «Академический инжиниринговый центр»

Открытым акционерным обществом «Научно-исследовательский центр контроля и диагностики технических систем» (ОАО «НИЦ КД»)

ООО СМЦ «Приоритет».

Внесен Техническим комитетом по стандартизации ТК 125 «Статистические методы в управлении качеством продукции».

2. Утвержден и введен в действие Постановлением Госстандарта России от 21 января 2004 г. № 27-ст.

3. Введен впервые.

Введение

Одобрение производства автомобильных компонентов применяется потребителями (производителями автомобилей, а также автомобильных компонентов более высокого уровня) по отношению к поставщикам автомобильных компонентов.

Порядок одобрения производства автомобильных компонентов позволит автопроизводителям и поставщикам автомобильных компонентов унифицировать формы представления информации об автомобильном компоненте и процессах его производства. Подобная унификация, с одной стороны, упрощает для автопроизводителя обработку большого объема информации о качестве продукции и процессов поставщиков. С другой стороны, поставщики автомобильных компонентов будут избавлены от необходимости выполнения нескольких различных требований к одобрению производства в случае поставок автомобильного компонента нескольким потребителям.

Требования к одобрению производства автомобильного компонента согласованы с применением таких методов менеджмента качества в автомобилестроении, как перспективное планирование качества продукции и разработка планов управления качеством (APQP/CP), анализ видов и последствий потенциальных дефектов (FMEA), статистическое управление процессами (SPC) и анализ измерительных систем (MSA).

Стандарт предназначен для технических специалистов и менеджеров предприятий, производящих автотранспортные средства, и предприятий-поставщиков. Основой настоящего стандарта является руководство «Процесс одобрения производства автомобильных компонентов», входящее в состав документов, сопровождающих стандарт «QS-9000. Требования к системам качества».

Методы, установленные в стандарте, применимы на предприятиях других отраслей, заинтересованных в улучшении качества закупаемой продукции.

1. Область применения

Настоящий стандарт распространяется на процесс одобрения потребителем производства автомобильных компонентов (комплектующих изделий).

Указанный стандарт может применяться всеми предприятиями — производителями автомобилей и автомобильных компонентов, которые поддерживают требования настоящего стандарта.

Примечание. Отдельные потребители (автопроизводители) могут требовать соблюдения дополнительных (специфических) требований, например заполнения конкретных форм и т.д.

Цель одобрения производства автомобильных компонентов — определить:

• правильно ли поставщик понимает и реализует все заданные требования на автомобильный компонент;
• имеет ли процесс производства поставщика потенциальную возможность выпускать в назначенных объемах соответствующие заданным требованиям автомобильные компоненты.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р ИСО 9000-2001 Системы менеджмента качества. Основные положения и словарь

ГОСТ Р ИСО 9001-2001 Системы менеджмента качества. Требования

ГОСТ Р ИСО/МЭК 17025-2000 Общие требования к компетентности испытательных и поверочных лабораторий

ГОСТ Р 51814.1-2004 (ИСО/ТУ 16949-2002) Системы менеджмента качества в автомобилестроении. Особые требования по применению стандарта ГОСТ Р ИСО 9001-2001 в автомобилестроении и организациях, поставляющих запасные части

ГОСТ Р 51814.2-2001 Системы качества в автомобилестроении. Метод анализа видов и последствий потенциальных дефектов

ГОСТ Р 51814.3-2001 Системы качества в автомобилестроении. Методы статистического управления процессами

3. Определения

В настоящем стандарте используют термины по ГОСТ Р ИСО 9000, а также следующие термины и соответствующие им определения (в контексте настоящего стандарта):

3.1. Потребитель: потребитель автомобильных компонентов, например автосборочное предприятие.

Примечание. Особые требования потребителей к поставщикам оговариваются отдельно.

3.2. Поставщик: юридическое лицо, изготовившее автомобильный компонент (может отличаться от юридического лица, с которым заключен контракт на поставку).

3.3. Автомобильные компоненты (а/к): комплектующие изделия и материалы, используемые при производстве автомобилей.

Примечание. В контексте настоящего стандарта под термином «автомобильный компонент» понимается «комплектующее изделие». Нештучные автомобильные компоненты (материалы), а также услуги не включены в область применения стандарта. В дальнейшем предполагается распространить область применения настоящего стандарта также на нештучные компоненты (материалы) и услуги.

3.4. Заданные требования на автомобильные компоненты: требования чертежей и технических условий на автомобильные компоненты, указанные в контракте на поставку.

3.5. Ключевая характеристика автомобильного компонента: характеристика автомобильного компонента, изменение которой влияет на безопасность автомобиля, соответствие законодательным нормам и/или на функциональные характеристики (качество, надежность).

3.6. Ключевая контрольная характеристика: параметр процесса (давление, температура, скорость линии, вязкость и др.), изменчивость которого должна быть в рамках установленных для нее пределов для минимизации изменчивости ключевой характеристики автомобильного компонента.

3.7. Контрольный образец: образец автомобильного компонента, хранящийся у поставщика все время действия (см. 5.2) одобрения производства автомобильного компонента.

Примечание. Назначение контрольного образца — представлять автомобильный компонент, получивший одобрение потребителя.

В случае необходимости использования при производстве и контроле автомобильного компонента поставщик отбирает и утверждает у потребителя контрольные образцы автомобильного компонента.

3.8. Уровень представления: набор документов, образцов и т.д. для определения соответствия качества поставляемых автомобильных компонентов требованиям потребителя.

3.9. Анализ видов и последствий потенциальных дефектов (FMEA): определение и количественное оценивание потенциальных дефектов продукции, несоответствий процессов производства, а также их последствий и причин. Объектом применения метода FMEA может быть как конструкция автомобильного компонента, так и процесс его производства. Как правило, FMEA используют для идентификации ключевых характеристик и ключевых контрольных характеристик.

3.10. Статистическое управление процессами (SPC): метод статистического анализа и управления изменчивостью и воспроизводимостью процессов.

3.11. Анализ измерительных систем (MSA): метод статистического анализа и управления изменчивостью и воспроизводимостью процессов измерения.

3.12. Перспективное планирование качества продукции и планы управления качеством (APQP/CP): планирование качества на всех стадиях жизненного цикла продукции на основе формирования планов управления качеством при разработке опытных образцов, при подготовке производства и при промышленном производстве продукции.

3.13. Процесс одобрения производства автомобильного компонента (PPAP): процесс получения потребителем объективных свидетельств того, что поставщик правильно понимает и реализует все заданные требования на автомобильный компонент, и того, что процесс производства поставщика имеет потенциальную возможность выпускать в назначенных объемах соответствующие заданным требованиям автомобильные компоненты.

4. Применение одобрения производства автомобильных компонентов

4.1 Одобрение производства автомобильных компонентов применяется в следующих случаях:

• планирование поставщиком нового автомобильного компонента (узла, детали, используемого материала, цвета и т.п., ранее не поставлявшихся потребителю);
• устранение разногласий (несоответствий) по ранее поставляемому автомобильному компоненту;
• внесение изменений в чертежи, спецификации, материалы автомобильного компонента;
• замена конструкции или материала автомобильного компонента;
• изготовление автомобильного компонента с применением новых или модифицированных инструментов или оснастки (исключая быстроизнашивающуюся), а также в условиях капитального ремонта или перемонтажа оборудования и оснастки для производства автомобильного компонента;
• любое изменение процесса или технологии производства автомобильного компонента;
• изготовление автомобильного компонента после переноса оснастки или оборудования в другое место предприятия или во вспомогательное помещение;
• изготовление автомобильного компонента в условиях изменения материалов или услуг субпоставщика (например, термообработки, покрытия), а также в условиях изменения самого субпоставщика;
• проверка автомобильного компонента по измененным методам контроля и испытаний (например новая методика);
• возобновление производства автомобильного компонента после значительного перерыва (более 12 мес);
• уведомление поставщика со стороны потребителя о приостановлении отгрузки автомобильного компонента по причинам качества.

4.2. Этапы одобрения производства автомобильных компонентов (рисунок 1) приведены в 4.2.1 - 4.2.8.

производства автомобильных компонентов

4.2.1. При наступлении ситуаций, описанных в 4.1, поставщик готовит полный комплект документов и образцов для одобрения производства автомобильного компонента и уведомляет (с описанием ситуации по 4.1) об этом потребителя.

4.2.2. Потребитель назначает уровень представления поставщиком образцов и документов, при необходимости запрашивает требуемое количество образцов автомобильных компонентов для проведения дополнительных испытаний.

4.2.3. Поставщик направляет потребителю соответствующий назначенному уровню представления комплект образцов и документов PPAP, упакованный и маркированный в соответствии с требованиями 5.7.

4.2.4. При необходимости проведения дополнительных испытаний после получения от поставщика комплекта образцов и документов потребитель рассылает полученные образцы автомобильных компонентов в соответствующие лаборатории и контролирует ход испытаний. Лаборатории оформляют все необходимые отчеты и сопроводительные документы об испытаниях. Результаты испытаний регистрируются в базе данных PPAP.

4.2.5. Одновременно с проведением испытаний образцов потребитель анализирует предоставленные поставщиком документы на соответствие требованиям настоящего стандарта и специальным требованиям потребителя.

4.2.6. Если результаты испытаний признаны отрицательными либо документы поставщика — несоответствующими, специалисты потребителя в зависимости от значимости выявленных дефектов и/или несоответствий образцов автомобильных компонентов, а также выявленных несоответствий документации принимают решение о выдаче временного одобрения либо об отклонении поставок автомобильного компонента.

4.2.7. При положительных результатах испытаний и положительных результатах рассмотрения документов потребитель готовит заключение об одобрении производства.

4.2.8. Решение об одобрении производства автомобильного компонента утверждает уполномоченное лицо потребителя и сообщает поставщику.

4.3. Результаты одобрения производства автомобильного компонента носят конфиденциальный характер и не могут быть использованы во взаимоотношениях с третьими лицами без письменного согласия сторон.

5. Представление документов и образцов автомобильных компонентов

5.1. При наступлении ситуаций, представленных в 4.1, поставщик должен подготовить представленные ниже документы и отобрать образцы автомобильного компонента (рисунок 2).

для одобрения производства автомобильного компонента

5.2. При каждом представлении документов и образцов поставщик должен оформить заявку на одобрение производства автомобильного компонента. Форма заявки и указания по ее заполнению приведены в Приложении А.

5.3 Представление документов и образцов, характеризующих качество автомобильного компонента

5.3.1. После завершения подготовки производства поставщик должен отобрать и предоставить потребителю образцы автомобильного компонента в количестве, заранее согласованном с потребителем (не менее двух). Не допускается предоставлять образцы автомобильного компонента, по которым проводились измерения и испытания (5.3.6, 5.3.7).

Образцы автомобильного компонента должны быть отобраны из цикла производства длительностью от 1 ч до одной смены с общим количеством последовательно произведенных компонентов не менее 300 единиц, а также от каждой позиции многопозиционного оборудования, если иное не согласовано с потребителем отдельно.

5.3.2. Один образец автомобильного компонента дополнительно отбирают в соответствии с требованиями 5.3.1 и хранят (5.6) у поставщика в качестве контрольного образца автомобильного компонента.

5.3.3. Поставщик должен иметь документально оформленные полные проектные данные на автомобильный компонент в форме чертежей, спецификаций и технических условий. Проектные данные на автомобильный компонент должны включать проектные данные для деталей, входящих в состав автомобильного компонента. Если проектные данные существуют в электронном виде, у поставщика должны быть их твердые копии.

Поставщик должен оформить лист регистрации изменений конструкции, описывающий историю пересмотра проектных данных, а также источник внесения изменений (поставщик или потребитель). Форма листа регистрации изменений конструкции приведена в Приложении Б.

5.3.4. Поставщик должен оформить и утвердить документацию по любым техническим изменениям автомобильного компонента, еще не вошедшим в проектные данные, но уже воплощенным в компоненте.

5.3.5. Если поставщик внес изменения в конструкцию автомобильного компонента, он должен оформить и согласовать с потребителем предложение об изменении автомобильного компонента до начала поставок.

5.3.6. Поставщик должен подтвердить, что измерение геометрических размеров отобранных образцов автомобильного компонента было выполнено, и результаты измерений показывают соответствие компонента заданным требованиям. Форма записи результатов измерений размеров автомобильного компонента приведена в Приложении В.

5.3.7. Поставщик должен подтвердить, что проверка используемых материалов и/или технических характеристик была выполнена, и результаты испытаний подтверждают соответствие материалов и/или технических характеристик заданным требованиям.

Форма записи результатов испытаний на соответствие технических характеристик заданным требованиям приведена в Приложении Г.

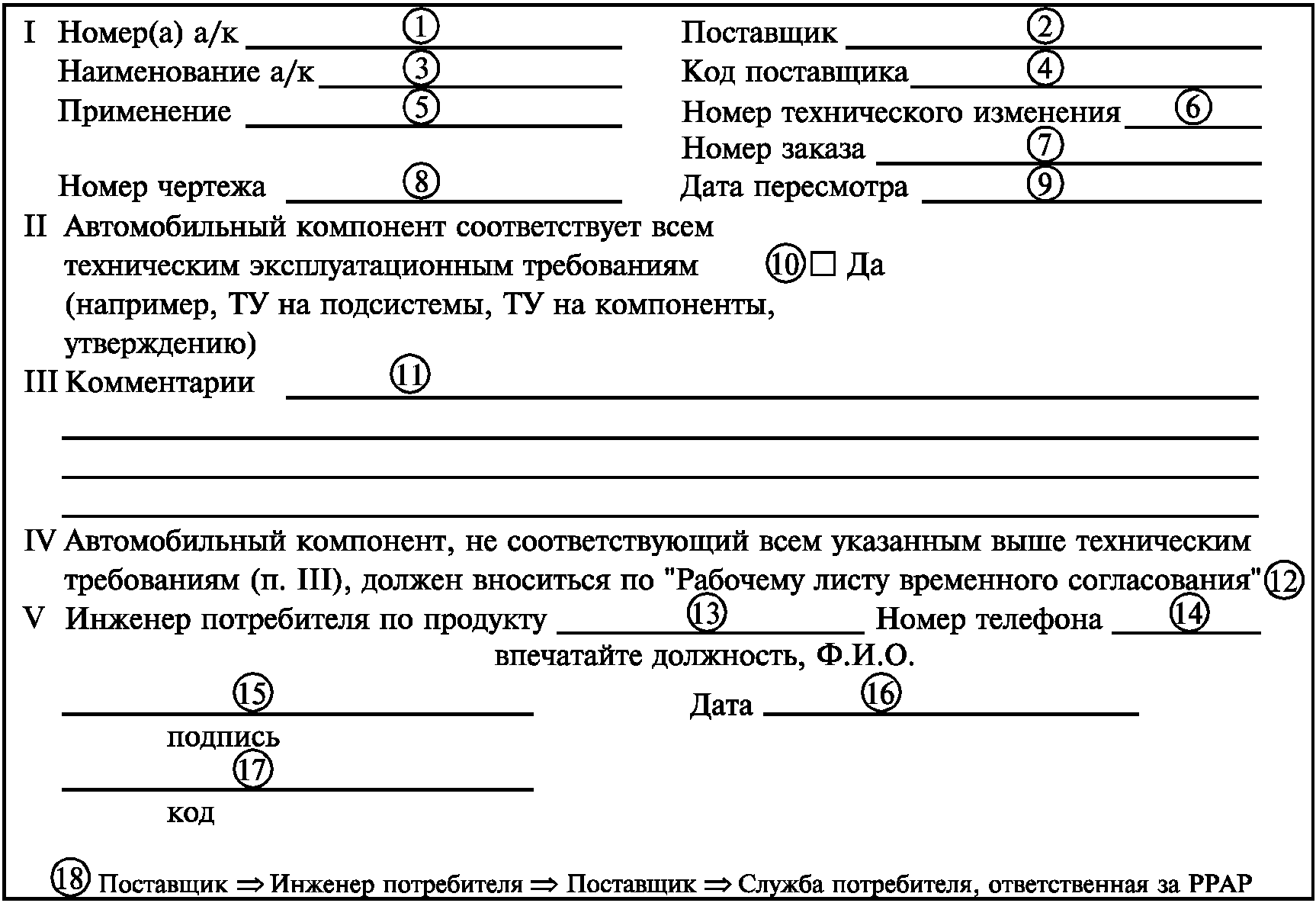

Поставщик оформляет согласование инженерного анализа технических характеристик. Форма и указания по заполнению приведены в Приложении Д. В случае несоответствия каких-либо технических характеристик автомобильного компонента заданным требованиям поставщик может получить только временное одобрение производства автомобильного компонента (раздел 7).

Форма записи результатов испытаний материалов приведена в Приложении Е.

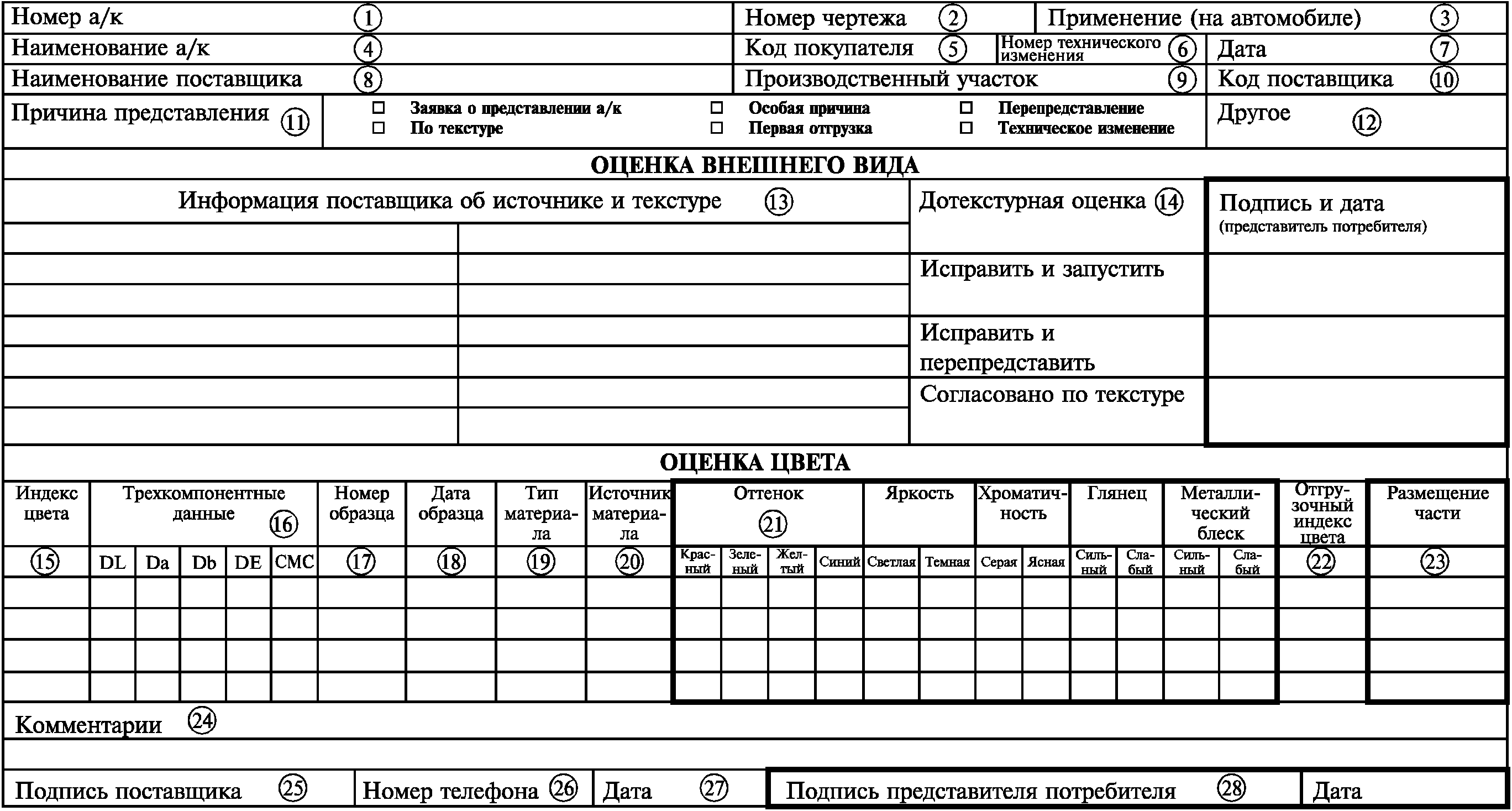

5.3.8. Для автомобильных компонентов с заданными требованиями к внешнему виду (цвету, текстуре и т.д.) поставщик должен согласовать с потребителем и утвердить отчет о согласовании внешнего вида. Форма отчета и указания по заполнению приведены в Приложении Ж.

5.4. Представление поставщиком документов и образцов, характеризующих качество технологического процесса производства автомобильного компонента

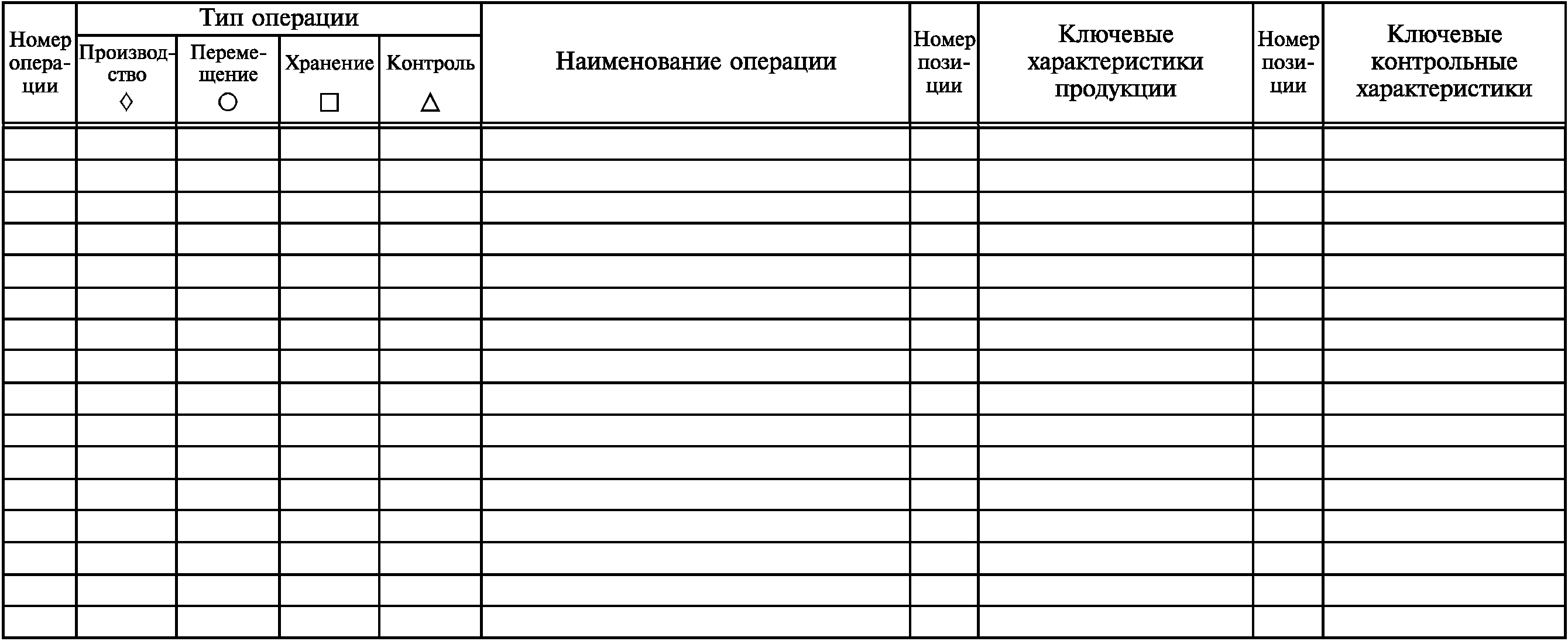

5.4.1. Поставщик должен оформить карту потока процесса, которая четко описывает этапы и последовательность производственного процесса. Форма карты потока процесса приведена в Приложении И.

В карте потока процесса поставщик должен идентифицировать ключевые характеристики автомобильного компонента и процессов его производства. Ответственность за определение ключевых характеристик несет поставщик (независимо от ответственности за проектирование конструкции). Если поставщик не несет ответственности за проектирование конструкции автомобильного компонента, он согласовывает определение ключевых характеристик автомобильного компонента со специалистами проектной организации и/или потребителя.

При определении ключевых характеристик автомобильного компонента рекомендуется также заполнить матрицу характеристик по форме Приложения К.

5.4.2. Поставщик должен провести FMEA процесса производства автомобильного компонента в соответствии с рекомендациями ГОСТ Р 51814.2. Форма протокола анализа видов, причин и последствий потенциальных дефектов процесса приведена в Приложении Л.

5.4.3. Поставщик должен провести предварительное исследование возможностей процесса по обеспечению соответствия ключевых характеристик автомобильного компонента заданным требованиям.

Для каждой из ключевых характеристик процессов производства автомобильного компонента или ключевых контрольных характеристик, измеряемых количественно, должны быть построены контрольные карты (Приложение М), проанализирована их стабильность (статистическая управляемость) и рассчитаны индексы воспроизводимости/пригодности процесса. Применение конкретного индекса должно быть предварительно согласовано с потребителем.

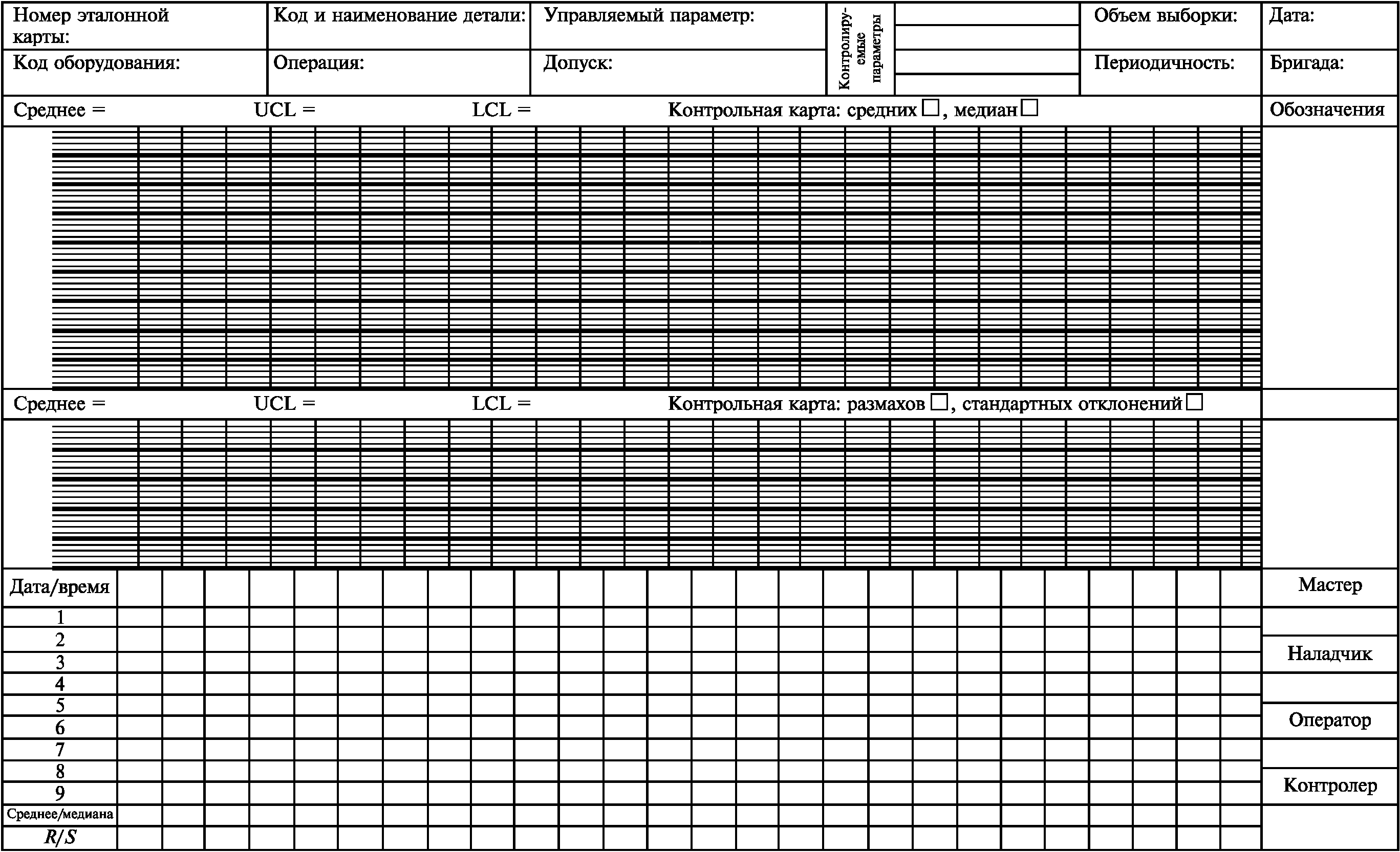

Рекомендации по выбору, построению контрольных карт и расчету индексов воспроизводимости процессов приведены в ГОСТ Р 51814.3.

Значения индексов воспроизводимости приведены в таблице 1.

Таблица 1

процесса на основе значений индексов воспроизводимости

Для нестабильных процессов, а также процессов с неприемлемыми значениями индексов должны быть разработаны и реализованы планы корректирующих действий (Приложение Н).

5.4.4. Поставщик должен идентифицировать применяемые средства измерительной техники и подтвердить их согласованность с заданными требованиями к автомобильному компоненту. Форма перечня средств измерительной техники приведена в Приложении П.

5.4.5. Поставщик должен провести анализ измерительных процессов, используемых в целях измерения или контроля ключевых характеристик автомобильного компонента или ключевых контрольных характеристик процессов по его производству. Формы контрольного листка данных для анализа измерительного процесса и протокола анализа измерительного процесса (оценка сходимости и воспроизводимости) приведены в Приложениях Р и С соответственно.

5.5. Представление поставщиком документов и образцов, характеризующих систему обеспечения качества автомобильного компонента

5.5.1. Поставщик должен документировать план управления качеством автомобильного компонента, описывающий способы, методы и средства управления ключевыми характеристиками автомобильного компонента или ключевыми контрольными характеристиками процесса по его производству. Форма плана управления качеством приведена в Приложении Т.

5.5.2. Поставщик должен предоставить результаты проведения FMEA конструкции автомобильного компонента.

Если поставщик несет ответственность за проектирование автомобильного компонента, он должен провести FMEA конструкции компонента в соответствии с требованиями ГОСТ Р 51814.2. Протокол анализа видов, причин и последствий потенциальных дефектов конструкции должен быть представлен по форме Приложения Л.

Если поставщик не несет ответственности за проектирование автомобильного компонента, при заключении договора на поставку вместе с проектными данными он должен получить от проектной организации результаты проведения FMEA конструкции.

5.5.3. Поставщик должен иметь документы, подтверждающие квалификацию лабораторий, осуществляющих контроль и испытания автомобильного компонента, а также поверку/калибровку средств измерительной техники.

Внутренняя лаборатория поставщика должна соответствовать следующим требованиям:

• система менеджмента качества лаборатории должна быть документально оформлена;
• персонал лаборатории должен иметь соответствующую квалификацию;
• порядок управления лабораторным оборудованием должен быть документально оформлен.

Независимые (коммерческие) лаборатории должны иметь аккредитацию на соответствие стандарту ИСО/МЭК 17025 или его российскому эквиваленту ГОСТ Р ИСО/МЭК 17025.

5.5.4. Поставщик должен иметь документальные подтверждения выполнения всех особых требований потребителя.

5.6. Поставщик должен оформить и хранить все перечисленные в 5.1 документы и образцы независимо от уровня представления автомобильного компонента (см. раздел 6). Все записи должны быть пригодными для чтения и содержать:

• наименование и чертежный номер автомобильного компонента;
• дату регистрации;
• признаки утверждения документов уполномоченными должностными лицами.

Формы документов, отличающиеся от регламентированных в настоящем стандарте, должны быть предварительно согласованы с потребителем.

При одобрении потребителем производства автомобильного компонента комплект документов и образцов должен храниться на предприятии поставщика до момента получения письменного указания потребителя об окончании времени действия одобрения плюс один календарный год.

При временном одобрении комплект документов и образцов должен храниться на предприятии поставщика до момента окончания времени действия одобрения производства автомобильного компонента плюс один календарный год.

5.7. Поставщик должен упаковать и маркировать предоставляемый потребителю комплект документов и образцов с соблюдением представленных ниже требований.

5.7.1. Комплект документов и образцов для PPAP должен быть упакован в отдельную тару (контейнер, ящик) и маркирован этикеткой «Образцы и документы автомобильных компонентов для PPAP» желтого цвета. Документы и образцы должны быть упакованы вместе.

5.7.2. Если несколько комплектов документов и образцов предоставляются в общем контейнере, он должен быть маркирован биркой с указанием только отправителя и получателя. Внутри общего контейнера каждый комплект документов и образцов должен быть упакован и маркирован отдельно, как установлено в 5.7.1.

6. Уровни представления документов и образцов автомобильных компонентов

6.1. Уровень представления, определяющий состав документов и образцов, передаваемых поставщиком непосредственно на предприятие потребителя, назначает потребитель в каждом конкретном случае проведения одобрения.

На выбор уровня представления влияют:

• наличие сертификата соответствия системы менеджмента качества требованиям стандартов ГОСТ Р ИСО 9001, ГОСТ Р 51814.1, QS-9000 [2], ИСО/ТУ 16949, ИСО 9001;
• влияние автомобильного компонента на безопасность, соответствие законодательным требованиям, надежность, эксплуатационные качества автомобиля, а также частота отказов аналогичных автомобильных компонентов;
• квалификация поставщика в области производства данного автомобильного компонента;
• предыдущий опыт взаимоотношений с поставщиком.

6.2 Возможны пять уровней представления документов и образцов, характеризующих производство автомобильного компонента:

1 — заявка на одобрение производства автомобильного компонента (для компонентов, влияющих на внешний вид, — дополнительно отчет о согласовании внешнего вида); предоставляется потребителю;

2 — заявка на одобрение производства автомобильного компонента, образцы и ограниченный набор подтверждающих документов; предоставляются потребителю;

3 — заявка на одобрение производства автомобильного компонента, образцы и полный набор подтверждающих документов; предоставляются потребителю;

4 — заявка на одобрение производства автомобильного компонента (без образцов) и полный набор подтверждающих документов; предоставляются потребителю;

5 — заявка на одобрение производства автомобильного компонента, образцы и полный набор подтверждающих документов; рассматриваются комиссией потребителя на предприятии поставщика.

Состав документов и образцов, передаваемых непосредственно на предприятие потребителя на каждом из уровней представления, приведен в таблице 2.

Таблица 2

Состав документов и образцов, представляемых потребителю

6.3. Первоначально для всех поставщиков автомобильных компонентов назначается уровень представления 3.

Поставщик отвечает за инициирование изменения уровня представления документов.

Потребитель вправе изменить уровень представления документов по собственной инициативе с информированием об этом поставщика.

7. Заключение об одобрении производства автомобильного компонента

7.1. По результатам испытаний образцов и рассмотрения документов, предоставленных поставщиком, потребитель может выдать заключения (таблица 3).

Таблица 3

производства автомобильного компонента

7.2. Автомобильным компонентам, получившим временное одобрение производства, присваивают один из пяти классов (таблица 4).

Таблица 4

Классы временного одобрения

7.3. При получении временного одобрения поставщик должен предпринять следующие дополнительные меры по обеспечению качества автомобильного компонента в зависимости от класса временного одобрения:

• определить несоответствующие процессы, являющиеся причиной дефектов/несоответствий компонента, несоответствий системы менеджмента качества или документов;
• определить лиц, ответственных за выполнение этих процессов;
• определить корректирующие действия по устранению причин дефектов/несоответствий;
• оформить и согласовать с потребителем рабочий лист временного одобрения по форме Приложения У (указания по заполнению формы приведены там же);
• разработать оперативный план управления качеством (Приложение Т), а также план корректирующих действий (Приложение Н);
• сообщить результаты выполнения мероприятий рабочего листа временного одобрения и результаты выполнения плана корректирующих действий в форме и с частотой, согласованными с потребителем.

Оперативный план управления качеством должен включать дополнительные виды контроля, инспекционных проверок и испытаний для выявления несоответствий в процессе производства автомобильного компонента. В зависимости от факторов, влияющих на результаты процесса (исходные материалы, оборудование, инструменты, персонал, техническое обслуживание оборудования, окружающая среда и т.д.), дополнительные виды контроля должны охватывать:

• повышенную частоту/объем выборок входного контроля, контроля в процессе производства, окончательного контроля и испытаний;
• состав субпоставщиков и поддержку/аудиты субпоставщиков;
• дополнительные пункты контроля/управления;
• совершенствование управления процессами;
• подтверждение предотвращения ошибок по известным дефектам.

7.4. До момента окончания срока действия временного одобрения поставщик должен завершить запланированные корректирующие действия, предоставить потребителю новый комплект образцов и документов и получить одобрение, разрешающее промышленную поставку автомобильного компонента.

А.1. Заявка на одобрение производства автомобильного компонента (а/к)

1. Наименование а/к 2. Номер а/к

3. Подпадает под нормы безопасности или

правительственные акты ☐ Да ☐ Нет 4. Номер технического Дата изменения

5. Дополнительные технические изменения Дата

6. Номер чертежа 7. Номер закупочного заказа 8. Вес кг

9. Номер контрольного 10. Номер его технического изменения Дата приспособления

Информация о производстве поставщика Информация о представлении

11. Наименование поставщика: Его код: 13. ☐ Размеры ☐ Материалы/Функции ☐ Внешний вид

                                    14. <a id="p100229"></a>Потребитель

12. Адрес: Улица Дом 15. Покупатель/Код покупателя

Город/Почтовый код 16. Применение

17. Причина представления ☐ Первоначальное представление ☐ Изменение субпоставщика/материала субпоставщика ☐ Разногласия по компоненту ☐ Изменение методик контроля ☐ Технические изменения компонента ☐ Возобновление производства после перерыва более 12 мес ☐ Замена конструкции/материала ☐ Перенос оборудования/оснастки ☐ Измененная/модифицированная ☐ Приостановление отгрузки оснастка по причинам качества ☐ Изменение технологии производства ☐ Другое — пожалуйста, поясните

18. Требуемый уровень представления (отметить один)

☐ 1 — заявка (для назначенных а/к — дополнительно отчет о согласовании внешнего вида) (предоставляется потребителю)

☐ 2 — заявка, образцы и ограниченный набор подтверждающих документов (предоставляются потребителю)

☐ 3 — заявка, образцы и полный набор подтверждающих документов (предоставляются потребителю)

☐ 4 — заявка (без образцов) и полный набор подтверждающих документов (предоставляются потребителю)

☐ 5 — заявка, образцы и полный набор подтверждающих документов (рассматриваются на предприятии поставщика)

19. Результаты представления

Результаты по ☐ измерениям размеров ☐ испытаниям материалов и функций ☐ критериям внешнего вида ☐ статистические данные о процессе

20. Результаты соответствуют всем заданным требованиям: ☐ Да ☐ Нет (Если «Нет» — требуются пояснения)

Заявление

Настоящим  документом  подтверждаю,  что  образцы,  предоставленные  с этой
заявкой,   являются   представительными   образцами   наших   автомобильных
компонентов,  изготовленных  в  соответствии  с  заданными требованиями, из
материалов,  определенных этими спецификациями на серийном оборудовании, по
основному   технологическому   процессу,   без   каких-либо  дополнительных
операций,  не  входящих  в  основной  технологический  процесс. Подтверждаю

также, что документальное подтверждение такого соответствия имеется в файле и доступно для ознакомления.

21. Объяснения/комментарии Ф.И.О. Должность № телефона Факс

22. Подпись ответственного от поставщика Дата

ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ ПОТРЕБИТЕЛЕМ

Решение, принятое Другое: функциональное по заявке: ☐ Согласовано согласование а/к: ☐ Согласовано ☐ Отклонено ☐ Отклонено Ф.И.О. ответственного должностного лица Подпись Дата

А.2. Указания по заполнению заявки на одобрение производства автомобильного компонента (а/к)

В указаниях по заполнению отдельных полей заявки на одобрение производства автомобильных компонентов нумерация совпадает с нумерацией разделов формы.

А.2.1. Раздел «Информация об автомобильном компоненте»

1 — наименование автомобильного компонента в контракте на поставку;

2 — номер, присвоенный автомобильному компоненту в базе данных потребителя;

3 — отметить «Да», если автомобильный компонент подпадает под нормы безопасности или другие правительственные акты (указано на чертеже автомобильного компонента), или «Нет»;

4 — номер технического изменения/извещения автомобильного компонента и дата его утверждения;

5 — дополнительные технические изменения и дата последнего утверждения: перечислить все утвержденные технические изменения, еще не включенные в чертеж, но воплощенные в автомобильном компоненте, а также дату последнего утверждения;

6 — номер конструкторского документа, где установлены требования к представленному автомобильному компоненту;

7 — номер контракта с потребителем на поставку автомобильного компонента;

8 — действительная масса в килограммах с точностью до третьего десятичного знака;

9 — номер контрольного приспособления, если такое приспособление применяется для размерного контроля;

10 — номер технического изменения и дата утверждения контрольного приспособления.

А.2.2. Раздел «Информация о производстве поставщика»

11 — наименование и код, присвоенный поставщику в базе данных потребителя;

12 — полный адрес производственного участка, где продукция была изготовлена.

А.2.3. Раздел «Информация о представлении»

13 — отметить клетку (одну или несколько), соответствующую типу представления;

14 — наименование корпорации и подразделения (оперативной группы) конечного потребителя;

15 — наименование и код покупателя автомобильного компонента;

16 — год модели, тип транспортного средства или мотора, трансмиссии и т.д.

А.2.4. Раздел «Причина представления»

17 — отметить клетку, соответствующую причине проведения одобрения производства автомобильного компонента (4.1 настоящего стандарта). Если указана клетка «Другое», добавить детали.

А.2.5. Раздел «Требуемый уровень представления»

18 — уровень представления, требуемый потребителем.

А.2.6. Раздел «Результаты представления»

19 — отметить клетки, соответствующие представленным документам (измерение размеров, испытания материалов/технических характеристик, оценка внешнего вида или статистические данные о процессе производства);

20 — отметить клетку «Да» или «Нет». Если «Нет», внести пояснения.

А.2.7. Раздел «Заявление»

21 — комментарии: любые поясняющие детали по результатам, приведенным в представлении, при необходимости может быть прикреплена дополнительная информация;

22 — Ф.И.О., должность, номер контактного телефона и факса ответственного (контактного) лица поставщика после проверки того, что результаты показывают соответствие всем требованиям потребителя, и вся требуемая документация имеется.

А.2.8. Раздел «Только для использования потребителем»

Оставить пустым.

Лист из

В.1. Результаты измерений размеров

Лист из

В.2. Результаты координатных измерений

Лист ____ из ____

Лист из

Д.1. Согласование инженерного анализа технических характеристик

Д.2. Указания по заполнению согласования инженерного анализа технических характеристик

В указаниях по заполнению отдельных полей согласования инженерного анализа технических характеристик нумерация совпадает с нумерацией, обведенной окружностью разделов формы Д.1.

Схема заполнения согласования инженерного анализа технических характеристик:

1 — номер, присвоенный автомобильному компоненту в базе данных потребителя;

2 — наименование поставщика;

3 — наименование автомобильного компонента в контракте на поставку;

4 — код, присвоенный поставщику в базе данных потребителя;

5 — применение: год модели, тип транспортного средства или мотора, трансмиссии и т.д.;

6 — номер технического изменения автомобильного компонента;

7 — номер заказа на техническую работу;

8 и 9 — конструкторский документ, где установлены требования к представленному автомобильному компоненту и дата утверждения чертежа;

10 — указать, соответствует ли автомобильный компонент всем техническим эксплуатационным требованиям. Если нет, обратиться к разделу IV этой формы;

11 — комментарии: привести комментарии, если требуется;

12 — для автомобильных компонентов, не соответствующих техническим требованиям, поставщик должен документировать несоответствие в рабочем листе временного одобрения и следовать процессу временного одобрения;

13 — должность и фамилия, имя, отчество инженера потребителя по продукту; заполняется потребителем;

14 — номер телефона инженера потребителя по продукту; заполняется потребителем;

15 — подпись инженера потребителя по продукту; заполняется потребителем;

16 — дата подписания согласования инженерного анализа технических характеристик инженером потребителя по продукту; заполняется потребителем;

17 — технический код инженера потребителя по продукту; заполняется потребителем;

18 — схема взаимодействия между поставщиком и потребителем в случае оформления согласования инженерного анализа технических характеристик.

Лист из

Ж.1. Отчет о согласовании внешнего вида

Ж.2. Указания по заполнению отчета о согласовании внешнего вида

В указаниях по заполнению отдельных полей отчета о согласовании внешнего вида нумерация совпадает с нумерацией, обведенной окружностью, разделов формы Ж.1.

Схема заполнения отчета о согласовании внешнего вида:

1 — номер, присвоенный автомобильному компоненту в базе данных потребителя;

2 — номер конструкторского документа, где установлены требования к представленному автомобильному компоненту;

3 — указать год модели, тип транспортного средства или мотора, трансмиссии и т.д.;

4 — наименование автомобильного компонента в контракте на поставку;

5 — указать код покупателя автомобильного компонента;

6, 7 — указать номер технического изменения автомобильного компонента и дату его утверждения;

8 — наименование поставщика;

9 — указать полный адрес производственного участка, где продукция была изготовлена;

10 — код, присвоенный поставщику в базе данных потребителя;

11 — отметить клетку, объясняющую причину данного представления;

12 — если отмечена причина «Другое», пояснить;

13 — перечислить виды обработки внешней поверхности, происхождение шероховатости, вид(ы) шероховатости и образцы шероховатости и глянца, используемые для проверки автомобильного компонента;

14 — заполняется потребителем;

15 — использовать буквенно-цифровую или цифровую идентификацию цвета;

16 — привести числовые (колориметрические) данные представляемого автомобильного компонента по сравнению с признанным потребителем образцом;

17 — ввести буквенно-цифровую идентификацию образца;

18 — ввести дату утверждения образца;

19 — определить отделку внешней поверхности и основания (например, краска/грунт);

20 — определить поставщиков для внешнего покрытия и основания;

21 — визуальная оценка; заполняется потребителем;

22 — индекс цвета или номер цвета;

23 — заполняется потребителем (принято или отклонено);

24 — общие комментарии поставщика или потребителя (не обязательны);

25 — подпись, 26 — номер телефона поставщика и 27 — дата: подтверждение поставщиком, что информация документа точна и соответствует всем установленным требованиям;

28 — утверждающая подпись; заполняется потребителем.

Номер а/к _______________________ Дата Редакция __________ _________________

Наименование а/к ________________ Разработал Лист ____ из ______ ______________

Лист из

Код/номер протокола FMEA

Объект анализа ________________    Служба, ответственная                  Лист ____ из ____
Вид а/к, год выпуска __________    за проведение FMEA ________________
Изготовитель конечной              Планируемые сроки проведения FMEA      Ответственный __________
продукции _____________________    начало ________ окончание _________
Область применения:                                                       Члены команды __________

Проектирование ☐ конструкции ☐ Действительные сроки проведения FMEA ________________________ совершенствование ☐ начало ________ окончание _________ технологического процесса ☐

Управление несоответствующей продукцией ☐

┌──────┬──────┬───────┬────┬──────────┬────┬───────────┬────┬───┬──────┬──────┬──────────────────┐
<pre class="legal-pre">│Компо-│Вид   │Послед-│Балл│Потенци-  │Балл│Первона-   │Балл│ П │Реко- │Ответ-│Результаты работы │
│нент/ │потен-│ствие  │ S  │альная    │ O  │чально     │ D  │ Ч │менду-│ствен-├────────┬─────────┤
│Функ- │циаль-│потен- │    │причина(ы)│    │предложен- │    │ Р │емое  │ность │Предпри-│  Новые  │
│ция   │ного  │циаль- │    │или меха- │    │ные меры по│    │   │изме- │и     │нятые   │значения │
│      │дефек-│ного   │    │низм(ы)   │    │обнаружению│    │   │нение │наме- │действия│ баллов  │
│      │та    │дефекта│    │дефекта   │    │дефекта    │    │   │      │ченная│(измене-├─┬─┬─┬───┤
│      │      │       │    │          │    │(причины)  │    │   │      │дата  │ния)    │S│O│D│ПЧР│</pre>
├──────┼──────┼───────┼────┼──────────┼────┼───────────┼────┼───┼──────┼──────┼────────┼─┼─┼─┼───┤
├──────┼──────┼───────┼────┼──────────┼────┼───────────┼────┼───┼──────┼──────┼────────┼─┼─┼─┼───┤
├──────┼──────┼───────┼────┼──────────┼────┼───────────┼────┼───┼──────┼──────┼────────┼─┼─┼─┼───┤
└──────┴──────┴───────┴────┴──────────┴────┴───────────┴────┴───┴──────┴──────┴────────┴─┴─┴─┴───┘

Примечание. Рекомендуемые изменения необходимы при \text{ПЧР }>\text{ПЧР}_{\text{гр}} . В этом случае конструкция и (или) производственный процесс должны быть изменены по отношению к первоначально предложенным с целью снижения значений баллов O и D, а иногда и S. При FMEA конструкции рекомендуемые изменения могут касаться первоначальной конструкции или (и) первоначально предлагаемого к рассмотрению производственного процесса.

Вид контрольной карты: \overline{X} - S\square \tilde{X} - R\square \overline{X} - R\square

Наименование проблемы Отчет о несоответствии N

Начальная дата

Участники команды                      Телефон             Факс
                                       Телефон             Факс
                                       Телефон             Факс

Исполнитель: Согласовано: Дата:

Лист из

Окончательные результаты расчетов и выводы представлены в Протоколе анализа

сходимости и воспроизводимости N         от "  "         200  г.

Расчеты произвел:           Измерения выполнили:     2)

                                                    Должность, подпись,
                                                          Ф.И.О.

                            1)                       3)
    Должность, подпись,        Должность, подпись,      Должность, подпись,
          Ф.И.О.                     Ф.И.О.                   Ф.И.О.
"  "              200  г.

F_{\alpha}(k_{1},k_{2}) = F = MS_{\text{взаимод}.}/MS_{\text{оборуд}.} =

Вывод — взаимодействие между оператором и образцом

\%R\&R_{SL} = \%R\&R_{TV} =

Рекомендации по оценке

Приложение Т (обязательное)

План управления качеством

Приложение У (обязательное)

ФОРМА РАБОЧЕГО ЛИСТА ВРЕМЕННОГО ОДОБРЕНИЯ И УКАЗАНИЯ ПО ЕГО ЗАПОЛНЕНИЮ

У.1. Рабочий лист временного одобрения

У.2. Указания по заполнению рабочего листа временного одобрения
