НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

ПРИБОРЫ ХОЛОДИЛЬНЫЕ БЫТОВЫЕ И АНАЛОГИЧНЫЕ

ПОКАЗАТЕЛИ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ И МЕТОДЫ ОПРЕДЕЛЕНИЯ

Energy efficiency. Household refrigeration appliances and similar. Indicators of energy efficiency and determination methods

ГОСТ Р 51565-2012

ОКС 97.040.30

Дата введения
1 января 2014 года

Предисловие

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе Директивы № 1060/2010.

2. Внесен Техническим комитетом по стандартизации ТК 039 «Энергосбережение, энергетическая эффективность, энергоменеджмент».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2012 г. № 387-ст.

4. В настоящем стандарте реализованы положения Директивы № 1060/2010 от 28 сентября 2010 г. в дополнение к Директиве 2010/30/ЕС Европейского парламента и Совета ЕС относительно маркировки энергоэффективности бытовых холодильных приборов.

5. Взамен ГОСТ Р 51565-2000.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).

Введение

Проблемы обеспечения международной энергетической и экологической безопасности, в том числе энергетической эффективности и загрязнения окружающей среды, в настоящее время являются приоритетными для мирового сообщества и предметом активного международного диалога. Задачи энергосбережения, повышения энергетической и экологической эффективности носят международный характер.

Стандарт распространяется на электрические холодильные приборы компрессионного и абсорбционного типа, предназначенные для хранения и/или замораживания пищевых продуктов в бытовых условиях.

Находящиеся в эксплуатации бытовые электроприборы имеют высокий коэффициент удельного энергопотребления (УЭП), однако выпускаемые в настоящее время холодильники характеризуются низким УЭП и более высокой энергетической эффективностью. В 2007 г. большинство холодильников, проданных в Российской Федерации (87%), соответствовали как минимум классу B по шкале энергетической эффективности, принятой в Европейском Союзе.

1. Область применения

Настоящий стандарт распространяется на бытовые электрические холодильные приборы компрессионного и абсорбционного типа, предназначенные для хранения и/или замораживания пищевых продуктов в бытовых условиях, в том числе на приборы с внутренней принудительной циркуляцией воздуха и системой без образования инея (система фрост-фри).

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р ИСО 51401-99. Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью

ГОСТ Р МЭК 62552-2011. Приборы бытовые холодильные. Характеристики и методы испытаний

ГОСТ 16317-87. Приборы холодильные электрические бытовые. Общие технические условия.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины, определения и условные обозначения по ГОСТ 16317 и ГОСТ Р МЭК 62552.

4. Классы энергетической эффективности

4.1. Для обозначения энергетической эффективности холодильных приборов в зависимости от ее индекса установлены классы (по возрастанию) от A+++ до G, действующие до 30 июня 2014 г. и с 1 июля 2014 г., согласно таблицам 1 и 2 соответственно.

Таблица 1

Класс энергетической эффективности Индекс энергетической эффективности (EEI), %
A+++ (наиболее эффективный) EEI < 22
A++ 22 \leq EEI < 33
A+ 33 \leq EEI < 44
A 44 \leq EEI < 55
B 55 \leq EEI < 75
C 75 \leq EEI < 95
D 95 \leq EEI < 110
E 110 \leq EEI < 125
F 125 \leq EEI < 150
G (наименее эффективный) EEI \geq 150

Таблица 2

Класс энергетической эффективности Индекс энергетической эффективности (EEI), %
A+++ (наиболее эффективный) EEI < 22
A++ 22 \leq EEI < 33
A+ 33 \leq EEI < 42
A 42 \leq EEI < 55
B 55 \leq EEI < 75
C 75 \leq EEI < 95
D 95 \leq EEI < 110
E 110 \leq EEI < 125
F 125 \leq EEI < 150
G (наименее эффективный) EEI \geq 150

4.2 Индекс энергетической эффективности EEI определяют по формуле и округляют до первого целого числа:

EEI = \_\_\_\_ \frac{E_{\text{факт}}}{E_{\text{станд}}} \_\_\_\_ \cdot 100 , (1)

где E_{\text{факт}} — фактическое годовое потребление электроэнергии холодильным прибором, кВт x ч;

E_{\text{станд}} — стандартное годовое потребление электроэнергии для холодильного прибора данного типа, определяемое методом расчета, кВт x ч.

4.3. Стандартное годовое потребление электроэнергии холодильным прибором E_{\text{станд}} , кВт x ч, определяют по формуле и округляют до сотых:

4. Классы энергетической эффективности , (2)

где n — количество камер (отделений), шт.;

V_{c} — объем емкости хранения камеры (отделения), л;

T_{c} — номинальная температура камеры (отделения), °C, см. таблицу 3;

FF, CC и BI — коэффициенты коррекции объема, указанные в таблице 4.

Таблица 3

Тип холодильного прибораТемпература самой холодной камеры (отделения) прибора, °CM_{\alpha}N_{\alpha}
Холодильник без НТО> -60,233245
Холодильник без НТО с камерой (отделением) для охлажденных продуктов> -60,233245
Холодильник с НТО без звездочек> -60,233245
Холодильник с НТО\leq -6*0,643191
\leq -12**0,450245
\leq -18***/*(***)0,777303
Холодильник с морозильной камерой (отделением) I и II типов\leq -18***/*(***)0,777303
Морозильник типа шкаф\leq -18*(***)0,539315
Морозильник типа ларь\leq -18*(***)0,472286
Примечания
1. *, **, ***, *(***) — идентификационные символы маркировки камер (отделений) холодильного прибора — по ГОСТ 16317 и ГОСТ Р МЭК 62552.
2. Для многодверных холодильных приборов коэффициенты M_{\alpha} и N_{\alpha} следует выбирать в зависимости от самой холодной камеры (отделения) прибора.
3. Холодильный прибор с камерой (отделением) для хранения замороженных продуктов при температуре минус 18 °C или ниже следует рассматривать как холодильники с морозильной камерой (отделением) *(***) I и II типов.
4. НТО — низкотемпературное отделение.

Таблица 4

Поправочный коэффициентЗначениеУсловие применения коэффициента
FF (система без образования инея) (ненамораживающая)1,2Для холодильных приборов с камерами (отделениями) для хранения замороженных продуктов с системой без образования инея
1Для прочих холодильных приборов
CC (климатический класс)1,2Для холодильных приборов тропического климатического класса (T)
1,1Для холодильных приборов субтропического климатического класса (ST)
1Для прочих холодильных приборов
BI (встраиваемые приборы)1,2Холодильные приборы встраиваемого типа шириной менее 58 см
1Для прочих холодильных приборов
CH (отделение для охлажденных продуктов)50 кВт \cdot ч/годДля холодильных приборов с камерой (отделением) для охлажденных продуктов объемом не менее 15 л
0Для прочих холодильных приборов
Примечания
1. FF — фактор коррекции объема для систем без образования инея в камерах (отделениях).
2. CC — фактор коррекции объема для данного климатического класса. Если холодильный прибор подходит под определение более одного климатического класса, то для расчета эквивалентного объема используется класс с самым высоким коэффициентом коррекции.
3. BI — фактор коррекции объема для встраиваемых приборов.

Значения коэффициентов M_{\alpha} , N_{\alpha} и FF, CC, BI, CH для различных типов холодильных приборов приведены в таблицах 3 и 4 соответственно.

4.4. Фактическое годовое потребление электроэнергии холодильным прибором E_{\text{факт}} , кВт/ч, определяют по формуле и округляют до сотых:

E_{\text{факт}} = E_{\text{факт}}^{\text{сут}} \cdot 365 , (3)

где E_{\text{факт}}^{\text{сут}} — фактическое суточное потребление электроэнергии.

4.4.1. Фактическое суточное потребление электроэнергии в зависимости от категории прибора определяют по методам, изложенным в ГОСТ Р МЭК 62552.

Примечание. Фактическое суточное потребление электроэнергии холодильными приборами класса T также устанавливают при температуре окружающей среды 25 °C.

4.4.2. Корректированный уровень звуковой мощности холодильного прибора определяют по ГОСТ Р ИСО 51401.

5. Этикетка эффективности холодильного прибора

5.1 Этикетка эффективности должна содержать следующие сведения о холодильном приборе:

  • наименование или торговую марку предприятия-изготовителя (I);
  • обозначение модели (II);
  • класс энергетической эффективности (III);
  • действительное (номинальное) значение энергопотребления в соответствии со стандартами, кВт x ч в год (365 дней по 24 ч) (IV);
  • суммарный объем камер (отделений) для хранения продуктов с рабочей t_{cp}> - 6^{\circ}C , л (округляется до целого числа) (V);
  • суммарный объем низкотемпературных камер (отделений) с рабочей t_{cp} \leq - 6^{\circ}C , л (округляется до целого числа). Маркировка идентификационным символом «звездочка» (*) обозначает температурные характеристики самого холодного низкотемпературного отделения. При отсутствии такой камеры (отделения) вместо величины указывается символ L, а место для звездочек остается пустым (VI);
  • корректированный уровень звуковой мощности, дБА (при необходимости) (VII).

5.2. Примеры заполнения этикеток энергетической эффективности приведены в Приложении А.

Приложение А
(обязательное)

ВИД ЭТИКЕТКИ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ
ХОЛОДИЛЬНОГО ПРИБОРА

А.1. Вид этикетки энергетической эффективности холодильного прибора, классифицированного от A+++ до C, приведен на рисунке А.1.

5. Этикетка эффективности холодильного прибора

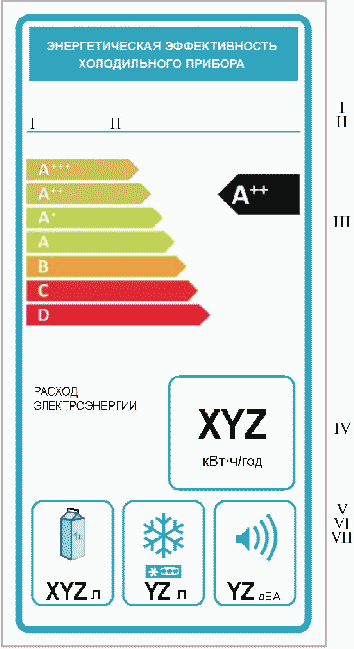

Рисунок А.1. Вид этикетки энергетической эффективности

холодильного прибора, классифицированного от A+++ до C

Примечание. Заполнение позиций I — VII в этикетке энергетической эффективности в соответствии с 5.1 настоящего стандарта.

А.2. Вид этикетки энергетической эффективности холодильного прибора, классифицированного от D до G, приведен на рисунке А.2.

5. Этикетка эффективности холодильного прибора

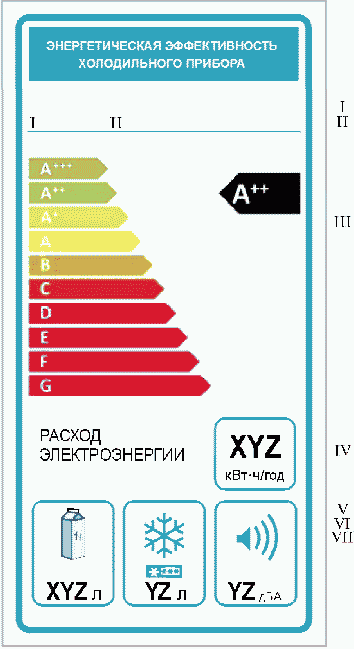

Рисунок А.2. Вид этикетки энергетической эффективности
холодильного прибора, классифицированного от D до G

А.3. Дизайн и требования к оформлению этикетки энергетической эффективности холодильного прибора, классифицированного от A+++ до C

Этикетка энергетической эффективности холодильного прибора, классифицированного от A+++ до C (дизайн приведен на рисунке А.3), должна быть оформлена в соответствии со следующими требованиями.

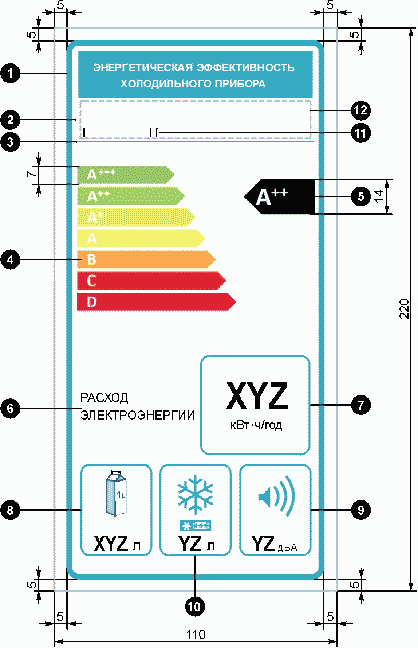

5. Этикетка эффективности холодильного прибора

Рисунок А.3. Дизайн этикетки энергетической эффективности
холодильного прибора, классифицированного от A+++ до C

А.3.1. Размер этикетки не менее 110 x 220 мм. Если она имеет бульшие размеры, то пропорции должны быть сохранены.

А.3.2. Фон этикетки энергетической эффективности — белый.

А.3.3. При оформлении этикетки можно использовать следующие цвета: голубой, пурпурный, желтый, черный.

Пример - Условное обозначение цвета элемента этикетки энергетической эффективности: 00-70-X-00: 0% голубого, 70% пурпурного, 100% желтого, 0% черного.

А.3.4. Этикетка должна содержать следующие элементы:

  1. отступы от контурных линий: 5 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;

  2. наименование — цвет 100% голубой — размер: 92 x 17 мм;

  3. отступ от границы логотипа: 1 пт — цвет 100% голубой — длина 92,5 мм;

  4. указатели (стрелки) этикетки — размеры указателей: 7 мм с интервалами 0,75 мм — цвета:

высший класс X-00-X-00: 100% голубого; 0% пурпурного; 100% желтого; 0% черного;

второй класс 70-00-X-00: 70% голубого; 0% пурпурного; 100% желтого; 0% черного;

третий класс 30-00-X-00: 30% голубого; 0% пурпурного; 100% желтого; 0% черного;

четвертый класс 00-00-X-00: 0% голубого; 0% пурпурного; 100% желтого; 0% черного;

пятый класс 00-30-X-00: 0% голубого; 30% пурпурного; 100% желтого; 0% черного;

шестой класс 00-70-X-00: 0% голубого; 70% пурпурного; 100% желтого; 0% черного;

низший класс 00-X-X-00: 0% голубого; 100% пурпурного; 100% желтого; 0% черного.

  1. Класс энергетической эффективности:
  • размер: ширина (расстояние) 26 мм, высота 14 мм, цвет 100% черный;
  • текст: шрифт Calibri 29 пт, заглавные буквы, цвет белый; символы «+» — шрифт Calibri 18 пт, заглавные буквы, выровненные в один ряд.

  1. Расход электроэнергии — текст: шрифт Calibri 11 пт, заглавные буквы, цвет 100% черный.

  2. Годовое потребление электроэнергии:

  • контурная линия: 3 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;
  • количественное значение: шрифт Calibri 45 пт, цвет 100% черный;
  • вторая линия (размерность): шрифт Calibri 17 пт, цвет 100% черный.
  1. Суммарный объем камер (отделений) для хранения продуктов с рабочей t_{cp}> - 6^{\circ}C :
  • контурная линия: 3 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;
  • количественное значение: шрифт Calibri 45 пт, цвет 100% черный, Calibri 17 пт, 100% черный.
  1. Корректированный уровень звуковой мощности:
  • контурная линия: 3 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;
  • количественное значение: шрифт Calibri 45 пт, цвет 100% черный, Calibri 17 пт, 100% черный.
  1. Суммарный объем низкотемпературных отделений с рабочей t_{cp} \leq - 6^{\circ}C :
  • контурная линия: 3 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;
  • количественное значение: шрифт Calibri 45 пт, цвет 100% черный, Calibri 17 пт, 100% черный.
  1. Наименование или торговая марка предприятия-изготовителя.
  2. Обозначение модели.

Примечание. Элементы 11 и 12 этикетки должны быть расположены на площади 90 x 15 мм.

А.4. Дизайн и требования к оформлению этикетки энергетической эффективности холодильного прибора, классифицированного от D до G

Этикетка энергетической эффективности холодильного прибора, классифицированного от D до G (дизайн приведен на рисунке А.4), должна быть оформлена в соответствии с требованиями А.3 настоящего приложения, за исключением следующего.

5. Этикетка эффективности холодильного прибора

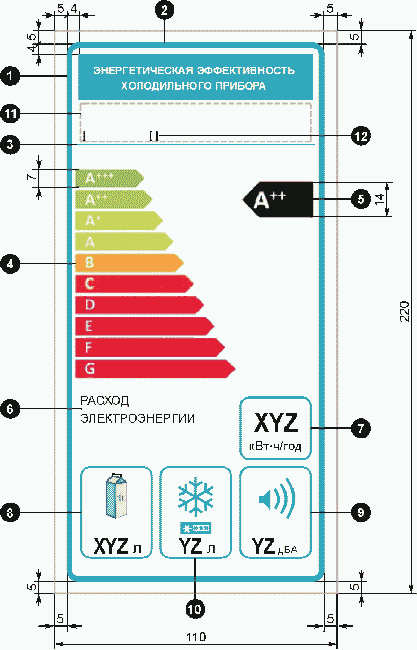

Рисунок А.4. Дизайн этикетки энергетической эффективности
холодильного прибора, классифицированного от D до G

А.3.4. 7) Замена

  1. Годовое потребление электроэнергии:
  • контурная линия: 3 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;
  • количественное значение: шрифт Calibri 32 пт, цвет 100% черный;
  • вторая линия (размерность): шрифт Calibri 14 пт, цвет 100% черный.

А.5. Дизайн и требования к оформлению этикетки энергетической эффективности холодильного прибора, предназначенного для хранения вина

Этикетка энергетической эффективности холодильного прибора, предназначенного для хранения вина (дизайн приведен на рисунке А.5), должна быть оформлена в соответствии со следующими требованиями.

5. Этикетка эффективности холодильного прибора

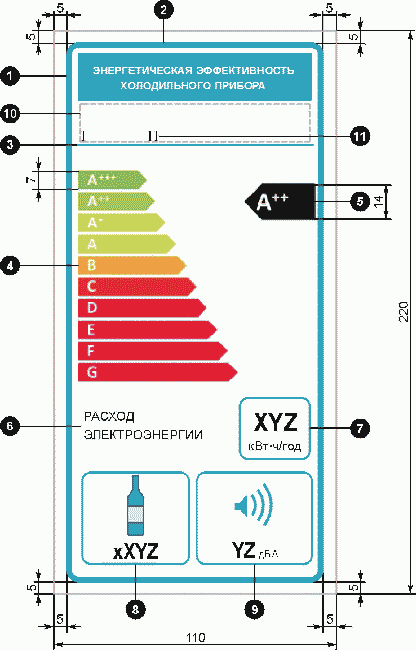

Рисунок А.5. Дизайн этикетки энергетической эффективности
холодильного прибора, предназначенного для хранения вина

А.5.1. Размер этикетки должен быть не менее 110 x 220 мм. Если она имеет большие размеры, то пропорции должны быть сохранены.

А.5.2. Фон этикетки энергетической эффективности — белый.

А.5.3. При оформлении этикетки энергетической эффективности можно использовать следующие цвета: голубой, пурпурный, желтый, черный.

Пример - Условное обозначение цвета элемента этикетки энергетической эффективности: 00-70-X-00: 0% голубого, 70% пурпурного, 100% желтого, 0% черного.

А.5.4. Этикетка должна содержать следующие элементы:

  1. отступы от контурных линий: 5 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;

  2. наименование — цвет 100% голубой — размер: 92 x 17 мм;

  3. отступ от границы подлоготипа: 1 пт — цвет 100% голубой — длина 92,5 мм;

  4. указатели (стрелки) этикетки, размеры указателей: 7 мм с интервалами 0,75 мм — цвета:

высший класс X-00-X-00: 100% голубого; 0% пурпурного; 100% желтого; 0% черного;

второй класс 70-00-X-00: 70% голубого; 0% пурпурного; 100% желтого; 0% черного;

третий класс 30-00-X-00: 30% голубого; 0% пурпурного; 100% желтого; 0% черного;

четвертый класс 00-00-X-00: 0% голубого; 0% пурпурного; 100% желтого; 0% черного;

пятый класс 00-30-X-00: 0% голубого; 30% пурпурного; 100% желтого; 0% черного;

шестой класс 00-70-X-00: 0% голубого; 70% пурпурного; 100% желтого; 0% черного;

низший класс 00-X-X-00: 0% голубого; 100% пурпурного; 100% желтого; 0% черного.

  1. Класс энергетической эффективности:
  • размер: ширина (расстояние) 26 мм, высота 14 мм, цвет 100% черный;
  • текст: шрифт Calibri 29 пт, заглавные буквы, цвет белый; символы «+» — шрифт Calibri 18 пт, заглавные буквы, выровненные в один ряд.

  1. Расход электроэнергии — текст: шрифт Calibri 11 пт, заглавные буквы, цвет 100% черный.

  2. Годовое потребление электроэнергии:

  • контурная линия: 3 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;
  • количественное значение: шрифт Calibri 45 пт, цвет 100% черный;
  • вторая линия (размерность): шрифт Calibri 17 пт, цвет 100% черный.
  1. Номинальная емкость в количестве стандартных винных бутылок:
  • контурная линия: 3 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;
  • количественное значение: шрифт Calibri 28 пт, цвет 100% черный, Calibri 15 пт, 100% черный.
  1. Корректированный уровень звуковой мощности:
  • контурная линия: 2 пт — цвет 100% голубой — углы закругленные: радиус 3,5 мм;
  • количественное значение: шрифт Calibri 25 пт, цвет 100% черный, Calibri 17 пт, 100% черный.
  1. Наименование или торговая марка предприятия-изготовителя.
  2. Обозначение модели.

Примечание. Элементы 10 и 11 этикетки должны быть расположены на площади 90 x 15 мм.
