ГОСТ Р 50995.0.1-96. Государственный стандарт Российской Федерации. Технологическое обеспечение создания продукции. Основные положения
(утв. и введен в действие Постановлением Госстандарта РФ от 11.12.1996 № 673)
от 11 декабря 1996 г. № 673
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ СОЗДАНИЯ ПРОДУКЦИИ
Technological support for products development and production. Basic principles
1 июля 1997 года
Предисловие
1. Разработан и внесен Техническим комитетом ТК 210 «Технологическое обеспечение создания изделий» Госстандарта России и государственным предприятием «НПО Техномаш».
2. Утвержден и введен в действие Постановлением Госстандарта России от 11 декабря 1996 г. № 673.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает основные положения, структуру и организацию работ технологического обеспечения создания продукции машиностроения и приборостроения.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 1.0-92. Государственная система стандартизации Российской Федерации. Основные положения
ГОСТ Р 15.000-94. СРПП. Основные положения
ГОСТ Р ИСО 9001-96. Системы качества. Модель обеспечения качества при проектировании, разработке, производстве, монтаже и обслуживании
ГОСТ Р ИСО 9002-96. Системы качества. Модель обеспечения качества при производстве, монтаже и обслуживании
ГОСТ Р ИСО 9003-96. Системы качества. Модель обеспечения качества при контроле и испытаниях готовой продукции.
3. ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ
В настоящем стандарте использованы следующие сокращения:
ЕСКД — Единая система конструкторской документации;
ЕСТД — Единая система технологической документации;
КТП — конструкторско-технологическая проблема;
КТР — конструкторско-технологическое решение;
НИОТР — научно-исследовательская и опытно-технологическая работы;
ПОТР — прогнозирование и оценка технологической реализуемости;
ПЭОТ — программа экспериментальной отработки технологии;
СРПП — Система разработки и постановки продукции на производство;
СТО — средства технологического оснащения;
ТО — технологическое обеспечение создания продукции;
ТОП — технологическое обеспечение установившегося производства;
ТОПР — технологическое обеспечение проектирования;
ТПП — технологическая подготовка производства;
ТППБ — технологическое перевооружение производственной базы.
4. ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют следующие термины:
4.1. Технологическое обеспечение создания продукции — установленная комплексом взаимосвязанных государственных стандартов организационно-техническая система, обеспечивающая организационное, информационное и техническое единство технологических работ, выполняемых на стадиях разработки и производства продукции, на основе представления конструкции и технологии получения продукции как совокупности единых конструкторско-технологических решений.
4.2. Конструкторско-технологическое решение — реализованное в производстве комплексное инженерное решение по перспективной конструкции материала, детали, сборочной единицы, составной части или продукции в целом и прогрессивному методу ее реализации в производстве.
4.3. Описание КТР — зарегистрированная на определенном носителе информация о конструкции и конкретных технологических методах реализации в производстве заданных для этой конструкции требований.
5. ОБЩИЕ ПОЛОЖЕНИЯ
5.1. Целью ТО является формирование организационно-методической основы технологического обеспечения разработки, подготовки и освоения производства продукции требуемого уровня качества, надежности и оптимальной стоимости в условиях постоянного повышения сложности и быстрой сменяемости новых поколений техники.
5.2 Основными задачами ТО являются:
- технологическое обоснование возможности разработки и производства конкурентоспособной продукции;
- обеспечение технологической реализуемости продукции в производстве в процессе ее разработки;
- отработка технологии получения продукции до начала ее производства;
- своевременное обеспечение необходимости технологическими сведениями информационных, материально-технических и организационно-экономических процессов подготовки производства;
- своевременное обеспечение готовности производственных и испытательных мощностей к изготовлению продукции в требуемом объеме;
- обеспечение технологической готовности производства к изготовлению продукции в соответствии с требованиями конкретного заказчика (потребителя) или рынка данного класса продукции;
- обеспечение стабильности технологии в установившемся производстве;
- обеспечение требований сертификации систем качества продукции и производства в части технологии.
5.3 Основные положения ТО состоят в следующем:
- конструкторские, технологические и производственные характеристики продукции рассматривают как равнозначные составляющие при формировании решений по разработке и производству продукции;
- разработка продукции предполагает алгоритм, при котором вначале для каждого варианта конструкции по критериям затрат, качества и надежности определяют вариант технологии и на этой основе формируют альтернативные конструкторско-технологические варианты, реализующие функциональные характеристики конструкции, а затем выбирают из них конструкторско-технологические решения, обеспечивающие оптимальные затраты, требуемый уровень качества и надежности при производстве продукции;
- конструкторские и технологические части проектных конструкторских документов на всех этапах проектирования рассматривают с позиции их равнозначности;
- используют единую форму представления конструкторских и технологических данных о продукции в виде совокупности описаний конструкторско-технологических решений;
- состав, сроки и исполнителей работ по технологическому обеспечению включают в планы (графики) разработки и постановки продукции на производство, исходя из задач интеграции конструкторских и технологических решений и обеспечения своевременной готовности производства;
- создают условия для взаимодействия предприятий разработчиков и изготовителей продукции, а также различных категорий специалистов (исследователей, проектировщиков, конструкторов, материаловедов, технологов, метрологов, организаторов производства, специалистов по маркетингу, экологов, экономистов и других) на всех этапах разработки и постановки продукции на производство.
5.4. Объектами стандартизации ТО являются основные положения, обеспечивающие системное проведение технологических работ и взаимодействие исполнителей на всех стадиях жизненного цикла продукции.
5.5. Функционирование ТО в соответствии с ее назначением обеспечивается комплексным применением стандартов ТО. При необходимости допускается разработка отраслевых стандартов и стандартов предприятий, направленных на конкретизацию и развитие отдельных требований и положений ТО.
5.6. Требования к качеству ТО определяют исходя из общей политики и задач потребителя (заказчика), предприятий разработчика и изготовителя в области обеспечения качества продукции на этапах ее разработки и производства с учетом требований ГОСТ Р ИСО 9001 - ГОСТ Р ИСО 9003.
5.7. Интеграция элементов ТО и систем качества, включая экспертизу результатов технологического обеспечения на этапах разработки и производства продукции, отработку новых материалов и технологий, операции контроля и измерений, — является необходимым условием подготовки предприятий к сертификации системы качества, продукции и производства.
6. СТРУКТУРА ТЕХНОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ СОЗДАНИЯ ПРОДУКЦИИ
6.1. Технологическое обеспечение создания продукции — технологическая часть работ по созданию новой продукции, проводимых предприятиями — разработчиком и изготовителем совместно.
Структура ТО основана на целевом комплексном охвате технологических работ, проводимых на стадиях разработки и постановки продукции на производство, и состоит из следующих взаимосвязанных подсистем:
- прогнозирование и оценка технологической реализуемости;
- технологическое обеспечение проектирования;
- технологическая подготовка производства;
- технологическое перевооружение производственной базы;
- технологическое обеспечение установившегося производства.

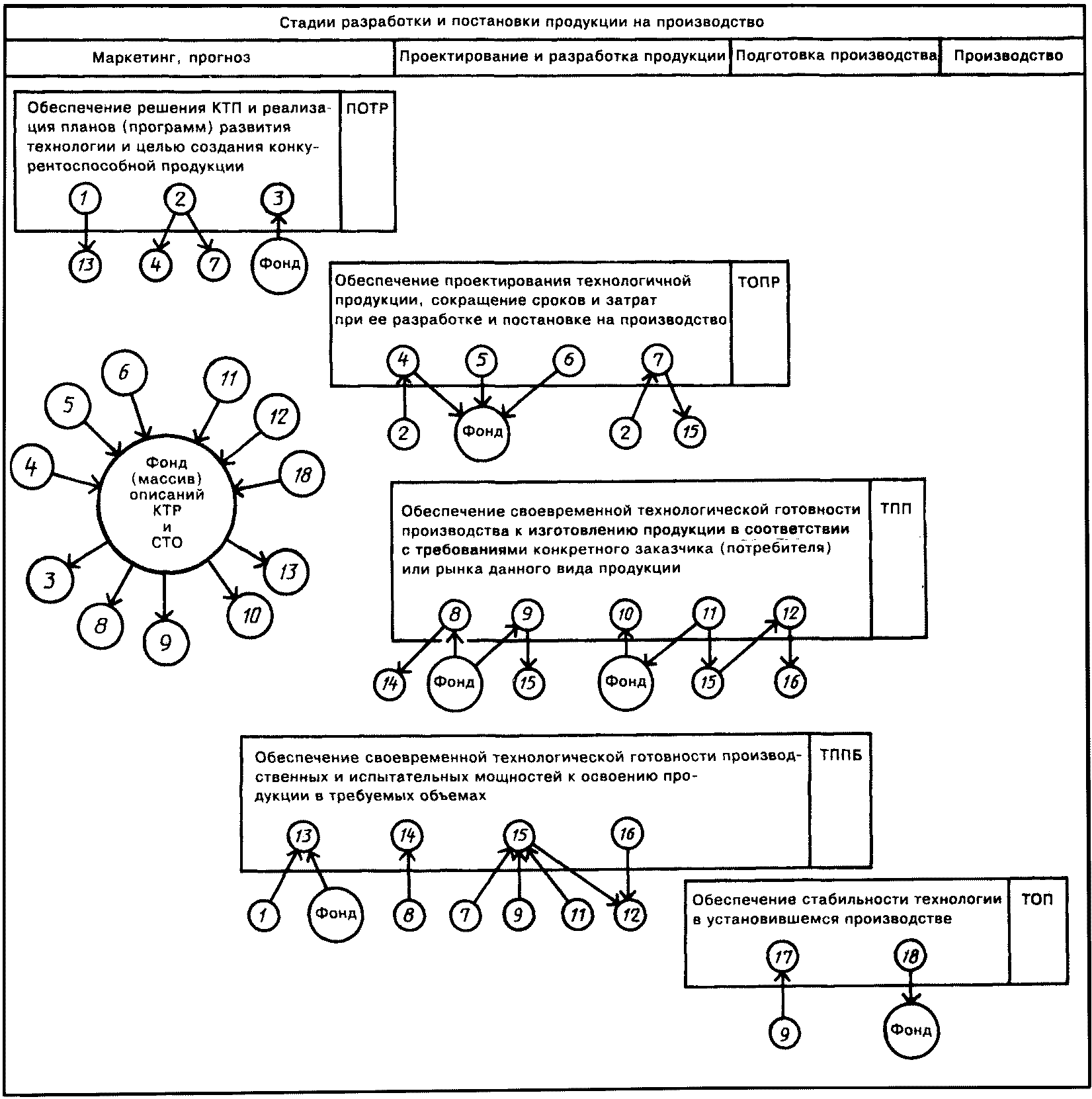

Структура ТО приведена на рисунке 1 (вклейка), структура стандартов ТО — в таблице 1.
- Прогноз развития конструкции и технологии
- Выявление, группирование и ранжирование КТП
- Формирование научно-технического задела для разработки продукции на основе описаний перспективных КТР
- Проведение НИОТР по решению выявленных КТП. Оформление описаний КТР по результатам НИОТР
- Выбор КТР по продукции и их оценка
- Экспериментальная отработка выбранных и оцененных КТР. Оформление описаний КТР по результатам отработки
- Разработка технологических частей пояснительных записок проектов
- Поэтапная экспертиза проектов. Оценка технологичности принятых проектных решений. Формирование определяющих технологических и организационных решений по производству продукции
- Проектирование технологий производства продукции. Разработка ПЭОТ. Экспериментальная отработка технологических и организационных решений по производству продукции. Оформление описаний КТР
- Проектирование СТО на основе КТР
- Обеспечение производства техпроцессами, СТО, материалами и КИ. Оформление описаний КТР и СТО
- Оценка технологической готовности производства
- Формирование определяющих технологических и организационных решений по технологическому перевооружению
- Подготовка исходных данных для реконструкции и/или строительства производственной и испытательной баз
- Проведение мероприятий по технологическому перевооружению производственной и испытательной баз
- Оценка готовности производственных и испытательных мощностей
- Проведение мероприятий по поддержанию стабильности качества и надежности технологических процессов и СТО в установившемся производстве
- Совершенствование серийной технологии. Оформление описаний КТР и СТОШифры, наименования и объекты стандартизации групп стандартов ТО
| Шифр группы | Наименование группы | Объекты стандартизации |
|---|---|---|
| 0 | Общие положения | Основные принципы, структура и организация работ в ТО. Термины и определения ТО |
| 1 | Прогнозирование и оценка технологической реализуемости продукции | Порядок выполнения работ по прогнозированию и оценке технологической реализуемости продукции. Порядок формирования стратегии конструкторскотехнологического развития новой продукции. Порядок выявления, группирования и ранжирования КТП на всех этапах жизненного цикла продукции. Порядок формирования и технико-экономического обоснования НИОТР. Порядок формирования описания КТР и их фондов (массивов). Порядок оценки технологической реализуемости в производстве планов (программ) создания конкурентоспособной продукции |
| 2 | Технологическое обеспечение проектирования | Порядок выполнения работ по ТОПР. Порядок разработки технологических частей проектной документации на всех этапах проектирования. Порядок оценки принятых проектных и рабочих решений |
| 3 | Технологическая подготовка производства | Основные принципы и организация работ по ТПП при технологическом обеспечении создания продукции |
| 4 | Технологическое перевооружение производственной базы | Порядок организации работ по ТППБ при технологическом обеспечении создания продукции |
| 5 | Технологическое обеспечение установившегося производства | Порядок организации работ по поддержанию (повышению) уровня стабильности технологии в установившемся производстве |
| 6 | Прочие стандарты | Стандарты, не охваченные группами 0 — 5 |
6.2. Организационную, информационную и техническую совместимость подсистем ТО исполнители обеспечивают на основе применения:
- рациональных параметрических и типоразмерных рядов объектов разработки и производства (изделий);
- типовых конструкторско-технологических, технологических и организационных решений;
- действующих стандартов СРПП, ЕСКД, ЕСТД, СК;
- прогрессивных информационных технологий с использованием баз данных конструкторско-технологического назначения;
- методов информационного и математического моделирования процессов технологического обеспечения;
- методов сетевого планирования и управления процессами технологического обеспечения;
- преемственности и документирования при формировании организационных решений в подсистемах ТО.
6.3. Стандарты ТО должны соответствовать требованиям ГОСТ Р 1.0.
6.4 Наименование стандартов ТО должно включать:
- групповой заголовок — «Технологическое обеспечение создания продукции»;
- заголовок, содержащий полное наименование объекта стандартизации.
6.5. Термины, применяемые в стандартах технологического обеспечения создания продукции и относящиеся к системе разработки и постановки продукции на производство и жизненному циклу изделий и материалов, — по ГОСТ Р 15.000.
6.6. Стандарты технологического обеспечения создания продукции подразделяют на шесть классификационных групп.
Шифры, наименования и объекты стандартизации групп стандартов приведены в таблице 1.
6.7. Обозначение стандартов ТО состоит из индекса государственного стандарта России (ГОСТ Р) и его номера.
- цифру (с точкой) — номер комплекса стандартов ТО;
- цифру (с точкой) — шифр классификационной группы стандартов;
- цифру — порядковый номер стандарта в данной классификационной группе;
- двузначную цифру после тире — год регистрации стандарта.
Пример обозначения государственного стандарта Российской Федерации «Технологическое обеспечение создания продукции. Основные положения»
7. ОРГАНИЗАЦИЯ РАБОТ ТЕХНОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ СОЗДАНИЯ ПРОДУКЦИИ
7.1. Требования к разработке (корректировке) и ведению ТО устанавливают предприятия-разработчики, изготовители или их объединения, заказчик (потребитель) при разработке технического задания на создание продукции.
7.2. Предприятия на основе требований к ТО разрабатывают (корректируют) состав технологических работ и мероприятий на стадиях разработки и постановки продукции на производство, полномочия и ответственность исполнителей и документируют их в форме планов (графиков, программ) или иных организационных документов, входящих в планы создания изделия.
7.3. По мере выполнения стадий разработки и постановки продукции на производство предприятия уточняют порядок проведения технологических работ в подсистемах ТО.
7.4 Организацию и координацию работ технологического обеспечения создания продукции выполняют:
- предприятие — разработчик продукции — на стадиях маркетинга, прогноза, проектирования продукции и разработки рабочей конструкторской документации на опытный образец;
- предприятие — изготовитель опытных образцов продукции — на стадиях изготовления и испытаний опытных образцов;
- предприятие — изготовитель единичной, серийной или массовой продукции — на стадиях постановки продукции на производство;
- объединение предприятий разработчика и изготовителя — на всех стадиях разработки и постановки продукции на производстве.
7.5. Работы в подсистемах ПОТР и ТОПР организует предприятие-разработчик и выполняет привлечением, при необходимости, предприятия-изготовителя и специализированных технологических организаций (межведомственных, ведомственных, академических, университетских).
7.6. Работы в подсистемах ТПП и ТППБ организует предприятие-изготовитель, выполняет их совместно с предприятием-разработчиком и специализированными технологическими организациями. При этом предприятие-разработчик организует формирование определяющих технологических и организационных решений по производству продукции на этапах ее проектирования.
7.7. Работы в подсистеме ТОП организует и выполняет предприятие — изготовитель серийных изделий с привлечением, при необходимости, предприятия-разработчика и специализированных технологических организаций.
7.8. Критерием завершенности работ в подсистемах ТО является фактическое выполнение работ в соответствии с планами (программами) технологического обеспечения, подтвержденное, при необходимости, оценкой независимой экспертизы.
Необходимость проведения независимой экспертизы и состав экспертов устанавливают заказчик (потребитель), предприятие-разработчик или изготовитель.
7.9. Участники технологического обеспечения создания продукции осуществляют свои взаимоотношения на основе экономико-правовых форм, предусмотренных действующим законодательством.
