ГОСТ Р 50481-93 (ИСО 3936-77). Втулки переходные с поводковым срезом с внутренним и наружным конусами 7:24. Размеры

(утв. Постановлением Госстандарта РФ от 29.01.1983 № 25)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВТУЛКИ ПЕРЕХОДНЫЕ С ПОВОДКОВЫМ СРЕЗОМ С ВНУТРЕННИМ И НАРУЖНЫМ КОНУСАМИ 7:24

РАЗМЕРЫ

Reduction sleeves with tenon drive with external and internal 7:24 taper. Dimensions

ГОСТ 50481-93

1 января 1994 года

Подготовлен и внесен Техническим комитетом по стандартизации ТК 95 «Инструмент».

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 3936-77 «Втулки переходные с поводковым срезом с наружным и внутренним конусами 7:24. Размеры» и полностью ему соответствует.

Срок проверки стандарта — 1997 г., периодичность проверки — 5 лет.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает размеры на переходные втулки с наружным конусом 7:24 № 40, 45, 50, 60 и внутренним конусом № 30, 40, 45, 50.

Требования настоящего стандарта являются обязательными.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использована ссылка на стандарт: ГОСТ Р 50071-92 «Хвостовики инструментов с конусом 7:24. Размеры».

3. ОСНОВНЫЕ РАЗМЕРЫ

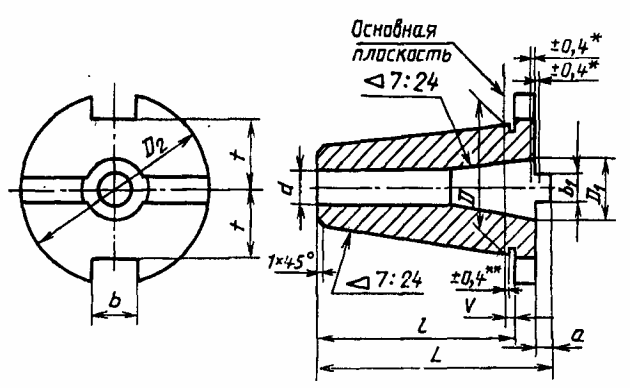

1. Размеры переходных втулок должны соответствовать указанным на рисунке и в таблице.

2. Размеры наружных и внутренних конусов — по ГОСТ Р 50071-92.

---

<*> Максимально допустимое отклонение между наибольшим диаметром конуса и плоскостью, проходящей через основной диаметр D, в любую сторону от этой плоскости.

<**> Максимально допустимое отклонение положения измерительной плоскости, проходящей через диаметр D_{1} , в любую сторону от ее номинального положения, совпадающего с торцовой поверхностью поводка.

Примечание. Чертеж не определяет конструкцию.

Размеры в мм

Обозначение конусов		Наружный конус							Внутренний конус
Наружный	Внутренний	D	D 2	L, не более	l, не более	V	b Н12	t, не более	D 1	d Н12	b h5 1	a, не более
40	30	44,45	63,0	85,0	67	1,6	16,1	22,5	31,75	17,4	15,9	8,0
45		57,15	80,0	104,0	86	3,2	19,3	29,0
	40								44,45	25,3
50	30	69,85	97,5	125,0	105		25,7	35,3	31,75	17,4
	40								44,45	25,3
	45			126,5					57,15	32,4	19,0	9,5
60	40	107,95	156,0	189,0	165			60,0	44,45	25,3	15,9	8,0
	45			190,5					57,15	32,4	19,0	9,5
	50			193,5					69,85	39,6	25,4	12,5

Пример условного обозначения переходной втулки с наружным конусом 40 и внутренним конусом 30:

---
