ГОСТ Р 50161-92 (ИСО 4202-78). Втулки переходные с наружным конусом 7:24 для инструментов с хвостовиком конус Морзе. Размеры

(утв. Постановлением Госстандарта РФ от 13.08.1992 № 957)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВТУЛКИ ПЕРЕХОДНЫЕ С НАРУЖНЫМ КОНУСОМ 7:24 ДЛЯ ИНСТРУМЕНТОВ С ХВОСТОВИКОМ КОНУС МОРЗЕ

РАЗМЕРЫ

Reduction sleeves with external 7/24 taper for tools with Morse taper shanks. Dimensions

ГОСТ Р 50161-92 (ИСО 4202-78)

1 июля 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Подготовлен Техническим комитетом по стандартизации ТК 95 «Инструмент».

Разработчики: В.Д. Поляков, В.В. Андреев, А.З. Старосельский, М.В. Ганина.

2. Утвержден и введен в действие Постановлением Госстандарта России от 13.08.1992 № 957.

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 4202 «Втулки переходные с наружным конусом 7:24 для инструмента с коническим хвостовиком Морзе» и полностью ему соответствует.

3. Срок проверки — 1996 г. Периодичность проверки — 5 лет.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 25557-82 ГОСТ 25827-83	2 3

Настоящий стандарт устанавливает размеры переходных втулок с наружным конусом 7:24 (N 30, 40, 45, 50 и 60) для закрепления инструмента с хвостовиком конус Морзе (N 1 — 6) с лапкой или с резьбовым отверстием:

с использованием встроенного винта для переходных втулок: 30 х 1; 40 х 1; 40 х 2; 45 x 1; 45 x 2, 50 х 2; 50 x 3; 50 х 4; 60 х 3; 60 х 4; 60 х 5;

с использованием тянущего винта для переходных втулок: 30 х 1; 30 х 2; 40 х 2; 40 x 3; 45 х 1; 45 x 2; 45 x 3; 45 х 4; 50 x 2; 50 х 3; 50 х 4; 50 х 5; 60 х 3; 60 х 4; 60 x 5; 60 x 6.

Требования настоящего стандарта являются обязательными.

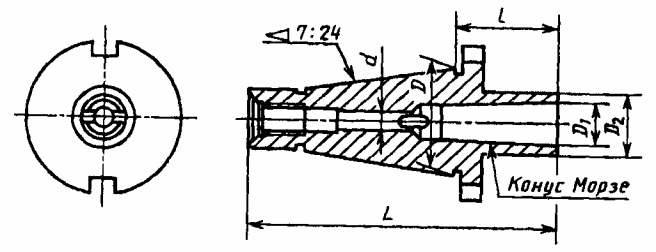

1. Размеры переходных втулок должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию втулок и способ крепления инструмента винтом.

Размеры, мм

Обозначение конуса		D	D 1	D 2	d	l, не более	L, не более
7:24	Морзе
30	1	31,75	12,065	25	6,2	50	118
	2		17,780	32	10,3
	3		23,825	40	12,5	70	138
40	1	44,45	12,065	25	6,2	50	143
	2		17,780	32	10,3
	3		23,825	40	12,5	65	158
	4		31,267	48	17,0	95	188
45	1	57,15	12,065	25	6,2	50	157
	2		17,780	32	10,3
	3		23,825	40	12,5	65	172
	4		31,267	48	17,0	75	182
	5		44,399	63	21,0	125	232
50	2	69,85	17,780	32	10,3	60	187
	3		23,825	40	12,5	65	192
	4		31,267	48	17,0	70	197
	5		44,399	63	21,0	105	232
60	3	107,95	23,825	40	12,5	70	277
	4		31,267	48	17,0
	5		44,399	63	21,0
	6		63,348	80	25,0	100	307

2. Конус Морзе — по ГОСТ 25557.

3. Размеры конусов 7:24 — по ГОСТ 25827.

---
