от 30 июля 1992 г. № 816

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПЛОСКОГУБЦЫ РЕГУЛИРУЕМЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Multiple slip joint pliers. Specifications

ГОСТ Р 50072-92 (ИСО 5743-88, ИСО 8976-88)

Группа Г24

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Техническим комитетом по стандартизации ТК 95 «Инструмент».

2. Утвержден и введен в действие Постановлением Госстандарта России от 30.07.92 № 816.

Стандарт полностью соответствует требованиям международных стандартов ИСО 5743-88 и ИСО 8976-88, а в части методов испытаний плоскогубцев требованиям международного стандарта ИСО 5744-88 и содержит дополнительные требования, отражающие потребности народного хозяйства.

3. Срок проверки — 1997 г., периодичность проверки — 5 лет.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Настоящий стандарт распространяется на регулируемые плоскогубцы (далее — плоскогубцы) длиной от 100 до 500 мм.

Стандарт не распространяется на плоскогубцы, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.

Требования настоящего стандарта являются обязательными (кроме разд. 3). Стандарт пригоден для целей сертификации на безопасность по пп. 4.6 и 4.7.

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1 Плоскогубцы должны изготовляться исполнений:

2 — с перестановкой шарнира путем фиксации выступов в канавках,

Плоскогубцы должны изготовляться без изолирующих или с изолирующими рукоятками в соответствии с ГОСТ 11516.

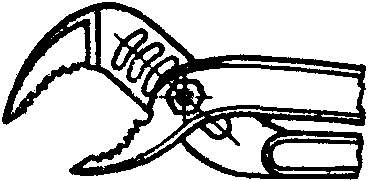

1.2. Основные размеры плоскогубцев должны соответствовать указанным на черт. 1 и в табл. 1.

Исполнение 1

Исполнение 3

Таблица 1

<*> Размер применять не рекомендуется.

Пример условного обозначения плоскогубцев исполнения 1 длиной L = 200 мм с покрытием Х9 с изолирующими рукоятками:

Плоскогубцы 7814-0181 Х9 ГОСТ Р 50072-92

То же, с изолирующими рукоятками:

Плоскогубцы 7814-0181 И Х9 ГОСТ Р 50072-92

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Плоскогубцы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Плоскогубцы должны изготовляться из стали марок У7А по ГОСТ 1435 или из сталей других марок, обеспечивающих выполнение технических требований и выдерживание нагрузок при испытаниях в соответствии с настоящим стандартом.

2.3. Твердость зажимных поверхностей должна быть не ниже 45,5HRC_{\text{э}} .

На плоских зажимных поверхностях губок должны быть нанесены рифления по ГОСТ 21474.

2.5. При сжатых рукоятках плоскогубцев концы губок должны сходиться вплотную.

2.6. Шарнир должен обеспечивать соединение, перестановку и поворот рычагов без перекосов и заеданий, а также обеспечивать надежное удерживание рычагов от взаимного смещения при зажиме изделий.

2.7. Смещение вершин губок плоскогубцев относительно друг друга в направлении оси шарнира не должно превышать 0,4 мм.

2.8. Плоскогубцы должны иметь защитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.306, ГОСТ 9.303 и ГОСТ 9.032. Виды покрытий указаны в Приложении.

Допускается на поверхности под изолирующие рукоятки защитно-декоративные покрытия не наносить.

2.9. Параметры шероховатости Ra по ГОСТ 2789 поверхностей плоскогубцев под покрытия не должны быть более, мкм:

    наружных поверхностей головок    ................. 1,6 (3,2)
    наружных поверхностей рукояток   ................. 3,2 (6,3)

внутренних поверхностей рукояток ................. 6,3 (12,5).

Примечание. Параметры шероховатости, указанные в скобках, допускаются по согласованию с потребителем.

2.10. Плоскогубцы, предназначенные для работы в электроустановках напряжением до 1000 В, дополнительно должны соответствовать требованиям ГОСТ 11516.

2.11. На плоскогубцах должен быть четко нанесен товарный знак предприятия-изготовителя.

Остальная маркировка — по заказу потребителя.

2.12. Маркировка транспортной и потребительской тары и упаковка плоскогубцев — по ГОСТ 18088.

3. ПРИЕМКА

Приемка плоскогубцев — по ГОСТ 26810 и ГОСТ 11516.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры плоскогубцев проверяют универсальными или специальными средствами измерения.

4.2. Шероховатость поверхностей плоскогубцев проверяют сравнением с образцами шероховатости по ГОСТ 9378 или профилометрами (профилографами).

4.3 Проверка твердости плоскогубцев — по ГОСТ 9013.

4.4. Качество гальванических покрытий проверяют по ГОСТ 9.301 и ГОСТ 9.302, лакокрасочных покрытий — по ГОСТ 9.032 и ГОСТ 22133.

4.5. Плоскогубцы проверяют на прочность рукояток. Испытания проводят до насаживания изолирующих рукояток.

4.6. Испытания плоскогубцев на прочность рукояток проводят приложением нагрузки (черт. 2, табл. 2) в местах наибольшего расстояния между рукоятками на расстоянии от оси шарнира L_{1} .

L_{1} — расстояние от оси шарнира до места приложения нагрузок.

Примечание. S = W_{1} - W_{2} ,

где W_{1} — расстояние между рукоятками до испытания;

W_{2} — расстояние между рукоятками после приложения нагрузки.

4.7. Кроме испытаний по п. 4.6, плоскогубцы с изолирующими рукоятками подвергают испытаниям по ГОСТ 11516.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение — по ГОСТ 18088 и ГОСТ 11516.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие плоскогубцев требованиям настоящего стандарта при соблюдении условий хранения, установленных настоящим стандартом.

6.2. Гарантийный срок эксплуатации — 9 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления — с момента получения потребителем.

Группа условий эксплуатации по ГОСТ 9.303	Обозначение по ГОСТ 9.306 (ГОСТ 9.302)
1	Х9 Хим.Окс.прм.
2 — 4	Н12.XI Ц15.хр.
5 — 4	Н14.Н7.XI Кд.хр.

СООТВЕТСТВИЕ НАСТОЯЩЕГО СТАНДАРТА МЕЖДУНАРОДНЫМ СТАНДАРТАМ ИСО 5743-88, ИСО 5744-88 И ИСО 8976-88

Размеры плоскогубцев и величины параметров, определяющих условия проведения их испытаний на прочность рукояток по настоящему стандарту, полностью охватывают номенклатуру размеров и соответствуют величинам параметров, определяющих условия проведения испытаний по международному стандарту ИСО 8976-88.

Технические требования к плоскогубцам, установленные в настоящем стандарте, полностью соответствуют требованиям международного стандарта ИСО 5743-88.

Методы испытаний плоскогубцев полностью соответствуют международному стандарту ИСО 5744-88.
