ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ НЕРАВНОПОЛОЧНОГО ЗЕТОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ

Extruded rectangular unequishelf zee-section shapes of aluminium and magnesium alloys. Dimensions

ГОСТ Р 50067-92

Группа В52

ОКП 18 1100

Дата введения

1 января 1995 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством авиационной промышленности СССР.

Разработчики: Г.С. Макаров, В.Ф. Николаев, В.В. Илларионова.

2. Утвержден и введен в действие Постановлением Госстандарта России от 29.07.1992 № 810.

3. Периодичность проверки — 10 лет.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 8617-81 ГОСТ 19657-84

6. Переиздание. Август 1994 г.

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей неравнополочного зетового сечения из алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

1. Номера профилей и размеры должны соответствовать приведенным на чертеже и в табл. 1.

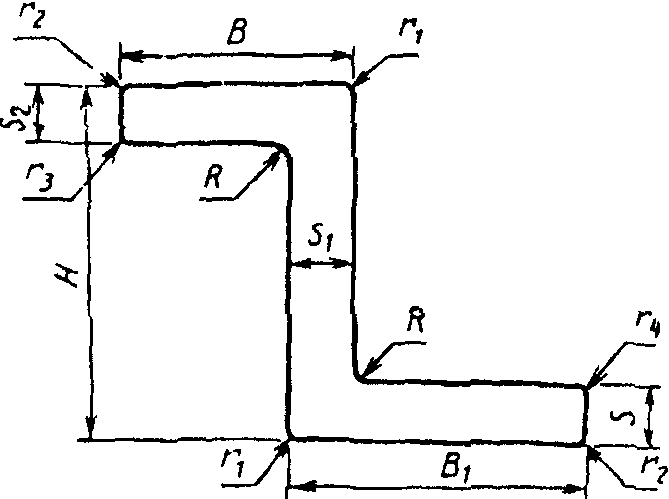

рис. 1

Таблица 1

Номер профиляРазмеры, ммПлощадь сечения, см2Диаметр описанной окружности, ммТеоретическая масса 1 м профиля, кг
HBB 1SS 1S 2Rr 1
алюминиевых сплавовмагниевых сплавов
4501515,031,036,03,08,03,03,00,51,968590,5610,354
4502465,517,536,52,52,52,5--1,362520,3880,245
4501526,028,036,02,03,02,02,00,51,343610,3830,242
4502486,027,033,03,06,03,03,0-1,839540,5240,331
4502508,027,033,03,03,03,03,0-1,866580,5320,336
4502518,045,069,06,018,03,02,5-5,329961,5180,959
4502528,046,074,04,08,04,03,0-4,8391121,3790,871
4502559,526,034,03,03,03,03,01,01,907580,4920,343
45015910,010,014,53,57,02,00,50,51,023200,2910,184
45025610,019,830,01,81,81,85,01,01,115490,3180,201
45025710,027,033,03,03,03,03,01,01,922580,5470,346
45045610,08,019,02,02,02,02,0-0,677270,1930,122
45016312,022,023,05,03,03,0--1,930440,5500,347
45016412,023,028,03,03,03,00,50,51,710490,4870,308
45016512,521,530,01,51,51,52,0-0,932520,2660,168
45016614,020,030,03,03,03,03,0-1,779490,5070,320
45016715,05,017,02,02,011,03,00,50,968250,2760,174
45016815,522,030,02,02,02,02,0-1,287520,3670,232
45045716,023,030,02,03,02,02,0-1,437520,4100,259
45045816,023,038,04,04,04,02,0-2,777590,7910,500
45016918,03,014,01,52,02,0--0,560230,1600,101
45017018,023,524,53,03,03,03,03,01,800480,5130,324
45050218,022,028,06,06,06,01,01,03,360480,9580,605
45017120,010,027,02,02,08,02,01,01,553400,4430,280
45017222,03,548,02,52,56,50,50,51,753540,4990,315
45017325,04,015,01,51,51,5--0,615310,1750,111
45017425,06,528,02,54,55,01,0-1,817390,5180,327
45017525,016,018,01,51,52,22,0-0,959410,2730,173
45017625,016,018,02,02,02,72,5-1,225410,3490,220
45017725,018,020,02,02,02,02,5-1,207440,3440,217
45017825,018,020,02,52,02,52,5-1,377440,3920,248
45018125,025,040,03,03,05,03,0-2,999670,8550,540
45018225,030,035,52,52,53,02,5-2,302680,6560,414
45026025,08,020,03,02,03,03,0-1,259360,3590,227
45026125,010,018,02,01,52,02,0-0,892360,2540,161
45026225,022,040,02,02,02,02,0-1,677650,4780,302
45051525,015,020,01,51,21,52,0-0,806420,2300,145
45026325,315,320,31,81,51,82,0-0,983420,2800,177
45026428,028,030,03,03,03,02,0-2,417620,6890,435
45018428,016,040,03,03,03,03,0-2,379600,6780,428
45018528,023,025,04,02,53,02,5-2,242530,6390,404
45018729,020,022,03,53,53,54,00,52,308480,6580,415
45019130,018,022,02,02,02,02,5-1,347480,3840,242
45019330,020,025,02,52,02,02,5-1,562520,4450,281
45019430,020,030,05,05,05,0--3,500540,9980,630
45019530,020,058,04,03,01,54,0-3,424810,9760,616
45019630,030,035,06,05,011,03,00,56,088671,7351,096
45019730,030,047,02,52,52,53,0-2,589800,7380,466
45026530,08,025,02,22,05,03,0-1,445430,4120,260
45026630,018,022,02,52,02,53,01,01,534480,4370,276
45026930,018,022,02,01,82,03,0-1,307490,3720,235
45027030,020,025,02,52,02,52,5-1,652520,4710,297
45027130,020,027,03,52,52,03,0-1,996540,5690,359
45027330,025,060,07,07,07,05,02,07,160842,0411,289
45045930,014,018,02,01,52,02,50,51,056430,3010,190
45046030,027,028,03,54,04,53,0-3,114590,8870,560
45051730,022,025,21,51,21,52,0-1,049550,2990,189
45027430,823,026,02,32,02,82,5-1,783560,5080,321
45027531,823,026,03,33,03,82,5-2,500560,7120,450
45019832,09,519,01,61,61,61,4-0,925420,2640,167
45027632,316,325,01,51,53,82,0-1,417510,4040,255
45027734,023,025,03,53,53,54,0-2,694560,7680,485
45019935,018,030,02,02,02,02,0-1,597580,4550,287
45027835,015,020,02,02,02,02,5-1,347480,3840,242
45028035,015,030,03,03,03,01,0-2,224550,6340,400
45028135,015,040,03,03,03,03,0-2,559630,7290,461
45028235,022,023,03,03,04,03,00,52,448550,6980,441
45028435,028,037,07,05,05,03,0-5,179691,4760,932
45046135,020,030,02,02,02,02,0-1,637590,4670,295
45046235,025,027,02,02,02,02,5-1,687610,4810,304
45051835,022,225,21,71,22,22,5-1,317580,3750,237
45028535,823,026,02,52,03,02,51,51,963590,5600,353
45028636,012,043,04,05,05,03,0-3,709621,0570,668
45028736,017,548,03,53,22,53,0-3,116720,8880,561
45028836,025,027,05,03,55,03,0-3,549601,0110,639
45028936,530,047,09,011,012,06,0-9,690752,7621,744
45020037,020,025,05,04,02,03,0-2,889550,8230,520
45020138,012,023,03,03,03,03,0-2,049500,5840,369
45020238,025,030,02,53,05,03,00,52,953640,8410,539
45051938,015,030,03,02,02,02,5-1,887570,5380,340
45020440,018,020,02,01,51,52,0-1,235540,3520,222
45020540,020,025,03,02,02,03,0-1,889590,5380,340
45029140,020,035,04,03,02,03,0-2,859660,8150,515
45029240,025,035,04,03,04,04,0-3,429700,9770,617
45046340,020,035,04,03,04,03,0-3,199660,9120,576
45020741,019,030,02,02,02,01,5-1,730620,4930,311
45029347,040,050,010,06,028,015,0-17,706965,0463,187
45021550,020,025,03,02,52,53,0-2,401660,6840,432
45021650,019,026,22,52,52,53,0-2,294660,6540,413
45021950,020,030,02,02,02,03,0-1,959690,5580,353
45022050,020,033,03,02,04,05,00,52,756710,7860,496
45022250,025,035,020,07,07,05,02,010,450732,9781,881
45022350,025,035,05,03,010,04,00,55,368761,5300,966
45022450,030,035,05,04,03,05,00,54,436791,2640,799
45029550,018,027,04,03,04,04,0-3,129650,8920,563
45029650,020,035,017,03,54,04,0-7,834722,2331,410
45029750,020,042,07,05,55,53,0-6,141751,7501,105
45029850,022,025,01,81,81,82,0-1,698670,4840,306
45029950,025,031,07,04,06,04,0-5,219721,4870,939
45030050,025,033,08,05,07,03,0-6,179731,7611,112
45046450,025,031,04,03,05,04,0-4,629731,3190,833
45046550,025,035,07,07,07,04,0-6,789731,9351,222
45046650,025,035,012,05,07,04,0-7,545752,2501,358
45046750,028,529,05,04,03,05,0-4,092731,1660,737
45046856,043,053,014,516,013,06,02,017,972985,1223,235
45046960,020,027,04,03,04,04,0-3,509741,0000,632
45047060,030,035,015,04,05,05,0-8,457862,4101,522
45022865,025,050,03,53,55,03,01,05,012971,4280,902
45023065,035,070,04,04,04,08,01,06,7501201,9241,215
45047165,030,040,03,03,06,03,0-4,719931,3450,849
46047266,040,045,014,012,014,06,02,016,597984,7302,988
45047370,024,025,03,03,03,03,0-3,429840,9770,617
45047473,045,053,018,012,041,05,0-29,7771138,4875,360
45047577,063,065,022,013,044,05,0-43,55713812,4147,840
45023479,018,028,03,02,54,03,0-3,399900,9690,612
45047679,039,049,011,018,012,06,02,020,2871065,7823,652
45023580,030,070,010,010,010,05,0-16,1071204,5912,899
45047780,044,064,031,030,044,05,0-40,80711211,6307,345
45047880,060,070,015,015,018,05,0-28,4571408,1105,122
45023682,022,050,05,03,58,05,0-6,7821071,9331,221
45047983,050,070,018,030,022,06,03,036,61612210,4366,591
45048085,045,062,015,030,018,05,05,033,0001159,4055,940
45048185,050,084,018,046,022,05,05,046,82012213,3448,428
45023886,09,515,52,52,52,5--2,650890,7550,477
45048290,061,067,031,029,033,06,06,048,44013413,8058,719
45048391,055,0105,033,043,034,06,06,063,67014818,14611,461
45048494,044,069,034,036,047,05,0-48,92712213,9448,807
45023994,555,070,011,010,019,03,0-24,6391497,0224,435
450485107,047,055,024,031,024,05,0-42,87712812,2207,718
450486132,020,043,012,08,012,05,0-16,3071434,6482,935
450244318,052,065,018,06,018,012,0-38,59833711,0006,948

Примечания. 1. Значения радиусов скругления (R) и радиусов притупления острых кромок ( r_{1} ), не приведенных в таблице, должны соответствовать требованиям ГОСТ 8617, ГОСТ 19657.

2. Радиусы притупления острых кромок ( r_{2},r_{3},r_{4} ) должны соответствовать требованиям ГОСТ 8617, ГОСТ 19657.

2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в Приложении 1.

4. Соответствие номеров профилей ранее действующим обозначениям приведено в табл. 2 Приложения 2.

Приложение 1

Справочное

1. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов

    Алюминий всех марок - 0,950                  АД35 - 0,954
    Сплавы марок    АМц - 0,958                  1915 - 0,972
                   АМцС - 0,958                  1920 - 0,954
                   АМг2 - 0,940                  1925 - 0,972
                   АМг3 - 0,937                  1935 - 0,977
                   АМг5 - 0,930                 1985ч - 0,948
                   АМг6 - 0,926                  1980 - 0,968
                   1561 - 0,930                   ВД1 - 0,982
                     Д1 - 0,982                АВД1-1 - 0,982
                    Д16 - 0,976                   АКМ - 0,970
                   Д16ч - 0,976                   М40 - 0,965
                   Д19ч - 0,968                   АК4 - 0,970
                    Д20 - 0,996                 АК4-1 - 0,982
                     АВ - 0,947                АК4-1ч - 0,982
                   ВАД1 - 0,968                   АК6 - 0,962
                  К48-2 - 0,972                В96Цпч - 1,001
                К48-2пч - 0,972                  ВД17 - 0,965
                   АД31 - 0,950                  1161 - 0,971
                  АД31Е - 0,950                  1163 - 0,975
                   АД33 - 0,951                  1973 - 1,000

2. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Сплавы марок МА1 — 0,978

МА2 — 0,989

МА2-1 — 0,990

МА2-1пч — 0,990

МА8 — 0,989

МА12 — 0,989

Приложение 2

Справочное

Таблица 2

Номер профиля Обозначение профиля по каталогу 1966 г. Обозначение профиля по чертежам
450151 П504-4 ПВ 1606, ПК 329-16
450152 П504-6 ПК 329-15
450159 - ПК 16023
450163 П502-11 ПК 13379
450164 П502-8 ПК 0137, НП 1369-1
450165 - ПК 14472
450166 - ПК 17604
450167 - ПК 14915
450168 П502-13 ПК 12648
450169 - ПС 885-237, ПК 11405
450170 П502-10 ПК 201-2, ПС 11-12
450171 П502-12 ПП 312, ПК 202
450172 П509-15 ПК 12769
450173 П502-14 ПС 775-205, ПВ1548, ПГ1-144
450174 - ПК 14422
450175 П502-16 ПК 201-32, С676-1
450176 П502-18 ПК 201-33, С676-2
450177 - ПК 16459-1
450178 - ПК 16459-2
450181 - ПК 8500, ПК 3138, С1296-2
450182 - ПК 14063-1
450184 П502-20 ПС 11-14, ПК 201-9
450185 П502-22 ПС 11-22, ПВ 1690
450187 П502-23 ПК0956
450191 П502-28 НП572-1
450193 П502-29 С723-1, ПК8387, ПК 4495
450194 - ПВ376
450195 П502-30 ПК 205, НП3-1
450196 - ПК 14192, С1060
450197 - НП 1471-1
450198 П502-32 ПК 201-8
450199 П502-34 ПК 9853, С499, ПВ 1636
450200 - ПК 17133-1
450201 П502-36 ПК 204-3
450202 - ПК 13843-1
450204 П502-37 С723-2, ПК 8388
450205 П502-39 С723-3, ПК 8408
450207 П502-40 ПС829-1, ПГ2-9, ПК 201-6 ПП80-5, ПС11-6, ПВ368
450215 - ПК 17796
450216 - ПК 17489
450219 - ПК 17745
450220 П502-48 С645, ПК 11430
450222 - ПК 17699
450223 П502-49 ПК 12146, С675-5, ПК 0742-2
450224 П502-50 ПК 201-38, С676-4
450228 П502-54 ПК 204-2
450230 П502-56 ПК 20-20, ПВ 378-2, С2171-2
450234 - С1152-2
450235 П502-60 ПК0081-1
450236 П502-62 ПС 11-16, ПК 204
450238 - ПК 13382
450239 - ПК 15691
450244 П502-71 ПС 370-3, ПК 11355
450246 - ПС 885-1133
450248 - ПК 2873-1
450250 - ПК 2873-2
450251 - ПК 2973
450252 - ПК 18503-2
450255 - ПК 2873-4
450256 - ПК 2804
450257 - ПК 2873-3
450260 - ПК 18819
450261 - ПК 18824
450262 - ПК 17718
450263 - ПК 19420
450264 - ПК 2413
450265 - ПК 19443
450266 - ПК 17361-2, С1741-2
450269 - ПК 17361-1, С1741-1
450270 - ПК 2355
450271 - ПК 2796-3
450273 - ПК 19523
450274 - ПК 19265
450275 - ПК 19268
450276 - ПК 19273
450277 - ПК 19659
450278 - ПК 2832
450280 - ПК 19784
450281 - 02050
450282 - ПК 2846
450284 - ПК 8759
450285 - ПК 19267
450286 - ПК 8475
450287 - ПК 2522
450288 - ПК 19274
450289 - ПК 4611
450291 - ПК 2796-2
450292 - ПК 20052
450293 - ПК 2797, ПК 19386
450295 - ПК 2796-5
450296 - ПК 2796-7
450297 - ПК 8758
450298 - ПК 17723
450299 - С 2193
450300 - П500-68-2
450456 - ПК 18445
450457 - НП1961
450458 - ПС 885-923
450459 - ПК 20039
450460 - ПК 2162
450461 - С 2192, ПК 7033
450462 - ПК 4857
450463 - ПК 2796-1
450464 - ПК 18939
450465 - С2195, ПК 7036
450466 - С2194, ПК 7035
450467 - ПК 8020
450468 - ПК 2938
450469 - ПК 2796-4
450470 - ПК 2796-6
450471 - ПК 16350
450472 - ПК 2939
450473 - ПК 19962
450474 - ПК 2678
450475 - ПК 2679
450476 - ПК 2736
450477 - ПК 2680
450478 - ПК 2695
450479 - ПК 2737
450480 - ПК 2578-2
450481 - ПК 2578-1
450482 - ПК 2800
450483 - ПК 2799
450484 - ПК 2681
450485 - НП 1863
450486 - ПК 4597
450502 - ПК 3011
450515 - ПК 4464
450517 - ПК 4466
450518 - ПК 4465
450519 - ПК 4458
