ГОСТ ИСО/ТС 16431-2007. Межгосударственный стандарт. Чистота промышленная. Оценка чистоты собранных гидросистем
(введен в действие Приказом Ростехрегулирования от 30.07.2008 № 149-ст)
Внимание
Документ утратил силу с 1 декабря 2019 года в связи с изданием Приказа Росстандарта от 29.08.2019 № 567-ст. Взамен введен в действие ГОСТ 34560-2019. Документ утратил силу с 1 декабря 2019 года в связи с изданием Приказа Росстандарта от 29.08.2019 № 567-ст. Взамен введен в действие ГОСТ 34560-2019. Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения технического регламента о безопасности машин и оборудования, а также для осуществления оценки соответствия (Распоряжение Правительства РФ от 05.08.2010 № 1328-р). Документ введен в действие с 1 декабря 2008 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ ИСО/ТС 16431-2007"]:::rst click n0 "https://bukva.ai/docs/gost-isots-16431-2007" "ГОСТ ИСО/ТС 16431-2007. Межгосударственный стандарт. Чистота промышленная. Оценка чистоты собранных гидросистем (введен в действие Приказом Ростехрегулирования от 30.07.2008 N 149-" n1["ГОСТ 34560-2019"]:::doc click n1 "https://bukva.ai/docs/popravka-popravki-gost-12730-4-2020" "ГОСТ 34560-2019. Межгосударственный стандарт. Гидропривод объемный. Процедура оценки и верификации чистоты собранных гидросистем (введен в действие Приказом Росстандарта от 29.08.2" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Приказом Ростехрегулирования от 30 июля 2008 г. № 149-ст
Industrial cleanliness. Verification of hydraulic fluid power systems cleanliness (ISO/TS 16431:2002, IDT)
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом «Научно-исследовательский центр контроля и диагностики технических систем» (ОАО «НИЦ КД»), на основе аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 31 от 8 июня 2007 г.).
4. Настоящий стандарт идентичен международному стандарту ИСО/ТС 16431:2002 «Гидроприводы объемные. Собранные системы. Оценка чистоты» (ISO/TS 16431:2002 «Hydraulic fluid power. Assembled systems. Verification of cleanliness»).
Международный стандарт подготовлен ИСО/ТК 131 ПК 6 «Контроль загрязненности».
Официальные экземпляры международных стандартов, на основе которых подготовлен настоящий межгосударственный стандарт и на которые даны ссылки, находятся в Федеральном агентстве по техническому регулированию и метрологии Российской Федерации.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Сведение о соответствии международных стандартов, на которые даны ссылки, межгосударственным стандартам, принятые в качестве идентичных и модифицированных межгосударственных стандартов, приведены в дополнительном Приложении C.
Степень соответствия — идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 30 июля 2008 г. № 149-ст межгосударственный стандарт ГОСТ ИСО/ТС 16431-2007 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2008 г.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».
Введение
В гидросистемах объемных гидроприводов передача и управление энергией осуществляются с помощью жидкости под давлением внутри закрытой цепи.
Первоначальный уровень чистоты гидросистемы может повлиять на ее работу и долговечность. Если не удалить загрязнитель, оставшийся после изготовления и сборки гидросистемы, то он может циркулировать по гидросистеме, вызывая повреждения. Для предотвращения таких повреждений жидкость и внутренние поверхности гидросистемы очищают до требуемого уровня.
Настоящий стандарт устанавливает методику очистки с использованием фильтров после окончательной сборки системы, однако данная методика не заменяет использование других способов очистки перед окончательной сборкой для обеспечения и поддерживания чистоты.
1. Область применения
Настоящий стандарт устанавливает методику определения и оценивания требуемого уровня чистоты собранных гидросистем после их изготовления.
Примечание. Рекомендуется, чтобы компоненты и части, используемые в подобных гидросистемах, были чистыми перед сборкой. Руководство приведено в ИСО 18413.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 3722:1976. Гидроприводы объемные. Сосуды для проб жидкости. Оценка и контроль способов очистки
ИСО 4021:1992. Гидроприводы объемные. Гранулометрический анализ. Взятие проб жидкости из линий работающих гидросистем
ИСО 4407:2002. Гидроприводы объемные. Загрязненность жидкости. Определение уровня загрязненности твердыми частицами методом их подсчета с помощью оптического микроскопа
ИСО 5598:1985. Гидроприводы объемные, пневмоприводы и их компоненты. Словарь
ИСО 11500:1997. Гидроприводы объемные. Определение загрязненности твердыми частицами с помощью автоматического подсчета с использованием принципа поглощения света.
3. Термины и определения
В настоящем стандарте применены термины по ИСО 5598, а также следующие термины с соответствующими определениями:
3.1. Очистной фильтр (clean-up filter): высокоэффективный фильтр, способный обеспечивать требуемый уровень чистоты.
3.2. Автономный обходной фильтр (off-line loop filter): фильтр или другое фильтрующее устройство, установленное за пределами собранной гидроприводной системы и присоединенное к ней для обеспечения фильтрования жидкости, и удаляемое из системы после оценки ее чистоты.
3.3. Анализ методом счета частиц (particle count analysis): определение распределения частиц по размерам в установленном объеме пробы жидкости в установленное время с применением автоматических счетчиков частиц или других проверенных методов.
3.4. Анализ в неавтономном режиме (on-line analysis): анализ жидкости, поступающей из гидросистемы непосредственно в измерительный прибор.
3.5. Анализ в автономном режиме (off-line analysis): анализ пробы жидкости с помощью измерительного прибора, который не присоединен непосредственно к гидросистеме.
3.6. Потребитель (purchaser): сторона, предъявляющая требования к машине, оборудованию, системе или компоненту и оценивающая соответствие продукции этим требованиям.
3.7. Поставщик (supplier): сторона, которая принимает на себя обязательство предоставлять продукцию, удовлетворяющую требованиям потребителя.
Примечание. Производитель и поставщик могут быть одним лицом или компанией.
4. Оборудование для испытаний
4.1. Пробоотборник жидкости из гидролинии по ИСО 4021. Если подобные пробоотборники отсутствуют и проба берется из основного потока, то может быть использовано отверстие для измерения давления.
4.2. Сосуды для проб жидкости, калиброванные в соответствии с требованиями ИСО 3722. При проведении анализа в неавтономном режиме подобные сосуды для проб не требуются.
4.3. Автоматический счетчик частиц по ИСО 11500 или оптический микроскоп, или анализатор изображений по ИСО 4407.
4.4. Очистной фильтр или автономный обходной фильтр и средство обеспечения циркуляции рабочей жидкости через фильтр.
5. Отбор проб
ПРЕДУПРЕЖДЕНИЕ. Отбор проб из гидролиний высокого давления может быть опасным. Следует использовать средства сброса давления.
Пробы не следует отбирать из гидробака гидросистемы за исключением случаев отсутствия альтернативных точек отбора проб.
Необходимо проводить соответствующую очистку гидролинии для подачи проб, чтобы гарантировать получение представительной жидкой пробы.
6. Порядок испытаний
6.1. Методика, приведенная в настоящем разделе, устанавливает минимальные требования и не может обеспечивать чистоту для всех гидросистем, особенно для гидросистем с длинными гидролиниями и сложной схемой. Для таких гидросистем могут потребоваться специальные способы очистки.

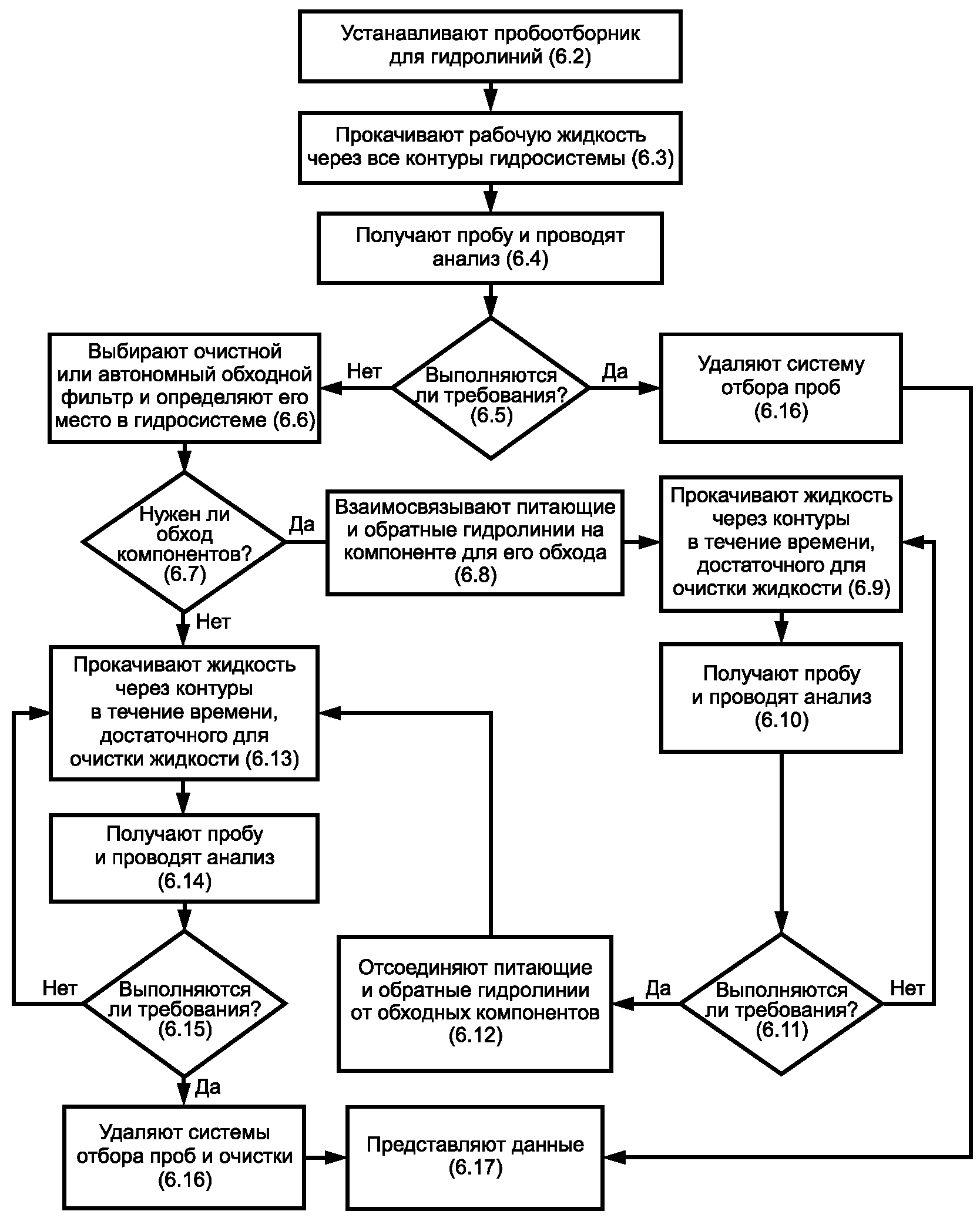

На рисунке 1 представлена блок-схема, отражающая методику оценивания чистоты собранной гидросистемы и номера пунктов настоящего стандарта, соответствующих каждому этапу процедуры.
При проведении испытаний выполняют следующие действия.
Рисунок 1. Блок-схема, отражающая методику оценивания чистоты собранной гидросистемы
6.2. Устанавливают пробоотборник для гидролиний и записывают его местоположение.
6.3. Рабочую жидкость прокачивают через все контуры гидросистемы в течение не менее 10 мин или до тех пор, пока не будут достигнуты рабочие условия, указанные производителем, и задействованы все компоненты гидросистемы.
6.4. Получают представительную жидкую пробу и проводят анализ методом счета частиц в соответствии с ИСО 11500 или ИСО 4407. Записывают данные. Результаты анализа оценивают в соответствии с требованиями раздела 7.
6.5. Если результаты не соответствуют требованиям раздела 7 и необходима дополнительная очистка, то выполняют действия по 6.6. Если результаты соответствуют требованиям раздела 7, то выполняют действия по 6.16.
6.6. Выбирают очистной или автономный обходной фильтр и устанавливают его в определенном месте гидросистемы в соответствии с рекомендациями производителя гидросистемы (например, на выходе основного насоса гидросистемы, в корпусе имеющегося фильтра, на внешнем соединении с гидробаком).
6.7 Определяют наличие компонентов, которые следует временно обходить:
- высокочувствительные к загрязнению компоненты;
- цилиндры, питаемые гидролиниями со статическим объемом, превышающим 50% объема цилиндра.
При отсутствии таких компонентов выполняют действия по 6.13.
6.8. Обходят требуемые компоненты с помощью взаимосвязывания питающих и обратных гидролиний на компоненте.
Примечание. Добавление или удаление гидролинии или компонента, добавление жидкости или другое нарушение работы гидросистемы может внести загрязнитель в гидросистему.
6.9. Прокачивают рабочую жидкость через все контуры гидросистемы посредством ее работы в течение времени, достаточного для очистки рабочей жидкости до уровня, соответствующего требованиям раздела 7.
6.10. Получают представительную жидкую пробу и проводят анализ методом счета частиц по ИСО 11500 или ИСО 4407. Результаты анализа оценивают в соответствии с требованиями раздела 7.
6.11. Если требования раздела 7 не выполняются и необходима дополнительная очистка, то переходят к выполнению действий по 6.9 и 6.10. При выполнении требований раздела 7 переходят к выполнению действий по 6.12.
Примечание. Если согласованный уровень чистоты не достигнут за соответствующий промежуток времени, то используемую процедуру контроля загрязненности при изготовлении частей и компонентов гидросистемы пересматривают.
6.12. Отсоединяют питающие и обратные гидролинии от всех обходимых компонентов.
6.13. Прокачивают рабочую жидкость через все контуры гидросистемы посредством ее работы в течение времени, достаточного для очистки рабочей жидкости до уровня, соответствующего требованиям раздела 7.
6.14. Получают представительную жидкую пробу и проводят анализ методом счета частиц по ИСО 11500 или ИСО 4407. Оценивают результаты анализа в соответствии с требованиями раздела 7.
6.15. При выполнении требований раздела 7 переходят к выполнению действий по 6.16. При невыполнении требований раздела 7 и необходимости дополнительной очистки выполняют действия по 6.13 и 6.14.
6.16. Удаляют пробоотборник и все внешние подсоединенные очистительные системы.
6.17. Представляют окончательные данные в соответствии с разделом 8.
7. Критерии приемки
Система должна быть принята, если уровень чистоты жидкости в собранной гидросистеме к моменту ее изготовления равен или выше уровня чистоты, согласованного между поставщиком и потребителем гидросистемы.
8. Отчет об испытаниях
Протокол испытаний уровня чистоты собранной гидросистемы должен содержать, по крайней мере, следующую информацию:
b) идентификационный номер (серийный номер) испытуемой гидросистемы;
c) уровень чистоты собранной гидросистемы после ее изготовления;
d) использованный метод отбора проб;
e) перечень обходных компонентов;
f) рабочие условия (температуру, давление и другие условия для работающих гидросистем по требованию потребителя);
g) анализ счета частиц, включая метод и режим (например, неавтономный или автономный).
Форма протокола испытаний для записи этой информации приведена в Приложении A <1>.
<1> Пример заполненной формы отчета об оценке уровня чистоты собранной гидросистемы приведен в Приложении B.
9. Форма записи (при ссылке на настоящий стандарт)
В отчетах об испытаниях, каталогах и торговой документации при ссылке на настоящий стандарт приводят следующую запись:
«Метод оценки чистоты собранной гидросистемы соответствует ГОСТ ИСО/ТС 16431-2007. Чистота промышленная. Оценка чистоты собранных гидросистем».
ИСО 11500
ИСО 4407
неавтономный
автономныйПРИМЕР ЗАПОЛНЕННОЙ ФОРМЫ ОТЧЕТА ОБ ОЦЕНКЕ УРОВНЯ ЧИСТОТЫ СОБРАННОЙ ГИДРОСИСТЕМЫ
ИСО 11500
ИСО 4407
неавтономный
автономный(справочное)
МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
| Обозначение и наименование международного стандарта | Степень соответствия | Обозначение и наименование межгосударственного стандарта |
| ИСО 3722:1976 «Гидроприводы объемные. Сосуды для проб жидкости. Оценка и контроль способов очистки» | MOD | <*> |
| ИСО 4406:1999 «Гидроприводы объемные. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами» | ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей» | |
| ИСО 4021:1980 «Гидроприводы объемные. Гранулометрический анализ. Взятие проб жидкости из линий работающих гидросистем» | <**> | |
| ИСО 4407:2002 «Гидроприводы объемные. Загрязненность жидкости. Определение уровня загрязненности твердыми частицами методом их подсчета с помощью оптического микроскопа» | ITD | ГОСТ ИСО 4407-2006 «Чистота промышленная. Определение загрязненности жидкости методом счета частиц с помощью оптического микроскопа» |
| ИСО 5598:1985 «Гидроприводы объемные, пневмоприводы и их компоненты. Словарь» | NEQ | ГОСТ 17752-81 «Гидропривод объемный и пневмопривод. Термины и определения»; ГОСТ 26070-83 «Фильтры и сепараторы для жидкостей. Термины и определения» |
| ИСО 11500:1997 «Гидроприводы объемные. Определение загрязненности твердыми частицами с помощью автоматического подсчета с использованием принципа поглощения света» | NEQ | ГОСТ 31247-2004 «Чистота промышленная. Определение загрязнения пробы жидкости с помощью автоматических счетчиков частиц» |
| ИСО 18413:2002 «Гидроприводы объемные. Чистота частей и компонентов. Инспекционная документация и принципы сбора, анализа и представления данных» | ITD | ГОСТ ИСО 18413-2006 «Чистота промышленная. Методика оформления результатов анализа на загрязненность частей и компонентов гидропривода» |
| <*> На территории Российской Федерации действует ГОСТ Р 50557-93 (ИСО 3722-76) «Гидропривод объемный. Сосуды для проб жидкости. Оценка и контроль способов очистки». <**> На территории Российской Федерации действует ГОСТ Р 50556-93 (ИСО 4021-77) «Гидропривод объемный. Анализ загрязненности частицами. Отбор проб жидкости из трубопроводов работающих систем». | ||
БИБЛИОГРАФИЯ
1. ИСО 18413:2002. Гидроприводы объемные. Чистота частей и компонентов. Инспекционная документация и принципы сбора, анализа и представления данных
(Hydraulic fluid power. Cleanliness of parts and components. Inspection document and principles related to contaminant collection, analysis and data reporting)
2. ИСО 4406:1999. Гидроприводы объемные. Рабочие жидкости. Метод кодирования уровня загрязненности твердыми частицами
(Hydraulic fluid power. Fluids. Method for coding the level of contamination by solid particles)
ИСО 11171:1999 <1>. Гидроприводы объемные. Калибровка автоматических счетчиков частиц для жидкостей
(Hydraulic fluid power. Calibration of automatic particle counters for liquids).
--------------------------------
<1> Ссылка приведена для сохранения идентичности стандарта.
------------------------------------------------------------------
