ГОСТ ISO 1478-2015. Межгосударственный стандарт. Резьба самонарезающих винтов
(введен в действие Приказом Росстандарта от 25.05.2016 № 397-ст)
Примечание
Документ введен в действие с 1 января 2018 года.
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 мая 2016 г. № 397-ст
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) и Обществом с ограниченной ответственностью «РМ-Центр» (ООО «РМ-Центр») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. № 80-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2016 г. № 397-ст межгосударственный стандарт ГОСТ ISO 1478-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 1478:1999 «Резьба самонарезающих винтов» («Tapping screws thread», IDT).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 2 «Крепежные изделия» Международной организации по стандартизации (ISO).
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования к конструкции и размеры резьбы и резьбовых концов самонарезающих винтов (винтов для листового металла) с резьбой от ST1,5 до ST9,5 включительно.
2. Размеры

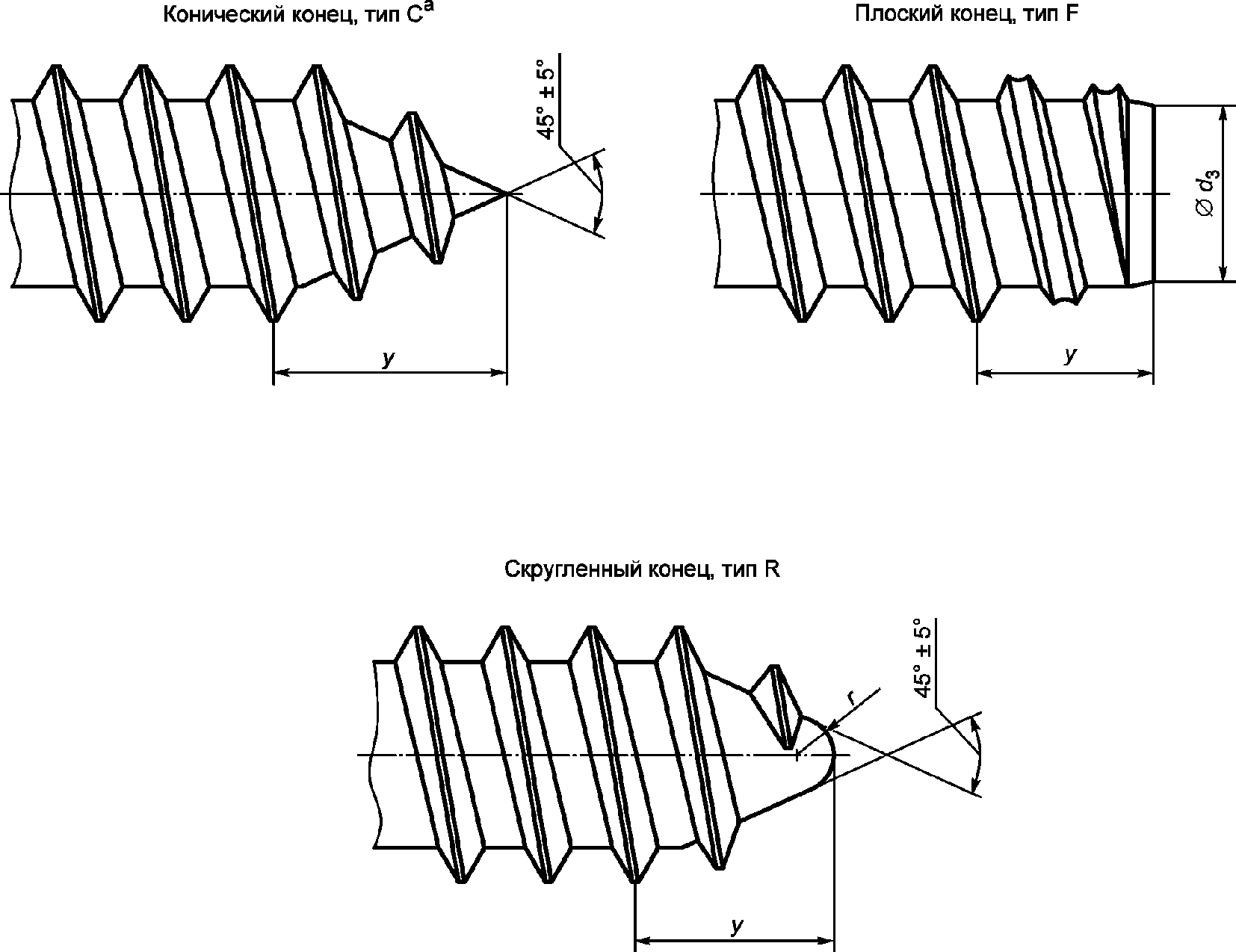

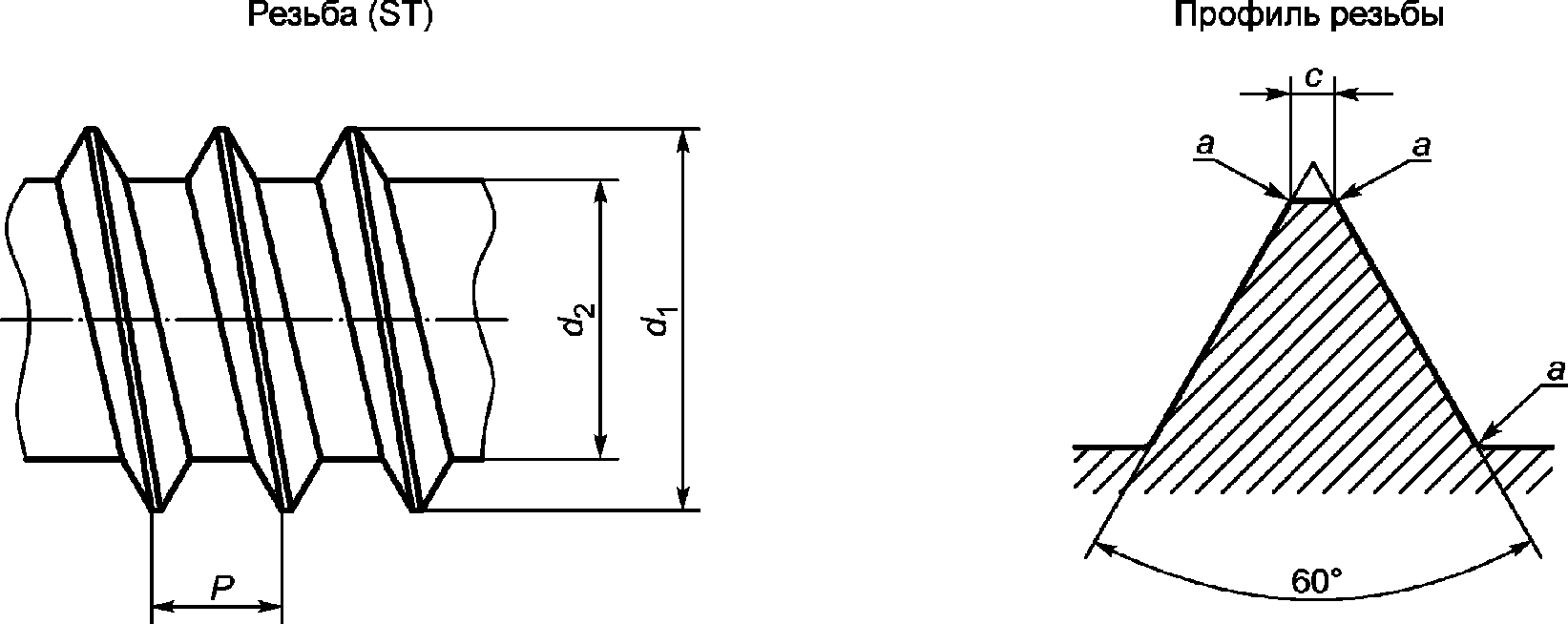

Размеры резьбы в соответствии с рисунками 1, 2 и таблицей 1.
a При накатке резьбы выход металла за вершину конического конца типа C не допускается. Рекомендуется незначительное скругление или притупление конца.
| Резьба | ST1,5 | ST1,9 | ST2,2 | ST2,6 | ST2,9 | ST3,3 | ST3,5 | ST3,9 | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 | |
| P | \approx | 0,5 | 0,6 | 0,8 | 0,9 | 1,1 | 1,3 | 1,3 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| d1 | не более | 1,52 | 1,90 | 2,24 | 2,57 | 2,90 | 3,30 | 3,53 | 3,91 | 4,22 | 4,80 | 5,46 | 6,25 | 8,00 | 9,65 |
| не менее | 1,38 | 1,76 | 2,10 | 2,43 | 2,76 | 3,12 | 3,35 | 3,73 | 4,04 | 4,62 | 5,28 | 6,03 | 7,78 | 9,43 | |
| d2 | не более | 0,91 | 1,24 | 1,63 | 1,90 | 2,18 | 2,39 | 2,64 | 2,92 | 3,10 | 3,58 | 4,17 | 4,88 | 6,20 | 7,85 |
| не менее | 0,84 | 1,17 | 1,52 | 1,80 | 2,08 | 2,29 | 2,51 | 2,77 | 2,95 | 3,43 | 3,99 | 4,70 | 5,99 | 7,59 | |
| d3 | не более | 0,79 | 1,12 | 1,47 | 1,73 | 2,01 | 2,21 | 2,41 | 2,67 | 2,84 | 3,30 | 3,86 | 4,55 | 5,84 | 7,44 |
| не менее | 0,69 | 1,02 | 1,37 | 1,60 | 1,88 | 2,08 | 2,26 | 2,51 | 2,69 | 3,12 | 3,68 | 4,34 | 5,64 | 7,24 | |
| c | не более | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| r a | \approx | - | - | - | - | - | - | 0,5 | 0,6 | 0,6 | 0,7 | 0,8 | 0,9 | 1,1 | 1,4 |
| yсправ b | Тип C | 1,4 | 1,6 | 2 | 2,3 | 2,6 | 3 | 3,2 | 3,5 | 3,7 | 4,3 | 5 | 6 | 7,5 | 8 |
| Тип F | 1,1 | 1,2 | 1,6 | 1,8 | 2,1 | 2,5 | 2,5 | 2,7 | 2,8 | 3,2 | 3,6 | 3,6 | 4,2 | 4,2 | |
| Тип R | - | - | - | - | - | - | 2,7 | 3 | 3,2 | 3,6 | 4,3 | 5 | 6,3 | - | |
| Номер c | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | |
| a Размер r — справочный и указан как ориентировочное значение. Конец может быть не обязательно сферический, но не должен быть острым. b Длина неполной резьбы. c Прежнее (устаревшее) обозначение резьбы, только для справки. | |||||||||||||||
3. Обозначение
Пример — Резьба самонарезающего винта с размером резьбы ST3,5 обозначается следующим образом:
Примечание — Тип конца резьбы должен быть установлен в обозначении изделия, в соответствии с требованиями стандартов на продукцию.
