ГОСТ IEC 60974-11-2014. Межгосударственный стандарт. Оборудование для дуговой сварки. Часть 11. Электрододержатели
(введен в действие Приказом Росстандарта от 29.05.2015 № 498-ст)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 09.03.2021 № 28). Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ введен в действие с 1 января 2016 года.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. № 498-ст
ОБОРУДОВАНИЕ ДЛЯ ДУГОВОЙ СВАРКИ
Arc welding equipment. Part 11. Electrode holders
Дата введения 1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным автономным учреждением «Научно-учебный центр „Сварка и контроль“ при МГТУ им. Н.Э. Баумана (ФГАУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС), Научно-производственной фирмой „Инженерный и технологический сервис“ (НПФ „ИТС“), Обществом с ограниченной ответственностью „Шторм“ (ООО „Шторм“) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 «Сварка и родственные процессы»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2014 г. N69-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. № 498-ст межгосударственный стандарт ГОСТ IEC 60974-11-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60974-11:2010 Arc welding equipment — Part 11: Electrode holders (Оборудование для дуговой сварки. Часть 11. Электрододержатели).
Международный стандарт разработан техническим комитетом по стандартизации ТС 26 «Электросварка» Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия — идентичная (IDT)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на электрододержатели для ручной дуговой сварки покрытыми электродами с диаметром прутка закрепляемого электрода до 10 мм.
Настоящий стандарт не распространяется на электрододержатели для подводной сварки.
Настоящий стандарт определяет требования к безопасности и к рабочим характеристикам электрододержателей.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60050-151 International Electrotechnical Vocabulary — Part 151: Electrical and magnetic devices (Международный электротехнический словарь. Глава 151: Электрические и магнитные устройства)
IEC 60529 Degrees of protection provided by enclosures (IP Code) [Степени защиты, обеспечиваемые корпусами (Код IP)]
IEC 0974-1 Arc welding equipment — Part 1: Welding power sources (Оборудование для дуговой сварки. Часть 1. Источники сварочного тока)
3. Термины и определения
В настоящем стандарте применены термины в соответствии с IEC 60050-151 и IEC 60974-1, а также следующие термины с соответствующими определениями:
3.1 электрододержатель (electrode holder): Изолированный инструмент для ручной дуговой сварки, предназначенный для фиксирования и направления электрода, а также для его электрического подключения.
3.2 головка (head): Часть электрододержателя, имеющая полости, кулачки или аналогичные приспособления для вставки, ориентации, фиксации и электрического подключения электрода.
3.3 рукоятка (handle): Часть электрододержателя, которая располагается в руке оператора.
3.4 рычаг (level): Часть, которая может быть установлена для управления зажимным устройством электрододержателя.
3.5 номинальный ток (rated current): Назначенная изготовителем сила тока, которую электрододержатели могут принимать на 60% цикла нагрузки, не превышая допустимого повышения температуры.
3.6 электрододержатель типа A (type A electrode holder): Электрододержатель, в котором ни одна из токопроводящих частей не доступна для стандартного испытательного штифта, как описано в IEC 60529.
3.7 электрододержатель типа B (type B electrode holder): Электрододержатель, в котором, в отличие от типа A, ни одна из токопроводящих частей не доступна в районе головки для шарика диаметром, сопоставимым с максимальным диаметром электрода (см. 8.1 b).
4. Условия окружающей среды
Электрододержатели должны обеспечивать работоспособность в следующих условиях окружающей среды:
a) температура окружающего воздуха:
b) относительная влажность воздуха:
Электрододержатели должны выдерживать хранение и транспортировку при температуре окружающего воздуха от минус 20 °C до плюс 55 °C без каких-либо нарушений функциональности и рабочих характеристик.
5. Типовые испытания
5.1. Условия проведения испытаний
Все типовые испытания должны проводиться на одном и том же новом и полностью собранном электрододержателе.
Все типовые испытания должны проводиться при температуре окружающего воздуха от 10 °C до 40 °C.
Требования к точности измерительных приборов:
a) электроизмерительные приборы: класс 1; (+/- 1% от полного значения шкалы), за исключением измерения сопротивления изоляции и диэлектрической прочности, в отношении которых точность приборов не определена, но должна учитываться в результатах измерений;
b) приборы для измерения температуры: +/- 2 К.
5.2. Последовательность испытаний
Типовые испытания должны проводиться в следующей последовательности:
b) повышение температуры, см. 9.1;
c) сопротивление ударной нагрузке, см. 10.4;
d) сопротивление изоляции, см. 8.2;
e) диэлектрическая прочность, см. 8.3.
Другие типовые испытания по настоящему стандарту, не упомянутые выше, могут проводиться в любой удобной последовательности.
6. Обозначение
Электрододержатели должны обозначаться по значению номинального тока при 60% цикла нагрузки и соответствовать размерным требованиям, указанным в таблице 1.
Требования к размерам для электрододержателя
Соответствие проверяется посредством измерений.
7. Требования при эксплуатации
Электрододержатель должен обеспечивать:
a) безопасную и быструю установку электродов и высвобождение огарков;
b) осуществление сварки до длины огарка 50 мм при любом предусмотренном положении фиксации электрода;
c) фиксацию электродов всех указанных изготовителем диаметров без усилий со стороны оператора;
d) отрыв электрода от заготовки, в случае его нежелательного прилипания.
Соответствие проверяется действием зажимного устройства, визуальным осмотром и, в случае d), ручной сваркой.
8. Защита от поражения электрическим током
8.1. Защита от прямого контакта
Электрододержатель без электрода, оборудованный кабелем питания минимального сечения, определенного изготовителем, должен обеспечивать защиту от непреднамеренного контакта с токопроводящими частями.
Для электрододержателей типа A указанное требование относится и к части электрода, вставленного в электрододержатель. Испытания должны быть проведены для минимального и максимального диаметра электрода, определенного изготовителем.
a) стандартным испытательным штифтом согласно IEC 60529 для электрододержателей
b) для головки электрододержателей типа В:
-
металлическим шариком диаметром 12,5 мм согласно IEC 60529 для электродов диаметром до 6,3 мм или
-
металлическим шариком диаметром d_{0}^{+ 0,05}\text{мм} для электродов диаметром более 6,3 мм, где значение d — двойной максимальный диаметр электрода, определенный изготовителем.
Шарик вставляется в отверстие с усилием 30 Н + 10%.
Пружины, не предназначенные для передачи сварочного тока, должны быть изолированы от других металлических частей электрододержателя.
Соответствие требованиям проверяется путем визуального осмотра.
8.2. Сопротивление изоляции
Сопротивление изоляции, после увлажнения, должно составлять не менее 1 МОм.
Соответствие требованиям проверяется посредством проведения следующего испытания:
Температура t в шкафу увлажнения должна поддерживаться на уровне от 20 °C до 30 °C при относительной влажности от 91% до 95%.
Электрододержатель без кабеля нагревается до температуры от t до (t + 4) °C и затем помещается в шкаф увлажнения на 48 ч.
b) Измерение сопротивления изоляции
Сразу после увлажнения электрододержатель тщательно вытирается и плотно оборачивается металлической фольгой, покрывая наружную поверхность изоляции.
Сопротивление изоляции измеряется подачей испытательного напряжения 500 В постоянного тока между токопроводящими частями и металлической фольгой, считывание производить после стабилизации показаний прибора.
8.3. Диэлектрическая прочность
Изоляция должна выдерживать испытательное напряжение до 1000 В переменного тока без электрического разряда или пробоя. Любые разряды, не сопровождаемые падением напряжения, не учитываются.
Соответствие требованиям проверяется посредством проведения следующего испытания:
Испытательное напряжение переменного тока, имеющее соответствующую синусоидальную форму, с амплитудным значением, не превышающим среднеквадратичное значение более чем в 1,45 раза, с частотой 50 Гц или 60 Гц, подается в течение 1 мин между токопроводящими частями и металлической фольгой.
Альтернативное испытание: допускается использовать испытательное напряжение постоянного тока, превышающее в 1,4 раза среднеквадратичное испытательное напряжение переменного тока.
9. Термостойкость
9.1. Повышение температуры
Повышение температуры наружной поверхности рукоятки при прохождении номинального тока через электрододержатель, с присоединенным сварочным кабелем максимального сечения и закрепленным стержнем максимального диаметра, указанных в таблице 1, не должно превышать 40 К.
Соответствие требованиям проверяется посредством проведения следующего испытания (см. рисунок 1):

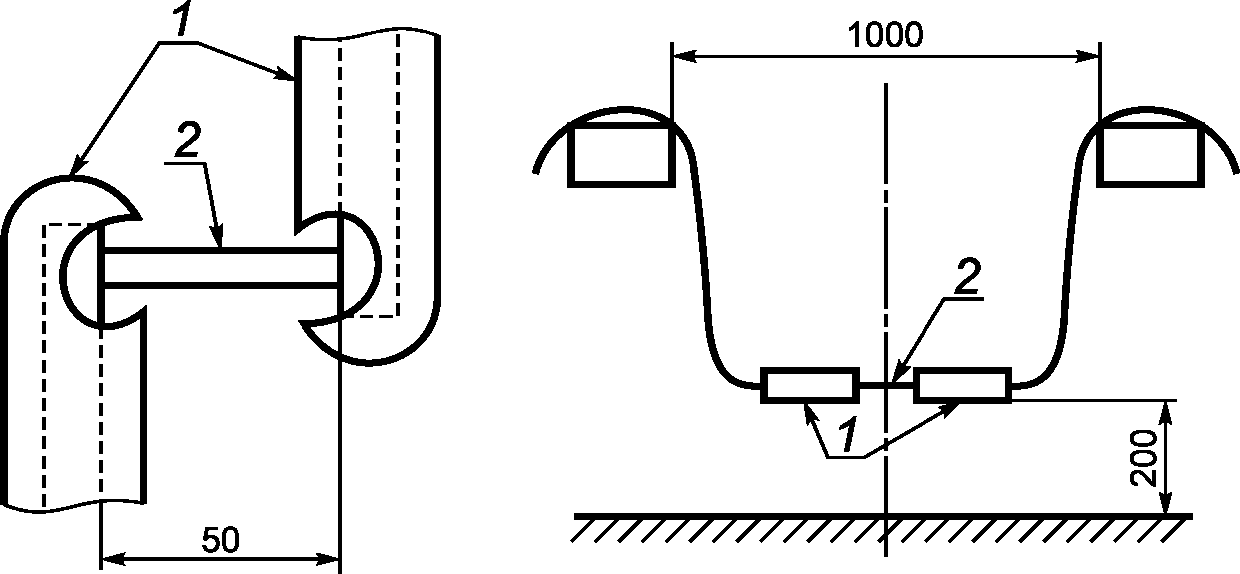

1 — электрододержатель; 2 — круглый стержень
Рисунок 1 — Компоновка испытания на повышение температуры
К двум идентичным электрододержателям присоединяется сварочный кабель (не менее 2 м длиной). Круглый стержень из чистой, неокисленной, низкоуглеродистой стали полностью вставлен и зафиксирован в двух электрододержателях под углом 180° друг к другу на расстоянии 50 мм между металлическими зажимами. Угол между стержнем и электрододержателем может изменяться.
Электрододержатели (соединенные вместе) подвешивают на присоединенных сварочных кабелях между двумя деревянными рейками на расстоянии 1 м, так, чтобы они располагались в горизонтальной плоскости. Зафиксированный стержень висит между двумя планками приблизительно в 200 мм от земли при отсутствии тяги воздуха.
Постоянный ток, составляющий 75% от испытательного значения (что приблизительно соответствует циклу нагрузки 60%), подается через электрододержатели до тех пор, пока скорость повышения температуры не превысит 2 К/час, при этом определяется среднее значение, получаемое от обоих электрододержателей. В течение всего времени испытания номинальное значение постоянного тока поддерживается неизменным при допустимом отклонении +/- 2%.
Испытание выполняется пять раз. Для каждого испытания берется пара новых электрододержателей и стержней.
9.2. Сопротивление нагреву
После испытания в соответствии с 9.1 головка электрододержателя не должна иметь видимых повреждений изоляции, таких как вздутие или сильное обугливание, одиночных или звездообразных трещин, особенно в месте захвата электрода. Изменение цвета материала или поверхностное вздутие изоляции в этом месте допустимо.
Соответствие требованиям проверяется путем визуального осмотра.
9.3. Устойчивость к воздействию нагретых объектов
Изоляция рукоятки должна выдерживать воздействие нагретых объектов и влияние обычного количества сварочных брызг без возгорания или снижения уровня безопасности.
В нормальном режиме работы ни одна из частей электрододержателей не должна создавать риск возгорания, то есть должен использоваться негорючий материал.
Соответствие требованиям проверяется с помощью устройства, показанного на рисунке 2.

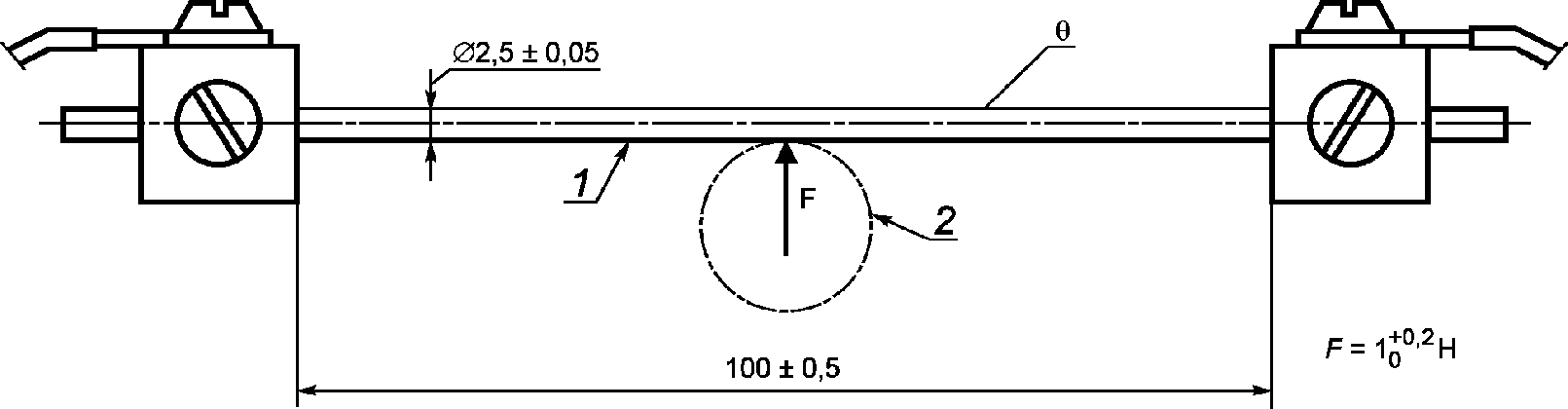

1 — стержень из хромоникелевой стали 18/8; 2 — рукоятка электрододержателя; \theta — температура испытаний
Рисунок 2 — Устройство для проверки устойчивости к воздействию нагретых объектов
Через стержень пропускается электрический ток (приблизительно 25 А) до тех пор, пока не будет достигнута устойчивая температура \theta на уровне
. Во время испытаний значение температуры нагретого стержня должно оставаться неизменным. Измерение температуры производится контактным термометром или термопарой.
Нагретый стержень прикладывается на 2 мин к изоляции в наиболее уязвимой точке (например, в точке с наименьшей толщиной изоляции и как можно ближе к токоведущим частям). Нагретый стержень не должен проходить сквозь изоляцию и вступать в контакт с токоведущими частями. При испытаниях рукоятки стержень должен прикладываться в месте, имеющем наименьшую толщину, где токоведущие детали расположены наиболее близко к поверхности рукоятки.
Следует произвести попытку зажигания газов, которые могут образовываться в точке контакта с горячим стержнем, с помощью электрической искры или небольшого источника пламени. Если эти газы являются горючими, то их горение должно прекращаться сразу же после удаления стержня.
10. Механические требования
10.1. Ввод сварочного кабеля
Ввод сварочного кабеля в электрододержатель должен иметь конструкцию, предотвращающую повреждение кабеля в результате его изгиба.
Соответствие требованиям проверяется путем визуального осмотра.
10.2. Глубина вставки изоляции сварочного кабеля
Не освобожденная от изоляции часть сварочного кабеля должна входить внутрь рукоятки электрододержателя на глубину, равную двум наружным диаметрам кабеля, но не менее 30 мм.
Соответствие проверяется посредством измерения по сварочному кабелю максимального сечения, определенного изготовителем.
10.3. Соединение сварочного кабеля
Конструкция электрододержателя должна предусматривать возможность замены сварочных кабелей с площадью поперечного сечения в пределах определенного изготовителем диапазона. Соединение должно выдерживать механическое напряжение при испытании на растяжение без разрыва.
Соответствие требованиям проверяется посредством внешнего осмотра и проведения следующего испытания:
Электрододержатель соединяется в соответствии с инструкциями изготовителя со сварочным кабелем максимального сечения. Соединение десять раз подвергается натяжению с силой из расчета 40 Н на мм2 площади поперечного сечения сварочного кабеля, но не более 2000 Н. Сила каждого натяжения постепенно увеличивается от нуля до указанного значения с периодичностью 1 с и сохраняется в течение 1 с.
После испытания провод не должен иметь заметного смещения. Испытание выполняется повторно с использованием сварочного кабеля минимального сечения, определенного изготовителем.
Если предусмотрено более одного способа фиксации кабеля, то проверку должны пройти все способы.
10.4. Ударная прочность
Электрододержатели должны выдерживать механическое напряжение при испытаниях на ударную прочность без видимых или функциональных изменений зажима электрода или узла рычага.
Не должно быть никаких нарушений или трещин в изоляции. Небольшие сколы или поверхностные вмятины допускаются.
Соответствие проверяется посредством проведения следующих испытаний:
Электрододержатель подвешивается на сварочном кабеле, при этом конец головки располагается на высоте 1 м от ударной плоскости. Ударная плоскость представляет собой лист стали толщиной не менее 9 мм, лежащий на земле.
Электрододержатель с кабелем отпускается в свободное падение. Испытание выполняется три раза с использованием одного и того же электрододержателя.
b) Маятникообразное раскачивание
Для данного испытания используется приспособление, показанное на рисунке 3. Электрододержатель подвешивается на сварочном кабеле, закрепленном в перпендикулярной стене плоскости.
Отпущенный без начальной скорости, он ударяется в отбойник при следующих условиях:
- отбойником служит уголок из пластичной стали размером 40 мм x 40 мм x 5 мм, имеющий внешний радиус скругления 5 мм;
- точка подвешивания сварочного кабеля расположена на высоте 1 м над отбойником так, чтобы часть электрододержателя испытывающая удар при свободном свисании входила в контакт только с уголком;
- во время испытания электрододержатель отклоняется от вертикали, чтобы высота качания составляла 400 мм.

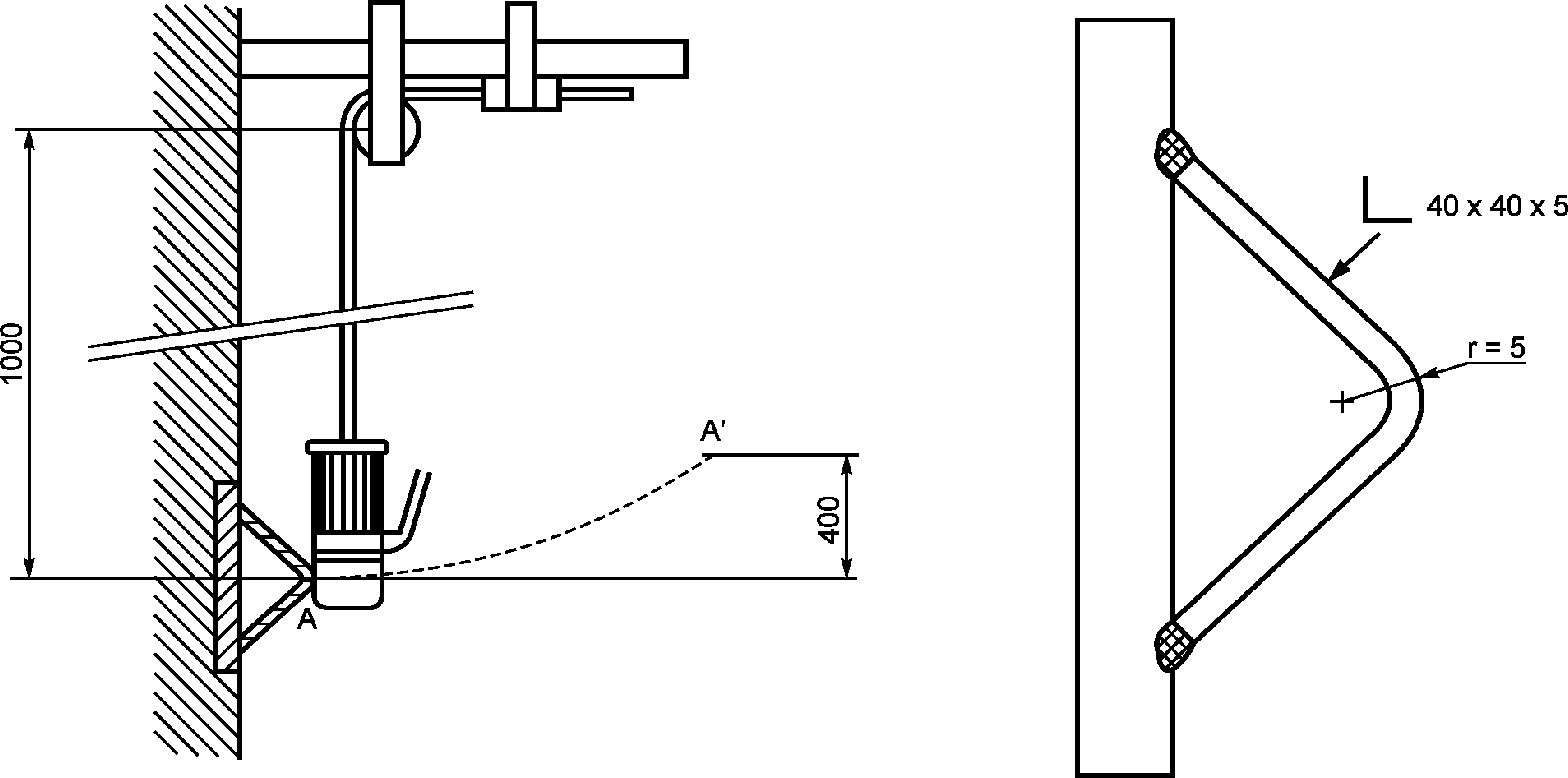

Рисунок 3 — Устройство для испытания на маятникообразный удар
Электрододержатель ударяют об отбойник шесть раз: два раза головкой, два раза средней частью рукоятки и два раза рычагом; если рычаг не предусмотрен, то два раза иной слабой частью.
11. Маркировка
Каждый электрододержатель должен иметь разборчивую и несмываемую маркировку, содержащую следующую информацию:
a) название производителя, дистрибьютора, импортера или зарегистрированная торговая марка;
b) тип (идентификация) по версии изготовителя;
d) ссылка на настоящий стандарт, подтверждающая, что электрододержатель соответствует требованиям.
Данный пример указывает на электрододержатель торговой марки STAR, типа B, номинальным током 200 А и соответствующий настоящему стандарту.
Соответствие проверяется путем чтения маркировки.
12. Инструкция по эксплуатации
В комплект поставки каждого электрододержателя должна входить инструкция, содержащая следующую информацию:
a) диапазон зажима электродов;
b) правильное подключение сварочного кабеля;
c) выбор сварочного кабеля, типа и размера;
d) соотношение допустимого тока и цикла нагрузки;
e) список существенных запасных частей.
Соответствие проверяется путем чтения данных инструкций.
СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
| Обозначение и наименование ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| IEC 60050-151 Международный электротехнический словарь. Глава 151. Электрические и магнитные устройства | - | <*> |
| IEC 60529 Степени защиты, обеспечиваемые корпусами (Код IP) | - | <*> |
| IEC 60974-1 Оборудование для дуговой сварки. Часть 1. Источники сварочного тока | - | <*> |
| <*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. | ||
