ГОСТ IEC 60332-2-1-2011. Межгосударственный стандарт. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля небольших размеров. Испытательное оборудование
(введен в действие Приказом Росстандарта от 13.12.2011 № 1428-ст)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и осуществления оценки соответствия (Распоряжение Правительства РФ от 10.03.2009 № 304-р). Документ введен в действие с 1 января 2013 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р МЭК 332-2-96"]:::doc click n0 "https://bukva.ai/docs/gost-r-mek-332-2-96" "ГОСТ Р МЭК 332-2-96. Испытания кабелей на нераспространение горения. Испытание одиночного вертикально расположенного изолированного провода или кабеля небольшого диаметра с... (при" n1["ГОСТ Р МЭК 60332-2-1-2007"]:::rst click n1 "https://bukva.ai/docs/gost-r-mek-60332-2-1-2007" "ГОСТ Р МЭК 60332-2-1-2007. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2-1. Испытание на нераспространение горения одиночного вертикально рас" n2["ГОСТ IEC 60332-2-1-2011"]:::doc click n2 "https://bukva.ai/docs/gost-iec-60332-2-1-2011" "ГОСТ IEC 60332-2-1-2011. Межгосударственный стандарт. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2-1. Испытание на нераспространение горения" n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 13 декабря 2011 г. № 1428-ст
ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПЛАМЕНИ
ИСПЫТАНИЕ НА НЕРАСПРОСТРАНЕНИЕ ГОРЕНИЯ ОДИНОЧНОГО ВЕРТИКАЛЬНО РАСПОЛОЖЕННОГО ИЗОЛИРОВАННОГО ПРОВОДА ИЛИ КАБЕЛЯ НЕБОЛЬШИХ РАЗМЕРОВ. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ
Tests on electric and optical fibre cables under fire conditions. Part 2-1. Test for vertical flame propagation for a single small insulated wire or cable. Apparatus
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ»).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 40-2011 от 29 ноября 2011 г.).
| Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
|---|---|---|
| Беларусь Казахстан Кыргызстан Российская Федерация Таджикистан | BY KZ KG RU TJ | Госстандарт Республики Беларусь Госстандарт Республики Казахстан Кыргызстандарт Росстандарт Таджикстандарт |
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1428-ст межгосударственный стандарт ГОСТ IEC 60332-2-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60332-2-1:2004. Tests on electric and optical fibre cables under fire conditions — Part 2-1: Test for vertical flame propagation for a single small insulated wire or cable — Apparatus (Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля небольших размеров. Испытательное оборудование).
Перевод с английского языка (en).
Степень соответствия — идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60332-2-1-2007.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».
1. Область применения
Настоящий стандарт устанавливает требования к испытательному оборудованию, применяемому при проведении испытания на нераспространение горения одиночного вертикально расположенного небольшого размера электрического изолированного провода или кабеля или оптического кабеля в условиях воздействия пламени.
Порядок проведения испытания и рекомендуемые требования по оценке его результатов (приложение А) приведены в IEC 60332-2-2.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на следующий международный стандарт:
IEC 60695-4:1993. Fire hazard testing — Part 4: Terminology concerning fire tests (Испытания на пожаробезопасность. Часть 4. Терминология, относящаяся к испытаниям на огнестойкость).
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
┌─────────────────────────────────────────────────────────────────────────┐
<pre class="legal-pre">│ Источник зажигания (ignition source): источник энергии, вызывающий│
│горение. │
│ [IEC 60695-4:1993, статья 2.76] │</pre>
└─────────────────────────────────────────────────────────────────────────┘
4. Испытательное оборудование
4.1. Составные части оборудования
Испытательное оборудование состоит из следующих частей:
a) металлической камеры (4.2);
b) источника зажигания (4.3);
c) помещения для испытания (4.4).
4.2. Металлическая камера

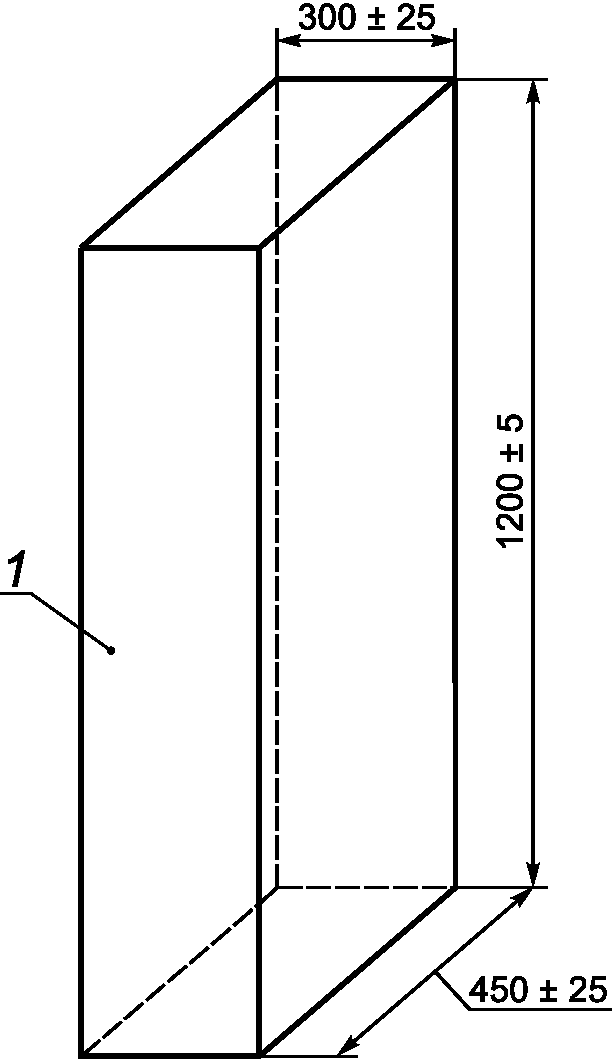

Испытательная камера (рисунок 1) представляет собой металлическую камеру без передней стенки высотой (1200 +/- 25) мм, шириной (300 +/- 25) мм и глубиной (450 +/- 25) мм. Верх и дно камеры должны быть закрытыми.
(все остальные стороны закрыты)
Рисунок 1. Испытательная камера
4.3. Источник зажигания

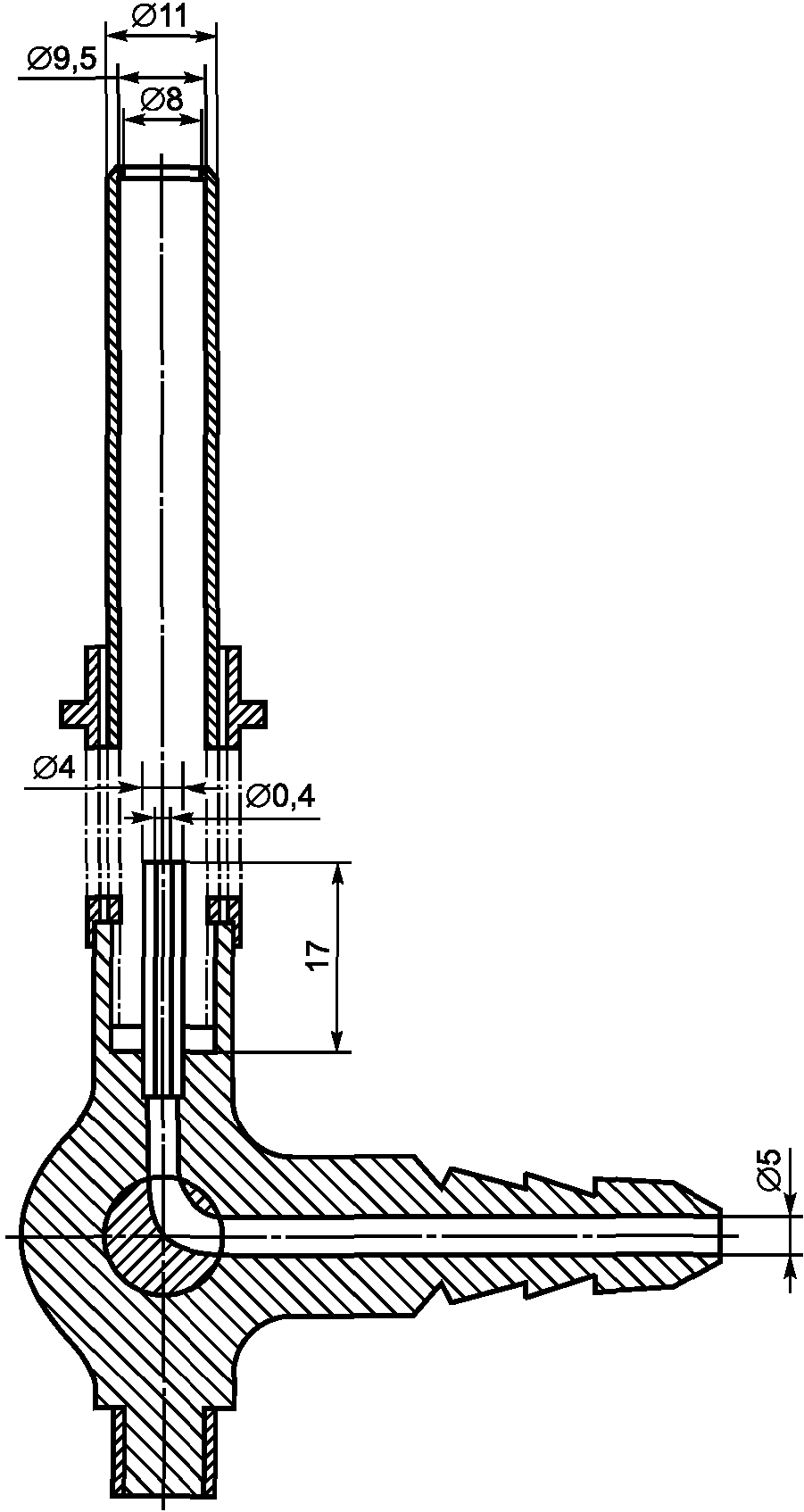

Источником зажигания должна быть пропановая горелка по рисунку 2.
Примечание. Если горелка не соответствует рисунку 2, можно применить насадку, чтобы диаметр сопла горелки составлял 8 мм.
Предельные отклонения размеров — +/- 5%
горелки (диффузионное пламя)

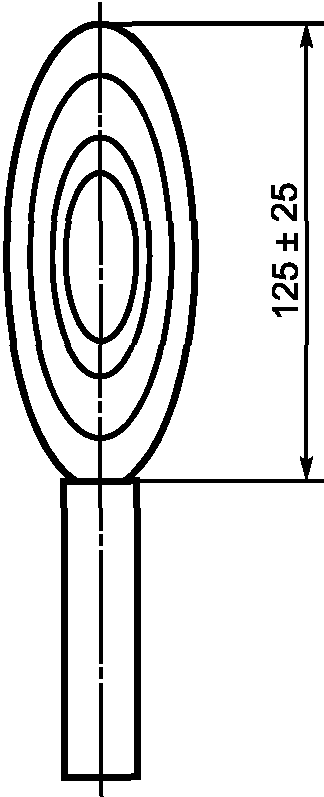

В горелке в качестве топлива должен использоваться технический пропан, более 95% <*>, и давать светящееся пламя при вертикальном положении сопла горелки и перекрытом доступе воздуха. Расход газа регулируют так, чтобы длина светящегося пламени была (125 +/- 25) мм (рисунок 3).
<*> Допускается использовать смесь пропан-бутан.
4.4. Помещение для испытания
Испытательную камеру и источник зажигания размещают в помещении, в котором нет сквозняков, но имеются системы удаления токсичных газов, выделяемых при горении. В помещении, где проводят испытание, должна поддерживаться температура (23 +/- 10) °C.
Примечание 1. Если в качестве закрытого помещения без сквозняков используют обычный вытяжной шкаф, то он должен иметь устройство отключения, позволяющее работать при выключенном вытяжном вентиляторе. Некоторые вытяжные шкафы не оборудуют таким устройством.
Примечание 2. При проведении испытания в вытяжном шкафу рекомендуются следующие операции, обеспечивающие безопасность работы:
a) выключить вытяжной вентилятор, наглухо закрыть выходное отверстие;
b) опустить переднюю дверцу вытяжного шкафа, оставив такой зазор, чтобы можно было установить горелку в требуемом положении;
c) убедиться в безопасности работы оператора;
d) не перемещать дверцу вытяжного шкафа во время испытания;
e) в конце испытания перед открытием дверцы вытяжной шкаф следует полностью проветрить.
(справочное)
| Обозначение и наименование ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| IEC 60695-4:1993. Испытания на пожаробезопасность. Часть 4. Терминология, относящаяся к испытаниям на огнестойкость | - | <*> |
| <*> Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. | ||
БИБЛИОГРАФИЯ
IEC 60332-2-2:2004 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля небольших размеров. Проведение испытания диффузионным пламенем (IEC 60332-2-2:2004. Tests on electric and optical fibre cables under fire conditions - Part 2-2: Test for vertical flame propagation for a single small insulated wire or cable - Procedure for diffusion
flame).
