ГОСТ EN 572-7-2017. Межгосударственный стандарт. Стекло профильное. Технические требования

(введен в действие Приказом Росстандарта от 03.04.2018 № 165-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 21992-76"]:::rst
  click n0 "https://bukva.ai/docs/gost-21992-76" "ГОСТ 21992-76. Государственный стандарт Союза ССР. Стекло строительное профильное. Технические условия (утв. и введен в действие Постановлением Госстроя СССР от 22.06.1976 N 93)"
  n1["ГОСТ 21992-83"]:::rst
  click n1 "https://bukva.ai/docs/gost-21992-83" "ГОСТ 21992-83. Стекло строительное профильное. Технические условия (утв. Постановлением Госстроя СССР от 10.01.1983 N 5)"
  n2["ГОСТ EN 572-7-2017"]:::doc
  click n2 "https://bukva.ai/docs/gost-en-572-7-2017" "ГОСТ EN 572-7-2017. Межгосударственный стандарт. Стекло профильное. Технические требования (введен в действие Приказом Росстандарта от 03.04.2018 N 165-ст)"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Channel shaped glass. Technical requirements

IDT)

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Институт стекла», Техническим комитетом по стандартизации ТК 41 «Стекло» на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. № 103-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 апреля 2018 г. № 165-ст межгосударственный стандарт ГОСТ EN 572-7-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2019 г.

5 Настоящий стандарт идентичен европейскому стандарту EN 572-7:2012 «Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 7. Армированное или неармированное профильное стекло» («Glass in building — Basic soda lime silicate glass products — Part 7: Wired or unwired channel shaped glass», IDT).

Европейский стандарт разработан техническим комитетом CEN/TC 129 «Стекло в строительстве» Европейского комитета по стандартизации (CEN).

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

Пункт 5.2.1 дополнен сноской, содержащей рекомендации по освещенности образца стекла при контроле пороков.

В настоящий стандарт включено дополнительное приложение ДА, в котором приведены рекомендации по применению настоящего стандарта.

При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий ему межгосударственный стандарт, сведения о котором приведены в дополнительном приложении ДБ

6 ВЗАМЕН ГОСТ 21992-83

7 Некоторые положения европейского стандарта, указанного в пункте 5, могут являться объектом патентных прав. Европейский комитет по стандартизации (CEN) не несет ответственности за идентификацию подобных патентных прав

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает требования к размерам и минимальные требования к качеству (по порокам внешнего вида) профильного стекла, соответствующего определению, приведенному в EN 572-1:2012, предназначенного для использования в строительстве.

Настоящий стандарт распространяется на профильное стекло свободных и конечных размеров.

2 Нормативные ссылки

Для применения настоящего стандарта необходим следующий ссылочный документ. Для датированных ссылок применяют только указанное издание ссылочного документа.

EN 572-1:2012 Glass in building — Basic soda lime silicate glass products — Part 1: Definitions and general physical and mechanical properties (Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 1. Определения и основные физические и механические свойства)

3 Термины и определения

В настоящем стандарте применены термины по EN 572-1:2012, а также следующие термины с соответствующими определениями:

3.1 узорчатое профильное стекло (patterned channel shaped glass): Профильное стекло с узором на лицевой стороне.

Примечание 1 — Доступно большое количество различных узоров.

Примечание 2 — Узор может быть на одной или обеих поверхностях лицевой стороны.

3.2 армированное профильное стекло (wired channel shaped glass): Профильное стекло с проволочной вставкой на лицевой стороне.

Примечание 1 — Проволока проходит по всей ширине B в направлении длины H.

Примечание 2 — Дополнительные вставки проволоки могут быть также на боковых сторонах.

3.3 длина H, ширина B и высота боковой стороны d (length, H, width, B, and flange height, d): Размеры, устанавливаемые в зависимости от направления вытягивания стекла в соответствии с рисунком 1.

3.4 свободные размеры (stock sizes): Стандартные размеры поставляемого стекла:

• номинальная длина H — кратна 250 мм;
• номинальная ширина B — от 232 до 498 мм;
• номинальная высота боковой стороны d — 41 или 60 мм.

Примечание 1 — Максимальная доступная длина H — 7000 мм.

Примечание 2 — Не весь диапазон ширины B доступен с любой высотой боковой стороны d.

3.5 порок (visual fault): Недостаток, ухудшающий внешний вид стекла.

Примечание 1 — К порокам относятся пузыри, свили, царапины, включения, а также деформация проволоки.

3.6 наклон боковой стороны (flange deviation) z: Отклонение боковой стороны от вертикали.

Примечание 1 — См. рисунок 2.

3.7 деформация проволоки (wire fault): Проникание проволоки на поверхность стекла или разрыв проволоки в массе стекла.

3.8 смещение проволоки (deviation of the wire) y: Отклонение проволоки от эталонной прямой, например струны или линейки.

Примечание 1 — См. рисунок 4.

4 Требования к размерам

4.1 Методы измерений

4.1.1 Ширина B и высота боковой стороны d

Ширину и высоту боковых сторон измеряют по обоим отрезанным краям стекла штангенциркулем с погрешностью не более 0,1 мм.

4.1.2 Длина H

Длину измеряют вдоль центральной оси лицевой стороны стекла.

4.1.3 Толщина c

Толщину измеряют по обоим отрезанным краям стекла. Измерения проводят в серединах лицевой и боковых сторон с погрешностью не более 0,1 мм. Для измерений используют толщиномер с диаметром измерительного диска (50 +/- 5) мм.

4.1.4 Наклон боковой стороны

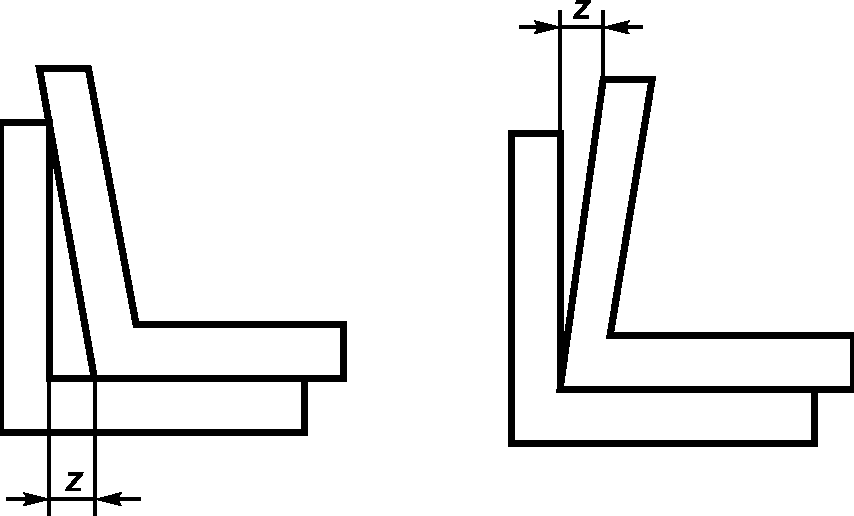

Наклон боковой стороны z от перпендикуляра, проведенного к лицевой стороне, определяют с помощью угольника в соответствии с рисунком 2.

4.1.5 Перпендикулярность реза

Перпендикулярность реза лицевой и боковых сторон контролируют по обоим отрезанным краям стекла. Отклонение от перпендикулярности определяют относительно плоскости, перпендикулярной направлению вытягивания стекла и проходящей через точку пересечения центральной оси лицевой стороны и отрезанного края (см. рисунок 3). Измеряют отклонение плоскости торца боковой стороны.

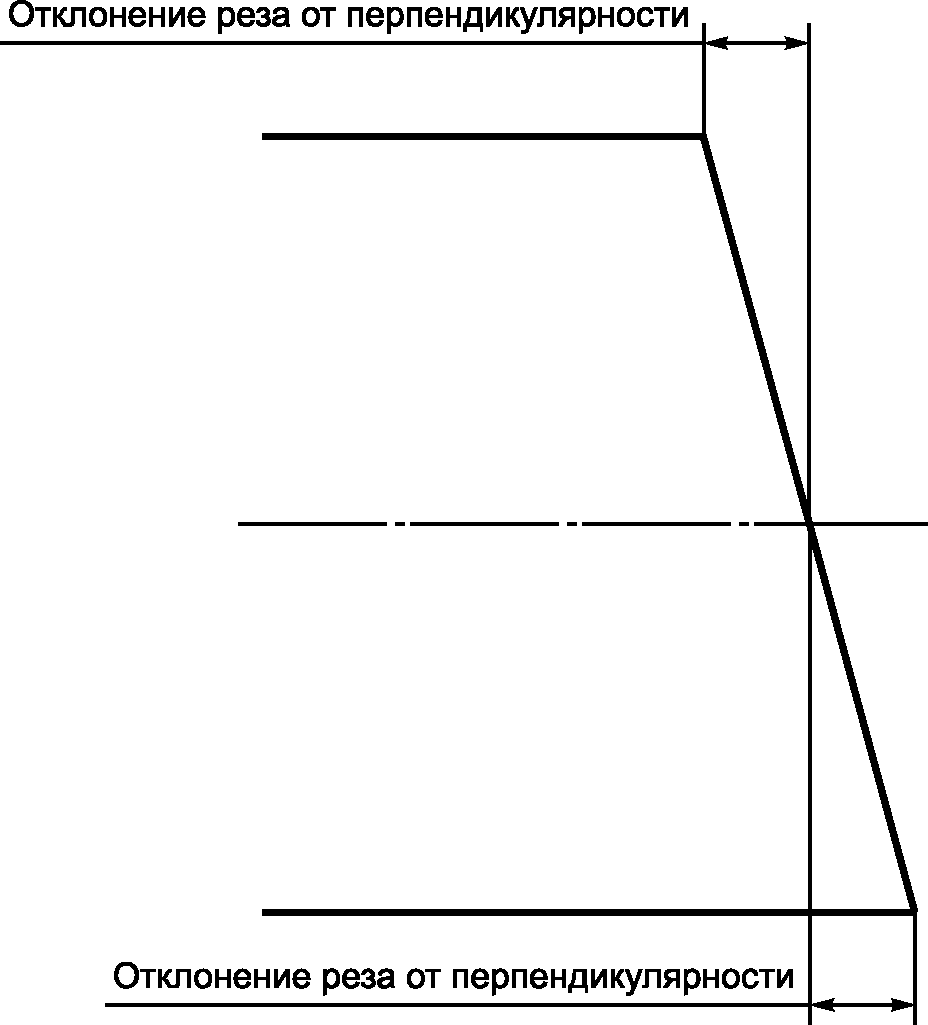

Рисунок 3 — Контроль перпендикулярности реза

4.1.6 Проволочная вставка

4.2 Предельные отклонения

4.2.1 Ширина B, высота боковой стороны d и толщина c

Все измеренные значения должны соответствовать требованиям, приведенным в таблице 1.

Таблица 1

Предельные отклонения ширины B, высоты боковой стороны d

4.2.2 Длина

Предельное отклонение измеренной длины H — +/- 3,0 мм.

4.2.3 Наклон боковой стороны

Наклон боковой стороны z (см. рисунок 2) не должен превышать 1,0 мм.

4.2.4 Перпендикулярность реза

Отклонение реза от перпендикулярности (см. рисунок 3) не должно быть более 3 мм.

4.2.5 Проволочная вставка

Ширина проволочной вставки должна составлять не менее 75% ширины B лицевой стороны. Максимальное расстояние между соседними проволоками не должно быть более 35 мм. Предельное отклонение расстояния между соседними проволоками — +/- 6 мм. Диаметр проволоки должен составлять от 0,3 до 0,7 мм.

5 Технические требования

5.1 Общие положения

Настоящий стандарт устанавливает один уровень качества стекла, который должен быть подтвержден результатами контроля пороков стекла, смещения и деформации проволоки.

5.2 Методы контроля

5.2.1 Пороки стекла

Образец профильного стекла осматривают напротив белого экрана в условиях освещения, приближенных к рассеянному дневному свету <*>.

<*> Рекомендуемая освещенность поверхности образца при осмотре — от 300 до 600 лк.

Контролируемый образец устанавливают вертикально напротив экрана. Наблюдатель должен находиться на расстоянии 2 м от стекла, направление осмотра — перпендикулярно поверхности стекла.

Наблюдатель осматривает стекло и отмечает наличие пузырей, свилей, царапин и включений.

5.2.2 Смещение и деформация проволоки

Эталонную прямую, например струну или линейку, размещают параллельно центральной оси лицевой стороны. Измеряют смещение проволоки y относительно этой эталонной прямой (см. рисунок 4).

Примечание - Для большей наглядности размеры смещений на рисунке непропорционально увеличены.

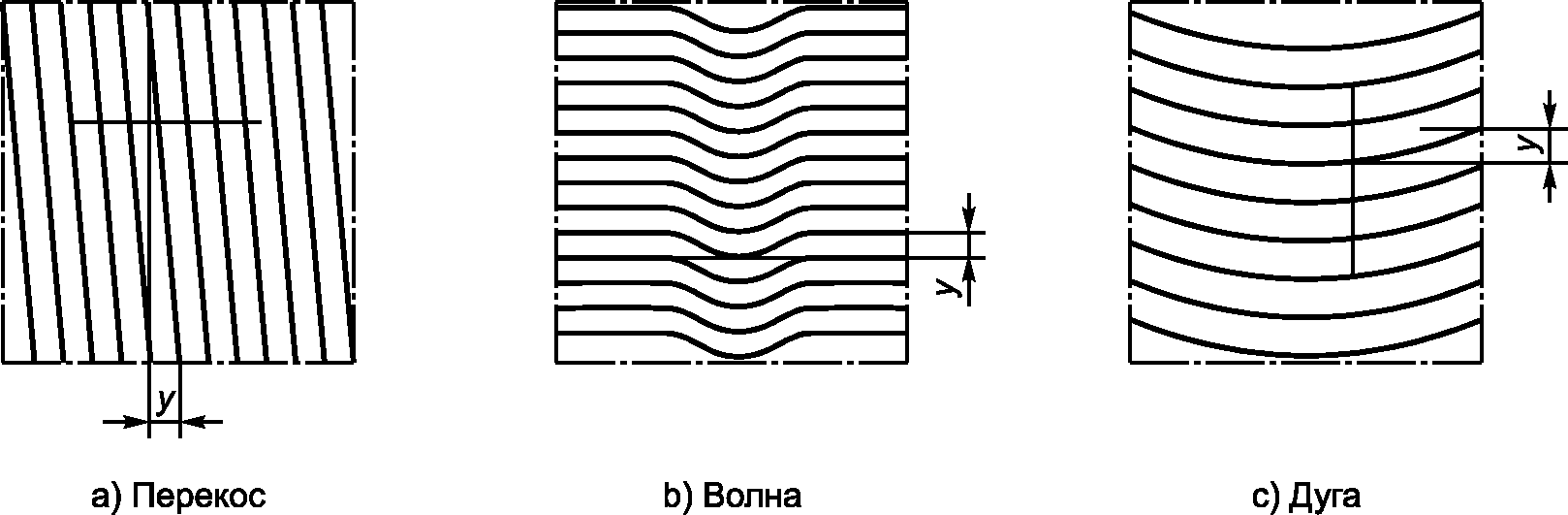

Рисунок 4 — Определение смещения проволоки

Отмечают выходы проволоки на поверхность стекла.

Отмечают разрывы проволоки.

5.3 Критерии приемки

5.3.1 Пороки стекла

Пузыри, свили, царапины, включения, видимые в условиях осмотра, указанных в 5.2, не допускаются.

5.3.2 Смещение и деформация проволоки

Проволочная вставка должна соответствовать следующим требованиям:

a) смещение y не должно превышать 5 мм/м;

b) выходы проволоки на поверхность не допускаются;

c) разрывы проволоки не допускаются.

6 Условное обозначение

Условное обозначение армированного или неармированного профильного стекла, соответствующего настоящему стандарту, должно содержать следующие сведения:

• вид стекла (армированное или неармированное);
• ссылка на настоящий стандарт;
• цвет стекла [окрашенное в массе (обозначение изготовителя) или бесцветное];
• наличие узора (обозначение изготовителя);
• номинальная толщина, мм;
• номинальная ширина B, мм;
• номинальная высота боковой стороны d, мм;
• номинальная длина H, мм.

Пример условного обозначения армированного профильного стекла, предназначенного для использования в строительстве, бесцветного, узорчатого (обозначение изготовителя PATTERN), толщиной 6 мм, шириной 26,2 см, высотой боковой стороны 41 мм, длиной 1,50 м:

Армированное профильное стекло — ГОСТ EN 572-7-2017 — бесцветное PATTERN, 6 мм, 262 мм, 41 мм, 1500 мм.

ДА.1 Для обеспечения безопасности при обращении с профильным стеклом и предотвращения его повреждения при транспортировании, хранении, монтаже и эксплуатации рекомендуется соблюдать требования ГОСТ 33560, ГОСТ 33561.
