ГОСТ EN 12431-2011. Межгосударственный стандарт. Изделия теплоизоляционные, применяемые в строительстве в плавающих полах. Метод определения толщины

(введен в действие Приказом Росстандарта от 17.04.2012 № 40-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р ЕН 12431-2008"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-en-12431-2008" "ГОСТ Р ЕН 12431-2008. Изделия теплоизоляционные, применяемые в строительстве в плавающих полах. Метод измерения толщины (утв. Приказом Ростехрегулирования от 25.12.2008 N 783-ст)"
  n1["ГОСТ EN 12431-2011"]:::doc
  click n1 "https://bukva.ai/docs/gost-en-12431-2011" "ГОСТ EN 12431-2011. Межгосударственный стандарт. Изделия теплоизоляционные, применяемые в строительстве в плавающих полах. Метод определения толщины (введен в действие Приказом Рос"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ В ПЛАВАЮЩИХ ПОЛАХ

МЕТОД ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ

Thermal insulating products used in building for floating floors. Method for determination of thickness

(EN 12431:1998, IDT)

ГОСТ EN 12431-2011

МКС 91.100.60

Предисловие

Сведения о стандарте

1. Подготовлен Некоммерческим партнерством «Производители современной минеральной изоляции „Росизол“ на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.»

2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».

3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение № 1 к приложению Д протокола № 38 от 18 марта 2011 г.).

4. Настоящий стандарт идентичен европейскому региональному стандарту EN 12431:1998 Thermal insulating products for building applications — Determination of thickness for floating floor insulating products (Теплоизоляционные изделия, применяемые в строительстве — Определение толщины изделий, применяемых в плавающих полах).

Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

В настоящем стандарте учтены изменения к указанному европейскому региональному стандарту, одобренные Европейским комитетом по стандартизации 17 августа 2006 г.

Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном Приложении Д.А.

Степень соответствия — идентичная (IDT).

5. Приказом Федерального агентства по техническому регулированию и метрологии от 17 апреля 2012 г. № 40-ст межгосударственный стандарт ГОСТ EN 12431-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2012 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».

Введение

Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.

1. Область применения

2. Нормативные ссылки

В настоящем стандарте использована ссылка на следующий европейский региональный стандарт:

EN 12085:1997 Thermal insulating products for building applications — Determination of linear dimensions of test specimens (Теплоизоляционные изделия, применяемые в строительстве. Определение линейных размеров образцов для испытаний).

3. Термины и определения

3.1. Толщина d_{L} : толщина изделия под распределенной нагрузкой 250 Па.

3.2. Толщина d_{F} : толщина изделия под распределенной нагрузкой 2 кПа.

3.3. Толщина d_{B} : толщина изделия под распределенной нагрузкой 2 кПа после приложения в течение краткого времени дополнительной нагрузки 48 кПа.

4. Сущность метода

Измеряют толщину образца, вырезанного из изделия, как расстояние между жесткой плоской опорной плитой, на которой находится образец, и жесткой плоской плитой, создающей нагрузку на верхнюю грань образца.

5. Средства измерений и вспомогательное оборудование

5.1. Прибор с круговой шкалой, установленный на жесткой раме, прикрепленной к жесткой плоской опорной плите, и обеспечивающий измерение с погрешностью не более 0,1 мм.

Прибор, обеспечивающий указанную точность измерения толщины/деформации и расположенный на верхней нагружающей плите симметрично по диагонали.

За толщину/деформацию образца принимают среднеарифметическое значение результатов двух измерений толщины/деформации.

5.2. Опорная плита и нагружающая плита размерами не менее размера образца, создающие нагрузку.

5.3. Устройство, создающее общую распределенную нагрузку на образец (250 +/- 5) Па (включая нагрузку, создаваемую прибором с круговой шкалой).

5.4. Устройство, создающее общую распределенную нагрузку на образец (2000 +/- 20) Па (включая нагрузку, создаваемую прибором с круговой шкалой).

5.5. Устройство, создающее общую распределенную нагрузку на образец (50000 +/- 500) Па.

Допускается в качестве средства измерения (как альтернатива указанным в 5.1 - 5.5) применять испытательную машину, предназначенную для испытания на сжатие и обеспечивающую рассматриваемый диапазон нагрузки и перемещения подвижной плиты. Испытательная машина должна иметь две жесткие полированные плоские квадратные плиты, длина сторон которых должна быть не менее длины стороны образца. Одна из плит испытательной машины должна быть неподвижной, вторая подвижной, предпочтительно с центрально расположенным шаровым шарниром, обеспечивающим строго осевое направление приложенной силы.

Прибор для измерения толщины/деформации образца должен крепиться к испытательной машине и обеспечивать измерение перемещения подвижной плиты с погрешностью не более +/- 0,1 мм.

К одной из плит испытательной машины прикрепляют датчик для измерения силы, приложенной к образцу. Датчик должен быть устроен так, чтобы его собственная деформация в процессе измерения была пренебрежимо мала по сравнению с измеряемой силой. В противном случае деформацию датчика следует учитывать при расчетах.

Если датчик закреплен на подвижной плите, измерения проводят не по оси. В этом случае следует применять два датчика, расположенных симметрично относительно этой оси. По результатам двух измерений рассчитывают среднеарифметическое значение.

6. Образцы для измерений

6.1 Размеры образцов

Толщина образцов должна быть равна толщине изделия, из которого вырезаны эти образцы. Сечение образцов в плоскости «длина — ширина» должно иметь форму квадрата со стороной (200 +/- 1) мм. Длину и ширину образца измеряют с погрешностью +/- 1 мм в соответствии с EN 12085.

6.2 Число образцов

Число образцов указывают в стандарте или технических условиях на изделие конкретного вида. Если число образцов не установлено, то испытывают не менее 10 образцов.

Примечание. При отсутствии стандарта или технических условий на изделие число образцов может быть установлено по договоренности между заинтересованными сторонами.

6.3 Подготовка образцов к измерениям

Образцы вырезают так, чтобы боковые грани образцов не совпадали с боковыми гранями изделия. При подготовке к измерениям образцы должны сохранять структуру изделия, из которого их вырезают. Все поверхностные слои, облицовку и/или покрытия изделия следует сохранить.

6.4 Кондиционирование образцов

Образцы перед измерением выдерживают не менее 6 ч при температуре (23 +/- 5) °C. В случае разногласий образцы выдерживают при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% в течение времени, указанного в стандарте или технических условиях на изделие.

7. Методика проведения измерений

7.1 Условия проведения измерений

Измерения проводят при температуре (23 +/- 5) °C. В случае разногласий измерения проводят при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.

7.2 Проведение измерений

7.2.1 Общее положение

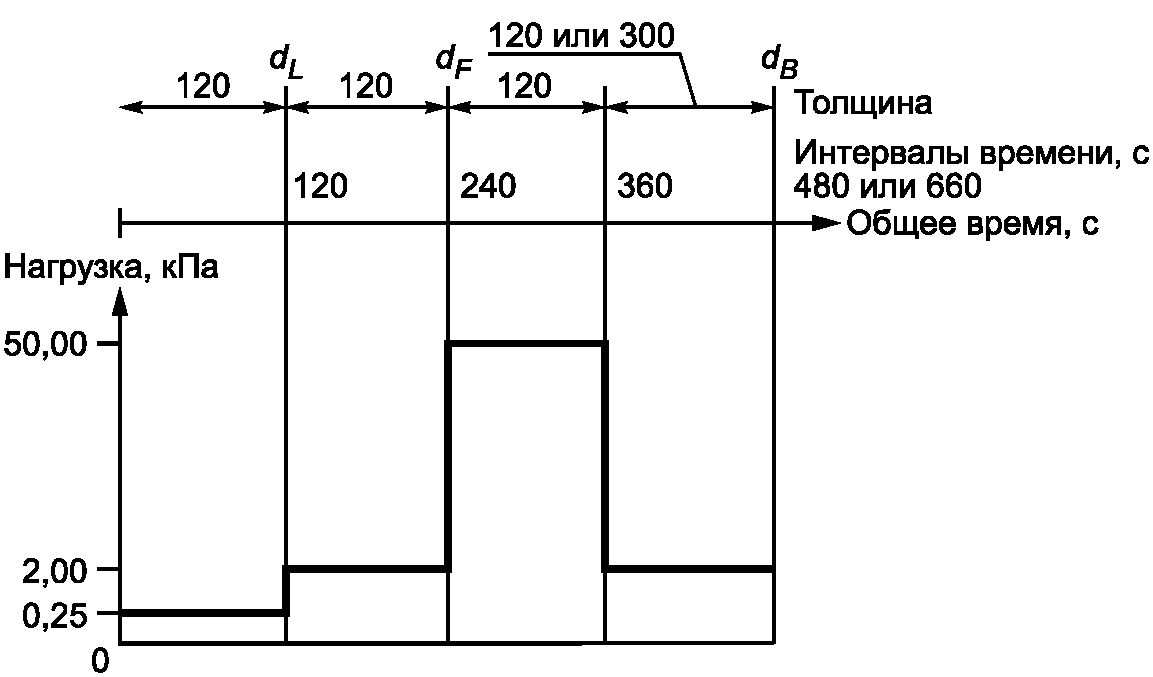

Схема измерения толщины образца в зависимости от времени и нагрузки приведена на рисунке 1.

в зависимости от времени и нагрузки

7.2.2 Толщина d_{L}

Образец помещают на жесткую плоскую горизонтальную опорную плиту так, чтобы образец полностью находился на опорной плите.

Образцы, имеющие облицовку или покрытие на одной стороне, помещают на опорную плиту так, чтобы облицовка или покрытие соприкасались с опорной плитой.

На образец устанавливают плиту, создающую общую нагрузку 250 Па. Через (120 +/- 5) с после установления нагружающей плиты в заданное положение измеряют толщину образца с погрешностью не более 0,1 мм.

Примечание. Толщину образца измеряют прибором с круговой шкалой в двух диагонально противоположных углах или в центре нагружающей плиты. Толщина образца может быть измерена измерительным прибором (толщиномером) через отверстие в нагружающей плите.

7.2.3 Толщины d_{F} и d_{B}

Толщины d_{F} и d_{B} измеряют на тех же образцах, которые применялись для измерения толщины d_{L} .

На образец устанавливают устройство, создающее нагрузку 2 кПа. Через (120 +/- 5) с после приложения указанной нагрузки измеряют толщину образца d_{F} с погрешностью не более 0,1 мм. Прикладывают дополнительную нагрузку 48 кПа, через (120 +/- 5) с дополнительную нагрузку снимают.

Через (120 +/- 5) с или (300 +/- 10) с после снятия нагрузки 48 кПа измеряют толщину d_{B} с погрешностью не более 0,1 мм. Интервал времени между измерениями толщины (через 120 или 300 с) должен быть указан в стандарте на конкретное изделие.

Примечание. При отсутствии стандарта или технических условий на изделие интервал времени между измерениями толщины образца может быть согласован между заинтересованными сторонами.

8. Обработка и представление результатов

За результат измерения каждой толщины d_{L} , d_{F} и d_{B} принимают среднеарифметическое значение измерений, проведенных на всех образцах, округленное до 0,1 мм.

9. Точность метода

Примечание. В настоящий стандарт не представляется возможным включить сведения о точности метода, однако при последующем его пересмотре такие сведения будут в него включены.

10. Отчет об измерениях

Отчет об измерениях должен содержать:

a) ссылку на настоящий стандарт;

b) идентификацию изделия:

1. наименование изделия, предприятия-изготовителя или поставщика;

2. код маркировки изделия;

3. вид изделия;

4. вид упаковки;

5. форму поставки изделия в лабораторию;

6. другую дополнительную информацию, например, номинальную толщину, номинальную плотность;

c) методику проведения измерения:

1. подготовку к измерению и порядок отбора образцов, например, кто и в каком месте проводил отбор образцов;

2. условия кондиционирования образцов;

3. любые отклонения от условий, указанных в разделах 6 и 7;

4. дату проведения измерений;

5. число образцов для измерений;

6. общую информацию об измерениях, например, интервал времени перед измерением толщины d_{B} ;

7. обстоятельства, которые могли бы повлиять на результаты измерений.

Примечание. Сведения об оборудовании и о лаборанте, проводившем измерения, должны находиться в лаборатории, однако в отчете их не указывают;

d) результаты измерений: результаты отдельных измерений и среднеарифметические значения толщин d_{L} , d_{F} и d_{B} .
